Технические характеристики и схема подключения электросчетчиков Нева

Счетчик Нева МТ 324 — снимаем показания

Сегодня расскажем как правильно и точно снять показания с прибора учета электроэнергии Нева МТ-324. Это трехфазный многотарифный счетчик, с возможностью учета расхода электричества по нескольким тарифам, например день/ночь и пик полупик. Счетчик используется на промышленных предприятиях, торговых помещениях, так же в домах и квартирах с высоким потреблением электроэнергии.

Как снимать показания со счетчика Нева МТ 324

Возможность снятия показаний со счетчика осуществляется двумя способами:

  1. Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
  2. Ручной режим — снятие показаний нажатием на управляющую кнопку.

Виды нажатий на кнопку для ручного режима:

  1. Короткое нажатие (удержание менее 3 сек)
  2. Длительное нажатие (удержание более 3 сек)

Каждое из видов нажатий позволяет переключать соответствующую информацию на дисплее. Вся информация на счетчике поделена на группы. обозначаются группы в левом верхнем углу кодовым числом

Разберем например E1.0.FF. Первые 2 символа слева — это код группы параметров, вместо Е1 может стоять следующие значения:

  • Е1 — активная энергия (то что и требуется нам для снятия показаний)
  • Е3 — энергия реактивная положительная
  • Е4 — энергия реактивная отрицательная
  • AS — потери в линии
  • P1 — активная положительная мощность

Следующая цифра обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.

Следующие — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.

Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:

Сумма по всем действующим тарифам — E1.0.FF Общий расход электроэнергии по тарифу 1 (день) — E1.1.FF Общий расход электроэнергии по тарифу 2 (ночь)- E1.2.FF Общий расход электроэнергии по тарифу 3 — E1.3.FF

Кратко: Выбираем группу Е1 длительным нажатием кнопки — .0.FF Просматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1..FF

Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.

Расчет суммы к оплате

Для подсчета общей суммы к оплате в однотарифном плане за весь период пользования значение с кодом E1.0.FF умножаем на ставку по общему однотарифному плану.

Если у вас план двухтарифный тогда берем число с кодом E1.1.FF (расход по тарифу 1) и умножаем на ставку за 1 киловатт/час днем. Далее число с кодом E1.2.FF умножаем на ставку за 1 киловатт/час ночью. Складываем 2 числа и получаем общую сумму к оплате по 2-м тарифам.

Чтобы рассчитать сумму к оплате за текущий месяц нужно из текущих показателей вычесть прошлые, к примеру по первому тарифу сейчас 2569 а было 1800 в прошлом месяце. Тогда получаем по первому тарифу 2569-1800 = 769 киловатт за текущий месяц по тарифу 1. Так же и со вторым тарифом, либо с общим тарифом.

Для более подробного изучения можно воспользоваться полной инструкцией по данной модели — инструкция НЕВА МТ324.pdf

Как производится подключение прибора учета

Схема подключения представлена в паспорте изделия.

Согласно требованиям производителя, прибор должны подключать специалисты, обладающие квалификационной группой не ниже третьей, и имеющие допуск к электрооборудованию до 1000 В. В противном случае изготовитель не несёт обязательств по гарантийному обслуживанию, замене и ремонту.

При подключении электросчетчика необходимо точно следовать указаниям и схемам из руководства по эксплуатации.
Перечислим советы по установке.
Очень важное требование техники безопасности: монтаж и демонтаж производится только при выключенном напряжении.
Прежде чем подключить устройство по схеме, необходимо прочитать техническое описание, осмотреть его снаружи и убедиться, что на корпусе и клеммной колодке нет механических повреждений и деформаций.
Следует уделить внимание прочности соединения проводов и клеммной колодки. Ослабленный контакт между ними может вывести прибор из строя и даже привести к пожару.
Устройство 1so крепится на рейку стандарта ТН-35.
Если в помещении возможны сильные загрязнения и есть вероятность повредить прибор, его нужно поместить в навесные или напольные шкафы.

Дату установки счетчика и другие данные о вводе в эксплуатацию нужно внести в заводской гарантийный талон


Дату установки счетчика и другие данные о вводе в эксплуатацию нужно внести в заводской гарантийный талон.

Описание электросчетчика «Каскад-11С1»

Все модели этого бренда являются однофазными устройствами прибора учета, и относятся к многофункциональным. По ним можно вести учет следующих показателей:

  • Текущие дата и время, которые отображаются на большинстве электросчетчиков.
  • Затраты электроэнергии по нарастающему итогу не зависимо от тарифа.
  • Потребленную энергию по каждому действующему тарифному плану суммарно.
  • Отдельные показатели затрат по каждому тарифу на начало месяца, или начало суток.
  • Усредненный на интервале в полчаса профиль мощности.
  • Объем потреблений за короткие интервалы времени – 30 или 60 минут.

Прибор содержит в энергонезависимой памяти две тарифных программы – действующую и резервную. Если была вскрыта крышка и корпус прибора, это фиксируется в журнале событий, причем фиксация таких данных осуществляется даже при отключении элементов питания.

Из дополнительного оснащения и вспомогательных функций предусмотрены: радиоинтерфейс, оптический порт, управление нагрузкой, а также оптическая пломба.  Тип корпуса предусматривает возможность установки его только на щиток. Прибор обеспечивает циклическую индикацию:

  • Количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам.
  • Время и дата на момент обращения к прибору.
  • Адрес счетчика.

При этом список выводимой на дисплей информации вносится через программу-конфигуратор «Каскад-Софт». Сам же потребитель просто переписывает появляющиеся на экране показания.

Устройство и принцип работы

В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:

  • датчики электротока и напряжения;
  • счётный блок со встроенным модулем памяти и жидкокристаллическим дисплеем;
  • часы, отображающие фактическое время;
  • запасная батарея, на случай отключения подачи энергии;
  • схемы интерфейса и измерения;
  • выход для испытаний аппарата.

Комплектация счётчика отличается, в зависимости от исполнения, но тип корпуса остаётся неизменным.

При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на собственной памяти аппарата и выводятся на экран ЖКИ.

Интервал между поверками и стандартный срок службы

Поверка — это процедура измерения точности механизма. В технических характеристиках прибора указан определённый интервал между поверками. Каждые 16 лет после предыдущей поверки метролог должен производить проверку на исправность. Если пропустить этот срок, данные могут считаться недействительными, и поставщик услуг рассчитает оплату по увеличенной ставке.

Что касается срока службы, то он составляет более 30 лет с момента включения. Производитель несёт гарантийные обязательства в течение 5 лет и заявляет, что минимальное количество часов наработки на отказ составляет 280 000 часов (что соответствует 32 годам непрерывной эксплуатации). Производители-конкуренты указывают в паспорте устройств такой же срок наработки на отказ, но в реальности он едва достигает 15 лет.

Многотарифный электросчетчик

Основной параметр с точки зрения экономии – это  количество тарифов, заложенных в электросчетчик для квартиры, бывают однотарифные, двухтарифные или многотарифные электросчетчики. Остановимся подробнее на двухтарифном, где дневной тариф с 7:00 до 23:00 и ночной с 23:00 до 7:00.

В качестве примера, рассмотрим тарифы на электроэнергию в Москве в 2014г.

Из таблицы видно, что ночной тариф Т-2 ниже дневного Т-1 на  75%, таким образом, если, к примеру, из ваших ежемесячных 200 кВт*ч,  на ночной тариф Т-2 приходится половина потребленной электроэнергии, то цена за электроэнергию будет равна:

Ц=Wдень*Т-1 + Wночь*Т-2 = 100*4,53 + 100*1,16 = 569 рублей

При одноставочном тарифе, когда цена за электроэнергию одинаковая во всех часах суток:

Ц=W*Т = 200 * 4,50 = 900 рублей

Разница составила 331 рубль, а за год уже будет 4.000 рублей, Ваш многотарифный электросчетчик для квартиры, дома окупится уже практически за 1 месяц, а в дальнейшем Вы будете реально экономить на оплате электроэнергии. А если у вас свой дом с потреблением не 200 кВт*ч в месяц, а 2.000 кВт*ч (электрическое отопление, электрические теплые полы, стиральную машинку включаете только ночью), то экономия при многотарифном электросчетчике будет уже намного существеннее.

Но……не все для всех так одинаково в оплате за электроэнергию с двухтарифными электросчетчиками, возьмем другой регион – Курская область:

В Курской области цена за электроэнергию, если электросчетчик “намотал” также 200 кВт*ч будет при тарифе “день-ночь” равна:

Ц = 100*3,22 + 100*2,41 = 563 рубля

 А при одноставочном тарифе:

Ц = 200 * 3,05 = 610 рублей

Разница при двухтарифном электросчетчике для квартиры, дома уже не столь существенная, и это с учетом потребления электроэнергии днем и ночью 50 на 50. И если в частном доме этого добиться вполне реально – увеличивая ночью мощность электроотопления дома или теплых полов, а днем уменьшая, то в квартире потребление днем в большинстве случаев будет составлять процентов 80, а это уже приведет к тому, что по тарифу “день-ночь” вы будете платить больше, чем при одноставочном. Но если разница в цене электросчетчика в 600-800 рублей для вас несущественна, то приобретайте многотарифный электросчетчик для квартиры, дома. В случае постоянной переплаты по тарифу день-ночь, всегда можно перейти на однотарифный, написав, соответствующую бумагу в энергосбыт, если платите за электроэнергию ему напрямую, или же в вашу управляющую компанию.

На мой взгляд, переход на многотарифный режим, в первую очередь, зависит от образа жизни человека, если человек постоянно просыпается в 7 утра, и ложиться спать до 23 часов, то переход на многотарифный учет, абсолютно ему не нужен. Можно, включать стиральную машинку после 23 часов, когда вы уже спите, но процесс вы не контролируете, и одна протечка воды в стиральной машинке, если придется делать заново соседям и себе ремонт, “съест” всю экономию от “ночного” тарифа на долгие годы.

Дополнительные параметры электросчетчика

Кратко опишу различные дополнительные параметры и функции электросчетчиков. Различаются электросчетчики по принципу действия: на электронные и индукционные, многие ошибочно считают, что если электросчетчик для квартиры электронный, то он заведомо точнее, чем индукционный, но это не так. Если у электросчетчика класс точности (погрешность) одинаковый, например 1%, то и считать эти электросчетчики будут одинаково с погрешностью до 1%.

В настоящее время, существует множество дополнительных характеристик и опций электросчетчика для квартиры, дома – это и отображение различной информации на дисплее (дата-время, параметры электрической сети, значение мощности, прироста электроэнергии за месяц, год и т.д.), хранение значений электроэнергии в течение нескольких месяцев, электронные пароли, удаленное подключение и считывание показаний электросчетчика по цифровым интерфейсам, GSM модему, при помощи оптического порта, и многое другое.

Понятно, что чем больше электросчетчик для квартиры, дома “наворочен”, тем он дороже. У ведущих производителей электросчетчиков, достаточно большой выбор, от самых простых индукционных электросчетчиков за несколько сотен рублей, до электронных со всевозможными наворотами за несколько десятков тысяч рублей.

Также при выборе электросчетчика обратите внимание, чтобы электросчетчик для квартиры, был внесен в Государственный реестр средств измерений России (Госреестр), т.е. электросчетчик для квартиры должен быть “одобрен” российскими стандартами в области метрологии

Каждое средство измерения удовлетворяющее российским стандартам заносится в реестр под своим уникальным номером.

Однофазный счётчик электроэнергии – Тайпит Нева 112

Электросчётчик Нева 112 – однофазное изделие от отечественного производителя, рассчитанное для использования розничными потребителями энергоресурсов, объектами промышленного, мелкомоторного, бытового сектора и социальной инфраструктуры. Прибор изменяет активное значение потреблённой электрической энергии в режиме 4-х тарифов.

Вид счётчика – Нева МТ 112 AS 0

Устройство и принцип работы

Корпус с колодкой и крышкой клемм состоит из следующих частей:

  • блока питания, использующим энергию сети для функционирования систем аппарата;
  • измерительной микросхемы;
  • микроконтроллера;
  • датчиков электротока и напряжения;
  • автономной памяти, фиксирующей основные события и настройки;
  • жидкокристаллического дисплея, выводящего показания потреблённой электроэнергии, показывающего время и прочие служебные сведения;
  • литиевой батарейки, применяемой для питания устройства при отключении подачи энергии;
  • оптического порта;
  • кнопки, управляющей работой дисплея.

Оснащение счётчика Нева 112

Количество потреблённых киловатт-часов, после вычисления и обработки электронным оборудованием прибора, поступает на дисплей.

Технические характеристики

ХарактеристикиВеличина

Класс точности1
Номинальное напряжение, В230
Номинальная частота, Гц50±2,5
Рабочий диапазон напряжений, Вот 161 до 264
Базовый (максимальный) ток, А5 (60)
Стартовый ток (порог чувствительности)0,004Iб
Потребляемая мощность:
по цепи напряжения, не более, В*А по цепи тока, не более, В*А8,5 0,1
Тип счетного устройстваЭлектронное
Активная мощность, потребляемая в цепи напряжения, не более, Вт1,0
Точность хода часов счетчика, с/сутки, не более:
при нормальных условиях при отсутствии напряжения питания± 0,5 ± 1,0
Разрядность5 + 2
Количество тарифов4
Максимальная площадь сечения проводников, мм²50
Рабочий диапазон температуры воздуха, °Сот -40 до +70
Габаритные размеры (длина, ширина, высота), мм164×113×51
Масса, кг0,4
Способ креплениярейка ТН35 или 3 винта
Средняя наработка до отказа, час280000
Срок службы, летне менее 30
Межповерочный интервал, лет16
Цена, рос. руб.от 1492

Размеры счётчика электроэнергии – Нева 112

Документация

  • Паспорт образца 2020 года: Смотреть
  • Предыдущий вариант паспорта: Смотреть
  • Руководство по эксплуатации: Смотреть
  • Свидетельство СИ: Смотреть
  • Описание типа: Смотреть
  • Декларация соответствия: Смотреть
  • Рекламный проспект производителя: Смотреть
  • Каталог продукции Нева: Смотреть
  • Прайс на приборы Нева: Смотреть

Гарантия на прибор

Компания гарантирует потребителю качество продукции, в соответствии с требованиями государственных стандартов. Если пользователь придерживается установленных производителем правил обращения с устройством, продолжительность гарантии устройства – 6 лет от момента совершения покупки или установки устройства, при условии не превышения 7-летнего срока от даты производства.

Если изделие приобретено у официального дилера, торговая фирма поддерживает гарантийные обязательства с производителя.

Преимущества прибора

Счётчик отличается следующими достоинствами:

  • надёжной и долговечной конструкцией;
  • высокой точностью измерения;
  • дополнительными функциями, позволяющими тестировать работу устройства и учитывать и хранить служебную информацию, измерять мощностные показатели;
  • возможностью использования в условиях нескольких тарифов;
  • высокой защитой от вмешательства в работу за счёт 2-х электронных пломб и индивидуального программного обеспечения;
  • привлекательным внешним видом с маркировкой, нанесённой лазером и указывающей основные параметры устройства;
  • наличием светового индикатора на передней панели, сигнализирующего об интенсивности расхода энергии;
  • большим ресурсом и межповерочным интервалом;
  • универсальностью установки;
  • простотой снятия показаний.

Разновидности счётчика

Прибор производится в единственном исполнении. Полная маркировка счётчика, исключая название линейки и номер 112 – AS O 5(60) S. Исходя из обозначения расшифровываются особенности прибора, указанные в технической документации.

Замена батарейки

Аппарат оборудован литиевой батареей CR2450N-MFR HR с величиной напряжения в 3 В.

Последовательность замены батарейки:

  1. Снимается крышка корпуса, после выкручивания винтов.
  2. Аналогично демонтируется крышка клеммного отсека.
  3. Отсоединяется электронная плата.
  4. Удаляется старая батарейка с помощью точечной пайки и устанавливается новая.
  5. Изделие собирается в обратной последовательности.

Допускается использовать другой элемент питания с аналогичными характеристиками.

Снимаем показания с индукционных счетчиков

Индукционные счетчики можно идентифицировать по вращающемуся колесу, расположенному под рамкой номера. Эти числа – показания счетчика. Количество цифр зависит от модели.

Как снять показания индуктивного и электронного электросчетчика

Сколько цифр удалить

На дисплее индукционного счетчика обычно 5, 6 или 7 цифр. В большинстве случаев последняя цифра, реже две, отделяется другой запятой, цветом или размером. При снятии показаний мы не учитываем все цифры после запятой

Они показывают десятые и сотые доли киловатта и не должны приниматься во внимание. То есть мы не учитываем все цифры после запятой

Есть модели с тремя “значащими” цифрами и двумя после запятой

Есть счетчики электроэнергии, в которых нет цифр после запятой. Поэтому, когда вы снимаете показания, запишите все числа

Но стоит помнить, что есть модели счетчиков, в которых нет запятой. В этом случае при снятии показаний необходимо удалить все цифры. Если вы этого не сделаете, рано или поздно вам придется заплатить разницу, и она обычно оказывается такой большой. Так что будь осторожен.

Если вы не уверены, есть ли на вашем счетчике запятая, удалите модель, название и позвоните в службу поддержки клиентов организации, поставляющей электроэнергию. Пусть уточнить, сколько цифр в вашем случае нужно вычеркнуть при снятии показаний. Вы также можете позвонить контроллеру на дом или уточнить эту информацию у электрика управляющей компании.

Как стрелять

Сразу после установки счетчика вам выдали акт, в котором были указаны стартовые номера. Когда дело доходит до снятия показаний люксметра, возьмите лист бумаги, перепишите туда те показания, которые есть на данный момент (исключая числа, разделенные запятой). Также можно не перезаписывать нули, которые появляются в начале – до первой цифры (см. Фото).

Пример показания индукционного счетчика

Для дальнейших расчетов необходимы данные за предыдущий месяц. В первый месяц использования вы получаете их из установочного сертификата, а в дальнейшем вам придется вести квитанции или вести учет. Где и как они будут храниться – решать вам.

Некоторые сервисы подписки работают таким образом, что вам даже не нужно ничего читать, вам просто нужно передать данные в течение определенного периода времени. Их автоматизированная система автоматически напишет в ваш личный кабинет (или оператор), затем она будет накапливаться и сгенерирует квитанцию. Вам просто нужно оплатить счет. Но даже тогда для проверки можно учесть, сколько придется платить за электроэнергию самому. Конечно, компьютеры вряд ли ошибаются (думают), но мало ли…

Как считать

Чтобы рассчитать электричество на счетчике самостоятельно, вычтите то, что было раньше, из только что записанной цифры. Получите количество киловатт, израсходованных за последний период.

Например, рассмотрите показания на фото выше. Пусть предыдущие 4852, текущие 5101 (цифры после запятой игнорируем). Рассчитаем потребление энергии: 5101 – 4852 = 249 кВт. Чтобы узнать, сколько придется заплатить, нужно полученное количество киловатт (в данном случае 249 кВт) умножить на тариф. Получите сумму, которую вы должны заплатить за свет.

Если счетчик стоит долго, рано или поздно он «сбросится» – на первых позициях появятся нули. Как рассчитать расход электроэнергии в этом случае? Все очень просто. На этот раз вам придется переписать показания со всеми нулями и поставить «1» перед первым. Например, вы шили снимать показания со счетчика, а там только последние цифры ненулевые. Или, как на фото ниже, всего один.

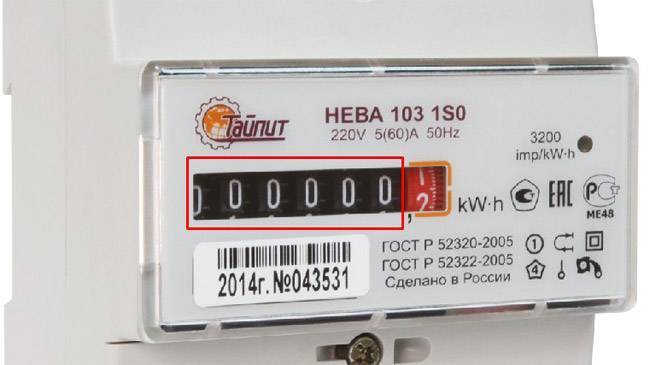

После обнуления может быть такое изображение или может быть две ненулевые цифры или три…

Перепишите значение как есть, со всеми нулями (но не записывайте числа после запятой), поставьте единицу перед первым нулем, а затем посчитайте, как прежде. Посчитаем показания на фото. Удаляем показания, поставив перед «1»: 1000001. Пусть последние показания будут 99863. Вычтем 100001 – 99863 = 138 кВт. Суммарное потребление за отчетный период составило 138 кВт. В дальнейшем показания счетчиков электроэнергии сбрасываются по-прежнему, без ведущих нулей и без замены блока.

Как снимать показания со счетчика Нева МТ 324

Возможность снятия показаний со счетчика осуществляется двумя способами:

  1. Автоматический способ — значения показывается на дисплее счетчика самостоятельно последовательно через небольшой интервал времени и циклично. Пока счетчик листает значения мы можем их записать.
  2. Ручной режим — снятие показаний нажатием на управляющую кнопку.

Виды нажатий на кнопку для ручного режима:

  1. Короткое нажатие (удержание менее 3 сек)
  2. Длительное нажатие (удержание более 3 сек)

Каждое из видов нажатий позволяет переключать соответствующую информацию на дисплее.Вся информация на счетчике поделена на группы. обозначаются группы в левом верхнем углу кодовым числом

Для перехода в необходимую нам группу параметров Е1 длительным нажатием кнопки листаем группы, когда попали в группу Е1 далее осуществляем просмотр короткими нажатиями на кнопку

Разберем например E1.0.FF.Первые 2 символа слева — это код группы параметров, вместо Е1 может стоять следующие значения:

  • Е1 — активная энергия (то что и требуется нам для снятия показаний)
  • Е3 — энергия реактивная положительная
  • Е4 — энергия реактивная отрицательная
  • AS — потери в линии
  • P1 — активная положительная мощность

Следующая цифра обозначает сумму по всем тарифам. Вместо 0 могут стоять значения 1,2,3,4 что соответствует каждому из тарифов.

Следующие — общее значение на текущий момент времени. Вместо FF может стоять 00 показывает величину на прошлый момент снятия месяц или сутки.

Т.е для снятия показаний нам нужны числовые значения на счетчике со следующими кодами:

Сумма по всем действующим тарифам — E1.0.FFОбщий расход электроэнергии по тарифу 1 (день) — E1.1.FFОбщий расход электроэнергии по тарифу 2 (ночь)- E1.2.FFОбщий расход электроэнергии по тарифу 3 — E1.3.FF

Кратко:Выбираем группу Е1 длительным нажатием кнопки — .0.FFПросматриваем расходы по тарифам 1-4 и общий расход по всем тарифам цифра 0 в коде. E1..FF

Число записываем до знака точки, т.е стоящие справа от точки 1 или 2 знака в зависимости от модели не берем.

Возврат к автоматическому циклическому показу значений на счетчике происходит через 1 минуту после последнего нажатия на кнопку.

Установка прибора

Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.

Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.

Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.

Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.

Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.

К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.

Для выбора прибора, учитывающего расход потреблённой электроэнергии в небольшом частном доме или квартире, оптимальный выбор – электросчётчик Нева 103. Это однофазное устройство рассчитано на определение показателей по одному тарифному плану и соответствует всем установленным стандартам качества для подобного оборудования.

Нева МТ 324

Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах.Прибор устанавливается на рейку TH35. Счетчик интегрируется в автоматизированные системы учета (АИИС КУЭ).

Данный счётчик не поддерживаетфункции отмеченные серым

  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Корректировка времени
  • Управление реле

Счетчик оснащен

  • Оптическим портом по ГОСТ IEC 61107-2011;
  • Интерфейсом EIA 485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2011;
  • Модемом ZigBee в исполнениях НЕВА МТ 324 AR RF2PC;
  • Расцепителями в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
  • Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
  • Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
  • Датчиком магнитного поля в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
  • Электронной пломбой крышки клеммной колодки;
  • Аппаратной защитой разрешения записи;
  • Оптическими и электрическими испытательными выходами активной и реактивной энергии;
  • Электрическим испытательным выходом встроенных часов.

Счетчик измеряет параметры сети

  • Среднеквадратические значения тока и напряжения пофазно;
  • Частоту сетевого напряжения;
  • Активную мощность суммарно и пофазно;
  • Реактивную мощность суммарно и пофазно;
  • Углы между векторами напряжения;
  • Фактор активной мощности, суммарно и пофазно.

Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
  • Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
  • Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
  • Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.

Счетчик сохраняет в журнале событий дату и время

  • Включения и отключения питания;
  • Наличия тока в фазе при отсутствии соответствующего напряжения;
  • Пропадания напряжения в любой из фаз;
  • Изменения направления тока в любой из фаз;
  • Перепрограммирования параметров;
  • Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
  • Сброса информации о максимальной мощности;
  • Снятия крышки клеммной колодки;
  • Очистки профилей нагрузки;
  • Рестартов счетчика при наличии напряжения питания;
  • Влияние магнитного поля (счетчики со встроенным ДМП).

Технические характеристики

Марка прибора учетаНева МТ 324
Тип подключения к сетиПодключение к сети непосредственно
Класс точности1/2
Номинальное напряжение, В3х230/400
Рабочий диапазон фазных напряжений, В172. 264
Номинальная частота сети, Гц50
Рабочий диапазон частот, Гц50 ± 2,5
Номинальный (максимальный) ток, А5(60), 5(80), 5(100)
Датчик токашунт
Макс.площадь сечения50
Разрядность показаний6+2
Количество тарифов4
Количество тарифных зон суток8
Количество сезонов12
Количество исключительных дней32
Тарификация в будни, сб и всраздельная
Точность хода часов, не более, с/сут0,5 при номинальной температуре
Точность хода часов, типовое значение, с/сут2 в рабочем диапазоне температур
Скорость обмена, бит/с9600
Габаритные размеры (высота, ширина, глубина), мм115х122х65
Масса, гр492
Способ креплениярейка ТН35
Установочные размеры, мм35
Рабочий диапазон температур, °С-40 . +70
Интерфейсыоптопорт; EIA-485; ZigBee

Схема подключения

Схема непосредственного подключения электросчетчиков Нева MT 324:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в четырёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в четырёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в трёхпроводную сеть:

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в трёхпроводную сеть:

Гарантия на прибор

На продукцию действует гарантия производителя, поддерживаемая официальными распространителями в течение 6-ти лет от пуска в работе либо 7-ми – от даты выпуска.

Производителем обеспечивается качество изделия, соответствующее требованиям государственных нормативов. Если изделие вышло из строя по причине заводского брака, либо некондиция выяснилась до момента установки, для приёма на гарантийное обслуживание обязательно предоставление изделия в поставленном комплекте с актом, подтверждающим факт неисправности.

Изготовитель вправе отказать в приёме аппарата, поврежденного в ходе неправильного подключения, разбитого или другим способом вышедшего из строя по вине торговой компании или потребителя.

Устройство и принцип работы

В корпусе с клеммным отсеком, закрытым крышкой на винтах, установлены:

  • датчики электротока и напряжения;
  • счётный блок со встроенным модулем памяти и жидкокристаллическим дисплеем;
  • часы, отображающие фактическое время;
  • запасная батарея, на случай отключения подачи энергии;
  • схемы интерфейса и измерения;
  • выход для испытаний аппарата.

Комплектация счётчика отличается, в зависимости от исполнения, но тип корпуса остаётся неизменным.

При подключении, поступающая энергия анализируется электронным блоком, обработанные сведения записываются на собственной памяти аппарата и выводятся на экран ЖКИ.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
