Что такое фильтр грубой очистки воды и как его правильно установить

Виды ФГОВ

Рассмотрим виды подробнее:

1. Сетчатый. Это одна из самых распространённых разновидностей. У неё высокий период службы без замены рабочей составляющей. В сетке ячейки имеют параметры 50 – 400 мкм. Устройство создано из нержавейки. Отличия у сетчатых видов связаны с методом их вхождения в трубопровод, методами регулярного очищения и сервиса.Эти устройства делятся ещё на две подкатегории:
   1. С обратной промывкой. Автоматически удаляются осевшие компоненты.
   2. Без такой промывки. Очистить прибор можно, только разобрав его.

   Устройства, работающие с холодной водой, имеют прозрачный корпус. Так можно следить за кондициями сетки.Устройства, действующие с горячей водой, металлические. Ведь металл справляется с высокими температурами.На многие модели возлагаются и прочие функции. Например, в них могут встраивать клапан для настройки давления. Их можно объединять с манометром. Это мера безопасности для внутреннего пространства трубопровода и бытовых моделей от скачков давления.Ставить приборы с автоматической промывкой логично там, где есть дренажная труба и в неё следуют грязные воды с примесями.

   Плюсы сетчатых моделей:

   1. Простая и эффективная конструкция.
   2. Приемлемая цена.
   3. Лёгкость монтажа, применения и обслуживания.
   4. Нет необходимости в расходных материалах.
   5. Работают в бытовых и промышленных сетях с любой водой (горячей и холодной).

   Есть и минусы, но условные:

   1. При нормативном обслуживании приходится перекрывать воду.
   2. Относительно слабый показатель очистки.
2. Второй вид ФГОВ. Фланцевая и муфтовая. Они отличаются по методу подключения к магистрали. Если диаметр трубы свыше двух дюймов, лучше использовать фланцевый вид. Болтовые соединения позволяют снимать прибор без демонтажа прочих компонентов конструкции. Проходные модели ставятся на трубы во время проектирования системы.Если у трубы меньший диаметр, задействуется муфтовая модель. Обычно это бытовые и частные сети. Прибор прямо навинчивают на трубу или соединяют его с ней с помощью американок.

Все ФГОВ имеют схожие критерии монтажа:

1. Для врезки с труб устраняется окалина, коррозия и прочая грязь.
2. Перекрывается вода.
3. Наматывается любой уплотнитель на резьбовой участок крышки прибора. Эта же обработка проводится с соединительным участком устройства и трубы.
4. Фильтрующий компонент при монтаже направлен к низу.
5. Прибор крепится хомутом. Там снижается механический износ.У всех фильтров есть патрубки (один – на входе, один – на выходе) и отстойник, очищающий воду. По виду позиции отстойника прибор может быть прямым или косым.
6. Прямая версия на входе в квартиру. В ней отстойник имеет вертикальную позицию к потоку. Его размеры крупные. Качество очищения из-за этого лучше. Скорость водного потока снижается. Крупные частицы опускаются на дно.
7. Косая версия. Позиция отстойника к потоку – под незначительным углом. Прибор ставят тогда, когда труба устроена рядом со стеной или полом. Для закрытия отстойников применяются фланцевые крышки или муфтовые пробки.П.3 и п.4 имеют разные методы очищения. Используются приборы с автопромывкой и без этой опции.

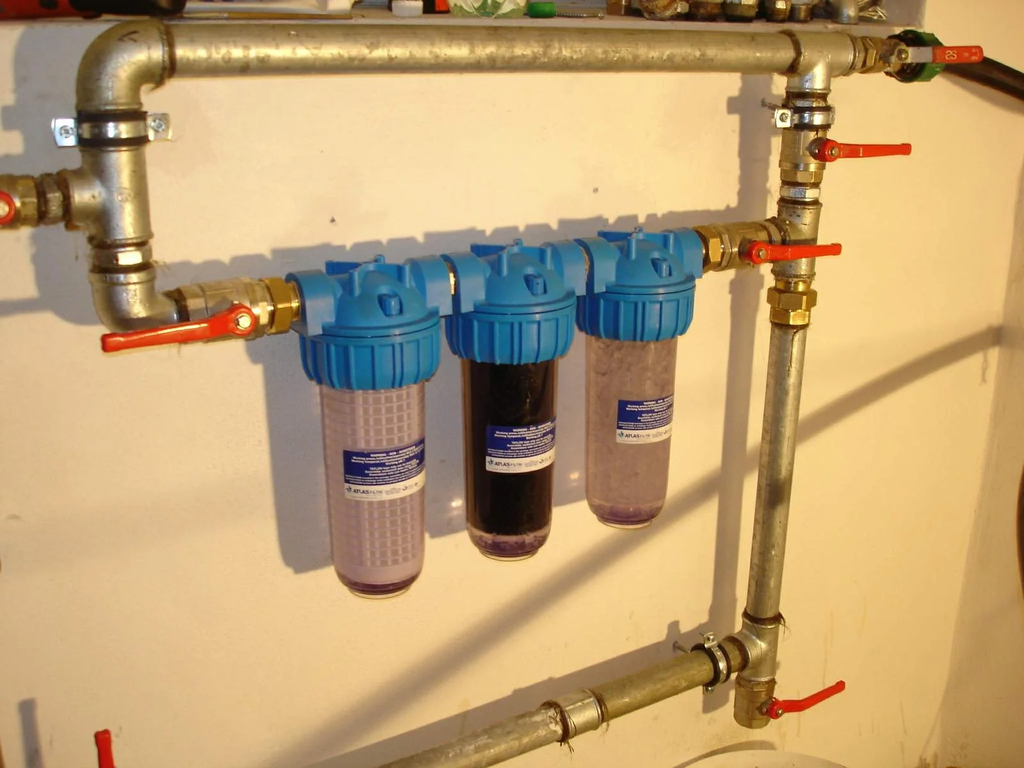

8. Картриджные модели. Они крепятся к стене. У них есть колба. Она может быть прозрачной и непрозрачной. Внутри неё находятся заменяемые картриджи. Материалы их изготовления таковы:
   • полипропиленовое волокно, прошедшее обработку прессом;
   • полиэстер;
   • скрученная нить.

   У них разный потенциал очищения. Но параметр грубого очищения составляет 20-30 микрон.У этих приборов можно часто менять картриджи. Сами приборы обычно ставят там, где есть мелкие мусорные компоненты, которые плохо улавливают сетчатые модели.Картридж задерживает такие частицы. А волокнистый картридж, обработанный углём, может устранять из воды хлор.Монтаж этих моделей происходит там, где отмечаются слабые потоки. В условиях сильных потоков применяется прибор больших размеров.

   К сведению! В картриджах нет автопромывки. Их приходится менять.

9. Скоростные модели. Они нужны, когда нужно удалить нерастворимые различные примеси. В них есть специальные нержавеющие ёмкости.Фильтрующая составляющая находится в корпусе. В верхней зоне прибора есть блок, который автоматизирует процесс очистки. Уровень очищения воды составляет 30 мкм.Но у таких фильтров грубой очистки есть и минусы:
   • солидные параметры;
   • размещение в помещениях с отоплением;
   • обязательно нужен дополнительный дренажный трубопровод для восстановления.

Виды устройств

По степени очистки грязевики классифицируют на несколько видов.

Грубой очистки. Что такое фильтр-отстойник?

Устройство грубого очищения представляет собой угловой сетчатый фильтр с сеткой до 300 мкм-микрон. Прибор также оснащен отводом, в котором скапливается грязь. Такое изделие предназначено для очищения теплоносителя от фракций большого и мелкого размера.

Конструкция

В зависимости от конструкции выделяют несколько видов грязевиков грубого очищения:

• По способу соединения устройства с трубой. Различают фланцевый, приварочный и резьбовой прибор.
• По расположению на конструкции. Это горизонтальное и вертикальное устройство.

Грязевик изготавливают из латуни, стали и пластика. Повышенную температуру выдержит первый вариант. Прибор из стали быстро изнашивается. Изделие из пластика выносит только относительно низкий температурный режим до +90 градусов по Цельсию.

Один из видов грязевика грубой очистки — фильтр-отстойник. Это усовершенствованная конструкция, оснащенная колбой. Она находится внизу устройства. Когда на сетке скапливается большое количество грязи, то под силой тяжести она опускается вниз. Благодаря этому такой мусор скапливается в колбе, а не попадает в радиаторы.

Фото 1. Фильтр-отстойник грубой очистки для систем отопления. Загрязнения из труб попадают в специальную колбу.

Конструкцию также совершенствуют сепаратором. В нем скапливается воздух, который попадает внутрь контура. Когда его уровень достигает предела, сверху прибора открывается клапан. После этого воздух покидает систему, что препятствует образованию воздушных пробок.

Принцип действия

Внутри фильтра находится сетка. Этот элемент перекрывает входное отверстие, по которому движется теплоноситель. Во время прохождения жидкости через грязевик отсекаются фракции средних и крупных размеров. После этого они перемещаются к отводу. Благодаря этому к радиаторам поступает относительно чистый теплоноситель.

Преимущества

Достоинствами обладают усовершенствованные конструкции:

• Благодаря колбе нет необходимости снимать прибор, чтобы оценить степень его наполненности. Оценка осуществляется визуально.
• Снизу устройства зафиксирован кран. Через него сливают грязную воду.
• Фильтр выводит воздух из системы, что препятствует возникновению ржавчины. Это продлевает срок службы контура.

Место и особенности установки

Место установки устройства зависит от того, для какой системы отопления он используется. Для автономных контуров он монтируется в точках разветвления, на обратке перед соединением с котлом и на байпасах.

Нормальное функционирование устройства гарантирует правильный монтаж. Перед установкой любого прибора контур очищается от загрязнений и ржавчины.

На грязевике есть специальные обозначения, которые указывают движение жидкости по трубам.

Изделие устанавливают только в соответствии с этим указателем.

Если механизм зафиксировать неправильно, то внутри конструкции возникнет гидравлическое сопротивление.

Внимание! Грязевик обеспечивает циркулярному насосу защиту от проникновения мусора к лопастям. Если отказаться от его использования или вмонтировать неправильно, то возрастет вероятность поломки двигателя и крыльчатки

Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений

Для этого используются специальные фильтрующие элементы

Владельцы частных домов, проживающие в них круглый год, знают, что установка, обслуживание системы отопления – удовольствие не из дешевых, поэтому важно уделить внимание защите сложной техники от различных опасностей и загрязнений. Для этого используются специальные фильтрующие элементы

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей

Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках

Для того, чтобы система отопления в доме исправно работала долгие годы, обязательна установка специальных фильтров, которые защитят трубы и радиаторы от засорения, ржавчины, накипи, загрязнителей. Магнитные, грязевые, отстойники и другие виды конструкций продлят срок службы дорогостоящей техники и позволят не волноваться о преждевременных поломках.

Виды фильтров грубой очистки

Сетчатые

Сетчатые фильтры также называют осадочными. Они имеют простую конфигурацию и выполняют функцию первичной очистки воды. Устанавливаются перед устройствами, которые предъявляют серьезные требования к отсутствию в ней посторонних частиц. Вода проходит через металлическую сетку с размером отверстий от 20 до 500 микрон, в которой застревают средние и крупные твёрдые частицы: песок, ржавчина и другие. Сама сетка может быть из латуни, чугуна или стали. После они попадают в отдельный бочок, где и остаются до очистки. Сам фильтрующий элемент изготавливается из нержавеющей металлической сетки разных сортов, качества, срока службы и размера ячеек. Металлический элемент можно использовать для холодной и горячей воды, фильтр из прочного пластика – только для холодной.

Преимущества: невысокая стоимость, простая конструкция и маленький размер, простота эксплуатации, универсальность, долговечность

Недостатки: необходимость перекрывания воды в случае ручной очистки, неспособность отфильтровать мелкие частицы

Дисковые

Как правило, подготавливают воду к дальнейшей очистке. Многоразовые, внешне похожи на сетчатые. Вместо сетки внутри стержень и диски с насечками от центра к периферии под небольшим углом. Спрессовываясь под давлением пружины, они создают подобие сетки, которая задерживает загрязнения. Механические примеси оседают на внешних спиралях насечек, так как они создают «заслоны». Каждый фильтр содержит цветную маркировку: желтую, зелёную или красную и должен содержать пружины соответствующего цвета. Это необходимо для избегания неправильно сборки.

Преимущества: многоразовые, легки в сборке и мытье, универсальны в использовании для грубой очистки.

Недостатки: цена выше, чем у сетчатых

Картриджные магистральные фильтры

Чаще всего являются магистральными и применяются на завершающих стадиях очистки воды. Именно картриджные фильтры для очистки питьевой воды чаще всего можно увидеть в квартирах. Вода должна иметь невысокое содержание взвесей, поскольку её качество напрямую влияет на частоту замены фильтрующего элемента. Им является сменный картридж, который удерживает частицы от 0,5 до 25 микрон. В зависимости от пропускной способности такие картриджи используют для очистки технической или питьевой воды. Он может быть сетчатым или губчатым. Самый популярный материал фильтрующего элемента – полипропилен в виде нити. Он никак не влияет на цвет, запах и вкус воды. Несколько картриджных фильтров, соединенных вместе, создают систему глубокой очистки воды от грубой до тонкой и насыщения её кислородом. Такая конструкция способна справиться с частицами размером с песок, а также посторонними примесями: хлором и железом. При этом первым устанавливается фильтр с самой грубой системой очистки.

Преимущества: относительно низкая цена, хорошо очищают воду из-под крана, возможность установки разных фильтрующих элементов

Недостатки: одноразовость

Напорные

Самый крупногабаритный фильтр, который состоит из нескольких очистительных элементов. Они находятся в так называемой колонне, через которую и проходит водный поток. Напорные фильтры эффективны при взаимодействии с водой, содержащей большое количество примесей и бактерий. Сама колонна изготавливается из прочных материалов. Внутри неё содержится фильтрующий материал, напоминающий по структуре песок.

Из-за размера и мощности напорные фильтры чаще используют в строительстве, промышленности или для декоративных водоёмов, бассейнов.

Преимущества: высокая производительность, эффективность

Недостатки: большой размер

Очистка сетчатого фильтра грубой очистки воды своими руками

Чистка фильтра грубой очистки воды должна быть регулярной.

Порядок действий следующий:

1. Перекрыть подачу и горячей, и холодной воды.
2. Разводным ключом открутить крышку грязевика.
3. Вынуть и промыть сеточку. Поможет удалить загрязнения старая зубная щётка
4. Установить сеточку на место. Намотать на резьбу заново изоляционную ленту, а также произвести замену прокладки между крышкой и грязевиком. Останется плотно закрутить крышку.
5. Включить воду и убедиться в отсутствии протечек.

Если требуется заменить прибор на новый, придерживайтесь следующих шагов:

• Отключите воду, оставьте открытыми все краны, чтобы понизить давление. Затем закройте краны обратно.
• Гаечным ключом скрутите старый фильтр, удалите хомуты со стены.
• Удалите старый уплотнитель, намотайте новую изоляционную ленту.
• Прикрепите устройство к стене.
• Включите воду, проверьте наличие протечек.

Есть ли отличия у фильтров грубой очистки воды для загородного дома

Фильтры грубой очистки воды для дачи имеют ряд отличий от аналогичного оборудования для использования в городских квартирах. Прежде всего, разница объясняется составом воды. В городе вода отличается повышенной жесткостью, а на даче многие сталкиваются с запахом сероводорода и привкусом металла.

Также подбор оборудования осуществляется с учетом источника водозабора, ведь вода за городом не проходит предварительной очистки и поступает напрямую из колодца или скважины.

Некоторые производители предлагают универсальные приборы, которые можно использовать как в частном доме, так и в квартире. Перед покупкой такого устройства все же рекомендуется произвести анализ воды и понять, подойдет ли он для очистки воды на вашем участке.

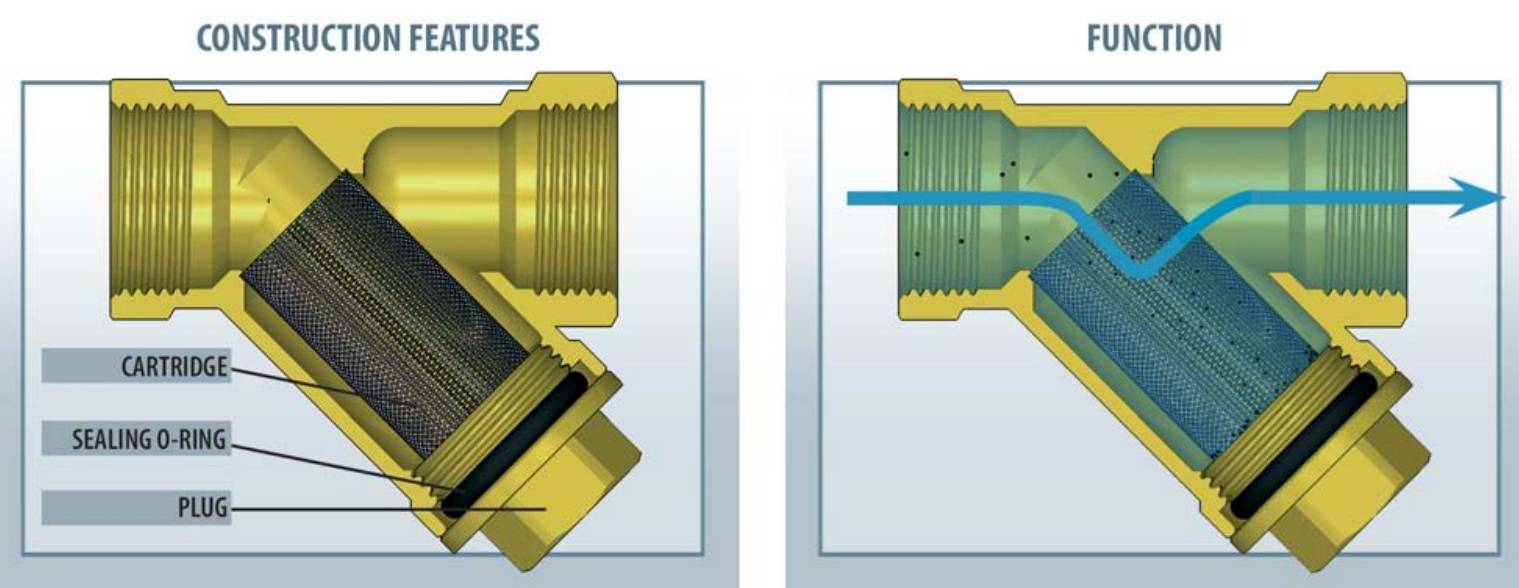

Принцип действия и устройство фильтров грубой очистки

В основу работы фильтров грубой или, по-другому ещё, предварительной очистки воды в системе водоснабжения оконечных потребителей заложен простой принцип механической задержки крупных частиц примесей. Как правило, в качестве рабочего элемента выступает сетка с определённым диаметром ячейки. Все механические частицы, имеющие размер больший, чем ячейка сетки, не могут через неё пройти и задерживаются на поверхности.

В основном такие сетки рассчитаны на удерживание частиц размерами от нескольких десятков микрон (50 мкм) и более. Простые магистральные предварительные сетчатые фильтры имеют индекс очистки  от 100 до 500 микрон (это 0,5 мм). У них может быть разная конструкция. Главное, что их объединяет – применение сетки в качестве основного элемента, задерживающего нежелательные примеси. В зависимости от производительности у них варьируются площадь сетки и размеры корпуса. Для возможности периодической промывки сетки или её замены корпус снабжается откручивающейся крышкой.

Предварительный фильтр  также может иметь картриджное исполнение, в котором сочетаются сетчатый и волокнистый очистительные элементы. Он также устанавливается в участок магистрали водопровода последовательно и находится под рабочим давлением воды. Устройства с применением картриджей имеют более высокий индекс очистки, составляющий 5-50 мкм. При ухудшении пропускных свойств картриджа (забился шламом) производится его замена. Для этого необходимо на время замены перекрывать подачу воды. В связи с этим магистральные устройства грубой очитки устанавливаются во внутридомовой разводке после общего вентиля, перекрывающего подачу воды.

Преимущества и недостатки

Применение фильтров предварительной очистки рекомендовано для всех систем внутренней разводки воды, тем более, что для этих устройств характерны такие преимущества:

• несложная и надёжная конструкция;
• невысокая стоимость;
• простота установки, эксплуатации, обслуживания;
• не требуется применение расходных материалов;
• может работать в системах холодного и горячего бытового и промышленного водоснабжения.

Условными недостатками можно считать необходимость прекращения подачи воды при регламентном обслуживании, а также относительно невысокий индекс очистки. Для более глубокого очищения воды от нерастворимых взвесей применяются более сложные механические фильтры.

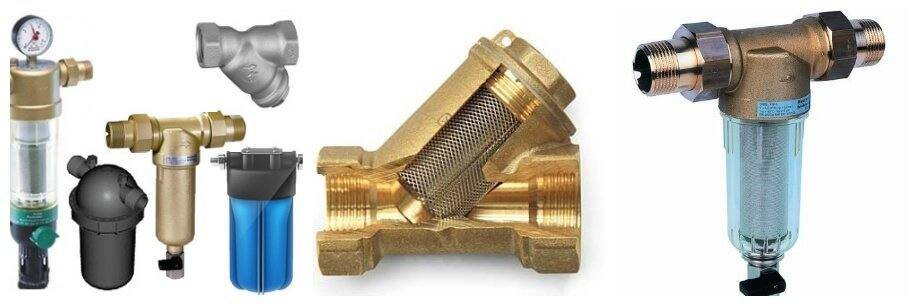

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

Виды фильтров для грубой очистки воды

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

• самопромывные;
• промывные;
• непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

Сетчатый фильтр-грязевик

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.
