Установка грязевого фильтра на системе отопления

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Виды фильтров

Фильтры различаются по типу очистки.

Фильтр-отстойник

Устройство имеет угловатую форму с расположенной внутри сеткой-фильтром. В конструкции предусмотрен боковой отвод, где оседает мусор. При помощи такого прибора производится очистка теплоносителя от частичек больших и средних фракций.

Грубой очистки

Конструкция устройства

Фильтры для газовых котлов, устанавливаемых на воду, разделяются по типам конструкции:

Вертикальное расположение Прибор на отопление может изготавливаться:

Существует более усовершенствованная конструкция фильтра для системы отопления. В ней есть колба с отстойником, расположенная в нижней части прибора, а над колбой зафиксирована сетка. Когда потоки теплоносителя приносят мусор, он оседает на сетке, и она под воздействием силы тяжести опускается вниз. Основное скопление грязи удерживается в нижней части фильтра – колбе.

Также, прибор оснащается сепарирующим элементом. Его основная задача — избавление от скопившегося воздуха в системе. Когда это происходит, на устройстве (в верхней части) открывается спускной клапан. Так система избавляется от воздушных пробок.

Принцип действия

Устройство оснащается сетчатым элементом, который размещают во внутренней части. Сетка перекрывает свободное прохождение потока теплоносителя. Благодаря этому все частицы большого и среднего размера оседают на сетчатом элементе, очищая теплоноситель. В радиаторы жидкость приходит без примесей.

Достоинства усовершенствованных конструкций:

Место и особенности установки

В зависимости от типа системы отопления определяется место монтажа прибора. Установка в автономных контурах производится перед газовым котлом, на байпасе или в местах разветвления.

Качественный монтаж гарантирует правильную работу устройства. Перед установкой необходимо очистить теплоноситель от мусора.

Неправильное размещение фильтра или полный отказ от его использования может спровоцировать поломку насоса, перекачивающего воду в системе отопления. Мусор будет оседать на лопастях, выводя из строя все устройство.

Фильтр тонкой очистки

Фильтрующий элемент для циркуляционного насоса монтируется как дополнительный элемент, производящий чистку теплоносителя от мусора с более мелкой фракцией.

Тонкая очистка

Принцип действия

Установка выполняется после грязевика для крупного мусора. Элемент, фильтрующий мелкий мусор, не может устанавливаться как основное звено в очистительной системе, так как очень быстро засоряется от частиц большой фракции.

Кассета фильтрует частицы мусора мелких размеров, и теплоноситель циркулирует по трубам уже в очищенном виде.

Благодаря очистке жидкости от грязи продлевается срок службы всей системы обогрева. Сокращается риск возникновения коррозийных отложений на внутренних стенках труб и радиаторов. Это главное преимущество прибора тонкой очистки.

Где монтируется

Фильтр тонкой очистки устроен таким образом, что его расположение может быть лишь горизонтальным. При монтаже необходимо установить позади и спереди устройства по одному кран для того, чтобы в случае поломки прибора можно было его демонтировать, не сливая воду из всей системы.

Установка грязевика производится по течению потока теплоносителя, снижая поломки системы отопления.

READ Serato itch как установить

Магнитные модели грязевиков

Что же такое магнитный фильтр? Это устройство, состоящее из двух параллельно расположенных магнитов с разной полярностью. Его основная задача — чистка теплоносителя от металлических примесей.

Магнитные

Принцип действия

Пластины прибора располагаются таким образом, что металлические частицы, находящиеся в теплоносителе, притягиваются к одной из сторон. Это предохраняет отопительную систему от засорения и предотвращает преждевременное ржавление.

Правила монтажа

Установка устройства производится строго перед входом в циркуляционный насос. Для монтажа желательно найти место, где сечения трубы и фильтрующего прибора будут идентичными. Если размеры будут отличаться, то можно воспользоваться переходниками.

При установке прибор размещается вертикально и крепится кронштейнами.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

  • крышка;
  • игольчатый клапан;
  • актуатор;
  • поплавок;

  • сетка-сепаратор воздуха;
  • осадочная камера;
  • сетка шлама;
  • место накопления мусора;
  • кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

  1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
  2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
  3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц. Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

  • прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
  • в городских квартирах пригодится регулятор-ограничитель напора;
  • подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
  • эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

  • Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
  • Необходимо самостоятельно контролировать и пополнять засыпку.
  • Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Нарушение герметичности элементов системы

Нарушение герметичности элементов системы (труб, соединений, скруток, сварки, и др.) приводит к утечке теплоносителя, что при несвоевременном ее устранении может вызвать аварийную ситуацию и привести к большим материальным затратам на ее ликвидацию.

В трубопроводах нарушение герметичности происходит из-за коррозии труб, вызывающей разрушение металла, образование сквозных отверстий (свищей) и разрывов труб. Коррозия труб увеличивается в процессе длительной эксплуатации, особенно если система не промывается. Коррозия увеличивается также при заполнении системы водопроводной водой (содержащей много кислорода), частом опорожнении системы, при котором в нее попадает кислород воздуха.

Для предотвращения аварий в зимний период необходимо в период подготовки к отопительному сезону сообщить соответствующим службам об обнаруженных повреждениях. При ремонте требовать тщательного производства опрессовки системы отопления с целью своевременного выявления участков трубопроводов, ослабленных коррозией.

Утечки могут возникать в местах изгиба труб, через трещины, образующиеся при неправильной гибке. Места утечки ликвидируются сваркой дефектных мест, заменой неисправных участков.

Для оперативной (но временной меры) ликвидации утечки на прямых участках трубопровода с деаметром не более 150 мм установите уплотняющие хомуты на поврежденном участке трубопровода. Этот способ примените тогда, когда невозможно отключить поврежденный участок и опорожнить трубопровод. Как только возникает возможность отключить поврежденный участок трубопровода, хомут снимите и производите ремонт.

В резьбовом соединении утечка теплоносителя через неплотности, как правило, происходит из-за некачественного уплотнения, выполненного при монтаже в сгонах между муфтами и контргайками, трещин в соединениях, сорванных и глубоко прорезанных резьбах. После выяснения причин утечки резьбовое соединение либо переберите, выполняя уплотнение заново, либо замените его.

Небольшие течи (свищи) ликвидируйте приваркой к трубопроводу накладки. Небольшие свищи и трещины заварите сваркой. Во фланцевых соединениях утечка происходит в результате слабой затяжки болтов, старения прокладки, выполнения ее из некачественного материала, перекоса во фланцах. Если при подтяжке болтов течь во фланцевом соединении не устраняется, то прокладку замените.

В сварном соединении утечка может быть вызвана низким качеством сварки, которое выявляется при температурных удлинениях. Эту неисправность устраните дополнительной подваркой дефектного стыка.

Грязевик для системы отопления: устройство и принцип действия, преимущества использования

Перечень всего комплекта дополняет фильтр, необходимый для чистки теплоносителя. Фильтр еще называют грязевиком.

В проекте любой отопительной системы фильтр – это обязательный элемент. В котельной, в тепловой станции, на коллекторе или элеваторе — везде применим грязевик.

При индивидуальной застройке малоопытные хозяева даже не могут подумать о том, какую функцию несет этот примитивный элемент фильтрации. Напрасно. Ведь любой грязевик стоит недорого, прост в обслуживании и установке.

Его наличие обязательно продлит работу всей системы без аварий, ведь никто не хочет вручную промывать рабочие элементы системы отопления или обогрева.

Зачем нужен

Еще любые фракции или мусор запросто забивают полость: насос или, элемент для теплообмена.

Даже в меру забитые шлаком трубы в системе – это перегрузки для рабочих элементов, дополнительный расход электричества.

Преимущества


Системы, оснащенные грязевиком, имеют следующие плюсы:

  1. Главные узлы системы (котел, подающий насос) защищены от грязи, засора рабочих каналов. Период работы системы в целом увеличивается в несколько раз.
  2. Нет нужды в замене носителя тепла на более чистый, потому что штатный постоянно будет в исправном состоянии благодаря грязевику.
  3. Вовремя установленный фильтр освобождает пользователей системы отопления от периодической промывки и прочистки.
  4. Система, которая поддерживается в чистоте, обеспечит правильную отдачу тепла, без перерасхода энергии. Экономия может достигнуть в данном случае показателя в 40%.

Современные грязевики и грязеуловители классифицируются:

  1. По особенности исполнения:

    • фланец;
    • резьба;
    • приварка.
  2. Варианты расположения:
    • вертикальный;
    • горизонтальный.

Размещение

Грязевик – это узел для расширения трубопроводной системы с изменением направления потока воды.

Его размеры связаны с диаметром труб системы и с рабочими характеристиками

Очень важно около грязевика установить манометры, которые покажут уровень гидравлического сопротивления. Их монтируют с обеих сторон от фильтра

Статью о том, как выбрать циркуляционный насос для системы отопления, читайте здесь.

Фильтры для котельных

Такие устройства используют для фильтрации крупного шлака и взвесей в 200-300 миллиметров.

Грязевик улавливает загрязнения, попадающие в систему из носителя тепла.

Это устройство работает благодаря вводному патрубку, через который в корпус проходит жидкость системы, замедляясь. Этот эффект достигается из-за уменьшения сечения прохода. Частицы, называемые мусором или шлаком, в этот момент осаживаются.

Для фильтровки частиц более мелкого диаметра, предусмотрена сетка с мелкой ячейкой. Она тоже способствует снижению скорости движения жидкости в системе для получения осадка.

Статью о том, как сделать гидравлический расчет системы отопления, читайте здесь.

Абонентский фильтр или грязевик-отстойник

Абонентский вид грязевика может быть горизонтальным или вертикальным. Вертикальные модели наиболее популярны.

Абонентский фильтр имеет огромный ресурс для эксплуатации, примитивен в монтаже и обслуживании. Объем внутреннего содержания увеличит периодичность профилактической работы.

По конструкции абонентский грязевик – это корпус по форме цилиндра – трубы. С каждой стороны к нему приварены фланцевые патрубки. По свойствам эти патрубки различимы на «Вход – выход». По диаметру патрубок должен быть одинаков с трубой, на которую ставится грязевик – отстойник.

Имеет несколько отверстий, ориентированных на расчет площади, которая удваивается на площадь патрубка в сечении. Отверстия закрываются фильтрующей сеткой, имеющей нужное сечение.

Снизу фильтр-отстойник оснащен приваренным фланцем. На него закрепляется болтами дно или специальная заглушка. Чаще всего в отсоединяемой заглушке есть сливной кран для оттока накопившегося шлака. Вверху фильтр качественно заваривается, однако должен быть кран или иное отверстие для воздуховода.

Жидкость системы теплоносителя, пройдя через грязевик-отстойник, подвергается фильтрации в два этапа. Более крупный шлак оседает на замедленном оттоке за счет силы гравитации, а мелочь задерживается сеткой.

Невысокая стоимость и простота абонентского грязевика рождает спрос и массовое применение.

Смотрите видео, в котором специалист подробно показывает процесс очистки грязевика для системы отопления:

Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

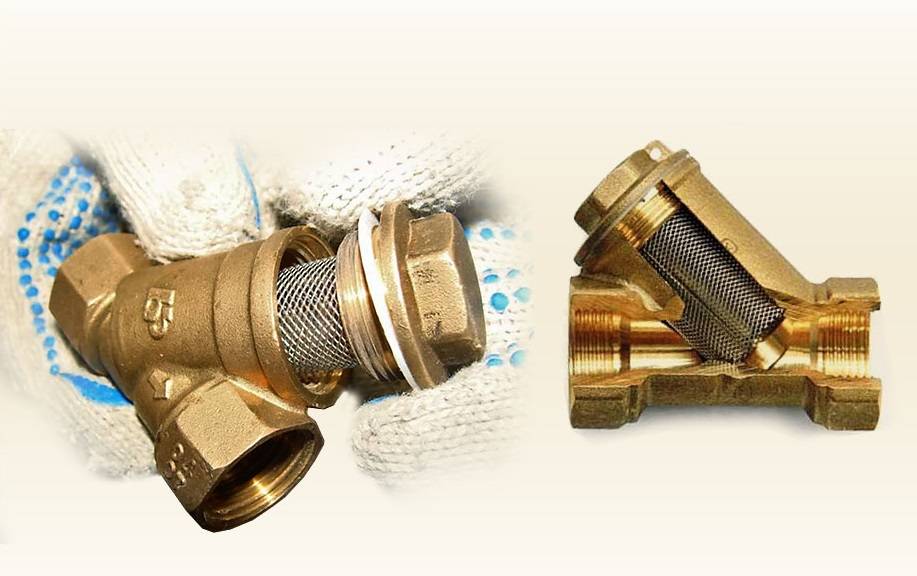

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

С промывочным краном.

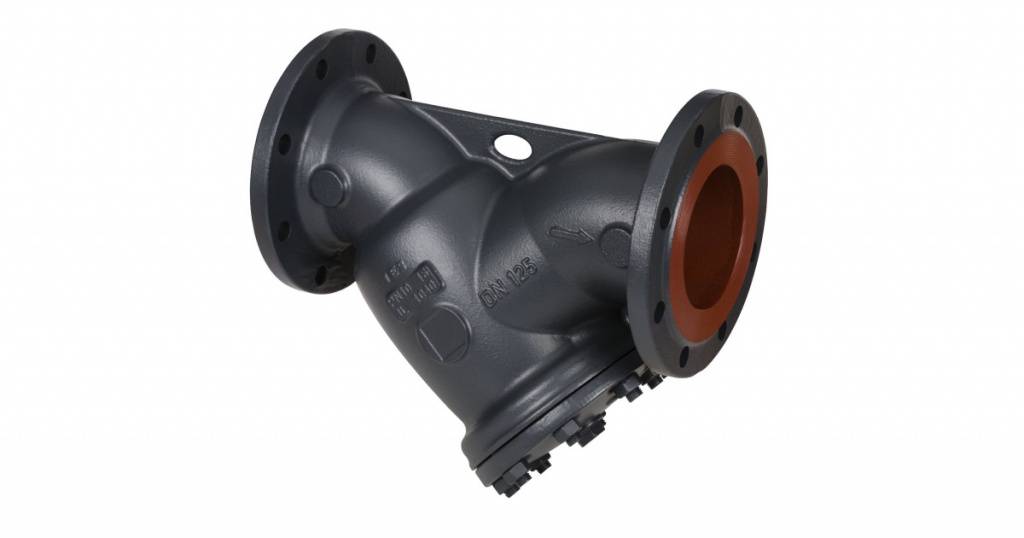

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр —  окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Как часто его нужно чистить?

За счет очистки воды и задержки различного мусора, который со временем никуда не исчезает, он начинает накапливаться. По этой причине со временем водяной фильтр, установленный на трубе, забивается. Это приводит к снижению напора воды, а со временем и полного его отсутствия. При появлении таких ситуаций требуется выполнить чистку внутренних элементов конструкции, для чего устройство следует снять, разобрать и промыть.

Стоит знать! Когда фильтр запломбирован вместе с водопроводным счетчиком, требуется вызов мастера из управляющей компании, который снимет пломбы. По завершении чистки рекомендуется установить обратный клапан, позволяющий выполнять чистку без необходимости дальнейшего вызова специалиста.

Типы грязевиков по способу обслуживания

По способу обслуживания грязевики бывают следующих типов:

Самопромывные

В нижней части корпуса такого грязевика имеется специальный кран.  При открытии этого крана поток воды вымывает весь скопившейся шлам, грязь из грязевика. Одновременно с этим очищается и фильтрующая сетка.

Такие фильтры-грязевики позволяют эффективно устранять загрязнения из системы отопления.  Их не нужно демонтировать для промывки, поэтому они легки в обслуживании.

  1. Промывные

Для очистки промывных фильтров их тоже не нужно демонтировать из системы. Достаточно произвести несложные действия. Сначала вывинтить пробку или снять фланцевую заглушку. Затем вынуть фильтрующий элемент и промыть его. При необходимости можно заменить новым. После собрать грязевым в обратном порядке и можно подавать давление в этот участок системы.

Непромывные

Чтобы очистить непромывной грязевик его необходимо полностью демонтировать из трубопровода. Из-за этого такие фильтры не пользуются популярностью и применяются довольно редко. Обычно их устанавливают в системах, транспортирующих слабозасоренную среду.

Техническое обслуживание грязевых фильтров

Техническое обслуживание осуществляют для каждого вида фильтров. Приборы нуждаются в регулярном очищении. Когда идет отопительный сезон, грязевики проверяются раз в месяц. В весенне-летний период такая манипуляция не проводится. Исключение — магнитный фильтр, который не загрязняется в течение нескольких лет, поэтому не нуждается в регулярном очищении.

Алгоритм очистки прибора:

  • перекройте краны, установленные рядом с устройством, чтобы избежать протечки воды;
  • поставьте под прибор емкость для слива остатка жидкости;
  • снимите заглушку грязевика;
  • сетку тщательно промойте;
  • зафиксируйте элемент на место;
  • верните заглушку в прежнее положение;
  • откройте краны.

Установка фильтров и их регулярная очистка продлевают срок службы отопительной системы.

Зачем нужны фильтры для системы отопления

В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.

В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.

Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:

  • защита дорогостоящего котла и насоса от преждевременного износа;
  • исключение необходимости в частой замене теплоносителя;
  • избавление от процедуры промывки системы;
  • обеспечение максимальной теплоотдачи радиаторов;
  • уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.

Рекомендуем: Как выбрать тепловую завесу — подробная инструкция о том как подобрать оптимальный вариант

В результате рационализируется работа насоса и котла, снижается их энергопотребление.

Наиболее распространенные разновидности фильтров-грязевиков

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент –  сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между  корпусом и пробкой находится уплотнительная прокладка.

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными.  Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент –  такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра.  Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
