Способы монтажа и подключения
Установка фитинга с помощью сварки:
- Обрезка трубы ножницами или труборезом. Срез должен быть ровным.
- Зачищение конца трубы от металлической стружки.
- Разметка области, которая будет прогреваться.
- Разогрев отмеченного участка трубы и самого фитинга в сварочном аппарате. Продолжительность разогрева будет зависеть как от диаметра трубы, так и от глубины сварного шва.
- Соединение разогретых частей. Проводится предельно аккуратно во избежание образование деформаций.
- Удерживание элементов в необходимом положении до полного их остывания.
Монтаж компрессионного фитинга:
- Труба подготавливается также, как в предыдущем случае: резка, зачистка, удаление неровностей.
- На трубу надевается гайка для зажима и три кольца – зажимное, компрессионное и уплотнительное. Все именно в такой последовательности.
- Вставляется корпус фитинга со всеми вставленными кольцами.
- Затяжка фитинга. Это делают руками, если потребуется – гаечным ключом.
- Проверка прочности соединения – наполнение водой.
Случается так, что даже недавно установленные полипропиленовые трубы и фитинги на них ломаются. Зачастую к требуемому месту очень трудно подобраться паяльником (нагревательным сварочным аппаратом). Самое главное – одновременно снять с насадок трубу и фитинг, а затем нужно еще как можно быстрее установить паяльник на держатель. Временная задержка губительна для разогретых деталей. Работа в неудобной позе как раз и способствует перегреву одной из деталей.
Кроме этого, существует следующие причины поломок: стыковка на неположенную глубину, с проворотом и перегибом.
От этого материал оплывает и уменьшается внутренний диаметр трубы как раз в том месте, где должно быть соединение с фитингом. Снаружи ничего заметно не будет – на вид вполне приличное соединение, а внутри – грубое нарушение, которое приведет к быстрой поломке.
Очень важно при соединении не допустить перегрева или недогрева деталей. Время контакта элементов с паяльником имеет огромное значение
По общепринятым рекомендациям время нагрева не должно составлять более 4 сек. Но оно также зависит от диаметра трубы, объема и массы материала, который будет разогреваться, даже от температуры в помещении.
Преимущества соединения через фитинги
На этапе создания проекта определяется то, каким образом будет происходить соединение труб. В последнее время довольно часто для этого используют фитинги. Их преимуществами можно назвать нижеприведенные моменты:
- При создании трубопровода не нужно выполнять сваривание труб для их соединения. Сделать это можно только при наличии специального сварочного оборудования, которое имеет высокую стоимость.
- Фитинг может использоваться при прокладке различных по предназначению систем водоснабжения. В продаже можно встретить просто огромное количество фитингов под трубы из разных материалов и всевозможных диаметров.
- Соединение через фитинг надежное и достаточно эффективное. При этом провести соединение труб можно при наличии обычных инструментов.
Единственным недостатком данного метода можно назвать дополнительные затраты.
Самодельный фитинг
Сразу оговоримся, что в многоквартирных жилых домах прокладывать такие трубопроводы мы не рекомендуем из-за тех же возможных гидроударов, порой вырывающих чугунные пробки из батарей. А вот для частных домов или дач считаем их вполне приемлемыми. Принцип их устройства виден на примере самодельного примитивного фитинга.
Резьба, нарезанная при помощи плашки на обычной полипропиленовой трубе, позволяет монтировать ее без применения паяльника, с использованием обычных латунных резьбовых фитингов. Опрессовка (проверка под давлением) таких систем показала, что они свободно выдерживают давление в 16 атм, на которое рассчитаны и трубопроводы, спаянные традиционным способом, но лучше такие самосборные системы не нагружать давлением больше 3 – 4 атм. Да и не нужно оно ни на даче, ни в собственном доме.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Фитинги для канализационных систем
Канализационная коммуникация монтируется из следующих материалов:
- чугун;
- поливинилхлорид;
- полиэтилен;
Чугунные трубы в последнее время глобально заменяются полимерными, так как пластик гораздо дешевле и легче в монтаже. Кроме этого, полимерные изделия отличаются очень гладкими внутренними стенками, которые повышают пропускные показатели системы. Также стоит отметить устойчивость этих изделий к коррозийным воздействиям.
Сами канализационные системы классифицируются по месту монтажа на:
- наружные;
- внутренние.
Рассмотрим варианты фитингов, которые используются для канализационных систем из разных материалов.
Фитинги для чугунных труб. Для монтажа чугунных канализационных коммуникаций применяется чеканка. Рассмотрим этот процесс более подробно:
- Вначале необходимо вставить конец трубы в раструб соединительного фитинга.
- Далее, производится зачеканка свободного пространства между трубой и соединительным фитингом. Зачеканка выполняется кабалкой, которая представляет собой органическое волокно, пропитанное маслом.
- После этого, на место соединения наносится цементный раствор.
Из этого следует, что фитинги для чугунных канализационных конструкций являются комбинацией отвода с теми же показателями сечения, как и у труб.
Фитинги для трубопроводов из ПВХ и ПЭ. Соединительные детали для ПВХ и ПЭ труб оснащаются, как и в предыдущем случае, специальными уплотнительными элементами для герметичности.
При стыковке труб из этих материалов рекомендуется удалить наружную фаску с патрубка. В противном случае патрубок будет очень сложно вставить в раструб. Специалисты также рекомендуют использовать специальные герметики, для того чтобы усилить герметичность полимерных канализационных труб.
Что следует учитывать в процессе прогрева и сборки?
Как уже говорилось выше, оптимальная температура для соединения отдельных деталей составляет 260 градусов
Меньший прогрев не обеспечивает достаточной эффективности, но и перегревать не стоит, поскольку это приведет к разрушению структуры материала.
Установка фитингов должна выполняться с максимальной оперативностью, при этом нельзя забывать о контроле за ровностью и качеством шва.
Движение соединенных деталей в течение нескольких минут после обработки является недопустимым, крайне важно обеспечить надежную фиксацию конструкции.
Если трубы используются в контексте отопительной системы, то частое применение пластиковых фиксирующих деталей будет вполне оправданным.
Инструмент для монтажа надвижных фитингов на пластиковые трубы

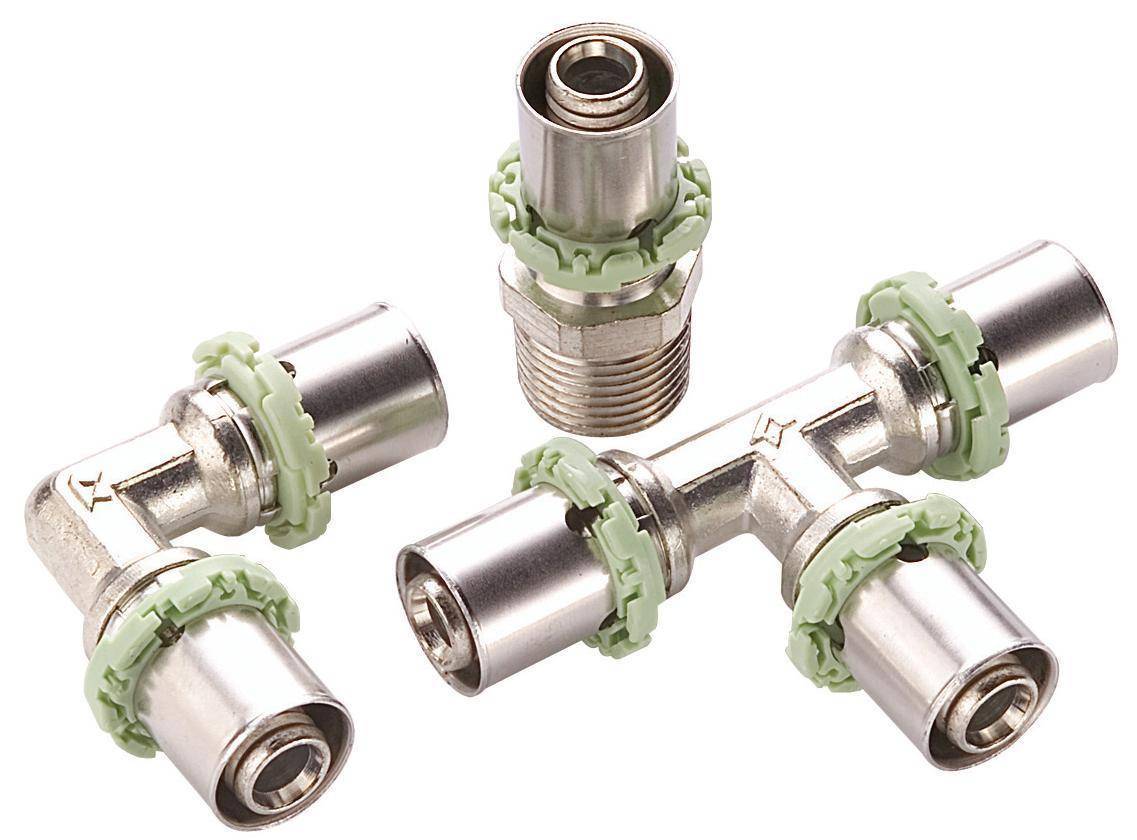

Для монтажа систем водоснабжения и отопления из сшитого полиэтилена с надвижными фитингами необходим специальный инструмент. Это гидравлические приспособления – запрессовыватель и расширительный экспандер.

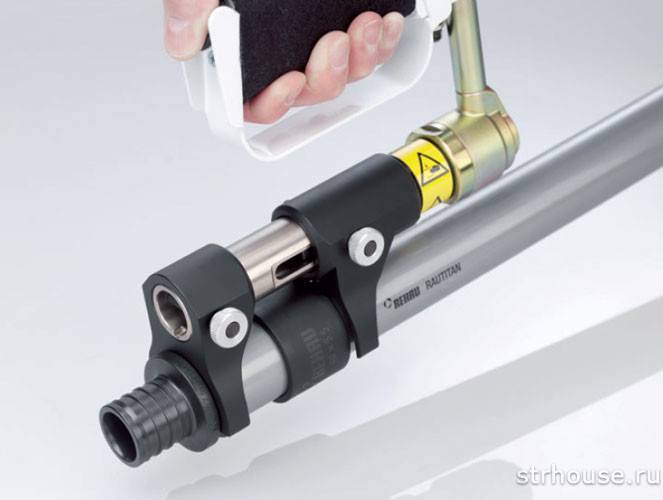

Экспандер (расширитель) представляет собой приспособление со сменными патронами (каждый патрон соответствует определенному виду трубы – универсальной, отопительной, тонкостенной и т.п), которые оснащены раскрывающимися лепестками. Лепестки при подаче давления раскрываются и расширяют трубу для установки в нее штуцера фитинга того же диаметра.
Компания Rehau предлагает два вида экспандеров – ручной и аккумуляторно-гидравлический. Патроны для расширения труб одинаковы и подходят ко всем видам экспандеров.
Вторым приспособлением для монтажа труб с надвижными фитингами является запрессовыватель. Он представляет собой ручные тиски, которые при помощи мускульной силы либо гидравлики надвигают гильзу на пластиковую трубу.
Запрессовыватель представляет собой рабочий цилиндр, на который монтируются две губки тисков со специальными U-образными вырезами под разные диаметры труб.
Такой инструмент поставляется в трех различных видах – ручной, механико-гидравлический и аккумуляторно-гидравлический. Ручной, по аналогии с экспандером, приводится в действие мускульной силой. Механико-гидравлический состоит из рабочего цилиндра с установленными на нем тисками, и ножного компрессора, подающего рабочую жидкость по шлангам в цилиндр. Такой вид запрессовывателя удобен тем, что позволяет производить монтаж в труднодоступных местах, где неудобно расправлять ручной инструмент.

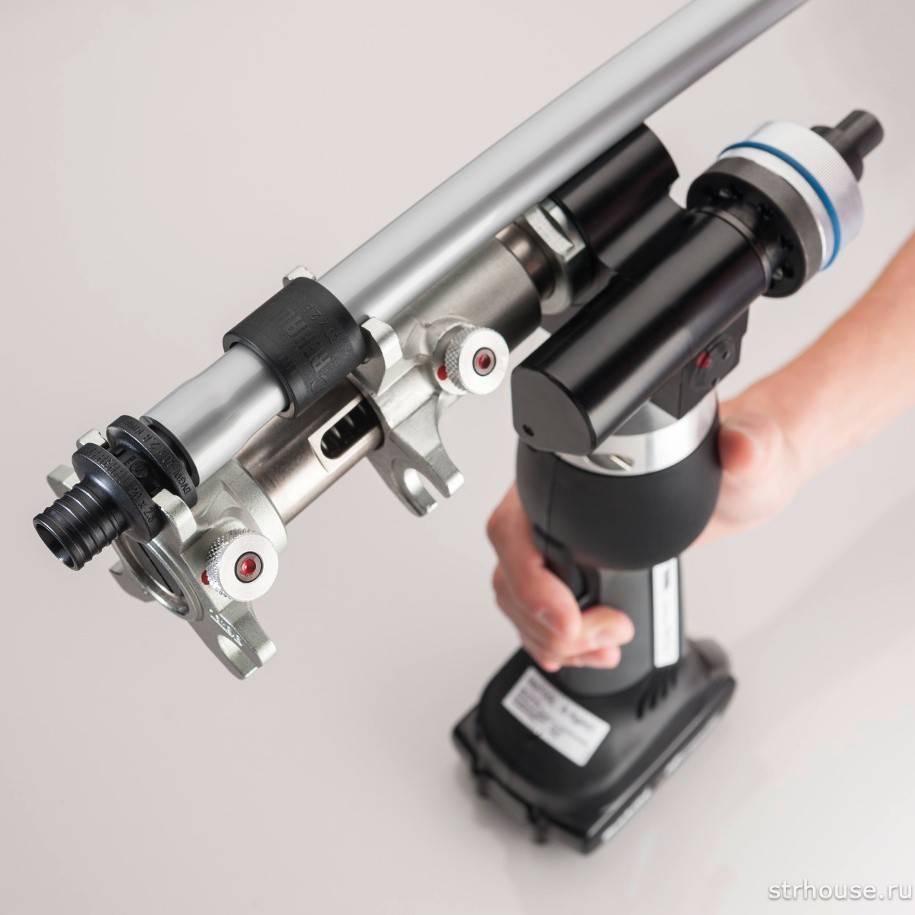

Аккумуляторно-гидравлический запрессовыватель имеет те же достоинства, что и аккумуляторный экспандер – он автономный, не требует ручных усилий монтажника. На одной зарядке аккумулятора можно выполнить до 100 соединений.
Также существует симбиоз этих двух инструментов – аккумуляторно гидравлический инструмент 2 в 1. Это приспособление имеет поворотную головку, на которой с одной стороны находится экспандер, а с другой расширитель. В работе одновременно может находиться только одно приспособление, а смена их осуществляется поворотом головки.
Расположение элементов трубопровода
Для того чтобы упростить монтажные работы следует провести предварительную разметку согласно созданному проекту. Рекомендациями по выполнению этой работы:
- Разметку начинают от установленных потребителей.
- Избегают большого количества поворотов и изгибов, так как это приведет к снижению показателя пропускной способности системы и появлению засоров.
- В случае, когда система водоснабжения создается с установкой насоса для обеспечения давления, трубы могут быть расположены строго в вертикальном или горизонтальном направлении. Однако в небольших домах, когда давление в системе создается путем установки накопительного бака на высоте, все же рекомендуют выдерживать уклон в сторону потребителя.
- Разметку можно наносить мелом: отмечается расположение трубопровода, места их крепления, затворов и многих других элементов.
То, насколько правильно будет проведена разметка, зависит сложность последующих работ. На данном этапе определяются и места, в которых придется проделывать отверстия для прокладки трубопровода, к примеру, в стенах.
Критерии выбора резьбовых фитингов
Выбор резьбовых фитингов для металлических труб осуществляется на основе следующих критериев:
- вида фитинга;
- материала изготовления;
- его параметров.
Разновидности фитингов
Вид фитинга подбирается в зависимости от его предназначения в системе трубопровода. Различают:
- тройники, которые используются для врезки в трубопровод дополнительных ответвлений;
- угольники, предназначенные для изменения направления труб;
- муфты, при помощи которых производится стыковка труб на ровной поверхности магистрали при необходимости увеличения длины;
- отводы. Ними производится врезка дополнительных ответвлений под углом в 30º – 180º;
- заглушки, предназначенные для временного или постоянного отсечения определенной части системы;
- ниппели. Устанавливаются в трубопровод при необходимости соединения труб разного диаметра;
- штуцеры, необходимые для присоединения дополнительного оборудования (рукавов, шлангов и так далее).
Разновидности резьбовых соединительных элементов
Подбор вида фитинга осуществляется в соответствии со схемой будущего трубопровода.
Материалы изготовления
Еще одним существенным параметром при выборе фитингов является материал изготовления. В настоящее время резьбовые соединительные элементы для труб могут быть изготовлены из следующих материалов:
- стали;
- латуни;
- меди;
- бронзы;
- чугуна.
Стальные фитинги отличаются невысокой стоимостью, достаточным уровнем герметичности и возможностью многократного использования. Единственным существенным недостатком таких крепежей является подверженность коррозии. В связи с данным фактом фитинги из стали не рекомендуется использовать при сооружении трубопроводов для питьевого водоснабжения, отопления или транспортировки агрессивных сред.
Стальные резьбовые крепежные элементы
Для устранения подверженности коррозии в последнее время для изготовления фитингов стала применяться нержавеющая сталь. Нержавеющие соединители отличаются более высокой стоимостью, но способны прослужить и более длительный период времени.
Крепежные элементы из стали с длительным периодом использования
Для увеличения срока службы и устранения подверженности коррозии стальные фитинги также могут покрываться слоем хрома, цинка или никеля.
Латунные фитинги являются более востребованными, так как прекрасно сочетают такие параметры, как цена и качество. Стоимость фитингов из латуни не намного больше стальных, но неподверженность коррозии, долговечность и устойчивость к агрессивным средам полностью перекрывают данный фактор.
Латунные соединительные элементы для сборки трубопровода
Чугунные фитинги отличаются самым длительным периодом эксплуатации. При правильном уходе они могут прослужить до 80 лет. Однако чрезмерная подверженность агрессивным средам и коррозии значительно снижают сферу применения данного вида соединительных элементов. В настоящее время они используются преимущественно при сооружении отдельных канализационных систем.
Чугунные соединительные элементы для труб
Медные и бронзовые фитинги отличаются длительным периодом использования, прекрасными антикоррозийными качествами, неподверженностью к агрессивным средам и механическим воздействиям. Медные и бронзовые фитинги можно использовать для сооружения трубопроводов водоснабжения, отопления, водоотведения, воздухообмена, транспортировки жидкостей в химической и нефтеперерабатывающей отрасли и так далее. Существенный недостаток данного вида соединительных элементов – высокая стоимость.
Медные фитинги для труб
Материал, из которого изготовлены соединительные фитинги, должен полностью соответствовать материалу соединяемых труб. В противном случае некоторые виды крепежей могут потерять свои качества.
Подбор параметров фитинга
При подборе фитингов также следует учитывать и основные параметры, к которым относятся:
- диаметр соединительного элемента, который должен быть равен диаметру трубы;
- диаметр (внутренний, наружный) резьбы, определяемый в миллиметрах или дюймах;
- направление резьбы (правое, левое);
- шаг резьбы;
- длина резьбового соединения.
Основные параметры резьбы на фитинге
Какие трубы выбрать
Поскольку сегодня легко можно найти трубы практически любого типа, попытаемся дать характеристики наиболее часто встречающимся и применяемым на практике.
Стальные трубы
Дешевые, прочные, но недостаточно долговечные, причина чему — низкая коррозийная стойкость. Декларируется, что срок их службы 25 лет, но на практике уже через 5-6 лет начинают забиваться ржавчиной, в слабых местах появляются дефекты. Ни в современном водоснабжении, ни в отоплении практически не применяются.
Стальные оцинкованные
Немного дороже стальных, прочные, срок службы до 30 лет (при умелом монтаже). Предпочтительнее монтаж резьбовыми соединениями, поскольку при сварке нарушается коррозионная стойкость. Срок службы уменьшается и при использовании фитингов из других металлов. Используются, в основном, в системах отопления.
Медные трубы
Дорогие, прочные, очень надежные, обладают антибактериальными свойствами. Их чаще соединяют пайкой. Монтаж неотожженных труб затруднен. Отожженные можно соединять с помощью обжимных фитингов, но прочность в этом случае уменьшается.
Медные трубы – отличный, но дорогостоящий выбор при монтаже систем водоснабжения
Поливинилхлоридные трубы (ПВХ)
Прочные и морозостойкие. Применяются, преимущественно, как напорные трубы для водоснабжения водотехнических сооружений (бассейны, аквапарки), в энергетике, химической промышленности и т.д. Монтируют их с помощью специального клея. Из-за наличия в составе этого материала хлорида, применять их в домашних системах водоснабжения не рекомендуется.
Полиэтиленовые низкого давления (ПНД)
Дешевые гибкие трубы для водоснабжения из полиэтилена. Не ржавеют, легко монтируются, но есть у них и минусы:
- нельзя нагревать выше 70С;
- при отрицательных температурах становятся хрупкими;
- фитинги для них довольно дороги.
Полиэтиленовые трубы – демократичный способ организации водоснабжения
Полипропиленовые трубы (ПП)
Довольно дорогие, долговечные, но не очень прочные трубы для питьевого водоснабжения. Специальные многослойные полипропиленовые трубы выдерживают температуру до 120С, однако фитинги для них (тоже из полипропилена) выдерживают обычно максимум 75-90С. Они не боятся замерзания, хорошо смотрятся при монтаже.
Стоимость в соотношении «труба-фитинги-монтаж» считается самой демократичной. Но и у этих труб есть минусы:
- они практически не гнутся;
- при монтаже нужен специальный паяльник, соединения неразборные;
- нельзя монтировать при температурах ниже +5С;
- переходные фитинги «металл-пластик» дороже обычных в десятки раз.
Полипропиленовые трубы и фитинги
Металлопластиковые (МП)
Не самые дорогие, надежные, но не очень прочные трубы. Держат температуру до 90С, не боятся замерзания, хорошо гнутся, хорошо выглядят, для монтажа нужен минимум инструментов. Считается, что это едва ли не лучший вариант для самостоятельной модернизации системы водоснабжения.
Основные недостатки:
- боятся внешних ударов, могут сломаться при неаккуратном сгибании;
- фитинги порой раскручиваются от температурных перепадов воды.
Металлопластиковая труба
Надеемся, что статья реально поможет вам выбрать наиболее приемлемый вариант для модернизации системы водоснабжения в квартире или доме.
Достоинства стальных труб
Широким диапазоном эксплуатационных температур. Температуры свыше 500° способствуют утрачиванию прочностных характеристик труб из стали, поэтому температуры 100° и 200° такие трубы способны выдержать спокойно. Это качество позволяет трубопроводу эксплуатироваться долгие годы.
Доступным материалом. Легкостью и возможностью приобретения стандартных изделий из конструкционной стали либо нержавеющих труб в любых строительных магазинах и на рынках.
Высокой прочностью и сопротивляемостью продольным и поперечным нагрузкам. Стальные магистрали способны выдержать десятки атмосфер давления. К тому же, отличаются своей крепостью и фитинги с трубами, которые не поддаются повреждениям.
Стальной трубопровод обладает прочностью и надежностью, но у него есть и некоторые недостатки.
Главным минусом их является быстрый перегрев. Это неплохо, если трубы используются в отопительной системе, но неприемлемо при транспортировке жидкостей и газов, которые требуют стабилизированных температур. В этом случае происходит быстрое остывание носителя и трубы. Если на трубу влияют отрицательные температуры, она способна лопнуть, поскольку не справляется с расширением остывающей жидкости. Для предотвращения этого явления, стальные трубы необходимо защитить системой подогрева либо накрыть утеплителем.
Незащищенная сталь может покрыться ржавчиной спустя небольшое время после начала эксплуатации. Этот налет не влияет на прочность трубы, но ухудшает качество воды, которая в ней транспортируется. Такая вода не может использоваться в питьевых целях, могут образоваться илистые отложения, которым легче появиться на рыхлой ржавчине. Происходит ухудшение эксплуатационных характеристик изделий. Для того, чтобы не допустить появления этих неприятных явлений, необходимо использовать специальную защиту.
Раньше соединение стальных труб осуществлялось исключительно сваркой, которая является наиболее сложным и трудоемким вариантом монтажа. Сейчас появилась возможность использовать альтернативные способы: собирать трубопроводы на резьбу либо на цангу. Это более просто, но, несмотря на кажущую простоту, исполнители должны иметь хотя бы минимальные знания и навыки в слесарном деле. К тому же, массивность изделий делает непростой монтаж более сложным.
Преимущества полипропилена
При создании новой системы водоснабжения в квартире многие люди делают выбор в пользу трубных изделий из полипропилена. Этот материал, изготавливаемый из пластика, хорошо паяется сваркой, при этом имеет массу других положительных качеств:
- Продолжительный срок службы, который составляет более 10 лет. В течение всего периода эксплуатации эти изделия не подвержены процессам гниения коррозии, на стенках этих труб образуется налет. При условии выполнения качественной пайки таких трубных изделий обеспечиваются идеальные швы и высокая герметичность на десятилетия.
- Системы водоснабжения из полипропиленовых труб легко монтируются. Их сборка напоминает обычный конструктор. Во время работ используется минимальное количество инструментов. Пайку труб из полипропилена новичок может освоить за один день.
- Универсальность материала. Это качество полипропилена выражается в его широком применении. Он может использоваться при создании систем холодного и горячего водоснабжения. Также часто к нему прибегают для монтажа отопления в жилище. Трубы из этого материала предлагаются в магазинах в большом ассортименте. Они различаются не только своими размерами, но и уровнем давления, которое в состоянии выдерживать труба. Масса полипропиленовых труб незначительна, что облегчает процесс выполнения монтажных работ. Также необходимо отметить, что такие трубы можно стыковать с любыми окончаниями, чем они отличаются от изделий из других материалов.
- Невысокая цена. Если при создании системы водоснабжения главная цель владельца устроить водопровод с минимальными денежными затратами, то полипропиленовые трубы — самый лучший вариант.
- Удобная и доступная комплектация. При создании системы водоснабжения с использованием полипропиленовых труб не обойтись без использования запасных частей и различных аксессуаров. С приобретением проблем не возникает, поскольку в широком ассортименте они представлены в большинстве строительных магазинов. В зависимости от своих финансовых возможностей владелец жилища может выбрать доступные отечественные или более дорогие импортные комплектующие.
Виды фитингов для водопровода
Готовая схема позволит определить следующее:
- число тупиковых окончаний;
- пересечения трубы ПВХ с соединением и в обвод.
Для каждого случаи нужны разные фитинги. Например, желательно при подготовке плана сразу же разделять трубопровод на отрезки в зависимости от длины труб из ПВХ. На схеме вы будете видеть участки, где нужны прямые соединения. Для них применяется самый простой фитинг – это муфта. А там, где следует менять диаметр трубы, нужно использовать специальные фитинги.
По методу соединения фитинги можно присоединять к трубам следующими способами:
- пайка;
- внешняя резьба;
- внутренняя резьба.
Однако стоит отметить, что почти все фитинги имеют как внешнюю, так и внутреннюю резьбу.
Область применения
Компрессионный (ещё одно название прижимного фитинга) соединитель применяется в коммуникациях различного назначения:
- частном доме;
- многоэтажной застройке;
- коммунальных сетях;
- промышленных трубопроводах.
Им удобно монтировать стыки в угловых поворотах, на ответвлениях, при стыковке каналов разных диаметров. Устройство незаменимо при ремонте трубопроводов, когда в соединениях сгнивает резьба, а нарезать её заново нет возможности.
С помощью прижимных элементов монтируются не только металлические, но и металлопластиковые каналы. Соединители выдерживают любую рабочую среду: горячий пар, воду, газы, нефтепродукты.
Об устройстве и монтаже обжимных устройств рассказывается в этом видео:
Фитинги для полипропиленовых труб: обзор фасонных элементов
Для монтажа систем водоснабжения, канализации и отопления необходимо приобрести разные виды фитингов для полипропиленовых труб, благодаря которым осуществляется соединение участков сети, разветвления, переходов, обводов, подключения к сантехническим приборам. Фасонные части представлены раструбными элементами, вследствие чего они надеваются на торец труб, которые предварительно нагреваются при помощи сварочного утюга. Подбираются размеры фитингов в мм для полипропиленовых труб, согласно габаритам изделий.
Обратите внимание! Трубы ПП и фитинги к ним должны быть изготовлены из одинакового материала, рассчитаны на одно и то же давление и температуру транспортируемой жидкости. Полипропиленовые фитинги могут быть полностью изготовленными из пластика или же являются комбинированными, в этом случае впрессовываются металлические вставки, имеющие наружную или внутреннюю резьбу
Первый тип изделий используется при любом способе прокладки магистрали, в том числе и скрытом. Такие фитинги отличаются повышенной прочностью, при этом имеют более высокую стоимость. Соединение элементов системы происходит посредством пайки, что обеспечивает надежные и герметичные швы

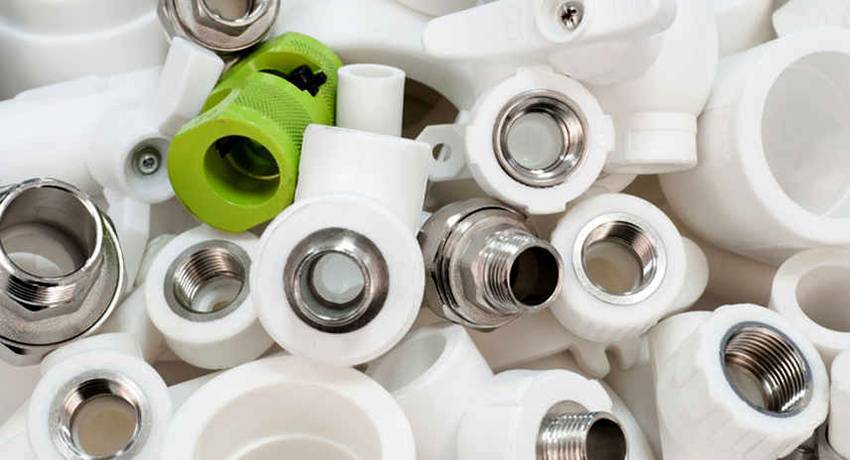

Полипропиленовые фитинги могут быть полностью изготовленными из пластика или же являются комбинированными, в этом случае впрессовываются металлические вставки, имеющие наружную или внутреннюю резьбу. Первый тип изделий используется при любом способе прокладки магистрали, в том числе и скрытом. Такие фитинги отличаются повышенной прочностью, при этом имеют более высокую стоимость. Соединение элементов системы происходит посредством пайки, что обеспечивает надежные и герметичные швы.
В комбинированных изделиях соединен металл с полипропиленом. Фитинги такого типа применяются исключительно при открытом монтаже либо при комбинированном способе укладки, предполагающем частичную установку фальш-панелей, закрывание плиткой, декоративными решетками или гипсокартоном, что необходимо для осуществления контроля за состоянием соединений.
Фитинги подбираются под определенный размер ПП трубы.
Важно также знать, какие бывают фитинги для труб полипропиленового типа по принципу исполнения. Фасонные элементы делятся на литые и сегментные. Первый вариант представлен цельным изделием, которое характеризуется максимальной прочностью и надежностью
Сегментные фитинги состоят из отдельных элементов из полипропилена, которые соединены при помощи пайки. Такие изделия имеют большое количество швов, что снижает их надежность, долговечность и стоимость
Первый вариант представлен цельным изделием, которое характеризуется максимальной прочностью и надежностью. Сегментные фитинги состоят из отдельных элементов из полипропилена, которые соединены при помощи пайки. Такие изделия имеют большое количество швов, что снижает их надежность, долговечность и стоимость.
Составление плана и схемы водопровода
Это один из наиболее важных подготовительных моментов в работе. Чётко продуманная схема поможет правильно выполнить работу по монтажу водопровода, позволит увидеть возможные проблемы, предостережёт от ошибок. Используя схему, можно также рассчитать необходимое количество материалов и их стоимость. Однако не стоит тратить слишком много времени на план — важнее учесть все детали, а как вы это изобразите на листе бумаги, не имеет принципиального значения.
Для составления правильной и удобной схемы вам понадобится лист бумаги и карандаш. Изобразите на этом листе места размещения сантехнических приборов, мебели, которую вы планируете приобрести, и расположение труб. При значительных размерах ванной комнаты и наличии финансов можно позволить себе обшить стены гипсокартонном и трубы проложить за ними.
Если на сегодняшний момент вы устанавливаете только умывальник, ванну и унитаз, а в будущем планируете установку стиральной машины или иных приборов, то об этом стоит позаботиться заранее, чтобы не переделывать водопровод в дальнейшем. Просто внесите в ваш план отдельные выводы с заглушками. Отобразите на вашем плане, под каким углом будут монтироваться трубы, так как они бывают 90º или 45º.
На входе вашей водопроводной системы предусмотрите установку крана, которым вы сможете, в случае необходимости, перекрыть воду, поступающую в квартиру или дом. Определите место для счетчиков воды, а также учтите тип и размеры труб, количество кранов, фитингов, заглушек. Для экономии материалов основные узлы развязки можно расположить в центре вашей схемы, что даст экономию на протяжённости труб. Поможет сэкономить на системе и использование тройников, когда от одной ветки, например, от ветки умывальника, отходит ещё ветка и к стиральной машине. Возможно, это не очень смотрится, но зато экономит трубу длиной, равной расстоянию до умывальника. Для большей наглядности можно нарисовать расположение всех деталей водопровода на стене в ванной.
Фитинги с использованием резьбовых элементов
Отличие таких фитингов в том, что у них присутствует внутренняя резьба, а размеры диаметра и стандартного шага определяют по специальным ГОСТам. Детали монтируются в несколько этапов:
Торцевую часть трубы оснащают резьбой. Это производят одним из двух способов: приваривают резьбовой сгон или нарезают необходимое число витков.
Далее подбирают контргайку, имеющую нужный размер, и накручивают элемент на трубный сгон.
Затем на сгон накручивается полимерная уплотнительная лента ФУМ, а поверх ее необходимо накрутить фитинг.
Стык нужно поджать при помощи контргайки.
При обустройстве разъёмных соединений наиболее оптимально использовать резьбовые элементы. Если в трубах предположительно будет транспортироваться агрессивная жидкость, для их соединения лучше выбрать фитинги, для изготовления которых использовалась нержавеющая сталь.
