Формы для колодезных колец своими руками

Варианты использования и положительные моменты

С их помощью делались канализационные бетонные колодцы и отводы. Они широко используются в строительстве для прокладки кабельных линий и прочих капитальных сооружений. Но наш предприимчивый народ быстро рассмотрел полезные качества этого материала в частном строительстве.

Прежде всего, железобетонное кольцо прекрасно подходит для укрепления стенок питьевых колодцев.

Материал относится к экологически чистым. С помощью этих конструкций легко и быстро можно организовать достойный, долговечный септик в доме или на даче.

Цена изделия, по сравнению с кирпичом, камнем или металлом, получается существенно ниже.

Плюс технология производства позволяет отлить кольца своими руками, что еще более удешевит конструкцию.

Единственным относительным минусом можно считать вес бетонного кольца для колодца. Но и он не настолько велик, для этой работы совсем не обязательно нанимать мощный кран. Вполне реально обойтись автомобильным манипулятором или несколькими крепкими мужскими руками и системой рычагов.

Существующие стандарты бетонных колец для колодцев:

Совет: кроме обустройства колодцев и септиков, бетонное кольцо для колодца на даче может использоваться для создания небольшого погребка. Но для этой цели, конструкцию лучше делать самостоятельно.

Как и из чего сделать формы для бетонных колец

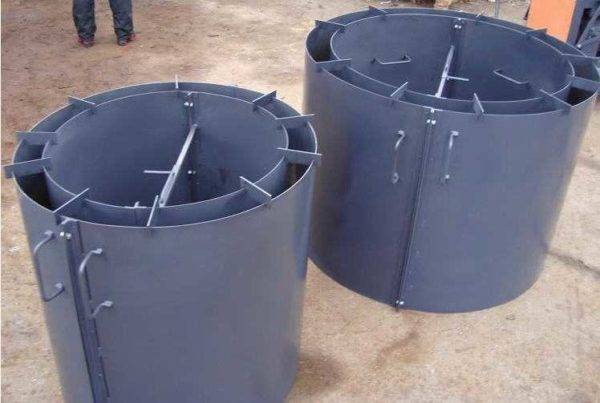

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

  • приварив уголки с просверленными дырками, стягивать болтами;
  • сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Опалубка

Общие сведения

На фото мы видим один из вариантов конструкции опалубки. Железобетонные кольца – одно из лучших решений для сооружения бетонных колодцев и септиков. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.

Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.

ЖБ кольца – лучшее решение для септика.

Для этого необходимо решить три задачи:

  1. Изготовить форму – опалубку для изделия;
  2. Замешать качественный бетонный раствор;
  3. Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки, не повредив последнюю.

Важно обеспечить простой демонтаж опалубки. Важно! Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно

Важно! Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно

Изготовление формы

Учимся делать форму для колец.

Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.

Совет! Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.

Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.

Стандартные размеры изделия по ГОСТ.

Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.

Важно! Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий. Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки

Теперь к делу.

Изготовить форму самостоятельно вам поможет пошаговая инструкция:

  1. Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны. Привариваем петли вдоль линии будущего разреза.
  2. Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях. Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.
  3. Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу. Открываем и разрабатываем цилиндр.
  4. Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри. Привариваем петли изнутри вдоль линий.
  5. Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход. Зеленым цветом обозначена подвижная створка, которая открывается внутрь.

Как сделать кольца для колодца своими руками?

В попытках снизить себестоимость монтажа, многие ищут ответ на вопрос «Как сделать кольца своими руками?» Для их производства используют съемную форму, сделанную нужного размера. Прежде чем залить её раствором и хорошо уплотнить, пустоту заполняют арматурой, затем заливают бетонной смесью. Как только бетон затвердеет, форму можно снимать, а опускают самодельные ЖБИ только спустя 3-4 недели.

При самостоятельном изготовлении деталей важно проводить все манипуляции на том участке, где планируется установить гидротехническую конструкцию. Это снизит расходы на транспортировку. Форма должна стоять на ровной поверхности, а после ее заливки важно иногда смачивать изделие, чтобы предотвратить растрескивание

Изготовление формы для колец своими руками

Материалы

Из каких материалов можно соорудить опалубку? Подойдут любые подручные материалы достаточной прочности, чтобы сделать несколько изделий:

  • доски;
  • листы или изделия из металла;
  • пластик.

Деревянная опалубка

Металлические формы станут наиболее надежным и долговечным вариантом, такую опалубку можно в будущем сдавать в аренду. Упростит изготовление использование бочек или труб соответствующего диаметра. Сваривание отдельных листов с последующим изгибанием занимает больше времени и требует физических усилий.

Самодельная форма из металлических листов

Технология

Металлическая форма для производства колодезных колец, материалом для которой служат две бочки разных диаметров, сооружается по простой технологии:

У обеих бочек срезается дно.
На внутреннюю и внешнюю сторону большего изделия наносится вертикальная разметка, делящая его на две равные части.
С помощью сварочного аппарат или заклепок с внешней стороны цилиндра крепятся металлические уголки. Они располагаются вдоль все линии разметки или тремя парами: вверху, посередине и внизу

Элементы должны располагаться точно напротив друг друга.
В уголках сверлятся отверстия под болты, которыми будет осуществляться крепеж формы.
Бочка разрезается болгаркой с внутренней стороны, работать следует осторожно, чтобы не задеть приваренные детали крепления.
Следующий этап – подготовка внутреннего цилиндра. Бочка меньшего размера также размечается вертикальными линиями.
По разметке привариваются уголки для последующего соединения частей. В этом случае они размещаются с внутренней стороны цилиндра.
Бочка разрезается с наружной стороны.
Для удобства к цилиндрам приваривают ручки – к внешнему снаружи, к внутреннему – изнутри.

В этом случае они размещаются с внутренней стороны цилиндра.
Бочка разрезается с наружной стороны.
Для удобства к цилиндрам приваривают ручки – к внешнему снаружи, к внутреннему – изнутри.

Изготавливая колодезное кольцо своими руками, нельзя забывать об элементах для его перемещения. Это могут быть монтажные петли из металла, соединенные с арматурным каркасом или сквозные отверстия. Второй вариант более приемлем, ведь при монтаже колодцев петли приходится срезать. Чтобы появились проушины для строп, в форме вырезают отверстия и вставляют деревянные круглые чурки толщиной 4-5 см.

Приготовление бетонного раствора

Чтобы бетон получился высокого качества, необходимо соблюдать рекомендуемые пропорции ингредиентов. Расчет долей ведется, ориентируясь на основу — цемент:

  • песок 2:1;
  • гравий 3:1, 4:1;
  • вода – 0,5-0,7.

Гравий предварительно замачивают в воде. Первыми смешивают песок и цемент, затем доливают воду. После перемешивания раствора засыпают гравий.

Производственную площадку размещают вдали от солнечных лучей, под навесом. Быстрое высыхание влаги из бетона уменьшает его прочность. Работать над изготовлением колец для колодца любого диаметра лучше при температуре не ниже +80.

Бетономешалка для раствора

Сооружение деревянной опалубки

Внутренняя и внешняя опалубка может быть изготовлена из обычной строганной доски и фанеры. Строганная доска берется толщиной от 20, до 50мм. Фанеру лучше брать потолще 10 – 12мм.

Доска будет составлять тело барабана. Крепиться она будет к сбитым или склеенным кольцам из фанеры.

Вначале скрепляются между собой 2 – 3 листа фанеры, листы берутся на 300 – 400мм больше внешнего диаметра кольца. После из этой заготовки электролобзиком делается выкройка, для внешнего и внутреннего контура опалубки. При расчетах, не забывайте учитывать толщину строганной доски, которой будет обшиваться контур.

Контура делается 2, сверху и снизу. После этого оба контура обшиваются заготовленной доской и разрезаются на сектора, для удобства демонтажа после застывания конструкции.

Сектора внешней опалубки можно скреплять деревянными планками или лучше металлическими обручами. Изнутри опалубка разрезается на 2 сегмента и на границе стыковки сегментов делаются съемные планки шириной 20 – 30мм. После застывания, съемные планки снимаются и сегменты внутреннего контура вытаскиваются.

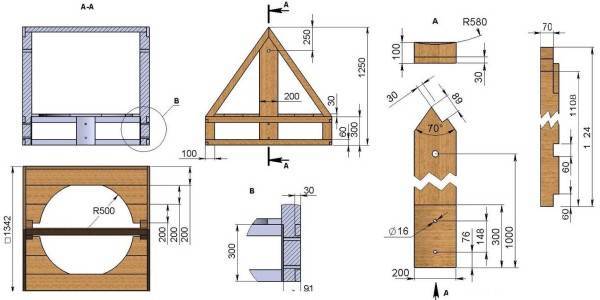

Конструкции, схемы и чертежи

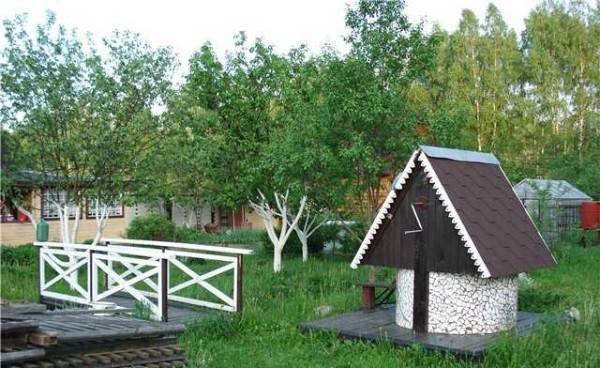

Для начала давайте определимся, сколько стен будет у нашего домика. Вы можете выбрать прямоугольный или шестигранный сруб.

Четырехгранная версия смотрится более традиционно, но и у шестигранной есть свои достоинства. Конструкция такого сруба позволит вам сэкономить место, она занимает меньше площади и хорошо подходит для небольших участков. В остальном же это больше дело вкуса, каждый вариант можно по-своему обыграть, декорировать, украсить.

Бывают более упрощенные схемы открытого вида без стен. Они так же хорошо выполняют свою функцию, но их легче изготовить. Также конструкции бывают закрытого и открытого типа. Закрытая конструкция отличается тем, что полностью скрывает колодец, а открытая состоит из стен по высоте бетонного кольца и крыши.

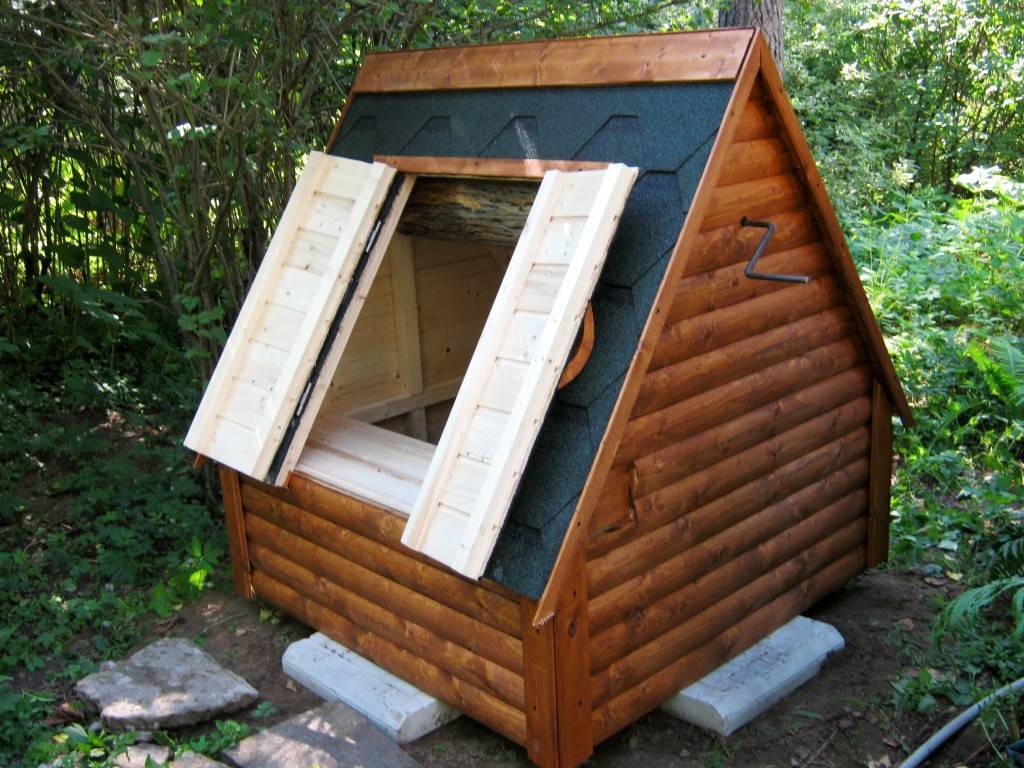

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

  1. опорная стойка из 100*200 мм
  2. короткие опорные стойки из того же бруса 100*200 мм
  3. крепежный брус 30*60 мм
  4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Заливка бетонной смеси в форму

Когда все подготовительные работы завершены, приступают к изготовлению колодезного кольца.

Порядок работ:

  1. Подготовка основания. На ровную поверхность укладывают лист железа или деревянный щит.
  2. Сборка формы. Устанавливают заготовки (одна в другую), тщательно закрепляют части опалубки.
  3. Армирование формы. Между внешней и внутренней стенками опалубки опускают армирующий каркас, фиксируя его положения клиньями.
  4. Заливка конструкции. Густой бетонный раствор (В/Ц=0,5) укладывают в межкольцевое пространство небольшими слоями (около 100 мм) и уплотняют, используя стальной штырь диаметром 20 мм. Сметанообразный раствор (В/Ц=0,7) сразу заливают в форму до краев, а затем уплотняют смесь штырем.
  5. Выравнивание колец. После заполнения всей формы, приступают к разравниванию торца бетонного кольца, докладывая мастерком раствор, где его не хватает. Изделие накрывают полиэтиленом или плотной тканью.
  6. Снятие опалубки. К распалубке приступают через 3-4 дня (если бетон был густой), через 5-7 дней (если раствор был жидкий), оставляя кольцо на металлическом листе или деревянном щите.
  7. Дозревание бетона. Железобетонное кольцо обматывают упаковочной пленкой, чтобы состав дозревал равномерно в течение 2-3 недель, набирая окончательную прочность.

Рекомендуется смачивать изделие водой через каждые 4-5 дней во время дозревания бетона.

По такой же технологии делают кольца для выгребной ямы. Подробную информацию о классификации и методах изготовления бетонных колец для канализации можно узнать из этой статьи.

Полезное видео по теме

В видео-ролике мастер самостоятельно собирает металлическую форму, обмазывает ее стенки отработанным маслом, готовит бетонный раствор и заполняет опалубку. С помощью специального оборудования смесь в форме тщательно уплотняют, чтобы не было в стенках колодца дефектов.

В видео показано, как легче снимать опалубку, начиная с внутреннего кольца. Кстати, колодезное кольцо изготавливается без армирующего каркаса, поэтому толщина изделия составляет не менее 15 см.

В этом видео-ролике форма рассчитана на отливку более тонкого железобетонного кольца. В качестве армирования мастер использует стальную проволоку. В сюжете более подробно показан процесс закладывания ингредиентов в бетономешалку.

Как видите, сделать железобетонные кольца для колодца вполне под силу любому здоровому мужчине. Особых навыков в изготовлении форм и замешивании бетонного раствора не требуется.

Маленькие хитрости можно посмотреть в видео-сюжетах на эту тему. За месяц человек своими силами может отлить до десяти железобетонных колец, используя одну форму. Этого вполне хватит для обустройства шахты колодца. Его глубина зависит от уровня залегания водоносного слоя на вашем участке.

Имеете опыт изготовления бетонных колец? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях своего метода. Оставлять и задавать вопросы по теме статьи можно в форме, расположенной ниже.

Опалубка своими руками

Если подразумевается использование металлической опалубки, можно задействовать лист толщиной от 2 до 8.00 мм. В качестве альтернативного варианта можно использовать струганые доски 20-49 мм.

Для того, чтобы изготовить наружную стенку опалубки, необходимо сделать несколько деревянных форм, обшитых хорошо оструганными и подогнанными досками. Обшивка выполняется по наружному ободу внутреннего и внутреннему ободу – внешнего. Система получается сборно-разборной и обеспечивает удобство работ.

Расчет

Если следует получить кольцо толщиной 80 мм, высотой 90 см, диаметром 1.0 м, во внимание принимаются указанные расчеты:

  • вычисление внутреннего диаметра наружного кольца – А = В + 2С;
  • В – это диаметр готового изделия – 1.0 м – 1000 мм;
  • С – это толщина доски – 20 мм;
  • А = 1000 + 2*20 = 1040 мм – это диаметр (внутренний) наружного кольца опалубки.

Ширина кольца бывает любой, но чаще всего используется материал 150 мм.

Исходя из этого, можно вычислить наружный диаметр внешней стенки:

  • А2 = А + 2Д, где Д – ширина материала – 150 мм;
  • А2 = 1040 + 2*150 = 1340 мм.

Не следует забывать про внутреннюю обработку опалубки, иначе снять конструкцию будет сложно

Учитывая толщину готового изделия 80 мм, можно посчитать наружный диаметр внутреннего кольца опалубки:

  • А3 = D – 2b – 2С;
  • D – диаметр кольца, который следует получить – 1000 мм;
  • b – толщина готового ж/б кольца – 80 мм;
  • С – толщина доски – 20 мм;
  • А3 = 1000 – 2*80 – 2*20 = 800 мм.

Учитывая ширину внутренней стенки опалубки Д – 150 мм, высчитывается внутренний диаметр внутренней стенки:

А4 = А3 – 2Д = 800 – 2*150 = 500 мм.

Опираясь на полученные параметры можно приступать к возведению деревянной формы для бетонных колец своими руками. Представленные расчеты могут использоваться для сборки любой опалубки. Необходимо лишь в исходные данные подставить свои значения.

Сборка

Для изготовления опалубки понадобится щит, который изготавливается следующим образом:

  • из доски 20.0 мм собирается щит квадратной формы, 40 мм;
  • доски плотно подгоняются друг к другу и располагаются перпендикулярно по отношению друг к другу;
  • размеры основы зависят от габаритов кольца;
  • например, при наружном диаметре внешнего кольца 1340 мм потребуется обустройства щита 1350х1350 мм.

Дальнейшая последовательность действий состоит в следующем:

  • на основу наносится круговая разметка с опорой на полученные расчеты;
  • в центре опоры вбивается гвоздь, на который крепится прочный тонкий шнур;
  • на шнуре отмеряется заданное значение, крепится карандаш;
  • вычерчивается внутренние и наружные окружности;
  • производится выпил ножовкой;
  • готовые изделия попарно обшиваются досками высотой 100 см/толщиной 20 мм;
  • доски должны быть плотно подогнаны;
  • готовые цилиндрические стенки распиливаются на четыре части, с учетом зазоров, который будут в опалубке в собранном виде;
  • при соединении опалубки используют стальные скобы.

Если необходимо построить колодец своими руками из бетонных колец, то следует помнить, что дополнительно потребуется изготовить дно, крышку, люк
