Фундамент под печь в бане: размер, заливка своими руками

Установка электрической печи

Устройство печи в бане может быть создано на основании электрического котла. Это наиболее безопасный вариант. Риск возгорания минимален. Нередко именно этот вариант оптимален, несмотря на повышенные затраты на топливо. Однако, нельзя забывать о том, что все же корпус сильно нагревается. А значит основные правила, как ставить печку в бане должны соблюдаться, но расстояние может быть значительно меньше от окружающих объектов.

В данном случае как установить банную печь на деревянный пол, как расположить печь в бане или же установка печи в парной подчиняется неизменным правилам. Однако эксплуатация такой конструкции отличается безопасностью, автоматизацией, удобством и чистотой.

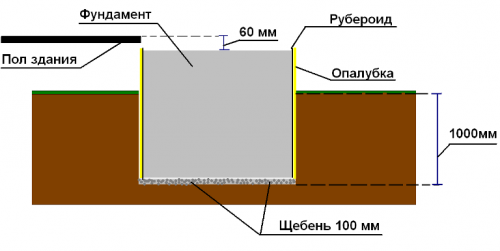

Как сделать бетонный фундамент для печи своими руками

Бетонные конструкции наиболее распространены, когда требуется крепкая основа под нечто тяжелое. Поэтому алгоритм здесь настолько хорошо отлажен, что сделать самому фундамент для печи из кирпича будет несложно. Нужно только следовать следующей инструкции:

Рассчитать размеры печки, чтобы определить габариты фундамента.
Сделать разметку на земле, не забывая, что ширина и длина конструкции основы должны быть больше параметров печи на 15–20 см. Разметка делается колышками.
Вырыть яму на рассчитанную ранее глубину. Обычно это около 1 метра.
Насыпать песок на дно, 10–15 см, утрамбовать, проливая водой.
Добавить гравий с небольшими фракциями (30 см). Также утрамбовать, можно пролить водой с песком.
Собрать опалубку из досок или фанеры, скрепив металлическими уголками, чтобы конструкция была крепче.
Установить опалубку в котлован.
Сделать гидроизоляцию с помощью полиэтилена или рубероида. Материал должен полностью закрыть дно, иметь нахлест на опалубку. Части рубероида можно прикрепить к опалубке строительным степлером.
Сделать армирование, которое позволит фундаменту стать жестче. Для этого берутся прутья с диаметром 12 мм, которые можно соединить сваркой или вручную проволокой. Сетка помещается в котлован.
Приготовить бетонную смесь, использовав песок, цемент, щебень.
Перемешать сухую смесь, добавить воды.
Замешать раствор, добиваясь нужной густой консистенции. Лучше всего использовать бетономешалку.
Смочить опалубку водой, чтобы она не забирала воду из будущего бетонного слоя.
Залить бетон в котлован, не выходя за рамки опалубки. Если котлован большой, можно заливать бетон послойно, чтобы было удобнее выпускать из него воздух. Но если размеры невелики, можно сделать единый слой. От фундамента до пола должно остаться чуть больше 10 см, чтобы можно было положить 2 слоя кирпича.
Проверить, ровный ли слой бетона, нужно до того, как он застынет.

Бетонный фундамент подойдет под любую печь

Фундамент будет высыхать 2–3 недели, на это время его нужно укрыть полиэтиленом и проливать водой по графику. Верхняя часть опалубки снимается после окончательного высыхания бетонной части. Место, где была опалубка, заполняется щебнем и песком.

Расположение печи в бане

Классическая русская баня имеет неотапливаемый предбанник, парилку, совмещенную с моечной. Современные проекты гораздо удобнее в эксплуатации, обычно имеют следующую планировку:

предбанник – в это помещение обычно выходит топка печи;
парилка – внутри этой комнаты находится сама печь и каменка;
моечная – оснащена крупногабаритным водостоком (трап или сифон);
комната отдыха – отдельное помещение внутри бани или в мансардном этаже.

Вариант планировки бани и расположения печки.

Поэтому печи оснащаются выносным или телескопическим топливным каналом, монтируются внутри стен/перегородок между парной и предбанником, чтобы обогреть все имеющиеся комнаты, отделенные друг от друга перегородками.

Выносной топливный канал банной печи.

При этом установленный подобным образом отопительный прибор следует изолировать от несущих/ограждающих конструкций из горючего материала:

под печью укладывается лист железа, асбеста или любого другого негорючего материала (кирпич, клинкер, керамогранит);
места примыкания стен/перегородок к топке обкладываются керамическим или глиняным кирпичом (разделка);
на стены крепятся фартуки или экраны из термостойкого листового материала (можно облицевать для повышения качества интерьера).

Заводские защитные экраны для банной печки.

В большинстве случаев банная печь имеет дымоход, внутри которого сохраняются высокие температуры, присутствуют искры, опасные деревянным конструкциям здания. Поэтому в местах прохождения труб дымохода перекрытий и кровли монтируются разделки, заполненные термоизоляционными материалами.

Важно! Обеспечение комплекса указанных мероприятий обязательно для деревянной бани или постройки с деревянным полом, независимо от энергоносителя, использующегося в отопительном приборе. Внутри самой парилки печь можно расположить по-разному:

Внутри самой парилки печь можно расположить по-разному:

сместив к углу – высвобождается рабочее пространство помещения;

В обоих случаях следует учесть, что по существующим нормативам пожаробезопасности минимально допустимое расстояние от не футерованных изнутри металлических печей до горючих конструкционных материалов стен составляет 1 м. Печь по центру парилки очень неудобна в обслуживании и во время парных процедур. Поэтому в 99% случаев используются защитные экраны, позволяющие максимально придвинуть обогревательный прибор к стене.

Полезные советы

Довольно часто при строительстве основания под печь используются железобетонные плиты толщиной 15 – 20 см. Плита может монтироваться на свайные или столбчатые опоры.

Такой вариант фундамента рекомендуют сооружать на участках с глинистым грунтом и поверхностными грунтовыми водами.

Если вы планируете соорудить тяжелую кирпичную печь, то нужно строить отдельный фундамент. Стенки этих двух сооружений не должны находиться ближе, чем на расстоянии в 5 см.

Размеры фундамента должны превышать размеры самой печи на 5 см по всему периметру.

Особое внимание необходимо уделить определению глубины промерзания почвы. Для этого рекомендуется воспользоваться услугами специалистов, так как самостоятельно это сделать довольно непросто

Определяться с видом печи, которая будет установлена нужно на этапе проектирования. От того, какую печь вы планируете установить в бане, будет зависеть и тип основания под нее.

В любом случае, какую бы печь вы не выбрали, если строительство фундамента под нее будет выполнено правильно с соблюдением всех правил, баня будет доставлять только удовольствие.

Необходимость строительства фундамента под печь

Нужно ли фундамент под печь в баню делать или нет, определяется ее массой, которая напрямую зависит от размера данной постройки. Чем больше внутренний объем помещения, тем требуется для его обогрева более массивный отопительный агрегат.

Банная печь

Если вес печки превышает 700 кг, то в этом случае требуется делать основание для нее. Более легкие конструкции не нуждаются в фундаменте. Их можно устанавливать непосредственно на прочный пол сооружения. При этом следует соблюсти правила пожарной безопасности.

Масса отопительных устройств, изготовленных из различных материалов, варьируется в широком диапазоне. Для обогрева используют готовые заводские агрегаты или самодельные.

Необходимость устройства основания вызывается возможностью просадки тяжелой печки в результате подвижек грунта. Также из-за неравномерного распределения нагрузки на почву отдельные части конструкции могут дать осадку, а это приводит к перекосам и трещинам в стенках.

Когда баня построена на ленточном, свайном или столбчатом фундаменте, тогда под тяжелую печь основание делают отдельно, не связанным со всей опорной конструкцией. Это вызвано необходимостью минимизации возможности деформации печи при просадках общей основы. При относительно небольшом весе печей (до 1,5 т) допускается выполнять связку их мелкозаглубленных опорных конструкций и цоколь баньки.

Если основанием под баню служит монолитная железобетонная плита (либо даже сборная), то она же используется в качестве печной опоры. Отдельную основу в таком случае строить не требуется.

Фундамент под металлическую печь (или кирпичную) при ее массе менее 0,7 т устанавливают на простую (безопасную с противопожарной точки зрения) основу. Сооружают ее в такой последовательности:

на раствор из глины, равномерно распределенный по поверхности пола в нужном месте, укладывают лист асбеста;
сверху на него кладут железо;
устанавливают печь.

Размеры листов железа и асбеста должны подбираться так, чтобы они выступали за все края обогревательного агрегата минимум на 0,25 см.

Металлическая печка на кирпичном основании

Для печного агрегата из металла весом менее 700 кг допустима даже установка на деревянное половое покрытие. Только следует соблюдать противопожарные правила. Железные обогревательные приборы гораздо прочнее своих кирпичных или каменных аналогов. Из-за просадки грунта они только перекашиваются, но могут даже завалиться. Чтобы такого не случилось, под них монтируют опорную конструкцию.

Конструктивные решения

Фундамент под банную печь может быть расположен:

ниже отметки пола;
соответствовать уровню пола;
находится выше.

Если сделать уровень основы под печь ниже отметки пола бани, то пол будет прогреваться под воздействием циркуляции в подполе. При этом возникает возможность растапливать печь из парилки, а не из предбанника. Еще одним плюсом такого расположения фундамента есть самостоятельная просушка пола, которая важна из-за повышенной влажности.

Выполняя такую конструкцию своими руками, необходимо располагать поддувало ниже уровня пола в чистоте. Это шаг нужен для того, чтобы система циркуляции работала без проблем. Классический фундамент выполняют из бута или монолитного бетона, при этом периметр основы должен быть больше габаритов печи на 15 см.

Чаще всего под печь заливается небольшое плитное основание

Различают два вида оснований:

для печи, изготовленной из кирпича;
для печи, выполненной из листовой стали.

Отличаются эти конструкции несущей способностью: первая выдерживает большие нагрузки, чем вторая.

В зависимости от почвы, на которой располагается баня, различают такие виды оснований:

заглубленное;
мелкозаглубленное;
плитное.

При выполнении строительных работ своими руками необходимо выполнять основание под печь совместно с изготовлением всего фундамента под баню.

Высота печного фундамента

Варианта тут три:

ниже уровня пола;
на одном уровне;
выше.

Вопросы могут возникнуть только насчет того, зачем делать основание печи ниже чистового уровня пола. Ответ состоите из двух частей:

Чтобы воздух для горения забирался из подпола. Тогда печь, если есть желание можно топить из парилки, а не из комнаты отдыха или предбанника: кислород в помещении не выжигается, так как «тянется» из- подпола. Только в фундаменте должны быть вентиляционные отверстия, обеспечивающие поступление воздуха.
Чтобы пол был теплый. Несмотря на усиленную циркуляцию в подполе, полы при таком расположении печи прогреваются быстро. Тогда никаких проблем с холодным полом, будь он хоть деревянным, хоть бетонным, не будет.

Как организовать подачу воздуха для горения из подпола

Также, бонусом, при таком расположении идет отсутствие проблем с просушкой пола. Только это справедливо только при правильно сделанном водоотведении и гидроизоляции пола.

Работать все будет в том случае, если поддувало будет находится ниже уровня чистового пола. Если фундамент сделан на одном уровне с полом или выше, а забор воздуха необходимо организовать из подпола, металлическую печь модернизируют (на фото вариант справа). В боковину вваривают толстостенную металлическую трубу с шибером. Заслонкой регулируют уровень подачи воздуха и интенсивность горения

Только обратите внимание, что при нарушении целостности печи, ее снимают с гарантии (если есть)

Более подробное изображение переделок печи

Точно также — ввариванием трубы — решаются проблемы с горением уже установленной печи. Проблемы возникают из-за нехватки кислорода. А оно спровоцировано нынешними технологиями: для уменьшения теплопотерь и расходов на отопление мы делаем дома и бани — термосы. Если забыть сделать вентиляцию или сделать ее недостаточно эффективной, то печь горит плохо. Тут, правда, есть вариант, не требующий вносить изменения в печь: трубу, идущую от вентиляционного отверстия в фундаменте, выводят в районе поддувала. Иногда достаточно подвести под доски, иногда нужно выводить вровень с полом или чуть выше. Не самый лучший и эстетичный вариант, но печь будет гореть нормально.

Обратите внимание, что если фундамент печи находится вблизи от основания бани (дома), необходимо делать их несвязными. Это означает, что они не должны касаться друг друга

Между ними должен быть зазор не менее 5 мм для железной печи и 50 см доя кирпичной. В случае с железной печью зазор можно заполнить слоем теплоизолятора (базальтового картона).

Как сделать фундамент под печь в баню своими руками

Самые первые вопросы, которые возникают, это так ли уж нужен фундамент под печь и если нужен, то зачем.

Как сделать фундамент под кирпичную печь

Этапы работ по обустройству мелкозаглубленного фундамента под печь :

После полного застывания бетона снимаем опалубку и обмазываем стенки фундамента гидроизоляционной мастикой.

Свободное пространство между стенками фундамента и стенками котлована засыпаем песком или мелким гравием. Песок предпочтительнее.

Плитный фундамент на столбчатой опоре

Обустройство плитного фундамента на столбчатых опорах:

Важно! Желательно не делать перерывов между заливкой столбов и заливкой плиты. Иначе конструкция получится разъединенной, а необходимо, чтобы получилась монолитной

После высыхания бетона спустя примерно месяц поверхность плиты покрываем гидроизоляционным материалом. После чего можно смело обустраивать печь.

Плиты на винтовых сваях:

Вместо бетонных столбов можно использовать винтовые сваи. Их закручивают в грунт с помощью резьбы. В результате почва уплотняется, и осадка фундамента будет минимальной.

Фундамент под печь бани из бутобетона

Важно! Если высота фундамента большая, то следующий слой камней и бетонной заливки можно выполнять на следующий день. Если высота фундамента такова, что достаточно 2-х слоев, то можно все сделать за один день

Последний слой камней должен заканчиваться на таком уровне, чтобы до чистового пола оставалось 6 – 7 см.

Поверхность стенок фундамента необходимо гидроизолировать мастичным материалом. Пространство между фундаментом и стенками котлована засыпаем песком. В дальнейшем кладка печи начинается с уровня на 6 – 7 см ниже уровня пола.

Также не забывайте, что между фундаментом бани и фундаментом под печь обязательно должен быть зазор 5 см, который лучше всего заполнить песком.

Как сделать фундамент под металлическую печь для бани

Как уже писалось выше, иногда под железную печь также делают фундамент, хоть ее вес не так уж и велик. Если пол в бане бетонный, то делать фундамент под железную печь не нужно. А если деревянный, то не обязательно, но можно.

Красный кирпич можно укладывать как по всей площади основания фундамента, так и только в качестве опорных столбиков. Также весь фундамент под металлическую печь можно выполнить из кирпича.

Важные принципы, или как не допустить ошибку?

Каждый строитель бани желает, чтобы она прослужила как можно дольше. Во многом это зависит от того, на каком основании стоит печь. Поэтому нужно помнить про самое основное правило, которое должно соблюдаться: основание под печь должно строиться вместе с фундаментом под баню. Особенно если речь идет про ленточный фундамент. Нужно учитывать, что глубина заложения всей конструкции должна быть приблизительно одинаковой.

Но если баня уже построена (или под нее перестраивается старая постройка), то ни в коем случае нельзя под печь делать ленточный бетонный фундамент. Особенно если печь будет тяжелой. Иначе не избежать усадки, а в дальнейшем и разрушения печи. Единственно правильное решение данной задачи — это сделать столбчатый или же свайный фундамент. А сверху уже делать бетонную плиту. Но в любом случае нужно не забыть, что между основанием и печью должна быть гидроизоляция. Как все это правильно сделать — можно увидеть на видео:

Важные принципы обустройства печного фундамента

Чтобы фундамент под печь в бане служил как можно дольше и качественнее, при его обустройстве нужно соблюсти ряд важных правил.

Во-первых, возведение опорной конструкции для печного агрегата наиболее предпочтительно осуществлять одновременно со строительством фундамента для бани. При этом глубину их заложения следует выдерживать на одинаковом уровне. Заливать фундамент в будущем по уже обустроенному основанию запрещается – в данном случае интенсивность усадки будет различаться, что в результате приведет к разрушению банной печи. Выход из такой ситуации – устройство столбчатого, свайного или другого подходящего типа основания, не связанного с основной опорной конструкцией.

Фундамент для кирпичной печи обустраивается вместе со строительством бани

Во-вторых, строительство печного фундамента осуществляется отдельно от основания стен, чтобы опорная конструкция имела условия для свободной осадки. В целях соблюдения приведенного правила, между печной опорой в бане и основанием стены оставляется 30-50-миллиметро вый промежуток, в дальнейшем засыпаемый песком с последующей утрамбовкой.

Печной фундамент не должен быть сопряжен с фундаментом дома

В-третьих, нужно правильно определить габариты фундамента в соответствии с проектными размерами печи. Как отмечалось, границы фундамента должны выступать за пределы банной печки минимум на 50 мм, оптимально – 60-100 мм.

Фундамент и элементы нижней обвязки бани из бруса

В-четвертых, дымовую трубу нужно по возможности обустраивать максимально близко к центру опорного основания. Если возводится массивная печь с мощной дымоотводящей трубой, может возникнуть необходимость устройства индивидуальной опоры для последней. Вне зависимости от выбранного типа основания (столбы или лента/плита), должно обеспечиваться максимально равномерное распределение нагрузок на опорную конструкцию. В противном случае фундамент, а вместе с ним и печь, быстро придут в негодность.

Схема печи банной из кирпича. Нагрузки равномерно распределены по площади фундамента

В-пятых, между банной печью и ее фундаментом обязательно должен быть обустроен гидроизоляционны й слой. Чаще всего эта работа выполняется с помощью рубероида, приклеиваемого к фундаменту в 2 слоя на расплавленный битум. Без гидроизоляции кирпичная кладка отсыреет и разрушится. Помимо этого, увеличится уровень влажности в бане, что не лучшим образом отразится на удобстве ее посещения и эксплуатации.

Гидроизоляция печи от фундамента

Важно! Далее будет рассмотрен порядок обустройства наиболее популярных опорных конструкций для банной печи. Сразу нужно дать некоторые пояснения:

подготовительные работы – от расчистки площадки до засыпки котлована/транше и/ям песком и щебенкой – выполняются в аналогичном порядке для каждого типа основания, требующего соответствующих предварительных мероприятий (кроме свайного). Для примера последовательнос ть действий будет рассмотрена в первых инструкциях. Их можете брать за основу при устройстве рассматриваемых в дальнейшем опорных конструкций;
порядок действий при обустройстве заглубленных и мелкозаглубленны х оснований остается аналогичным. Меняется лишь непосредственно глубина их заложения. Рекомендации в отношении определения подходящего числового показателя данной характеристики приводились ранее;
в инструкциях будут даны рекомендации по обустройству котлована некоторой глубины, бурению отверстий на определенный уровень и т.д. Указанные числовые значения даны лишь в качестве примера. Величина заглубления определяется индивидуально для каждого конкретного случая;
последовательнос ть действий при обустройстве ленточного и плитного фундамента остается идентичной, поэтому инструкция для конструкций этих типов будет оформлена в виде общего руководства под названием «Устройство монолитных печных фундаментов». Меняются лишь параметры котлована. В случае с плитным фундаментом они определяются проектными габаритами возводящейся/уст анавливаемой печи. При заливке же ленточного фундамента, ширину траншеи держат в среднем на уровне 70-120 см (значения могут пропорционально меняться с учетом размеров печи), в зависимости от пучинистости почвы. Рекомендации на этот счет приведены в таблице.

Таблица. Рекомендованная ширина траншеи для ленточного фундамента

Преимущества и недостатки фундамента на столбах

Список достоинств столбчатого фундамента довольно обширен, в нем числятся:

Отсутствие потребности в грузоподъемной спецтехнике;
Возможность устройства свайного поля на склонах;
Высокая скорость возведения;
Отсутствие необходимости в подготовительном выравнивании стройплощадки;
Простота технологии, позволяющая сделать его самостоятельно;
Превосходная устойчивость столбов к пучению;
Дешевизна конструкции.

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Среди недостатков фундаментов на столбах для домов за городом числятся:

Малая устойчивость опор к боковым нагрузкам;
Ограничения по грунтам (для болотистых участков выбирать не стоит).
Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);
Невозможность устройства подвала.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Начинаем заливать фундамент под кирпичную печь своими руками

Фундамент под кирпичную печь

Шаг 1. Разметка под фундамент и яма

После того как вы определились с местом расположения будущей печи, необходимо правильно просчитать ее размеры, исходя из мощности. Это зависит от площади помещения, количества дверей, окно и т.д.
На земле чертим необходимый размер печи. Фундамент должен быть на 15-20 см больше отопительной конструкции. Сделайте разметку и установите колышки, которые будут обозначать границы ямы под котлован.
С помощью штыковой лопаты выройте яму глубиной 70-100 см, в зависимости от плотности грунта и климатического пояса (см. выше).
На дно траншеи укладываем песчаную подушку толщиной 10-15 см. Плотно утрамбовываем совковой лопатой и насыпаем слой гравия средней фракции на высоту 30 см. Налейте ведро воды на поверхность песчано-щебневой подушки и плотно утрамбуйте.

Шаг 2. Установка опалубки и армирование

Приступаем к строительству опалубки из досок. Для опалубки в принципе подойдут любые старые доски или фанеры, которые есть в хозяйстве. Это никак не отражается на технических свойствах фундамента.
Опалубка представляет собой деревянный короб, который для надежности, по углам скреплен металлическими уголками. Между собой доски соедините при помощи гвоздей.
Опускаем готовую опалубку на дно котлована.
После того, как подушка плотно утрамбована, необходимо произвести гидроизоляцию основания. Для этого отмеряем на полиэтилен размер котлована, вырезаем и по периметру опалубки прикрепляем полиэтилен к стенкам с помощью строительного степлера.
Армирование фундамента необходимо для того, чтобы придать жесткости всей конструкции. Армировать будем стальными прутьями с сечением 12 мм, которые необходимо соединить между собой сваркой в виде каркаса или металлической проволокой с сечением 0,8 мм.
Финишными работами по возведению фундамента является состыковка пола с фундаментом. Лучше это сделать с помощью кладки ровного ряда кирпичей.

Шаг 3. Готовим бетонную смесь для заливки фундамента

Готовим смесь следующей пропорции: на 4 части песка берем 1 часть цемента + 3 части щебня средней фракции.

Бетономешалка

Хорошо размешиваем сухую смесь штыковой лопатой и добавляем воду. Замешиваем хорошо раствор с помощью бетономешалки. По консистенции, он должен напоминать густую сметану.

Готовим бетонный раствор

Заливаем этой смесью часть котлована, не доходя до уровня базового пола на 8 см. Эти работы необходимо произвести в течение суток. Раствор бетона должен быть целостным, а не ложиться слоями.

Заливаем и ждем 2 недели

После того, как вы зальете весь котлован бетоном, необходимо еще раз проверить строительным уровнем горизонтальность покрытия. После полного высыхания раствора, будет сложнее исправить свои погрешности.

проверяем строительным уровнем горизонтальность фундамента

Накройте слоем полиэтилена или рубероида фундамент и оставьте на 2 недели до полного высыхания.

Снимаем верхнюю часть опалубки только после полного высыхания, отбивая доски молотком. В образовавшуюся щель насыпьте щебень с песком и хорошо утрамбуйте.
