Футеровка печи отопления — материалы, как сделать и ремонтировать своими руками

Используемые материалы

Огнеупорные материалы для футеровки печей в зависимости от входящих в сырьевой состав ингредиентов подразделяются на следующие классы:

А — изделия, основу которых составляют материалы природного происхождения или синтетическая композиция с добавлением кремнеорганического связующего;
В — в качестве основного ингредиента используется специальный вид глины (шамот);
С — другие компоненты огнеупорных веществ.

Изделия и составы для футеровки печи класса В (кирпич, блоки, мастики и т.п.), основу которых составляет обожжённая шамотная глина доступны, стоят недорого, и поэтому пользуются наибольшей популярностью. Для повышения жаростойкости в сырьё при их производстве могут вводиться порции кварцевого песка, песчаника и других видов горных пород, прочность которых остаётся неизменной при любых значениях температур нагрева.

В качестве дополнительной защиты к шамотным изделиям применяются материалы в форме рулона, плиты или листа. Они укладываются между слоями кладки из жаропрочных и керамических изделий. В перечень таких материалов для футеровки печи, основу которых составляет белая глина, входят:

базальтовая вата;
плотный каолин;
муллито — кремнеземистые маты;
вермикулит и ряд других изделий.

Сухие смеси используются для изготовления огнестойкого раствора, которым обмазывают плоскости топочного бункера и другие элементы кладки. Ими заполняют полости технологических просветов и зазоров, компенсирующих линейное расширение конструктивных деталей печи из металла.

К огнеупорным материалам для футеровки печей можно отнести и термостойкую алюмосиликатную клеевую массу, с помощью которой приклеивают огнеупоры в листовой или рулонной форме. Такой клей также применяют для кладки из шамота, для обмазки тонким слоем стен из кирпича с низкой термостойкостью.

Особенности защитной отделки печей

При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.

Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

Больших бытовых и промышленных.
Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
В случаях использования высококалорийного топлива с исключительно высокой температурой горения.

Виды футеровки

Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:

Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.

Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки

Какой материал подходит для защитной облицовки ковша?

Очень важно выбрать наиболее подходящий материал футеровки, который будет являться долговечным и прочным. Именно от его износоустойчивости будет зависеть и надежность самой защитной облицовки, и продолжительность службы ковша

Важно помнить об этом.

В число оптимальных вариантов для защитной облицовки ковшей входят плиты CDP. Они очень прочные и надежные. Кроме того, они имеют следующие плюсы:

простое и быстрое крепление;
выбор плит разных размеров;
простота их вальцовки;
возможность приобрести их в нашей стране, что намного быстрее и выгоднее, чем заказ из-за рубежа.

Вот сколькими преимуществами обладает качественная футеровка. Что это такое, некоторым, к сожалению, становится известно довольно поздно.

Футеровка кирпичной теплоёмкой печи.

Современное печестроение предусматривает футеровку кирпичных печей огнеупорными материалами.

Вот что написано в википедии по запросу “Футеровка”:

Футеро́вка (нем.Futter «подкладка, подбой») — облицовка огнеупорными, химически стойкими (англ.)русск., а также теплоизоляционными материалами, которым покрывается внутренняя поверхность металлургических печей, ковшей, топок котлов и прочего оборудования. Футеровка производится для обеспечения защиты поверхностей от возможных механических, термических, физических и химических повреждений. В горно-металлургической промышленности футеровка используется для защиты оборудования, связанного с перегрузкой и перевозкой различных материалов, от ударных, истирающих и налипающих воздействий, а также для усиления огнестойкости материалов, из которых изготавливают металлургические и бытовые печи.

Разберёмся как это связано с обыкновенными бытовыми печами и что этот термин обозначает в печестроении.

Места применения футеровки в бытовых печах:

Футеровку применяют для топливника печи.
Футеровку применяют для камер дожига бытовых печей.
Футеровку применяют для защиты наиболее, термически, нагруженных областей печи.

Если, говорить по простому то, для бытовых кирпичных печей, футеровку желательно ставить там где огонь лижет кирпич.

Назначение футеровки в бытовых кирпичных печах.

Футеровка в бытовых печах производится для обеспечения защиты поверхностей от возможных термических повреждений.

Огнеупорная топка в отопительном камине
Огнеупорная топка в отопительном камине

Причины необходимости футеровки в бытовых кирпичных печах.

Керамический кирпич плохо переносит прямое воздействие огня.

При продолжительном воздействии прямого огня кирпичная кладка разрушается.

Почему раньше не футеровали бытовые печи.

Старая Русская печь без футеровки
Печь без футеровки сложенная полностью из огнеупорного кирпича.

Не часто, но всё ещё встречаются среди печников ретрограды считающие что футеровка для печи не нужна и некоторые даже умудряются убедить заказчиков во вреде огнеупорного кирпича внутри печи.

Основным аргументом таких умозаключений становится идея о том что в стародавние времена никакого шамота не применяли и печи стояли по 100 лет.

На мой взгляд позиция эта в корне ошибочна.

В прежние времена, в хороших печах, для топок печей использовали кирпич железняк.

Железняк это специально перекаленный кирпич. Такой кирпич не разрушается под воздействием огня.

Железняк был гораздо дороже, обычного, керамического кирпича и его, не всегда, можно было достать.

Из за дороговизны железняка многие печники использовали для топок обычный керамический кирпич и такие печи, чаще всего, не выдерживали долгого времени.

При этом раньше печи не так сильно перетапливали как сейчас.

При перетопах печь без футеровки не выдерживает и пары лет.

Особенно, больная проблема перетапливания кирпичных печей, среди дачников.

Из за невозможности соблюдения отопительного режима и непонимания принципов работы теплоёмких печей дачники топят кирпичные печи по 3-4 часа, естественно, что кирпичная кладка, не выдерживает таких нагрузок.

Какой материал используется для футеровки современных бытовых печей.

Огнеупорный шамотный кирпич.
Огнеупорные шамотные плиты.
Огнеупорные шамотные лещадки.

Огнеупорное ядро отопительного камина

Для каких кирпичных бытовых печей нужна футеровка и в каких местах.

Для печи голландки футеруется топливник и хайло.
Для плиты варочной, желательно, футеровать всю плиту.
В камине отопительном противоточном футеруется топка и камера дожига.
В печи лежанке футеруется вся лежанка.
В круглой печи в металлическом футляре футеруется топка и первый канал от хайла.

Сложности футеровки бытовых кирпичных печей.

Шамотные материалы имеют более высокий коэффициент расширения при нагреве чем керамические кирпичи.
Для склеивания шамотных материалов не подходят смеси используемые для печной кладки керамических кирпичей.
Футеровка, часто, добавляет инертности печи. То есть в местах футеровки стенка печи утолщается от этого теплопередача становится медленнее.

Нельзя перевязывать красный и шамотный кирпич.
При футеровке, обязательно, оставлять компенсационные зазоры, на расширение, между красным и шамотным кирпичом.
Использовать для монтажа каждого из материалов специальные смеси.
Не заужать каналы печи футеровкой.

Что такое «футеровка»?

Футеровка печи — это устройство облицовочного слоя на внутренних плоскостях топочного отдела, находящихся в постоянном контакте с открытым огнём. В его функцию входит защита внешних стен от повреждений термического, механического, химического или физического характера. Футерование выполняют не только для отопительных устройств бытового назначения, такую технологию применяют при изготовлении металлургических плавильных печей, паровых котлов, ковшей и т. п.

Кроме огнезащиты, жаростойкий материал выполняет теплоизоляционную функцию — снижение потерь тепла. Однако, здесь существует некоторая опасность: слишком толстый слой футеровки приведёт к снижению КПД прибора, так как потоки тепловой энергии будут «улетать» через дымоотвод на улицу, а не распространяться внутрь помещения.

Футеровка промышленных печей

Футеровочные работы имеют разные цели, поэтому выделяют теплоизоляционную, огнеупорную и кислотоупорную футеровку.

Теплоизоляционная футеровка обеспечивает предохранение оборудования от влияния агрессивных веществ и значительного снижения тепловых потерь. Чаще всего этот вид используют при футеровке промышленных печей. Наиболее популярный материал, используемый при футеровке данного типа, является жаропрочный кирпич – обладает высокими теплоизоляционными показателями и способен выдерживать большие перепады температур.

Назначение кислотоупорной футеровки – обеспечение антикоррозийной защиты внутренних поверхностей оборудования, работающего в агрессивных условиях – под действием кислот, солей, щелочей. В этом случае используется кислотоупорная керамика, базальтовое и диабазовое литьё, углеграфитовые материалы. Выбор состава кислотоупорной футеровки для покрытия производится в зависимости от конкретного оборудования и технических условий его эксплуатации.

Назначение огнеупорной футеровки – защита от воздействия высоких температур, снижение тепловых потерь, эффективное использования тепла. Материал, используемый для этого – огнеупорный кирпич.

Так как футеровка на 90% производится вручную, качество и долговечность такого защитного покрытия напрямую зависят от квалификации специалиста.

В ООО «Схид-будконструкция», Киев к работам по футеровке допускаются только высококвалифицированные мастера. Компания внимательно подходит и к выбору поставщиков огнеупорных материалов. Это, как правило, крупнейшие производители Украины и Европы, качество которых проверено годами. Работы ведутся с соблюдением СНиПов и других регулирующих документов. На все футеровочные работы распространяется полная гарантия качества. Компания «Схид-будконструкция», Киев имеет богатый опыт сотрудничества с крупнейшими промышленными предприятиями Украины и предлагает следующие виды услуг:

футеровку промышленных печей и дымовых труб;

футеровку паровых и водогрейных котлов;

кислотоупорную футеровку;

обслуживание и ремонт футеровки печей.

Огнеупорная футеровка печи изнашивается и для поддержания ее в рабочем состоянии необходимо регулярно ремонтировать ее наиболее пострадавшие участки. Поэтому периодически печь тщательно осматривают, подину прощупывают железным штырем, выявляют все поврежденные места и проводят ремонт футеровки печи и дымоходов.

Футерование труб может быть представлено не только кирпичной выкладкой, но и другими видами. В зависимости от химических свойств выделяют три вида огнеупорных веществ, которые могут использоваться в качестве футеровочных материалов: кислые, нейтральные и основные. Разделение обусловлено различной реакцией разных веществ на вещества, образуемые в процессе горения топлива.

Работы по теплозащите печиЗащитить внутреннюю поверхность топки можно двумя способами:

обработать внутреннюю поверхность материалом с низкой тепловой проводимостью;

использовать защитные экраны, которые будут отражать тепловое излучение. При этом тепло от этого излучения будет уходить из печи вместе с дымом.

При первом способе не стоит путать теплоизоляцию и теплозащиту. При теплоизоляции тепло, выделяемое в печи, остается в рабочей зоне. Теплозащита же только предохраняет определенный участок поверхности от теплового излучения, не задерживая при этом тепло внутри рабочей зоны. Именно для этого при футеровке печи используются теплозащитными, а не теплоизоляционными материалами.

Как уже говорилось ранее, внутреннюю поверхность можно защищать специальными экранами, что зависит от назначения печи. Если в котлах отопления экран не нужен, так как произойдет напрасное расходование тепла, то в банных печах они вполне могут быть применимы.

Раньше для создания печей использовались обычные кирпичи, которые быстро разрушались под тепловым воздействием высоких температур. На смену им пришли кирпичи с более плотной структурой (М-300), которые использовались долгое время, пока не появились шамотные материалы. Они изготавливаются из глины, которая смешана с порошком из обожженной глины с последующим обжигом при высоких температурах.

Шамотный кирпич (ГОСТ 390-96) в настоящее время является оптимальным материалом для футеровки тепловых агрегатов. Основным его отличием от обычных кирпичей являются ярко выраженные теплозащитные свойства. Технология обкладывания шамотным кирпичом внутренней поверхности топки и называется, в большинстве случаев, футеровкой.

Варианты осуществления футеровки

Футеровка топки камина шамотом

Процедуру проводят разными способами, самый подходящий выбирают с учетом материала, из которого изготовлена печь либо камин. Также на выбор влияет время проведения укладки облицовочного слоя.

Облицовка внутренней части печи готовыми кирпичами шамота

Шамотные материалы считаются наиболее популярным способом для футеровки приборов отопления. Шамот представляет собой специальную глину, обожженную при максимальной температуре до 1500 градусов. После нагретый природный материал измельчают, затем изготавливают из него панели, кирпичи либо сухие смеси. Покупатели чаще выбирают шамотные материалы из-за их качества, эффективного применения и доступной стоимости.

Монтаж теплоотражающих экранов

Ставить экраны, отражающие тепловое излучение, целесообразно на стенки банных печей-каменок из металла. При использовании их в печных агрегатах другого типа низкая эффективность экранов может значить, что они были установлены неправильно. Вырабатываемое тепло не будет прогревать стены полностью и вместо этого начнет уходить в дымоходную трубу с учетом модернизации системы.

Применение обтесанного камня из натуральных горных пород

Камни из натуральных горных пород относятся к материалам класса А, чаще всего для облицовки используется песчаник, кварц или гранит. Рекомендуется использовать их для футеровки топок каминов, а не печей, поскольку эти материалы имеют низкий уровень теплопроводности и растрескиваются под воздействием сильного огня.

Использование рулонных материалов или пластин

Специальные пластины и рулонные материалы подходят для поверхностей с низкой теплопроводностью. Футеровку такого типа можно проводить во время постройки печи или в уже готовом отопительном приборе.

Покрытие стенок специальными растворами или веществами

Вещества или растворы с повышенной устойчивостью к огню наносят на внутренние поверхности стен печных топок. Это могут быть сухие смеси, из которых нужно готовить огнестойкий раствор, или термостойкая клеевая масса, используемая также для шамотной кладки и стен из кирпича.

Раствор для футеровки Карбид кремния огнеупорный

Теплоотражающий экран

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Кирпич глиняный	1600	700
Вермикулит	150-250	1100
Базальтовая вата	100	750
Каолин плотный	2400-2500	1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

Во-первых, кирпич очень теплоемок.
Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

Шамотные.
Муллитовые.
Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

Бытовая футеровка: ответы на распространенные вопросы

Чаще футеровка представляет собой кладку шамотного кирпича, которая будет непосредственно контактировать с горящей поверхностью. Однако строитель-новичок, впервые столкнувшись с подобной задачей, задаст себе ряд вопросов:

Как лучше укладывать кирпичи?
Какой по толщине должна быть футеровка печи?
Каким должен быть зазор между кирпичами и необходим ли он вовсе?

При возведении классических печей и каминов достаточно укладывать всего один слой футеровки. При этом используют изделия размером 25х15х6.5 см – такой кирпич считается стандартным.

Укладку, как правило, проводят вертикально. Делать ее горизонтальной никто не запрещает, однако большая часть внутренней полезной площади будет утрачена.

В отличие от классического кирпича, тепловое расширение изделий из шамота минимально. Поэтому нет необходимости оставлять между ними большой зазор. В качестве связующего звена используют глиняный раствор и устанавливают металлический шип. Использование цементно-песчаного раствора запрещается.

Если футеровка соприкасается с металлическими изделиями, например, колосниковой решеткой, следует предусмотреть зазор между ними. Металл под действием жара будет постоянно изменяться в размерах и может быть вытолкнут, согнуться со временем и даже лопнуть.

Инструкции по футеровке

Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.

Кирпичной печи

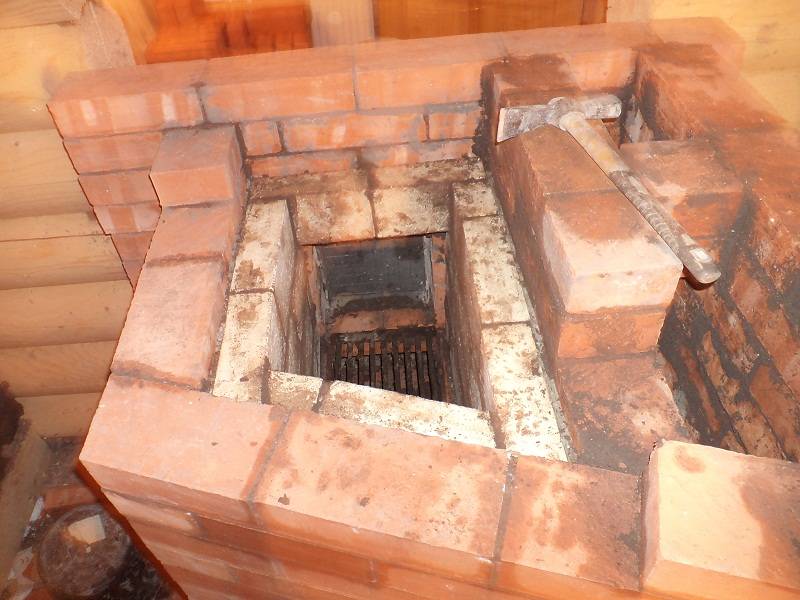

Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:

Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.
Пример футеровки шамотным кирпичом
Пример 2
Пример 3
Пример 4

При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.

Металлических печей

Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.

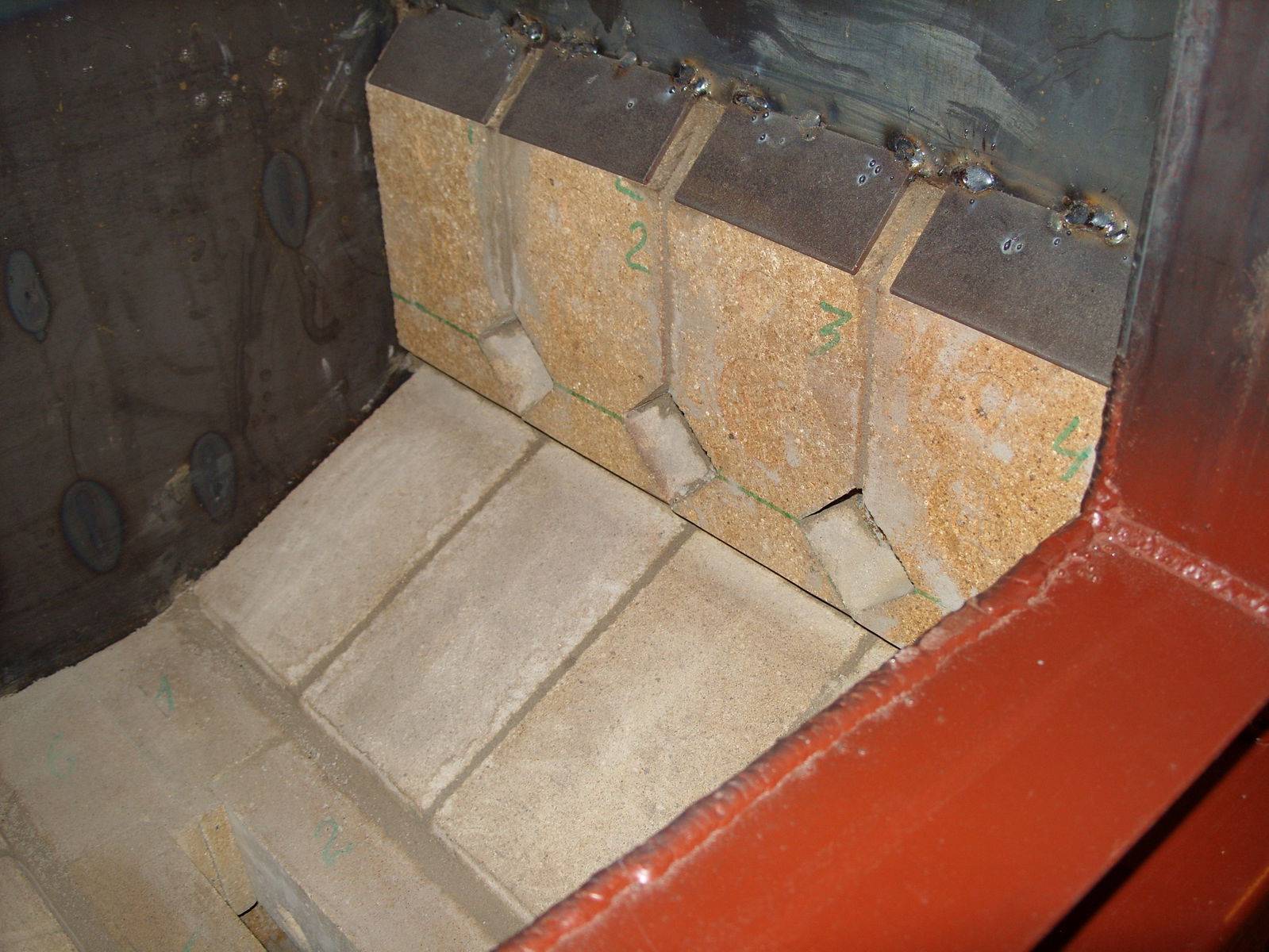

Футеровка металлической печи

Еще один пример

Твердотопливного котла

В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.

Выполняют её одним из трёх способов:

Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.

Глиняных печей

Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.
