Печь для бани своими руками: установка печей из металла и кирпича

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Оптимальные технические параметры самодельных банных печей

Печка для бани на дровах, изготовленная своими руками, должна соответствовать и некоторым оптимальным техническим параметрам. Например, она должна иметь достаточно высокую теплоотдачу мощность, так как при помощи нее прогреваются воздух и камни для парогенерации в парилке, а кроме этого, еще и воздух в смежных помещениях. Для нормального функционирования банного комплекса мощность печки должна составлять минимум 28 кВт.

Конструкция печи должна быть приспособлена под то помещение, в котором она будет размещаться. Например, существуют конструкции с открытыми и закрытыми каменками, а также целые парогенераторы, которые для своего размещения требуют помещения большой площади.

Кроме того, все самодельные печи необходимо конструировать и собирать с учётом характеристик пола или же фундамента как печи, в случае ее строительства, так и всего здания. Дело в том, что если вы, например, сварите массивную металлическую печь, то пол бани может её просто не выдержать, а ведь необходимо ещё учитывать также и вес топлива, загружаемого в неё.

Таким образом, собираясь самостоятельно изготовить печку для парной, вам нужно будет первым делом произвести расчеты и выяснить, можно ли вашу конструкцию в принципе разместить в бане. Далее необходимо составить схему строительства или, что лучше, проект. Придерживаясь их, вы сможете оптимальным образом обустроить вашу баню, обеспечив эффективное её отопление.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».

К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами. Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака. Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Колосник для печи своими руками

Колосник – это устройство для ротации топлива и поддержания его стабильного горения. При помощи этой детали печи влажное топливо лучше просушивается и интенсивнее горит, выделяя тепло. Само устройство представляет собой решетку, с которой зола при прогорании ссыпается вниз, а верхний слой занимают несгоревшие дрова.

Для изготовления колосника используют жаропрочную сталь, либо чугун. В данном случае выбор чугунного колосника более предпочтителен, т.к. он обладает большей прочностью, более равномерно накапливает и отдает тепло в сравнении со сталью, которая раскаляется моментально и может привести к ускоренному сгоранию топлива.

В зависимости от конструкции колосники делят на монолитные и наборные. Первые подбираются в соответствии с параметрами печи – их нельзя разобрать и подогнать под размер, но сама по себе конструкция является более прочной и стабильной. Вторые, самодельные, собираются как своеобразный конструктор и предпочтительны в случае установки в печь нестандартного размера.

Для установки колосника в топке стесывают уступ, в который кромками укладывают решетки. Следует учитывать тепловое расширение металла, поэтому установку необходимо выполнять с зазором примерно в 5 мм со всех сторон от колосника.

Вмуровывать колосник нежелательно. При тепловой деформации металла вся конструкция печи может нарушиться и даже дать трещину. После укладки решетки в пазы, их плотно заполняют песком.

Подготовка строительных инструментов

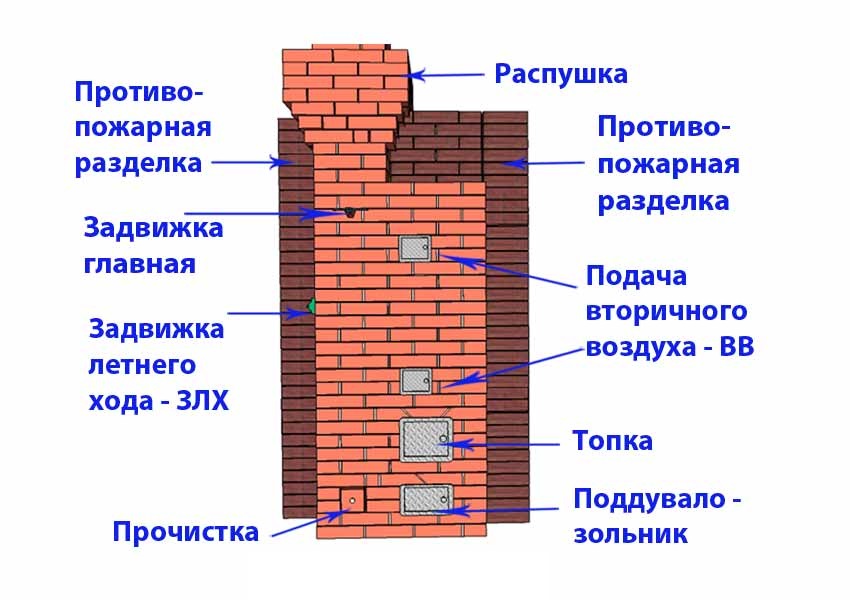

Чтобы выложить печь для бани из кирпича своими руками, рекомендуется подготовить рабочие инструменты:

  • болгарку с кругом;
  • электрическую дрель со специальной насадкой;
  • пластиковую широкую тару для раствора;
  • мастерок;
  • уровень;
  • рулетку и карандаш;
  • металлические полоски.

Это основной перечень инструментов, но при желании его можно расширить дополнительным оборудованием.

На этапе выбора места, где будет располагаться маленькая кирпичная печь, а также подготовки строительного проекта важно учитывать основные требования к будущей конструкции:

  • Защитные дверки топливника должны быть направлены к двери.
  • Основание под печное устройство должно быть размером не менее 75 × 75 см, высотой до 22 см.
  • Полки должны располагаться вдоль стены, у которой оборудована печь.
  • Отопительные печи из кирпича возводятся с соблюдением технологических зазоров между стенками конструкций и стенами парилки.

Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

  • Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.Главное помнить, что ширина и высота топки должны быть одинаковы.
  • На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
  • Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
  • Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

  • Сразу над топкой делается емкость для засыпки камней.
  • На некоторых чертежах емкость является открытой и вода поливается на камни сверху.
  • На других чертежах печей можно встретить емкость для камней с дверцей, которую необходимо открывать для полива воды на камни. Так камни быстрее прогреваются в закрытой емкости и дольше сохраняют тепло.
  • В каменке используются специальные камни для бани. Можно конечно использовать обычные речные, но эффект будет не тот.

Также не забудьте про то, что через каменку должен проходить дымоход.

Печь с открытой каменкой

Над каменкой устанавливается бак с водой. Через него также должна проходить труба, которая будет подогревать воду.
В бак с водой можно вмонтировать кран для набора горячей воды.

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Обустройство фундаментного основания

Кладка печей из кирпича начинается с обустройства фундамента, который является основой для любой отопительной конструкции, обеспечивая ее прочность, надежность и долговечность.

Согласно готовому проекту бани выполняется разметка в месте возведения и вырывается котлован глубиной до 65 см. По ширине он должен превышать размеры печи на 10 см.

На днище котлована выкладывается песочный слой толщиной в 18 см и смачивается водой, далее засыпается щебнем, камнями и кирпичным боем. Все слои тщательно смачиваются и трамбуются. Подушка выдерживается некоторое время для усадки.

После полной усадки песочного слоя устанавливается съемная опалубка, усиленная армопоясом из тонкой арматуры.

Опалубка заливается бетонной смесью до граничного уровня, который на 17 см ниже поверхности почвы. Смесь готовится в пропорциях – 1 : 3 (на часть цемента три части песка) с добавлением нужного количества воды.

После полного застывания бетона опалубка снимается, а имеющиеся пустоты заполняются мелким гравием.

В качестве гидроизоляционного слоя для фундамента используется сложенный рубероид. Материал укладывается на бетонный слой основания строго по размеру площадки.

Установка печи в бане, пошаговая инструкция

Есть возможность разобраться, с помощью пошаговой инструкции. Есть возможность сразу продумать этот нюанс при строительстве или же позже решать, как расположить печь в бане. В результате есть простые правила, как установить печь шаг за шагом:

  • Подготовка основания;
  • Монтаж;
  • Изоляция от стен и окружающих предметов;
  • Установка дымохода.

Есть возможность детально проанализировать каждый этап, чтобы разобраться, как установить.

Выбираем место для установки

Печка обязательно должна быть удобной и безопасной эксплуатации. Это означает, что при выборе места стоит продумать, как будет осуществляться нагрев, как именно и где происходит закладка топлива, а также как защищены окружающие предметы от возгорания. Именно эти простые задачи решают процессом монтажа.

Выбор места обязательно должен быть с ориентацией на расположение топки. Лучше всего вывести ее к зоне отдыха. Кроме того, для банных печей часто заранее подготавливают фундамент.

Обустройство фундамента

Печь в баню может быть создана на фундаменте, который един с основанием сооружения, на отдельном основании, а также на дополнительной подушке из кирпичей, которая монтируется непосредственно перед установкой.

Монтаж металлической печи

При обустройстве чугунной обязательно подумать о ее большом весе. Дополнительно стоит учитывать, что весь корпус раскаляется. Изоляция должна быть из предбанника и других помещений.

Обустраиваем дымоход

В деревянной бане обязательно котлы должны иметь дымоход за исключением электрического котла. Будь это каркасный вариант или же брус, есть фундамент или подиум для печи, дымоход обязательно должен быть прямым, с теплоизоляцией и из несгораемых материалов. Это гарантия безопасности и дымохода, и всего сооружения.

Монтаж навесного бака

Обустройство обогрева для бани обязательно включает навесной бак. Это емкость, где будет нагреваться вода для мытья. Он может находиться в парилке, на самой дровяной печи или же стоит рядом.

Установить железную печь обязательно нужно именно с этим баком, иначе заранее следует продумывать процесс нагрева воды.

Введение в эксплуатацию

Конструкцию необходимо перед запуском проверить

Тщательно контролируется все устройство печи, которое важно правильно сделать. Правильная установка подразумевает проверку и текст перед запуском

В парной обязательно нужно сделать котел, который выдерживает внушительные температуры, легко регулируется, удобна и обеспечивает защиту от возгорания, это основные банные правила.

Баню своими руками построить может каждый

Если уделит особенное внимание именно котлу для ее нагрева

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

  1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
  2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
  3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

  1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
  2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.
