Какие трубы применяются для внутренних газопроводов

Охранная зона газопровода

При прокладке коммуникаций соблюдают еще одно условие – организуют охранную зону. Ее величина зависит от давления метана в трубопроводе и его диаметра:

• Для газоснабжения частного дома используют трубы сечением не более 80 мм. Охранная зона составляет 2 м с каждой стороны, если трубы укладывали надземным или наземным методом.
• Для контуров из полиэтиленовых изделий охранная зона составляет 3 м от оси трубопровода.
• Если коммуникации прокладывают через лесополосу или участок с кустарниками, размеры увеличиваются до 3 м.
• Если газопровод смонтирован над землей, расстояние от дерева до него должно равняться высоте дерева.

Характеристики соединительных муфт

Поскольку небрежное обращение с газом может стоить человеческих жизней, к конструкциям и деталям, которые применяются в данной отрасли, предъявляются особые требования. Это не означает, что все элементы запорной арматуры должны быть стойкими по отношению к влаге, ведь в газопроводах нет среды, которая способствует коррозии.

И не обязательно, чтобы они обладали устойчивостью к различным агрессивным средам, поскольку благодаря своим качествам газ не представляет такой угрозы.В то же время, к газовым фитингам предъявляются требования по надежности и обеспечению максимальной герметичности стыков. В противном случае может произойти утечка газа со всеми нежелательными последствиями. Вот почему к трубам из разных материалов необходимо подбирать определенные соединительные элементы.

Монтаж

Строительство газопроводных путей из ПНД производится с учетом строительных норм, закрепленных на законодательном уровне. Серьезность подхода к монтажу обусловлена взрывоопасностью газовых смесей, которые впоследствии будут транспортироваться по установленным путям.

При прокладывании трубопровода самое главное — правильно выполнить монтаж отдельных частей.

Стопроцентную герметичность позволяет достигать монтаж следующими способами:

1. Сваркой двух деталей встык.
2. Электромуфтовой сваркой.

Во втором случаях процедура выполняется при помощи фитингов.

Сварка встык

Аппарат для сварки встык.

Пластик сваривается по иной технологии, нежели металл. При сварке пластик расплавляется до определенной консистенции и соединяется воедино. В итоге получается монолит.

Определить качество шва довольно просто. Если он ровный, а величина отступа везде идентична, то можно не сомневаться в его прочности и надежности.

Основное правила монтажа полиэтиленовых газовых изделий – неподвижность. Стыкуемые детали должны находиться в статичном состоянии, как во время сварных работ, так и после их окончания, до полного остывания.

Фитинги

Электросварные фитинги (муфты)– это детали, которые позволяют спаивать части трубопровода. Фитинги позволяют не только соединить трубы из полиэтилена вместе, но и достигнуть прочного, а главное долговечного шва более простым способом.

Электросварные муфты снабжены нагревательными элементами. Монтаж выполняется по следующей схеме:

1. Фитинги насаживаются на скрепляемые части.
2. Сварочный аппарат для электродиффузионной сварки подает напряжение на выводы электродов.
3. Происходит плавление полиэтилена и скрепление свариваемых поверхностей.
4. Для первого этапа застывания достаточно несколько секунд.
5. До включения системы в работу должно пройти не менее 20 минут.

Достоинства и недостатки стальных труб

Среди наиболее ярких качеств труб из стали можно выделить следующие:

• Высокие прочностные характеристики;
• Возможность использования труб при значительных показателях внутреннего давления;
• Широкий ассортимент труб, позволяющий подобрать оптимальный вариант для любой ситуации;
• Способность выдерживать высокие температуры;
• Высокая теплопроводность;
• Низкая степень температурного расширения, что дает возможность монтировать стальные трубопроводы в отопительных системах;
• Средний срок службы составляет около 10 лет (этот срок может быть намного больше, если трубы имеют антикоррозионное покрытие).

Если же говорить именно о недостатках стальных труб, то список наберется немалый:

• Подверженность абразивному износу;
• Плохая сопротивляемость отрицательным температурам;
• Слабая устойчивость к воздействию коррозии и отложению осадков, из-за чего трубы быстрее приходят в негодность;
• Внутренняя поверхность труб довольно шероховата;
• Большой вес труб, который неудобен как при транспортировке материала, так и в процессе монтажа;
• Необходимость использования отводящих элементов при обустройстве трубопровода, поскольку стальные трубы совершенно не гнутся.

Конечно, некоторые недостатки можно компенсировать – например, для защиты от мороза используется утепление, а справиться с коррозией помогает специальное покрытие. Кроме того, отдельные характеристики приходится рассматривать детальнее – например, перед монтажом трубопровода нужно обязательно разобраться, какое давление выдерживает стальная труба, чтобы система получилась эффективной и надежной.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

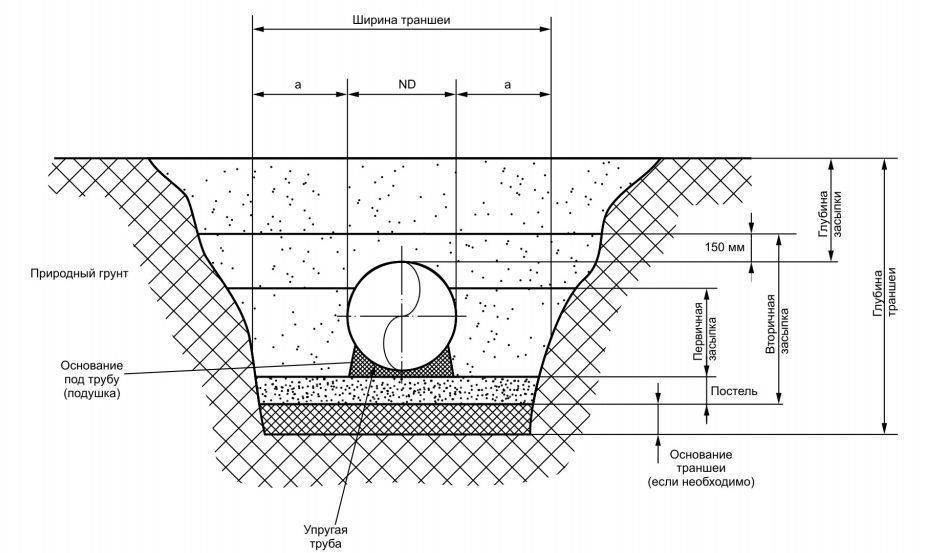

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

Последовательность и правила монтажа

Выполнять монтажные работы следует по следующим правилам:

1. При подземной прокладке газовых труб оптимальной является глубина 1,25 – 2 м.
2. На участке ввода трубы в дом глубину следует уменьшить до 0,75 – 1,25 м.
3. Сжиженный газ можно транспортировать на глубине ниже глубины промерзания грунта.
4. При установке газового котла следует учесть, что одна единица оборудования должна обладать площадью помещения 7,5 м2.
5. Для установки котлов и колонок мощностью менее 60 кВт потребуются помещения не ниже 2,4 м.

Автономный источник газа на приусадебной территории проводится согласно специфическим нормативам безопасности. Это позволит гарантировать нормальное функционирование плиты, колонки и котла. Подземный резервуар должен размещаться от скважины не ближе, чем на 15 м, от хозяйственных построек — 7 м, а от дома – 10 м. Наиболее популярными разновидностями таких резервуаров являются емкости объемом 2,7 – 6,4 м3.

Правила прокладки подземных газопроводов:

1. Какие трубы применяются для газопровода в таком случае?При положительном результате исследования почвы на коррозийность от прокладки подземной коммуникации лучше удержаться. Исключение составляют ситуации, когда рядом проходят высоковольтные линии: в таком случае трубы проводят под землей с использованием дополнительной изоляции.
2. Если прокладывается трубопровод из полиэтилена, для этого используется продукция с высокой прочностью (ПЭ-80, ПЭ-100). Трубы ПЭ-80 способны выдерживать рабочее давление до 0,6 МПа: если этот показатель выше, лучше применить изделия ПЭ-100 или стальные трубы для газопровода высокого давления. Глубина заглубления в землю – не менее одного метра.
3. Коммуникации с рабочим давлением выше о,6 Мпа разрешается оснащать полиэтиленовыми трубами армированного типа. Требования по глубине закладки здесь также от одного метра.
4. На территориях, где будут проводиться пахотные работы или обильное орошение, глубина закладки газопровода увеличивается до 1,2 м.

Если придерживаться всех вышеуказанных требований и правил, обустройство подземного газопровода можно провести и своими руками.

Выбор труб для газопровода

Пластиковые трубы разрешается монтировать в защищенном от ультрафиолета помещении

Какие трубы и почему применяются для внутренних газопроводов, зависит от множества факторов:

• Назначение – потребителю газ подают с минимальным давлением. При монтаже газоснабжения можно брать металлопластиковые, стальные и медные трубы.
• Действие ультрафиолета – стальные и медные изделия можно устанавливать в любом месте внутри и снаружи дома. Пластиковые чувствительны к действию солнечных лучей, их располагают в затененных местах.
• Способ укладки – стальной или медный газопровод прокладывают над землей, под землей, в стенах, на открытых местах. Пластиковый допускается укладывать только под землей снаружи дома и только на открытых местах внутри помещения.
• Долговечность – дольше всего служат медные. Стальные газовые трубы подвержены коррозии и нуждаются в защите. Их срок эксплуатации короче.
• Сложность – пластиковые трубы гибкие, соединяются пайкой. Таким образом сооружают контуры любой сложности. Стальные нужно сваривать и соединять через фитинги. Это затрудняет газоснабжение.

Какие трубы лучше использовать для газа

Медь отличается самым длительным сроком эксплуатации

Газопроводные бытовые трубы выполняются из стали и меди. Встречаются также бронзовые и латунные, но крайне редко.

Оба материала обладают главным для газопровода качеством: совершенно не пропускают газ. Оценивают варианты по следующим характеристикам:

• Медь не корродирует. Срок службы газопровода 50–100 лет. Сталь подвержена коррозии и при самом тщательном уходе не прослужит более 20 лет.
• Медь пластична. Трубки небольшого диаметра можно гнуть. Стальные нужно сваривать.
• Стоимость медного трубопровода заметно выше. У стальной газовой трубы цена самая низкая.

Медные трубы намного красивее. Они не нуждаются в периодической покраске и нередко выступают частью интерьера кухни.

Газопроводы – что это такое и какие бывают

Определение и существующие технические требования к прокладке газопроводов даны в ГОСТ Р 55472-2013. Классификация газопроводов может быть выполнена по таким параметрам:

1. Характеру использования: наружные и внутренние;
2. Способу прокладки: наземные, надземные и подземные.
3. Материалу труб – металлы и сплавы или неметаллы.
4. Предельным давлениям прокачки. В частности, нормативы ГОСТ Р 55472-2013 распространяются только на газораспределительные трубопроводы, давление в которых не превышает 1,2 МПа.
5. Конечным функциям: подача/распределение или изменение показателей газа.

Трубы для газопровода, проложенные внутри дома, обычно входят в состав линий газоснабжения. Их характерная особенность – наличие отводов, которые идут к индивидуальным приборам. Участок ответвления от магистрального газопровода представляет собой вертикальную или горизонтальную трубу, направленную к конкретному потребителю. Такую линию отвода называют стояком.

В линии бытовых газовых трубопроводов обязательно включают коллективный или индивидуальный газовый счётчик.

Требования и ограничения, предъявляемые к системам газораспределения:

• Газовые трубопроводы не могут проходить через дымоходы или системы воздуховодов;
• Не разрешается использовать описываемое оборудование в качестве заземляющего средства для электроснабжения. Требование по заземлению выполняют, соединяя части водо- и газопроводов, часто рядом с водонагревателем;
• Не допускается подключение внутренних линий к магистральной без применения запорного клапана;
• Как правило, газоводы изготавливаются в жёстком исполнении. Гибкие (гофрированные) шланги могут использоваться только для подключения газовых баллонов, плит, сушилок и некоторой маломощной полупроводниковой техники.

Условный проход бытовых газораспределительных линий в зависимости от давления и расхода энергоносителя колеблется в пределах 6…150 мм.

Монтаж

Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.

Выделяются следующие методы:

• сварка;
• компрессионные фитинги;
• электромуфтовая сварка;
• фланцевое соединение.

Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.

Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.

Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.

Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.

Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.

В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.

Следует выделить несколько основных правил.

Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.

В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент. Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см

Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий

Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать. Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.

Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.

При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.

Магистральные и другие виды трубопроводов

Основными характеристиками магистрального трубопровода являются:

• длина;
• диаметр;
• пропускная способность;
• наличие станций для перекачки.

Современные типы таких трубопроводов имеют протяженность до нескольких десятков тысяч километров. Они являются составной частью отдельных предприятий, которые оборудованы целым комплексом насосных перекачивающих станций (как головных, так и промежуточных), а также комплексом наливных станций, для которых есть все необходимые производственные и вспомогательные сооружения.

Показатель пропускной способности современных магистральных трубопроводов достигает годовой отметки более, чем 50 миллионов тонн нефти или нефтепродуктов. Основными диаметрами таких трубопроводов являются 800, 1020, 1220 миллиметров и больше.

При трубопроводной транспортировке нефти на длинные расстояния, возникает необходимость преодолевать серьезные сопротивления гидравлического характера. Для этого, в зависимости от перекачиваемых объемов, строятся несколько перекачивающих насосных станций вдоль всей длины трубы.

Для того, чтобы оценить масштаб проделанной строителями работы, приведем некоторые цифры: в 1960-и году трубопроводная транспортировка обеспечивала перекачку 163-х миллионов тонн различных нефтепродуктов и нефти-сырца (70,6 процента от общего количества), а спустя два десятилетия, в 1980 году, этот показатель вырос до 574-х миллионов тонн, или до 90,9 процента.

В настоящее время за все централизованное управление, учет нефтяных ресурсов и поставку нефти на НПЗ нашей страны, а также за доставку продукции до зарубежных потребителей и за транзит нефти по территории России, отвечает АК «Транснефть», в составе которой – десять предприятий.

Читать также:

Как происходит перевалка нефтепродуктов?

В ведении «Транснефти» находятся:

1. магистральных нефтепроводов с диаметром трубы 400-1220 миллиметров – примерно пятьдесят тысяч километров;
2. перекачивающих насосных станций – 393;
3. резервуаров для хранения – 867 (общая емкость – 12,7 миллионов кубометров).

Внутренние – находятся на территориях предприятий добычи, хранения и переработки. Если такой трубопровод находится на промысле – его называют внутрипромысловым; если на нефтебазе – внутрибазовым; на НПЗ – внутризаводским.

Местными называются нефтепроводы, соединяющие различные объекты разных предприятий (к примеру, построенные между головными сооружениями нефтяного промысла и головной станцией магистрального трубопровода, или между промыслом и пунктом налива железнодорожного или водного транспорта, и так далее).

По такому критерию, как длина, магистральными считаются все нефтепроводы длиннее 50-ти километров. По диаметру трубы – от 219-ти до 1220-ти миллиметров. Также магистральными считаются нефтепроводы, назначение которых – доставка нефти от места её добычи до местных потребителей и на экспорт.

Основными объектами магистрального нефтепровода являются:

• головная насосная станция;
• комплекс подводящих трубопроводов;
• промежуточные станции для перекачки нефти;
• конечный пункт приема продукта;
• различные линейные сооружения.

Через комплекс подводящих трубопроводов происходит доставка сырья с промыслов до головной станции.

Промежуточные станции перекачки служат для восполнения потерь энергии, которые происходят при преодолении нефтяным потоком сопротивления сил трения, и обеспечивают в трубе необходимое давление. Их размещают согласно данным гидравлических расчетов. Обычное расстояние между ними варьируется от 50-ти до 100 километров.

Как на головной, так и на каждой промежуточной станции обязательно есть объекты, обеспечивающие их ремонт, водо-, тепло- и электроснабжение и выполняющие прочие обслуживающие функции.

Конечный пункт – как правило, либо НПЗ (нефтеперерабатывающий завод), перевалочное предприятие (нефтебаза, станции налива в железнодорожные цистерны или в нефтеналивные суда, и так далее) .

Линейные сооружения магистрального трубопровода:

1. основная труба;
2. вся запорная арматура трубопровода;
3. подводные и подземные переходы (под дорогами и по дну водоемов);
4. идущие вдоль трубы линии электропередач и связи;
5. станции, обеспечивающие антикоррозионную катодную или протекторную защиту и так далее.

Технические характеристики стальных труб

При установке водоснабжения или отопления серьезной проблемой становится выбор труб. Этот вопрос решить непросто, так как в последнее время существует много разных материалов, у которых и свои достоинства, и свои недостатки. Остановите выбор на изделии, которое уже много лет пользуется заслуженным доверием среди потребителей – это стальные трубы.

И если вы решили выбрать именно их, то вы должны знать основные технические характеристики.

Диаметр стальных труб

Диаметр – это самая главная размерная характеристика стальных труб. Их классификация по этому параметру позволяет правильно спроектировать расчеты для транспортировки по трубопроводу того или иного вида вещества.

Наружный диаметр труб из стали следующий: — малые размеры – от 5 и до 102 мм, — средние размеры – от 102 и до 426 мм, — большие – от 426 мм и больше.

Внутренний диаметр также является важной характеристикой. По стандартам, принятым в большинстве стран мира, стальные трубы обладают следующим внутренним диаметром:

— 6 мм, — 10 мм, — 15 мм, — 20 мм, — 25 мм, — 32 мм, — 40 мм, — 50 мм, — 65 мм, — 80 мм, — 100 мм, — 110 мм, — 125 мм, — 200 мм и так далее.

Широко применяется измерение диаметра труб в дюймах, где один дюйм примерно равняется 2,54 см.

При сборке транспортной системы для жилых построек, которая состоит из стальных труб, берут трубы с внутренним диаметром 15, 20 или 32 мм. Используемые в канализационных системах стальные трубы имеют диаметр в 50/100 мм.

Следующие характеристики труб из стали

1. Линейное расширение. При прокладке стальных трубопроводов нужно учитывать изменение длины трубы из-за теплового расширения материала вследствие изменения температуры. Коэффициент линейного расширения труб из стали составляет 0,0120 мм/мК. Например, тепловое расширение трубы при изменении температуры на 50 градусов будет 0,6 мм.

Линейное удлинение у стальных труб примерно в двадцать раз меньше, чем у трубы из сшитого полиэтилена, поэтому такие трубы обладают низким коэффициентом теплового расширения.

2. Шероховатость поверхности. Шероховатость внутренней поверхности стальной трубы приводит в дальнейшем к тому, что на них в процессе эксплуатации появляются продукты коррозии, а это намного уменьшает пропускную способность трубопроводной системы. Коэффициент шероховатости эквивалентной для стальных бесшовных труб составляет 0,01-0,02 мм, у сварных стальных труб – 0,03-0,1 мм.

3. Теплопроводность. Теплопроводность стальных труб очень высокая – 74 Вт/м х К. Это является отличным качеством при изготовлении трубопроводов с горячей водой. И, наоборот, для холодной воды высокая теплопроводность труб из стали считается недостатком, так как трубы начинают «отпотевать», снаружи ржавеют и намокают, в результате этого разрушаются конструкции, прилегающие к трубам.

Какие технические характеристики влияют на потребительское качество стальных труб?

1. Способ изготовления. При одинаковой толщине стенок бесшовные трубы будут прочнее, так как шов считается уже заранее слабым местом.

Если применение трубы в качестве оболочки для электропроводки не потребует особого выбора, то для трубопроводов высокого давления больше подойдет труба бесшовная.

2. Диаметр. От внутреннего диаметра будет зависеть пропускная способность трубы, а для трубопровода это самая главная характеристика.

3. Толщина стенок. Этот показатель влияет на способность трубы противостоять высокому давлению и на ее конструкционную прочность.

4. Внешнее покрытие. Оцинковка защищает черную стальную трубу от коррозии, а хромированная труба больше подойдет как декоративный элемент в мебельной промышленности для дизайна помещений.

5. Отсутствие или наличие перфорации. Перфорированные трубы применяют при бурении водной скважины в качестве обсадных, их используют и для дренажной системы.

Технические характеристики стальных труб При установке водоснабжения или отопления серьезной проблемой становится выбор труб. Этот вопрос решить непросто, так как в последнее время существует много

Рекомендации по выбору газопроводных труб

Чаще всего газопроводы для честных домов и квартир обустраиваются из металлических изделий. Стальные трубы для газоснабжения характеризуются способностью отлично переносить внутреннее давление. Такой трубопровод полностью герметичен, что сводит риск утечки газа к нулю. Выбирая стальные трубы для газопроводов, необходимо учитывать давление в газовой магистрали.

Условия в газопроводах могут быть следующими:

1. С низким давлением – до 0,05 кгс/см2.
2. Со средним давлением — от 0,05 до 3,0 кгс/см2.
3. С высоким давлением — от 3 до 6 кгс/см2.

Какие трубы используются для газопровода? Использование тонкостенных металлических труб разрешается только на газопроводах низкого давления. Этот материал обладает исключительно легким весом, что дает возможность обустраивать из него системы со сложной конфигурацией. Также тонкостенные металлические трубы отличают хорошей гибкостью: при необходимости придать такому изделию небольшой угол можно обойтись без трубогиба, сделав все руками.

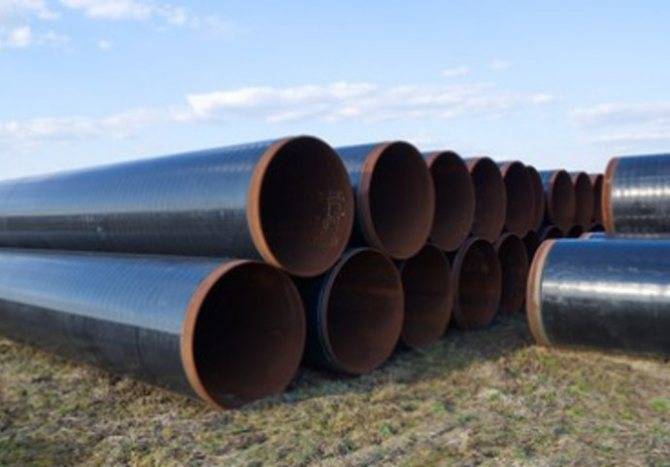

Классификация магистральных труб

По материалу

Стальные

Получили наибольшее распространение за счет надежности, относительно невысокой цены и простоты сварки. Применяются во всех типах магистральных трубопроводов, но, в последние годы, процент использования стальных труб неуклонно падает. Основные причины этого низкая коррозионная стойкость материала, потребность в большом количестве компенсаторов различного типа при в трубопроводах, высокая трудоемкость прокладки.

Соединения стальных труб осуществляют с помощью сварки. От коррозии используют метод катодной защиты или покрытие битумно-резиновой изоляцией. Для транспортирования сильно агрессивных сред, применяют стальные трубы с внутренней изоляцией.

Чугунные

В основном применяются в системах водоснабжения и водоотведения. Достоинства — долговечность и коррозионная стойкость включая стойкость к коррозии под воздействием блуждающих токов. Применяются для магистралей в условиях больших нагрузок на грунт. Современные образцы изнутри покрываются цементно-песчаным составом, для уменьшения скорости образования отложений.

Учитывая то, что коррозионная стойкость зависит от целостности внутреннего и внешнего покрытия, основной недостаток — хрупкость материала, По этой же причине плети трубопроводов имеют ограниченную гибкость, что увеличивает риск протечек.

Для чугунных труб используют стыки с асбестоцементной заделкой, они эластичны, хорошо сопротивляются вибрационным нагрузкам и надежны. Существуют соединения на резиновых кольцах без чеканки.

В настоящее время применение этого типа труб ограничено из-за высокой цены и сложности укладки, обусловленной большим весом.

Полимерные (пластиковые)

Изготавливают из полиэтилена, поливинилхлорида, полипропилена, стеклопластика и др. В основном используются в системах водоснабжения, газоснабжения и тепловых сетях. Вид полимера подбирается в зависимости от санитарных требования (для питьевой воды) и условий эксплуатации.

При достаточной жесткости, такие трубы гибкие и эластичные, что позволяет компенсировать небольшие сдвиги грунта и тепловое расширение. Полная инертность к транспортируемым средам и устойчивость ко всем видам коррозии обеспечивают длительный срок службы. Для наземной прокладки используют предизолированные трубы — устойчивые к ультрафиолетовому излучению.

Полимерные магистральные трубы — наиболее прогрессивный вид, по мере развития химической промышленности, область применения постоянно расширяется

Асбестоцементные и бетонные

Отличаются высокой долговечностью готовых конструкций, коррозионной стойкостью механической прочностью и относительно низкой ценой. Внутренняя поверхность устойчива к образованию минеральных отложений и образованию ила. В основном используются для систем технического водоснабжения, водоотведения и канализации. Соединения для этого вида труб осуществляют муфтами с резиновыми кольцами.

По диаметру

К магистральным, по Российским нормативам, согласно ГОСТ 20295-85, относят трубы с диаметром более 114 мм. По европейской классификации — магистральными определяются трубы из любого материала с диаметром более 200мм.

В нефтяной отрасли, в зависимости от диаметра труб для магистральных нефтепроводов существует разделение на классы:

• I – диаметр более 1000 мм,
• II – от 500 до 1000мм,
• III – от 300 до 500 мм,
• IV – менее 300мм.

По исполнению

По Российской классификации выделяют трубы «обычного» и «северного» исполнения.

• В хладостойком исполнении к ударной вязкости и доле вязкой составляющей в изломе предъявляются требования, выполнение которых должно обеспечиваться при температуре минус 20 °С, а для образцов с U-образным концентратором при минус 60 °С
• В обычном исполнении требования смягчены до 0 и минус 40°С соответственно.

По внутреннему рабочему давлению

• Напорные. Для водоснабжения, газоснабжения, тепловых сетей, нефтегазопроводы.
• Безнапорные. Используются в системах водоотведения и канализации.

В газовой отрасли, в зависимости от рабочего давления, выделяют трубы для двух классов магистральных газопроводов:

• Класс I — режимы работы под давлением от 2,5 до 10 МПа (от 25 до 100 кгс/см2),
• Класс II — рабочий режим в пределах от 1,2 до 2,5 МПа (от 12 до 25 кгс/см2).

По рабочей температуре переносимой среды

• Используются в холодных трубопроводах (менее 0 °C).
• В нормальных сетях (от +1 до +45 °C).
• В горячих трубопроводах (выше 46 °C).

По типу изоляционного покрытия

В целях защиты от коррозионного воздействия применяют покрытия, обладающие свойствами диэлектрика (защита от коррозии, порождаемой блуждающими токами), водонепроницаемости, термостойкости, эластичности и механической прочности.

Варианты прокладки газовых труб

При надземном монтаже проще делать ремонт, но больше вероятность внешних повреждений Есть несколько способы укладки газопровода. Выбор производится с учетом особенностей участка, материала трубопровода, давления газа.

Подземный

Считается самым безопасным, так как исключает механическое воздействие и влияние солнечного света. Этот способ идеален для пластикового трубопровода. Для стальных не лучший, поскольку последние нуждаются в периодическом осмотре и обслуживании.

Способ затратный. Трубы укладывают на глубину ниже уровня промерзании земли – не менее 0,8 м. В холодных регионах глубина траншеи увеличивается до 1,2 м.

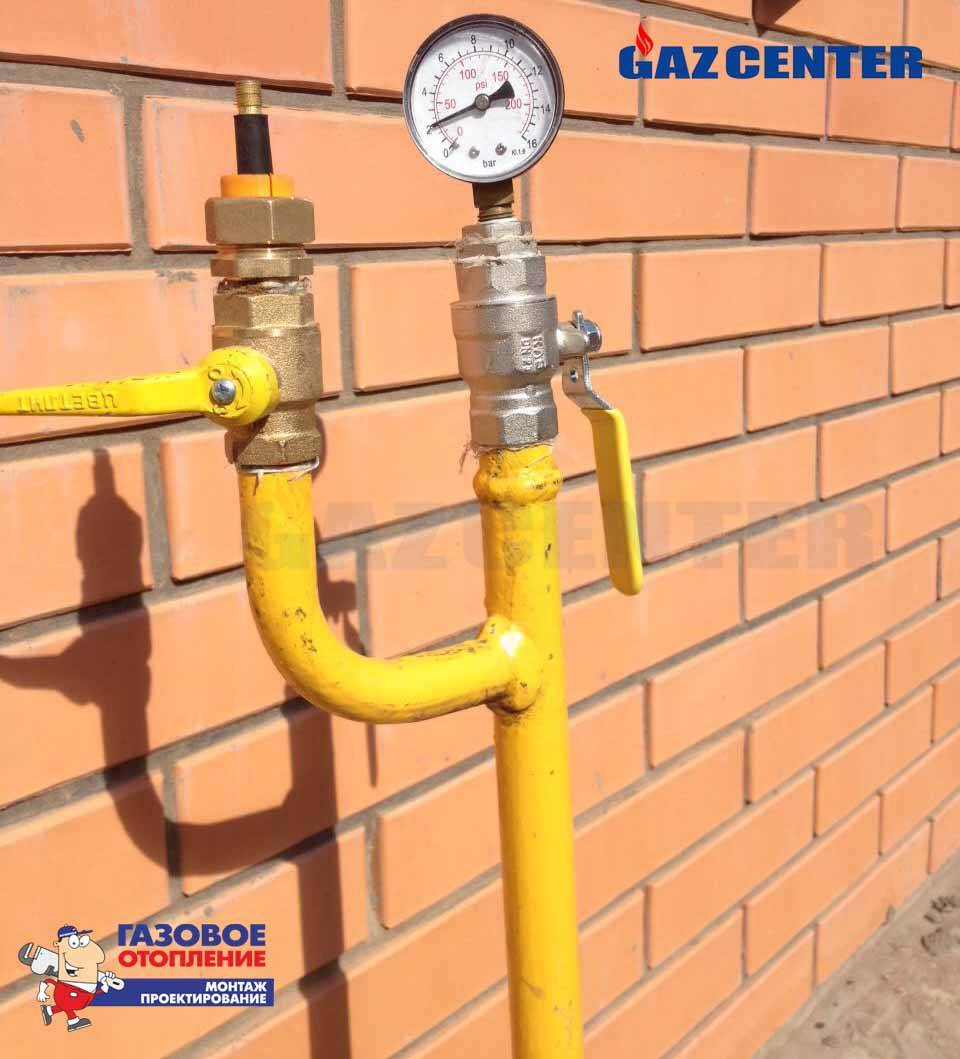

Надземный

Менее безопасный метод. Трубопровод устанавливают на металлические стояки разной высоты. К такому способу прибегают при высокой рельефности и сложности участка, при большом количестве строений, где сложно выполнить все требования СНиП. Применять можно только стальные трубы для газа.

Внутренний

Внутри здания газопровод монтируют открытым способом. Разрешается спрятать коммуникации в заранее проделанных штробах в стене, однако перекрывать их можно только легкосъемными панелями. Свободный доступ к трубам – обязательное условие.

Советы по обустройству газопровода в доме

• Помещение, в котором будет расположено оборудование, питающееся газом, должно быть хорошо проветриваемым, а также иметь работоспособную систему вентиляции. Высота потолков не должна быть меньше 220 сантиметров. При этом если речь идет о газовом котле мощностью больше 30 кВт, то необходимо разместить его в отдельном нежилом здании в целях безопасности;
• Разборные соединения газопровода в обязательном порядке должны находиться на видных местах и к ним должен быть обеспечен удобный доступ. Это делается для того, чтобы в случае необходимости можно было провести ремонт максимально быстро или проводить постоянный мониторинг технического состояния;
• Газовые трубы ни в коем случае не должны быть замурованы. Максимум, что допускается – их прокладка в специальном канале. Но только в случае разрешения проверяющими инстанциями;
• Нельзя проводить газопровод по временным конструкциям, стенам из гипсокартона, дверным и оконным коробам и прочим конструкциям с ограниченной прочностью;
• Все газовые трубы должны быть строго вертикальными или горизонтальными. Никаких перекосов не допускается;
• Трубы необходимо разместить на высоте не менее 2,2 метра от пола. При этом вплотную к стене данные элементы коммуникаций располагать нельзя – стоит оставить расстояние хотя бы в 10 сантиметров. Последнее необходимо для проведения анализа технического состояния.

Нормы использования газа населением

Для контроля потребления ресурсов существуют некоторые ограничения. Исходя из рассчитанных величин определяются тарифы на оплату коммунальных услуг, номинальное давление и объемы поставок газа

Особенно важно наличие нормативов в тех хозяйствах, где отсутствуют контрольно-измерительные приборы для учета

Расчет норм использования топлива выполняется для таких потребностей населения:

• Приготовления пищи одним человеком в течение месяца;
• Нагрев воды при независимом обеспечении водными и тепловыми ресурсами, включает в себя нормы для пользователей с колонками и без них;
• Индивидуальное отопление жилых и хозяйственных зданий;
• Уход за птицами и животными.

Нормативы определяются исходя из расчета на каждый календарный месяц, одинаковыми частями в течение всего года. Значения зависят от площади помещения или объема используемого ресурса. В многоэтажных строениях показатели рассчитываются для каждого этажа. Отапливаемыми участками признаются мансарды, цоколи и иногда подвалы.

Для зданий хозяйственного назначения расчет производится исходя из количества использованного газа на каждый кубометр помещения. В Российской Федерации существуют значительные отличия в нормах потребления топлива между регионами, поскольку в разных частях страны климатические особенности отличаются. По этой причине нормативы определяют региональные власти, которые учитывают продолжительность отопительного периода и уровень снижения температуры воздуха зимой.
