Обзор газовых систем отопления дома

Жидкотопливные котлы

Устройство и схема котла на жидком топливе.

Установку жидкотопливных котлов отопления уместно производить в местах, где нет магистрального газопровода. В качестве топлива чаще всего используется солярка. Встречаются модели, работающие на керосине, мазуте и прочих отходах нефтеперерабатывающего производства, но выпуск таких котлов не носит массового характера. По своей производительности дизельные котлы сопоставимы с газовыми, а иногда даже превосходят их.

Преимущества отопительных жидкотопливных котлов:

  • высокий КПД, в среднем равный 90%;
  • высокая мощность, позволяющая отапливать большие площади;
  • простота установки: не требуется разрешительных документов, как в случае с газовыми котлами;
  • относительная дешевизна топлива: солярка приблизительно в 2 раза дешевле электроэнергии;
  • автоматическая работа на протяжении всего отопительного сезона, в отличие от твердотопливных котлов не требуется временных затрат на обслуживание;
  • автономный режим отопления.

Недостатки дизельных котлов:

  • требуется емкость для хранения солярки;
  • необходимо обустройство отдельного помещения с вытяжкой;
  • высокий уровень шума;
  • зависимость от электроснабжения: при отключении электроэнергии даже на короткий срок котел прекращает работу, повторный запуск требует присутствия человека;
  • температурная зависимость: при температуре ниже +5°С солярка густеет, забиваются фильтры, и котел работать не будет. В таких случаях требуется подогрев топливопровода.

У потребителей часто возникает вопрос о расходе топлива. Подсчитать его можно по простой формуле: мощность горелки (кВт) умножить на коэффициент 0,1. Полученный результат: расход солярки (кг) за один час работы. Формула справедлива для котла, работающего на полную мощность.

В районах, где планируется проведение газа, имеет смысл купить котел, предусматривающий работу как на жидком топливе, так и на газе. Стоят такие модели несколько дороже.

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

  • отопительный котел;
  • устройство, подающее воздух в камеру сгорания;
  • оборудование, отвечающее за удаление продуктов сгорания;
  • насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
  • трубопроводы и арматуру (фитинги, запорные клапаны и др.);
  • радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Классификация бытовых отопительных котлов

  Прямое назначение бытовых котлов — обогрев небольших помещений: индивидуальных домов, дач, коттеджей или даже просто квартир. В качестве дополнительной услуги — получение горячей воды для хозяйственных нужд.

  Все бытовые котлы являются водогрейными, низкотемпературными (температура меньше 100 °С) и относятся к классу котлов малой мощности (теплопроизводительность от 4 кВт до 65 кВт).

  Бытовые котлы используются везде, где нет по близости сети центрального отопления или подключение к ней слишком дорого. В связи с большим спросом на бытовые отопительные котлы, существует и большое предложение. По этому, производством котлов этого класса занимается значительное число крупных фирм. Отсюда и большое количество марок и модификаций бытовых котлов.

  Однако все эти марки и модификации можно разделить по ряду параметров, определяющих эффективность использования котлов в различных обстоятельствах.

  Основные параметры, по которым классифицируются бытовые отопительные котлы:

   — по типу применяемого топлива.

   — по материалу теплообменника,

   — по способу установки,

   — возможность получение горячей воды для хозяйственных нужд,

Возможность получение горячей воды

  В зависимости от способа подогрева горячей воды в отопительном оборудовании котлы разделяются на одноконтурные и двухконтурные. Как правило, такое деление в первую очередь относится к газовым котлам отопления.

  Одноконтурные котлы предназначены только для обогрева помещений и не располагают системой, обеспечивающей горячее водоснабжение дома. Правда, с подключением водяного теплообменника выносного бойлера и они могут выполнять функцию нагрева воды. Такой вид котельного оборудования дешевле двухконтурных аналогов и используется в небольших частных домах.

  Двухконтурные котлы выполняют две функции: обогрев дома и нагрев воды. Такое название гкотлы получили потому, что в их конструкции имеется два контура: один отвечает за отопление, второй – за нагрев проточной воды.

  Наибольшее распространение получили газовые двухконтурные котлы, которые работают на природном или сжиженном газе. Обычно они обладают мощностью от 20 до 30 кВт, при этом обеспечивая дом около 10-14 лирами воды.

  Для увеличения количество горячей воды, котел можно оборудовать бойлером.

Газовые отопительные котлы

Такие отопительные элементы отличаются большой мощностью и малым рабочим пространством. Такие котлы могут быть как элементом отопления, то есть являться частью отопительных систем домов, так и частью системы горячего водоснабжения.

Для газового оборудования можно выделить следующую классификацию:

  • по количеству контуров;
  • по способу исполнения;
  • по способу выброса отработанного газа;
  • по своей эффективности, а более точно, по принципу работы с водяным паром;
  • по способу розжига.

По первому признаку выделяют одноконтурные и двухконтурные элементы. Котлы с одним контуром являются частью только отопительной системы, как правило. Иногда они являются частью системы горячего водоснабжения.

Схема котла в маленькой семейной бане.

На практике гораздо чаще встречаются двухконтурные элементы. Для таких котлов отопления характерно то, что они являются частью сразу двух отдельных систем: системы отопления и системы горячего водоснабжения.

По второму признаку выделяют настенные и напольные приборы. Чаще встречаются настенные. Большим преимущество напольных отопительных приборов можно назвать то, что они имеют очень широкий диапазон выбора мощности. Такие котлы используют для систем отопления, рассчитанных на помещения общей отопительной площадью не более 200 кв. единиц.

Настенные же котлы более компактны, кроме того, они устанавливаются на стены, что еще больше экономит рабочее пространство. Для таких котлов характерно то, что они имеют специальные приборы для их же безопасности. Такой комплект приборов называется группой безопасности, а также иные элементы.

По способу выброса отработанного газа выделяют два вида котлов: с принудительной тягой и с естественной. В приборах с принудительной тягой выход отработанных газов осуществляется по средствам коаксиальных труб, которые конструктивно состоят из внешней части и внутренней. Большим преимуществом таких котлов можно назвать то, что они для горения не используют воздух внутри помещения, поэтому не нуждаются в постоянном проветривании отапливаемого помещения для запасания свежим воздухом.

Схема газового котла отопления.

Что касается котлов с естественной тягой, то выброс отработанных газов происходит естественным путем – за счет постоянного притока чистого воздуха снаружи.

Стоит заметить, что подобные системы не подходят для больших жилых домов. Они могут быть установлены в нежилых помещениях, или жилых помещениях с малой отопительной площадью.

По своей работе с отработанными газами или по своей эффективности все подобные агрегаты можно также разделить на два основных вида – на конденсационные и конвекционные котлы.

Конденсационные котлы используют две энергии – от сгорания газа и от образованного конденсата. Конденсат собирается в специальной камере, где отдает часть своей энергии. Такие котлы характерны смещением точки росы, что увеличивает КПД.

Конвенционное оборудование получает только энергии сгорания топлива.

По способу розжига можно выделить котлы отопления с электронным и ручным розжигом. Котлы с электронным розжигом являются автоматическими (абсолютное большинство отопительных газовых котлов). Такие котлы отличаются своей экономичностью по отношению к приборам с ручным розжигом. Связано это с тем, что такие котлы не содержат в своем составе специальной камеры розжига, в которой пламя горит постоянно.

Схема устройства и работы твердотопливного котла отопления.

Котлы с автоматическим розжигом запускаются автоматически в необходимый момент времени. Кроме того, такие агрегаты способны самостоятельно возобновить работу в случае сбоя электропитания, в то время как котлы с пьезоэлементом нуждаются в присутствии человека.

Все эти разновидности котлов могут быть как энергозависимыми, так и независимыми. Для систем отопления, которые оборудованы энергозависимым котлом, характерно принудительное движение теплоносителя. Для энергонезависимых – естественное движение воды. Обусловлено это тем, что поддерживать горение котел способен и без электричества, а вот движение теплоносителя осуществляется благодаря циркуляционному насосу, который работает от электричества. Если такой насос имеется, то теплоноситель приводит в движение он (принудительное движение). Если насоса нет, то движение воды возможно только благодаря давлению самого теплоносителя.

Почему электричество

Электрическое отопление отличается от классических водно-печных и газовых систем большей экономичностью и практичностью. Первый аспект мы оставим для обсуждения чуть ниже, а эксплуатационные достоинства опишем здесь:

Электрическое отопление не только бесшумное, но и экологичное. Оно транспортируется безопаснее газа и вообще не выделяет вредных веществ, как в атмосферу, так и внутрь помещения. При отсутствии отходов пропадает и необходимость выводящих дымоходов и тяговых конструкций. Отопление на угле или древесине и вовсе не идет в сравнение электро системами. Отопление электричеством не требует больших единовременных затрат. Провести сравнение можно на примере газа: чтобы подключить дом вы должны закупить оборудование для каждого помещения, провести монтаж коммуникаций, котла, врезаться в общую магистраль. Причем сделать все это необходимо вместе, поскольку отложить подведение какой-то части дома к системе невозможно. А электрический способ позволяет организовать последовательный монтаж: сначала подключаются самые важные части дома, а затем, по мере накопления средств, ¬– периферийные. Благодаря возможности использования в частном доме или квартире многотарифного счетчика, а также постоянному развитию технологий в данное сфере, отопление электричеством уже сейчас – самое экономное среди аналогов

Не стоит заострять внимание на высокой цене оборудования – оно быстро окупается за счет низкого энерго потребления. Практически каждый способ организации электро отопления позволяет провести монтаж своими руками, без множества дополнительных инструментов

Безусловно, использование электрических систем для отопления нельзя назвать идеальным. Работа по качественному обогреву каждого дома требует учитывать многие особенности. В некоторых регионах стоимость электричества может быть настолько большой, что от газа не отказаться. В старых многоквартирных домах сложно перейти на электрическое отопление по двум причинам: очень непросто отключиться от центральной магистрали, да и электросеть придется разводить снова, с учетом мощного оборудования.

Несмотря на это, общая картина склоняет весы в сторону электричества. Для помещений, в которых газа нет или отсутствует возможность его подвести, оно и вовсе является настоящим спасением.

Системы автоматики

Современные газовые котлы оснащаются автоматикой двух видов:

Рабочая

Управляет работой котла (регулирует мощность либо осуществляет включение/выключение) с целью поддержания на заданном пользователем уровне температуру теплоносителя или воздуха в помещении (зависит от того, где установлен температурный датчик).

Самой «продвинутой» является погодозависимая автоматика, которая учитывает наружную температуру и потому корректирует режим работы котла более своевременно.

При этом контроллер системы постоянно «учится», запоминая, как меняется температура в помещении при тех или иных теплопроизводительности котла и наружной температуре.

Автоматика безопасности

  • тяги;
  • перегрева теплоносителя;
  • пламени на горелке.

Если котел имеет запальник, то к клапану подключается еще и термопара, которая блокирует его при затухании запальника.

Прочие датчики блокируют подачу газа в случае аварийных ситуаций — ухудшения тяги, перегрева теплоносителя или затухания пламени на основной горелке.

Основные термины и определения

В
котельной технике применяют следующие
термины и определения:

Котел– устройство,
в котором для получения пара или нагрева
воды с давлением выше атмосферного,
потребляемых вне этого устройства,
используется теплота, выделяющаяся при
сгорании органического топлива, а также
теплота отходящих газов. Котел состоит
из топки, поверхностей нагрева, каркаса,
обмуровки. В котел могут также входить:
пароперегреватель, поверхностный
экономайзер и воздухоподогреватель.

Котельная
установка

– совокупность котла и вспомогательного
оборудования, включающего: тягодутьевые
машины, сборные газоходы, дымовую трубу,
воздухопроводы, насосы, теплообменные
аппараты, автоматику, водоподготовительное
оборудование.

Топка(топочная
камера
)
– устройство, предназначенное для
преобразования химической энергии
топлива в физическую теплоту
высокотемпературных газов с последующей
передачей теплоты этих газов поверхностям
нагрева (рабочему телу).

Поверхность
нагрева
– элемент
котла для передачи теплоты от факела и
продуктов сгорания теплоносителю (вода,
пар, воздух).

Радиационная
поверхность

– поверхность нагрева котла, получающая
теплоту в основном излучением.

Конвективная
поверхность

– поверхность нагрева котла, получающая
теплоту в основном конвекцией.

Экраны
– поверхности нагрева котла, расположенные
на стенках топки и газоходов и ограждающие
эти стенки от воздействия высоких
температур.

Фестон
– испарительная поверхность нагрева,
располагаемая в выходном окне топки и
образованная, как правило, трубами
заднего экрана, разведенными на
значительные расстояния путем образования
многорядных пучков. Назначение фестона
заключается в организации свободного
выхода из топки топочных газов в
поворотный горизонтальный газоход.

Барабан
– устройство, в котором осуществляется
сбор и раздача рабочей среды, обеспечение
запаса воды в котле, разделение пароводяной
смеси на пар и воду. Для этой цели
используются размещенные в нем
паросепарационные устройства.

Котельный
пучок

конвективная поверхность нагрева котла,
представляющая собой группу труб,
соединенных общими коллекторами или
барабанами.

Пароперегреватель
– устройство для повышения температуры
пара выше температуры насыщения,
соответствующей давлению в котле.

Экономайзер
– устройство для предварительного
нагрева воды продуктами сгорания до
подачи ее в барабан котла.

Воздухоподогреватель
– устройство для подогрева воздуха
продуктами сгорания до подачи его в
горелки.

Примеры комбинированных котлов отопления

Комбинированный котел отопления твердое топливо/газ Zota MIX

  • В качестве основного может использоваться как твердое (уголь, дрова, брикеты) топливо, так и газ (при установке газовой горелки)
  • Возможность установки группы ТЭНов для электрической поддержки системы отопления. Мощность ТЭНов от 3 до 9 кВт. Рабочее напряжение 220 Вольт.

Для примера, стоимость котла 30 -35000 руб, горелка газовая 6-7000 руб., электрокомплект ТЭНов -6-6500. Итого стоимость комбинированного котла 42000-48500 руб.

Комбинированный котел отопления твердое топливо/ электричество

Котел Дымок, Красноярского Завода Отопительной Техники и Автоматики «ZOTA»,работает на твердом топливе (дрова, уголь). В качестве дополнительного оборудования можно использовать встраиваемую группу электроТЭНов. В качестве теплоносителя возможно использование антифриза.

Комбинированный твердотопливный двухтопочные водогрейный котел WirbelECO CK

Котел Wirbel работает на дровах, угле, дизеле, пеллетах. Водогрейный котел стальной, с двумя топками, для центрального отопления.

В левой топке сжигается твёрдое или жидкое топливо. В правой топке горит жидкое топливо или пеллет. Горелка с пультом управления. Пульт автоматически подключает надувную горелку для жидкого топлива, после того, как заканчивается твердое топливо, и температура в системе падает.

Obotoplenii.ru

1.Комбинированные котлы Werbel:

2.Комбинированные котлы Viessemann:

Другие стать раздела: Котлы отопления

  • Устройство твердотопливного пиролизного котла “Буржуй-К”

  • Типы горелок газового котла

  • Тэновые электрические котлы: описание, принцип работы

  • Виды твердотопливных котлов отопления

  • Что такое конденсационный котел отопления

  • Декларация пожарной безопасности

  • Жидкотопливные котлы Виссманн: описание, особенности, модели

Классификация систем парового отопления

Схема огневоздушной системы отопления.

В зависимости от высоты давления пара различают несколько разновидностей паровых отопительных систем. Так, это могут быть системы высокого давления, низкого и вакуум-паровые.

В плане максимального показателя давления пара существуют определенные ограничения. Так, допустимый предел составляет порядка 0,37 МПа или 3,8 кг/см².

Принцип работы систем парового отопления состоит в конденсации насыщенного пара на стенках в приборах отопления. Далее следует передача тепло фазового превращения непосредственно в помещение через стенки. После этого происходит удаление конденсата, и пар возвращается в котлы.

В зависимости от способа возвращения конденсата обратно в котел, различают замкнутые и разомкнутые отопительные системы. В замкнутой системе происходит непрерывная подача конденсата в котел. Стоит заметить, что их конструкция подразумевает расположение отопительных приборов значительно выше самого котла.

Разомкнутая система представляет собой непрерывное поступление пара в конденсатный бак, и передача его по мере накопления в котел. Теплопроводы в таких системах бывают конденсатопроводами и паропроводами.

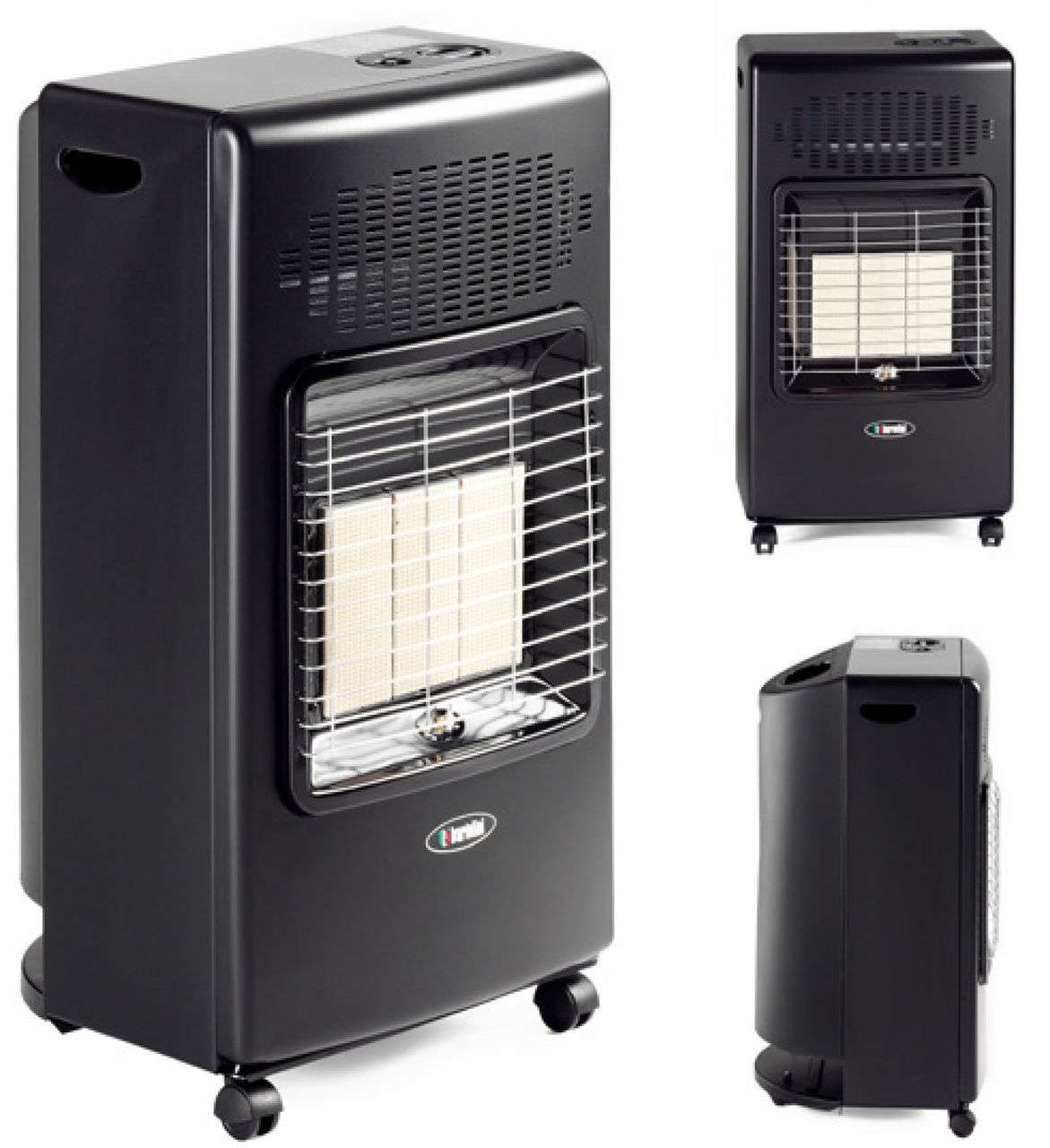

Bartolini Pullover I


Фото: https://beru.ru

Модель Bartolini Pullover I можно применять для дополнительного или основного отопления любых бытовых и хозяйственных объектов: загородных домов, мастерских, магазинов и так далее. Керамические панели газового обогревателя выполнены по специальной технологии и обеспечивают полное сгорание газа. Благодаря такой технологии вредные продукты сгорания и запах в помещении отсутствуют. Печь работает на экологически чистом, недорогом и достаточно безопасном виде топлива – сжиженный газ пропан-бутан, широко применяемый в быту и на производстве.

Bartolini Pullover I

Почему электричество

Электрическое отопление отличается от классических водно-печных и газовых систем большей экономичностью и практичностью. Первый аспект мы оставим для обсуждения чуть ниже, а эксплуатационные достоинства опишем здесь:

Электрическое отопление не только бесшумное, но и экологичное. Оно транспортируется безопаснее газа и вообще не выделяет вредных веществ, как в атмосферу, так и внутрь помещения. При отсутствии отходов пропадает и необходимость выводящих дымоходов и тяговых конструкций. Отопление на угле или древесине и вовсе не идет в сравнение электро системами. Отопление электричеством не требует больших единовременных затрат. Провести сравнение можно на примере газа: чтобы подключить дом вы должны закупить оборудование для каждого помещения, провести монтаж коммуникаций, котла, врезаться в общую магистраль. Причем сделать все это необходимо вместе, поскольку отложить подведение какой-то части дома к системе невозможно. А электрический способ позволяет организовать последовательный монтаж: сначала подключаются самые важные части дома, а затем, по мере накопления средств, ¬– периферийные. Благодаря возможности использования в частном доме или квартире многотарифного счетчика, а также постоянному развитию технологий в данное сфере, отопление электричеством уже сейчас – самое экономное среди аналогов

Не стоит заострять внимание на высокой цене оборудования – оно быстро окупается за счет низкого энерго потребления. Практически каждый способ организации электро отопления позволяет провести монтаж своими руками, без множества дополнительных инструментов

Безусловно, использование электрических систем для отопления нельзя назвать идеальным. Работа по качественному обогреву каждого дома требует учитывать многие особенности. В некоторых регионах стоимость электричества может быть настолько большой, что от газа не отказаться. В старых многоквартирных домах сложно перейти на электрическое отопление по двум причинам: очень непросто отключиться от центральной магистрали, да и электросеть придется разводить снова, с учетом мощного оборудования.

Несмотря на это, общая картина склоняет весы в сторону электричества. Для помещений, в которых газа нет или отсутствует возможность его подвести, оно и вовсе является настоящим спасением.

Выбираем газовый керамический обогреватель с баллоном

Газовые инфракрасные керамические обогреватели с баллоном подбираются, как и большинство приборов для обогрева, в зависимости от габаритов помещения: чем больше обслуживаемое помещение, тем большей мощностью должно обладать устройство. Также, выбирая газовый отопительный прибор, следует учесть тип объекта (промышленный или бытовой, закрытый или открытый), условия эксплуатации устройства.

Подбирая керамический обогреватель на газу с баллоном для дома, следует обращать внимание на:

  1. Наличие в устройстве датчика контроля уровня углекислого газа в комнате.
  2. Возможность регулировки мощности прибора. Так, производительность моделей с мощностью в 4,2-4,5 кВт можно понизить до 3 и даже 1,6 кВт, что позволит сэкономить средства на топливо.
  3. Комплектацию аппарата. Обогреватель с баллоном следует подбирать так, чтобы замену комплектующих можно было легко произвести своими руками. Кроме того, не лишним будет ознакомиться со стоимостью и наличием комплектующих в вашем городе.
  4. Длину волны. Длина инфракрасного луча газового обогревателя находится в диапазоне от 9,0 до 10,3 мкм, что является наиболее безопасным для человеческого организма. При этом, чем короче комната, тем короче должна быть и длина волны.

Кроме того, следует обратить внимание и на функцию защиты прибора от влаги, способ монтажа обогревателя, способность устройства не только обогревать, но и освещать помещение

Другие варианты газового отопления

С каждым годом в домах все чаще устраивают воздушное газовое отопление. Раньше оно применялось исключительно на предприятиях, в торговых центрах и складских комплексах. Принцип работы таких устройств заключается в подаче воздушной среды через теплообменник. Устройства отличаются мощностью, видом вентилятора и теплоносителя.

В качестве дополнительного отопления подсобных помещений в домах могут применяться газовые пушки. Обогревательные приборы этого вида чаще всего подключаются к баллонам. Поэтому они отличаются мобильностью. Устройства осуществляют прямой нагрев и в них не предусмотрен отвод продуктов сгорания.

К альтернативным вариантам газового отопления также относятся водородные установки. Они работают на газе Брауна. Применяются устройства для отопления жилых помещений разной площади. Они обладают следующими преимуществами:

  • экономичностью;
  • минимальным количеством продуктов сгорания;
  • экологичностью.

Водородные установки продаются в специализированных магазинах. Их даже можно изготовить самостоятельно при наличии соответствующих знаний и навыков в области отопительного оборудования.
