Устройство и характеристики газовых котлов Daewoo

Принцип работы котла:

Камера сгорания закрытого типа (герметичная). Воздух для горения газа забирается с улицы и по специальному воздуховоду подается в котел.

Перед подачей газа в горелку включается встроенный вентилятор для проветривания камеры сгорания на высоких оборотах. Затем число оборотов снижается, открывается газовый клапан, и газ поступает в горелку, где смешивается с воздухом. Далее происходит подача высокого напряжения на электроды розжига, образующийся при этом искровой разряд воспламеняет газовоздушную смесь.

Инфракрасный датчик фиксирует воспламенение газа, направляет информацию на системную плату и дальнейшая работа котла идет под её контролем.

Регулировка мощности в котле меняется и поддерживается автоматически, обеспечивая плавную модуляцию.

Тепло от сгорания газа поглощается основным (медным) теплообменником, который в свою очередь нагревает теплоноситель. Циркуляционный насос обеспечивает циркуляцию теплоносителя внутри котла. Продукты сгорания под напором воздуха, нагнетаемым вентилятором, выводятся на улицу через дымоход.

Раздельный теплообменник !

Основная проблема котлов с битермическим теплообменником — образование накипи внутри теплообменника. Процесс роста накипи становится заметным при температуре воды выше 70 °С, ее растущий слой ухудшает передачу тепла от металла к воде, заданная температура горячей воды достигается при более высокой мощности горелки, и это влечет за собой дальнейшее увеличение температуры в теплообменнике, а в итоге — перегрев котла и его аварийное выключение.

Возможность такого контроля имеется в котлах с так называемым вторичным теплообменником пластинчатого типа, предназначенным для приготовления только санитарной горячей воды (стоят такие котлы обычно на 20-25 % больше, чем котлы с битермическим теплообменником).

В котлах с вторичным теплообменником ГВС в каждый момент времени может работать лишь один контур — отопительный или ГВС. Раздельный теплообменник долговечнее и беспроблемнее битермического, что подтверждается его использованием в таких, всем известных брендах, как Висман, Вайланд и дорогих моделях Бакси.

Контур отопления и ГВС в котлах с раздельными теплообменниками не соединяются. В таких котлах приоритет нагрева воды осуществляется по ГВС. В котле холодная и отопительная воды текут через раздельные слои теплообменника в противоположном направлении. Если вы установите переключатель на «Отопление+ГВС» — начнется цикл отопления, а когда вы откроете кран, для того чтобы использовать горячу воду, то цикл отопления прекратится и начнется цикл ГВС.

Температура ГВС может быть от 35 до 60 градусов Цельсия. Температуру теплоносителя (воды в радиаторах) можно установить в диапазоне от 50 до 80 градусов, а температуру воздуха можно задать в пределах от 5 до 40 градусов.

У котлов DAEWOO повышенная производительность по ГВС — от 10 до 27 л в минуту 25 градусной и от 6 до 17 л в минуту 40 градусной воды, в зависимости от мощности котла.

Конструкция и основные приборы управления котлов DGB-100, 130, 160, 200

1. Термостат перегрева 2. Датчик температуры 3. Расширительный бак 4. Автоматический клапан воздуха 5. Теплообменник горячей воды 6. Насос циркуляции 7. Переключатель потока 8. Манометр 9. Кран ручного наполнения 10. Переключатель давления 11. Предохранктельный клапан. 12. Клапан модуляции газа 13. Главная печатная плата 14. Вентилятор 15. Трансформатор зажигания 16. Основная горелка 17. Электрод розжига 18. Инфракрасный датчик 19. Ocнoвной теплоообменник 20. Вход воздуха 21. Выход продуктов сгорания

Конструкция и основные приборы управления котлов DGB-250, 300

1. Термостат перегрева 2. Датчик температуры 3. Инфракрасный датчик 4. Автоматический клапан воздуха 5. Теплообменник горячей воды 6. Манометр 7. Насос циркуляции 8. Клапан сброса давления 9. Фильтр 10. Клапан дренажа горячей воды 11. Переключатель протока 12. Редуктор давления 13. Клапан модуляции газа 14. Вентилятор 15. Основная печатная плата 16. Трансформатор розжига 17. Основная горелка 18. Электрод розжига 19. Ocнoвной теплообменник 20. Подвод воздуха 21. Выход продуктов сгорания 22. Кран ручного наполнения

Список источников

utepleniedoma.com
kotle.ru
expert-dacha.pro
boilervdom.ru
annufa.ru

Общая характеристика газовых котлов ДЭУ

Известный, прежде всего, своими автомобилями, корейский концерн DAEWOO уже более четверти века занимается производством настенных отопительных газовых котлов. Конструкцию своих изделий компания постоянно дорабатывает, внося усовершенствования и улучшения. Котлы ДЭУ представляют собой микрокотельную, компактную и удобную, предназначенную для отопления и снабжения горячей водой домов и квартир, площадь которых не больше 400 м2.

На российском рынке эта продукция появилась в 2005 году. От европейских изготовителей продукция ДЭУ отличается широтой диапазона мощности: 11 – 46 кВт. Стабильность и долговременность работы настенных котлов этой компании обеспечивается тем, что они выполняются с раздельными теплообменниками и горелкой, которая изготавливается из нержавеющей стали.

Газовые настенные котлы DAEWOO совершенно безопасны для эксплуатации, так как оборудуются необходимым набором систем безопасности и датчиками протока воды, обратной тяги в дымоходе, контроля пламени. Все модификации этих котлов имеют закрытые камеры сгорания, поэтому размещать их можно в любых удобных для вас местах. Кроме того, безопасность и надежность работы котлов обеспечивается следующими характеристиками:

корпус котла обладает повышенной огнеупорностью,
котел имеет двойную защиту от замерзания,
все модели снабжены системами безопасности:
- защита вентилятора,
- защита от задувания,
- система перезапуска,
- защита от закипания,
- защита от перегрева (тройная),
- защита от залипания ротора насоса.

Пользоваться такими котлами очень удобно. Управление ими осуществляется с помощью выносного дистанционного пульта управления, имеющего жидкокристаллический дисплей, и позволяющего работать на удалении до 50 м. Это помогает быстро и легко выбрать различные режимы работы котла, необходимые в данный момент:

только отопление,
отопление и горячее водоснабжение,
только горячее водоснабжение,
ускорение приготовления горячей воды.

Кроме этого, с помощью пульта дистанционного управления вы можете:

контролировать отопление по температуре теплоносителя,
контролировать и регулировать температуру отопительного контура по температуре воздуха в помещении,
контролировать и устанавливать работу котла по таймеру.

Если возникают перебои в электропитании, то настройки у котла сохраняются, и при восстановлении питания он возобновляет работу в автоматическом режиме. Все сбои в работе фиксируются, сообщения о них выводятся на дисплей.

Экономичность котлов ДЭУ обеспечивается наличием дежурного режима работы, при котором в отсутствие хозяев можно установить минимальный обогрев помещения. Таким образом, экономится расходование газа, и система отопления предохраняется от замерзания в зимнее время.

Модели газовых настенных котлов DAEWOO

Компания DARWOO выпускает газовые настенные котлы DGB (100 MSC, 130 MSC, 160 MSC, 200 MSC, 2500 MSC, 300 MSC, 350 MSC, 400 MSC). Все эти модели представляют собой двухконтурные котлы с закрытой камерой сгорания, раздельными теплообменниками, модуляционной горелкой, имеющей электронный розжиг. Чтобы переключаться с режима отопления на ГВС, двухходовые насосы котлов оснащены шаровыми клапанами.

Мощность котлов варьируется от 10.00 кВт до 46.50 кВт. Производительность по горячему водоснабжению моделей при температуре 25°С – от 10,7 л/мин до 26,7 л/мин, в зависимости от модели, а при температуре нагревания воды до 40°С – от 6,7 л/мин до 16,7 л/мин.

Данные модели котлов не только очень экономичны, но и обладают достаточно высоким КПД – 89-97%.

Котлы ДЭУ – достоинства и недостатки

Газовые котлы этой компании привлекательны многими своими характеристиками:

компактность,
простое управление,
экономичность,
современный дизайн,
большой диапазон мощности,
возможность работы как на природном, так и на сжиженном газе,
невысокие цены.

Отмечаются потребителями в процессе эксплуатации котлов DAEWOO и недостатки:

довольно сильный шум, издаваемый котлом во время работы;
недостаточная долговечность из-за наличия внутри устройства резиновых труб, которые за год или два активной работы разъедаются и изнашиваются.

В любом случае, газовые котлы DAEWOO – это простая, удобная, надежная (по крайней мере, в первые годы эксплуатации) отопительная техника по демократичной цене. Если сравнивать цены и качество, то в своем классе изделий котлы ДЭУ являются лидерами. Недаром компания поставляет свои изделия в 17 стран и число это увеличивается с каждым годом.

Настенные газовые котлы Daewoo Gasboiler (Дэу Газбойлер)

Большинство домовладельцев предпочитает создавать автономную систему отопления.

Иногда такое решение принимается даже если есть возможность подключиться к централизованной сети.

Причинами такого выбора становятся желание самостоятельно регулировать режим отопления и слишком завышенные тарифы ЖКХ.

В продаже имеется масса газовых отопительных котлов, которые признаны наиболее эффективными и экономичными из всех альтернативных вариантов.

Рассмотрим газовые котлы фирмы Daewoo, представляющие собой одну из наиболее продвинутых групп теплотехнического оборудования.

Эксплуатация и настройка

Настройка котлов производится во время изготовления, в заводских условиях. Дополнительная настройка представляет собой небольшую корректировку, выполняемую при установке и первом запуске.

Производится определение рабочих пределов температуры и давления газа и рабочих жидкостей. Эти действия должны выполнять специалисты из гарантийной мастерской, иначе договор гарантии будет аннулирован.

После первого запуска от владельца никаких специальных действий не потребуется. Регулировка температуры по своему вкусу выполняется в рабочем порядке.

Необходимо раз в год приглашать мастера для проведения ТО.

При возникновении неполадок сразу же следует пригласить техника из сервисного центра.

Запальник в газовом котле

Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.

Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.

Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка. Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

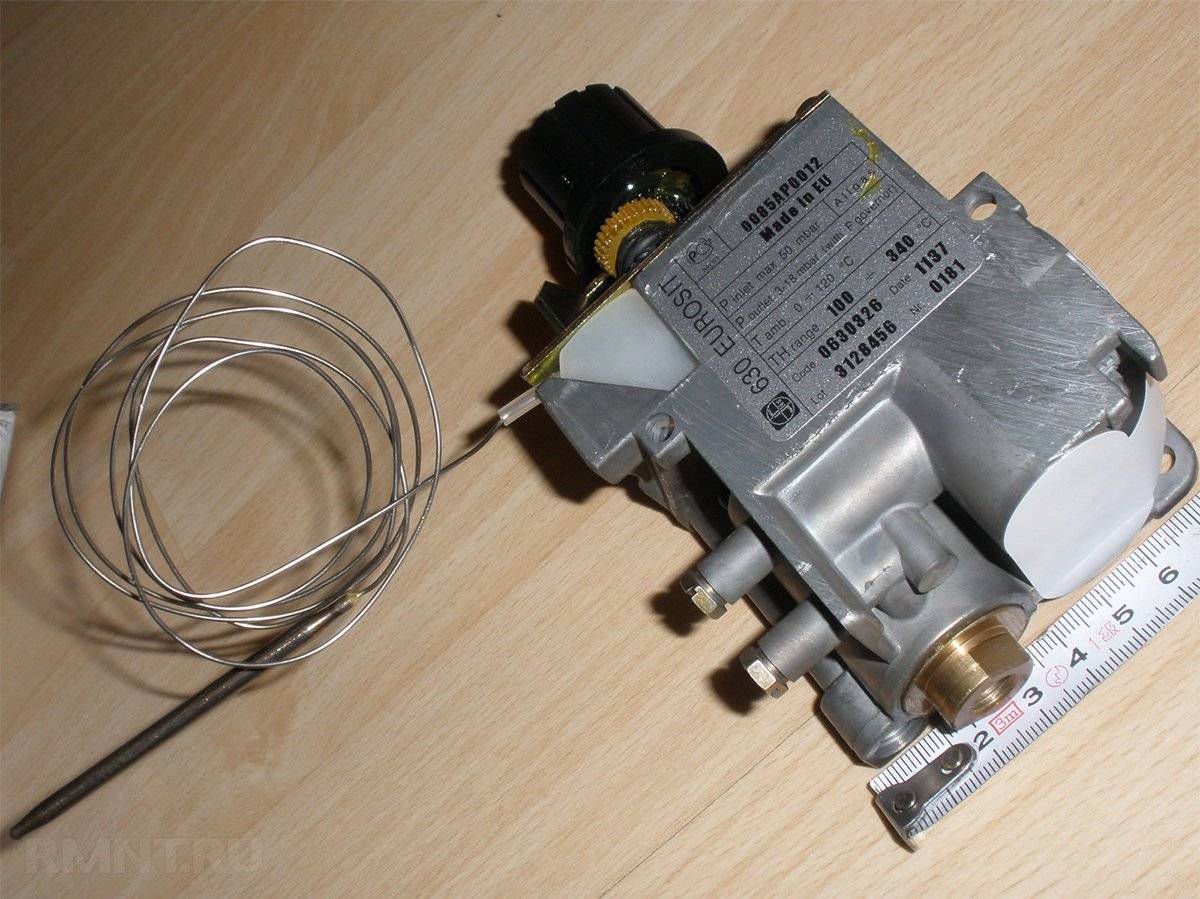

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

отключён;
зажигание;
регулировка температуры (1–7).

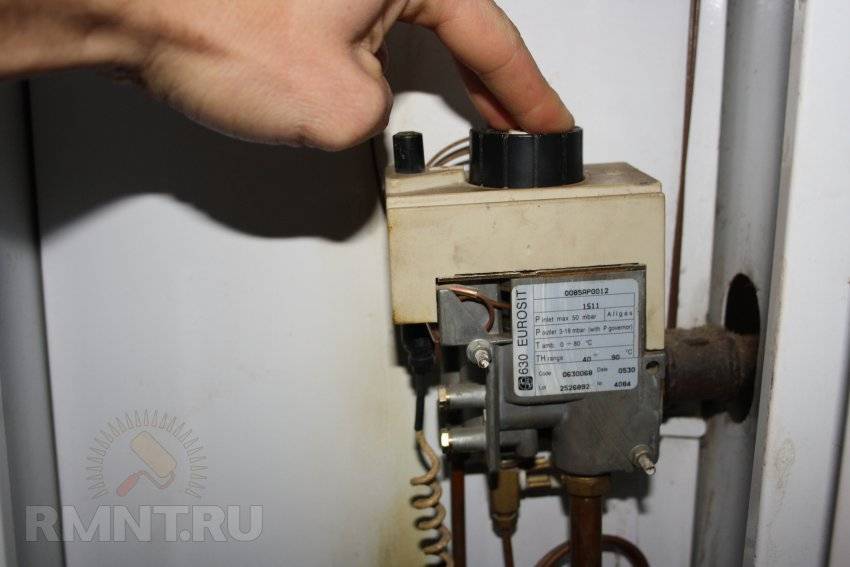

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Другие преимущества котлов Деу

Разумное соотношение качества и цены. Стоимость оборудования варьируется в зависимости от пространства, которое они могут отопить. Отличное качество при этом остается неизменным.
Практически бесшумная работа. Котлы Daewoo функционируют очень тихо благодаря специальным армированным патрубкам в теплообменниках.
Функция, предотвращающая замерзание (ее имеют многие модели). Если устройство находится в неотапливаемом помещении, он автоматически приводится в действие при минусовой температуре. Особенно подходит эта функция для межсезонья с колебаниями температуры. Котел с теплоносителем можно на долгое время оставлять выключенным, не подвергая систему опасности.
Широкий выбор моделей. Вы можете приобрести котельное оборудование для любого пространства: от маленького домика до огромного особняка. Также имеются варианты, отлично подходящие для производственных помещений.
Очень удобная система для отвода отработанного газа. Многие частные дома изобилуют длинными трубами, что крайне неудобно для владельцев. Настенный котел Daewoo позволит вам избежать этой неприятности. При его монтаже в стене здания делают маленькое отверстие, через которое выводят короткую, почти незаметную трубу. • Электронный автоматический розжиг горелки.
Полноценное функционирование даже в случае снижения давления газа, благодаря наличию специального клапана от японского производителя IME Engineering.
Наличие циркуляционного насоса, который позволяет нагреть воду и прогреть дом очень быстро. При открытии смесителя не нужно ждать, пока вода прогреется.
Высокая экономичность. Инфракрасный датчик, реагирующий на уровень пламени в устройстве, гарантирует оптимальный расход газа и существенно сокращает потери тепла. Купив для своего помещения продукцию Daewoo, вы обязательно оцените его надежность, функциональность и простоту в эксплуатации.

Инструкция по эксплуатации

Пользователь в ходе эксплуатации имеет дело с разными группами параметров. Работа будет строиться автоматически – человеку не придется ежедневно ее корректировать. Но необходимо в начале эксплуатации прогнать аппарат по разным рабочим режимам – протестировать для конкретных нужд. Необходимо установить режимы подогрева, задав температурные пределы. Аналогично задают параметры режима водоснабжения. В инструкции отмечено – защита от замерзания в авторежиме запускается лишь при включении соответствующего режима. Эта тонкость берется в расчет при перестройке рабочих показателей с сезона «зима» на сезон «лето» и наоборот.

Другие неисправности

Во время эксплуатации котла Daewoo коды ошибок не всегда могут помочь при неисправностях.

Могут возникать следующие проблемы:

Не работают кнопки включения комнатного пульта при подключенном шнуре питания. Следует померить напряжение на сигнальном конце пульта и на голубых клеммах CN Оно должно равняться 12 вольтам. Решением будет замена дефектных элементов управления и настройка терминального блока.
При выявлении перегрева осматривается, корректно ли работает циркуляционный насос, проверяется величина давления в нагревательной трубе и чистота распределительной трубки.
Если произошел отказ насоса по проверке, меряется сетевое напряжение между двумя черно белыми и бело черными клеммами на насосе CN
Когда не происходит зажигание, осматривается состояние фиксации и работа пульта управления. Также проверяется работа главной платы. Диагностические точки для этого указаны в специальной таблице в инструкции по эксплуатации.

Достоинства и недостатки

К достоинствам котлов следует отнести:

Высокая эффективность агрегатов.
Надежность, долговечность котлов.
Устойчивость к внешним воздействиям.
Способность самостоятельно определять неполадки и извещать о них владельца.
Совместно с отоплением помещений выполняют подачу горячей воды.
Низкий расход топлива, не влияющий на производительность агрегатов.

Недостатками котлов Daewoo принято считать:

Энергозависимость. При отключении электропитания работа системы остановится.
Чувствительность к качеству воды, стабильному напряжению питания, требующие использования дополнительного оборудования.
Некоторые пользователи отмечают повышенный уровень шума при нагреве воды.

Большинство недостатков можно отнести к общим особенностям газовых котлов.
