Выбираем газовый котёл для отопления бани

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

  • Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
  • В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
  • Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Раздельный дымоход для газового котла

Раздельные дымоходы применяют если необходимо увеличить длину дымохода.

Для некоторых котлов длина раздельных дымоходов может достигать 30 метров.

Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя.

Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель.

На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Правила установки раздельного дымохода

Разделитель для коаксиального дымохода

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод 90° укорачивает дымоход на 0,5 метра.
  • Отвод 45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода

При работе котла неизбежно появление конденсата в дымоходе.

Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Сборка газового котла своими руками

Для самостоятельного изготовления агрегата важно наличие базовых навыков работы с подобным оборудованием. Следует помнить, что уровень безопасности устройств, созданных в домашних условиях, ниже, чем в случае с заводскими агрегатами

Важно обеспечить качественную герметичность соединений, тщательно отбирать используемые материалы.

Поиск основного материала для котла

Корпусом котла послужит кусок толстостенной трубы, выполненной из горячекатаной стали, следует найти отрезок конструкции, соответствующей ГОСТ 8732-78. Будет достаточно отрезка 150 см длиной, диаметр – не менее 42 см, оптимальная толщина стенки – в пределах 9-10 мм. Это максимальный диаметр трубы, созданной по бесшовной технологии, все, что крупнее, собираются с помощью сварки, они не подойдут в качестве основы для газового оборудования. Труба должна быть изготовлена из конструкционной стали марки 20.

Импровизированный котел с данными параметрами будет оптимален для обслуживания помещения площадью до 10 кв. м, нагреваемой воды хватит для использования 3-4 людьми.

Часть отрезка трубы будет приспособлена под газовую горелку.

Дымоход и корпус

В задней части корпуса вырезают отверстие, в которое будет вварен дымоход, в середине также формируют вход диаметром 20 см для заливания воды в бак, к нему приспосабливают крышку с уплотнителем. Стальная емкость будет быстро остывать, ее можно впоследствии обложить кирпичом, чтобы улучшить теплоемкость агрегата.

После того, как корпус будет оснащен опорами и крышкой, его устанавливают на фундамент, сконструированный из огнеупорных материалов.

Особенности сборки самодельного котла

Нужно подготовить стены в той зоне, где будет установлен котел: либо выложить их красным кирпичом, либо обработать древесину креозотом. Пол здесь также нуждается в укреплении: сооружается бетонный либо брусчаточный фундамент, выстилается толстолистовой сталью. Желательно поместить дымовую трубу в оцинкованный короб так, чтобы остался зазор в 3 см, в просвет помещается негорючий материал, подойдет базальтовая вата.

Для сооружения накопительной емкости используют бочку из нержавеющей стали объемом 200 л, ее вводят в систему с помощью толстостенной трубы диаметром до 5 см. В данных условиях будет уместен чугунный теплообменник.

Зону, где дымовая труба пересекает перекрытие или стену, нужно теплоизолировать так, чтобы от ее поверхности до любого горючего материала соблюдалось расстояние минимум 15 см. Чтобы изолировать стальные накладки от дерева, можно воспользоваться асбестом.

Порядок установки металлической дымовой трубы

Каждый человек, когда-либо собиравший конструктор, может разобраться, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Составляющие элементы современных систем отвода продуктов сгорания из металла просто вставляются друг в друга. Места стыков уплотняются термостойкой мастикой или герметиком и скрепляются хомутами.

Монтаж начинается с нижней части, то есть от теплогенератора. Соединение проводится «по конденсату» против движения дымовых газов. Это предотвратит вытекание конденсата наружу и возможное обледенение дымохода.

Выполнение прохода трубы через кровлю

Если выполняется проход дымохода через кровлю, то для его защиты от атмосферных осадков используют регулируемый металлический фартук с соответствующим кровле углом наклона (0-15°, 15-30°, 30-45°). Если труба поднимается над крышей больше, чем на 1,5 м, то ее необходимо фиксировать с помощью растяжек.

Крепление дымохода и проход через крышу с установкой фартука

Для герметизации пересечения дымохода с кровлей можно использовать универсальные резиновые уплотнители. В зависимости от наклона крыши применяют прямой или угловой тип. Необходимо только учесть диапазон их рабочих температур.

Проход дымохода через кровлю с уплотнителем «Мастер Флеш»

Порядок работы с универсальным резиновым уплотнителем очень простой. Необходимо срезать верх в соответствии с требуемым диаметром, одеть на трубу, хорошо промазать снизу термостойким силиконом и прикрепить к кровле с помощью шуруповерта.

Порядок установки универсального резинового уплотнителя

При крутых скатах крыш существует опасность повреждения дымоходов снежными лавинами. Для защиты труб при сползании снега с крыши можно установить специальные металлические рассекатели, как показано на фото дымохода на крыше частного дома.

Металлические рассекатели для защиты от сползания снега

Проход трубы через стену

Во избежание трудностей, связанных с созданием проема в крыше и его последующей герметизацией, обычно стараются применить вывод дымохода через стену, как правило, заднюю.

Этот вариант подразумевает только одно пересечение – с наружной стеной, которое легко изолируется монтажной пеной, в отличии от заведомо сложного и ненадежного примыкания горячей дымовой трубы к холодной кровле. В этом случае труба легко крепится к наружной части стены, не влияет на интерьер и гарантированно отсутствуют протечки.

Вывод дымохода через стену дома

Дымоходы для бани: внутренний или внешний?

Все дымоходы дровяных печей для бани принято подразделять по принципу их установки на внутренние и внешние. В России большей популярностью пользуются внутренние системы. Они позволяют значительно экономить тепло внутри помещения, в то время, как внешние больше характерны баням западного образца и имеют скорее эстетическую функцию.

Каждая из моделей имеет ряд своих достоинств и недостатков:

  • Внутренний. Отличается повышенной внутренней тягой, значительно превосходящей тягу внешнего дымоотвода. При его установке отсутствует необходимость в дополнительном утеплении и наличии дверцы для прочистки трубы от сажи. В целом, уход за ним значительно проще, чем за внешним и почти не требует значительных действий. Еще одним плюсом является тот факт, что внутренний дымоход долго удерживает тепло внутри помещения. Единственный недостаток — сложная проектировка.
  • Внешний. При его установке не придется делать отверстия в стенах и крыше, однако и естественная тяга у такого дымохода значительно ниже. В целом, как уже было сказано, его установка носит скорее эстетический характер.

Котел своими руками для бани

Еще вариант, который приходит на ум всем самодельщикам, состоит в том, чтобы сделать котел на дровах своими руками. При использовании дровяного топлива температура пламени получается относительно невысокой, поэтому можно не бояться прогаров металла стен и свода топочной камеры. Корпус можно сварить из стали толщиной 5-7 мм. Коробку и топку можно сделать своими руками по чертежам и фото готовых котлов для бани, но можно придумать и свой вариант.

Один из таких аппаратов приведен на чертеже ниже.

Котел построен из водопроводной трубы большого диаметра с толщиной стенки до 10 мм. Конструкция имеет встроенный бак, каменку и топку на дровах. Преимуществом такой схемы является минимальный объем сварочных работ и удобная компоновка изделия, хотя дрова загружать в топку не всегда удобно.

Производитель

Итак, какому же производителю отдать предпочтение?

Репутация чиста, аки слеза ребёнка, у следующих изготовителей:

  • «Бакси» – компания, создающая конструкции первоклассного качества;
  • «Бурдерус» – фирма, выпускающая чрезвычайно надёжные устройства;
  • «Хэрмэн» – организация, создающая добротные дымоходы;
  • «Вайлат – производитель, радующий своих почитателей долговечной продукцией;
  • «Навьен» – компания, выпускающая товар стойкий к износу;
  • «Виэсмэн» – организация, создающая дымоходы, которые отличаются долгим сроком жизни;
  • «Просэрм» – фирма, которая заботится не только о своём доходе, но и о качестве продукции;
  • «Дэу» – компания, выпускающая товар, противостоящий негативному воздействию факторов окружающей среды;
  • «Аристон» – фирма, создающая продукцию, не знающую конкурентов.

Таким образом, выбор за Вами!

Газовая печь в бане

Фундамент для газовой печи

Фундамент газовой печи бани строим в такой последовательности:

  • Роем котлован глубиной 70 см, учитывая то, что дно котлована должно быть немного шире основы.
  • На дно котлована засыпаем песок 15 см толщиной, заливаем его водой и ждем, пока вода впитается.
  • После того как вода впиталась, около 20-ти см толщиной насыпаем куски кирпича и камень.
  • Засыпаем все это щебнем.
  • Делаем опалубку и создаем армированный каркас.
  • Заливаем бетоном и ждем, пока он немного схватится, затем убираем опалубку.
  • Покрываем поверхность в несколько слоев гудроном.
  • То место, где была опалубка, засыпаем смесью песка и мелкого гравия.
  • Кладем влагоизоляцию — и фундамент готов к возведению газовой печи.

Строительство газовой печи для бани

Процедура изготовления газовой печи для бани выглядит так:

  1. Готовим раствор из песка и глины в соотношении 1:1. Перемешиваем все это с водой до образования однородной массы без комков.
  2. Кирпич перед кладкой замачиваем в воде на 10 минут.
  3. Кладем первый слой кирпича на битум, который мы предварительно разместили на фундаменте. После укладки первого рядя кирпича на раствор дайте ему отлежаться пару минут.
  4. Второй и последующие ряды укладываем так, чтобы каждый кирпич ложился на стык между двумя кирпичами предыдущего ряда. Следите за тем, чтобы швы имели толщину не больше 5 мм.
  5. В процессе кладки третьего ряда можно делать дверцу для поддувала. Используйте полоски стали или оцинкованную проволоку, чтобы закрепить дверцу.
  6. В четвертом ряду создаем отверстие для золы размером в один сантиметр.
  7. В шестом ряду заканчиваем с установкой поддувала, а в седьмом проводим установку дверцы для топки и колосника.
  8. Восьмой ряд — делаем перегородку для дымохода и продолжаем класть кирпичи до размещения швеллеров в 14-том ряду.
  9. На швеллеры устанавливаем бак для воды, таким образом, чтобы он располагался на передней стенке, а боковые стенки поддерживали его вертикально.
  10. Пятнадцатый ряд является основой для раздельной стенки, поэтому его кладем в половину кирпича. Так же кладем последующие три ряда.
  11. Дверцу для выпускания пара ставим в девятнадцатом ряду.
  12. Между 20 и 21 рядами кладем полосы стали, затем ставим бак для горячей воды.
  13. Печная труба устанавливается, начиная с 23-го ряда. Помните, что труба должна на полметра возвышаться над крышей, а толщина самой трубы должна быть в половину кирпича.

Когда работа с кладкой печи закончена, переходим к штукатурке. Очищаем стены печи от лишнего раствора и штукатурим смесью песка, глины, гипса и алебастра.

Использование газовой печи в бане

  • Баллон сжиженного газа рекомендуем закапывать на улице недалеко от бани.
  • Обязательно установите систему автоматики, которая будет регулировать подачу топлива и то, когда следует ее отключить.
  • После того как печь готова, дайте ей на просушку не менее двух недель, а после первой растопки не стоит сразу же доводить до высоких температур.
  • Следите, чтобы огнеупорное основание под печкой на 100 мм выходило за границы печки.
  • Газопровод к печке обязательно должен быть из стали или меди.

[media=https://www.youtube.com/watch?v=sksy3S3036w]

Недостатки газовых котлов

Импортные модели газовых котлов для бани всегда выполняются с запасом механической прочности стен корпуса. Многие модели отечественного производства по устройству больше похожи на китайские котлы из-за минимальной толщины стенок топочной камеры и оформления. В результате при отключении внутреннего теплообменника топка нередко перегревается и деформируется.

Одной из наиболее распространенных типов неполадок является самопроизвольное выключение горелки. В котельных аппаратах известных производителей газовая автоматика устанавливается в бокс, защищенный от тепла и водяных паров. В более дешевых котлах плата контроля работы горелки может быть просто уложена в алюминиевый коробок. В результате окисления контактов во влажной атмосфере бани первым выходит из строя датчик контроля пламени. Ремонт горелочного оборудования котла несложен, но в любом случае этим должен заниматься специалист, иначе аппаратуру могут опломбировать, а хозяев оштрафовать.

Преимущества

Итак, какими достоинствами способна порадовать коаксиальная система дымоотвода?

Преимущества инновационного приспособления таковы:

  • долгий срок эксплуатации – длительность жизни более 50 лет;
  • стойкость к износу – система противостоит разрушительному влиянию климатических, механических, биологических, термических факторов;
  • практичность – конструкция не проходит через крышу, ввиду чего нет необходимости нарушать её целостность;
  • безопасность – риск возгорания в зоне соприкосновения тех или иных легковоспламеняющихся поверхностей с системой дымоотвода уменьшается, так как внутренняя труба прекрасно охлаждается за счёт внешней;
  • экологичность – дымоотвод способствует полному сжиганию топлива, поэтому количество несгоревших частиц, которые выбрасываются в воздух, в разы сокращается;
  • экономичность – нет необходимости в организации дополнительной вентиляции, так как вредные для человеческого организма вещества не попадают внутрь жилища;
  • компактность – дымоотвод имеет оптимальные габариты, в результате чего экономится пространство;
  • чрезвычайно широкий ассортимент – выбрать нужный образец для той или иной системы не составит труда;
  • эффективность – увеличение коэффициента полезного действия за счёт согревания поступающей холодной воздушной массы о разогретую трубу;
  • лёгкий монтаж – нет необходимости в наличии специальных умений и знаний.

Достоинства впечатляют. Не так ли? Перейдем к недостаткам.

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

  • Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
  • Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

  • После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
  • Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Типы дымоходов для бани

Дымоходы бывают одноконтурными и двухконтурными. Одноконтурные дымоходы представляют собой наиболее простое решение, не требующее больших затрат. Неутепленные (одноконтурные) дымовые трубы применяются для гильзовкиГильзовка – это установка в существующий дымоход (вентиляционный канал) трубы из нержавеющей стали для восстановления герметичности. Данная технология подходит исключительно для ровных дымоходов, имеющих постоянное сечение по длине и отсутствие изгибов и смещений.См. ранее построенных кирпичных каналов. Размещение неутепленных дымоходных труб в такие каналы ведет к снижению потерь тепла, увеличению уровня тяги и уменьшению количества конденсата в печной трубе. Однако одноконтурные дымоходы нельзя размещать снаружи строения, потому что не имеющий утепления дымоход станет быстро охлаждаться, что вызовет неприятные последствия, обратные плюсам, которые можно получить при установке внутри кирпичной трубы: снижение тяги, уменьшение мощности источника тепла, запирание дымоотводного канала, а как следствие даже отравление посетителей бани продуктами сгорания топлива.

Двухконтурные дымоходы имеют две трубы разного диаметра (так называемый сэндвич), расположенные одна в другой. Друг от друга они отделяются теплоизоляционным негорючим материалом на основе базальтового волокна. Такая конструкция способствует быстрому нагреву внутренней трубы и позволяет избежать появления внутри

конденсата с вредными соединениями, провоцирующими ускорение коррозии металла. Дымоходы такого типа прекрасно переносят атмосферные воздействия и высокие температуры, поэтому великолепно подходят для банных печей.

Преимущества дровяной печи в бане и сауне

Установка дровяной печи в баню, несомненно, разумное решение. Благодаря своим особенностям, это не только практично, но и выгодно:

  • Низкая стоимость топлива позволит значительно сэкономить на отоплении;
  • Благодаря естественному жару, парилка прогревается в два раза быстрее, чем на газу;
  • Широкий ассортимент дровяных печей позволит подобрать конструкцию, идеально подходящую по размеру и цене;

Ознакомьтесь более подробно с дровяными печами для бани, особенностями их эксплуатации и преимуществами.

Дымоходы дровяной печи для бани конструктивно имеют ряд особенностей, отличающих их от стандартных систем отвода дыма

Самое важное — убедиться, что угарный газ не проникает в помещение парилки, а сажа не оседает на стенах вашей бани

Виды отопления

Печное отопление в бане

Применительно к бане выделяют три типа отопления:

  • Водяное;
  • Электрическое;
  • Печное.

Печное отопление применяется в банях без постоянно действующего водопровода и имеющих малую площадь. Это обусловлено тем, что печь предназначена для локального быстрого нагрева помещения, имеет нестабильный (эпизодический) режим работы. При таком способе отопления вода замерзнет в коммуникациях и их разморозит.

Водяное отопление является самой популярной конфигурацией обогрева помещений. Вода обладает подходящими теплофизическими свойствами и выступает отличным теплоносителем. Водяное отопление реализуется от централизованной системы или автономного теплогенератора. В качестве теплогенераторов выступают следующие типы устройств:

  • Газовый котел;
  • Твердотопливный котел;
  • Жидкотопливный котел;
  • Электрический котел.

Электрическое отопление делится на две схемы отопления:

  • Водяное отопление с использованием электрического котла;
  • Отопление отдельными приборами.

Отопительный газовый котел для бани требует получения разрешения и выполнения газового проекта. Отопление бани (сауны) электрокотлом не требует получения согласования, но реализуется сооружением водяной системы отопления.

Водяное отопление бани подразумевает постоянный режим работы для предотвращения замерзания коммуникаций. Приобретение котла (газового, электрического, твердотопливного) вкупе с расходами на топливо для обеспечения постоянного режима работы выливаются в серьезные финансовые затраты.

Использование отдельных отопительных электрических приборов несколько упростит ситуацию – не нужно беспокоиться о замерзании воды – но расходы на электрическую энергию будут иметь солидные размеры. К тому же электрическое отопление имеет еще один весомый недостаток – возможно отключение подачи электроэнергии и простой отопительного оборудования.

Выводы и полезное видео по теме

Собрав информацию о том, как правильно провести газ в баню, мы выяснили, что закон предъявляет строгие требования к проекту, параметрам оборудования и условиям монтажа газопровода. Самостоятельное проектирование и подключение запрещено. Поэтому уже с момента зарождения идеи стоит получить консультацию профессионалов.

В видеоролике представитель одной из газовых компаний рассказывает, как получить разрешение на газификацию жилых и нежилых помещений, перечисляет основные этапы и необходимые документы:

Если ваша баня уже газифицирована, и вам есть, чем поделиться с другими хозяевами загородных владений, приглашаем поучаствовать в обсуждении. В форме ниже можно задать вопросы, рассказать о своем опыте, прокомментировать ключевые моменты. Используйте шанс получить полезную информацию!

Как устроен дымовывод


Для корректной работы камина или печи необходимо правильно рассчитать диаметр трубы

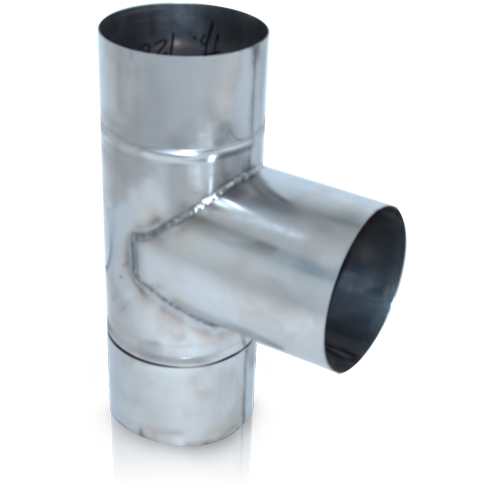

Устройство канала для отвода дыма состоит из трубы, которая может быть круглого сечения разного диаметра или квадратной, прямоугольной формы. Система подключается к котельному оборудованию через выходное отверстие. Кроме отвода газов часть кислорода проникает в топку через дымарь, что способствует процессу горения.

Основные части дымовывода:

  • Трубный канал. Это основная часть конструкции. Как правило, внутри устройства должны быть гладкие стенки, чтобы на них меньше оседала сажа и не было дополнительного сопротивления току воздуха.
  • Шиберная заслонка. Этот элемент устанавливают в начале хода, с помощью него можно частично или полностью перекрывать канал, добиваясь определенной силы тяги. Заслонка помогает удержать тепло внутри помещения при хорошо разогретой печке.
  • Конденсатосборник – необходимая часть дымохода, куда попадает влага, осаждающаяся на внутренних стенках при охлаждении пара, который всегда присутствует в дыме. Расположение этого устройства в общей схеме обычно внизу вертикального стояка.
  • Окно для проведения ревизии – небольшое отверстие в дымовыводе прикрытое дверцей, чтобы можно было просмотреть канал на наличие в нем сажи, смолянистых отложений и посторонних предметов и по надобности удалить их.

Тяга внутри системы газоотведения происходит за счет того, что вверху и внизу канала давление разное. Чем больше размеры дымохода, тем быстрее дым выходит наружу из печки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
