Типы и принцип действия генераторов электрического тока

Устройство и принцип работы

Генератором называется электромашина, которая занимается преобразованием механической энергии в токовую электроэнергию. В большинстве случаев используется для этого вращательный тип магнитного поля. Состоит аппарат из реле, вращающегося индуктора, контактных колец, терминала, скользящей щетки, диодного моста, диодов, токосъемного кольца, статора, ротора, подшипников, роторного вала, шкива, крыльчатки и передней крышки. Нередко в конструкцию входит виток с электромагнитом, который осуществляет выработку энергии.

Важно отметить, что генератор бывает переменного и постоянного тока. В первом случае не образовываются вихревые токи, работать аппарат может при экстремальных условиях и обладает пониженным весом

Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов

Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов.

Бывает генератор переменного тока синхронным и асинхронным. Первый это агрегат, который работает как генератор, где количество совершаемых вращений статора равно ротору. Ротор формирует магнитное поле и создает в статоре ЭДС.

Обратите внимание! В результате создается постоянный электрический магнит. Из преимуществ отмечают высокую стабильность создаваемого напряжения, из недостатков — токовую перегрузку, поскольку при завышенной нагрузке, регулятор повышает ток в роторной обмотке

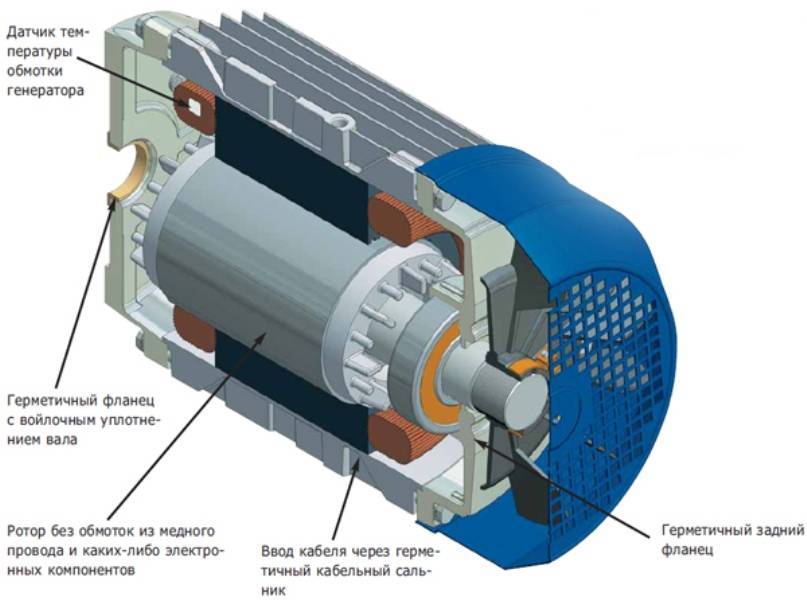

Асинхронный аппарат состоит из короткозамкнутого ротора и точно такого же статора, как и предыдущей модели. В момент вращения ротора асинхронный генератор индуцирует электроток и магнитное поле создает синусоидальное напряжения. Поскольку он не имеет связи с ротором, то возможности в том, чтобы искусственно регулировать напряжение и ток, нет. Эти параметры изменяются под электрической нагрузкой на стартерной обмотки.

Принцип действия

Любой генератор действует по электромагнитному индуктивному закону, благодаря наводке электротока в замкнутой рамке пересечением вращающегося магнитного поля, создаваемое с помощью постоянных магнитов или обмоток. Электродвижущая сила попадает в замкнутый контур из коллектора и щеточного узла вместе с магнитным потоком, вращается ротор и вырабатывает напряжение. Благодаря подпружиненным щеткам, которые прижимаются к пластинчатым коллекторам, передается электроток к выходным клеммам. Далее он идет в сеть пользователя и распространяется по электрооборудованию.

Отличие от синхронного генератора

Синхронный бензиновый генератор не перегружается из-за переходных режимов, которые связаны с пуском под нагрузкой из потребителей подобной мощности. Он является источником реактивной мощности, в то время как асинхронный ее потребляет. Первый не боится перегрузок при поставленном режиме благодаря системе авторегулирования через связь, которая обратна току с напряжением в проводе. Второй имеет нерегулируемую искусственно силу сцепления электромагнитного роторного поля.

Обратите внимание! Важно понимать, что асинхронная разновидность более популярна благодаря простой конструкции, неприхотливости, отсутствию надобности в техническом квалифицированном обслуживании и сравнительной дешевизне. Он ставится тогда, когда: нет высоких требований к частоте с напряжением; предполагается работать агрегату в запыленном месте; нет возможности переплачивать за другую разновидность

Основное предназначение

Генераторы широко используются для производства электроэнергии и представляют собой огромные машины, вырабатывающие ток высокой мощности. Однако не все разновидности имеют такие габариты. Устройства, применяемые в автотранспорте, используются в качестве источников U. Это очень удобно, так как ходовая часть транспорта совершает механические движения и глупо не воспользоваться этим видом энергии для вращения ЭГ.

Генераторы трёхфазного типа переменного тока применяются вместе с мостовым выпрямителем и используются для зарядки аккумулятора. Кроме того, они используются для питания электропотребителей, например, системы зажигания, световой сигнализации и освещения, бортового компьютера и так далее. Подключается устройство к регулятору U, благодаря которому величина U остается постоянной. В авто применяются устройства переменного тока, так как они имеют меньшие размеры относительно своих собратьев — ЭГ постоянного U.

Основные сферы применения

Watch this video on YouTube

Watch this video on YouTube

В зависимости от того, где используется электрогенератор, определяются его технические характеристики. Главным образом, отношения генератора к определенной категории по области применения, определяет его мощность. Разделяют следующие разновидности оборудования по сферам эксплуатации:

  • Бытовые. Обладают мощностью от 0,7 до 25 кВт. Обычно к этой категории относятся бензиновые и дизельные генераторы. Применяются для электроснабжения бытовых электроприборов и оборудования малой мощности, очень часто на строительных площадках. Сгодятся в качестве портативного источника электроэнергии при выезде на природу;
  • Профессиональные. Могут применяться в качестве постоянного источника электроэнергии в муниципальных учреждениях и мелких производственных предприятиях. Его мощность не превышает 100 кВт;
  • Промышленные. Могут эксплуатироваться на крупных фабриках и заводах, где требуется высокомощное оборудование. Такие аппараты обладают мощностью более 100 кВт, имеют немалые габариты и сложны в техническом обслуживании для неподготовленного человека.

Устройство, виды и принцип действия асинхронных электродвигателей

Как выбрать генератор для загородного дома или дачи, ТОП моделей

Трансформаторы тока: устройство, принцип действия и типы

Что такое частотный преобразователь, основные виды и какой принцип работы

Как устроен электрический аккумулятор, его принцип работы, виды, назначение и основные характеристики

Схема работы устройства плавного пуска, его назначение и конструкция

Как работает

В камерах двигателя размещается сжатое топливо, которое может воспламеняться. В процессе горения образуются газы, начинающие вращать коленвал. Из-за этого начинает работать ротор альтернатора. В статоре образуется магнитное поле.


Электрический генератор

Результат процессов, описанных ранее, — появление индукционного электрического тока в обмотке. Он доступен для потребления сразу на выводе устройства, любыми другими приборами. Поездки на природу, резервное питание — ситуации, когда подобные решения становятся актуальными. В этом случае электрический генератор незаменим.

Конструкция

Стоит подробнее рассмотреть, из чего состоит генератор, встроенный в автомобиль

Далее представлены основные детали конструкции столь важного в машине устройства

Статор

Статор генератора — это деталь, изготовленная из стали, толщина которой не превышает 10-11 мм. Добиваясь экономии металла, разработчики современного генератора изготовили данную деталь из отдельных элементов и придали ей форму подковы. Все листы конструкции скреплены между собой сварочным или заклепочным методами. В статоре более 30 пазов, предусмотренных для крепления обмотки. Изоляция статора обеспечивается специальным покрытием из эпоксидного компаунда или пленки.

Ротор

Система полюсов ротора отличается от системы в стандартных агрегатах. В ней две половины, каждый из которых имеет отдельный выступ, по форме напоминающий клюв. На каждом выступе — по шесть полюсов, напрессованных на вал.

Втулка устанавливается между полюсами, а обмотка закрепляется на ней. Вращающийся вал ротора изготавливают из стали низкой твердости, но это не мешает ему быть прочным и эффективно справляться с поставленной задачей. На конце вала резьба, а также шпоночный паз, фиксирующий шкив.

Узел выпрямления

Главным отличительным элементом современных автогенераторов переменного тока является узел выпрямления. Существует два типа используемых узлов:

  1. Пластины, отводящие тепло. В них установлены силовые диоды, выпрямляющие ток.
  2. Элементы со специальными ребрами для охлаждения. На них также установлены диоды, но они таблеточные.

Дополнительно к классификации можно отнести вспомогательный выпрямитель. В нем диоды содержатся в пластиковом корпусе, имеющем цилиндрическую форму. К схеме такой корпус подключают специальными шинами.

Регулятор напряжения

Данная деталь способствует поддержке необходимого напряжения внутри автогенератора. Благодаря этому достигается нормальная работа электрических систем, датчиков и других элементов, находящихся в системе транспортного средства.

Основа регуляторов напряжения — полупроводниковый элемент. Конструктивное исполнение подобных деталей может быть различным, но у всех одинаковая задача и один и тот же принцип действия.

Главное свойство регулятора — термокомпенсация. Оно представляет собой способность элемента менять показатель напряжения, поднимая или опуская его, если в процессе работы генератора были обнаружены изменения температуры за пределами рабочего пространства. Подобные махинации позволяют улучшить зарядку аккумулятора и снизить потребление ресурса.

Устройство

Конструкция и внутреннее устройство преобразователя одного вида энергии в другой может иметь существенные отличия. Самыми распространенными являются автомобильные генераторы ПТ, представленные следующими основными конструктивными элементами:

  • двухкрышечной корпусной частью со специальными вентиляционными отверстиями;
  • роторной однообмоточной электромагнитной частью, вращаемой посредством шкива в паре подшипников;
  • двумя медными кольцами и графитовыми щетками, подающими ток на роторную часть;
  • регулирующей релейной частью, отвечающей за выдачу генераторного напряжения в оптимальных пределах.

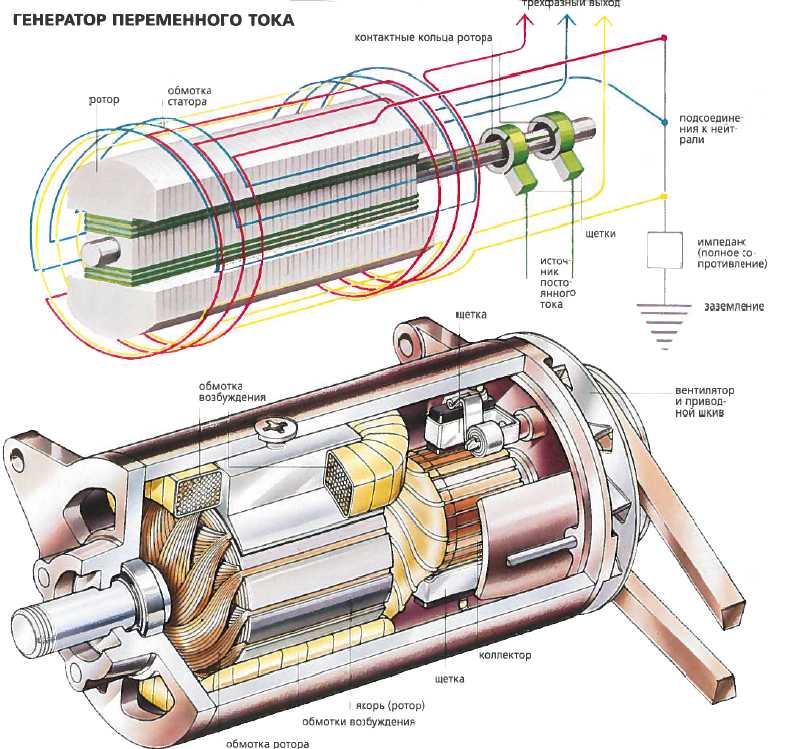

Общая схема устройства генератора переменного тока

Статорная часть имеет три медных обмотки, объединенные «треугольником» с подключением полупроводникового диодного моста, благодаря которому происходит преобразование типа напряжения.

Современные автомобильные генераторы относятся к категории высокооборотных агрегатов, поэтому частота оборотов может составлять девять тысяч в одну минуту.

Магнитные генераторы газового типа

Конструкции генераторов тока, где вместо металлической рамки как носитель зарядов используют токопроводящую плазму, жидкость или газ, получили название МГД-генераторов. Вещества под давлением прогоняют в поле магнитной напряженности. Под воздействием все той же ЭДС индукции заряженные частицы обретают направленное движение, создавая электрический ток. Величина тока прямо пропорциональна скорости прохождения через магнитный поток, а также его мощности.

Генераторы МГД имеют более простое конструктивное решение – в них отсутствует механизм вращения ротора. Такие источники питания способны выдавать большие мощности энергии в короткие промежутки времени. Их применяют в качестве резервных устройств и в условиях экстренных аварийных ситуаций. Коэффициент, определяющий полезное действие (КПД) этих машин выше, чем имеет электрический генератор переменного тока.

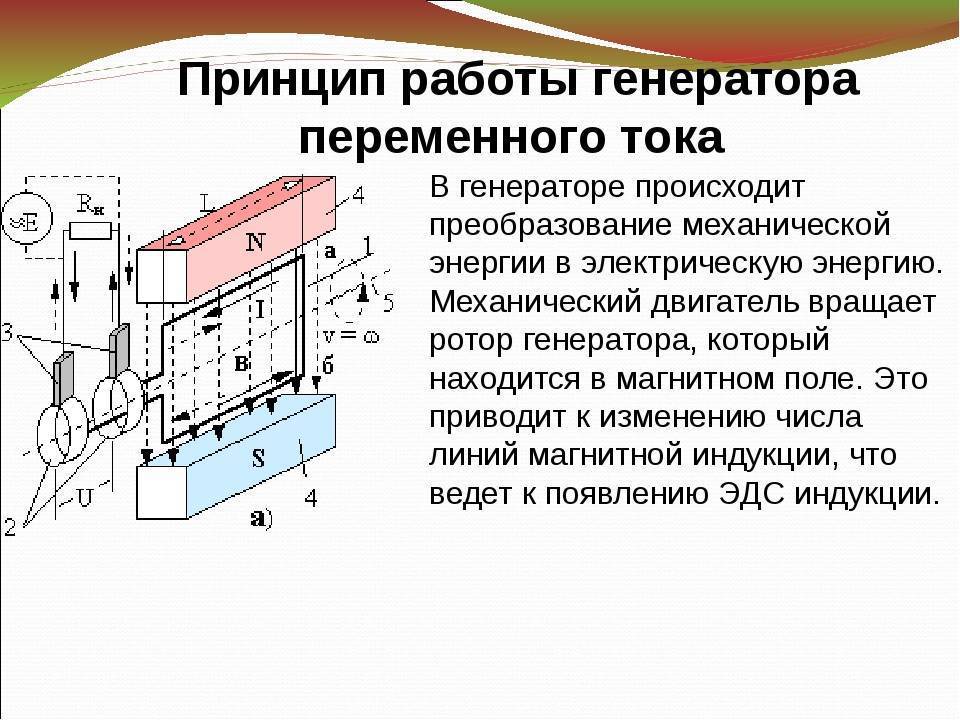

Начало

Простейший и самый первый генератор переменного тока был разработан физиком Майклом Фарадеем в 1831 году и получил название «Диск Фарадея». Конструкция первого генератора переменного тока была очень простой. Она включала такие элементы:

  1. Два разно полярных магнита «N» и «S».
  2. Рамку из медной проволоки со сторонами A, B, C, D.
  3. Оси вращения N и N1.

Принцип действия генератора переменного тока Фарадея заключался в том, что при вращении рамки, вырабатывался ток со слабым напряжением. Происходит это следующим образом:

  1. Рамка из проволоки осуществляет вращение внутри постоянного магнитного поля по оси N и N 1.
  2. При изменении положения рамки из вертикального в горизонтальное, возникает эффект разреза магнитного поля.
  3. В такие моменты возникает электродвижущая сила (ЭДС).
  4. При прохождении одного полуоборота ЭДС имеет положительный потенциал. Ток протекает от точки А к точке B.
  5. При возврате в вертикальное положение ЭДС меняет направление из точки C в точку D, а значит меняется и потенциал тока.

Все генераторы переменного тока используют вращающееся магнитное поле. При изменении положения медной рамки существует также момент полной потери напряжения. Он возникает при медленном вращении, например, без двигателя. При быстром вращении, величина напряжения остается неизменной.

Применение генераторов переменного тока на практике

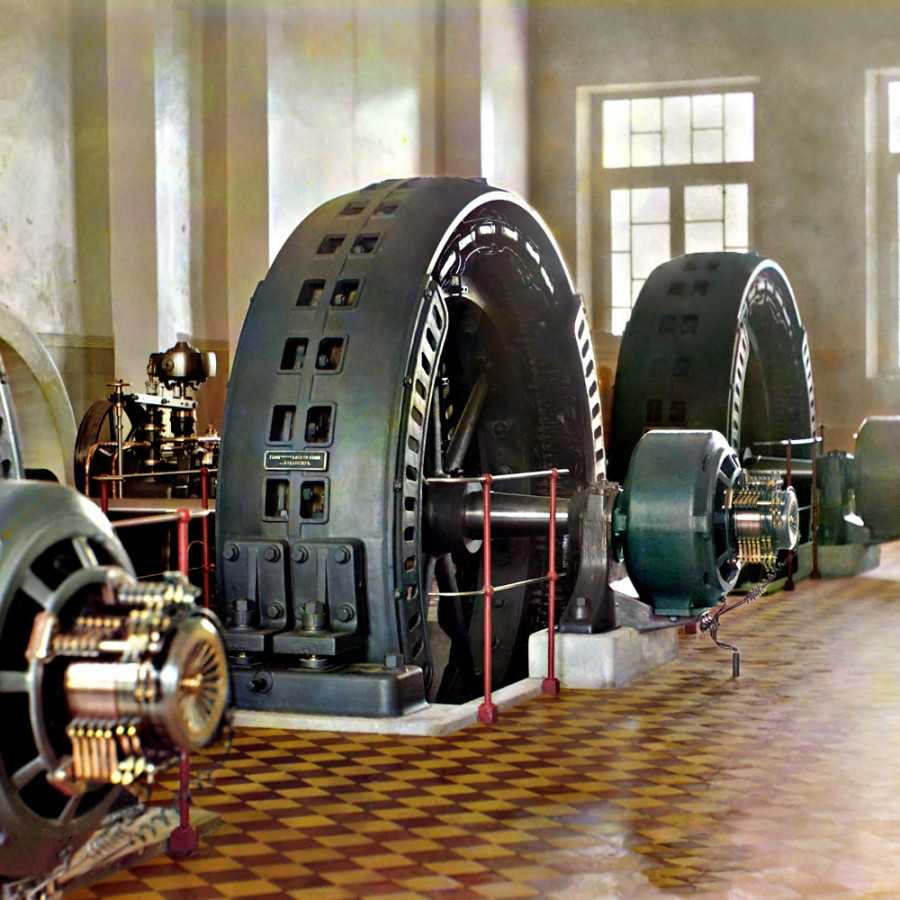

Промышленное производство мощных генераторов

Применяются такие генераторы практически во всех сферах человеческой деятельности, где требуется электрическая энергия. Причем принцип ее добычи отличается только способом приведения в движение вала устройства. Так работают и гидро-, и тепло- и даже атомные станции.

Данные станции запитывают по проводам общественные сети, к которым подключается конечный потребитель, то есть все мы. Однако существует множество объектов, к которым невозможно доставить электрическую энергию таким способом, например, транспорт, стройплощадки вдали от линий электропередач, очень далекие поселки, вахты, буровые установки и прочее.

Это означает только одно – требуется свой генератор и двигатель, приводящий его в движение. Давайте рассмотрим несколько небольших и часто встречающихся в нашей жизни устройств.

Автомобильные генераторы

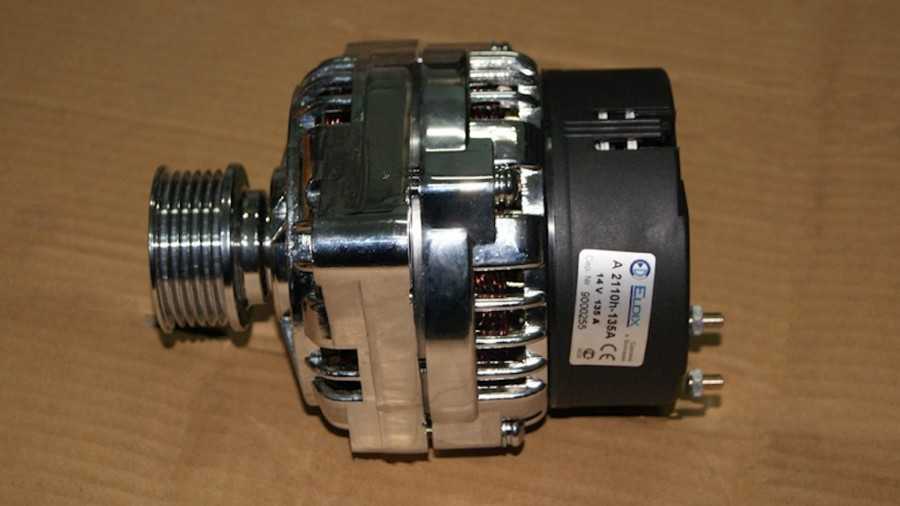

На фото — электрический генератор для автомобиля

Кто-то возможно тут же скажет: «Как? Это же генератор постоянного тока!». Да, действительно, так оно и есть, однако таковым его делает лишь наличие выпрямителя, который этот самый ток делает постоянным. Основной принцип работы ничем не отличается – все тот же ротор, все тот же электромагнит и прочее.

Принципиальная схема автомобильного генератора

Это устройство функционирует таким образом, что вне зависимости от скорости вращения вала, оно вырабатывает напряжение в 12В, что обеспечивается регулятором, через который идет питание обмотки возбуждения. Обмотка возбуждения стартует, запитываясь от автомобильного аккумулятора, ротор агрегата приводится в движение двигателем автомобиля через шкив, после чего начинает индуцироваться ЭДС.

Для выпрямления трехфазного тока используется несколько диодов.

Область применения

Синхронные генераторы – устройства, предназначенные для добычи переменного тока. Встретить такие устройства можно на различных станциях:

  • атомных;
  • тепловых;
  • гидроэлектростанциях.

А также агрегаты активно используются в транспортных системах. Их применяют в различных автомобилях, в судовых системах. Синхронный генератор способен работать как в автономном режиме, отдельно от электрической сети, так и одновременно с ней. При этом удается подключить сразу несколько агрегатов.

Преимуществом станций, вырабатывающих переменный ток, является возможность обеспечить выделенное пространство электроэнергией. Удобно, если объект находится далеко от центральной сети. Поэтому агрегаты пользуются спросом у владельцев ферм, отдаленных от города населенных пунктов.

Виды генераторов

Дизельный генератор FORTE FGD9000E

По классу используемого при работе энергоносителя (топлива) все известные генераторные устройства делятся на следующие виды:

  • бензиновые,
  • дизельные,
  • газовые,
  • дровяные агрегаты или работающие на водороде, например.

Первые два вида электрогенераторов привлекают пользователя тем, что в них используется готовый двигатель, работающий на соответствующем топливе и нуждающийся только в доработке приводной части. Дровяные, водородные и газовые образцы относятся к более сложным устройствам и отличаются невысоким КПД.

По степени автономности все выпускаемые промышленностью устройства делятся на стационарные и мобильные модели, а по типу получаемого на их выходе переменного тока – на однофазные и трехфазные. Согласно прямому назначению агрегатов известные типы электрогенераторных устройств подразделяются на основные и резервные, а по области применения – на бытовые и промышленные изделия.

Устройство трехфазного генератора

В принципе, устройство трехфазного генератора переменного тока достаточно простое. Это корпус с двумя крышками с противоположных сторон. В каждой из них проделаны отверстия для вентиляции. В крышках устроены ниши под подшипники, в которых вращается вал. На передний конец вала устанавливается передаточный элемент. К примеру, на автомобильном генераторе установлен шкив, с помощью которого вращение передается от двигателя внутреннего сгорания на генератор. На противоположном конце вала производится передача электрического тока, ведь вал в этом случае выступает как электромагнит с одной обмоткой.

Передача производится через графитовые щетки и токосъемные кольца (они из меди). Щетки соединены с электрорегулятором (по сути, это обычное реле), который регулирует подачу напряжение 12 вольт с требуемыми отклонениями

Самое важное, что реле не повышает и не понижает напряжение в зависимости от скорости вращения самого вала

Так вот если говорить о трехфазных генераторах переменного тока, то это три вот таких однофазных. Только трехфазный агрегат имеет обмотку не на роторе (валу), а в статоре. И таких обмоток три, которые сдвинуты относительно друг друга по фазе. Вал, как и в первой конструкции, выполняет функции электромагнита, который питается через контакты скользящего типа постоянным током.

Вращение вала создает в обмотках магнитное поле. Электродвижущая сила начинает индуцироваться, когда происходит пересечение магнитного поля обмоток с ротором. А так как обмотки располагаются на статоре симметрично, то есть, через каждые 120º, то соответственно и электродвижущая сила будет иметь одинаковое амплитудное значение.

Технические характеристики

Под основными техническими характеристиками генераторов можно понимать следующие величины. Это ЭДС генератора. Непосредственно с ЭДС любого генератора напрямую связана его полная электрическая мощность, которая ей прямопропорциональна.

  • Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)

  • Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!

  • Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства

Полная мощность возрастает при увеличении количества полюсов и частоты оборотов якоря. Полезная же мощность, передаваемая на подключённое внешнее устройство, равна произведению выходного тока на выходное напряжение.

Основная характеристика любого производящего что-либо устройства, в том числе и нашего генератора это КПД. Если генератор выключить, а потом включить, то его КПД будет уменьшаться, в связи с увеличением затрат энергии на нагрев обмотки. Различают электрический КПД и промышленный.

При таком подключении, причём желательно через автомат и вольтметр, добиваются равномерного распределения нагрузки между работающими генераторами. При увеличении потребления внешней нагрузки, в работу включается второй генератор, тем самым регулируя обороты первого и выравнивая напряжение.

При использовании генераторов со смешанным возбуждением происходит автоматическая регулировка характеристик работающих вместе генераторов, повышается стабильность работы. Это возможно из-за того, что в таких генераторах есть уравнительный провод, проходящий между отрицательными или положительными щётками. Именно эта шина и делает работу таких генераторов устойчивой.

  • Реле контроля напряжения: советы по установке и подключению своими руками. Выбор и принцип работы для однофазной и трехфазной сети
  • Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!

  • Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

ПоломкаПричинаРемонт
свист, потеря мощности на высоких оборотахнедостаточная натяжка ремня, поломка подшипника/втулкирегулировка натяжения, замена втулки/подшипника
недозаряднеисправно реле регуляторазамена реле
перезарядканеисправно реле регуляторазамена реле
люфт валаотказ подшипника или выработка втулкизамена расходника
утечка тока, снижение напряженияпробой диодазамена диодов выпрямителя
отказ генератораподгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ проводаустранить указанные поломки

Советуем изучить Конденсаторная сварка

Виды генераторов переменного тока

Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.

В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.

Вам это будет интересно Редактор для рисования схем

Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.

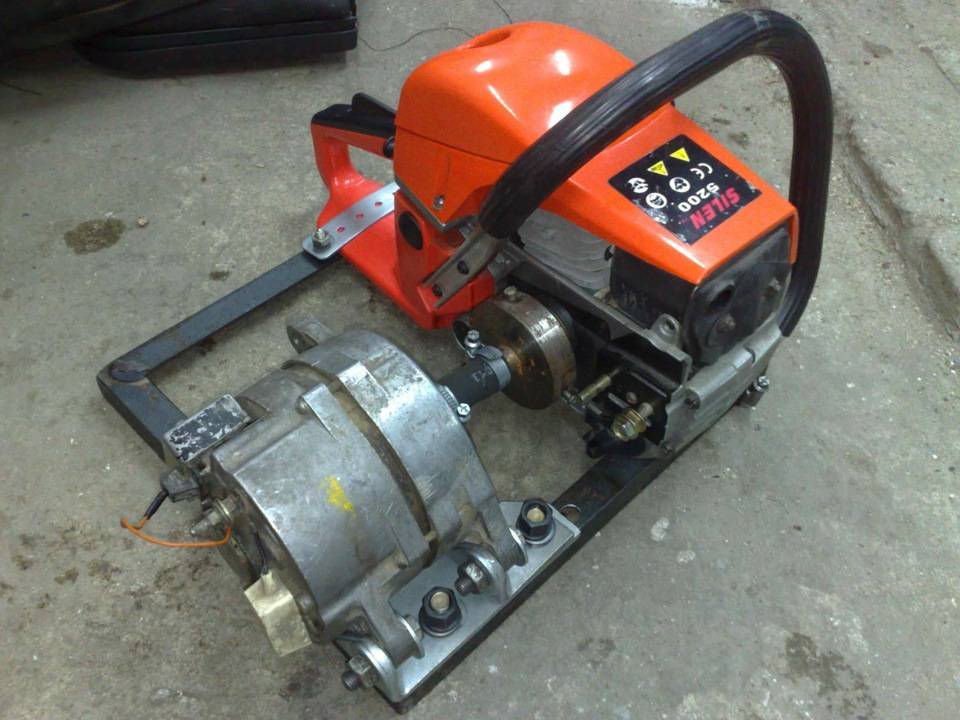

Маломощный генератор

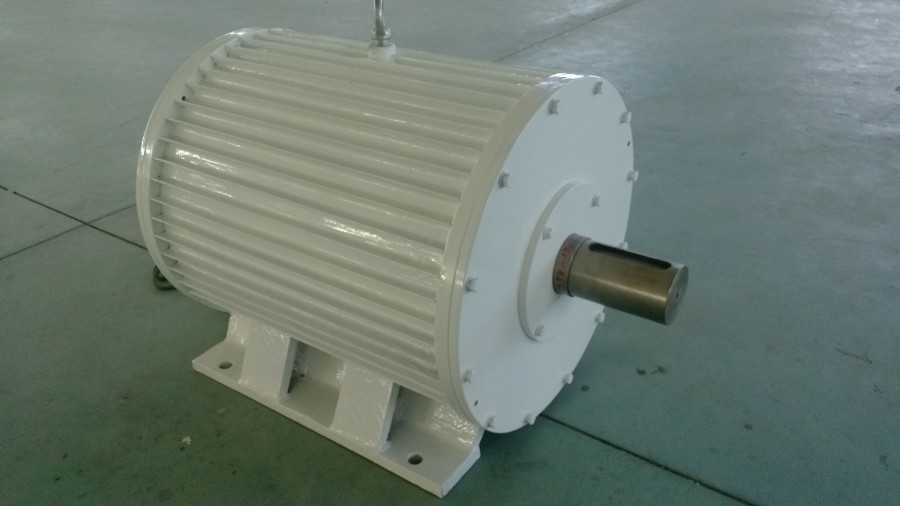

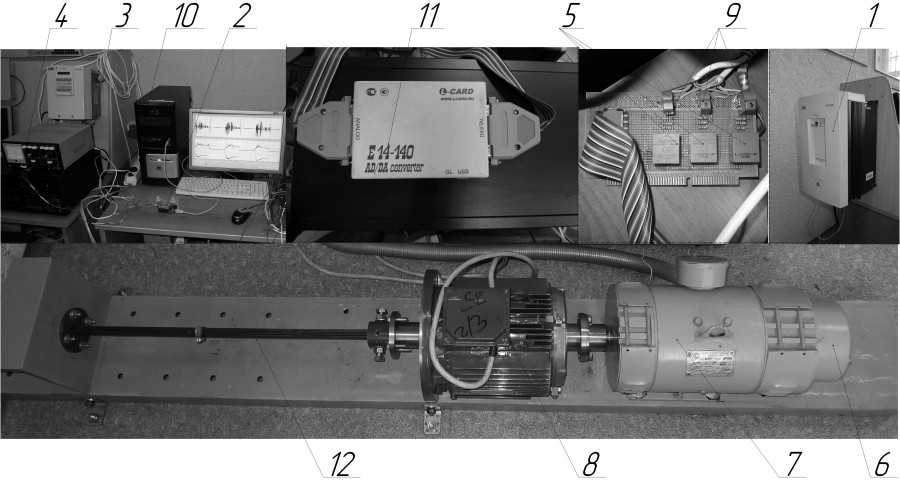

Асинхронные генераторы

Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.

Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов. Асинхронный генератор

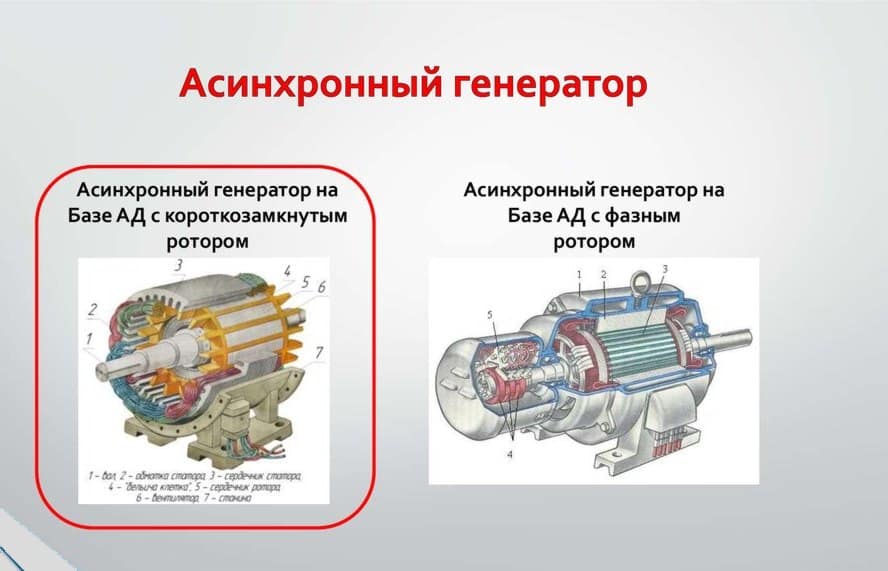

Асинхронный генератор

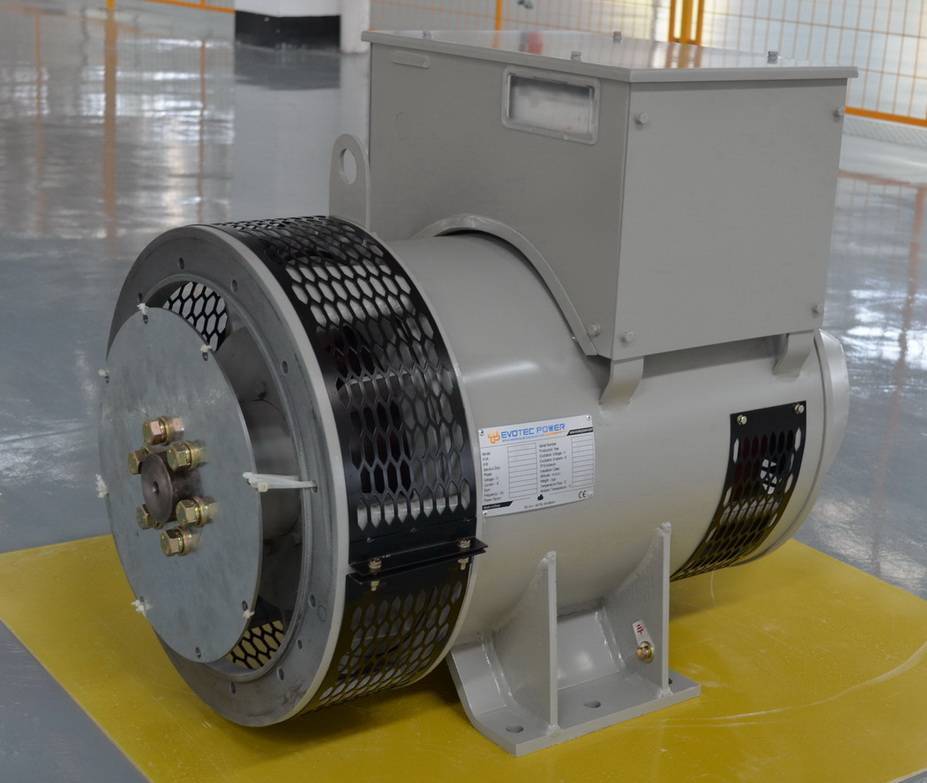

Синхронные генераторы

Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.

К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.

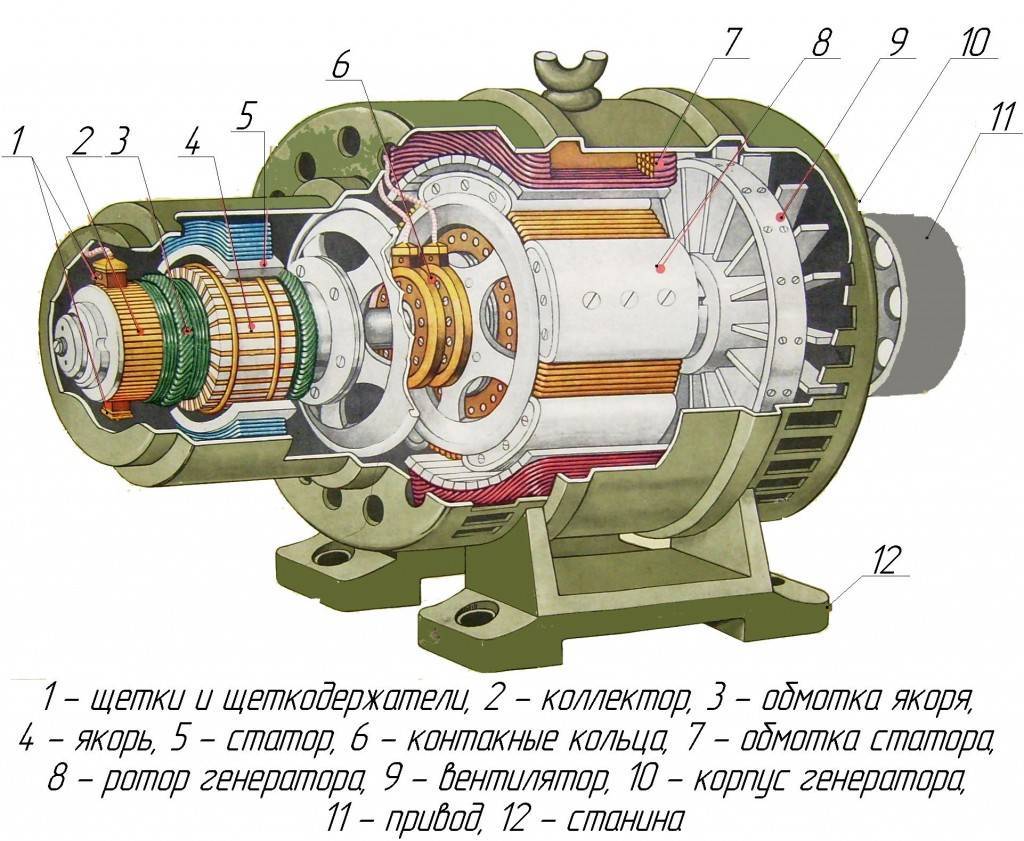

Синхронный генератор

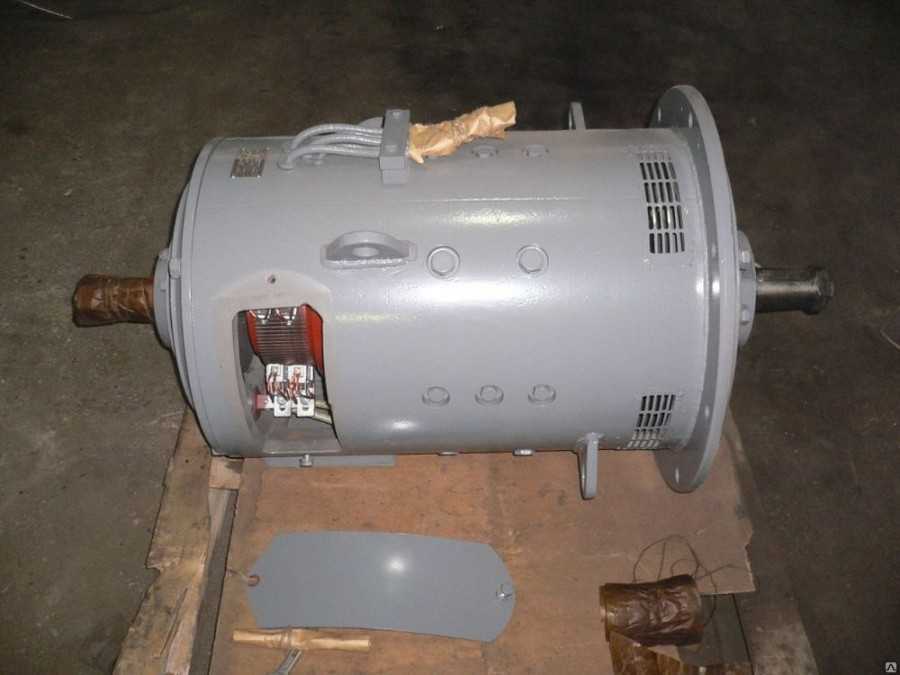

Классификация

Различают два вида генераторов постоянного тока:

  • с независимым возбуждением обмоток;
  • с самовозбуждением.

Для самовозбуждения генераторов используют электричество, вырабатываемое самим устройством. По принципу соединения обмоток якоря самовозбуждающиеся альтернаторы с делятся на типы:

  • устройства с параллельным возбуждением;
  • альтернаторы с последовательным возбуждением;
  • устройства смешанного типа (компудные генераторы).

Рассмотрим более подробно особенности каждого типа соединения якорных обмоток.

С параллельным возбуждением

Для обеспечения нормальной работы электроприборов, требуется наличие стабильного напряжения на зажимах генераторов, не зависящее от изменения общей нагрузки. Задача решается путём регулировки параметров возбуждения. В альтернаторах с параллельным возбуждением выводы катушки подключены через регулировочный реостат параллельно якорной обмотке.

Реостаты возбуждения могут замыкать обмотку «на себя». Если этого не сделать, то при разрыве цепи возбуждения, в обмотке резко увеличится ЭДС самоиндукции, которая может пробить изоляцию. В состоянии, соответствующем короткому замыканию, энергия рассеивается в виде тепла, предотвращая разрушение генератора.

Электрические машины с параллельным возбуждением не нуждаются во внешнем источнике питания. Благодаря наличию остаточного магнетизма всегда присутствующего в сердечнике электромагнита происходит самовозбуждение параллельных обмоток. Для увеличения остаточного магнетизма в катушках возбуждения сердечники электромагнитов делают из литой стали.

Процесс самовозбуждения продолжается до момента, пока сила тока не достигнет своей предельной величины, а ЭДС не выйдет на номинальные показатели при оптимальных оборотах вращения якоря.

Достоинство: на генераторы с параллельным возбуждением слабо влияют токи при КЗ.

С независимым возбуждением

В качестве источника питания для обмоток возбуждения часто используют аккумуляторы или другие внешние устройства. В моделях маломощных машин используют постоянные магниты, которые обеспечивают наличие основного магнитного потока.

На валу мощных генераторов расположен генератор-возбудитель, вырабатывающий постоянный ток для возбуждения основных обмоток якоря. Для возбуждения достаточно 1 – 3% номинального тока якоря и не зависит от него. Изменение ЭДС осуществляется регулировочным реостатом.

Преимущество независимого возбуждения состоит в том, что на возбуждающий ток никак не влияет напряжение на зажимах. А это обеспечивает хорошие внешние характеристики альтернатора.

С последовательным возбуждением

Последовательные обмотки вырабатывают ток, равен току генератора. Поскольку на холостом ходе нагрузка равна нулю, то и возбуждение нулевое. Это значит, что характеристику холостого хода невозможно снять, то есть регулировочные характеристики отсутствуют.

В генераторах с последовательным возбуждением практически отсутствует ток, при вращении ротора на холостых оборотах. Для запуска процесса возбуждения необходимо к зажимам генератора подключить внешнюю нагрузку. Такая выраженная зависимость напряжения от нагрузки является недостатком последовательных обмоток. Такие устройства можно использовать только для питания электроприборов с постоянной нагрузкой.

Со смешанным возбуждением

Полезные характеристики сочетают в себе конструкции генераторов со смешанным возбуждением. Их особенности: устройства имеют две катушки – основную, подключённую параллельно обмоткам якоря и вспомогательную, которая подключена последовательно. В цепь параллельной обмотки включён реостат, используемый для регулировки тока возбуждения.

Процесс самовозбуждения альтернатора со смешанным возбуждением аналогичен тому, который имеет генератор с параллельными обмотками (из-за отсутствия начального тока последовательная обмотка в самовозбуждении не участвует). Характеристика холостого хода такая же, как у альтернатора с параллельной обмоткой. Это позволяет регулировать напряжения на зажимах генератора.

Смешанное возбуждение сглаживает пульсацию напряжения при номинальной нагрузке. В этом состоит главное преимущество таких альтернаторов перед прочими типами генераторов. Недостатком является сложность конструкции, что ведёт к удорожанию этих устройств. Не терпят такие генераторы и коротких замыканий.

Конструкция генератора переменного тока

К важным конструкционным элементам генератора относятся:

  • Шкив;
  • Корпус генератора из двух крышек;
  • Ротор и статор;
  • Выпрямители;
  • Регуляторы напряжения;
  • Щеточный узел.

Шкив выступает стержнем для крепления всех конструкционных узлов генератора. Также посредством вращательных движений он передает механическую энергию от двигателя к ротору генератора. Шкив приводиться в движение через двигатель от клинового ремня.

Конструкция генератора переменного тока

Ротор представляет собой стальной вал с медной обмоткой возбуждения, которая соединяется с контактными пальцами специальными выводами. Обмотку возбуждения с двух сторон накрывают стальные втулки в виде короны с клиновидными выступами, расположенными по направлению друг к другу. Выступы двух втулок создают противоположные магнитные поля, которые являются остаточными, даже когда ток в обмотке отсутствует. Это обеспечивает самовозбуждение генератора только при высокой частоте вращения двигателя, что невозможно при запуске мотора. По этой причине на обмотку ротора дополнительно подается ток небольшой силы с аккумулятора. После достижения рабочей величины напряжения в обмотке ротора, питание от аккумулятора прекращается и работа генератора продолжается в режиме самовозбуждения.

Магнитный поток, вырабатываемый обмоткой ротора, направляется в статор, состоящий из стальных листов в форме трубы с полыми пазами. Внутри пазов находиться трехфазная медная обмотка, благодаря которой магнитный поток преобразуется в мощное электрическое напряжение. Здесь можно измерить полное сопротивление цепи переменного тока. Определить же реальное действие цепи переменного тока с активным сопротивлением можно благодаря данным по преобразованию электрической энергии в другие ее виды, например тепловую (подогрев проводников) или химическую (подзарядка аккумулятора).

Трехфазная обмотка статора выполняется по особой технологии, а обмотки отдельных фаз соединяется в «треугольник» или «звезду». В автомобильных генераторах переменного тока преимущество отдается обмотке «треугольник» по причине ее мощностных особенностей. Сила тока в конструкции «треугольник» почти в 2 раза меньше тока в «звезде» при одинаковой величине исходящего магнитного потока из ротора. Итак, для мощных генераторов обмотка статора по принципу «треугольник» позволяет более точно преобразовывать величину тока, избегая перенапряжения базовых узлов и продлевая срок службы элемента.

Принцип действия генератора переменного тока предполагает постоянное питание бортовой и электронной системы авто. По этой причине ток, образуемый обмоткой статора, постоянно питает электрооборудование через выпрямитель. Выпрямительная установка состоит из шести силовых и двух дополнительных диодов, закрепленных на теплоотводной пластине. Три из шести силовых диодов заряжены положительно, остальные – отрицательно. Полупроводниковые диоды не оказывают существенного сопротивления и не проводят ток в обратную сторону.

Конструкция щеточного узла представляет собой пластмассовый элемент с щетками, обеспечивающими контакт с кольцами или контактными пальцами ротора. Щетки узла позволяют защитить подвижные части ротора и шкива от преждевременного износа.

Рассматривая то, как устроен генератор переменного тока, стоит упомянуть о системе крепления генератора. Эту функцию выполняет корпус генератора, состоящий из двух крышек. Первая, которая устанавливается со стороны шкива и ротора, обеспечивает крепление генератора к двигателю, фиксацию статора и подшипников ротора. Задняя крышка, расположенная вблизи контактных колец и щеточного узла, не только выполняет вышеперечисленные функции. На ней также размещается выпрямитель и щетки.
