Принцип действия и устройство генераторов постоянного тока

Минусы коллекторных моторов

Сами по себе коллекторные моторы неплохо справляются со своей работой, но это лишь до того момента пока не возникает необходимость получить от них на выходе максимально высокие обороты. Все дело в тех самых щетках, о которых упоминалось выше. Так как они всегда находятся в плотном контакте с коллектором, то в результате высоких оборотов в месте их соприкосновения возникает трение, которое в дальнейшем вызовет скорый износ обоих и в последствии приведёт к потере эффективной мощности эл. двигателя. Это самый весомый минус таких моторов, который сводит на нет все его положительные качества.

Режимы работы СГ

Требования пожарной безопасности к электроустановкам

Нормальный режим работы СГ можно охарактеризовать любым числом рабочих периодов, какой угодно длительности, при которых главные параметры не выходят за диапазон допустимых значений. При таком режиме работы допустимы отклонения электронапряжения на выходе и частоты в пределах 4-5% и 2,5% от номинального значения, коэффициентов мощности и тому подобные. Допуски на отклонения задаются нормативными документами и определяются нагревом машин либо же гарантируются фирмой-производителем.

Бытовой топливный синхронный генератор отечественного производства, модель «Интерскол ЭБ-5500» на 5,5 кВт

Нормальные рабочие режимы недопустимы для долгого функционирования устройства при таких обстоятельствах, как перевозбуждение или недовозбуждение, переход в режимы асинхронного типа, перегрузки. На возникновение таких обстоятельств влияют следующие отклонения в электросети:

• неравномерность фазной загрузки;
• короткое замыкание;
• нагрузки попеременного действия.

Стоит отметить, что на нормальное функционирование механизма воздействует подключенная к нему электросеть, в которой любые нарушения работоспособности отдельно взятых источников потребления вызывают искажение формы и несимметрию электросигнала.

Диаграмма мощностей СГ

Важно! Длительная работа генерирующего энергию устройства допустима при разнице токов на фазах турбогенератора до 10% и водяных генераторов, синхронных компенсирующих машин до 15-20%. Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих

Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих.

Необходимо учесть, что нормальное функционирование синхронных устройств возможно только при качественной работе охлаждающей системы. Так, при затратах охлаждающего агента в объеме более 70% от номинального значения, должна срабатывать предупреждающая сигнализация о том, что устройство нужно отключить от сети, в противном случае может произойти выход оборудования из строя. Когда расход охлаждающего агента уменьшается на 50%, то устройство должно разгрузиться порядка двух минут, после чего отключиться за максимум четыре минуты.

Характерные черты СГ

СГ обладают нижеследующими характерными чертами:

• при нулевой нагрузке (холостом ходе), когда якорная обмотка находится в не замкнутом виде, задается зависимость электродвижущей силы от электротоков возбуждения, а также устанавливается значение уровня намагничивания сердечников генератора;
• выходное электронапряжение зависит от нагрузочных электротоков – этот признак является внешней характеристикой СГ;
• регулировочные характеристики синхронной машины проявляются в зависимости возбуждающих электротоков от нагрузочных аналогов при поддерживании установленных параметров на выходе в автоматическом режиме.

Синхронные генераторы нашли широкое применение в промышленности и энергообеспечении, так как имеют простую конструкцию, понятный принцип работы и могут выдерживать кратковременные перегрузки.

Для правильной эксплуатации и проведения ремонтных работ над СГ переменного тока необходимо знать их принцип работы (одинаковое по частоте вращение ротора и магнитного поля) и устройство. Эти знания пригодятся инженерам производственных предприятий и специалистам в области энергетики, а также обычным людям, которые используют подобную технику в бытовых целях.

Вводная часть

Работа над этими устройствами была начата еще в далеком 1827 году.

Немного истории

Первым экспериментировать с электромагнитными вращающимися машинами начал венгерский физик А.И. Йедлик, которые он назвал самовращающимися роторами. Его прототип был завершен к 1856 году, в котором обе части (статическая и вращающаяся) были электромагнитными.

20 лет пытливый ум этого человека работал над изобретением

• Однако Йедлик был далеко не единственным ученым, работавшим в этом направлении. В 1831 году был открыт принцип работы электромагнитного генератора. Сделал это Майкл Фарадей. Принцип, открытый ученым, был назван в честь его имени и заключается он в том, что при перемещении проводника перпендикулярно магнитному полю, на его концах образовывалась разность потенциалов.
• Изобретатель построил первый генератор, который был назван диском Фарадея. Устройство было униполярным генератором, использовавшим медный диск, который вращался между полюсами магнита (подковообразного). Конструкция устройства была крайне несовершенна, и ему еще предстояло обрести окончательный облик, но в будущем.

Динамо-машина

Старинная динамо-машина

Первый генератор постоянного тока, который стало возможно использовать для промышленных целей – это динамо-машина. Работа этого устройства основана на электромагнетизме – оно преобразует механическую энергию в постоянный, пульсирующий ток. Первый такой агрегат был построен И. Пикси в 1832 году.

• Именно этот агрегат, естественно после совершения многих открытий, стал прообразом современных двигателей постоянного тока, синхронных двигателей, генераторов переменного тока и прочего.
• Состояла она из статора (создающего электромагнитное поле) и обмоток, которые вращаются внутри.
• Сегодня динамо-машины – это скорее раритет, чем действующие устройства. Дело в том, что в современном мире подавляющее большинство приборов рассчитано на работу от переменного тока, тогда как на заре электротехники ученые считали его просто опасным, пока свои наработки не открыл миру великий русский ученый Павел Яблочков, но это уже другая история.

Интересный факт обратимости электромашин

Эмилий Ленц

В 1833 году русский ученый Э.Х. Ленц указал на то, что электрические машины обратимы. Другими словами: одна машина способна работать как электродвигатель, если ее запитывать, и быть одновременно генератором тока, при условии что ротор устройства будет приведен в движение другой движущей силой (в то время для этого подходили паровые агрегаты).

В 1838 году Ленц доказал свои предположения опытным путем, испытывая электромотор Якоби.

В 1832 году появился на свет первый генератор, работающий по принципу электромагнитной индукции. Сделали его французы, братья Пиксин. Однако их устройством было очень сложно пользоваться, так как при вращении массивного постоянного магнита, в двух катушках возникал переменный ток.

На первых этапах разработок использовались, как вино, постоянные магниты. Начиная с 1851 года их стали заменять электромагнитами, что дало новый толчок к развитию. В это же время был открыт принцип самовозбуждения генераторов постоянного тока. Первые патенты на генераторы с самовозбуждением были выданы 1866 году.

В общем, мы немного отвлеклись от темы сегодняшней стать. Как понятно, развитие генераторов постоянного тока, как и любого другого серьезного изобретения, было долгим и вобрало в себя мысли многих великих умов прошлого, прежде чем человеку стали досконально известны все принципы его работы, и была разработана «идеальная схема».

Каким компаниям доверять?

Выпуском электрических генераторов занимаются не только известные компании, но и те, что появились совсем недавно. В имеющемся ассортименте легко запутаться без некоторой подготовки.

Стационарная установка

Отечественному покупателю хорошо известны следующие несколько названий:

• «Вепрь». Пользуется наибольшим спросом среди российских компаний, занимающихся этим направлением. Мощность находится в диапазоне от 2 до 230 кВт. Генераторы подходят как для бытового, так и для промышленного применения. WAY — модели, подходящие для эксплуатации в домашних условиях.
• SDMO. Ещё один производитель, модели которого встречаются в большом количестве. Агрегаты и в этом случае с двигателями, работающими на 1 либо на 3 фазах. Мощность, внешнее исполнение — главное отличие между разными моделями. Корпус с шумопоглощением отлично подходит тем, кто использует именно бытовые разновидности генераторов. Воздушное охлаждение, мощность до 10 кВа — характеристики отдельного класса устройств. Они часто снабжаются дополнительными выходами для переменного либо постоянного тока. Электростартер дополняет стационарные разновидности моделей. Они устанавливаются на раме или внутри контейнеров с функцией шумоизоляции.
• Geko. Производитель с широкой линейкой продукции для любых условий. Создаёт не только бытовые модели, но и варианты с более узкой специализацией. Внутри моделей устанавливают одно- или трёхфазный двигатель в зависимости от того, какие цели преследует потребитель. Запуск — ручной либо его заменяет электростартер. У некоторых моделей есть кожухи, поглощающие шумы. Встроенная панель автоматического запуска тоже становится неплохим дополнением к стандартным электростанциям.

Устройство генератора для автомобиля

Генератор в разрезе

Итак, основными элементами генератора являются:

1. ротор – подвижная составляющая
2. статор – неподвижная.

Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.

Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.

Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.

Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.

Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».

Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.

Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.

В задней же крышке размещены остальные необходимые элементы:

• блок щеток;
• диодный мост, он же выпрямительный блок;
• регулятор напряжения.

Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.

Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».

Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.

Трехфазный генератор: общее устройство, принцип действия, симметричная система фазных ЭДС

Структура трехфазной цепи

Трехфазными генераторами называются генераторы переменного тока, одновременно вырабатывающие несколько ЭДС одинаковой частоты, но с различными начальными фазами. Совокупность таких ЭДС называется трехфазной системой ЭДС.

Многофазными цепями называются цепи переменного тока, в которых действуют многофазные системы ЭДС. Любая из цепей многофазной системы, где действует одна ЭДС, называется фазой.

Трехфазные системы имеют ряд преимуществ перед другими системами (однофазными и многофазными):

– они позволяют легко получить вращающееся магнитное поле (на этом основан принцип работы разных двигателей переменного тока).

– трехфазные системы наиболее экономичны, имеют высокий КПД.

– конструкция трехфазных двигателей, генераторов и трансформаторов наиболее проста, что обеспечивает их высокую надежность.

– один трехфазный генератор позволяет получать два различных (по величине) напряжения.

Современные электрические системы, состоящие из генераторов, электростанций, трансформаторов, линий передачи электроэнергии и распределительных сетей, представляют собой трехфазные системы переменного тока.

Трехфазная система электрических цепей –  совокупность электрических цепей, в которых действуют три синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником энергии. Каждая из цепей, входящих в трехфазную цепь, принято называть фазой.

Трехфазная цепь включает в себя источник (генератор) трехфазной ЭДС, проводники, потребители (приемники) трехфазной электрической энергии.

Рассмотрим устройство трехфазного генератора переменного тока

В пазах статора расположены три фазных обмотки (они условно представлены единственными витками). Начала и концы обмоток трехфазного генератора принято обозначать буквами и . Первыми буквами латинского алфавита обозначают начала обмоток, последними – концы. Началом обмотки называют зажим, через который ток поступает во внешнюю цепь при положительных его значениях.

Ротор генератора выполняется в виде вращающегося постоянного магнита или электромагнита, питаемого через скользящие контакты постоянным током.

При вращении ротора с помощью двигателя в обмотках статора возникают периодически изменяющиеся ЭДС, частота которых одинакова, но фазы в любой момент времени различны, так как различны положения обмоток в магнитном поле. ЭДС в неподвижных витках обмоток статора индуктируются в результате пересечения этих витков магнитным полем вращающегося ротора. Обмотки фаз генератора совершенно одинаковы и расположены симметрично по поверхности статора, поэтому ЭДС имеют одинаковые амплитудные значения, но сдвинутые друг относительно друга по фазе на угол 120 .

Если ЭДС фазы принять за исходную и считать ее начальную фазу равной нулю, то при вращении ротора с угловой скоростью против часовой стрелки выражения для мгновенных значений ЭДС можно записать следующим образом:

,

,

Переходя к комплексам действующих значений, получим:

,

Подобные системы ЭДС принято называть симметричными. Векторная диаграмма трехфазной симметричной системы ЭДС представляет собой симметричную трехлучевую звезду. Из векторной диаграммы следует, что

Если ЭДС фазы отстает от фазы , а ЭДС фазы отстает от ЭДС фазы , то такую последовательность фаз называют прямой. Обратную последовательность фаз можно получить, если изменить направление вращения ротора.

Если отдельные фазные обмотки генератора не соединены между собой электрически, то такую цепь называют несвязанной. По сути дела несвязанная трехфазная цепь состоит из трех независимых однофазных цепей. В противном случае трехфазная цепь называется связанной. Наибольшее распространение получили связанные трехфазные цепи, как наиболее экономичные, имеющие минимальное число проводов. При нормальном режиме работы трехфазных установок последовательность фаз принимается прямая.

Основные сферы применения

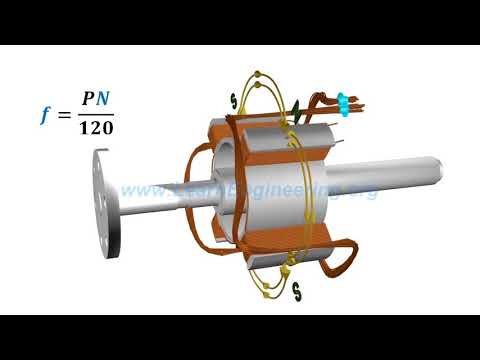

Watch this video on YouTube

Watch this video on YouTube

В зависимости от того, где используется электрогенератор, определяются его технические характеристики. Главным образом, отношения генератора к определенной категории по области применения, определяет его мощность. Разделяют следующие разновидности оборудования по сферам эксплуатации:

• Бытовые. Обладают мощностью от 0,7 до 25 кВт. Обычно к этой категории относятся бензиновые и дизельные генераторы. Применяются для электроснабжения бытовых электроприборов и оборудования малой мощности, очень часто на строительных площадках. Сгодятся в качестве портативного источника электроэнергии при выезде на природу;
• Профессиональные. Могут применяться в качестве постоянного источника электроэнергии в муниципальных учреждениях и мелких производственных предприятиях. Его мощность не превышает 100 кВт;
• Промышленные. Могут эксплуатироваться на крупных фабриках и заводах, где требуется высокомощное оборудование. Такие аппараты обладают мощностью более 100 кВт, имеют немалые габариты и сложны в техническом обслуживании для неподготовленного человека.

Устройство, виды и принцип действия асинхронных электродвигателей

Как выбрать генератор для загородного дома или дачи, ТОП моделей

Трансформаторы тока: устройство, принцип действия и типы

Что такое частотный преобразователь, основные виды и какой принцип работы

Как устроен электрический аккумулятор, его принцип работы, виды, назначение и основные характеристики

Схема работы устройства плавного пуска, его назначение и конструкция

Подключение и схема

Электрическая схема генераторной установки состоит из трёх частей: цепи обмоток статора и катушки возбуждения, выпрямительного диодного моста, и подключённого к генератору регулятора с посезонным переключателем напряжения.

схема генератора 46.3701

Концы фаз статора подключены к диодным парам выпрямителя. Плюс выпрямительного блока выведен контактным болтом наружу, контакт минус подключён к корпусу узла. Дополнительные диоды выпрямителя запитывают обмотку возбуждения генератора. Плюс выпрямителя возбуждающей обмотки соединён с катушкой возбуждения и выводом узла Д. Плюсовой вывод от диодного моста выпрямителя Б соединяется одноимённым выводом регулятора . Выводом Б подключают нагрузочную сеть машины и плюсовую клемму АКБ. Минусовые выводы выпрямительного блока и регулятора соединены с корпусом генератора на массу машины. Выводы Д генератора и регулятора соединены и предназначен для подключения  реле блокировки стартера. Если трактор запускается без стартера от пускового двигателя вывод Д изолируется колпачком. Вывод регулятора Ш соединён с концом обмотки возбуждения. Вывод С регулятора подключён  посезонному переключателю. Для правильного подключения регулятора на узел, при установке или замене, ориентируются на выступ корпуса.

Генератор постоянного тока с независимым возбуждением

В случае, если обмотка или, как еще говорят, цепь возбуждения машины запитана от электросети, от аккумулятора или стороннего генератора, то она будет принадлежать к классу машин с возбуждением независимого типа.

На рисунке показано присоединение машины с независимым возбуждением.

В устройстве генератора, в схеме, в обязательном порядке присутствует, регулирующий Iвозб – реостат и нагрузочное сопротивление (R). К главным параметрам, по которым можно судить о качествах машины, относятся несколько видов характеристик, это: внешняя, регулировочная и параметр характеризующий работу генератора во время холостого хода.

Характеристика х. х. выражена через влияние Iвозб. на ЭДС электрической машины, количество оборотов остается неизменным. Она показывает величину напряжения на клеммах, U должно быть равным величине ЭДС якоря при отключенной цепи и свидетельствует о магнитной насыщенности, явлении гистерезиса на элементах устройства.

Внешняя характеристика определяется зависимостью величины U, замеренного на контактах МПТ от Iнагр, в то время как скорость и Rцепи возбужд., останутся неизменными.

Демонстрация регулировочной характеристикой в результате изменения Iвозб, показывает влияние на него Iраб.

Характеристика нагрузки демонстрирует влияние на U замеренного на клеммах машины Iвозб, она идентична с характеристикой х. х. С ее помощью определяется воздействие на магнитное поле якорного тока.

Характеристика генератора от Iк.з прослеживается по замкнутой цепи по данным амперметра, подключенного к якорной цепи, подвержена влиянию Iк.з. и тока находящегося в шунтовой обмотке.

Для оборудования такого типа представляет опасность возникновение короткого замыкания якорной обмотки, вследствие того, что Iк.з. намного больше значения Iном.

Использование генераторного оборудования независимого возбуждения желательно применять в случаях с важностью регулирования величины напряжения в самых широких границах, например, для питания электролитических ванн

Практическое применение

Индукционные генераторы находят свое применение практически во всех областях жизнедеятельности человеческого общества.

Причем в любом случае, для получения переменного тока используется энергия вращения вала генератора.

Это касается:

1. Крупных гидро-, тепло-, и атомных электростанций.
2. Промышленных электрогенераторов.
3. Бытовых электрогенераторов.

Генераторы, устанавливаемые на электростанциях, вырабатывают большое количество электроэнергии, которая затем передается на огромные расстояния.

Они разрабатываются под конкретные, узкоспециализированные задачи и представляют собой сложнейшие устройства, для установки которых необходимо строить отдельные здания и сооружения. Кроме того, их работа обеспечивается специально организованной инфраструктурой.

Промышленные генераторы используются для обеспечения электроэнергией объектов, в работе которых не должно быть перебоев с подачей напряжения.

Кроме того, их используют для обеспечения электроэнергией строительных площадок, вахтовых поселков, удаленных ферм и буровых установок, находящихся в местах, где подводка стационарных линий электропередач невозможна или экономически нецелесообразна.

Как правило, для работы они используют дизельное топливо, вырабатывая при этом переменный ток большой мощности (220 или 380 В). Используются для этого синхронные генераторы, которые способны обеспечить работу промышленного оборудования большой мощности.

В дизельных установках, вал генератора вращается с помощью двигателя внутреннего сгорания (ДВС).

Электрогенератор на шасси

Все комплектующие изделия, входящие в состав промышленного генератора, монтируются на высокопрочных стальных шасси, которое при необходимости устанавливается:

1. Теплоизолированным контейнером.
2. Передвижным шасси (колесное, на полозьях).

Бытовые электрогенераторы приобрели большую популярность сравнительно недавно.

Они используются для электрификации небольших коттеджей, загородных домов и дач, а также помогают решить ряд проблем, связанных с некорректной работой централизованной электросети и часто применяются в качестве аварийных источников переменного тока на ранее электрифицированных объектах подобного типа.

В устройствах этого типа для вращения вала генератора используют как бензиновые, так и дизельные ДВС. Они вырабатывают переменный ток небольшой мощности (от 0,5 до 15 кВт) и отличаются:

1. Экономичностью.
2. Небольшими размерами.
3. Низким уровнем шума.

При выборе бытового генератора переменного тока, потенциальному потребителю необходимо обращать внимание на:

1. Тип ДВС (бензиновый или дизельный).
2. Заявленную в сопроводительной документации мощность.
3. Тип генератора (синхронный или асинхронный).
4. Фазность.
5. Блок управления.
6. Уровень шума.

Опции и возможности бытовых электрогенераторов

Для удобства эксплуатации производители оснащают свою продукцию рядом полезных опций, среди которых можно выделить:

• устройство автоматического запуска агрегата при отключении электроэнергии;
• наличие встроенного УЗО, отключающего устройство от электросети при пробое изоляции и появлении тока утечки;
• контроль параметров и отображение их на дисплее;
• защита от перегрузки.

При подключении к электрогенератору нагрузки, величина которой буде ниже паспортной, агрегат начнет «съедать» часть жидкого топлива впустую, не используя полностью свои возможности.

Не будет лишним наличие в комплекте поставки специального шумогасящего кожуха, топливного бака увеличенного объема, кожуха, защищающего агрегат от воздействия низкой температуры и пр.

Классификация

Различают два вида генераторов постоянного тока:

• с независимым возбуждением обмоток;
• с самовозбуждением.

Для самовозбуждения генераторов используют электричество, вырабатываемое самим устройством. По принципу соединения обмоток якоря самовозбуждающиеся альтернаторы с делятся на типы:

• устройства с параллельным возбуждением;
• альтернаторы с последовательным возбуждением;
• устройства смешанного типа (компудные генераторы).

Рассмотрим более подробно особенности каждого типа соединения якорных обмоток.

С параллельным возбуждением

Для обеспечения нормальной работы электроприборов, требуется наличие стабильного напряжения на зажимах генераторов, не зависящее от изменения общей нагрузки. Задача решается путём регулировки параметров возбуждения. В альтернаторах с параллельным возбуждением выводы катушки подключены через регулировочный реостат параллельно якорной обмотке.

Реостаты возбуждения могут замыкать обмотку «на себя». Если этого не сделать, то при разрыве цепи возбуждения, в обмотке резко увеличится ЭДС самоиндукции, которая может пробить изоляцию. В состоянии, соответствующем короткому замыканию, энергия рассеивается в виде тепла, предотвращая разрушение генератора.

Электрические машины с параллельным возбуждением не нуждаются во внешнем источнике питания. Благодаря наличию остаточного магнетизма всегда присутствующего в сердечнике электромагнита происходит самовозбуждение параллельных обмоток. Для увеличения остаточного магнетизма в катушках возбуждения сердечники электромагнитов делают из литой стали.

Процесс самовозбуждения продолжается до момента, пока сила тока не достигнет своей предельной величины, а ЭДС не выйдет на номинальные  показатели при оптимальных оборотах вращения якоря.

Достоинство: на генераторы с параллельным возбуждением слабо влияют токи при КЗ.

С независимым возбуждением

В качестве источника питания для обмоток возбуждения часто используют аккумуляторы или другие внешние устройства. В моделях маломощных машин используют постоянные магниты, которые обеспечивают наличие основного магнитного потока.

На валу мощных генераторов расположен генератор-возбудитель, вырабатывающий постоянный ток для возбуждения основных обмоток якоря. Для возбуждения достаточно 1 – 3% номинального тока якоря и не зависит от него. Изменение ЭДС осуществляется регулировочным реостатом.

Преимущество независимого возбуждения состоит в том, что на возбуждающий ток никак не влияет напряжение на зажимах. А это обеспечивает хорошие внешние характеристики альтернатора.

С последовательным возбуждением

Последовательные обмотки вырабатывают ток, равен току генератора. Поскольку на холостом ходе нагрузка равна нулю, то и возбуждение нулевое. Это значит, что характеристику холостого хода невозможно снять, то есть регулировочные характеристики отсутствуют.

В генераторах с последовательным возбуждением практически отсутствует ток, при вращении ротора на холостых оборотах. Для запуска процесса возбуждения необходимо к зажимам генератора подключить внешнюю нагрузку. Такая выраженная зависимость напряжения от нагрузки является недостатком последовательных обмоток. Такие устройства можно использовать только для питания электроприборов с постоянной нагрузкой.

Со смешанным возбуждением

Полезные характеристики сочетают в себе конструкции генераторов со смешанным возбуждением. Их особенности: устройства имеют две катушки – основную, подключённую параллельно обмоткам якоря и вспомогательную, которая подключена последовательно. В цепь параллельной обмотки включён реостат, используемый для регулировки тока возбуждения.

Процесс самовозбуждения альтернатора со смешанным возбуждением аналогичен тому, который имеет генератор с параллельными обмотками (из-за отсутствия начального тока последовательная обмотка в самовозбуждении не участвует). Характеристика холостого хода такая же, как у альтернатора с параллельной обмоткой. Это позволяет регулировать напряжения на зажимах генератора.

Смешанное возбуждение сглаживает пульсацию напряжения при номинальной нагрузке. В этом состоит главное преимущество таких альтернаторов перед прочими типами генераторов. Недостатком является сложность конструкции, что ведёт к удорожанию этих устройств. Не терпят такие генераторы и коротких замыканий.
