Обзор гибких труб для водоснабжения

Черные стальные

Трубы стальные для водоснабжения вы можете встретить в любом доме советской постройки, который не ставился на капремонт с полной заменой инженерных систем в последние 20 лет.

Стальные подводки

Нормативная документация и размеры

Водогазопроводные трубы производились и производятся по ГОСТ 3262-75. Стандарт предусматривает диаметры от 6 до 150 мм. В квартирах многоквартирных домов вы можете встретить трубы для водоснабжения 15 мм, использующиеся для разводки воды по сантехническим приборам.

Условный проход близок к внутреннему диаметру, но не обязательно равен ему

Размеры водогазопроводных труб могут указываться не только в миллиметрах, но и в дюймах.

Английский дюйм равен 25,4 мм; однако система пересчета размеров цинично пренебрегает арифметикой:

Условный проходРазмер трубы для водоснабжения в дюймах
ДУ151/2
ДУ203/4
ДУ251
ДУ321 1/4
ДУ401 1/2
ДУ502

Наши предки использовали для измерения длины собственную антропометрию

Преимущества

Высокая прочность на разрыв (ВГП трубы согласно ГОСТ должны проходить гидравлические испытания при 25, а трубы с усиленными стенками — при 32 атмосферах).

Недостатки

Нестойкость к коррозии и, как следствие, невысокий срок службы (согласно ведомственным строительным нормам ВСН 58-88, не более 15 лет);

Коррозия стального водопровода

  • Высокое гидравлическое сопротивление;
  • Склонность к зарастанию отложениями. Они снижают пропускную способность водопровода, что приводит к потере напора воды при ее расходе.

Отложения на стенках магистрали водоснабжения

Способы монтажа

ИзображениеОписание

Электросварка

Газовая и электродуговая сварка.

Подмотка трубной резьбы

Резьбовые соединения с герметизацией органическим волокном или полимерными материалами.

Устройство компрессионного фитинга

Компрессионные фитинги с эластичными уплотнителями.

Области применения

СП 30.1333.2012 фактически запрещает применение черных стальных труб на водоснабжении. Документ требует, чтобы используемые при монтаже внутренних водопроводов материалы имели срок службы не меньше 50 лет при +20°С, и 25 лет при +75°С — и все это при неизменном гидравлическом сопротивлении. Эпоху стальных водопроводов в зданиях можно считать закончившейся.

Какие трубы выбрать

Поскольку сегодня легко можно найти трубы практически любого типа, попытаемся дать характеристики наиболее часто встречающимся и применяемым на практике.

Стальные трубы

Дешевые, прочные, но недостаточно долговечные, причина чему — низкая коррозийная стойкость. Декларируется, что срок их службы 25 лет, но на практике уже через 5-6 лет начинают забиваться ржавчиной, в слабых местах появляются дефекты. Ни в современном водоснабжении, ни в отоплении практически не применяются.

Стальные оцинкованные

Немного дороже стальных, прочные, срок службы до 30 лет (при умелом монтаже). Предпочтительнее монтаж резьбовыми соединениями, поскольку при сварке нарушается коррозионная стойкость. Срок службы уменьшается и при использовании фитингов из других металлов. Используются, в основном, в системах отопления.

Медные трубы

Дорогие, прочные, очень надежные, обладают антибактериальными свойствами. Их чаще соединяют пайкой. Монтаж неотожженных труб затруднен. Отожженные можно соединять с помощью обжимных фитингов, но прочность в этом случае уменьшается.

Медные трубы – отличный, но дорогостоящий выбор при монтаже систем водоснабжения

Поливинилхлоридные трубы (ПВХ)

Прочные и морозостойкие. Применяются, преимущественно, как напорные трубы для водоснабжения водотехнических сооружений (бассейны, аквапарки), в энергетике, химической промышленности и т.д. Монтируют их с помощью специального клея. Из-за наличия в составе этого материала хлорида, применять их в домашних системах водоснабжения не рекомендуется.

Полиэтиленовые низкого давления (ПНД)

Дешевые гибкие трубы для водоснабжения из полиэтилена. Не ржавеют, легко монтируются, но есть у них и минусы:

  • нельзя нагревать выше 70С;
  • при отрицательных температурах становятся хрупкими;
  • фитинги для них довольно дороги.

Полиэтиленовые трубы – демократичный способ организации водоснабжения

Полипропиленовые трубы (ПП)

Довольно дорогие, долговечные, но не очень прочные трубы для питьевого водоснабжения. Специальные многослойные полипропиленовые трубы выдерживают температуру до 120С, однако фитинги для них (тоже из полипропилена) выдерживают обычно максимум 75-90С. Они не боятся замерзания, хорошо смотрятся при монтаже.

Стоимость в соотношении «труба-фитинги-монтаж» считается самой демократичной. Но и у этих труб есть минусы:

  • они практически не гнутся;
  • при монтаже нужен специальный паяльник, соединения неразборные;
  • нельзя монтировать при температурах ниже +5С;
  • переходные фитинги «металл-пластик» дороже обычных в десятки раз.

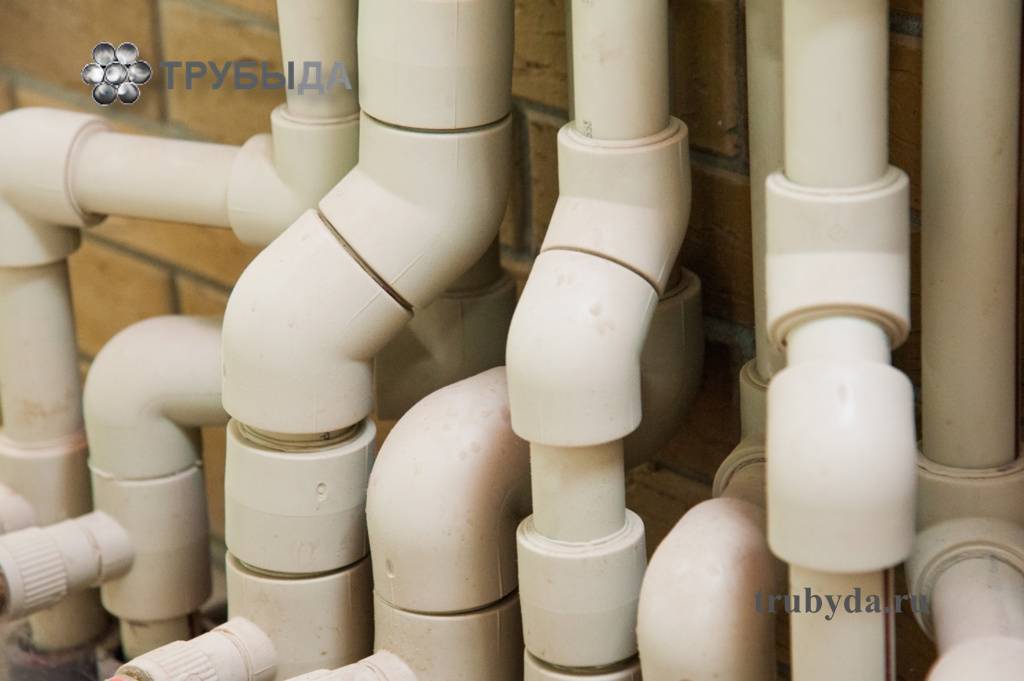

Полипропиленовые трубы и фитинги

Металлопластиковые (МП)

Не самые дорогие, надежные, но не очень прочные трубы. Держат температуру до 90С, не боятся замерзания, хорошо гнутся, хорошо выглядят, для монтажа нужен минимум инструментов. Считается, что это едва ли не лучший вариант для самостоятельной модернизации системы водоснабжения.

Основные недостатки:

  • боятся внешних ударов, могут сломаться при неаккуратном сгибании;
  • фитинги порой раскручиваются от температурных перепадов воды.

Металлопластиковая труба

Надеемся, что статья реально поможет вам выбрать наиболее приемлемый вариант для модернизации системы водоснабжения в квартире или доме.

Медные трубы водопровода

Медные трубопроводы редко используются для монтажа систем водоснабжения. Применение их ограничивается внутренним горячим водопроводом, изредка используются в системе внутреннего холодного водоснабжения. Это вызвано высокой стоимостью материала.

Но медные трубы обладают замечательными свойствами. Они практически не подвержены влиянию сторонних факторов – коррозии, агрессивных сред, не образуют отложений, экологически чисты.

Монтаж медных трубопроводов производится двумя способами:

  1. Пайка специальным припоем;
  2. Использование компрессионных (резьбозажимных) фитингов.

Для пайки труб требуется наличие навыков и оборудования. Сборку с помощью компрессионных фитингов можно провести самостоятельно. Причем следует знать, что медная труба делится на 2 типа:

  • Отожженная;
  • Неотожженная.

Отожженная труба при отжигании приобретает гибкость и пластичность, что значительно облегчает монтаж – трубопровод можно сгибать (в разумных пределах, не более 60 – 70). Неотожженые материалы более прочны, но обладают высокой жесткостью.

К преимуществам медных трубопроводов относятся:

  • Длительный срок службы (самый продолжительный среди основных материалов);
  • Нейтральность;
  • Высокая прочность.

Главными недостатками медной системы являются:

  1. Высокая стоимость материала;
  2. Сложности при самостоятельном монтаже (пайке).

Маркировка

Существует несколько видов пластика, применяемых для изготовления трубопроводов:

  • трубы ПВХ;
  • полипропиленовые изделия;
  • детали из полиэтилена.

К отдельной группе можно отнести трубки, при изготовлении которых между слоями пластика размещается армирующий слой из алюминиевой фольги или стекловолокна.

Маркировка изменяется зависимо от вида полимера. Нет смысла описывать обозначения на ПВХ, поскольку этот материал не используется для изготовления трубопроводов водоснабжения, отопления. Этот вид полимеров выделяет при нагревании вредные вещества, имеет низкие эксплуатационные характеристики.

Маркировка полиэтилена:

  1. ПЭ 32 — вид полиэтилена с самым низким показателем плотности. Для изготовления труб применяется редко.
  2. ПЭ 63 — применяется для сборки безнапорных систем. Это могут быть канализационные стоки, летний душ. Такой вид полиэтилена не выдерживает высокое давление, разрушается при гидроударах.
  3. ПЭ 80 — разновидность полиэтилена с высоким показателем прочности. Применяется для сборки систем холодного водоснабжения. Если трубопровод прокладывается снаружи зданий, нужно использовать дополнительное утепление.
  4. ПЭ 100 — трубы из этого вида полиэтилена имеют самый высокий показатель прочности. Применяются для изготовления промышленных трубопроводов, систем горячего, холодного водоснабжения, отопительных контуров.

В маркировке трубок из полиэтилена присутствует аббревиатура SDR, после которой указываются цифры. Чем меньше этот показатель, тем прочнее изделия.

Маркировка полипропиленовых трубок:

  1. PN10. Изделия с таким обозначением выдерживают давление до 1 МПа. Допустимая температура жидкости — 45 градусов по Цельсию. Из-за низких показателей прочности, термоустойчивости такие трубки применяются для сборки канализационных стоков, водопроводов холодного водоснабжения.
  2. PN16. Максимально допустимый уровень давления — 1,5 МПа. Температура теплоносителя не должна превышать 60 градусов. Популярны для изготовления систем холодного водоснабжения. Редко применяются для сборки контуров с горячей водой.
  3. PN20. Трубки из этого вида полипропилена выдерживают давление до 2 МПа. Максимально допустимая температура теплоносителя — 80 градусов. Применяется для сборки систем горячего, холодного водоснабжения, отопительных контуров.
  4. PN25 — самая прочная разновидность полипропилена. Такой материал выдерживает давление до 2,5 МПа. Температура теплоносителя может подниматься до 95 градусов. Выдерживает скачки температуры — до 110 градусов.

Маркировка многослойных изделий:

  1. PPR — внешний слой трубок покрывает полипропилен;
  2. AL — имеет армирующий слой из алюминиевой фольги;
  3. PP-RCT — обозначение модифицированного полипропилена, который имеет повышенные термостатические свойства.

Если внутри трубы если слой стекловолокна, маркировка будет содержать буквы FG, FR.

Трубы для отопления из полипропилена

Особенности труб ПНД

Если вы планируете на придомовом участке прокладку системы холодного водоснабжения, я рекомендую использовать именно трубы ПНД. Полиэтиленовые трубы низкого давления обладают рядом уникальных свойств, которые недоступны аналогам из металла или бетона.

Преимущества и недостатки

Главное качество ПНД для наружных систем — легкость монтажа. Прокладка и сборка водопровода не требует специальных знаний. В любом строительном магазине вы найдете трубы из полиэтилена низкого давления различного диаметра, размера и толщины стенки. Помимо этого, изделия из ПНД имеют следующие особенности:

  1. Полиэтилен не вступает в химическую реакцию с водой, транспортируемой по водопроводу. То есть жидкость, поступающая в дом, не будет содержать примесей.
  2. Трубы ПНД легче изделий из металла в 7 раз. Это облегчает перевозку, монтаж. При прокладке водопровода в траншее не требуется закреплять сеть дополнительными опорами.
  3. Гладкая внутренняя поверхность не позволяет образовываться засорам и наростам.
  4. Изделия из ПНД поглощают шум, такие трубы удобны при устройстве канализации в качестве стояков.
  5. Стоимость изделия ниже, монтаж и транспортировка дешевле, чем металлических или бетонных труб.
  6. Срок службы ПНД до 50 лет.

Трубы из полиэтилена выдерживают высокое давление, перепады температур и устойчивы к растрескиванию: если вода в трубе замерзнет и увеличится в объеме, на целостность поверхности это не повлияет. К недостаткам изделий из ПНД относят низкую сопротивляемость высоким температурам окружающей среды. Поэтому использовать их желательно для монтажа подземных трубопроводов водоснабжения.

Как выбрать трубы для водоснабжения по условиям эксплуатации

Коммуникацию, которая смонтирована внутри помещения, ещё называют разводкой. Основная задача водопроводных труб заключается в доставке воды до сантехприборов и остального оборудования. Правильный подбор материалов зависит от эксплуатационных условий и особенностей той или иной коммуникации.

В свою очередь, некоторые металлические элементы трубопроводных конструкций могут использоваться практически без ограничений. К таким изделиям относят: стальные оцинкованные, стальные нержавеющие, медные, бронзовые и латунные. Водопроводные коммуникации из этих материалов можно использовать для транспортировки горячей и холодной воды под высоким давлением. Кроме этого, такие материалы отлично подходят для организации коммуникаций на различных предприятиях, где требуется техническая вода.

Пластиковые изделия можно монтировать в специальных каналах или под плинтусами. Это не только улучшит внешний вид помещения, но и защитит коммуникацию от механических повреждений, что является очень важным, так как прочность таких труб довольно низкая. Существуют и специальные гибкие трубы, которые называются подводки. Такие подводки разрешается устанавливать открытым методом в безопасных местах (например, за бачком унитаза).

Каждый тип этих изделий имеет ограничения по давлению, которое они могут выдержать. Подбор деталей для конкретной системы осуществляется с учётом давления в ней. В таком случае рекомендуется подбирать трубы со значением максимального давления, превышающим максимальное давление в системе.

Трубы подбираются с учетом назначения будущей системы и давления в ней

Рассмотрим ещё несколько советов по выбору трубопровода для транспортировки воды в зависимости от эксплуатационных особенностей:

  • в домах, где присутствует централизованное водоснабжение, показатели давления могут варьировать от 2,5–7,5 бар. Пиковое значение в таком случае может достигать 10 бар, а в случае если производиться проверка коммуникации — 12 бар. В связи с этим, рекомендуется при выборе труб для воды предусматривать определённый запас прочности;
  • основной фактор, на который следует ориентироваться при выборе элементов водопровода для открытого (надземного) монтажа на улице — коэффициент кольцевой жёсткости;
  • в случае если полимерный трубопровод будет прокладываться в почве, без использования защитного канала, желательно выбирать изделия, оснащённые специальным защитным покрытием.

Выбор труб для системы водоснабжения

При выборе трубы важно учитывать параметры и характеристики изделия

Необходимо обращать внимание на следующие моменты:. Необходимо учитывать показатели прочности и надежности трубной продукции, стоимость, а также простоту монтажа

Нельзя дать простой и однозначный ответ на вопрос, какие виды лучше

Мы предлагаем рассмотреть более подробно характеристики разных типов труб, чтобы узнать, на что обращать внимание при выборе

Нельзя дать простой и однозначный ответ на вопрос, какие виды лучше

Мы предлагаем рассмотреть более подробно характеристики разных типов труб, чтобы узнать, на что обращать внимание при выборе. Необходимо учитывать показатели прочности и надежности трубной продукции, стоимость, а также простоту монтажа. Нельзя дать простой и однозначный ответ на вопрос, какие виды лучше

Нельзя дать простой и однозначный ответ на вопрос, какие виды лучше

Необходимо учитывать показатели прочности и надежности трубной продукции, стоимость, а также простоту монтажа. Нельзя дать простой и однозначный ответ на вопрос, какие виды лучше

Мы предлагаем рассмотреть более подробно характеристики разных типов труб, чтобы узнать, на что обращать внимание при выборе

Методы утепления

Выполнять работы по утеплению труб для воды нужно обязательно, ведь при низкой температуре вода замерзнет, и система перестанет работать

Поэтому важно заранее приложить все усилия, чтобы подобных неприятностей не случилось. Особенно это касается наземной части трубы, проходящей по улице и по неотапливаемым помещениям

Чтобы определиться с правильным материалом для выполнения утепления, стоит учесть такие факторы:

поскольку в частном секторе все строительные работы хозяева, зачастую, производят самостоятельно, процесс монтажа утеплителя должен быть максимально простым и удобным, чтобы не создавать сложностей для новичков;
продолжительный срок службы изделий, который позволит обойтись без дополнительных мер как можно дольше;
негорючесть материала и его пожарная безопасность;
создание герметичного покрытия;
правильное соотношение качества и цены материала, что очень важно.

Итак, учитывая все перечисленные факторы, утеплитель должен соответствовать таким параметрам:

  • низкая теплопроводность;
  • способность хорошо впитывать влагу;
  • устойчивость к воздействию окружающей среды;
  • устойчивость к температурным колебаниям.

Все эти показатели являются определяющими при выборе оптимального материала для утепления труб. По большому счету разновидностей утепляющих материалов немного, поэтому выбрать что-то подходящее не так сложно.

Если монтаж водопровода выполнен из металлопластиковых труб, то выбор можно остановить на тепловолокне. Оно имеет небольшую плотность, что является его главным достоинством. Однако такой материал нуждается в дополнительной изоляции, что существенно повышает продолжительность и стоимость работы.

Базальтовая вата отличается хорошими качественными характеристиками и удобным способом укладки, однако, стоит такой утеплитель достаточно дорого.

Пенополистирол является отличным материалом для утепления, он весьма востребован среди потребителей. Его можно использовать как для внешних, так и для внутренних работ, причем прочность материала позволяет его повторное применение в случае демонтажа системы для ремонта, например.

Чтобы произвести укладку пенополистирола, скорлупу нужно разделить надвое, сначала первую часть наденьте на трубу, а затем вторую – поместите внахлест. После монтажа всех элементов утепления стыки нужно загерметизировать несколькими слоями скотча. Скорлупу фасонного типа очень удобно применять во время работы с углами и поворотами в системе водопровода. Таким образом, в утеплении труб с помощью пенополистирола нет ничего сложного – с работой справится даже новичок.

Чтобы разобрать слой данного утеплителя, все указанные манипуляции нужно будет выполнить в обратной последовательности.

Итак, в заключение можно сказать, что при условии соблюдения всех принятых правил и нормативов прокладки подземных коммуникаций, вы сможете получить качественную и долговечную систему водоснабжения. Отметим, что при подводке труб для воды к дому, не стоит спешить засыпать траншею. Сначала стоит провести пробный запуск, чтобы исключить любые неполадки и вовремя их исправить. В конце нужно еще раз внимательно осмотреть места стыков, убедиться, что все работает правильно. Только тогда можно считать работу законченной.

Это интересно: Какой глубинный насос выбрать?

Виды воздуховодов и их особенности

Все пластиковые изделия можно условно разделить на несколько категорий:

  1. Округлые. Трубы такой формы чаще используются для обустройства трасс вентиляционных систем. Наиболее востребованными среди потребителей являются изделия диаметром 10, 12,5 и 15 см.
  2. Прямоугольные. Такие трубы обычно применяются в случае необходимости установки воздуховодов над подвесным потолком. В продаже можно найти изделия различных модификаций, но наиболее востребованными являются размеры 60х120, а также 60х204.
  3. Гибкие. Изделия такого типа могут быть округлыми и прямоугольными.

Следует учитывать, что гибкость материала обеспечивается спиральной армированной внешней основой.

Полипропиленовые гибкие трубопроводы

Полипропиленовые гибкие трубы для воды, отопления и прочих коммуникаций также пользуются большой популярностью, что неудивительно: во-первых, они имеют специальное теплоизоляционное покрытие; во-вторых, способны функционировать при температуре теплоносителя внутри до 95 °C; и в-третьих, устойчивы к очень высокому внутреннему давлению порядка 10-13 атмосфер.

Такие трубы полностью безопасны в экологическом отношении, поскольку полипропилен не выделяет каких-либо токсичных продуктов. Единственным относительным недостатком их является то, что допустимый радиус изгиба не позволяет сворачивать полипропиленовые изделия в бухты, а потому их выпускают отрезками до 4 метров длиной.

Для монтажа полипропиленовых трубных изделий требуются специальные ножницы для их ровного разрезания и паяльный (сварочный) аппарат. Если требуемых ножниц нет, тогда можно воспользоваться ножовкой, однако после распиливания изделий понадобится очистить поверхности срезов от заусенцев.

Гибкие трубы из полипропилена соединяются между собой методом сварки (пайки). Обязательным для сварочного процесса является наличие фитингов, выполняющих соединительную роль между трубными изделиями. Труба и фитинг надеваются на насадки сварочного аппарата и разогреваются до необходимой температуры. После этого изделия снимаются с аппарата, труба вставляется в фитинг, и происходит их сплавление между собой с образованием монолитного соединения.

Фланцевые и резьбовые

По своей конструкции вставки бывают двух типов: фланцевые и муфтовые (резьбовые).

Фланцевые гибкие вставки (антивибрационный компенсатор) представляют собой полый сердечник (эластичный элемент), закрепленный между параллельными фланцами с защитным покрытием.

Основные критерии и параметры выбора фланцевых вставок следующие:

  1. условный диаметр (25-1000 мм);
  2. максимальное рабочее давление (1,0-1,6 МПа);
  3. количество отверстий на каждом фланце (от 4-х до 20-ти);
  4. компенсируемые отклонения:
  • сжатие (19-26 мм);
  • боковое смещение (14-22 мм);
  • угловое отклонение (максимальное под углом 15 градусов).
  • растяжение (12-16 мм);

Рабочая среда для фланцевых вставок: горячая, холодная, техническая вода, растворы солей, эфиров и другие. Диапазон температуры перекачиваемой среды колеблется от -10 до +110 градусов. К трубопроводу крепиться фланцевым присоединением.

Эластичный элемент резьбовых вставок дополнен чугунными муфтами, которые состоят из нескольких деталей. Металлическая часть вибровставки покрыта защитным гальванизированным слоем, что существенно укрепляет поверхность и защищает от воздействия внешней среды.

За счет того, что гибкая часть муфтовых вставок имеет продолговатую рельефную форму, параметры и основные функциональные характеристики этих моделей отличаются от фланцевых вставок:

  1. условный диаметр (15-80 мм);
  2. максимальное рабочее давление – 1,0 МПа;
  3. компенсируемые отклонения:
  • растяжение (максимум – 6 мм);
  • сжатие и боковое смещение (до 22 мм);
  • угловое отклонение может достигать 45 градусов.

Требования к температуре и составу рабочей среды резьбовых вставок совпадают с фланцевыми.

Монтаж разных видов труб

Когда вы выбираете, какие трубы лучше для водоснабжения использовать, важно учитывать особенности монтажа. Выбор пластиковых изделий дает определенное преимущество – в продаже всегда есть огромный выбор фитингов

Резьбовые соединения не требуют огромных усилий при затягивании, поэтому при необходимости заменить какой-либо элемент может и женщина

Кроме того, пайка (сварка) таких изделий при неразъемных соединениях не представляют сложности и обеспечивают высокую степень герметичности

Резьбовые соединения не требуют огромных усилий при затягивании, поэтому при необходимости заменить какой-либо элемент может и женщина. Кроме того, пайка (сварка) таких изделий при неразъемных соединениях не представляют сложности и обеспечивают высокую степень герметичности

Выбор пластиковых изделий дает определенное преимущество – в продаже всегда есть огромный выбор фитингов. Резьбовые соединения не требуют огромных усилий при затягивании, поэтому при необходимости заменить какой-либо элемент может и женщина. Кроме того, пайка (сварка) таких изделий при неразъемных соединениях не представляют сложности и обеспечивают высокую степень герметичности.

Взаимосвязь характеристик

Размерные характеристики взаимосвязаны. Например, если увеличивается напор во входящем трубопроводе, то при неизменном сечении давление в гидросистеме станет выше, могут начаться неприятности: протекать соединительные фитинги, водопровод станет шуметь.

Как длина водопровода влияет на диаметр труб

Стандартные размеры трубопроводов, их диаметры измеряются в дюймах. 1 дюйм равен 25,4 мм. Дюйм обозначается в литературе и на схемах значком двойного апострофа – «”». В системах внутреннего водоснабжения как дома, так и квартиры используют калибры в 0,5 дюйма или в 3/4 дюйма. Обозначаются они как 1/2″ или 3/4″.

Таблица диаметров труб для водоснабжения.

Необходимый диаметр трубных элементов прямо пропорционален их общей длине. Диаметр труб для водопровода в квартире не превышает 20 мм.

Такое же сечение используется и в загородном частном доме при небольшой, до 10 м, длине. При протяженности водопровода в здании, достигающей 30 м, нужно брать трубу в поперечине 25 мм, если длина больше, то следует выбрать 32 мм.

Количество соединений, поворотов и точек водоразбора тоже влияет на рекомендуемый диаметр в сторону увеличения. Если неправильно подобрать производительность трубопроводов при достаточном количестве точек потребления, это может привести к тому, например, что открытие крана в одном помещении приведет к уменьшению напора и пропаданию воды в другом.

В частном доме число точек разбора воды бывает больше, чем в городской квартире. Одновременное использование большинства из них может даже привести к неработоспособности бытовой техники, стиральной или посудомоечной машины.

При проектировании и монтаже системы лучше использовать трубы с запасом по сечению, особенно в частном доме при отсутствии центрального водоснабжения. Водяные стояки имеют диаметр больший, чем отводы, идущие от стояка к точкам потребления.

Почему диаметр труб определяет пропускную способность водопровода

Для правильного расчета водопровода необходимо учитывать пропускную способность труб. Она должна соответствовать количеству точек потребления, тому, какое количество воды расходует то или иное сантехническое устройство. Водопроводный кран расходует не более 5 л воды в минуту.

Таблица определяет пропускную способность труб.

При расчете диаметра трубопроводов нужно учитывать:

  • общую длину;
  • количество ответвлений;
  • число стыков и поворотов;
  • водяной напор, создаваемый насосом скважины

Для частного загородного дома нет смысла делать точные расчеты, с применением сложных формул и компьютерных программ. Достаточно такого расчета.

Водопроводный кран расходует не более 5 л воды в минуту.

Через трубу в 25 мм может проходить до 30 л/мин, при диаметре 32 мм пропускная способность возрастает до 50 л/мин. На 10 точек разбора воды достаточно входной трубы в 1 дюйм. Для большей точности можно обратиться к таблицам Шевелевых. Еще одно общее правило: больше диаметр – ниже напор.

Стальные гибкие трубы

Сталь является наиболее прочным и долговечным среди всех материалов, используемых для строительно-ремонтных работ. Это относится и к гибким стальным трубам, которые наряду с прочностью ещё и обладают свойством отлично гнуться. Такие трубы производятся из нержавеющих сортов стали, а потому ещё одним дополнительным плюсом является их антикоррозионная устойчивость.

Стальные трубы являются полностью безопасными в экологическом отношении изделиями. Трубопровод из них является наиболее дорогим, но в то же время самым надёжным вариантом. Срок эксплуатации подобных коммуникаций очень длительный, и может в некоторых случаях превышать отметку в 100 лет.

Помимо этого, гибкие стальные трубы устойчивы к значительным колебаниям температур, полностью сохраняя при этом свою форму, свойства и характеристики.

Сборка коммуникационных линий из гибких стальных элементов может производиться различными способами, но чаще всего используются соединения посредством резьбовых фитинговых изделий. Всё, что необходимо для проведения монтажа – это наличие пары разводных ключей и некоторого количества герметизирующих материалов. Однако установка стальных гибких трубопроводов более сложна по сравнению с полимерными изделиями, и должна производиться только квалифицированными специалистами.

Гибкие трубы представляют собой незаменимые изделия при прокладке трубопроводных коммуникаций на сложных участках. Что же касается выбора того или иного материала, из которого они изготовлены, то он зависит от конкретной ситуации: потребности в тех или иных свойствах трубопровода, разновидности обустраиваемых коммуникационных линий, наличия необходимых инструментов, бюджетных возможностей и т. д. В тех случаях, когда сделать выбор самому затруднительно, стоит посоветоваться с профессионалами во избежание всевозможных ошибок и просчётов.

Как собирают коммуникации из ПВХ-труб

Способ соединения и прочность изделий из пластика выбирают в зависимости от вида системы водоснабжения. Она может быть самотечной и напорной. Монтаж водопровода выполняют разными способами, среди которых:

  1. Склеивание.
  2. Раструбной монтаж.
  3. Муфтовое соединение.

Применение агрессивного клея позволяет получить герметичную монолитную конструкцию путем растворения верхних слоев склеиваемых поверхностей. Для такого вида монтажа не понадобится специальное оборудование или профессиональные навыки. Главное условие — трубопровод не должен прогибаться, иначе образуется течь. Для соединения труб нужно использовать клей, рекомендуемый производителем.

Перед тем как склеить водопроводные трубы ПВХ, необходимо проверить совместимость их размеров. Для этого их соединяют насухо, без использования клея. Перед склеиванием края трубы нужно очистить от загрязнений и обезжирить. Чтобы клей лучше впитывался, наносят специальный раствор, смягчающий поверхность. Процесс склеивания длится не более 1 минуты. Качественный клей показывает отличный результат, но, поскольку он слишком долго сохнет, монтажные работы могут затянуться. Если вы хотите ускорить процесс, выберите другой способ монтажа.

Для раструбного монтажа необходимо отмерить изделие нужного размера. Отрезанный край следует зачистить наждачной бумагой. После этого вставляют уплотнительное кольцо и проверяют его на качество. На поверхности кольца не должно быть прогибов или выпуклостей. На уплотнительное кольцо и конец второй трубы наносят силикон и плотно соединяют обе детали. Этот вариант монтажа походит для систем, в которых вода движется самотеком. При подаче воды под высоким давлением такое соединение не выдержит, в результате чего может образоваться течь.

Для прокладки наружных бытовых водопроводов используют соединение с применением муфт. Для этого понадобятся специальный аппарат и муфты нужного диаметра. Работу осуществляют в следующей последовательности:

  1. Подготовка соединяемых поверхностей. Специальным скребком снимают верхний слой с соединяемых деталей, после чего обезжиривают подготовленные участки.
  2. На место стыка надевают электромуфту и подключают к ней электроды. Расположенные внутри спирали нагреваются под воздействием электрического тока, расплавляют полиэтилен и прочно соединяют поверхности.

Аппарат для муфтового соединения стоит недешево, поэтому для выполнения разовых работ лучше взять такое оборудование напрокат.

Стальные водопроводные трубы

Стальные профили — традиционный материал для изготовления наружного и внутреннего водопровода. Они обладают механической прочностью и износоустойчивостью, воспринимают многократные нагрузки от перепадов давления или температуры в сети.

Профили изготавливают из углеродистой стали методом проката (холодного или горячего), фальцовки или сварки. Лист нарезают на полосы, выравнивают, сваривают по прямой или спиральной линии. Трубы испытывают на прочность при сплющивании и повышенном гидравлическом давлении.

Потребность в стальных трубах велика. Более 10% всего выпускаемого металла расходуется на производство этих изделий.

Трубы стальные электросварные

Стальные трубы применяют:

  • для прокладки водо- или газопроводов;
  • в промышленном и гражданском строительстве;
  • при прокладке автомагистралей;
  • в производстве судов, самолетов, автомобилей;
  • в металлургической промышленности.

В ЖКХ конструкции используют для организации систем наружного и внутреннего водоснабжения, отопления. Для внешней прокладки применяют изделия сечением до 150 мм. При подборе диаметра трубы для холодного водопровода в частном доме нужно руководствоваться длиной коммуникации:

  • до 10 м — 20 мм;
  • до 30 м — 25 мм;
  • более 30 м — 32 мм.

Систему собирают сваркой или с помощью фитингов. Для резьбовых соединений производят разнообразные комплектующие.

Агрессивное действие почвенной влаги или транспортируемой жидкости постепенно разрушает металл, приводит к образованию отверстий в стенках, сквозных язв или питтингов.

Коррозия металла

Нормативный срок службы водопровода — стояка или подводки — из стальных труб не превышает 15 лет. На деле возможно действие деструктивных факторов, укорачивающих продолжительность эксплуатации. Например, холодная вода способствует более быстрой коррозии, чем горячая. Образование конденсата на поверхности трубопровода ускоряется из-за разности температур, что приводит к разрушению металла.

Чтобы избежать контакта водой и кислородом, воздействия блуждающих токов, поверхность материала покрывают защитным слоем из цинка или полимеров. В наружных сетях применяют протекторную катодную защиту.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
