Для чего в отоплении нужна гидравлическая стрелка

Совмещение коллектора отопления с гидрострелкой

Для обогрева домов с небольшой площадью используют котел со встроенным насосным оборудованием. Контуры отопительной системы подключаются через гидравлическую стрелку.

В домах с площадью от 150 квадратных метров подключение контуров производится через гребенку, которая обеспечивает техобслуживание и эксплуатацию систем.

Монтаж коллектора производится после емкостного гидравлического разделителя. Распределительный коллектор состоит из 2 независимых друг от друга частей, которые объединены перемычками. Патрубки врезаются попарно исходя из количества вторичных контурных систем.

Все запорные и регулирующие элементы отопительной системе устанавливаются в 1 месте. Благодаря увеличенному диаметру распределительного коллектора, обеспечивается равномерный расход теплоносителя между всеми контурами.

Коллектор совместно с гидроразделителем образует единую гидравлическую систему-модуль.

Стандартный коллектор с гидроразделителем

Гидрострелка: принцип работы, назначение и расчеты

В системе отопления часто применяется гидрострелка. Принцип работы, назначение и расчеты данного приспособления помогут понять, для чего оно используется. Гидрострелка представляет собой температурный и гидравлический буфер, который обеспечивает правильную корреляцию потока теплоносителя и температурного режима. С помощью устройства производится гидравлическое разделение контуров отопления.

С помощью гидрострелки можно создать безопасную отопительную систему

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

Что такое гидрострелка и где её устанавливают

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

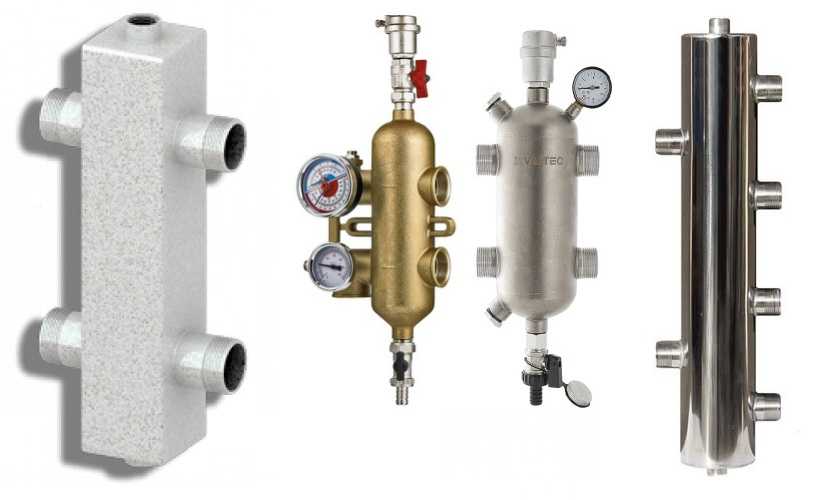

Примеры гидрострелок промышленного производства

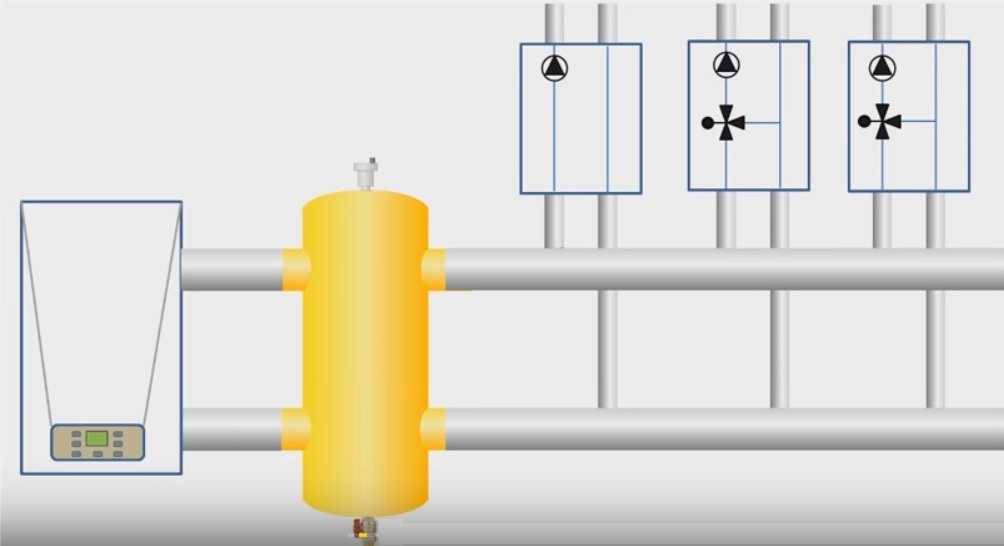

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

• W – мощность котла.
• Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

• Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
• Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
• Сверху приваривается заглушка с отверстием под воздушный клапан.
• Снизу заглушка с отверстием под сливной кран.
• В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
• Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
• Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Золотники

Золотники представляют собой валики в виде цилиндров, подвергаемые тщательной обработке. В конкретно определенных местах имеются предусмотренные проточенные гнезда. Они помещаются в подходящие и подготовленные места корпуса. При монтаже золотники проходят через специальные каналы и полости по направлению к осям. В результате золотниковые элементы приоткрывают одни каналы, закрывая другие рабочие отверстия. Такая конструкция способствует изменению направления перетекания жидкости. В движение золотники приводит рычаг, функционирующий в четырех положениях:

1. Нейтральная позиция.
2. Работа на подъем.
3. Свободное плавание.
4. Принудительное опускание.

Указанные позиции гидрораспределителя Р-80 обладают определенной фиксацией. Удерживание рычага рукой предусмотрено только при положении «вынужденное опускание». Золотниковые приспособления оснащены системой автоматического возврата в нейтральное положение из фиксированных режимов.

Расчётные параметры гидрострелки

Главным опорным параметром для расчёта является скорость теплоносителя на участке вертикального движения внутри гидрострелки. Обычно рекомендуемое значение не более 0,1 м/сек, при любом из двух условий (Q1 = Q2 или Q1 < Q2).

Малая величина скорости обусловлена вполне разумными выводами. При такой скорости находящийся в составе водяного потока мусор (шлам, песок, известняк и т.п.) успевает оседать на дно трубы гидрострелки. К тому же за счёт низкой скорости успевает формироваться необходимый температурный напор.

Два конструктивных вида гидрострелок, на которые обычно проводятся расчёты: 1 – по трём диаметрам; 2 – по чередованию патрубков. Независимо от принятия той или иной методики, базовые параметры расчётов всегда типичные – расход теплоносителя по контурам и параметр скорости

Малая скорость передачи теплоносителя способствует лучшему отделению воздуха от воды для последующего вывода через воздухоотводчик гидравлической системы разделения. В общем, стандартный параметр выбран с учётом всех значимых факторов.

Для расчётов часто используется так называемая методика трёх диаметров и чередующихся патрубков. Здесь конечный расчётный параметр – значение диаметра разделителя.

Исходя из полученного значения, вычисляются все иные требуемые значения. Однако чтобы узнать размер диаметра гидроразделителя, нужны данные:

• по расходу на первом контуре (Q1);
• по расходу на второстепенном контуре (Q2);
• скорость вертикального тока воды по гидрострелке (V).

По сути, эти данные для расчёта всегда имеются.

К примеру, расход на первом контуре составляет 50 л/мин. (из технической характеристики насоса 1). Расход на втором контуре равен 100 л/мин. (из технической характеристики насоса 2). Значение диаметра гидрострелки вычисляется формулой:

Формула для расчёта диаметра трубы гидрострелки в зависимости от параметров расхода теплоносителя (расход по характеристикам насоса) и скорости вертикального протока

где: Q – разница расходов Q1 и Q2; V – скорость вертикального протока внутри стрелки (0,1 м/сек.), π – постоянная величина 3,14.

Между тем диаметр гидравлического разделителя (условный) допустимо выбирать, пользуясь таблицей примерных стандартных величин.

Величина мощности котла, кВт	Входной патрубок, мм	Диаметр гидрострелки, мм
70	32	100
40	25	80
25	20	65
15	15	50

Параметр высоты для устройства разделения тепловых потоков не критичен. Фактически высоту трубы можно брать любую, но с учётом уровней подвода входящих/исходящих трубопроводов.

Как это работает?

В работе системы отопления существует не один, а несколько циклов, характеризующих принцип работы. После завершения монтажных работ, как только система начинает работать, теплоноситель еще не обладает необходимой температурой.

При подключении котла автоматически начинается работа циркуляционного насоса, разжигается горелка. Жидкость еще недостаточно нагрелась и оборудование вторичных контуров не активно. Вода начинает циркулировать по направлению вниз по гидрострелке, совершая движение по малому (первичному) кругу отопления.

Как только теплоноситель доходит до нужной температуры, подключаются вторичные контуры отопительной системы. Весь цикл может характеризоваться равномерным разбором воды. Принцип работы гидравлического разделителя в таком случае начинает проявляться в качестве отводчика воздуха, а также чистки котла от загрязнений. Но поскольку абсолютное равенство потоков воды в реальности недостижимо, то применение гидрострелки всегда целесообразно в системе отопления дома.

В дальнейшем гидравлическая автоматика начинает контролировать расход во второстепенном контуре. К примеру, в такой ситуации: когда жидкость в ГВС доходит до нужной температуры, насос приостанавливает свою работу. При повышении гидросопротивления на перекрытии потоков термоголовками батарей, вода устремляется вверх по гидрострелке. Если нет разделителя, то возникает диссонанс в системе отопления – оборудование неизбежно выйдет из строя.

Каков принцип работы гидрострелки в системе отопления

Гидрострелку можно обозначить как посредника между котлом или печью и всей системой отопления. Работа гидравлического разделителя выглядит следующим образом:

1. Теплоноситель поступает в гидравлический разделитель, изменяя при этом направление и скорость. Это необходимо для создания такого движения, при котором горячий поток идет вверх, а холодный – вниз. В свою очередь, этот процесс создает тепловое разделение внутри гидрострелки для всех контуров, подключенных к ней. Например, бойлеры имеют высокую температуру, теплый пол – низкую, а для котлов характерны средние величины этого показателя.

2. Теплоноситель высокой температуры, попадая в гидрострелку, снижает темп распределения тепла. Что приводит к выделению воздуха, который необходимо вывести из системы отопления с помощью специального клапана, расположенного в верхней части прибора. Он бывает либо ручным, либо автоматическим. В качестве ручного клапана (его еще называют механическим) обычно используют кран Маевского. В некоторых моделях гидрострелок для сложных систем отопления устанавливают в нижней части кран для удаления грязи и мусора.

Гидрострелка имеет три режима работы:

Режим 1

В данном режиме отопительная система работает безупречно. Давление теплоносителя, образуемое насосом в меньшем контуре, равно суммарному давлению и в остальных контурах системы. Входная и выходная температуры имеют одинаковые показатели. Рабочая жидкость либо не перемещается вертикально вообще, либо это движение минимально.

Однако, как показывает практика, ситуации идеальной работы наблюдаются крайне редко. Как было замечено выше, функционирование отопительных контуров склонно к колебаниям и изменениям.

Режим 2

В меньшем контуре расход жидкости не такой большой, как в отопительном. В этом случае спрос превышает предложение, что приводит к образованию вертикального потока от обратного патрубка к подающему. Во время своего подъема, данный поток перемешивается с горячей жидкостью, поступающей из прибора отопления.

Режим 3

Абсолютно обратная ситуация режиму 2. В данном случае в отопительных контурах расход теплоносителя меньше, чем этот показатель в малом контуре. Такое случается по нескольким причинам:

• Непродолжительное отключение одного или нескольких контуров из-за отсутствия необходимости в отоплении какого-либо помещения;

• В процессе прогрева котла, когда все контуры подключаются по очереди;

• Ремонт одного из контуров, при котором данный элемент отключен.

Эти ситуации не являются критическими, поскольку в гидрострелке при этом образуется нисходящий поток вертикального направления.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

• Резьба на сгонах должна быть хорошо прорезанной и симметричной.
• Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Автор статьи:

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

Модель, иллюстрация	Основные характеристики
1. GR-40-20	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
2. GR-60-25	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.
3. GR-100-32	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.
4. GR-150-40	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.
5. GR-250-50	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.
6. GR-300-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.
7. GR-400-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.
8. GR-600-80	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.
9. GR-1000-100	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.
10. GR-2000-150	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.
11. GRSS-40-20	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
12. GRSS-60-25	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.
13. GRSS-100-32	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

3 Изготовление своими руками

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

• сталь с небольшим количеством углерода;
• полипропилен;
• нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

• полипропиленовая труба соответствующего диаметра;
• несколько тройников для патрубков;
• две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

• полипропилен можно легко покрасить термостойкой краской с наружной стороны;
• пластиковые модели значительно дешевле металлических аналогов;
• КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
• кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
• стабилизация давления в системе;
• останавливает гидроудары и предотвращает выход из строя всей системы;
• экономит топливо, повышает производительность котла;
• работа может происходить с котлами до 35 кВт максимальной мощности;
• в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

• полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
• для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
• диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

https://youtube.com/watch?v=qG7TkatjnkE

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.

Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

Схема гидрострелки с коллектором

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

Размеры коллектора отопления с гидрострелкой

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Особенности и принцип действия гидрострелки

Гидроразделитель часто используют для распределенной системы, в проекте которой предусмотрено использование нескольких насосов. Благодаря этой детали удаётся обеспечить необходимый уровень расхода для теплоносителей. Простыми словами, данная деталь позволяет осуществить развязку в работе насосной станции.

Например, в радиаторных батареях, системе теплых полов, накопительном бойлере. Чтобы не нарушать производительность отопительного котла необходимо правильно подобрать гидроразделитель, чтобы основной насос в зоне котла мог перекачивать большой объём теплоносителя.

• Ознакомимся на нескольких примерах с предназначением гидрострелки в отопительной системе.
• В них будут использовать нескольким насосов. Каждый механизм отличается разной работоспособностью и производительностью.
• Один из них может быть мощным, а другой наоборот. Монтаж всех насосов осуществляют в зоне коллекторного узла.
• Здесь они связанные друг с другом гидравлически. Во время включения мощного насоса, все другие модели будут оставаться без нужного уровня теплоносителя.

Для предотвращения подобных ситуаций необходимо использовать гидрострелку. В другом случае все насосы можно расставить на большом расстоянии друг от друга и избежать перегрузки центрального механизма.

Что такое гидрострелка для отопления?

В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.

Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.

Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.

Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.

Принцип работы гидравлического разделителя

Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.

Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.

Режимы работы

Гидравлическая стрелка для систем отопления имеет 3 режима работы:

1. В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
2. Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
3. В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.

Дополнительные возможности гидрострелки

Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:

После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе

Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя

Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
