Что такое распределительная гребенка для отопления: монтаж, расчет, устройство, принцип работы

Последовательность работ

Процесс изготовления гребенки выглядит достаточно просто:

  1. Необходимо приобрести материалы в соответствии с решениями, принятыми на этапе конструирования распределителя.
  2. В заготовке для корпуса вырезаются отверстия под отводы. Если в этом качестве используется круглая труба, то сначала на бумаге нужно вычертить развертку отверстия (в обиходе называется «рыбкой»). Далее развертка вырезается, прикладывается к трубе и очерчивается карандашом или маркером. После этого вырезается отверстие — с предварительным высверливанием по контуру или с помощью газового резака.
  3. Привариваем отводы к корпусу гребенки при помощи электросварки. К торцам привариваются заглушки, которые при необходимости также оснащаются патрубками.
  4. Полученное изделие необходимо проверить на герметичность. Оставляем открытым один отвод, все остальные плотно закрываем. После этого заполняем коллектор горячей водой и наблюдаем, не дадут ли сварные швы течь. Не помешает раздобыть ручной насос для опрессовки и проверить надежность швов под давлением.

В качестве корпуса коллектора не обязательно использовать круглую трубу, вполне сгодится и квадратная.

Если испытания прошли успешно, можно окрашивать гребенку и после высыхания краски приступать к ее монтажу.

Шкаф под гребёнку

Далее устанавливается шкаф, в котором располагается узел. Основная функция — держать распределитель закрытым. Если задуман встроенный узел, то в стене вырезается место под шкаф.

Фото 2. Шкаф коллектора отопления для теплых полов. Он скрывает от глаз всё отопительное оборудование.

Приобретение коллекторного шкафа значительно упростит установку и обслуживания узла.

Все трубы и переключатели закрыты от посторонних глаз, там же помещаются циркулирующие насосы. Сам шкаф компактный, что позволяет крепить его к стене или встроить.

  • Наружные шкафы имеют заметные габариты, обычно 1х2 метра, но размер может варьировать в зависимости от количества насосов и прочих дополнений.
  • Встроенные — находятся в стене, снаружи видно только дверцу. Это сочетается со скрытой проводкой и трубами, проведёнными под напольным покрытием. В целом это имеет эстетичный вид.

Установка насосов потребует электропроводки соответствующей мощности, обычно это отдельный кабель. Электропроводку проектируют заранее с учётом наличия электронных устройств.

Оптимальный вариант для размещения узла — помещение, которое не пострадает в случае прорыва трубы или протечки. Жилое помещение или кладовая не подойдут. Узел будет эксплуатироваться длительное время, поэтому появления жидкости не избежать хотя бы по причине изношенности вентилей. Отдельное помещение позволит обнаружить неполадки быстрее.

Рассчитывать размеры шкафа можно исходя из средних размеров оборудования: от 0,5 до 1,5 метров — это определяется в процессе проектирования системы. Этапы:

  • Сначала устанавливается гребёнка, и подводятся трубы.
  • Шкаф устанавливается на выбранное место. Для встроенного шкафа предварительно подготавливается отверстие в стене.
  • По схеме собирается узел, устанавливаются дополнительные приборы клапаны, вентили, краны и прочее.
  • Коллектор включается и проверяется.

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Монтаж гребенки осуществляется, согласно существующим нормам СНИП и требованиям к обустройству систем отопления. Он должен соответствовать определенным требованиям:

  1. Распределительная гребенка отопления обязана располагаться выше уровня основной магистрали отопления. Это требование необходимо для того чтобы, при аварийной ситуации, возможно было стравить лишний воздух из системы.
  2. Наибольшая продолжительность любого из контура, включаемого к коллектору, обязана быть равной.
  3. После того, как монтаж гребенки для отопления будет выполнен, к нему подключают весь необходимый комплекс дополнительного оборудования: циркуляционный электронасос, запорно-регулировочные краны, защитно-предохранительные клапаны и воздухоотводчики.
  4. Перед пуском в эксплуатацию необходимо выполнить точную настройку работы коллектора и вспомогательного оборудования по рекомендациям завода-изготовителя.

Виды

Коллекторы изготавливаются из материалов, устойчивых к неблагоприятной среде:

  • сталь;
  • медь;
  • латунь;
  • полимерные композиции.

Устройства различаются также по количеству ответвлений, на которое они рассчитаны. Максимальное число дополнительных веток — 12.

Классифицируются по сложности устанавливаемой системы. Устройства с упрощённой конструкцией не рассчитаны на установку сложных дополнительных приборов. Для продвинутых автоматизированных систем выпускаются гребёнки со встроенными датчиками, электронными контролирующими устройствами и усиленной арматурой. Устанавливаются:

  • датчики давления и температуры;
  • термостаты;
  • автоматические блоки регулировки подачи теплоносителя;
  • электронные клапаны с тонкой настойкой срабатывания (для регулировки температуры, слива жидкости и другие);
  • воздухоотводы;
  • смесители.

Варианты гребенок в зависимости от конструкции

Если вам необходима водопроводная гребенка для дома, то собрать её можно и самостоятельно. Данное устройство представляет собой простую конструкцию. Наиболее простой вариант гребёнки — это труба, на которой есть несколько выходов. Количество выходов зависит от ваших потребностей и может варьироваться от двух, до четырёх. С помощью такого приспособления можно запросто разводить воду в системе водоснабжения, причём собрать коллектор можно самостоятельно из подручных материалов. Существует и более сложный вариант устройства. Такие устройства используются на тех участках водопровода, которые предназначены для распределения множества потоков воды. И такие гребёнки имеют шаровые краны, а также запорную регулировочную арматуру для каждого отвода. Такое устройство уже более серьезное, самостоятельно собрать его не получится. Однако и степень надёжности у такого устройства также на порядок выше. Краны могут находиться в двух положениях — либо включено, либо выключено. Что же касается необходимости использования запорной арматуры, то данный элемент конструкции позволяет регулировать напор на точках водозабора.

Некоторые специалисты считают, что подобные варианты устройств являются наиболее долговечными, а также надёжными и очень удобными в использовании. Безусловно, так и есть, однако стоимость устройств также значительно отличается от стоимости простых моделей. И это даже не самый навороченный вариант устройства, ведь сегодня можно купить гребенку с различными датчиками, а также есть модели гребенок для систем отопления или же для горячего водоснабжения.

Если вы планируете купить гребенку для дома, то вам необходимо для начала посчитать сантехнические приборы. В случае если в вашем доме больше четырёх сантехнических приборов вместе с точками водозабора, то вам необходимо использовать сразу несколько гребенок. Они соединяются между собой и позволяют использовать водопровод максимально эффективно. Вы получаете одинаковый напор на каждой точке водозабора, при этом поток воды стабилизируется, и вероятность прорыва всего водопровода значительно уменьшается.

Расчет пропускной способности гребенок

В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.

Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):

n=n1+n2+n3+n4

где:

  • n — площадь сечения коллектора,
  • n1,n2,n3,n4 — площади сечений патрубков.

Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте. Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.

Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра (+)

Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе. Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.

Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Как самостоятельно сделать распределительный коллектор

Для хорошего мастера изготовить самодельную гребенку из металла или полипропилена не представит особой сложности. Судите сами: стальная труба большого диаметра заглушается с обоих концов, после чего к ней привариваются присоединительные штуцеры с такой резьбой, какая вам удобнее. Затем коллектор проверяется под давлением на проницаемость сварных швов и окрашивается по слою грунтовки.

При выполнении этих работ важно выдержать размеры и диаметр труб. Можно руководствоваться таким правилом: диаметр коллекторов надо подобрать таким, чтобы он был втрое больше диаметра подключаемых трубопроводов. На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений

Для соблюдения остальных габаритов можно взять за основу следующую схему:

На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений. Для соблюдения остальных габаритов можно взять за основу следующую схему:

Есть и другой вариант подбора диаметра гребенки, о нем говорилось выше в примере заводского изделия. Если тепловая мощность системы отопления дома не превышает 50 кВт, то смело берите трубу DN80, а свыше 50 до 100 кВт изготавливайте коллектор из трубы DN100. При этом размеры штуцеров не нужно делать втрое меньше, принимайте их в соответствии с гидравлическим расчетом.

Немного больше труда надо приложить, чтобы смастерить гребенку из полипропиленовых тройников. Подобные изделия становятся все популярнее в силу своей дешевизны. Потратиться придется только на тройники, все остальные детали обойдутся недорого. Кстати сказать, подобные коллекторы уже имеются в продаже в собранном виде.

Другое дело, что гребенка из полипропилена, собранная своими руками, не в состоянии переносить высокую температуру воды в системе отопления. Случись нештатная ситуация – и паяные соединения сразу же потекут. Это вполне вероятно, когда обогрев дома производится твердотопливным котлом, тогда всю обвязку стоит сделать из стали либо меди.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

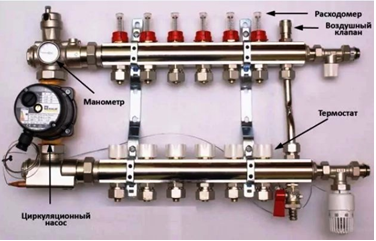

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

3 Расчет оборудования

Чтобы гидравлический баланс был соблюден, сечения входящей и выходящей гребенки в коллекторе обязаны совпадать, а общая пропускная способность патрубков равняться такому же показателю коллекторной трубы.

Выбор коллектора обязан соответствовать наибольшей тепловой мощности общей системы отопления. Мощность изделия указана в технической документации к прибору. К примеру, сечение распределительной трубы 100 мм применяется для мощности не более 60 кВт, если мощность в два раза больше, то сечение необходимо увеличить до 120 мм. Лишь так можно исключить возможность разбалансировки системы отопления.

Что касается расчета мощности насоса для продвижения жидкости, то в этом случае в основе находится удельный расход теплового носителя в системе отопления. Каждый насос по контурам циркуляционной системы должен рассчитываться отдельно. Данные, которые были получены во время расчетов, необходимо округлять в большую сторону. Также нужно добавить запас мощности около 15%.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

Как выбрать гребенку

При выборе подобного агрегата необходимо обращать внимание не только на материал, из которого он сделан

Важно учесть его пропускную способность (прибор должен справляться с количеством воды, поступающей ко всем узлам), давление, которое он может выдержать, уровень энергопотребления (из расчета на каждый вид оборудования). К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости

К тому же коллектор для воды должен иметь возможность расширяться на тот случай, если в доме появятся дополнительные приборы, требующие подачи жидкости.

Качественная и надежная работа системы отопления и водоснабжения во многом зависит от правильного выбора такого агрегата, как распределительная гребенка. Провести его установку самому достаточно сложно, особенно если вы с этим никогда не сталкивались. Наш совет – узнать полную информацию о подобном приборе или обратиться к профессионалам за консультацией.

Недостатки гребенок.

К недостаткам гребенок можно отнести: 1. Окно остаётся зафиксированным, но не закрытым. Если помещение находится на нижних этажах, то оно становится доступным для злоумышленника. 2. Для маленьких детей это не оконный замок, а скорее, что-то интересное, которое надо потрогать и преодолеть. 3. Даже если створка находится в откидном положении, воздушный поток распространяется не только вертикально, но и горизонтально и находится рядом с окном не всегда приятно и полезно. 4. Окно открыто, а значит, все его шумозащитные свойства пропадают. 5. Даже при самом маленьком из возможных открываний створка открывается/откидывается по трём сторонам периметра и общая площадь щели получается достаточно большой, поэтому, при отрицательных температурах помещение быстро выхолаживается. Зимой, ночью, вряд ли вы сможете использовать гребенку, будет очень холодно.

Клапаны приточной вентиляции.

Однако необходимость доступа свежего воздух в помещение остаётся и при отрицательных температурах. Обеспечить этот доступ помогают оконные вентиляционные клапаны. О приточной вентиляции подробно рассказано на странице вентиляция окон, о видах клапанов на странице клапаны приточной вентиляции. Если с помощью оконных клапанов вы собираетесь решить проблемы: запотевания окон, духоты помещения, «плачущих» окон, образования плесени на оконных откосах, то вполне достаточно клапана средней производительности. Проблему же явного недостатка свежего воздуха, т.е. «чтобы дышать» при закрытых окнах, можно решить с помощью установки клапанов с большей производительностью или нескольких клапанов средней производительности.

Сферы применения отопительных гребенок

Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.

Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.

Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.

Нюансы монтажа

Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.

Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.

Установка в систему отопления

При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.

Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.

Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.

Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.

При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.

На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.

Система «теплый пол»

Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.

Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.

Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.

Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.

Монтаж распределительной гребенки теплого пола

Теплый пол – это низкотемпературная система отопления, вода в трубах не должна быть горячее 45 градусов. В идеале на поверхности пола должна быть температура порядка 36-37 градусов, чтобы ступням было комфортно. Если теплый пол единственный источник тепла, то монтаж коллектора выполняется так же, как для высокотемпературного отопления. Степень нагрева теплоносителя регулируется на котле.

Если же низкотемпературная система обогрева комбинируется с обычными батареями, то схема гребенки теплого пола отличается. В таком случае обязательно нужно устанавливать смесительный узел. Это элемент контура, который подмешивает в подачу воду из обратки. Сердце смесительного узла – это термостатический клапан. Если петля теплого пола одна, то она подключается в общий коллектор, а термостатический клапан устанавливается прямо на трубы.

Крайне важен правильный расчет толщины утеплителя для стен. Калькулятор можно найти в сети.

Если колец низкотемпературного отопления много, что бывает чаще всего, то требуется монтаж отдельной гребенки теплого пола. Она подключается к первому коллектору как обычный радиатор двумя трубами. Смесительный клапан устанавливается перед вторым коллектором и регулирует температуру сразу для всех контуров теплого пола.

Как сделать гребенку для отопления своими руками

Если хотите изготовить гребенку для теплого пола своими руками, то проще всего будет это сделать из полипропилена. Сразу отметим, что в такой коллектор у вас не получится установить расходомеры и термостатические клапана. Максимум на что можно рассчитывать – это запорная арматура, которая устанавливается перед гребенкой для каждой трубы.

Схема правильная, но исполнение отвратительное.

Для изготовления понадобятся:

Суть заключается в том, чтобы соединить тройники из полипропилена в одну линию. В качестве муфт нужно использовать нарезанную трубу. Следите за тем, чтобы патрубки тройников находились в одной плоскости. Сразу на патрубки нужно припаять полипропиленовые муфты с переходом на металлическую резьбу. Некоторые перед муфтой устанавливают пластиковые шаровые краны, но делать это не рекомендуется, так как снять их уже нельзя, придется переделывать всю гребенку целиком.

Гребенка отопления, изготовленная своими руками, может использоваться только в тех контурах, где длина всех петель циркуляции равная или приблизительно равная. Из-за отсутствия отверстий для установки расходомеров нельзя регулировать гидравлическое сопротивление. Если одна из петель будет длиннее, то ее сопротивление также будет больше. Вода туда просто не потечет.
