Гофрированная труба для прокладки проводов — конструкция и применение

Что такое клипсы для проводов и принцип работы


Монтаж проводов на пластиковые клипсы

Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.

Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.

Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.

Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Пожаробезопасность

Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.. На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.


Гофрированные трубы (гофры) под электропроводку.

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

  1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
  2. В местах укладки трубы необходимо нанести разметку.
  3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
  4. Затем идет прокладывание самой трубы.
  5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
  6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
  7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

Читать также: Какой самый большой ключ гаечный

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Особенности труб из ПНД

Особенности применения труб из ПНД:

  • У труб ПНД очень простой монтаж;
  • Для прокладки кабелей электрических сетей подходят трубы с гофрой;
  • Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
  • Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
  • У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

  • Высокий срок службы (изготовители заявляют 50 лет);
  • Для соединения отдельных труб не требуется сварка;
  • Легкая конструкция;
  • С течением времени изделие не теряет свои эксплуатационные характеристики;
  • На трубы ПНД внешние факторы не оказывают негативное воздействие;
  • Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
  • Широкий диапазон рабочих температур — от -25 o C до +70 o C;
  • Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
  • Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Читать также: Шабровка станины токарного станка

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Характеристики гофротруб из ПНД

Гофрированные трубы из этого материала являются довольно прочными изделиями, однако, есть определённые ограничения, которые прописаны в нормативной документации, регламентирующей их прокладку. Закладывать такие изделия в грунт разрешается на глубину не более 3 м.

Долгий эксплуатационный срок этих изделий позволяет не беспокоиться по поводу их частой замены, однако, не стоит забывать, что коммуникации из ПНД труб могут выйти из строя по причине механического воздействия или другой непредвиденной ситуации. Показатели диаметра таких труб могут быть самыми разными. Как правило, используются трубы с показателями сечения от 110 до 1000 мм. Характеристики гофрированных ПНД труб в зависимости от показателя сечения (Ду) представлены в таблице № 1.

Таблица 1

Ду, ммВнутренний показатель сечения, ммВнешний показатель сечения, ммМасса 1 п м, кг
1000851100040,5
80067880024,5
50042750012
2502162503
2001762001,8
1601391601,5
110931100,9

Гофра может отличаться по цвету в зависимости от назначения

Как правило, стандартным цветом этого материала является чёрный. Чёрная гофра является наиболее распространённой и отличается самыми высокими прочностными характеристиками. Чёрная гофрированная труба является надёжным и эффективным приспособлением, которое используется в большинстве случаев при подземной прокладке. Кроме чёрной ПНД гофры, существуют и другие расцветки: жёлтая, белая, оранжевая и т. д. Цвет гофры определяет её качественные характеристики, например, оранжевые изделия являются пожароустойчивыми, в отличие от синих.

Монтаж гофротрубы из ПНД может выполнить любой человек, не обладающий специальными строительными знаниями и навыками. Прокладку также облегчает тот факт, что такие изделия могут стыковаться между собой различными способами: с помощью фитингов, с использованием сварочного оборудования, посредством специального клея. Благодаря этому, а также уникальным техническим характеристикам гофр, из них можно выполнить конструкцию практически любой конфигурации.

В чем разница между трубами ПНД и ПВХ и что лучше?

Пластиковые трубы широко применяются в строительстве. Они успешно заменяют чугунные и стальные за счет долговечности и меньшей стоимости. Существуют две основные разновидности, трубы ПНД и ПВХ. Между ними много общего, что приводит строителей в заблуждение. Оно приводит к авариям на коммунальных сетях из-за неправильного использования. Этого можно избежать, если иметь общее представление о том, что собой представляют эти трубы, где используются, какая между ними разница.

Трубы ПНД

Состоят из полиэтилена низкой плотности. Он получается при полимеризации газообразного этилена, представляющего собой органическое химическое соединение. В результате реакции при определенных условиях, его молекулы образуют длинные полимерные цепочки, образующие материал с уникальными характеристиками.

ПНД получается по такой же схеме, только в условиях более низкого давление, при температуре 120-150 ⁰С. Реакция может протекать в газообразной среде, в растворе, суспензии. Полиэтилен отделяется от других фракций сначала в испарителе, затем поступает в сепаратор.

Затем пластичное сырье разного цвета направляется в гранулятор или сушильную камеру с мельницей. Готовые гранулы или порошок выдерживаются при температуре 18-20 ⁰С и расфасовываются в тару или направляются в бункер экструдера.

Поступая небольшими порциями в рабочий цилиндр, полиэтилен нагревается, превращаясь в пластическую массу. Она под давлением проталкивается через головку экструдера и принимает форму трубы. Полученный полуфабрикат определенной длины, попадает в вакуумную камеру, где заготовка прижимается к калибровочной форме, принимает стандартную форму и охлаждается в холодильной камере. Готовые трубы обрезаются на стандартную длину, поступают на склад готовой продукции.

Технические характеристики:

  • Эксплуатируются при температуре от 0 до +40 ⁰С. Расплавляются при +1,+ 120 ⁰С.
  • Выдерживают давление 16-20 атм.
  • Не выделяют вредных в транспортируемые жидкости.
  • Не поддаются коррозии, не гниют.
  • Полноценные диэлектрики.
  • Гладкая внутренняя поверхность не засоряется механическими примесями.
  • При транспортировке жидкостей не шумят.
  • Реальный срок эксплуатации 50-80 лет.

Трубы ПВХ

Путем электролиза каменной соли получают хлор, а при возгонке нефти выделяется этилен. Эти вещества, вступая в реакцию, образуют дихлорэтан. При определенных условиях этот материал переходит в винилхлорид, который при полимеризации, превращается в поливинилхлорид в виде гранул.

Технология производства труб, основана на экструзии через фильеры пластической массы, в которую добавляют катализаторы, ингибиторы, стабилизаторы, пластификаторы, красители. Они придают изделиям особые свойства.

Технические характеристики:

  • Используются при температуре от 0 до +40 ⁰С.
  • Выдерживают давление до 16 атм.
  • Гладкая внутренняя поверхность исключает образование отложений.
  • Высокая жесткость ПВХ позволяет изготавливать канализационные трубы большого диаметра.
  • Плотность 1.3-1.43 кс/см3.
  • Имеют небольшой вес, что облегчает монтаж.
  • Не подвергаются термическим деформациям.
  • Устойчивые к агрессивным химическим соединениям.
  • Становятся хрупкими при минусовых температурах.
  • Изменяют качество транспортируемых жидкостей.

Что общего

Оба вида труб выдерживают большое давление, имеют длительный срок эксплуатации, сопротивляются воздействию агрессивных веществ, небольшой вес облегчает монтаж. Гладкая внутренняя поверхность исключает засорение. Отсутствуют температурные деформации. Имеют невысокую стоимость по сравнению со стальными.

Различия

  1. Трубы ПВХ нельзя эксплуатировать при отрицательных температурах, так как они становятся жесткими. ПНД легко переносит резкие колебания температуры без деформаций.
  2. Трубы ПВХ имеют раструб, что значительно облегчает монтаж. ПНД свариваются, что несколько усложняет монтажные работы.
  3. Полиэтилен низкого давления проявляет устойчивость к ударным нагрузкам, поэтому по таким трубопроводам можно транспортировать сыпучие вещества.
  4. ПНД можно использовать для трубопроводов питьевой воды. ПВХ выделяет вредные вещества в транспортируемые жидкости, поэтому применяются только для канализационных трубопроводов.
  5. Трубы ПНД гнутся, легко режутся, свариваются, выдерживают линейные температурные деформации.

№5. Диаметр гофротруб для электропроводки и их цвет

Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:

  • для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
  • для подключения электроприборов используют гофру в 20 мм;
  • между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
  • для соединения электрощитов лучше использовать трубу в 32 мм;
  • проводку между этажами лучше прятать в трубу диаметром 40-50 мм.

Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.

Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.

В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:

  • серая гофра используется для прокладки общей проводки;
  • белая – для компьютерных сетей;
  • черная и коричневая – для подключения электроприборов;
  • синяя – для теплого пола;
  • красная – для внешней проводки.

Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Назначение гофрированной трубы

Прежде всего, отмечают возможность укладки проводов скрытым способом – внутри гофротруб, что позволяет спрятать их большое количество. Другие причины применения гибких изделий:

  • снижение риска возникновения пожароопасной ситуации: появляется возможность проложить кабель на объектах с деревянными перегородками или отделкой помещений из легковоспламеняющихся материалов (вагонки, дерева, некоторых полимеров);
  • защита проводов от механического повреждения, такая необходимость возникает, если они проходят за тонким покрытием отделочного материала (например, когда вбивают гвоздь, сверлят и т.д.);
  • монтаж проводки в стяжке пола – слое бетона, при этом ребра жесткости обеспечивают защиту проводов от деформации вследствие воздействия механической нагрузки;
  • водонепроницаемость: в толще бетона или на улице оболочка трубы контактирует с влагой, а для проводки это основная опасность;
  • защита от ультрафиолета (за пределами объекта): в таких условиях многие материалы теряют свойства, что сокращает срок службы изделия.

Монтаж электропроводки в гофре

Недостатком гофры является неполная защита. Полимерные трубы дают возможность вовремя остановиться во время сверления стены, наткнувшись на препятствие. Однако нужно сразу прекратить работы, что обусловлено неабсолютной жесткостью полимерного материала.

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Что нужно учитывать при выборе гофротрубы

При выборе гофры для проводов нужно учитывать некоторые рекомендации

Обратите внимание на цветовую гамму материала. Цвет лучше выбрать равномерный и без вкраплений

Так как неоднородность свидетельствует о том, что изделие сделано из вторичного пластика.

Чтобы облегчить процесс монтажа, не стоит слишком  экономить и выбирать трубку без протяжки

Это важно для труб маленького диаметра

Монтаж нескольких проводок

При приобретении приспособлений не забывайте о специальном крепеже для установки труб. При этом можно воспользоваться хомутами, клипсами и дюбелями.

В гофре для электропроводки задействуются разнообразные типы кабелей, поэтому важно подобрать правильные размеры, которые зависят от сечения проводов. Для компьютерных линий подойдет труба сечением 16 мм, а для подводов к розеткам применяется труба в 20 мм

Для силовых конструкций подойдут трубы, диаметр которых 25-55 мм.

Вариант схемы электрической проводки

В таблице можно посмотреть, как выбрать гофру с учетом цветовой гаммы.

Цвет гофрыВарианты применения
БелыйДля проводов компьютера.
СерыйДля любой линий электропроводки.
Черный или коричневыйДля разных бытовых агрегатов.
ЗеленыйДля телефонных линий
КрасныйДля проводов снаружи здания.
СинийДля конструкций теплого пола и для магистралей водоснабжения.
ЖелтыйГазоснабжение.

По пожаробезопасности данный материал делится на три категории:

  • для монтажа на негорючих поверхностях из бетона или кирпича используются любые трубы;
  • в каркасных постройках применяются ПВД и ПВХ гофра;
  • для укладки в возгораемых конструкциях применяются трубы с устойчивостью к огню. На таких поверхностях запрещено использовать пластик.

Цена металлической гофры для кабеля

Средняя цена за гофру для метрового кабеля варьируется от 10 до 800 рублей. Стоимость металлической трубы будет выше.

В таблице можно посмотреть цену за конкретные модели гофры.

ИзображениеИзделиеЦена, руб.
Труба гофрированная 32 мм T Plast 50 м660
Труба ПВХ В 16мм с протяжкой 100 м450
Труба 20 мм (100 м)487
Труба гофр. ПВХ с зондом d 16560
Труба ПНД d 16 с зондом1350
Труба гибкая для кабеля ПВХ 50 мм, 15 м525

На схеме показан монтаж гофротрубы при помощи специального крепежа

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

  1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

  1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

  1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

  1. Лёгкая разводка компонентов по помещению.
  2. Беспроблемное обслуживание, замена деталей в случае необходимости.
  3. Безопасность. Не потребуется даже запоминать особенности расположения.
  4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

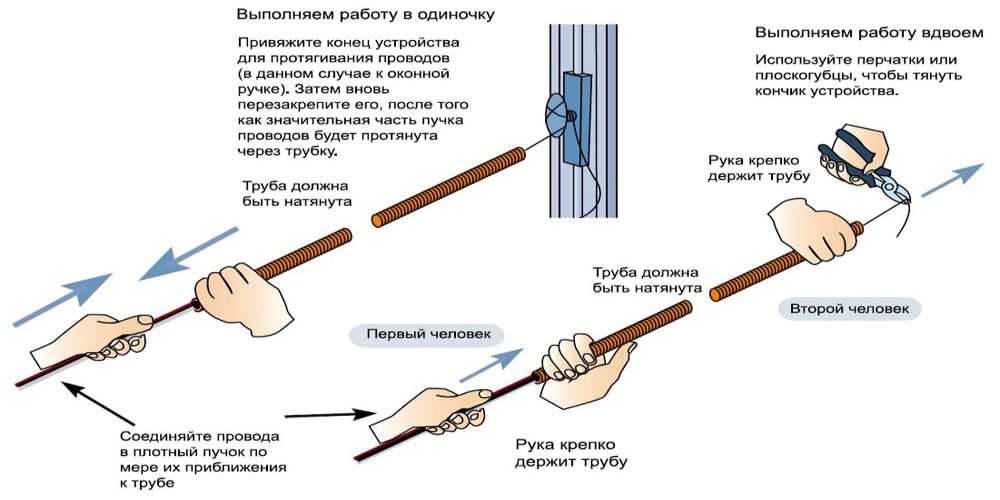

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Как подобрать гофру для кабелей

При выборе металлогофры для электропроводки следует придерживаться следующих рекомендаций:

выбирать трубу со стяжкой
Особенно важно это при покупке гофр малых диаметров, так как самостоятельно протянуть через них кабель будет сложно;
покупая трубу, важно не забыть про специальные крепежи, клипсы, дюбеля;
выбирая металлогофру, следует обратить внимание на ее внутренний диаметр. Необходимо заранее определиться, сколько кабелей будет проходить по трубе
После этого диаметр нужно подбирать с запасом, чтобы было проще протягивать проводку;
важно обратить внимание на тип соединения рукавов — фланцы или сварные стыки

Если планируется разбирать конструкцию, то лучше использовать фланцевое соединение. С другой стороны, сварные стыки более герметичны.

Вам это будет интересно Кабель для домофона

Что такое ПНД и ПВХ

Словом «гофра» принято называть гофрированные пластиковые полые трубы, в которые «упаковываются» электрические кабели, прокладываемые для самых разных целей не только внутри помещений, но и снаружи. Гофрированная стенка такой трубы обладает несопоставимо большей гибкостью, чем гладкая пластиковая трубка такого же диметра и с такой же толщиной стенки. Это очень помогает при прокладке электрических сетей сложной конфигурации.

Две самых распространенных и востребованных у потребителей разновидности: ПНД (полиэтилен низкого давления, а бывает еще и высокой плотности ПВД) и ПВХ (поливинилхлорид). Обе имеют широчайшее применение, но для проводки конкретного типа принято выбирать определенный вид гофры, ориентируясь на его характеристики, преимущества, недостатки и стоимость.

Преимущества и недостатки

Преимущества:

Долговечность – первые изделия уже проработали более 50 лет и приближаются к 60 (правда, срок службы проводов в два раза меньше).
Небольшая стоимость.
Негорючесть – это особенно важно для электрических сетей, ПВХ к тому же имеет свойство самозатухания.
Легкий монтаж – легко режутся, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании для монтажа.
Отсутствие коррозии.
Прочность и одновременно высокая ударная вязкость – трубы хорошо противостоят механическим повреждениям; изделия не хрупкие, могут восстанавливаться после деформации.
Морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму.
Гибкость – пластик легко согнуть при нагреве даже руками, гофра вообще легко гнется;
Безвредность для человека и животных.
Химическая инертность, устойчивость к действию кислот и щелочей;
Гладкие стенки облегчают затягивание проводов;
Отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной экологичность – достаточно безвредное производство, легкая утилизация.
Эстетические качества.
Легкий уход – нержавеющую поверхность легко мыть, очищать от грязи.
Небольшой вес, отсутствие хрупкости облегчают перевозку и складирование.
Поливинилхлорид обладает устойчивостью к ультрафиолету.

Недостатки:

  • Невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С. Впрочем, такая температура при прокладке проводов в жилом доме практически не встречается (только возле систем отопления).
  • Хрупкость на морозе.
  • Прочность у пластика все-таки ниже, чем у металла.

Преимущества ПВХ труб перед металлическими

Самый существенный недостаток распространенных стальных труб – подверженность коррозии. Трубы из меди и нержавейки не ржавеют, но цена их для монтажа проводки в обычных условиях просто неприемлема. Да стальные трубы дороже труб из ПВХ.

Второе достоинство ПВХ – небольшой вес и легкий монтаж – ПВХ легко режется, меньше весит, проще крепеж к стенам и потолкам.

Третье достоинство – ПВХ не проводит электрический ток. Четвертое – системы из ПВХ не требуют заземления.

Замена гофры глушителя

Как и большинство полезных деталей, сначала испытываются за границей. Раньше можно было установить гофру на глушитель только на иномарки, теперь есть гофры для российских машин ВАЗ.

Для установки или замены гофры требуется болгарка, хороший профессиональный сварочный аппарат и умение правильно подбирать температуру. Поэтому, в основном, монтируют гофры в автосервисах.

Работа состоит из:

  1. Срез старой гофры болгаркой.
  2. Сварка новой гофры.
  3. Зачистка сварных соединений.

Для того, чтобы заменить, вообще то не обязательно ездить в СТО. Если есть навыки сварки нержавейки, то можно заменить гофру глушителя своими руками.

Чтобы было проще устанавливать новую гофру, лучше снять трубы выхлопной системы целиком и по месту уже менять.

  1. Срезать болгаркой болгаркой с отрезным кругом (чем меньше толщина отрезного круга, тем легче пилить, минимальная толщина 1,6 мм) старую деталь до сварного соединения.
  2. Приложить новую деталь. Убедиться, что после сварки гофра не будет запредельно растянута или сужена.
  3. Сварить.
  4. Собрать.

Если есть в наличие хорошая полуавтоматическая сварка, то швы получатся качественными. Также, можно добить качественных сварных соединений, используя инверторную сварку с электродами диаметром от 1,6 до 2 мм.

Виды и характеристики

Благодаря гофрированной трубе ПНД, силовые коммуникационные (инженерные) линии можно надежно и недорого проложить под землей на любом уголке города, а также частном доме или дачном поселке.

Кроме того, прокладка провода по защитной эластичной трубе именно под землей, намного качественнее защитит его от механических, химических или атмосферных влияний, по сравнению с наземной прокладкой. Но прежде всего необходимо правильно подобрать защитный футляр, гофру.

Трубы ПНД, которые подходят для защиты кабеля при монтаже в земле:

Свойства футляров ПНД для монтажа в грунте

Гофра, используемая для протягивания силовых проводов по земле, не должна обладать свойством намагничивания. Поэтому для ее изготовления чаще всего используют специальную керамику, пластмассу или асбоцемент.

В одном футляре прокладывается несколько жил кабелей

В трубе ПНД есть несколько слоев:

Ток будет проходить по жиле, за экраном и трубе (вихревые токи). Что касается производства данного продукта, качественное изготовление проходит на специальных мастерских, где используются наглядные разработки (макеты) с учетом механизма дальнейшей прокладки силового провода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
