Все о видах, монтаже и подключении гребенок для водоснабжения в коллекторы

Коллекторная разводка воды

Если затевается капитальный ремонт, или строится санузел с нуля, то есть смысл присмотреться к коллекторной разводке воды.

1. Разводка на тройниках — экономично
2. Разводка коллектором — практично

Монтаж может осуществляться как открытый так и скрытый.

Преимущества коллектора:

1. Удобно Все коммуникации находятся в оном месте. На пример нет необходимости лезть под мойку, чтобы отключить смеситель в котором неисправна кран-букса. Особенно актуально если дома осталась одна беременная женщина или дети. Достаточно будет на коллекторе перекрыть нужный краник.

2. Надёжно От коллектора до потребителя идёт одна цельная труба без соединений. В случае качественной трубы, течь в зашитых стенах исключена. (хотя если при тройниковой разводке соединения были например из полипропилена (пайка) то теч так же невозможна)

3. Отсутствие перепадов давления В случае коллекторной разводки и наличии рабочего давления, практически полностью отсутствуют перепады давления при использовании например двух раковин одновременно. Мало того, в каждый потребитель можно ограничить подачу воды. Правда, если установлен коллектор с вентильными краниками. Ограничить подачу воды можно например на унитаз, если давление в системе слишком мало. А то что унитаз будет набираться в 2 или 3 раза медленней чем при полном открытии — ни на что не повлияет.

Недостаток:

1. Дорого Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера

Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

Данный коллектор имеет запорную арматуру на каждый отвод. На отводах установлены не разборные шаровые краники. Под словом «не разборные» стоит понимать, что в случае выход из строя одно из краников, по отдельности заменить их нельзя, меняется коллектор целиком. ( Или его часть от резьбы до резьбы)

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

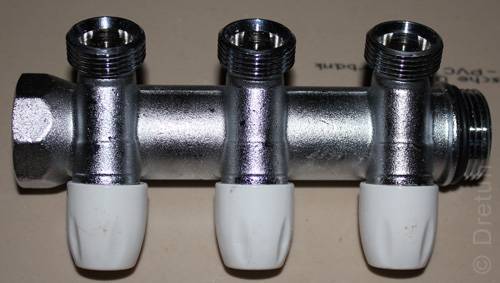

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Самостоятельное изготовление и установка

Для того чтобы изготовленное своими руками устройство хорошо справлялось со своей работой, его необходимо не только правильно изготовить, но и установить

При этом важно учитывать советы профессионалов и брать во внимание рекомендации производителей отдельных деталей. Только в этом случае можно добиться желаемого результата и завершить работу за максимально короткий промежуток времени

Рекомендации специалистов

Перед началом изготовления гребёнки следует ознакомиться с советами людей, которые уже делали подобную работу. Это поможет новичкам избежать большинства ошибок и смастерить по-настоящему качественное изделие. Профессионалы рекомендуют:

1. Распределительную гребёнку желательно изготавливать с круглым или квадратным сечением.
2. Чтобы избежать проблем с движением теплоносителя, необходимо устанавливать отдельные циркуляционные насосы для каждого контура. В этом случае гребёнка не должна синхронизировать их работу.
3. Если узел будет располагаться в отдельном помещении, то для него можно не устанавливать защитный короб.
4. Для того чтобы иметь возможность менять объём теплоносителя, нужно на каждом входном и выходном патрубке установить регулировочную арматуру, балансировочные расходомеры и впускные клапаны.
5. Во время планировочных работ следует предусмотреть место для установки группы безопасности.

Распределение и расчёт контуров

Перед началом изготовления приспособления, необходимо рассчитать количество требуемых контуров и составить чертежи их подключения

При этом важно предусмотреть отдельные узлы для некоторых отопительных конструкций:

• тёплых полов на водной основе;
• устройств отопления для каждого этажа дома;
• радиаторов в помещениях, где температура больше или меньше остальных комнат.

Кроме этого, важно качественно выполнить все расчёты и предусмотреть различные геометрические параметры. Если всё правильно сделать, то можно обеспечить простоту доступа ко всем узлам конструкции. Это поможет упростить проведение ремонтных или профилактических работ

Нюансы, которые следует учитывать при расчётах:

Это поможет упростить проведение ремонтных или профилактических работ. Нюансы, которые следует учитывать при расчётах:

• интервалы между отводками должны быть от 10 до 15 см;
• расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
• диаметр труб для подключения радиаторов — 0,5 дюйма;
• сечение коллектора — от 1 до 1,5 дюйма.

• интервалы между отводками должны быть от 10 до 15 см;
• расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
• диаметр труб для подключения радиаторов — 0,5 дюйма;
• сечение коллектора — от 1 до 1,5 дюйма.

Создание гребёнки из профильной трубы

Для самостоятельного изготовления гребёнки нужно приобрести профильную трубу и изделия круглого сечения, длина и размер которых должны быть предварительно рассчитаны и неоднократно проверены. Порядок действий:

1. По заранее подготовленной схеме выполняется разметка профильной трубы.
2. В нужных местах выполняются отверстия нужного диаметра. Эту работу лучше всего осуществлять при помощи газового резака.
3. После этого привариваются патрубки с предварительно нарезанной резьбой.
4. К полученной конструкции с помощью сварки прикрепляются крепёжные кронштейны.
5. Поверхность изделия зачищается и покрывается термостойкой краской.
6. Готовая гребёнка монтируется в выбранное место системы.

Гребёнка отопления — это важное приспособление, которое помогает одновременно подключить к системе отопления все имеющиеся радиаторы. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно значительно упростить работу и выполнить её за короткий промежуток времени

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Известные бренды

Валтек (VALTEC) — итальянский производитель линейки изделий для построения систем водоснабжения. Всегда в продаже полный ассортимент продукции для металлопластикового, полипропиленового водопровода и систем из нержавеющей стали. В России представительства находятся в 6 городах, в том числе Москве, Санкт-Петербурге, Краснодаре.

Рехау (Rehau) — немецкий производитель, ведущий историю с 1948 года. Продукция проходит многоступенчатый контроль качества.

Фар (FAR) — ещё одна итальянская компания. Кроме запорной и распределителльной арматуры, в линейке присутствуют трубы металлопластиковые, полипропиленовые, медные и стальные.

Монтаж коллектора для системы отопления с кранами

Профессиональная работа выгодно отличается от самостоятельной наилучшим положением конструкции – мастера заранее обеспечат обозначение на чертеже, согласно которому и пойдет монтаж. Достоинства работы бригады в следующем:

• Внесение конструкции распределительного коллектора-гребенки в проект дома. Бюрократические проволочки требуют соблюдение фактического наличия приборов в доме с документальным. Если пропустить этот этап, то сложности возникнут на стадии купли-продажи жилого строения, когда потребуется. И при ревизии системы, подключенной к магистральному отоплению.
• Наилучшее положение коллектора без ущерба полезной площади. Если нет ниш, кладовок и прочих подсобных помещений, то профессионалы заштробят выемку в стене, при ее должной толщине. Тогда распределительная гребенка системы отопления не помешает никому и ничему.
• Профессиональный и быстрый монтаж. Так как конструкция коллектора заранее собирается под конкретный проект, то закончить работу мастера смогут в течение нескольких дней или раньше при условии строящегося дома. Владельцы будут уверены в плотности соединений, особенно если распределительный коллектор для воды находится под полом или в стенах – вода не просочится.

Главное преимущество в профессиональной работе – гарантия. Она позволяет бесплатно отремонтировать любой участок конструкции, если нештатная ситуация случилась в срок действия сложной схемы.

Самостоятельное изготовление сантехнического распределительного коллектора

Торговые сети предлагают готовые конструкции, но распределительные гребенки для отопления заводского производства трудно подобрать под собственный проект. Поэтому модель конструируют самостоятельно, учитывая собственные потребности:

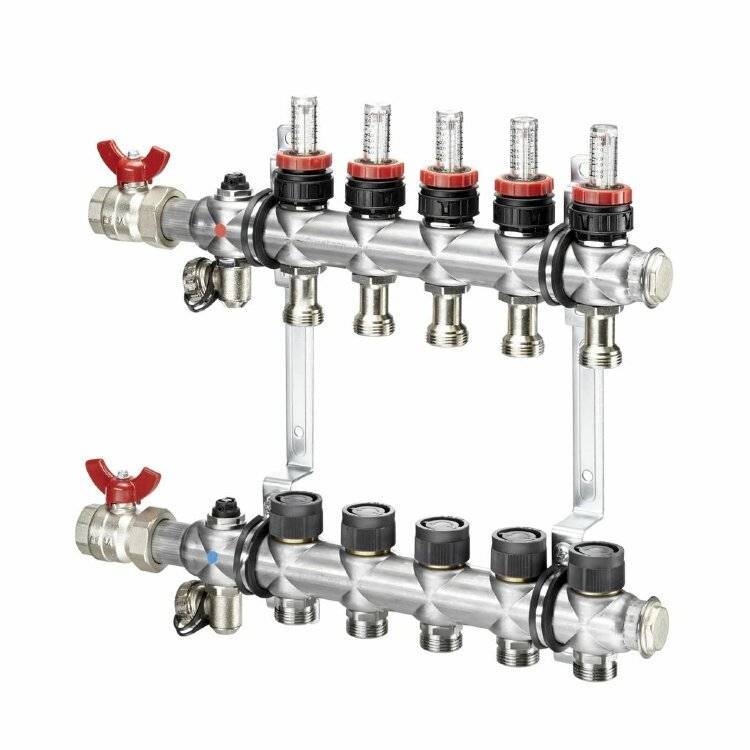

Современная коллекторная система

Количество контуров

Важно понимать для чего требуется система – множественные радиаторы или они же вкупе с производством горячей воды, теплыми полами, генерацией пара. Стоит учесть возрастающие запросы и увеличение тепловой мощности агрегата – в будущем, возможно, подключение других точек потребления.
Технические параметры

Мощность насоса, материал изготовления узла – как правило, распространена водораспределительная гребенка из гибких или пропиленовых труб.
Наличие автоматики котла и соответственно сопутствующего оборудования – клапанов, средств контроля, накопительных емкостей.

До начала работы важно иметь на руках готовую схему разводки с включенной в нее многочисленной запорной арматурой и средствами контроля. Так, проще укладывать трубы, рассчитывать шаг, и знать на каком участке будет располагаться тот или иной узел конструкции

• Электро- и газовый агрегат подключается к конструкции сверху и/или снизу.
• Твердотопливные печи, котлы пеллетного и длительного горения врезаются в гребенку с торцов.
• Подача-обратка подцепляются снизу и/или сверху.
• Насосы и бойлера косвенного нагрева присоединяют с торца.

Последовательно соединенные патрубки располагаются друг от друга на расстоянии 10–20 см. Это достаточное расстояние, чтобы ремонтировать тепловой узел без проблем доступности.

Пример подбора квартирного распределительного коллектора

Рассмотрим пример подбора квартирного коллектора по схеме подключения, показанной на рис. 3, то есть на четыре точки водоразбора. Таблица 2 регламентирует необходимый расход на уровне 0,28 л/с. Пусть подводящий водопровод к дому выполнен из стальной трубы 1/2″ (Ду = 15 мм), допускающей расход 0,29 л/с при скорости потока до 1,5 м/с. Подвод к «гребенке» осуществлен металлополимерной трубой 20×2,0 (3/4″). По данным производителя определяем, что допустимый расход через такую трубу 0,3 л/с, что превышает пропускную способность домового ввода (1/2″). Выбрав коллектор VTc.500NE с условным диаметром 1″ (Ду = 30 мм), проверяем общие рекомендации по выбору коллекторов (см. выше).

Площади поперечного сечения «гребенки» (см. табл. 3) и подвода (1/2″) различаются в 4 раза. При таком соотношении условных диаметров снижение потерь по длине «гребенки» (формула 1) составит 23 раза. Это неидеально (соотношение диаметров гребенки и подвода не :1, а 2:1), но в данном случае это не критично: при соблюдении порядка подключения (см. рис. 3) распределительный коллектор для водоснабжения на 4 выхода сможет выполнять свою балансировочную роль в динамическом режиме работы.

Большой ассортимент распределительных коллекторов

В таблице 3 в качестве примера приведены на разное число выходов, разработанные для подключения этажных и квартирных систем водоснабжения и отопления. Помимо водоснабжения, данные системы приспособлены как для радиаторного отопления, так и для низкотемпературных систем, например, «теплый пол» и обогрев открытых площадок.

Таблица 3. Коллекторы и коллекторные блоки VALTEC

Особую популярность приобретают распределительные коллекторы из нержавеющей стали, например, VTc.510.SS. Они успешно эксплуатируются в этажных распределительных узлах систем водяного отопления типовых многоквартирных зданий.

Просмотрено: 4 713

Общие принципы проектирования

Единой инструкции по составлению рабочего проекта систем коллекторного отопления не существует. В каждом отдельном случае отопительные приборы и оборудование подбираются индивидуально. Но каждому заинтересованному человеку будет полезно ознакомиться с несколькими советами общего характера.

Коллекторная схема – не для городской квартиры.

Исключением можно считать случаи, когда строители в новых домах дополнительно устанавливают в квартиры одну пару вентилей, к которым можно подключить отопительный контур произвольной конфигурации. В этом случае смело устанавливается коллекторная разводка. При общих стояках на все квартиры коллекторная система невозможна.

Предположим, в квартире проходит несколько стояков и к каждому подключены один – два прибора отопления. Вы хотите, чтобы была смонтирована общая коллекторная схема, и устанавливаете на один стояк пару гребенок с разводкой тепла по всей квартире, отключившись от всех остальных стояков. В результате Вы получите на вашей врезке большой перепад давления и температуры «обратки». Это приведет к тому, что у соседей по стояку батареи в квартирах будут почти холодными. В результате неизбежен визит представителя жилконторы, который составит акт о незаконном изменении конфигурации отопления и обяжет сделать дорогостоящую переделку отопительной системы.

Смонтирована система должна быть так, чтобы автоматический воздухоотводчик находился непосредственно на коллекторах. Это оптимальный вариант, т. к. рано или поздно в контуре через них пройдет весь воздух.

Коллекторная система разводки имеет много особенностей, но некоторые из них характерны и для систем отопления других типов:

1. Контур должен быть укомплектован расширительным баком, объем которого должен превышать 10% суммарного объема теплоносителя.
2. Расширительный бак лучше всего разместить перед циркуляционным насосом, на «обратке», по ходу движения воды. При использовании гидрострелки схема должна быть спроектирована так, чтобы бак был установлен перед основным насосом, обеспечивающим циркуляцию воды в малом контуре.
3. Выбор места установки циркуляционных насосов в каждом контуре непринципиален, но лучше устанавливать их на обратной подаче. Здесь меньше рабочая температура. Монтировать насос надо так, чтобы расположить вал строго горизонтально. В противном случае при первом воздушном пузыре устройство останется без смазки и охлаждения.

Выбор труб

Чтобы определиться, какими трубами монтируется коллекторная система отопления, необходимо разобраться в специфике коллекторной разводки. Вспомним, что может повлиять на наш выбор:

• Трубы необходимо выбирать из тех, которые продаются в бухтах. Это позволяет не делать соединений в разводке, установленной внутри стяжки.
• Трубы не должны бояться коррозии, иметь долгий срок службы. Причина все та же: вскрывать бетонный пол из-за замены труб не входит в наши планы.
• Прочность на разрыв и термостойкость труб подбирается в зависимости от рабочих параметров отопления. Для радиаторов в частном доме оптимальные параметры – 50 — 75°С температуры воды и давление в 1,5 атм., для теплых полов при том же давлении достаточно 30 — 40°С.

Когда коллекторная система отопления монтируется в многоквартирных домах, что бывает довольно редко, рабочее давление должно быть 10 – 15 атм. при допустимой температуре водоносителя — 110 – 120°С. Исходя из этих параметров и приходится делать выбор труб.

Монтировать коллекторную разводку необходимо при строительстве дома. После укладки чистового пола монтаж данной системы будет экономически нецелесообразным, т. к. полы придется вскрывать. Чаще всего в этом случае применяют открытую разводку систем отопления.

Преимущества и недостатки

Сначала нужно поговорить о недостатках коллекторной системы. Почему же не во всех квартирах устанавливается коллекторная разводка водопроводных труб? Тут ответ довольно простой: приходится тратить много средств на создание системы. Работ предстоит выполнить намного больше, чем при создании тройниковой системы.

Так, для запитывания умывальника и унитаза, например, понадобится при тройниковой разводке пять метров труб, а при коллекторной разводке – девять метров труб. Кроме того, специальная запорная арматура для коллекторной разводки стоит дорого.

Если ремонт в квартире не связан с глобальной заменой водопроводных труб, то ощущается разница между одной трубой на стене и шестью трубами.

Потому чаще всего коллекторную систему создают тогда, когда меняется весь водопровод и есть возможность спрятать трубы в специальных коробах или в стене.
Несомненно, коллекторная разводка водопроводных труб имеет преимущества.

В маленькой квартире такая особенность может ничего не говорить хозяину. Однако, когда речь идет о гостиницах, больших заведениях, то такая система является настоящей находкой.

И как же тогда быть, если в гостинице, например, в одном из номеров прорвало трубу? Отключать всю гостиницу от водоснабжения – это самоубийство, особенно если заведение имеет высокую «звездность». Рейтинг гостиницы упадет в тот момент, когда будет отключена вода. А вот если с коллектора закрыть в один номер подачу воды – это другое дело.

Особую пользу коллекторная система оказывает на системе отопления. Например, можно сбавить температуру на одном из радиаторов с помощью дроссельной заслонки. В системе водоснабжения можно ограничить использование воды, например, на умывальнике, где часто любят баловаться дети. Что, если они оставят кран открытым и уйдут?

Нет, квартиру не затопит, но на счетчике за несколько часов, пока не обнаружат открытый кран взрослые, сможет набежать порядка семи – восьми кубов воды. Если кран будет открыт наполовину, то цифры на счетчике будут в два раза меньше.

Можно представить еще одну ситуацию. При тройниковой разводке подключен душ и унитаз. Вы купаетесь в душе, горячую воду разбавляет напор холодной воды. Потом в это время ваша жена сходила в туалет и смыла унитаз водой из бачка.

Что же будет дальше? Напор холодной воды сразу же распределится поровну на душ и унитаз. То, что в унитаз вода будет набираться медленно – не проблема. Но вот попасть под кипяток из душа – не очень приятно. В случае коллекторной разводки подача воды на душ и унитаз будет одинаковой при любом раскладе.

Установка гребенок холодной и горячей воды

Распределительный коллектор устанавливают для нагрева воды, экономного расходования природных ресурсов для отопления помещений, устройства теплого пола, подогрева бассейна, либо бесперебойной работы электрооборудования (кондиционеров или вентиляции).

Наши мастера помогут подобрать тип гребенки, исходя из потребностей заказчика, а также технических характеристик объекта недвижимости, с учетом:

• Пропускной способности;
• Уровня давления в системе;
• Энергопотребления;
• Материала;
• Возможной перспективы дополнительных врезок.

Сантехник выезжает к клиенту бесплатно. Он составляет смету расходов, а после подписывает с заказчиком договор. Цена не меняется до момента сдачи сантехнического оборудования пользователю.

Цена на подключение сантехнического оборудования

Наименование	Единица измерения	Цена, руб
Подключение гребенки отопления к общей системе	шт	от 750
Монтаж редукторов давления	шт	от 1100
Монтаж шарового крана (водопроводного)	шт	от 300
Монтаж фильтра грубой очистки	шт	от 300
Монтаж фильтра тонкой очистки	шт	от 750
Монтаж коллектора водоснабжения (гребенки)	шт	от 900

Подробнее об услугах и ценах.

Стоимость услуг напрямую зависит от сложности проводимых работ, состояния объекта и набора услуг. Предварительные цены можно увидеть в приложенном к странице прайс-листе. Окончательная сумма прописывается мастером после составления сметы. Она зависит от сложности монтажа гребенки и количества услуг. Перед началом работ сотрудник компании заключает с заказчиком официальный договор, а по их окончанию подписывает акт приема-передачи. Документ служит гарантийным талоном, действительным один год.

Наши мастера оказывают услуги по Москве и области. Мы принимаем заявки по телефону или прямо на сайте. Звоните по номеру +7 (499) 390-25-45! Менеджеры консультируют заказчиков, а также обрабатывают заявки с 09:00 до 21:00. Специалист приедет в удобное время и быстро проведет работы по установке сантехнического прибора!

Распределительная гребенка для отопления своими руками

Сварка стального коллектора

Учитывая высокую стоимость коллекторов, актуальным остается вопрос — как сделать гребенку для отопления самостоятельно. Зная принцип работы коллектора, может показаться, что изготовить его будет несложно — основная проблема возникает при подборе комплектующих. Одним из лучших материалов считаются стальные трубы квадратного и круглого сечения. Однако не всегда можно в домашних условиях работать с ними — для этого потребуется сварочный аппарат.

Альтернативным способом является изготовление гребенки для систем отопления из полипропиленовых труб. Для этого потребуются соединения-тройники и сварочный инструмент для их состыковки. Диаметр входных труб рекомендуется выбирать максимально большой, учитывая принцип расчета отопительной гребенки. Т.е. если диаметр труб в контурах будет 20 мм — это же параметр для основного корпуса коллектора должен быть как минимум в 3 раза больше.

Для изготовления гребенки отопления своими руками потребуется выполнить следующие действия:

1. Замерить расстояние между входными и выходными патрубками контуров.
2. Размер корпуса коллектора должен быть больше измеренного расстояния на 10-15 см.
3. Вырезать трубу согласно полученным размерам и установить на нее патрубки для подключения контуров.
4. Проверить герметичность полученной конструкции.

Гребенка из полипропилена

Следует отметить, что до того, как сделать гребенку для отопления – нужно проверить возможность ее установки для конкретной системы. Проблема может заключаться в тепловом режиме – соединительные фитинги из полипропилена не имеют армирования. Поэтому при превышении температуры возможна их частичная разгерметизация.

Важно, чтобы пропускная способность конструкции была не меньше, чем у трубы, ведущей от котла. Альтернативой изготовления гребки самостоятельно может быть приобретение уже готового корпуса. Его стоимость зависит от количества входных патрубков и может варьироваться от 1400 до 1950 рублей

Его стоимость зависит от количества входных патрубков и может варьироваться от 1400 до 1950 рублей

Альтернативой изготовления гребки самостоятельно может быть приобретение уже готового корпуса. Его стоимость зависит от количества входных патрубков и может варьироваться от 1400 до 1950 рублей.

Назначение сантехнической гребенки

Сантехническая гребенка (коллектор) – прибор, для отведения воды от общего стояка по приборам потребителям. Гребенку устанавливают для выравнивания давления в водонапорных трубах и равномерного распределения воды от стояка (трубопровода) к существующим в доме сантехническим приборам (смесителям, унитазу, стиральной машине, душевой кабине и раковине) каждый из которых подключается к отдельному выводу.

Сам прибор представляет собой трубу большого диаметра с несколькими выходными отверстиями. Наличие гребенки позволяет успешно осуществить подведение воды ко всем имеющимся в доме приборам и при необходимости перекрыть доступ к воде одного из приборов сантехники (местно), без потребности отключения всего водоснабжения (все оборудование при этом работает независимо друг от друга без потери напора воды).

• Установка гербёнки на готовые коммуникации – 2000 руб
• Монтаж гребенки цена за выход – 300 руб
• Ремонт гребенки с ремонтом подводящих труб – 3500 руб.
• Демонтаж гребенки – 150 руб.

Установка гребенки в системе водоподачи

При самостоятельной установке гребенки (коллектора) требуется наличие специальных инструментов, а также знание системы водоснабжения. Следует заранее придумать схему труб разводки, выбрать тип используемых труб, рассчитать длину каждого фрагмента (а также типа соединений). При выборе соединяющихся с гребенкой труб наиболее предпочтительны трубы из полипропилена (их наиболее просто вмонтировать в систему, что является несомненным преимуществом при самостоятельной установке коллекторной системы).

Установка гребенки сантехнической

Схема разводки коллектора должна учитывать, что каждая единица находящегося в помещении оборудования отдельно подключается через гребенку. На каждом ответвлении от центральной системы должен устанавливаться кран: данная система избавит от потребности перекрывать водоснабжение всей системы в случае выхода из строя одной из расходящихся от гребенки линий. Для возможности полного перекрытия системы подачи воды, у основания коллектора следует также установить кран.

Монтаж гребенки

Монтаж гребенки производится по следующей схеме:

• Осуществляется нарезка и спайка полипропиленовых труб, а также соединение их фрагментов с помощью фитингов (прогреваются концы отрезков и быстро вставляются в фитинги).
• Производится проверка перекрытия коллекторных и запорных кранов с последующим запуском водоснабжения.
• Отдельно проверяется каждая разводка. При отсутствии протечек и проблем с подачей воды, можно констатировать успешное завершение монтажных работ

В большинстве случаев производится монтаж гребенки отдельно на горячую и холодную воду. Все гребенки разработаны с учетом предстоящего монтажа: предусмотрено наличие крепежных хомутов для закрепления на монтажном шкафу или стене, допускается возможность присоединения теплосчетчиков центрального отопления. Все приборы имеют высокие гидравлические характеристики, устойчивы к коррозии и позволяют произвести монтажные работы без применения мер по дополнительному уплотнению.

При отсутствии необходимых знаний и опыта сантехнических работ, можно обратиться к опытным профессионалам. Грамотные специалисты выберут оборудование с учетом типа существующих труб, быстро и качественно выполнят все необходимые монтажные работы и протестируют систему на наличие неисправностей.

“>

Классификация распределительных коллекторов

Производители выпускают гребенки из различных материалов. Они отличаются конструкцией. Сейчас на рынке доступны:

1. Устройства из нержавейки, которые отличаются маленьким весом, коррозионной стойкостью, способностью выдерживать высокие температуры и открытое пламя. Используемая привлекательная сталь не представляет опасности для человека.
2. Полипропиленовые легкие устройства, в которых не появляется ржавчина.
3. Латунные прочные гребенки – это стойкие к коррозии сантехнические элементы. Они отличаются высокой стоимостью, но позволяют распределять даже очень горячую воду.

Производители выпускают коллекторы-гребенки, у которых межосевое расстояние между отводами может составлять от 36 до 100 мм. Устройства также отличаются способом подсоединения труб к ответвлениям. Существует несколько вариантов:

• резьба;
• евроконус – для подсоединения большинства видов труб через специальный переходник;
• полипропиленовые отводы – предназначенные для припаивания трубопроводов из такого же материала;
• компрессионные фитинги – позволяют подключать металлопластиковые трубы.

Коллектор с компрессионными фитингамиИсточник bavariaplus-remont.ru
