Подбор хомута для выполнения ремонтных работ
Чтобы правильно подобрать хомут для водопроводной трубы, нужно учитывать несколько факторов:
- состав жидкости (если агрессивная, то можно применять пластик или металлы, покрытые нейтральным слоем);
- диаметр трубы;
- расположение конструкции (вертикально или горизонтально);
- протяженность магистрали – от этого будет зависеть количество бандажей;
- материал трубы – пластик, металл, асбестоцемент;
- степень повреждения.
Резиновые уплотнители применяются для снижения вибраций, их удобно передвигать в процессе выполнения работ. Бандажи с резиновой прокладкой хорошо устраняют влагу на поверхности и обеспечивают надежное герметичное прилегание частей поврежденных труб. Но если части повреждены, и угол отклонения больше 3 градусов, накладывать хомуты не рекомендуется.
Правила монтажа крепежей канализации
Схема монтажа отвода канализации.
Крепеж удерживающих элементов осуществляется в соответствии с определенными требованиями и правилами. Канализационная система представляет собой сложный комплекс разнообразных элементов, которые будут в дальнейшем подвергаться разнообразным влияниям: нагрузочным, вибрационным, коррозийным, засоряющим. В связи с этим необходимо во время установки системы придерживаться определенных рекомендаций и правил.
Правило первое: расположение крепежей
Очень важно правильно рассчитать месторасположение всех хомутов. Крепления производятся там, где канализация имеет изгибы, разветвления, закрепления арматуры, соединения между трубами
Для корректного расчета месторасположения хомутов следует предварительно составить общую схему прокладки канализационных труб. Такую схему можно обозначить осевыми линиями прямо на стенах.
Правило второе: уклон труб. Необходимо крепить хомутные держатели таким образом, чтобы минимальный уклон канализационной трубы составлял минимум 20 мм на погонный м трубопровода. При этом следует избегать частых перпендикулярных поворотов, которые являются самыми опасными с точки зрения засорения местами канализации.
Правило третье: чередование жестких, неподвижных хомутов и плавающих креплений. Каждая труба должна быть закреплена как минимум одним жестким, нескользящим крепежом, располагающимся обычно у основания трубы – места ее соединения с другими элементами канализации. В то же время правила крепления требуют чередования разных видов хомутов: жестких и плавающих.
Правило четвертое: расстояние между крепежами. При установке пластиковых или металлопластиковых канализационных труб их крепеж производится из расчета 2-метрового расстояния между хомутами. Если же используются более тяжелые металлические трубы, то желательно их крепить чаще, где-то через 1-1,5 метра.
Правило пятое: надежность крепления. Канализационные трубы в процессе эксплуатации подвергаются определенным нагрузкам, вибрациям, температурным перепадам. Это означает, что они должны быть надежно закреплены к стенам или другим несущим поверхностям. Дюбели или анкоры хомутов должны прочно держаться в несущем материале, который не должен крошиться или растрескиваться. Иногда из-за невозможности прочно прикрутить хомут приходится даже менять первоначальную схему прокладки труб.
Таким образом, соблюдая эти элементарные, но очень важные правила, можно просто самостоятельно смонтировать канализационный отвод в собственном частном доме. Тем более что производители всех конструктивных элементов и материалов сегодня максимально заботятся об удобстве и простоте монтажа. Все крепления, хомуты, соединяющие элементы и прокладки устанавливаются очень просто. Их монтаж не требует использования специальных инструментов или наличия особенных профессиональных навыков.
Инструкция по креплению труб при помощи хомутов
Как производится крепление трубы к стене хомутами? Работа выполняется по следующей схеме:
- по всей длине трубопровода наносится разметка мест расположения крепежных элементов. По требованиям металлический или пластиковый хомут надо располагать на расстоянии:
- 80 см, если диаметр труб не превышает 20 мм, а температура проходящей жидкости 60ºС;
- 65 см, если производится крепление труб для горячей воды, диаметром не более 20 мм;
- 110 см при креплении труб диаметром 40 мм, предназначенных для холодного водоснабжения;
- 95 см для фиксации труб горячего водоснабжения диаметром не более 40 мм;
- 185 см и 160 см, если необходимо закрепить трубы диаметром 110 мм и более для холодного и горячего водоснабжения соответственно;
Определение мест расположения хомутов
Хомуты для крепления дополнительно рекомендуется располагать на сгибах трубопровода и в местах расположения соединительных фитингов и иных элементов системы, например кранов, задвижек и так далее.
- в обозначенных местах просверлить отверстия для крепления хомута к стене. Диаметр отверстий должен соответствовать диаметру крепежных шпилек, если устанавливаются устройства с резиновой прокладкой, или крепежным болтам при использовании иных видов хомутов. При подготовке отверстий также необходимо следить за глубиной сверления. Если хомуты установить не в одной плоскости, то трубопровод будет перегибаться, что вызовет дополнительный шум при прохождении жидкости, и будет способствовать отложению загрязнений в местах перегиба;
- в подготовленные отверстия вставляются пластиковые дюбеля. Для этого потребуется подготовить молоток;
- производится фиксация хомута при помощи отвертки соответствующего размера (если хомут закрепляется болтами) или вручную (используется для хомутов со шпильками);
Крепление хомута к стене
- на хомуты закрепляются трубы. Затяжка хомутов на трубе должна быть достаточно прочной, но без чрезмерного усилия, так как любая перетяжка может привести к деформации трубы и, как следствие, снижению периода использования трубопровода.
Крепление трубы на хомут
Процесс закрепления трубы канализации при помощи хомута представлен на видео.
Итак, хомут является простейшим и достаточно надежным способом крепления труб не только к стене, но и потолку. Стоимость крепежных элементов невысокая, что позволяет использовать устройства широкому кругу потребителей. Работу по установке хомута и закреплению трубы можно провести своими силами.
Процесс монтажа
Что касается процесса установки хомута, к примеру, на трубу отопления, то тут все достаточно просто. Действия для большой эффективности лучше проводить поэтапно:
В случае если все этапы работ были проведены верно, то течь будет устранена. Нагляднее всего это будет заметно, в случае если перекрытие воды не производилось. Помимо этого, направляться добавить, что для дополнительной герметизации места соединения внутреннюю поверхность резинового уплотнителя хомута возможно обработать силиконовым герметиком, который по окончании полимеризации даст фактически полную уверенность в плотности соединения.
Замена канализационного стояка
Процедура замены трубопровода своими руками включает в себя демонтаж старого оборудования и установку нового
Обратите внимание, при смене стояка в многоквартирном доме желательно менять и участки, находящиеся в межэтажном перекрытии, то есть для проведения ремонтных работ придется договариваться с соседями. Однако, если это не представляется возможным, меняется только участок, находящийся в квартире. Для демонтажа старого чугунного стояка потребуются следующие инструменты и материалы:
Для демонтажа старого чугунного стояка потребуются следующие инструменты и материалы:
- УШМ (она же болгарка) или труборез;
- Стамеска и отвертка для извлечения разрезанных кусков и осколков;
- Молоток, гвоздодер (или лом) для расшатывания и удаления застрявших участков;
- Перфоратор для разбивания цемента;
- Полиэтилен, чтобы заткнуть отверстия;
- Шлифовальная машина для подготовки участка трубопровода к монтажу новой трубы;
- Средства защиты (перчатки, очки или лицевой щиток) для самого работника.
Процесс демонтажа включает в себя следующие этапы:
- Для начала договоритесь с соседями о необходимости перекрытия канализации, убедитесь, что системой никто не пользуется;
- Первоначально делаются два горизонтальных надпила: первый на 10 см ниже потолка, второй на 80 см выше тройника. Надрез делается примерно на половину толщины трубы;
- С помощью молотка и стамески ударяем сначала по верхнему надрезу, а уже после по нижнему. Труба должна расколоться, и ее легко можно будет вытащить;
- Участок, расположенный у потолка, закрывается пленкой. Далее следует демонтировать нижнюю часть канализационной системы с тройником;
- Попробуйте расшатать деталь с применением лома, если сделать это не получится и тройник надежно закреплен цементным раствором, в таком случае следует применять перфоратор. В случае если удалить тройник никак не представляется возможным, он просто срезается болгаркой примерно на уровне 3 см от раструба.
- Остается подготовить трубопровод к установке нового участка. Концы очищаются от загрязнений и следов коррозии, после чего обрабатываются шлифовальной машиной.
Монтаж нового стояка
Для проведения данных работ понадобится:
- Пластиковая канализационная труба диаметром 110 мм;
- Тройник;
- Резиновые манжеты и компенсационные патрубки для перехода с пластика на чугун;
- Хомуты и крепеж;
- Пузырьковый уровень;
- Мыло для облегчения вхождения одного патрубка в другой.
Сборка стояка производится в обратном демонтажу порядке, то есть:
В раструб чугунной трубы вставляется резиновая манжета. К нижней части присоединяется тройник, а к верхней — специальный переходник. Места стыка уплотняются льном или специальным силиконом
Обратите внимание, все соединения должны быть герметичны, иначе появление протечек неизбежно. Устанавливаются хомуты для крепления патрубков
Обычно для помещений со стандартной высотой потолка в 2,5 метра достаточно трех точек крепления. Проводится сборка конструкции
Компрессионный патрубок, необходимый для перехода с чугуна на пластик, монтируется с тройником. После этого все участки трубопровода соединяются и устанавливаются на свои места. Можно проверять работу системы.
Правила фиксации труб к стене
При устройстве системы канализации важно учитывать температурные перепады. В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны
Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб
В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны. Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб.
Монтаж канализации выглядит следующим образом:
- Прокладка канализационных труб начинается с разметки площади. Затем стенах, полу или потолке рисуют линии прокладки труб. По этим меткам происходит установка крепежных элементов. К ним фиксируют трубы с помощью хомутов. Для установки хомутов используются саморезы или дюбели.
- Труба устанавливается к опоре, на нее фиксируют хомут. Желательно использовать такие крепежи, которые обладают резиновыми вкладышами. Они погасят вибрацию и снизят шум от использования канализации. Хомуты легко крепятся металлической шпилькой.
Монтаж винтовых металлических хомутов под дюбель
Для проведения работ понадобятся перфоратор со сверлом по бетону, строительный уровень (желательно большой длины), рулетка, отвертка, молоток, пластиковые дюбеля, если они отсутствуют в комплектации хомутов.
Монтаж крепежа к стене проводят в следующей последовательности:
- Вначале измеряют длину трубы и проводят на стене карандашом линию, соответствующую ее месту расположения и протяженности. Если трубопровод используют в самотечных системах отопления, соблюдают необходимые уклоны.
- Далее делают разметку крепежа. Зная расстояние между опорами, измеренный трубный участок делят на их количество и узнают точное расстояние между элементами крепления для того, чтобы равномерно распределить по стене точки фиксации трубы.
- В местах отметок просверливают сквозные отверстия перфоратором со сверлом соответствующего диаметра и вбивают в них дюбеля.
- Вкручивают в каждое из отверстий хомут с винтом до упора — это обеспечит прямолинейное положение трубопроводной линии.
- Располагают в хомутах трубопровод и фиксируют его второй ответной скобой, закручивая резьбовой болт крестообразной или плоской отверткой.
Этапы фиксации двухэлементных хомутов
Особенности врезных моделей
В местах, где предполагается создать место разветвления трубопровода без задействования фитингов, устанавливают врезные хомуты для трубы.
Главное отличие врезных крепежей – муфта особой конструкции, которая оснащена резьбовым патрубком, позволяющим врезать отводную линию к основной
Хомуты для врезки в теле трубы устанавливают на предварительно просверленное отверстие. Вмонтированный резьбовой патрубок позволяет в считанные минуты подключить дополнительный участок трубопровода. За герметичность соединения отвечает прикрепленная с внутренней стороны корпуса хомута прокладка.

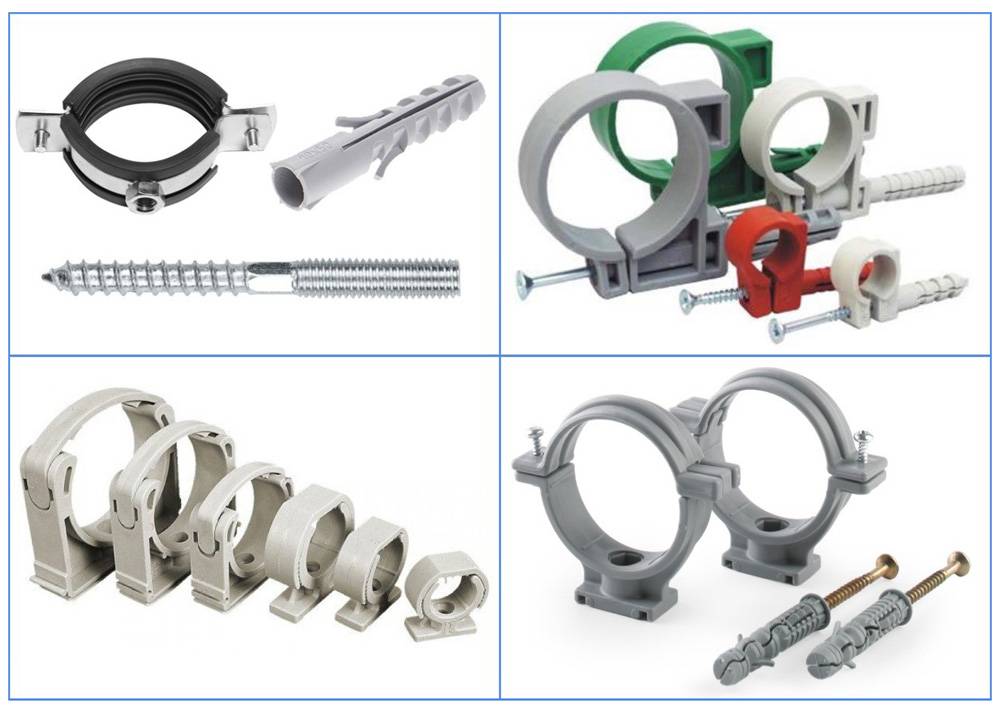

Типы крепежных элементов
Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:
- обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
- направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
- опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
- предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.
Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.
Используются два типа монтажа:
- жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
- подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.
Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов
Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными
Пластиковые хомуты
Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

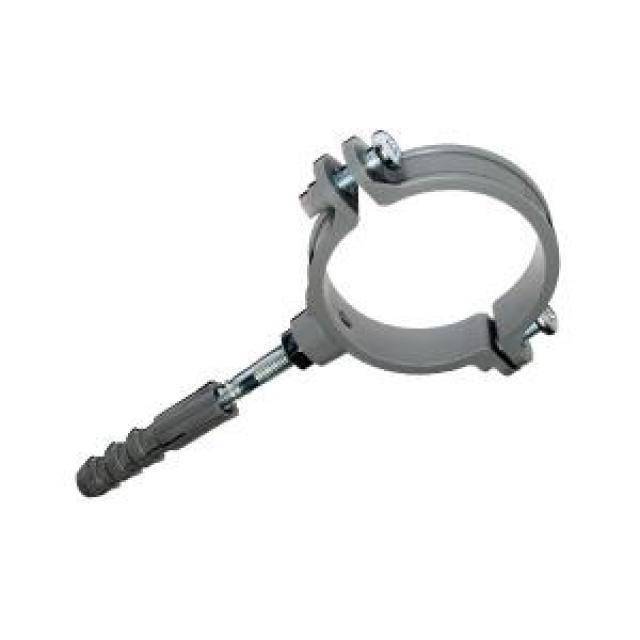

- элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
- хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.
Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

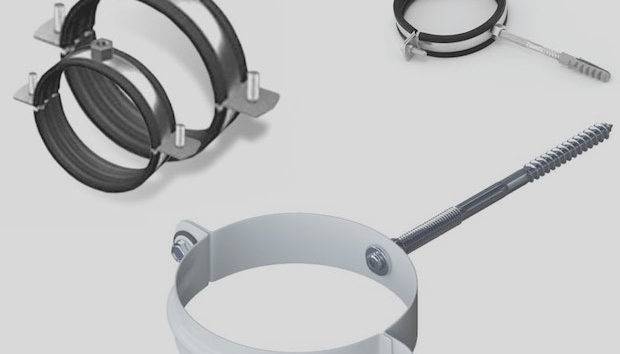

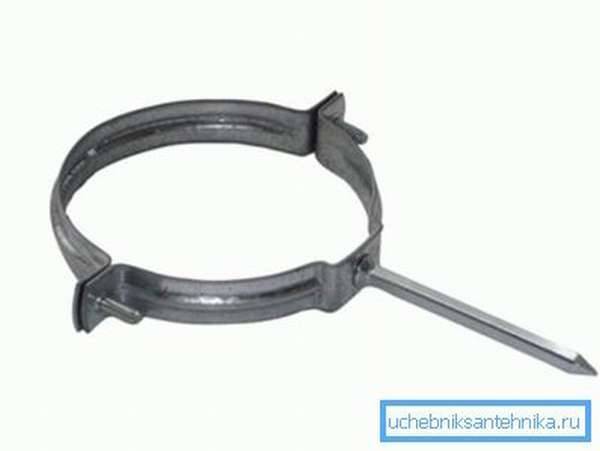

Металлические хомуты
Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов
Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины. Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов
Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа
Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.
Подготовительные работы
Прежде чем начинать монтаж чугунных канализационных труб, необходимо проверить их состояние. Они выпускаются двух видов:
Качественные характеристики таких труб, независимо от их вида, проверяются по одной и той же технологии.
Сначала проводится визуальный осмотр. На внешней стороне не допустимы никакие дефекты:
Поверхность должна быть идеально ровной.
Не допускается наличие трещин. Они могут стать причиной появления протечек.
Структура среза трубы должна быть мелкозернистой и однородной.
Чтобы полностью быть уверенным, что качество соответствует сертификату, можно слегка постучать по поверхности. В любом месте звук не должен иметь никаких отличий.
Как установить хомут на трубу
Применяют два варианта крепления труб к несущей поверхности:
- Жесткий. Предусматривает плотную посадку и максимальное затягивание хомута на трубе, исключающее ее перемещение.
- Плавающий. Отвод зажимается с неполным затягиванием болтов или простой защелкой пластикового крепежа. В этом случае оставляется некое пространство для смещения отвода при тепловой деформации.
Неподвижные опоры монтируют в помещениях с отоплением, где нет существенного перепада температур и не наблюдаются линейные деформации каналов.
В неотапливаемых зданиях различия температур может доходить до 50 °С. Изменения размеров отводов будут неизбежны. Здесь нужен плавающий способ в совмещении с монтажом неподвижных креплений.
Общие правила по расположению крепежей
Чтобы обеспечить надежное крепление всей системы, важно установить правильное расстояние между точками крепежа. Его размер рекомендует производитель в технической документации
При горизонтальном расположении полимерные трубы Ø до 20 мм крепятся через каждые 500 мм, отводы диаметром свыше 20 мм – 75 см. При вертикальном положении — 1,0 и 1,2 м соответственно. Подобный малый шаг для узких труб объясняется возможным их провисанием.
Необходимые инструменты
Набор инструментов пригодится самый минимальный:
- Отвертка.
- Дрель-шуруповерт и сверла.
- Линейка, строительный карандаш.
Технология фиксации труб с помощью хомутов
Последовательность действий по установке держателей:
- Разметка будущих мест крепления.
- По намеченным местам просверливаются отверстия для дюбелей (шпилек).
- Устанавливаются пластиковые хомуты или зажимы.
- Трубы вставляются в крепежные элементы. Стягивают хомуты, защелкивают клипсы.
Крепление водопроводных труб
Внутренние водопроводные коммуникации устанавливают с помощью пластиковых держателей. Они выполняют роль подвижных опор и обеспечивают подвижность горячих труб при их линейном расширении. Предусматривают хомуты ПВХ с несколько большим диаметром, чем диаметр труб.
При расчете расстояния между точками крепления необходимо придерживаться предписанных норм.
Отводы диаметром в 16 мм горизонтальной укладки для холодной воды крепят с шагом 0,8 м, вертикальные – 1,2 м. Для горячего водоснабжения шаг крепления будет равен 0,5 м и 0,9 м соответственно.
С каждым последующим увеличением диаметра в рамках установленной ГОСТом линейки типоразмеров шаг креплений возрастает на 100 мм для горизонтально расположенных труб, на 50 мм – для вертикальных.
Кроме этого, крепежи рекомендуется смонтировать в 5 см от мест установки арматуры, фитингов и пересечения отводов.
Крепление канализационных труб
Установку канализационных магистралей производят с обязательным уклоном 0,2 м на один метр в сторону слива.
Ведут монтаж с нижней опоры стояка, у которой крепят неподвижный элемент. В дальнейшем крепления выполняются таким образом, чтобы все сегменты системы находились в одной плоскости и соосности.
Хомуты крепят около ответвлений и в стыковочных местах. Шаг креплений составляет как минимум 10 сечений трубы.
Чтобы создать отступ от стены, применяют кронштейны.
Как крепить трубы при помощи хомутов
Хомуты позволяют зафиксировать трубопровод двумя способами:
- Жестким. При помощи хомута можно создать такое крепление, в котором труба будет зафиксирована жестко, поэтому любые смещения трубопровода невозможны. Как правило, жесткое крепление полипропиленовых труб выполняется прямо возле раструба, немного ниже него.
- Плавающим. Методика крепления труб в данном случае не отличается от предыдущего способа, но хомуты затягиваются не до конца. Обычно такое крепление используется для ГВС и отопительных систем, поскольку они меняются в размерах из-за температурного расширения. Чтобы зафиксировать трубопровод таким способом, необходимо брать хомуты немного большего диаметра, чем сами трубы.
Алгоритм крепления полипропиленовых труб к стене при помощи хомутов выглядит следующим образом:
- Сначала необходимо разметить на стене точки, в которых будут устанавливаться крепления. Конечно, сначала нужно тщательно рассчитать шаг креплений и расположение трубопровода.
- Далее в стенах высверливаются отверстия для пластиковых дюбелей. В точках изгиба трубопровода нужно просверлить несколько дополнительных отверстий, причем они должны располагаться хотя бы в 15 см от угла.
- В отверстия устанавливаются дюбели, а уже в них закручиваются хомуты. В случае металлических хомутов нужно следить за тем, чтобы крепление располагалось строго перпендикулярно трубопроводу.
- Переднее полукольцо хомута нужно отвести вниз, для чего нужно раскрутить нижний винт.
- В каждый хомут для полипропиленовых труб устанавливается свой участок трубы, после чего все крепления затягиваются в соответствии с выбранным способом.
Преимущества
- Стальная окантовка выполнена из высококачественной углеродистой стали с электрическим оцинкованным покрытием толщиной 8-10 микрон, обеспечивающим повышенный срок эксплуатации и коррозийной стойкости
- Повышенная толщина ленты гарантирует высокие нагрузки на хомуты «КМП»
- Прокладка из высококачественного резинового уплотнителя предотвращает термическое расширение, сохраняет эластичность при температурах –40°С до +70°С, имеет высокую сопротивляемость к старению, устойчива к воздействию кислот, щелочей и других агрессивных химических веществ
- Жесткая часть профиля предотвращает соскальзывание профиля с хомута при монтаже и протяжке труб, мягкая обеспечивает надежное сцепление с трубой, уменьшает вибрацию, обеспечивает звукоизоляцию
- Винты из оцинкованной стали с универсальным шлицем идеально подходят для установки для отвертки и шуруповерта, удлиненная резьба на винтах, что повышает срок службы винтов и качество затяжки соединения;
- Крепление гайки к хомуту обеспечивается методом контактной сварки, сварное соединение проходит технические испытания на разрыв
- Резьба, нарезанная в отверстиях, имеет несколько полных витков, что обеспечивает надежную фиксацию двух половинок хомута с помощью крепежных винтов
- Огнестойкость хомутов соответствует классу В2 и DIN 4102/2
