Характеристики и классификация вспомогательных реле
Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.
Место соединения
Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.
Защитные реле
Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

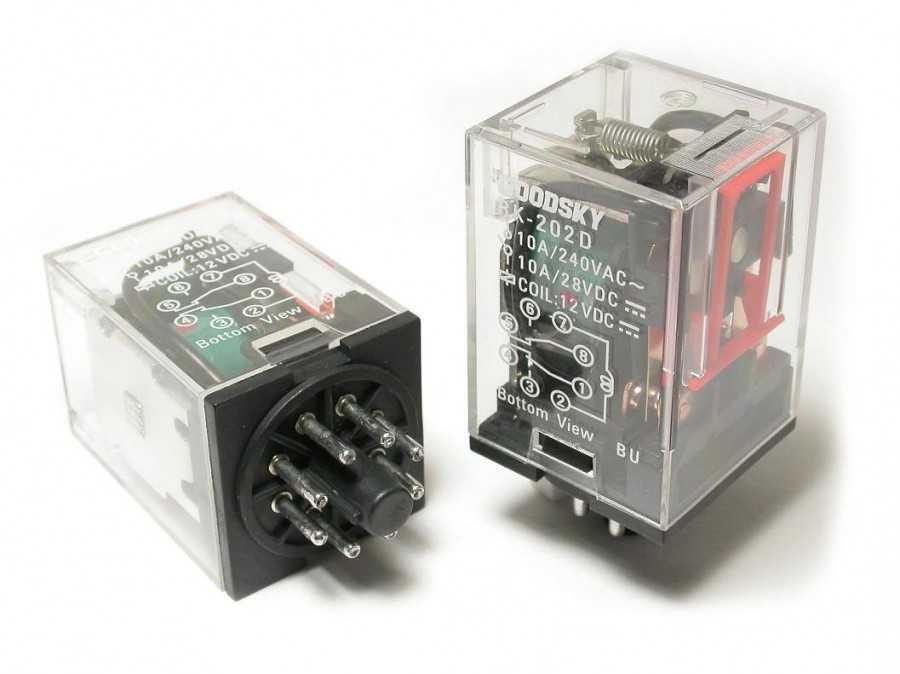

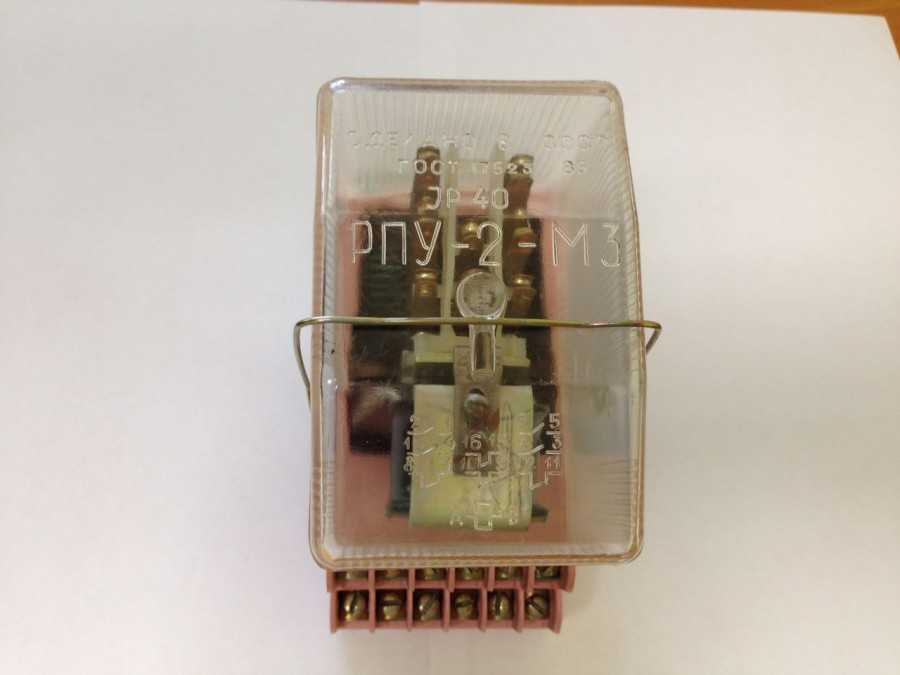

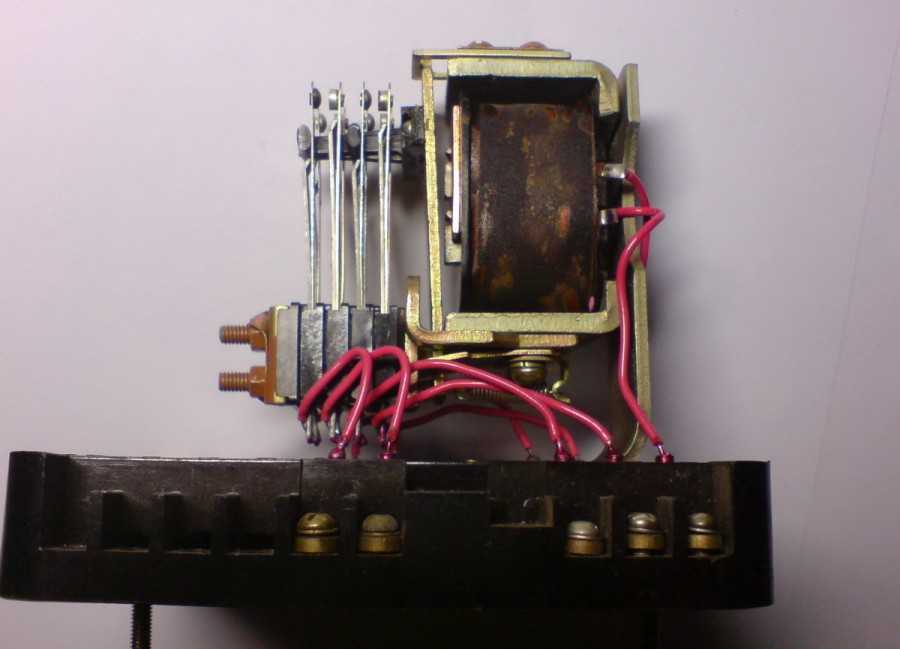

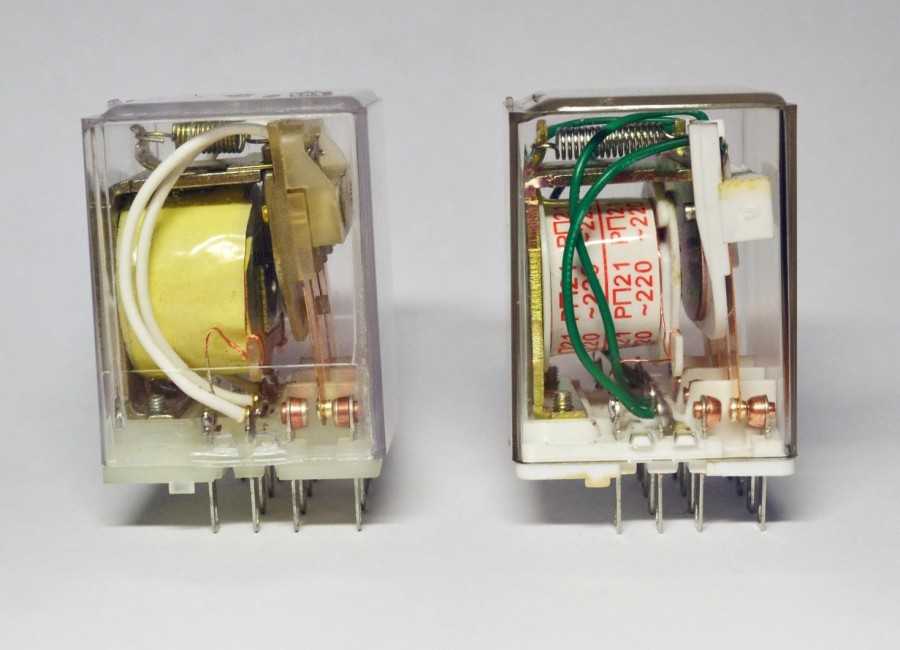

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.
Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается. Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок
Реле рассчитывают, как для постоянного, так и для переменного напряжения
Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.
Выбор реле

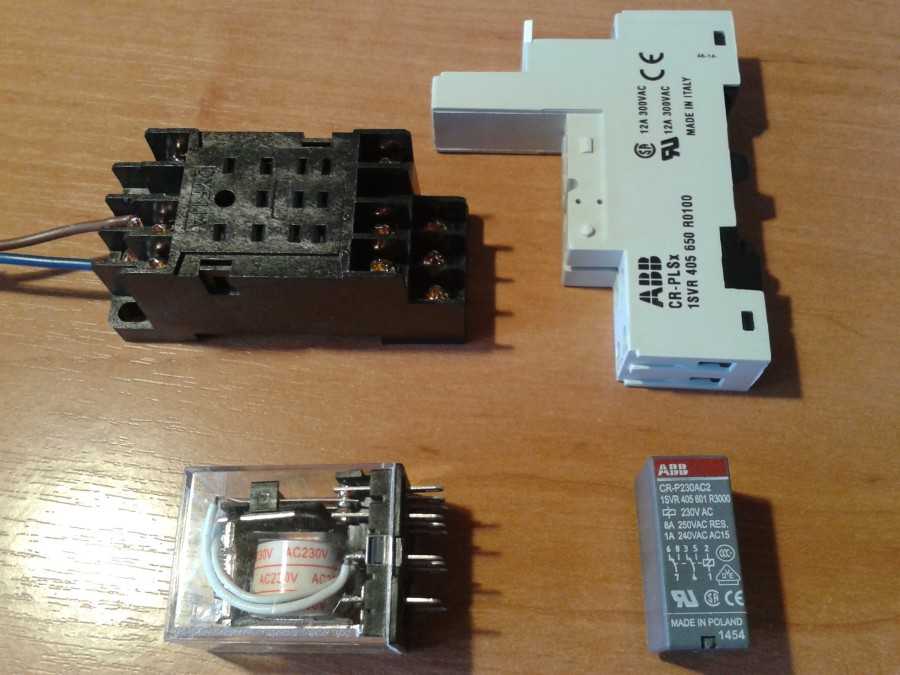

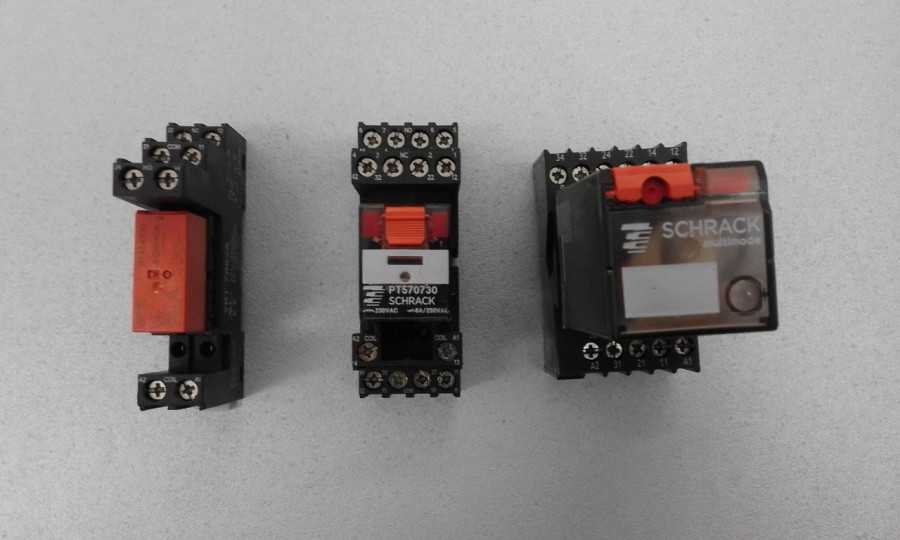

Приведем основные характеристики промежуточного реле, на которые стоит обращать внимание: вид тока, степень вибраций, габариты, количество пыли, тип и число контактов, взрывоопасность среды, допустимые значение токов на контактах, влажность окружающей среды, ток коммутации, интервал температур при эксплуатации, мощности потребления и напряжение питания
Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения.
Одной из важнейших характеристик считается время переключения контактов из одного положения в другое. Судя по этим данным возможно сделать вывод об уровне защиты оборудования от негативных факторов среды. Если время переключения реле составляет меньше 0,06 с, то возможно уменьшение инерции за счет использования шихтованного сердечника, который состоит из тонких склеенных пластин из металла.
Для реле с электромагнитным принципом работы габариты довольно важны. Механические устройства довольно часто применяются в цепях с повышенными напряжениями. Такие цепи постоянно имеют нужду в применении достаточно мощных контактов. Полупроводниковые ключи не выдерживают образующихся при такой работе температур.
При применении реле технике из промышленности очень важен критерий механических нагрузок. В связи с этим определенные типы промежуточных реле конструируются и проектируются для разных условий эксплуатации.
Управление освещением с использованием импульсного реле
Для освещения длинных коридоров, лестничных маршей, где требуется включить освещение на входе и выключить на выходе, целесообразнее выполнять освещение при помощи импульсных реле. Из-за своего принципа работы, импульсное реле называют еще бистабильным.
Разумеется, в простейшем случае можно обойтись двумя выключателями типа А6 10-147 и не использовать никаких реле. Самая простая схема управления освещением из двух мест представлена ниже.
Схема управления освещения из двух мест
А вот еще одна картинка, которая наглядно демонстрирует, как это работает.
Управление освещением из двух мест
Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.
В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.
Общая схема управления освещения при помощи импульсного реле выглядит так:
Схема управления освещением при помощи ипульсного реле
Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.
Рассмотрим несколько импульсных реле для управления освещения.
1 Импульсное (бистабильное) реле BIS-411.
Импульсное реле BIS-411
Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).
2 Импульсное (бистабильное) реле BIS-413.
Импульсное реле BIS-413
Временная диаграмма BIS-413
Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.
Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.
3 Импульсное (бистабильное) реле BIS-414.
Импульсное реле BIS-414
Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.
Временная диаграмма BIS-414
4 Импульсное (бистабильное) реле BIS-412.
Импульсное реле BIS-412
Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).
Основные технические характеристики приведенных импульсных реле:
| Параметр | BIS-411 | BIS-412 | BIS-413 | BIS-414 |
| Напряжение питания | 230 B; 50 Гц | |||
| Максимальный коммутируемый ток (АС1), А | 16 | 2×8 | ||
| Контакт:Z — замыкающийP — переключающий | 1P | 2×1P | ||
| Ток управления, мА | 0,5–1 | |||
| Задержка включения, с | 0,1–0,2 | |||
| Задержка выключения (регулируемая), мин | — | — | 1–12 | — |
| Сигнализация питания | зелёный светодиод | |||
| Сигнализация включения нагрузки | жёлтый светодиод | 2 жёлтых светодиода | ||
| Диапазон рабочих температур, °C | от –25 до +50 | |||
| Потребляемая мощность, Вт | 0,8 | |||
| Габариты (Ш×В×Г), мм | 17,5×90×63 | |||
| Тип корпуса | 1S | |||
| Подключение | винтовые зажимы 2,5 мм |
Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).
Советую почитать:
Применение и схема управления независимым расцепителем
Что делать, если у вас постоянно пропадает фаза?
Управление освещением в проходном коридоре
Как подключить чайник, микроволновую печь и холодильник?
Импульсное реле — плюсы и минусы
Положительные и отрицательные черты отличаются в зависимости от вида индуктивного реле. Из вышеперечисленного следует, что реле делятся на два вида: электромеханические и электронные.
Импульсное реле BIS-402
Электромеханические реле имеют следующие преимущества. Они очень надежные в использовании, также имеют отличную переносимость высоких напряжений электрической сети.
Минусами таких моделей могут послужить: неимение индикации расположения контактов; выполнение одной и той же функции.
Преимуществами электронных реле являются:
- безопасное их использование;
- большие возможности управления электрическими цепями;
- в конструкцию входят индикаторные светодиоды;
- хорошая производительность в сфере регулирования осветительными приборами;
- в устройство можно вмонтировать дополнительные приспособления.
Значительным плюсом электронного типа реле является способность выполнять несколько функций.
Минусами такого реле могут выступить: реагирование на высокие импульсы; восприимчивость к величине напряжения; помехи в электросети могут вызвать ложные срабатывания реле.
По сравнению с электронными типами электромеханические реле пользуются большой популярностью среди потребителей благодаря своей надежности и удобством в применении. Работа электронного устройства требует дополнительный источник питания, при этом должны всегда присутствовать фаза и ноль. Помимо этого они имеют пониженную защищенность от помех.
Одновременно с этим установка импульсного реле – недорогой процесс, так как для его монтажа не требуется силового кабеля. При этом не будет затрачено много сил и финансовых вложений.
Централизованное управление освещением одной кнопкой
На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.
При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).
Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.
Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.
Схема №2 — с центральным управлением У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.
Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.
При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.
В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.
И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.
Схема подключения и принцип работы импульсного реле РИО-1
Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».
В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.
Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.
Существует несколько способов реализации управления освещением из нескольких мест:
Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.
Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.
Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.
Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.
С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.
Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.
Для реализации управления светильниками с помощью импульсного реле нам необходимы:
Разновидности импульсных реле
Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.
В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.
В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.
В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.
Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.
Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).
Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).
В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:
Работа в нестандартных ситуациях
К таким ситуациям, в первую очередь, надо отнести моменты, когда в квартире полностью отключается электричество. При его восстановлении реле ведут себя по разному:
- у приборов электромеханической системы снятие напряжения питания не приводит к переключению, поэтому при появлении электроснабжения освещение будет находиться в том состоянии, в каком их застигло исчезновение питания. Если свет был включен, он включится вновь, если выключен – останется выключенным;
- электронные аппараты с энергонезависимой памятью будут вести себя таким же образом;
- простая электроника без памяти сбросит состояние до положения, предусмотренного разработчиками – обычно, в выключенное положение (но бывает, что и во включенное).
Другая возможная коллизия – одновременное нажатие двух кнопок в разных местах. Система воспримет это как одно нажатие, независимо от исполнения реле, и перебросит контактную группу в противоположное положение.
Применение импульсных приборов позволяет строить удобные схемы управления освещением, позволяющие включать свет только при нахождении людей на объекте. Это дает заметную экономию на электроэнергии. Также такие схемы позволяют повысить комфорт эксплуатации инженерных сетей. Во многих случаях их применение оправдано и с эстетической точки зрения.
Характеристики кнопочных выключателей
Количество независимых контактов:
• Одноклавишные. Имеют одну клавишу приводящие в действие контакты кнопки, такой выключатель способен управлять только одним импульсным реле.
• Двухклавишные. Оснащаются двумя независимыми кнопками и предназначены для коммутации цепей управления двух импульсных реле. Такие выключатели могут применяться в больших помещениях, где есть несколько независимых линий освещения.
Способ монтажа:
• Открытой установки. Крепятся к стене помещения, достоинство данной конструкции является ее быстрый монтаж и отсутствие необходимости производить штробление.
• Скрытой установки. Устанавливаются в подрозетник стандартных размеров, внешне коммутационный аппарат без фиксации, ничем не отличается от обычного, клавишного выключателя.
При выборе кнопочного выключателя следует обратить внимание, имеется ли на нем подсветка отключенного положения. Так как, если ее наличие в схеме освещения не предусмотрено конструкцией реле, то она может вызывать ложное срабатывания автоматики
При отсутствии кнопочных выключателей, хорошей альтернативой их замены может стать кнопка от электрического звонка или любой другой коммутационный аппарат, с нормально разомкнутыми контактами, не имеющий фиксацию положения.
Сравнение схемы на проходных выключателях и импульсных реле
Самым главным достоинством всех этих реле является то, что кнопки подключены параллельно друг другу и для этого достаточно двухпроводного провода.
Независимо от того, сколько кнопок вы используете: две, три, четыре и т.д.
Это значительно экономит затраты на кабель и упрощает подключение освещения.
Визуально сравните схему и количество проводов в одном помещении при установке проходных выключателей и импульсных реле.
Схема на проходных выключателях
Схема импульсного реле
Как видно, во втором случае наблюдается минимум двойной экономии (двухполюсный кабель вместо четырехполюсного, меньше подключений, больше свободного места в распределительных коробках). На функциональность освещения в комнате это никак не повлияло.
Инфракрасный детектор движения
Одним из важнейших элементов современной системы электроснабжения частного дома, многоквартирного или офисного здания являются датчики движения (рисунок 11). Они используются в контурах автоматического включения освещения, системах управления видеонаблюдением, цепях охранной сигнализации.
Рис. 11. Схема работы инфракрасного детектора движения
Датчики движения Finder (рисунок 12) отличаются широким углом обзора и регулируемым порогом внешнего освещения. Модель 18.11 имеет коэффициент влаго- и пылезащищенности IP54 и предназначена для наружного монтажа. Ее аналог, датчик 18.01, используется только в помещении. Линейка потолочных детекторов представлена датчиками 18.21 и 18.31 для открытой и закрытой (заподлицо) установки соответственно. Специальные варианты этих устройств с кодом 0300 используются в составе систем управления зданием и имеют безпотенциальные, «сухие» контакты.
Рис. 12. Серия 18 — пассивный инфракрасный детектор движения 10 A
Датчик срабатывает только тогда, когда уровень внешнего освещения опускается ниже заданного порогового значения. После обнаружения движения реле датчика замыкается и остается в таком состоянии заданное количество времени (не более 12 минут). После размыкания контактов детектор движения снова готов к использованию.
Схемы подключения
Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.
Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.
Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.
Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:
- А1-А2 – контакты катушки;
- 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
- ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).
Устройство и назначение
- Постоянный магнит.
- Катушка.
- Якорь.
- Система контактов.
- Полюсные наконечники магнитопровода.
- Винты для регулировки.
- Корпус.
Якорь прикрепляется к металлическому основанию в середине катушки вместе с контактами. В бистабильных реле подвижные контакты, за исключением штепсельного типа реле, в котором группа контактов содержит подвижные и неподвижные контакты. Корпус выполняется в виде прозрачного колпачка с ручкой.
В некоторых моделях внутри колпачка монтируют переключатели для ручного управления переключением реле и блинкеры для индикации контактов. Блинкеры представляют собой механические элементы.
Принцип действия
Бистабильное реле контролируется импульсами, это значит, чтобы включить устройство требуется подать управляющий импульс для замыкания контактов и такой же импульс для размыкания контактов, чтобы выключить прибор.
Размыкание и замыкание контактной группы обеспечивает катушка, установленная в реле. С её помощью реле при подаче напряжения втягивает сердечник. После чего контактная система замыкается либо размыкается, в зависимости от её исходного положения.
Для подачи питания на катушку реле необходимо кратковременно нажать на кнопочный выключатель. Тогда питание на катушку замкнёт свой силовой контакт и при этом подаст питание к нагрузке. После следующего нажатия на кнопку силовые контакты импульсного реле размыкаются, а цепь нагрузки разрывается.
Разновидности бистабильных реле
На рынке можно обнаружить различные модификации импульсных реле. Они могут отличаться своим корпусом, принципом работы или иметь другие различия. Объединяются бистабильные реле в одну группу по своему назначению, но по принципу действия их делят на два вида:
- Электромеханические.
- Электронные.
Конструктивное исполнение электромеханических бистабильных реле имеет сходство с устройством модульных контакторов. Катушка модульного контактора, находящегося в рабочем режиме, всегда под напряжением, а катушка импульсного реле получает только кратковременные импульсы. Реле, основанное на импульсах, потребляет электроэнергию исключительно в момент коммутации.
Главными составляющими являются следующие элементы:
- Катушка.
- Контактная группа.
- Пружинная система.
- Рычажная система.
Работа электромеханических бистабильных реле практически не отличается от простых электромеханических реле. Они способны поочерёдно включать и отключать устройства, когда поступают импульсы на катушку.
Электронные реле отличаются своей конструкцией от электромеханических. Так как у них нет сердечника и собраны эти реле на основе микроконтроллера. Приборы имеют полупроводниковый элемент (ключ) с микропроцессором или релейный вход. Контроллеры предназначены для управления коммутацией нагрузки и слежения за сигнальным входом. В некоторых моделях микроконтроллёры соединены с таймерами, благодаря этому можно собирать своеобразные схемы на базе одного реле.
Импульсные реле выпускаются разных мощностей и могут иметь следующие отличия:
- Количество контактов.
- Тип контактов.
- Число полюсов.
- Тип поляризации.
- Номинальный ток силовых контактов (16 А, 32А).
- Способ установки:- навесной;- на DIN рейку в распределительный щит.
Реле навесного типа часто устанавливают под навесным потолком, а также в распределительной коробке.
Основное применение
Импульсные реле имеют разное назначение. Некоторыми моделями пользуются на тепловых и атомных станциях, другими в быту для управления разными светильниками из нескольких точек в доме. Широко распространено реле этого типа в железнодорожной сфере, его применяют для улавливания импульсов рельсовых цепей, контролирующих рельсовые линии на станциях. Также приборы эксплуатируются для автоматизации разных процессов в сфере телемеханики и производстве.
С помощью бистабильных реле организовывают регулирование освещением, как и с помощью проходных выключателей. Но в реле, управляющихся импульсами, намного больший функционал, поэтому их можно применять в конструкциях систем автоматического управления. Они позволяют управлять не одной группой освещения из разных мест при помощи кнопочных выключателей соединённых параллельно. Благодаря чему можно создать централизованное управление всеми осветительными приборами в доме, чтобы уходя из дому, гасить полностью освещение в здании, путём нажатия на один выключатель.
Импульсные электронные реле с таймером удобно использовать на лестничных пролётах либо проходных коридорах.
Принцип работы
Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

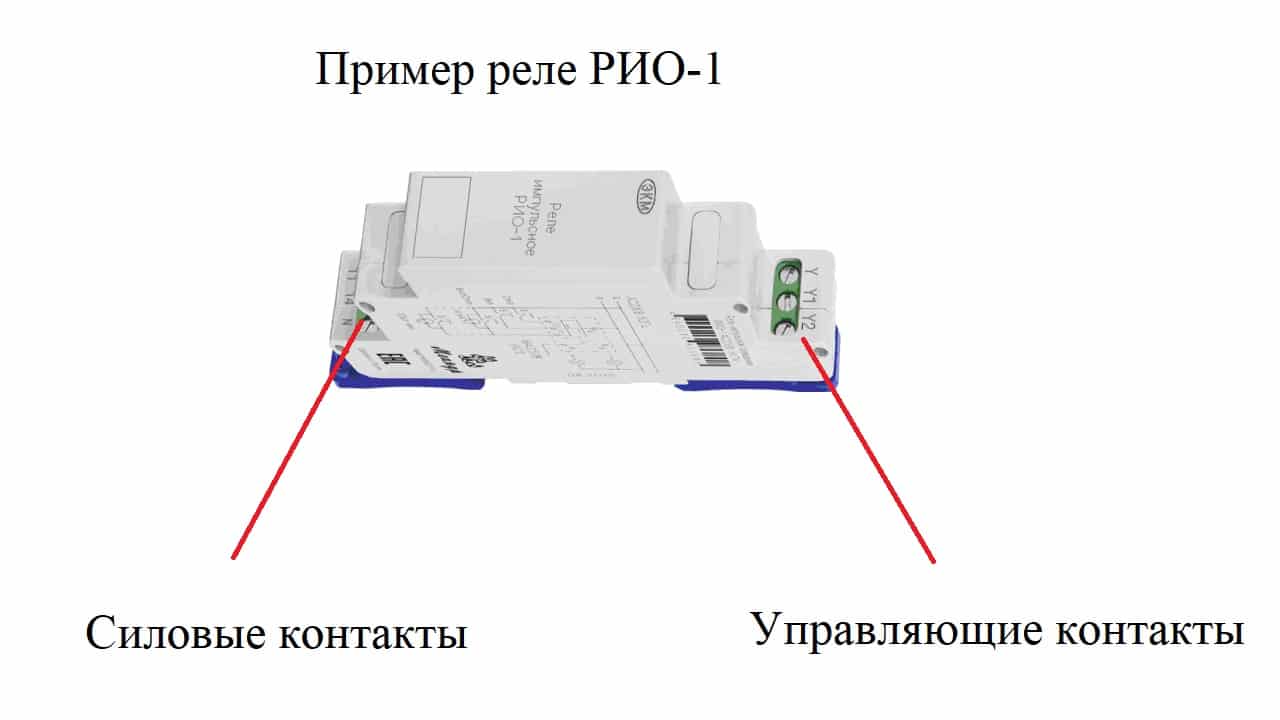

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):
Рис. 2. Принцип работы реле РИО-1
В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:
- 11 – предназначен для подачи на него питания от электрической сети;
- 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
- N – клемма подключения нулевого провода от общей шины;
- Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
- Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
- Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.
Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):

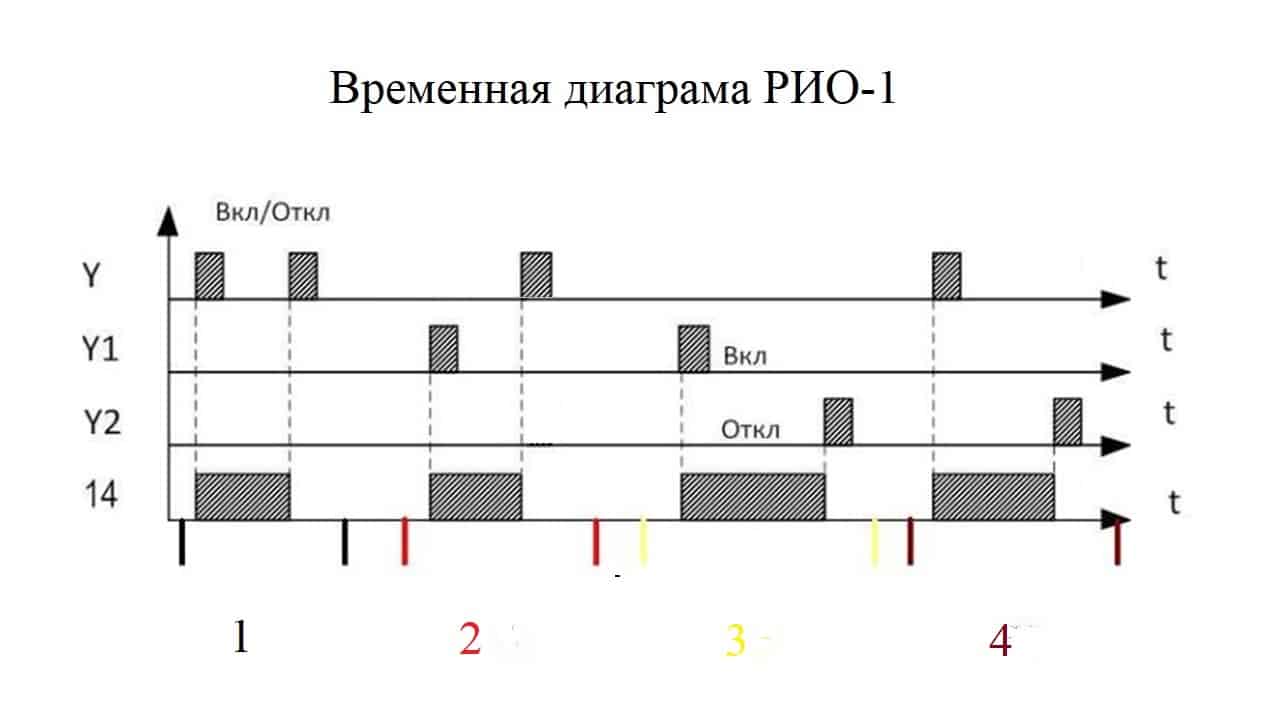

Рис. 3. Временная диаграмма РИО-1
Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:
- При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
- В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
- Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
- На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.
Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.
Выводы и полезное видео по теме
Видеоматериал рассказывает об устройстве, работе, применении и истории создания этого вида устройств:
Следующий сюжет подробно описывает принцип действия твердотельных или электронных реле:
Использование импульсных реле находит все более широкое применение в современных системах электрификации. Увеличение требований к функционалу и гибкости управления освещением, экономии материалов и безопасности создает непрерывный импульс к совершенствованию контакторов.
Они уменьшаются в размерах, упрощаются конструктивно, повышая надежность. А использование принципиально новых технологий в основе работы позволяет применять их в жестких условиях пыльных производств, вибрации, магнитных полей и влажности.
В статье Умный Дом и переключатели я писал о том, что если для управления системой освещения у нас используется решение «Умный Дом» независимо от типа системы и производителя, то нам не надо на этапе ремонта думать о том, какой выключатель будет проходным, и с какой именно кнопки удобнее будет управлять какой лампочкой, так как уже в процессе наладки системы мы сможем поменять назначение любой кнопки. Также как и в любой момент после окончания пусконаладки.
Если никакой системы управления светом не планируется, а управлять одной группой света из нескольких мест хочется, то у нас два варианта:
- Классический — переключатели и промежуточные переключатели (когда одной лампой управляем из трёх мест). Неудобен необходимостью приобретать именно переключатели, более сложной (не для хорошего электрика, конечно) схемой подключения проводов и отсутствием возможности впоследствии поменять алгоритм работы.
- Современный — импульсные реле.
Как ни странно, вариант с импульсными реле, гораздо более удобный и современный, встречается крайне редко.
Вот обычное импульсное реле ABB E290:
Силовой кабель от лампочки ведём в электрощит, кабели от выключателей также ведём в электрощит.
Выключатели должны быть импульсного типа (моностабильные), то есть, такие, на которые нажимаем, а они потом отжимаются сами обратно. Иногда они называются звонковыми, потому что дверной звонок тоже представляет собой такую кнопку. Кстати, иногда из классического выключателя (бистабильного, имеющего два положения) можно сделать импульсный, добавив туда пружинку, которая будет возвращать клавишу обратно после отпускания.
Кабели от выключателей подключаем на управляющие контакты импульсного реле и получаем такую систему: при кратковременном нажатии на любой из выключателей лампочка меняет состояние на противоположное. Нажали выключатель 1 — включилась, нажали выключатель 2 — выключилась, нажали выключатель 3 — включилась, ещё раз нажали выключатель 3 — выключилась, и так далее.
Преимущества по сравнению со старой схемой на переключателях:
- Выключателей на одну группу света может быть сколько угодно. Хоть 10 штук.
- Всегда можно поменять назначение любой кнопки, переключив кабели в щите. Сегодня кнопка включает один свет, а завтра будет включать другой, если мы решили, что так удобнее.
- Поскольку кнопки импульсные, то отсутствует проблема несоответствия положения выключателя лампочке, как в старой схеме с проходными выключателями
- Можно помимо клавиш подключить ещё какой-то внешний сигнал управления, например, приёмник радиопульта или GSM модуль, которые будут выдавать импульс. Или считыватель бесконтактных ключей.
- Можно выбрать импульсные реле с катушкой управления не 230 вольт, а 12 или 24 вольта постоянного напряжения, это позволит нам прокладывать до выключателей не силовой кабель, а недорогой слаботочный, например, витую пару или ШВВП. Можно сэкономить на кабеле и уменьшить пожароопасность системы. А запасные жилы кабеля позволят в будущем добавить клавиши при необходимости.
Нам понадобится одно импульсное реле на одну управляемую группу света. Стоимость его от 1500 до 2000 рублей в среднем при токе коммутации 16 ампер. Бывают импульсные реле на 32 ампера.
В общем, вот простое решение очень частой проблемы.
А можно сделать такую схему, при которой некий выключатель будет через импульсное реле выключать группу светильников, например, целиком комнату или этаж. Назовём его сценарным выключателем. Или выключать весь свет в квартире.
1,527 просмотров всего, 9 просмотров сегодня
