Особенности и преимущества комбинированных отопительных котлов

Котлы на электричестве

Самодельные котлы отопления для частного дома, питающиеся от электричества, не редкость. Простейший вариант — ТЭНы, которые монтируют сразу в отопительную систему, без котлов. Но более распространенными являются агрегаты, изготовленные из широкой трубы. При этом она должна быть съёмной для того, чтобы можно было подобраться к ТЭНу в случае необходимости.

Заслуживают внимания электродные агрегаты, в которых электрический ток пропускается через жидкость, содержащую соль. В результате хаотического движения ионов идёт выработка тепловой энергии. Но изготовить такой котёл сложнее, чем обычный ТЭНовый. Требуются знания электротехники и соблюдение мер по электробезопасности.

Бывают случаи, когда из-за неправильной сборки или монтажа такого агрегата возникал электродуговой пробой теплоносителя или накапливался легко воспламеняющийся электролизный газ в контуре системы.

Котел для отопления дома комбинированный дрова-электричество

Установив комбинированный котел для отопления частного дома дрова-электричество можно решить проблему, которая часто возникает в домах отапливаемых с помощью твердого топлива — теплоноситель в системе остывает между сеансами топки. Это может происходить, например, в ночное время или при длительном отсутствии хозяев.

Эту проблему можно также решить, используя котлы длительного горения или с непрерывной подачей топлива. Но такие агрегаты, как правило, стоят довольно дорого, громоздки да и часто рассчитаны на специальные виды топлива: пеллеты, стружку, уголь определенных фракций.

Большинство же простых комбинированных котлов «дрова-электричество» можно приобрести по вполне доступной цене, хотя последняя в значительной степени зависит от модели, мощности и производителя.

Главным конструкционным отличием комбинированного котла дрова-электричество от обычного твердотопливного является наличие в его водяной рубашке электрического нагревательного элемента (ТЭНа), одного или нескольких. Кроме этого, такие тепловые агрегаты оснащаются небольшим пультом управления, с помощью которого осуществляется автоматическое включение и отключение ТЭНа.

В остальном же конструкция таких котлов такая же, как и их собратьев, работающих только на твердом топливе. Ее основные элементы:

  • Корпус с дымовой трубой;
  • Камера сгорания;
  • Теплообменник («водяная рубашка») ;
  • Колосниковая решетка;
  • Поддувальная камера с зольником – для подачи воздуха и удаления золы.

Конструкция самого простого комбинированного отопительного котла дрова-электричество

Это наиболее простой вариант комбинированного котла дрова-электричество. Но возможны и другие варианты более сложной конструкции. Например ТЭНом могут оснащаться газогенераторные котлы с пиролизным сгоранием дров. Теплообменники таких агрегатов также могут быть разных конструкций, видов и форм. Но все их объединяет одно – наличие в «водяной рубашке» электрического нагревательного элемента.

Как выбрать комбинированный котел дрова-электричество

Комбинированный отопительный котел «дрова-электричество»

Выбирая комбинированный электро-дровяной котел следует обратить на следующие моменты:

  1. Правильно подобрать его мощность, которая должна соответствовать площади (объему) отапливаемых помещений дома, а также учитывать уровень их теплоизоляции, то есть тепловые потери. Лучше всего сделать расчет тепловых потерь отапливаемых помещений дома. В крайнем случае, можно ориентироваться на средние значения 1,0-1,2 кВт на 10 м2 отапливаемой площади.
  2. Вид и стоимость котла. Это может быть наиболее дешевый вариант — обычный котел с небольшой камерой сгорания и кратковременным горением дров или более дорогой агрегат с пиролизным сгоранием топлива. Стоимость котла также зависит от сложности конструкции и надежности производителя, а также качества работ и материалов, которые использовались при его изготовлении. Здесь многое зависит от наличия средств и каждый делает выбор самостоятельно.
  3. Мощность ТЭНа должна быть такой, которую «потянет» электропроводка в вашем доме или же ее придется переделывать.
  4. Материал теплообменника. Чугунный теплообменник более долговечен, устойчив к коррозии и не имеет сварочных швов. Он представляет собой сборный агрегат, элементы которого, в случае необходимости можно заменить. Но он боится резких перепадов температуры и ударов. Стальная «водяная рубашка» не боится перепадов и ударов, но быстрее ржавеет и перегорает.
  5. Некоторые комбинированные электро-дровяные котлы имеют второй теплообменник (контур) — для ГВС. Это одновременно и плюс и минус. С одной стороны одновременно с отоплением мы получаем и горячую воду в систему водоснабжения. С другой – на это необходима дополнительная мощность котла. К тому же, такая система ГВС будет работать только в отопительный сезон.

Выбор твердотопливного котла

Котлы отопления с автоматической подачей топлива. Пеллетный (гранулированные прессованные опилки) и угольные котлы с автоматизированной подачей топлива могут работать самостоятельно не более недели. Автономность зависит от размера сырьевого бункера. В чистке заслонок эти котлы нуждаются крайне редко.

Отопительные котлы с ручной загрузкой топлива, в зависимости от конструкции, можно условно поделить на 3 подгруппы:

  1. Традиционные твердотопливные котлы. Менее удобным из всех перечисленных является дровяной котел. В своем классическом исполнении сырье в дровяной котел нужно подавать каждые 4-6 часов. Что само по себе уже довольно трудозатратно.
  2. Пиролизные котлы имеют две топки. В одной происходит процесс тления закладки при минимальном поступлении воздуха. В дальнейшем продукты неполного горения поступают во вторую топку, там уже догорают полностью, при более эффективном притоке воздуха. Исходя из такой технологии, вне зависимости от мощности котла, топливо всегда сгорает полностью, а соответственно котел обладает максимальным КПД, и не нуждается в частых закладках сырья. Пиролизные котлы верхнего горения устроены иначе. Особенность заключается в способе закладки сырья. Топливо находится в нижнем бункере, а процесс горения располагается над ними и благодаря подвижной телескопической трубе зона горения смещается вниз пока топливо не закончится.
  3. Котлы длительного горения. Яркий пример такого котла — это предложенные еще в Советском Союзе — Стропува и ее современные аналоги. Котел имеет сложную систему обвязки. Подключить такую систему весьма затратно и справится с этой задачей может не каждый. Зато обслуживать такой котел брикетами нужно всего лишь один раз в трое суток, а при топке углем закладывать топливо необходимо всего лишь один раз в 4-7 сток.

Отопительные котлы длительного горения для дома можно разделить на чугунные и стальные. Стальные наиболее популярны в виду своей большей доступности в плане цены. При этом они менее долговечны в плане эксплуатации. Чугунные котлы в цене значительно дороже, но при этом и служат дольше. Обычно чугунные котлы имеют меньшую камеру загрузки и горят соответственно меньше. Так же они требуют более частной прочистки теплообменника. К чугуну более основательно все прилипает.

Существуют так же бункерные котлы

Они не требуют внимание больше всего. Гореть такой котел без участия человека может по несколько дней. Но стоит такая махина дорого

Но стоит такая махина дорого.

К хорошим примерам таких котлов можно отнести Buderus Logamax S-111, Zota Carbon.

Как собирают котлы

Когда заходит речь о самодельном устройстве, возникают вопросы: из чего и как сделать? Сделать отопительный котел нужно так, чтобы он был безопасным в эксплуатации. Для этого нужно запастись жаропрочным стальным листом. Он не должен прогорать от открытого огня и быстро изнашиваться.

Такую сталь найти не просто, покупать дорого. Чугун лучше всех справляется с высокими температурами, но работать с ним в домашних условиях не просто. Изготавливают чугунные конструкции в специализированных цехах.

Твердотопливные котлы по конструкции можно разделить на два вида:

  • для водяного контура с классической камерой сгорания;
  • пиролизные агрегаты с дополнительной верхней камерой сгорания.

Эксплуатация прибора

Для долгой и безопасной работы котла, расходующего электричество и газ, следует соблюдать несколько правил:

  1. Во время применения необходимо обеспечить достаточную тягу. Для этого нужно точно выбрать сечение дымохода.
  2. Дымовую трубу следует изолировать негорючими материалами. Так можно избежать пожара от прикосновения к ней легковоспламеняющихся частей.
  3. В период интенсивной эксплуатации агрегата надо по мере загрязнения очищать зольник.
  4. Чтобы защитить полы от искр, перед топкой необходимо уложить лист металла.

Выполнение этих несложных действий позволит наслаждаться теплом во время самых сильных морозов и пользоваться всей семьей горячей водой круглый год.

Несмотря на наличие комбинированных агрегатов, пользователи до сих пор задаются вопросом “электрокотел или газовый котел, что лучше?”.

Нагревательные электроустановки

Для совместной работы с водяным отоплением производители выпускают 3 типа электрокотлов:

  1. ТЭНовые. Аппарат нагревает теплоноситель с помощью трубчатых элементов, применяющихся повсеместно – в бойлерах, теплоаккумуляторах, тепловых насосах и так далее.
  2. Индукционные установки греют воду металлическим сердечником, помещенным внутрь электромагнитного поля.
  3. Электродные котлы используют проводимость обычной воды. Ток проходит меж двумя электродами, погруженными в теплоноситель.

Мини-котельная с трубчатыми электронагревателями, помещенными внутрь емкости с теплоносителем

Отопители с ТЭНами внешне и внутри напоминают навесные газовые агрегаты. Под корпусом обычно прячется циркуляционный насос, группа безопасности и расширительный бачок. Индукционные и электродные котлы нужно доукомплектовывать – покупать насосы и прочие детали обвязки.

Преимущества электрических водонагревателей:

  • наилучшая эффективность среди всех источников тепла;
  • бесшумность (исключая старые модели, оснащенные электромагнитными пускателями и контакторами);
  • малый вес и размеры;
  • невысокая цена оборудования;
  • относительно простой монтаж;
  • полная автономность в работе, обслуживание – ежегодно в начале сезона.

Нагревательным блоком электродного аппарата можно управлять дистанционно с помощью комнатных терморегуляторов

Теплогенераторы действительно не требуют внимания со стороны домовладельца, разве что при настройке температуры. В эксплуатации электродного аппарата есть нюансы – теплоноситель должен быть подсоленным, иначе упадет интенсивность нагрева.

Минусы отопительных электрокотлов:

Система «теплый пол»

Отличным способом утеплить частные владения станет система утепленного пола.

Главное удобство – не требуется много оборудования, разной аппаратуры.

На основание выкладывают гибкие, но высокопрочные шланги, через которые будет проходить горячая вода или пар. Сверху выкладку заливают цементным раствором, выполняя стяжку пола. Благодаря теплопроводности бетона, поверхность прогревается равномерно.

Всегда тёплые полы не дают помещениям выхолаживаться.

При умеренном климате такой меры бывает достаточно для создания комфорта.

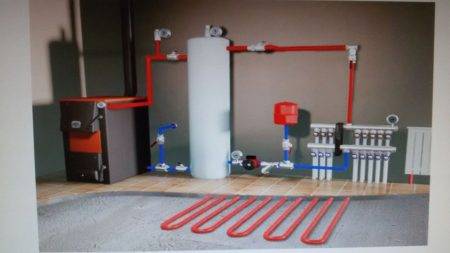

Некоторые домовладельцы успешно комбинируют паровой нагрев с системой утепленного основания, что очень актуально для жителей холодных регионов страны.

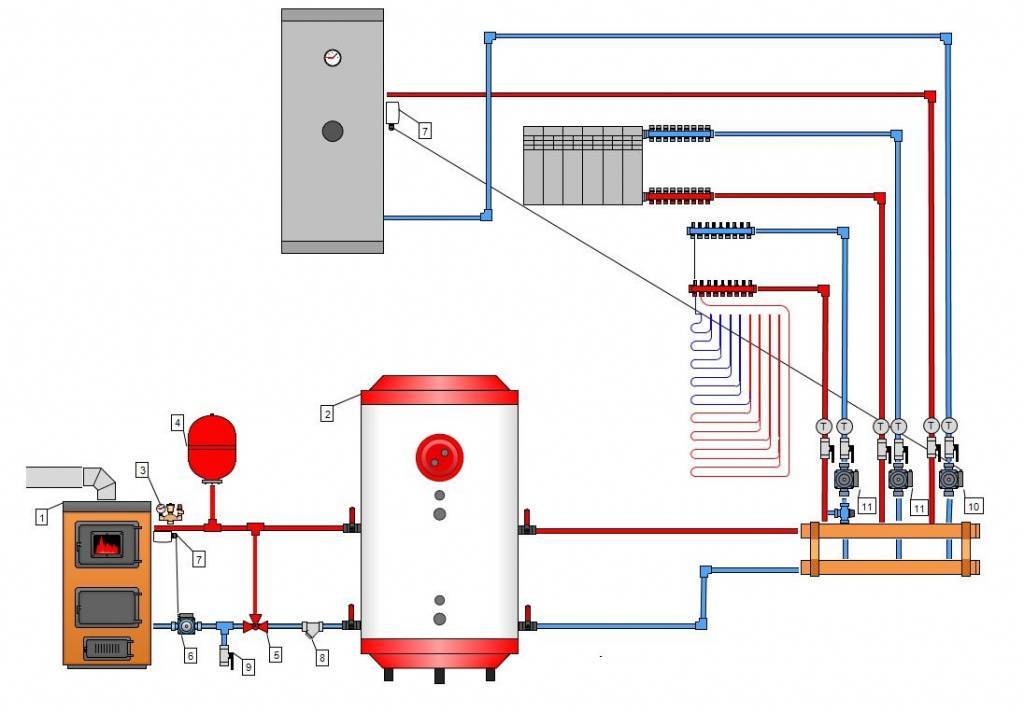

Пример комбинированного обогрева

Главное, чтобы установка была безопасной, а потом уже подходила под требования подбора. Далее – расчеты с учетом коэффициентов поправки, чтобы купить правильное оборудование.

Вычисления и составление схемы – самые главные этапы при прокладке линий обогрева, поэтому лучше их заказать у профессионалов.

Наглядно принцип укладки теплых полов показан в нижеследующем видео:

Изготовление электродного котла своими руками

Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный.

Если вы ознакомились с принципом работы ионных котлов, а также особенностями их эксплуатации, и по-прежнему желаете изготовить его своими руками, то вам понадобятся:

  • сварочный аппарат и навыки работы с ним;
  • стальная труба необходимых размеров;
  • электрод или группа электродов;
  • клеммы нулевого провода и заземления;
  • изоляторы для клемм и электродов;
  • муфта и металлический тройник
  • желание и упорство в достижении конечной цели.

Перед началом сборки котла своими руками стоит обратить внимание на несколько важных моментов. Во-первых, котел должен быть обязательно заземлен. Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу

И в-третьих, фаза должна подаваться исключительно на электрод

Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу. И в-третьих, фаза должна подаваться исключительно на электрод.

Технология сборки котла своими руками довольно проста. Внутрь стальной трубы длиной около 250 мм и диаметром в пределах 50-100 мм вставляется с одной стороны посредством тройника электрод или блок электродов. Через тройник будет осуществляться вход или выход теплоносителя. Другая сторона трубы оснащается муфтой для подключения трубы отопления.

Между тройником и электродом размещается изолятор, который кроме того обеспечит герметичность котла. Изолятор выполняется из любого подходящего термостойкого пластика. Так как необходимо обеспечить герметичность и при этом возможность резьбового соединения с тройником и электродом, то изолятор лучше заказать в токарной мастерской, чтобы выдержать все конструктивные размеры.

На корпус котла приваривается болт, к которому крепится клемма нулевого провода и заземление. Возможна подстраховка еще одним болтом. Всю конструкцию можно скрыть под декоративным покрытием, которое также послужит дополнительной гарантией отсутствия ударов током. Ограничение доступа к котлу является первоочередной и наиважнейшей задачей для соблюдения техники безопасности.

Как вы могли убедиться, сборка электродного котла своими руками — достижимая цель практически для любого человека. Главное — знать принцип его работы и соблюдать технику безопасности. Тепла вашему дому!

Паровое отопление и что это?

При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.

В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.

Плюсы и минусы парового отопления

Паровое отопление в частном доме дает следующие преимущества:

  1. Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
  2. Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
  3. Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
  4. Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
  5. Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
  6. Быстрый прогрев помещений – дополнительное преимущество.
  7. Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
  8. Такие системы можно применять в комплексе с теплыми полами.

Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:

  • при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
  • отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
  • при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
  • для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
  • система подвержена коррозии, поэтому срок ее службы небольшой;
  • сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).

Характеристика и схема устройства

Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:

Система воздушного отопления в частном доме и производственных помещениях

  1. С высоким давлением свыше 0,07 МПа.
  2. С низким давлением менее 0,07 МПа.
  3. Вакуум-паровая система имеет давление не ниже 0,1 МПа.

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.

Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.

Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.

При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.

Виды котлов по количеству контуров

Одноконтурные устройства – это отопительные агрегаты, рассчитанные лишь на нагревание сетевой воды. Двухконтурные устройства также дополнительно обеспечивают горячее водоснабжение. Они являются неплохим вариантом для установки в загородных домах. Одновременно решается две важные задачи: гарантируется качественная работа отопительной системы и постоянное наличие горячей воды.

Одноконтурные

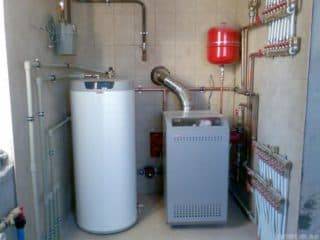

Котел одноконтурный, для ГВС используется бойлер

Мощности таких устройств вполне достаточно для отопления помещений. Но подобный агрегат не может обеспечить горячей водой в регулярном режиме. Для этих целей следует дополнительно подключить емкостный водонагреватель.

Двухконтурные

Если пребывание без горячей воды невозможно, нужно сразу приобретать двухконтурный газоэлектрокотел. В отличие от одноконтурного, в его конструкции присутствует дополнительный теплообменник, который решает задачу подогрева воды. Если позволяет мощность, можно увеличить количество водоразборных точек. Для минимизирования потери температуры воды их следует располагать вблизи друг от друга (котел и точки разбора).

Нагревательные котлы

 В зависимости от используемого топлива они бывают:

  • газовыми;
  • жидкотопливными;
  • электрическими;
  • твердотопливными;
  • комбинированными.

Каждому виду отопительных агрегатов присущи преимущества и недостатки.

Газовые котлыПреимущества газовых агрегатов:

  • доступная для потребителей стоимость топлива;
  • высокий КПД (около 92%);
  • легкость в эксплуатации, поскольку основная часть газовых моделей котлов автоматизирована. Это означает, что жильцы могут собственноручно выставлять нужный температурный режим и дальше не наблюдать за рабочим процессом и даже управлять агрегатом на расстоянии;
  • благодаря наличию автоматического управления газовые приборы весьма экономичны;
  • котлы имеют широкий выбор конструкционных решений – одноконтурные модели предназначены для обогрева дома, а двухконтурные приборы обеспечат не только теплоснабжение, но и горячее водоснабжение;
  • в продаже вниманию потребителей предлагаются напольные и настенные агрегаты, что позволяет их устанавливать в наиболее удобном месте.

Недостатки газовых котлов:

  • необходимость подвода газовой трубы к домовладению;
  • получение в соответствующих инстанциях разрешительной документации на эксплуатацию газового оборудования.

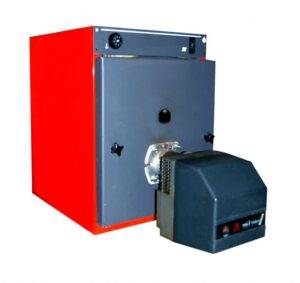

Жидкотопливные котлыОднотрубная система отопления ленинградка: особенностиПреимущества:

  • высокий КПД;
  • несложное управление – многие модели снабжены автоматизированным управлением;
  • путем смены горелки котел можно перестроить на использование природного газа.

Недостатки:

  • высокая стоимость жидкого топлива по сравнению с другими видами;
  • дороговизна котла и горелки;
  • в процессе работы агрегат шумит;
  • необходимость обеспечивать постоянное наличие жидкого топлива в специальной емкости, находящейся в месте, приспособленном для этого;
  • загрязнение котла в результате сжигания солярки (прочитайте: “Отопительные котлы на солярке – характеристика”);
  • топливо отечественного производства часто приходится подвергать очистке от примеси смол, воды, песка и прочих нежелательных компонентов;
  • наличие в солярке серы приводит к ускорению коррозийных процессов в котле, дымоходе и в целом во всем оборудовании.

Электрические котлыНаиболее популярны два вида электрических котлов:

  • устройства с прямым нагревом (укомплектованы ТЭНами);
  • электродные приборы (в жидкий теплоноситель подается электрический разряд, который его нагревает).

Преимущества электрокотлов:

  • отсутствие необходимости обустройства дымохода;
  • экологичность и безопасность;
  • бесшумная работа;
  • доступная стоимость;
  • компактность;
  • наличие автоматизированного управления;
  • благодаря широкому выбору моделей потребители могут подобрать прибор в соответствии с интерьером дома.

Недостатки:

  • большое потребление электрической мощности;
  • для мощных котлов нужно получить разрешение в соответствующих инстанциях;
  • ежемесячная оплата довольно приличной суммы, если агрегат используется в качестве основного источника тепла.

Комбинированные системы отопления, детальное видео:

Твердотопливные котлыПреимущества твердотопливных агрегатов:

  • доступная цена;
  • возможность использовать разное твердое топливо – уголь, дрова, пеллеты, отходы древесины и т.д.;
  • экономичность;
  • невысокая стоимость топлива;
  • наличие моделей с встроенным автоматизированным управлением, что значительно упрощает процесс эксплуатации.

Недостатки:

  • вредные для здоровья угарные газы, попадающие в атмосферу;
  • ручная загрузка топлива в топку;
  • необходимость чистить дымоход и топку от сажи несколько раз в месяц;
  • требуется регулярное пополнение запасов топлива;
  • отсутствие возможности регулировать температуру в неавтоматизированном котле.

Комбинированные котлыОсновные их подгруппы:

  • газово-дровяной прибор;
  • газово-дизельный агрегат обеспечивает значительную мощность обогрева и комфортную температуру в больших по площади помещениях;
  • газово-дизельно-дровяное устройство имеет повышенную функциональность, но меньший КПД и незначительную мощность;
  • газово-дизельно-электрический котел эффективно обогреет дом любой площади;

Как устроен газовый котел

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

  • Горелка;
  • Теплообменник;
  • Расширительный бак;
  • Газовый клапан;
  • Система автоматики.

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

  • Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
  • Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

  • Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
  • Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
  • Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

  • При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
  • Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
  • Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

  • Датчики температуры (по их показаниям регулируется модулируемая горелка);
  • Датчики газового блока — контролируют давление в топливной магистрали;
  • Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
  • Средства самодиагностики.

Электродный

Рассматривая отношение качество/цена, наиболее выгодно будут смотреться электродные варианты. Основной принцип работы базируется на электропроводности жидких сред. Это позволяет добиться существенной экономии и высокой эффективности нагрева.

Чтобы преодолеть ограничения по мощности, можно монтировать оборудование каскадом. КПД электродных моделей достигает 95%. Однако, несмотря на все положительные стороны, выделим ряд недостатков:

  • Электроды нуждаются в ежегодной очистке от накипи или замене
  • Значительно падает КПД при использовании дистиллированной воды
  • Чтобы не допустить поражения током, необходимо безупречно заземлить корпус

Жидкотопливные котлы отопления

Жидкотопливные котлоагрегаты выпускаются только в напольном исполнении, по устройству схожи с газовыми котлами. Они оборудуются вентиляторными (надувными) горелками, сжигание углеводородного жидкого топлива (чаще всего солярки или мазута) происходит с определенным избытком воздуха. Устройства отличаются высоким КПД, но имеют ряд особенностей в размещении, условиях эксплуатации, обеспечении работы. Подробнее об этих аспектах жидкотопливных котлов отопления вы можете прочитать в отдельной публикации нашего портала.

(Просмотров 184 , 1 сегодня)

Рекомендуем прочитать:

Радиаторы

Главные схемы водяного отопления

Плинтусные обогреватели

Индивидуальное автономное отопление в квартире

Закрытая система отопления частного дома

Какой радиатор лучше для отопления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
