Индукционный котел отопления своими руками: схема отопления индукционным котлом для частного дома

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для осуществления главного отопления в частном доме, а хотите оборудовать им дачу или гараж, то вы можете попытаться сконструировать его самостоятельно. Существует два варианта, как это сделать.

Первый вариант

Для его реализации понадобятся куски пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, можно самостоятельно смастерить элементарную индукционную модель. Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой мощности тока до 15 ампер или даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Еще понадобится катанка из нержавеющей стали либо обычные отрезки стальной проволоки. Это нужно для выполнения роли нагреваемого элемента. Их длина – около 50 мм, при диаметре 7 мм.

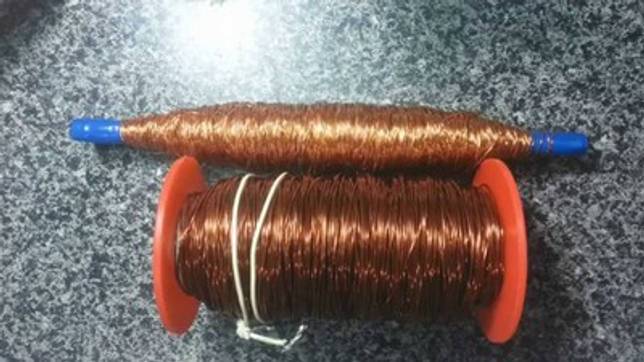

Важной составляющей является медная проволока, которую можно без проблем приобрести в любом тематическом магазине. Не следует использовать обмотку со старых катушек. Корпус, являющийся основой индукционной катушки – это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками

Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались

Корпус, являющийся основой индукционной катушки – это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались.

Так может выглядеть самодельное индукционное устройство

Индукционную катушку делают следующим образом: вокруг уже ранее приготовленной пластиковой трубы постепенно наматывают покрытый эмалью медный провод. Понадобится примерно 90 витков. Получившееся самодельное устройство требуется подключить к трубопроводной сети. Из трубопровода вырезают небольшой участок трубы, а вместо него устанавливают самодельный индукционный котел. Его подключают через инвертор и просто запускают воду.

Второй вариант

Это вариант предусматривает использование трехфазного трансформатора с возможностью и фиксации. Кроме того, понадобится еще и сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы они были похожи на бублик в разрезе. Эта конструкция выполняет, как проводниковую, так и нагревательную функции. Потом наматывают обмотку, непосредственно на корпус котла в целях его более эффективной работы, несмотря на небольшой вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.

Самодельный индукционный котел из трансформатора

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудуется двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого. Если придумать и самостоятельно соорудить защитный кожух, то можно минимизировать тепловые потери.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

• самый высокий КПД среди всех электрокотлов;
• неизменность энергетических характеристик;
• минимальные требования к теплоносителю;
• повышенная надежность;
• рекордно долгий срок службы;
• способность работать автономно;
• простой монтаж без системы вентиляции;
• автоматическая система управления;
• нет нужды в доставке и хранении топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Виды индукционных плит

Существует несколько видов индукционных плит:

• Настольные. Такие переносные варочные панели имеют одну или две конфорки. Хороший вариант для маленьких кухонь, где требуется сэкономить площадь; а также на даче. Главные преимущества: мобильность, многофункциональность, наличие таймера, удержание постоянной температуры, режим ускоренной работы. Поверхность плит — стеклокерамическая или закаленное стекло, такие покрытия не разрушаются от сильного нагрева или ударов. Настольная индукционная плита экономичнее других, так как потребляет гораздо меньше тока. Кроме этого, ее дизайн не может не радовать глаз, так как соответствует современным тенденциям и расцветкам.
• Встраиваемые. Такие устройства ценят повара профессиональной кухни и практичные хозяйки. Плита высоко производительна, так как имеет 4 конфорки и духовой шкаф. Устройство обладает множеством вариантов температур, таймером, опций приговления еды. Встраиваемые плиты хорошо подходят для частных домов, или же в квартирах с большой площадью.
• Комбинированные. Весь секрет в том, что две конфорки работают в индукционном режиме, а две другие — на электричестве.

Устройство вихревого индукционного отопительного агрегата

Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.

Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.

Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.

Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.

Этапы создания индукционного котла своими руками

По утверждению опытных мастеров, самодельное изготовление индукционного нагревающего прибора под силу любому человеку, хотя бы минимально разбирающемуся в схемах и системах отопления. Состоит мероприятие из следующих этапов:

Изначально для основы котла следует приобрести необходимые материалы:

• сварочный инвертор, обладающий возможностью регулирования тока;
• проволоку или катанку толщиной около 7 мм, которую надо измельчить;
• пластиковую трубу со стенками толщиной не менее 1 см и диаметром около 5 см.

Днище следует закрыть металлической сеткой с ячейками минимального размера и до самого верха засыпать мелкой проволокой. Верхнюю часть трубы закрывают решеткой, а затем фиксируют всю конструкцию с помощью сварочного аппарата.

После этого следует этап подготовки контура первичной обмотки. Для чего эмалированную медную проволоку наматывают, соблюдая дистанцию между витками, на пластиковую трубу.

Создание защитного кожуха, которое подразумевает прикрепление с помощью сварки стального или железного корпуса, обладающего тепло- и электроизоляцией, непосредственно к конструкции. Обмоточная проволока, выведенная наружу кожуха, способствует подключению катушки к электросети.

Затем к пластиковой трубе присоединяются 2 патрубка (входной и выводящий), помогающие циркуляции теплоносителя по прибору.

Особенности монтажа

Монтаж осуществляется вертикальным способом.

Максимальную безопасность при эксплуатации котлов такого типа обеспечивают только системы отопления с пластиковой или полипропиленовой разводкой.

Желательно выдержать дистанцию между котлом и приближенными поверхностями: от стены – не менее 30 см, от пола – более 80 см.

Целесообразно вмонтировать подрывной клапан, который поможет сбросить воздух в системе в аварийном случае.

В процессе обогрева не выделяются вредные выхлопы и отпадает необходимость в работе дымохода. Отопление жилого дома с помощью индукционного котла – это современный, экологически чистый и экономичный подход, получивший распространение во всем мире.

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Реальная экономия или наглый обман? Особенности индукционных котлов отопления

Простота в обслуживании и эффективный обогрев! Всё это — качества отопительного электрокотла для дома

Какова же их настоящая сущность? Схемы газовых котлов отопления

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

• Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
• Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
• На торцевых частях трубы крепится мелкочастотная металлическая сетка.
• Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
• Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

• К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
• Устанавливается циркулярный насос.
• К готовой катушке подключается инвертирующий элемент на 18—25 А.
• Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться. В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

• Источник постоянного тока 220 V.
• Индукционный котёл.
• Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
• Шар-кран.
• Циркуляционный насос.
• Фильтр сетчатый.
• Бак мембранный для водоснабжения.
• Радиатор.
• Указатель линии наполнения и слива отопительной системы.

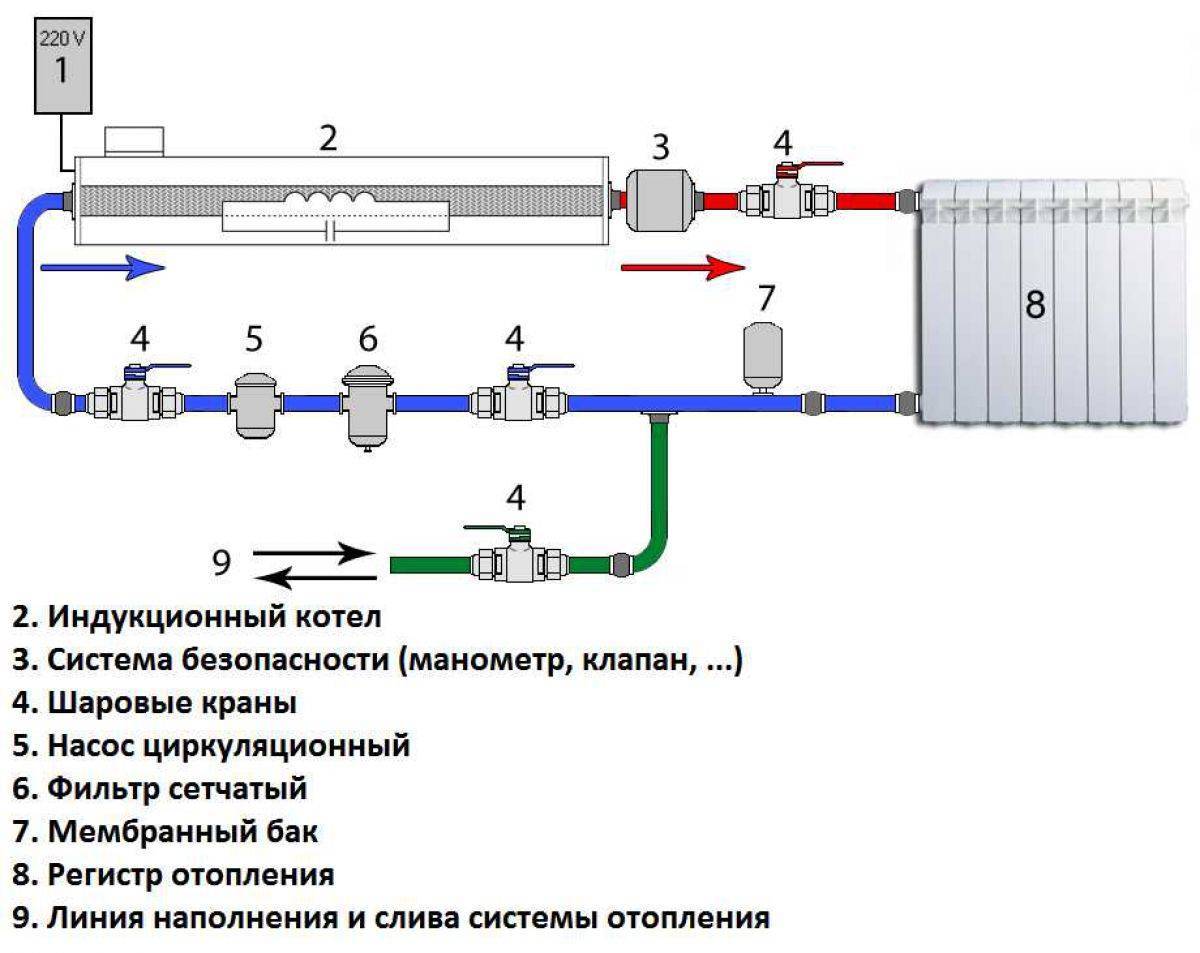

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Принцип работы устройства

Если сравнивать индукционный котел с классическими обогревательными аппаратами, становится очевидно, что он расходует электроэнергию гораздо бережнее и эффективнее. При современных ценах на коммунальные услуги такое устройство является отличным способом сэкономить без ущерба комфорту.

Огромным преимуществом индукционного котла отопления является его абсолютная экологичность и безвредность для здоровья людей и животных. Во время работы он не выделяет токсичных веществ или сильных излучений (не сильнее, чем обычная кухонная микроволновка), поэтому подобные модели активно используются сторонниками эко-жизни.

Самая простая конструкция индукционного котла представляет собой электрический преобразователь, состоящий из двух частей:

1. Первичная обмотка находится внутри и направлена на преобразование электроэнергии в вихревые токи. Она отправляет получившееся вихревое поле к вторичной внешней части.
2. Вторичная обмотка служит нагревательным элементом и корпусом индуктора одновременно. Она принимает электромагнитное поле от внутренней обмотки и передает ее теплоносителю. В качестве теплоносителя может быть вода, антифриз, масло или любая другая электропроводящая среда.

Также в составе конструкции присутствуют патрубки, которые вводят холодный теплоноситель и отводят его после нагревания. Соответственно, для одного индукционного котла нужно два патрубка. Если вы вознамерились сделать такое устройство своими руками, то «холодный» патрубок нужно устанавливать на вводный участок магистрали, а «горячий» — в подающую точку водопровода.

Внешняя обмотка, как мы уже сказали, является одновременно и корпусом индуктора. Но помимо нее имеется также сердечник с двойной стенкой, электроизоляция и слой утеплителя. Основное отличие промышленных и бытовых котлов отопления заключается в устройстве корпуса. В промышленных моделях он оснащен цилиндрической обмоткой, в бытовых – тороидальной из медного провода, намотанного на трубы из ферромагнитной стали с толщиной стенок больше 10 мм. Такая конструкция позволяет значительно снизить массу самого устройства, сделать его более компактным и одновременно повысить производительность. Из-за отсутствия теплопотерь теплоноситель получает практически 100% энергии.

Устройство индукционного котла:

1. Вода или масло подается в нагревающую часть через «холодный» патрубок.
2. Электрический ток идет к внутренней обмотке.
3. Образуется напряжение, возбуждающее вихревые токи.
4. Эти токи идут к внешней обмотке и прогревают сердечник.
5. Из-за быстрого нагрева сердечника очень скоро прогревается весь участок, а полученное тепло воздействует на теплоноситель.
6. Разогретый теплоноситель идет по «горячему» патрубку и обогревает помещение.

Поскольку отвод горячего теплоносителя осуществляется непрерывно, индукционный котел просто не может перегреться. В этом отношении он является полностью безопасным. Еще одним немаловажным достоинством считается отсутствие нагревательных поверхностей у такого прибора, которые очень «любят» ломаться или об них можно обжечься. Разъемные соединения здесь не используются, а потому исключена возможность протечек. Накипи в котле также не образуется, потому что он постоянно вибрирует. Вибрирует не значит шумит – индукционный котел совершенно бесшумный, и его можно устанавливать в любом помещении.

Подытожит тему эффективности и простоты работы индукционного котла видеоролик ниже:

Особенности и предостережения

Поскольку индукционные нагреватели со сварочным инвертором, сделанные своими руками, не могут самостоятельно управлять температурой воды, то в первозданном виде они являются источником повышенной опасности. Поэтому устройство требует доработки, а именно — добавлением устройств контроля и автоматики. Для начала на выходе из трубы надо установить стандартную группу безопасности, включающую в себя манометр, воздухоотводчик и предохранительный клапан.

Чтобы избежать перегрева, следует снабдить нагреватель устройством аварийного отключения, управляемым от термостата. Если у вас имеются хорошие навыки в области сборки электрических схем, для управления нагревом вы можете задействовать терморегулятор с датчиком температуры воды и реле, размыкающим цепь при достижении установленной температуры теплоносителя.

Минус данной конструкции заключается в ее малой эффективности, да и надежность аппарата под вопросом. Дело в том, что в заводских котлах вода проходит через теплообменник свободно, а у нас на ее пути возникает препятствие в виде кусков катанки. Они перекрывают все сечение трубы и создают высокое гидравлическое сопротивление. Да и в случае нештатной ситуации авария чревата разрывом пластика и возможным коротким замыканием из-за потока горячей воды.

Надо сказать, что переделка сварочного инвертора в индукционный нагреватель нецелесообразна еще и потому, что тепловая мощность устройства будет ограничена максимальной электрической мощностью инвертора. Обычно имеющегося в доме аппарата хватит на обогрев комнаты площадью 25—30 м2 в лучшем случае, да и чем вы станете выполнять сварочные работы все это время? По сути, такой нагреватель использовать можно, но только в исключительных случаях как способ временного отопления.

Сборка простого индукционного котла своими руками

Для большей экономии можно собрать индукционный котёл своими руками. Однако стоит учитывать, что это дело непростое, и без минимальных навыков здесь не обойтись. Потребуются знания как в сборке и монтаже, так и в электронике. В идеальном варианте необходимо провести точные расчёты, чтобы по итогу вышел прибор, который полностью удовлетворит ваши потребности и не выйдет из строя при первом же включении.

Устройство

Как видно из названия, такие котлы работают на основе возникающей электромагнитной индукции, которая, в свою очередь, способствует образованию вихревых токов

Самый простой индукционный котёл включает в себя следующие элементы:

• катушка;
• теплообменник;
• клеммная коробка;
• шкаф управления;
• входной и выходной патрубки.

В промышленности индукционный котёл обыкновенно представляется теплообменником, выступающим в роли сердечника, с обмоткой, соединённой с высокочастотным преобразователем.

Внутри теплообменника в обязательном порядке располагается теплоноситель, нагрев которого и происходит под действием вихревых токов. Подключение насоса позволяет избежать именно разница между температурами входного и выходного патрубков для теплоносителя – благодаря ей происходит естественная циркуляция теплоносителя в котле.

В роли теплоносителя можно использовать практически любую жидкость. Часто заливают антифриз и масло, однако, в целях экономии с этой целью можно применять и обычную воду. Её даже при этом необязательно подвергать какой-либо очистке, так как система постоянно вибрирует на высоких частотах, и у накипи просто нет возможностей для осаждения. Это же касается и другим примесей.

В качестве внешней оболочки лучше всего отдать предпочтение металлу, не экономя на изоляции: как тепловой, так и электрозащитной.

По форме котла ограничений нет. По сравнению с электрическими в индукционных нет надобности устанавливать бак, поэтому они и отличаются своими скромными размерами.

Схема и чертежи

Умелые ручки давно уже увлекаются сборкой индукционных котлов на дому. Они перебрали массу вариации, многие из которых пусть и интересны, но не обладают должной пользой или безопасностью. Тем не менее удачные модели довольно быстро набрали популярность в интернете

Им отдают предпочтение не только те люди, которые увлекаются сборкой котлов ради увлечения, а также те, кому важно использовать прибор по его первостепенному назначению – для обогрева дома. Наибольшую популярность приобрели следующие варианты:

1. С использованием питания от сварочного инвертора. Это считается простым вариантом для самостоятельной сборки индукционного котла, однако, потребуется уделить много внимания и сил высокочастотному преобразователю – именно в качестве него и используют сварочный инвертор.
2. На основе индукционной плиты. Этот метод выгодно использовать, если у вас есть ненужная индукционная плита. Приобретать её для такой цели явно нерационально. Для этого необходимо разобрать её и достать медную проволоку – она и послужит обмоткой в индукционном котле. Панель управления перенастраивается для котла, чтобы его можно было использовать для регулировки мощности.

Как сделать своими руками

Собрать простой индукционный котёл можно и без использования инвертора или плиты. Они, по сути, лишь заменяют некоторые элементы.

Чтобы всё получилось, нужно строго придерживаться алгоритма действий:

Нарежьте нержавеющую проволоку с диаметром 7–8 мм на куски по 5 см. Подберите пластиковую трубу диаметром около 50 мм. Она потребуется для сборки корпуса. На дно трубы установите мелкоячеистую сетку из металла. Заполните трубку нарезанной проволокой (это выступит в роли металлического лабиринта), сверху также прикройте сеткой

При этом важно подобрать материалы так, чтобы проволока не пролезала сквозь ячейки сетки. Плотно намотайте на трубу не менее сотни витков медной проволокой

Обмотка должна быть максимально аккуратной! К нагревателю прикрепите патрубки, которые впоследствии будут соединять его с отопительной и водопроводной системами дома.

Самодельные варианты

Составляющие элементы

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

• Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
• От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
• Из обоих полученных фрагментов трубы отрезается одна стенка.
• Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
• Аналогично устанавливается второй отрезок трубы с противоположной стороны.
• В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
• Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

Заключение

Индукционный водонагреватель может работать от однофазного, а также трехфазного электропитания. Кроме того, вы сможете позволить себе роскошь: постоянную подачу горячей воды в любое время в течение дня.

Кроме того, это выгодное устройство, так как имеет интегрированную систему. В этом проточном водонагревателе первый литр воды нагревается до 40С в течение нескольких минут. Технически несложное оборудование, разработанное своими руками. Подогреватель воды от индукции не только даст вам хороший контроль температуры, но также позволит регулировать мощность, которую он потребляет.
