Как правильно сделать вентиляцию в сарае

Как обустроить естественную вентиляцию в сарае?

Первым делом нужно разобраться, что вообще из себя представляет естественная вентиляция. Если говорить совсем просто, то при такой схеме воздух поступает внутрь и выводится в окружающую среду без сторонних устройств (вентиляторов).

Плюсы такого варианта:

• очень простой способ вентилирования, который можно обустроить самому;
• для монтажа не требуется никакого дополнительного оборудования (вентиляторов).

Из минусов:

• плохая производительность в теплые сезоны (то есть когда уличная температура превышает температуру в проветриваемом помещении, либо они равносильны);
• существенно ухудшить работу естественной вентиляции могут различные погодные условия (бури, метели, даже направление ветра может негативно сказаться на работоспособности системы);
• далеко не всегда такая система позволяет обновлять нужное количество воздуха.

Схема естественной вентиляции Большую часть информации о том, как обустроить такую систему можно получить из картинки выше. В целом система работает за счет разницы температур и давления внутри проветриваемого помещения и в окружающей среде.

Начинать монтаж нужно с закладки приточного и вытяжного каналов.

Приточный канал оборудуется следующим образом: при кладке стены (если система планируется на этапе строительства) пропускают один кирпич (то есть в кладке образуется отверстие в 1 кирпич). Есть и второй способ: монтаж воздуховода с применением трубы необходимого диаметра. То есть в стене сверлится отверстие, и в него вставляется кусок круглой трубы.

Монтировать точку притока нужно на уровне 35-50 сантиметров от земли. Со стороны улицы необходимо поставить защитную решетку: она будет защищать канал от различного мусора, а также от насекомых и грызунов, которые могут проникать внутрь. Внутри помещения может устанавливаться клапан, который регулирует уровень поступления воздуха (нужно на зимний период), вплоть до полного закрывания. Как вариант, приток можно организовать и через дверь, сделав под ней щель, или установив в дверное полотно переточную решетку. Щель под дверью является менее удобным вариантом, так воздуха через нее может поступать недостаточное количество, и его нельзя регулировать.

Вытяжной канал (по сути просто труба, которая проходит из помещения через перекрытие и через крышу, и сверху прикрывается дефлектором) устанавливают на противоположной стороне от притока. Таким нехитрым способом удается ликвидировать проблему появления мертвых зон (где будет плохо проходить циркуляция воздуха).

Для усиления тяги необходимо выводить вытяжной канал повыше над крышей. Для предотвращения образования в зимнее время воздушных пробок обязательно утеплите трубу.

Если сарай имеет большую площадь, или состоит из нескольких помещений, то точек притока рекомендуется делать несколько.

Обустройство малого коровника

Оборудовать специальными шторами можно не только помещения животноводческих ферм. Любые частные «маленькие» коровники, рассчитанные на содержание менее десятка голов, также станут более комфортными и эффективными при условии использования изделий

Выбирая, как сделать вентиляцию в коровнике, владельцы хозяйств редко обращают внимание на специальные шторы, как достаточно удобный климатический инструмент. Обычно частный выбор ограничивается поиском приточно-вытяжной конструкции, состоящей из двух воздуховодов достаточного сечения

Обычно частный выбор ограничивается поиском приточно-вытяжной конструкции, состоящей из двух воздуховодов достаточного сечения.

На окнах в коровнике своими руками можно установить шторы с ручным или автоматическим управлением, значительно улучшив тем самым механизм терморегуляции и контроля состояния воздуха в помещении. В совокупности с вентиляцией шторы позволят обеспечить эффективное управление воздушными массами. Конечно, далеко не всегда подобное объединение в частном случае является рентабельным. Но если после устройства воздуховода проблема нормального состояния атмосферы не решена полностью, данный вариант станет оптимальным.

Разведение животных является сложным процессом, не только сопряженным с ежедневным уходом за ними, но и требующим создания оптимальных условий для их содержания. Не последнюю роль в формировании микроклимата сарая для животных играет циркуляция воздушных масс. Именно она обеспечивает приток свежего воздуха в помещение, и способствуют выведения продуктов жизнедеятельности поголовья. При этом вентиляция в сарае своими руками, схема которой может быть достаточно разнообразной, в наибольшей мере способствует формированию максимально комфортных условий для содержания животных.

Приточно-вытяжная система своими руками

Прежде чем сооружать вентиляционную систему, определяются с ее видом, обзаводятся нужным инструментом и стройматериалами.

Приточно-вытяжная система – основательный вариант. Ее принцип – организация притока/вытяжки воздушных масс. Она эффективно работает весной-осенью:

1. Для того чтобы соорудить ее, покупают две трубы. Их диаметр должен составлять 20 см, а длина – 200 см. Первая труба будет отвечать за приток свежего воздуха, а вторая – за его отведение.
2. Первую устанавливают над местом, где курицы редко бывают, а вторую закрепляют над насестом.

Механическая

ВНИМАНИЕ: Очень редко новички-заводчики делают в курятнике механическую вентиляцию. Она нужна лишь тогда, когда площадь помещения большая и поголовья много.

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него

В этом случае нельзя решить проблему с притоком свежего воздуха пробиванием окна, если только не купить осевой вентилятор и не закрепить внутри него.

Вентилятор в курятнике включают при необходимости. Для снижения затрат на электроэнергию редко оснащают его датчиком климата для автоматического контроля над влажностью и температурой воздуха.

Процесс установки оборудования:

1. Выбор идеального места для устройства окна.
2. После того как сделают окно, покупают обычный или осевой вентилятор.
3. Монтаж вентилятора в форточку. С его установкой справится любой птицевод, обладая минимальными знаниями и навыками.
4. Проверка работы вентилятора. Запуск вручную.
5. Установка, если понадобится, дополнительных датчиков, чтобы следить за влажностью воздуха в помещении. Минус этого действия – появление затрат на электроэнергию.

Смотрите видео об установке механической вентиляции в курятнике:

Естественная конструкция

Если площадь курятника небольшая, то для воздухообмена достаточно обычной вентиляции. Во-первых, она не создаст серьезную брешь в бюджете. Во-вторых, с ее устройством справится даже непрофессионал. Понадобится лишь прорубить форточку в стене или в потолке. При потолочном размещении окна решают проблему с освещением:

1. Для устройства естественной вентиляции сооружают вертикальный канал с квадратным сечением. Его оптимальный диаметр – двадцать на двадцать см.

   Доски – основной материал, который понадобится при строительстве.

2. Внутреннюю область разделяют на 2 части. Верхний выход закрывают, тщательно промазав стенки герметиком и выкрасив их. В нем же делают отверстия.
3. Свежий воздух попадает по продольному отсеку с подветренной стороны, а по второму выводится на улицу.

Из пластиковых труб

Хорошо зарекомендовала себя вентиляция из пластиковых труб. Ее используют в небольших по площади помещениях:

1. Для этого берут 2-метровые трубы с диаметром около двадцати сантиметров.
2. После этого делают отверстия в потолке. Первое должно быть над насестом, а второе – в месте, где куры проводят меньше времени. Диаметр отверстий – такой же, как у труб.
3. Закрепляя трубу над насестами, следят за тем, чтобы она была выше крыши курятника на 1,5 м, а вот во внутреннем помещении достаточно обеспечить ее выведение на 0,3 м.
4. Вторую трубу закрепляют в 0,2 м от пола. Она нужна для обеспечения попадания свежего воздуха внутрь.
5. Труба над насестами отводит теплый воздух с парами аммиака.
6. Над обеими трубами снаружи закрепляют специальные «зонтики» для предупреждения случаев попадания в них снега и капель дождя.

Смотрите видео о вентиляции в курятнике из пластиковых труб:

https://youtube.com/watch?v=GR9KeAcYKMk

Нормы и принципы устройства вентиляции

В нежилом помещении, где будут держать вещи, вентиляционная система должна быть кратной 1. Это означает, что в течение 60 минут воздух в сарае должен полностью поменяться. Вентиляция согласно этой технологии должна иметь производительность, которая превышает объем на 15-30 пунктов. Если внутри будут храниться предметы, которые приходят в непригодность от высокого уровня влажности, кратность циркуляции следует увеличить в полтора или два раза. Подробнее нормы вентиляции склада мы рассмотрели в этом материале.

В случае с небольшими частными хозяйствами, когда в помещении содержатся различные животные – от быков до овец, кратность воздухообмена должна равняться 4. Этот показатель также могут использовать и владельцы мини-ферм, где всего две-три коровы или десять кроликов.

Но для большого количества скота создание оптимальных условий предполагает не только ориентирование на кратность воздухообмена

В этом случае важное значение имеют температура и влажность. Оптимальный уровень влажности – около 80. Определить коэффициент можно с помощью психрометра

Определить коэффициент можно с помощью психрометра.

Уровень показателей будет отличаться для разных животных – к примеру, стандартная температура содержания КРС составляет 8-10 градусов при уровне влажности в 70%. Более детально о вентиляции коровника можно прочесть в другой нашей статье.

Приведенные данные используются в крупных животноводческих комплексах с современными системами вентиляции и отопления. В обычном сарае на дачном участке создать аналогичные условия будет гораздо дороже и сложнее.

Обустройство естественного воздухообмена

Этот вариант можно назвать самым простым и дешевым, но и наименее эффективным. Ведь естественная вентиляция во многом зависит от расположения здания, а также погодных условий.

Обустроить ее можно следующим образом:

• Приток воздуха обеспечивается через щель под дверью или окно. Также вентиляционная система может включать приточный клапан, размещенный в нижней части стены или решетку в двери.
• В качестве вытяжки желательно использовать трубу, выведенную на улицу через крышу или стену под потолком. Наружное отверстие должно располагаться выше конька крыши. Для улучшения тяги сверху на отверстии следует установить дефлектор.

Но естественная схема вентиляции подходит далеко не для всех помещений. В некоторых случаях она только усугубит проблемы.

Нежелательно выбирать этот способ воздухообмена в следующих случаях:

• Если площадь сарая составляет более 30 квадратных метров.
• Вокруг здания расположены более высокие постройки или же растут ветвистые деревья. Вытяжная вентиляция будет плохо работать если участок, на котором расположен хозяйственный двор, находится в низине.
• Отсутствует фундамент или он не гидроизолирован и не утеплен.
• Внутри помещения высокий уровень влажности. При естественной вентиляции влажность будет повышаться во время осадков еще больше.
• На потолке и стенах здания конденсируется влага, а это значит, что решить проблему можно только с помощью внешнего утепления постройки.

Нежелательно также использовать только этот тип вентиляции, если в помещении будут жить животные круглый год или же храниться предметы, которые боятся плесени.

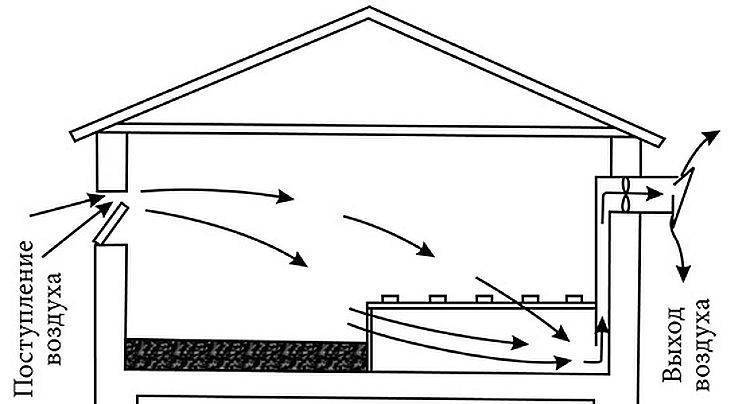

Схема принудительной вентиляции

Механическая система обеспечивает принудительную циркуляцию воздуха независимо от погодных условий.

В сараях небольшой площадью вентиляцию можно обустроить своими руками: на вытяжку монтировать вентилятор, а приток оставить естественным.

В сарае для животных сделать вентиляцию самостоятельно не так уж и сложно:

• Приток обеспечивается через окно или щель под дверью. В нижней части стены можно установить приточный клапан или монтировать решетку в дверь.
• Для выведения воздуха используется труба, которую желательно установить через стену под потолком или крышу. Во внутренней части должен быть размещен канальный вентилятор. Сверху элемент следует прикрыть защитным колпаком.

Самостоятельную установку вытяжной трубы проще всего выполнить следующим образом – вывести трубу через стену под потолком. В таком случае не понадобится герметизация отверстия, проходящего через крышу. Монтировать принудительную вытяжку в небольшом сарае следует напротив притока, то есть на противоположной стенке.

По сути, единственное отличие по сравнению с естественной системой – это установка вентилятора в вытяжную трубу. Для сарая небольшой квадратуры достаточно устройства с небольшой мощностью, цена такого агрегата составит около 5 тысяч рублей. Даже при непрерывной его работе расходы на электроэнергию составят всего пару сотен рублей в месяц.

Почему появляется конденсат?

Возможные причины

К основной причине появления конденсата относят низкую температуру поверхности, при совмещении с которой пар, который содержится в воздухе, оседает на потолочном покрытии. Мастера устанавливают широко распространённые первопричины образования излишней влаги:

• плохо спроектированная и непродуманная конструкция вентиляции;
• отсутствие или неполная защита изоляционного слоя;
• неверное расположение изоляционных слоёв.

Несмотря на то что с каждым днём строительный рынок расширяется, создаются новые технологии ремонтных работ, а конкуренция среди специалистов растёт, сегодня вовсю практикуется строительство, которое пренебрегает важными требованиями застройки, к примеру, в дома закладываются минимальные по величине отверстия для обеспечения вентиляции.

Объясняется это тем, что подобная методика позволяет сэкономить на отоплении для коттеджа или многоэтажки. Дом сдаётся в эксплуатацию, потребитель оплачивает услуги и сталкивается с проблемой, которая становится его личной. Излишняя жидкость, содержащаяся в воздухе, не в состоянии проникнуть через малюсенькие щели, а значит, ей остаётся только осесть на внутренней отделке потолка.

Некоторые здания вовсе не имеют теплоизоляции и лишены малейшей влагозащиты. Любой перепад температур извне влечёт за собой появление капель.

Конденсат, возникший на потолке, приводит к образованию плесени, а следовательно, и к дорогостоящему ремонту

Случается и так, что застройщик схитрил при выборе утеплителя и преднамеренно заложил дешёвый, но некачественный материал, впоследствии ведущий к промерзанию потолочного покрытия и соответственно образованию конденсата

Именно поэтому при покупке нового жилья или его постройке следует уделить данной проблеме должное внимание. Помните, что микроклимат, царящий в помещении, влияет на здоровье лиц, проживающих в нём

Когда при проведении ремонта одни места более утеплены и защищены, а другие нет, создаётся перепад температур, и конденсат проступит именно на холодных участках. Такие огрехи происходят в домах, на которых крыша наклонена под большим углом. Любая, даже самая качественная гидроизоляция с течением времени рискует попросту скатится вниз, а значит, снова появятся вышеуказанные холодные места.

Как можно избежать неприятной ситуации?

Поскольку многие уже столкнулись с конденсатом на потолке, опытные мастера выделили ряд рекомендаций, которые помогут тем, кого ещё не постигла участь борьбы с надоевшей влагой.

Всегда проверять вентиляцию

Обратив внимание на такой, казалось бы, незамысловатый аспект, вы убедитесь, что большинство вентиляционных систем в городских квартирах работают не в полную мощь, а некоторые вовсе не работают, и уже давно.
Определять показатель влажности в комнатах. Если уровень превышает разрешённые 40%, капли образуются именно по этой причине.
Проверяйте качество использующихся утеплителя и влагоизоляции

На устранение этого недостатка потребуется гораздо больше затрат, процесс этот трудоёмкий и основательный.

Природная вентиляция

Вентиляция в курятнике своими руками – это просто и доступно. Для небольшого птичника можно оборудовать несложное устройство, которое обеспечит вытяжную природную тягу. Она обеспечивается форточкой, которая расположена над дверью курятника или непосредственно в крыше помещения. Использование этой вентиляции морозными зимами запрещена, причины — вероятность обморожения птицы.

Приточно-вытяжная система

Для зимнего периода необходимо выбрать подходящую вентиляционную систему, установить ее по правилам. Оптимальным вариантом является устройство, которое обеспечивает одновременно приточную и вытяжную вентиляцию. Это даст возможность на протяжении года домашней птице хорошо развиваться и нестись.

В птичнике площадью 20 кв. м (на сто птиц голов) устройство оборудуется следующим образом:

• нужно взять два отрезка двухметровой пластиковой трубы в диаметре 20 см, они будут обеспечивать приток и отток воздуха;
• каждую трубу необходимо установить в противоположных углах, чтобы воздушный поток охватывал практически всю площадь помещения;
• вытяжная труба устанавливается возле насеста птиц: нижняя часть в двадцати сантиметрах от потолка, а верхняя – на высоте полтора метра над уровнем крыши;
• приточная труба располагается в наиболее дальнем от насеста кур углу (в зимний период морозный воздух не будет обдувать пернатых): нижняя часть трубы от двадцати сантиметров от пола, а верхняя – на высоте тридцать сантиметров над уровнем крыши;
• на верхние отверстия пластиковых труб, как вытяжных, так и приточных, можно надеть специальные зонтичные шапки, которые будут служить защитой от осадков.

Труба из пластика или метала утепляют, потому что в зимнее время ее стенки будут собирать конденсат. Постепенно этот конденсат в виде намерзающего льда сузит просвет трубы, а со временем полностью перекроет его. В результате домашний птичник останется без вентиляционной системы.

Для регулирования интенсивности вентиляционных устройств в курятнике на трубах устанавливаются специальные заслонки. Приточными и вытяжными трубами можно добиться хорошей природной вентиляции и создать оптимальные условия для содержания кур разных пород, в том числе бройлеров, перепелов.

Чтобы содержать кур разных пород, в том числе и бройлеров, для обустройства вентиляции можно использовать приточные и вытяжные трубы

Устройство с использованием ветровой силы

Ветер – природный поток воздуха, который можно использовать в процессе оборудования системы вентиляции. Оригинальное вентиляционное устройство работает от ветровой силы, по вытяжному принципу природной тяги, происходит естественный воздухообмен. Такая вытяжка удобна в помещении не больше восьми квадратных метров.

Как правильно сделать такое устройство? Построить ее можно следующим образом:

• из деревянных досок соорудить канал вертикальной формы в виде квадрата размером 20х20 сантиметров;
• разделить короб на два отдела;
• верхний выход закрыть, а наружные стенки промазать специальным герметическим веществом и покрасить;
• в боковых стенках короба высверлить небольшие отверстия.

По одному сектору воздух перемещается в курятник, а по второму выходит наружу.

Строительство свинарника: обустройство

После того, как были завершены работы по возведению самого сарая, приступаем к его внутреннему обустройству. От его качества будет зависеть здоровье и продуктивность поголовья, поэтому ни в коем случае нельзя пренебрегать правилами обустройства, приведенными ниже.

Отделочные работы

Даже если вы собираетесь содержать свиней исключительно в теплое время года, необходимо провести тепло- и гидроизоляцию стен. Для наружного утепления можно использовать минеральную вату или листы пенопласта.

Внутри стены нужно обшить прочными деревянными досками. Это защитит животных от сквозняков и повышенной влажности. Для дезинфекции и предотвращения развития грибка все внутренние поверхности нужно побелить известью.

Ставим перегородки

Перегородки в свинарнике потребуются лишь в том случае, если вы собираетесь содержать большое поголовье (рисунок 4). К примеру, для одной особи, предназначенной для откорма, будет достаточно небольшого станка, площадью около 2,5 квадратных метров.

Рисунок 4. Примеры загонов

Взрослым хрякам требуется больше пространства – 3-4 квадратные метра, а свиноматке с поросятами понадобится отдельный загон, площадью не менее 5 квадратных метров.

Перегородки, как правило, делают из деревянных брусьев. Также необходимо предусмотреть место для кормушки, поилки и зону отдыха, а в передней части загона нужно обустроить дверь, чтобы свиней можно было свободно выпускать на выгул.

Вентиляция в сарае для свиней

В небольших свинарниках специально обустраивать вентиляцию нет необходимости. Если в помещении содержится не более двух особей, свежий воздух будет поступать через открытое окно или дверь, но для большого поголовья естественной вытяжки будет недостаточно. Единственным выходом станет обустройство приточно-вытяжной вентиляции (рисунок 5).

Рисунок 5. Принудительная вентиляция в сарае

В среднем, на каждые 30 метров площади должна быть предусмотрена одна приточная и вытяжная труба. Их выводят на улицу, чтобы теплый воздух изнутри выводился наружу, а свежий поступал через приточное отверстие. С наружной стороны на трубах устанавливают козырьки, которые предотвратят попадание влаги внутрь.

Освещение

В летнее время свиньям будет достаточно естественного освещения, но если животные будут содержаться зимой, в сарае нужно повесить одну или несколько лампочек. Для домашнего хозяйства подойдут обычные лампы накаливания, но для содержания большого поголовья лучше приобрести лампы дневного света.

В зимнее время продолжительность светового дня должна составлять не менее 12 часов. Только в таких условиях жизнеспособность и продуктивность животных будет на высоком уровне.

Отопление

Теплый свинарник – важное условие для выращивания не только поросят, но и взрослых особей. Отопление требуется только в зимнее время для поддержания оптимальной температуры внутри. Для этой цели можно использовать паровой или газовый котел

Применять электрообогреватели целесообразно только в небольших помещениях

Для этой цели можно использовать паровой или газовый котел. Применять электрообогреватели целесообразно только в небольших помещениях.

Однако, если в хозяйстве содержатся только взрослые особи, можно обойтись только утеплением самого помещения. В процессе жизнедеятельности свиньи вырабатывают достаточно много тепла, и даже в мороз температура в свинарнике не опустится ниже 20 градусов. Но в станках для содержания молодняка температура должна быть выше, поэтому в них дополнительно устанавливают обогреватели.

Как рассчитать размеры свинарника?

Чтобы правильно спроектировать будущее строение, необходимо определиться с его размерами. Как рассчитать площадь и высоту сарая, рассмотрим отдельно.

Площадь

Считается, что на одно животное должно приходить порядка 3-5 кв. м. Так, если требуется возвести свинарник на 10 голов, то его площадь должна быть не менее 30-40 кв. м. Однако для более точного расчета площади помещения желательно учитывать возраст животных, а также способ их содержания – племенной или на откорм. Стандартные нормы приводятся в таблице:

Поголовье	Количество животных в станке	Площадь станка
при племенном содержании	при содержании на откорм
Хряки	1	8 кв. м	8 кв. м
Свиноматки:
холостые и супоросные до 2 месяцев	4	3 кв. м	3 кв. м
супоросные на 3 месяце	2	6 кв. м	3,5 кв. м
подсосные с поросятами	1	10 кв. м	7,5 кв. м
Поросята:
молодняк до 5 месяцев	10-12	0,6 кв. м	0,5 кв. м
племенные хряки в возрасте 5-8 месяцев	2-3	1,15 кв. м	—
откормочные поросята в возрасте 5-6 месяцев	20	—	0,7 кв. м
откормочные поросята в возрасте 6-10 месяцев	15	—	1,0 кв. м

Для примера рассчитаем оптимальные размеры свинарника на 100 голов. Допустим, в стаде имеется 5 свиноматок, 90 поросят, 1 хряк-производитель и 3 племенные свинки. Поросята предполагаются от 2 опоросов в год, поэтому их нужно содержать в разных по площади станках. Исходя из этих данных, расчет производится в таком порядке:

1. Рассчитать площадь для каждой категории животных:
   • для свиноматок с поросятами – 5х10 кв. м = 50 кв. м;
2. для хряка – 1х8 кв. м = 8 кв. м;
3. для поросят старших и младших – 45х1 кв. м + 45х0,5 кв. м = 67,5 кв. м;
4. для молодых свинок – 3х1,15 кв. м = 3,45 кв. м.
5. Сложить все полученные значения – 50+8+67,5+3,45 = 128,95 кв. м.
6. Рассчитать длину и ширину используемой под станки территории. Допустим, станки глубиной 3 м будут располагаться в 2 ряда, а вдоль стенок будут организованы проходы – 2 продольных и 1 поперечный. Для расчета длины свинарника нужно вычисленную площадь поделить на удвоенную глубину станка и прибавить ширину проходов: 130/(3х2)+1,5 = 23 м. Что касается ширины, то расчеты таковы: 3х2+2+2 = 10 м.

Таким образом, оптимальная площадь свинарника на 100 голов – 130 кв. м, длина и ширина – 25 м и 10 м соответственно.

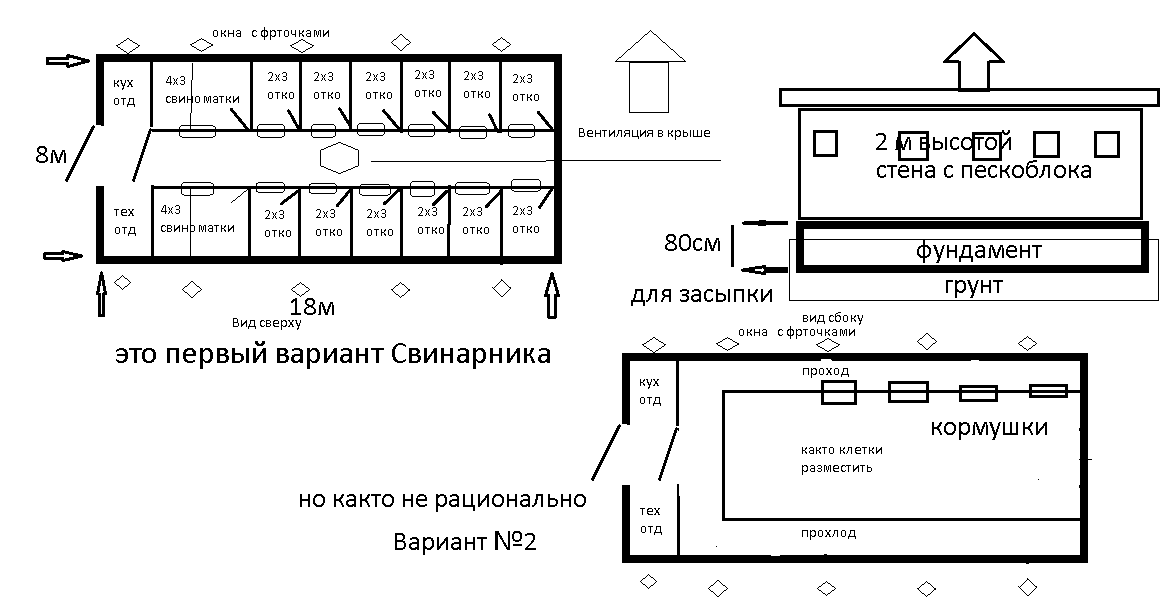

Вот примеры чертежей свинарников:

Высота

При определении высоты помещения нужно учитывать такие нюансы:

• если постройку планируется выполнить без потолка с открытыми балками, максимальная высота стенок – 2,6 м;
• если в целях утепления под кровлю будет уложена теплоизоляция, оптимальная высота помещения у стен до балок – 1,8 м;
• если потолки будут плоскими, их нужно монтировать на высоте минимум 2,2 м.

В любом случае высота наружных стен свинарника не может быть меньше 1,6-1,8 м, иначе воздух в помещении будет плохо вентилироваться. Самая же высокая точка перекрытия должна находиться на уровне 2,2-2,6 м. Саму кровлю лучше делать 1- или 2-скатной.

Как правильно рассчитать размеры свинарника, чтобы изготовить его из досок, узнайте из видео ниже:
