Схема подключения IP камеры видеонаблюдения

Способы подключения и схемы настройки

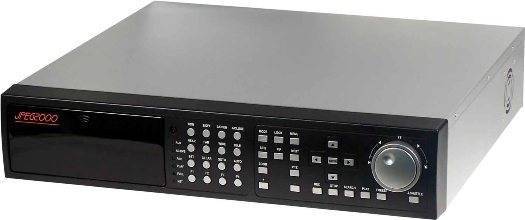

Видеорегистратор для камеры наблюдения Камеры можно напрямую подключать через мультиплексор, который является устройством для синхронной передачи нескольких видео на один экран. Применяется матричный коммутатор для разделения изображений и вывода каждой картинки на свой монитор.

Устройства фиксации данных на жестком диске делятся на типы:

• видеосерверы работают с Linux или Windows и содержат плату захвата видео для аналоговых моделей;
• видеорегистраторы представлены устройствами Stand-alone, non-PC, DVR.

Настройка видеонаблюдения проводится с применением других установок, которые решают отдельно взятые задачи. IP-камеры снабжаются ячейкой памяти, где ведется запись и резервируется запись на случай поломки основного блока фиксации.

Через интернет

Камера, подключенная к интернету через роутер Популярным является подключение видеонаблюдения к сетевому проводу провайдера. Способ реализуется с выделением IP адреса пользователя, который присваивается следящему устройству. Уличную камеру нужно подсоединить к компьютеру и ввести адрес в браузерной строке. IP данные камеры можно узнать в инструкции пользователя на ярлыке изготовителя.

Пользователь заходит в раздел настроек сети после открытия интерфейса и вручную вводит IP адрес или ставит отметку об автоматическом получении. Ему становится доступен порт входа (чаще бывает открыт под № 80). Задается пароль и логин для личного входа в сетевой портал, затем модуль отключается от гаджета и кабель интернет провайдера подключается к камере.

К компьютеру

Компьютерный видео сервер принимает, хранит, обрабатывает видео или аудио, управляет схемами безопасности.

Устройства различаются параметрами:

• применения — по типу вещания, по запросу, в схемах видеонаблюдения;
• интерфейса — передача потоков через IP или ASI;
• типу вывода и ввода — аналоговый или цифровой;
• возможности синхронизации;
• вероятности локальной сохранности сведений.

Подключение к монитору и телевизору

Подключение камер наблюдения к мониторам Изображение выводится на телевизионный экран, события транслируются в реальном времени. Потребуется камера, модуль питания, контакты для подсоединения, монтажное крепление и кабель, затем можно выполнить монтаж видеонаблюдения своими руками.

Место выбирается так, чтобы объект наблюдения большую часть времени находился в центре фокуса. При этом учитываются ветви деревьев, отдельно стоящие предметы, загораживающие обзор. В объектив не должны попадать солнечные и световые лучи, т. к. изображение будет засвечено.

Для работы с монитором используются камеры с углом обзора 70 – 100°. Аналоговые модели подключаются к телевизору через композитный вход AV, который есть на всех приемниках. Для устаревших экранов применяется переходник SCART – AV.

Что означают светодиоды камеры?¶

На Wi-Fi-камере есть два светодиода: над объективом и в правой верхней части камеры.

Над объективом расположен красный диод ИК-подсветки, который позволяет камере «видеть» ночью. Он включается автоматически, когда в помещении становится темно.

В правой верхней части камеры расположен сигнальный светодиод. По нему можно определить, подключилась ли камера к Wi-Fi-роутеру. Через две минуты (не раньше) после включения камеры светодиод покажет статус подключения:

Если диод горит синим, камера успешно подключилась к роутеру

Обратите внимание, что это не означает, что у роутера есть доступ в Интернет.
Если диод мигает красным, камера не смогла подключиться.. Проблемы с подключением могут возникнуть из-за того, что:. Проблемы с подключением могут возникнуть из-за того, что:

Проблемы с подключением могут возникнуть из-за того, что:

• камера находится далеко от Wi-Fi-роутера и не может получить стабильный сигнал,
• камере через QR-код передали неверные название или пароль от Wi-Fi сети (название Wi-Fi-сети и пароль чувствительны к регистру),
• камере через QR-код передали название и пароль от Wi-Fi-сети, вещающей на частоте 5GHz, вместо 2.4GHz,
• алгоритм шифрования Wi-Fi-сети не AES,
• Wi-Fi-роутер не раздает Wi-Fi (например, он обесточен).

Кабель для подключения

Два разных формата видеонаблюдения подключаются разными кабелями. Цифру IP подключают обычной витой парой.

Это стандартный провод, которым мы пользуемся в интернет модемах с разъемами RJ45.

А вот для AHD видеонаблюдения требуется комбинированный кабель. Например, марки КВК.

У него внутри идет коаксиальный (антенный) провод, плюс два медных проводника на питание.

Продается он и в готовых для подключения бухтах. Питание снимается со штекерных разъемов мама-папа, а на коаксиалке стоит разъем BNC.

У кого-то может возникнуть вопрос, а можно ли использовать витую пару для подсоединения AHD? Да, для этого существуют специальные переходники.

Подсоединение видеокамер к компьютеру

При подсоединении механизма к компьютеру имеется возможность записывать полученную информацию на жесткий или съемный диск. Преимуществом является возможность программирования устройства (например, настроить определенное время ведения съемки). Выделяют три основных способа подключения видеоустройства к компьютеру.

Плата видеозахвата насчитывает до 16 видеовыходов. Такое количество выходов обеспечит подключение целого комплекса видеонаблюдения. В комплекте с платой можно приобрести специализированное программное обеспечение. С его помощью можно осуществлять управление системой и расширить ее функциональный набор.

Подсоединить видеокамеру можно к компьютеру посредством преобразователя USB. Такой вариант является самым бюджетным. При использовании подключения такого типа аналоговый видеосигнал может преобразовываться в цифровой. Для подсоединения видеоустройства к компьютеру используется видеосервер. С помощью этого механизма получаемый сигнал можно оцифровывать, тем самым улучшая качество изображения.

Для комплектации систем видеонаблюдения используют также IP видеокамеры. С их помощью можно вести контроль над происходящими событиями онлайн, посредством мировой паутины. Подключение таких механизмов позволяет просматривать видеоизображение с любого устройства (мобильного телефона на базе Андроид, компьютера, ноутбука и т. п.).

На видео – подключение камеры:

Проблемы с совместимостью ip-видеокамер

Существуют объективные технические причины, в соответствии с которыми невозможно подключить IP видеокамеру к DVR видеорегистратору, даже используя переходники с rj45 на bnc.  Главной причиной является способ передачи информации оказывающий прямое влияние на совместимость видеокамер и аналоговых видеорегистраторов. Всего, на данный момент, применяется 4 способа  передачи видеоданных которые характеризуются различным принципом разложения изображения. Как правило, они плохо совмещаются или полностью несовместимы между собой:

1. Трансляция аналогового сигнала с несжатым изображением. Разложение черезстрочное. Данный тип представляет собой традиционный телевизионный сигнал;
2. Прогрессивное построчное разложение с цифровой передачей данных пакетами. Передаваемая информация сжимается, Это позволяет осуществить двустороннюю передачу звука, а также команд управления камерой и поворотными устройствами. Передача осуществляется через цифровые кабеля Ethernet и оптоволокно;
3. Прогрессивные построчное разложение с последующей передачей цифрового сигнала самосинхронизирующегося несжатого изображение. Передач осуществляется через коаксиальный кабель с сопротивлением 75 Ом;
4. Прогрессивные построчное разложение передачей аналогового видеосигнала по коаксиальному кабелю;

Видеокамеры с различным способом передачи изображения нежелательно подключать к одному видеорегистратору. Результатом может стать появление эффекта интерлессинга то есть все поперечно движущиеся объекты могут быть смазанными.

Какие нужны программы

Наиболее популярными считаются камеры IP, работающие по локальной сети через роутер. Программное обеспечение подбирается с учётом вида камеры, которая устанавливается к системе.

Большинство изготовителей включают в комплект специализированное программное обеспечение, выполняющее множество полезных возможностей:

• транслируют видео с устройств непосредственно в сеть;
• активизируют режим записи во время включения датчика движения;
• записывают видео в установленные временные промежутки и многое другое.

Помимо программного софта, к комплекту, включающему в себя более 10 камер, специалисты рекомендуют использовать вспомогательные элементы и дополнительные приборы, а именно:

• бесперебойники;
• анти грозовую защиту;
• запоминающее устройство для сохранения информации.

Звук

Цифровые устройства имеют слоты для SD карточек, могут осуществлять запись на них, а также обычно со встроенными микрофонами, впрочем, толк от них небольшой, так как камеры преимущественно ставят на высоте.

AHD не снабжаются изначально функцией фиксации звука, но докупить отдельные микрофоны не составит труда. Такая компоновка практичная, так как пользователь сможет выбрать этот внешний элемент под свои потребности, под особенности помещения, вынести его на расстояние, если потребуется особое качество, например, установить возле кассы.

При установке камер на 2–3 метровой высоте и выше пользователь никогда не получит хорошее качество звука, поэтому для IP также может потребоваться докупать отдельный микрофон.

Бесплатные программы для видеонаблюдения

Программное обеспечение видеонаблюдения, как правило, имеет графический пользовательский интерфейс (GUI), который удобен для пользователя и легко адаптируется к масштабируемой системе видеосети. Некоторое программное обеспечение для наблюдения пользователю сотового телефона проверять камеры, перематывать назад и просматривать записанные кадры и даже изменять частоту кадров при просмотре любой камеры в беспроводной сети.

Самое основное программное обеспечение камеры IP-наблюдения обеспечивает просмотр в реальном времени, запись и извлечение видеоматериалов. Более продвинутые программные платформы предлагают одновременный просмотр нескольких камер и несколько режимов записи (включая непрерывную, запланированную и инициированную запись).

Другие функции могут включать в себя возможность обработки больших файлов изображений с высокой частотой кадров, возможностью быстрого поиска, контролем панорамирования / наклона / масштабирования, поддержкой звука и удаленным доступом через веб-браузер, а также сотовые телефоны и другие карманные устройства.

Ниже представлено бесплатное программное обеспечение, которым можно воспользоваться при построении собственной системы цифрового видеонаблюдения.

XProject Go. Имеется free-версия флагманского продукта XProject Go. Данная версия поддерживает максимум восемь IP-камер и один сервер, позволяет хранить архив на протяжении пяти дней.

ZoneMinder. Свободное программное обеспечение с открытым исходниками также подойдет для видеонаблюдения. Работает на любом дистрибутиве Linux.

Axxon Next. Разработчиком является российская компания ITV. Axxon Next – это открытая программная платформа с дружелюбным для пользователя интерфейсом.

Xeoma. Бесплатный режим дает использовать не более 8 источников видео и не более трёх модулей.

Цифровое видеонаблюдение

Основные функции и технические характеристики аналоговых систем рекомендуется изучать в сравнении с цифровым видеонаблюдением. Это оборудование появилось значительно позже аналогового, быстро завоевавшего широкую популярность. Самое первое цифровое видеонаблюдение стоило очень дорого, хотя уже тогда эти системы были более качественными и функциональными. Поэтому потребители в первую очередь старались использовать проверенный и дешевый аналоговый вариант.

Однако с течением времени возможности цифрового оборудования существенно возросли, а его стоимость значительно снизилась и почти сравнялась с аналоговыми системами. Качество цифровых видеокамер нельзя даже сравнивать с устаревшими моделями. Их устройство также имеет принципиальные отличия.

Работа IP-камер осуществляется по совершенно другой схеме. Световой поток после прохождения через объектив и линзы попадает на матрицу, обладающую повышенной светочувствительностью. С ее помощью выполняется преобразование светового сигнала в электрический. Далее после обработки сигнал поступает по витой паре или через Wi-Fi на мультиплексор и затем – на видеорегистратор. Здесь информация записывается на жесткий диск и транслируется на монитор.

ПОДКЛЮЧЕНИЕ IP КАМЕРЫ К РЕГИСТРАТОРУ

Регистраторы представляют собой специальные устройства, которые организуют работу IP камер, оцифровывая материал и записывая его на съемные носители. Любой современный видеорегистратор может работать с персональным компьютером в составе локальной сети или использоваться автономно.

Регистраторы оснащаются различными дополнительными возможностями, например, ведение записи только в случае движения в кадре (детектор движения). Как правило, сопровождаются программным обеспечением, которое дает возможность управлять устройством удаленно.

Стандартный режим работы предусматривает ведение записи круглосуточно. Современные модели отличаются высокой скоростью трафика. Могут быть соединены с мониторами, на которые в реальном времени выводится изображение. Кроме того, видео будет показано сразу с нескольких камер. Изучить можно и уже отснятый материал.

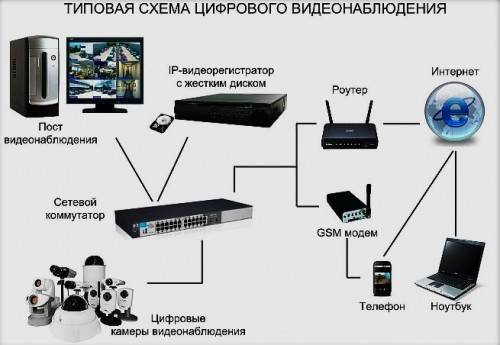

IP камеры подключаются к коммутаторам, те, в свою очередь, к порту LAN на регистраторе. В этом случае камеры получают питание от собственных адаптеров. Многие современные модели оборудуются портами PoE, что позволяет подключить камеры напрямую, обеспечив их энергией.

Такой способ избавляет от покупки роутера, но есть и нюанс. Следует учитывать, что одна камера занимает один порт PoE. То есть подключить можно определенное число устройств, сопоставимое с количеством портов.

Существуют также IP видеорегистраторы со встроенными коммутаторами. В этом случае каждая камера подключается по отдельной линии связи, что не всегда удобно.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Видеорегистратор

Исходя из разницы коннекторов вытекает разница и в подключении к видеорегистратору. Вот так например, выглядит задняя панель видеорегистратора под AHD формат.

А вот это классическое подключение кабеля от IP систем.

Как видите, здесь отсутствуют разъемы под камеры. Поэтому в данном случае вам требуется дополнительное устройство – коммутатор, хаб, роутер или свитч.

Именно к нему будут подключаться все видеокамеры, а он уже будет соединен с видеорегистратором.

Поэтому, если вы увидите, что в каком-то магазине IP регистратор стоит дешевле, чем AHD, сильно не радуйтесь. Это не означает, что вам удалось найти недорогую IP систему.

Просто вам не показали еще один важный комплектующий элемент, без которого невозможна полноценная работа.

Популярные модели

Предлагаем небольшой обзор самых популярных моделей документ-камер.

AVer Vision U50

Это одна из самых удобных портативных документ-камер. Разрешение составляет 5 мегапикселей, имеется встроенный микрофон, предусмотрена возможность записи видео, частота которого составляет 30 кадров в секунду. Благодаря этому камеру можно использовать не только для работы с документацией, но и для проведения видеоконференций. Устройство имеет опцию быстрого автофокуса, а также позволяет выполнять 8-кратное цифровое увеличение. Прибор часто используют вместе с интерактивной доской — для этого используют плагины AVerVision Flash или A+. Они позволяют записывать аудио- и видеоконтент в режиме реального времени, а также снимать изображение самого высокого качества.

При помощи специального программного обеспечения можно выполнять работу с различными эффектами изображения, например, замораживать определённый кадр видеоряда или сделать изображение черно-белым. При желании можно выполнить настройку баланса белого и экспозиции, а также добиться того, чтобы программа автоматически настраивала необходимые параметры. Прибор имеет гибкий штатив и светодиодную лампу, для максимального удобства перемещения предусмотрена ручка. Поддерживается работа с операционными системами Windows и MacOS.

Elmo MX-1

Эта камера объединяет компактные размеры и большие возможности, её разрешение составляет 4K, запись видео производится с частотой 60 кадров в секунду, все видеообъекты транслируются на дисплее без задержки во времени. Управление основными опциями документ-камеры можно выполнять как на панели, так и через компьютер.

Имеется возможность дополнительной установки любого программного обеспечения, которое позволяет увеличить функционал изделия. Головка документ-камеры вращается во всех направлениях, что в сочетании со штативом, регулируемым по высоте, позволяет с легкостью настроить необходимое положение.

Doko DC1310F

Эта камера является современной моделью, позволяющей осуществлять эффективную демонстрацию материала. Обычно используется в учебных заведениях, при проведении офисных презентаций, на выставках и всевозможных аукционах. Камера имеет матрицу с разрешением 13 мегапикселей, предусмотрен оптический зум, собственное 10-кратное увеличение. Матрица с объективом могут настраиваться автоматически, благодаря чему можно добиться моментальный резкости изображения.

При недостаточной освещенности все автоматические параметры немного снижают качество съёмки, но пользователи всегда могут подкорректировать параметры ручным способом. Настраиваются необходимые режимы при помощи кнопок, расположенных на основании документ-камеры.

Минимальная комплектация

Минимально необходимый состав оборудования для запуска видеонаблюдения в работу следующий:

1. требуемое число камер;
2. видеорегистратор;
3. источник питания;
4. кабели подключения.

В качестве видеорегистратора может быть использован обычный компьютер, оснащенный платой видеоввода. Этот вариант теряет свою популярность, но был достаточно широко распространен ранее в стандарте CCTV. Новые камеры, например стандарта AHD, уже невозможно подключить через плату видеозахвата. Поставляемый в комплекте оборудования видеорегистратор, прост и удобен в настройке.

В комплект поставки любого видеорегистратора не включается жесткий диск для записи видео.

ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ

РоЕ оборудование принято именовать в зависимости от его предназначения:

• PSE – источники;
• PD – потребители;
• РоЕ адаптеры (питающие — пассивный РоЕ инжектор и принимающие — сплитер).

Если в качестве источника выступает коммутатор с РоЕ инжектором, то его подбор для системы видеонаблюдения следует производить по двум ключевым параметрам:

• суммарная мощность портов поддерживающих передачу питания;
• максимальная мощность, которую инжектор способен передать на один отдельный порт.

У большинства современных моделей коммутаторов поддерживающих технологию РоЕ только часть портов способна передавать питание удаленным устройствам, как правило, не более половины.

При выборе РоЕ адаптера следует отдавать предпочтение активным моделям, которые имеют в комплекте блок питания с гальванической развязкой и системой защиты от возникновения внутренних наводок.

Выводы

Невозможно определить, какие камеры лучше: ip или аналоговые, без учета условий установки и требований к охране объекта.

Преимущества аналоговых систем перед цифровыми системами видеонаблюдения:

1. Простота установки, высокая надежность, переход от предыдущих поколений видеосистем к видеокамерам высокого разрешения. Замена кабелей не требуется, оборудование не перенастраивается, а персонал не переучивается.
2. Изображение не зависит от пропускной способности и загруженности сетевого канала, передается без задержек, присущих IP системам.
3. Сигнал передается на большее, чем у цифровых камер, расстояние, без дополнительных устройств усиления.
4. Стоимость ниже.
5. Наблюдение организовывается локально, и не зависит от наличия интернета.

Преимущества цифровых ip камер и систем перед аналоговыми системами:

1. Витая пара меньше подвержена помехам, чем кабель аналоговых устройств.
2. Камера включается в локальную сеть с уникальным IP, обнаруживается средствами удаленного управления, как отдельное устройство.
3. Неограниченная поддержка современных алгоритмов видеоанализа, ориентирующихся на цифровой сигнал.
4. Высокое максимальное разрешение.
5. Все ведущие бренды поддерживают цифровые системы.
   Panasonic, Axis, Canon, Bosch, Avigilon, Pelco, Sony не применяют в своей продукции аналоговые форматы, только IP-камеры.

Таблица сравнения действующих форматов

	АНD	НD-СVI	НD-ТVI	IР
Разрешение видео	5 Мп	5 Мп	8 Мп	20 Мп
Протокол	AHD (открытый)	CVI (закрытый)	TVI (открытый)	IP
Гибридность	да	да	да	нет
Длина кабеля	200 м	500 м	500 м	100 м
Видеоанализ	Видеорегистратор	Видеорегистратор	Видеорегистратор	Да
Питание и видео по одному кабелю	Нет	PoS	PoS	PoE
Задержки сигнала	Нет	Нет	Нет	Да
Помехоустойчивость	Нет	Нет	Нет	Да
Аудио вместе с видео	Да	Да	Да	Да

Если необходимо обновить аналоговую систему видеонаблюдения до HD, рекомендуется устанавливать аналоговые комплексы.

В таком случае не потребуется заменять имеющуюся сеть коаксиальных кабелей на кабель типа «витая пара», которые нужны для работы «цифры». Сэкономится время, необходимое для настройки всех цифровых камер, и прописывание их в локальной компьютерной сети объекта.

Проектируя систему на новый объект, выбор IP, или аналоговое видеонаблюдение, зависит от протяженности периметра, и необходимости организовывать удаленное управление системой через интернет. Необходимость удаленного контроля делает невозможной аналоговую систему.

Ориентировочная стоимость видеосистем в мае 2020 года:

• видеокамеры формата AHD от 2500 до 3500 рублей (только камера), комплект с одним устройством 2 Мп и блоком управления и записи от 5000 рублей;
• комплектация формата HD-CVI от 1000 до 2000 рублей (только камера), две камеры 2 Мп и блок управления и записи от 9000 рублей;
• девайс формата HD-TVI от 3500 до 5000 рублей (только камера), комплект с одной камерой 2 Мп и блоком управления и записи от 5500 рублей;
• система цифрового типа от 3000 рублей (только видеокамера), комплект с одной камерой 5 Мп и блоком управления и записи от 9000 рублей;
• бытовые цифровые камеры производства КНР доступны от 1500 рублей.

Из списка можно увидеть, что стоимостная разница IP камеры и аналоговой камеры высокого класса сокращается. Разрыв в качестве передаваемой ими картинки также сокращается. Гибридное оборудование поддерживает прием и обработку и цифрового, и аналогового видеосигналов.

Комбинируя типы установленных устройств, можно забыть о каких-либо отличиях между ними. Современные комплексы позволяют собрать высокоэффективную систему наблюдения, оптимизированную по стоимости и качеству.

Заключение

IP-видеонаблюдение – это инновационный подход к реализации функций управления. Цифровое видеонаблюдение имеет более широкую автономность, преимущество автоматизации многих операций и режима программируемой видеозаписи. Стоит отметить способность разрешения цифровых камер. Сегодня он в десять раз лучше, чем версия аналоговой камеры, что позволяет получить подробные изображения небольших объектов наблюдения.

Основным преимуществом IP-видеонаблюдения является способ передачи видео. Можно запрограммировать систему на отправку данных через Интернет. Также возможно настроить оборудование для его включения при реагировании на датчик движения и многое другое.
