Как правильно сделать угол в каркасном доме

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

  • Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
  • Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
  • Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
  • Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

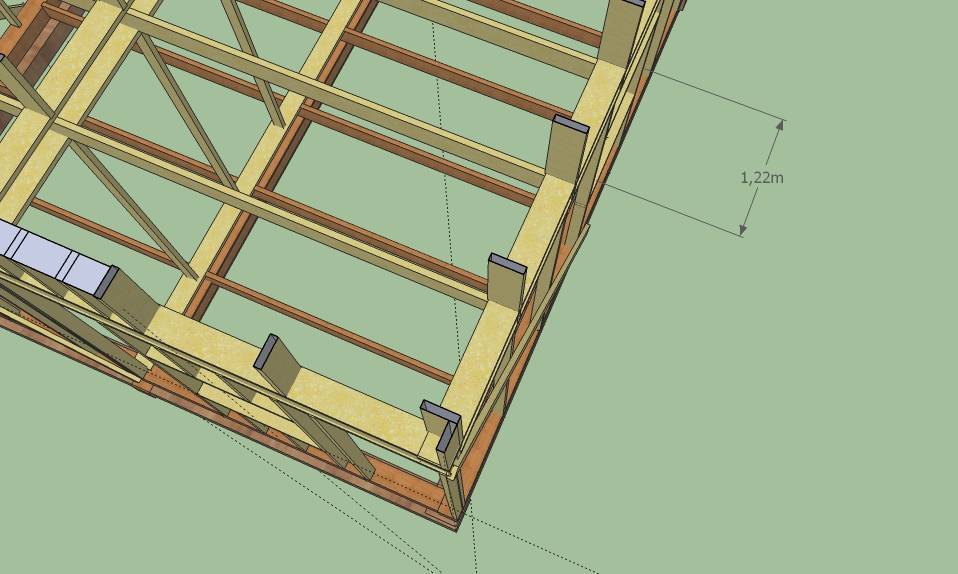

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

С чего начинать

Чтобы каркасный дом не преподнес неприятных сюрпризов, для строительства необходимо выбирать хорошо просушенные и обработанные антисептиком материалы. Тогда можно быть уверенным, что в стенах не появятся щели, постройку не «поведет», причем это касается не только досок, но и бруса. Дом, построенный из пиломатериалов естественной влажности, может в последующем сильно огорчить своего хозяина. Если купить просушенные строительные материалы не представляется возможным, они досушиваются после покупки.

Для этого доски укладываются на поддон высотой 30 см от земли и укрываются навесом от дождя и прямых солнечных лучей. Чтобы избежать деформации, стройматериалы, предназначенные для сушки, должны располагаться в одной плоскости. В этом случае их необходимо дополнительно покрыть противопожарными составами (антипиренами) и антисептиком.

Углы являются слабым местом любого дома. Даже незначительные ошибки при монтаже приводят к промерзанию стен, возникновению сырости, это дополнительный источник холода, грибка и плесени в помещениях. Грамотное возведениеуглов каркасного домапоможет избежать этих проблем.

Правильный угол получается при жесткой стыковке двух стеновых каркасов под углом 90°, чтобы предотвратить создание мостиков холода, для формирования теплого угла используются доски или небольшие бруски. Вопреки устоявшемуся мнению, использование цельного бруса для монтажа угловых стоек не имеет функционального назначения и приводит к сильному промерзанию угла за счет созданного огромного «моста холода» и проблемам с последующим утеплением.

Угол из трех стоек, который часто используют при строительстве каркасных домов, обеспечит промерзание не только самого угла, но и прилегающих стен на 20-25 см от него. Понятно, что тепла при такой ошибке монтажа углов ждать не приходится. Такая конструкция применима только для южных регионов, где не бывает морозов.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

  1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
  2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
  3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
  4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

  • Оптимальное соотношение цены и качества.
  • Легко поддаются обработке – резке, сверлению, шлифовке.
  • Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
  • Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
  • Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

  • Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
  • Не боятся грызунов.
  • Экологически безопасны. Не выделяют в воздух вредные вещества.
  • Пожаробезопасны, относятся к категории слабогорючих материалов.
  • Хорошо сохраняют тепло.
  • Имеют хорошую паропроницаемость, являются «дышащими».
  • При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

  • Большой вес.
  • Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
  • Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

  • Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
  • Экологически безопасный.
  • Плиты имеют малый вес.
  • Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

  • не боится низких температур;
  • легко поддается обработке;
  • высокая прочность на сжатие;
  • доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

  • Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
  • Их стыки должны приходиться на середину каркасного бруса.
  • Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
  • Саморезы вкручивают с отступом от края плиты не менее 10 мм.
  • Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Варианты утепления угла.

Если при строительстве каркасного дома был выбран закрытый или скандинавский вариант теплых углов, то их дополнительное утепление производится до внешней обшивки дома, поскольку потом эту работу выполнить будет невозможно.

Полость угла снаружи  заполняется пеноплексом, возможные щели устраняются с помощью монтажной пены, либо в качестве утеплителя используется базальтовая или минеральная вата. Использование базальтовой ваты предпочтительнее, хотя она несколько дороже.

Обычная минеральная вата со временем теряет свои изоляционные свойства, она значительно сильнее впитывает влагу и, по сравнению с базальтовой,  имеет меньший срок службы.

Для дополнительной защиты можно использовать жидкий  утеплитель. Он может наноситься обычной кистью в несколько слоев. Такой состав обеспечивает не только надежное утепление, он обладает противопожарными и гидроизоляционными свойствами. Можно использовать:

  • «Корунд»;
  • «Астратекс»;
  • «Актерм»,
  • «Броня».

Приобретая подобные составы, внимательно ознакомьтесь с инструкцией и областью применения, и непременно обращайте внимание на вес приобретаемой теплоизоляционный смеси. 1л весит не больше 600-650 гр., только в этом случае теплоизолирующий состав может считаться качественным. После утепления такой угол скрывается под элементами внешней обшивки

После утепления такой угол скрывается под элементами внешней обшивки.

Для утепления вертикальных поверхностей используют жесткие плиты утеплителя, например, пенопласт или пенополистирол, которые обладают низкой теплопроводностью, поскольку сыпучие и неплотные виды утеплителя быстро ссыпаются вниз или сминаются, переставая выполнять свои функции. В этом случае вскоре значительно возрастают затраты на обогрев жилища.

Недостатком таких плит является токсичность при горении. Если утепление производится различными видами минеральной или каменной ваты, ряды плит дополнительно укрепляются распорками, укладывать маты из подобного утеплителя друг на друга нецелесообразно.

Дополнительно такие распорки увеличивают жесткость каркаса и позволяют облегчить монтаж внутренней обшивки дома. Расстояние между вертикальными стойками должно быть 59-60 см. В этом случае не будет щелей между матами утеплителя. Для круглогодичного проживания толщина минерального утеплителя должна быть не менее 150 мм.

Проекты каркасных домов

Количество проектов 945

  • 5 комнат
  • 2 санузла

Проект Дома Великан

В избранное

  • 135² Общая площадь
  • 9 x 10м Площадь застройки

от 1 470 037 р. Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект AS-2449

В избранное

87² Общая площадь

от 1 174 500 р. Срок возведения индивидуально

  • 1 комната
  • 1 санузел

Проект дачного дома «Енисей»

В избранное

  • 28.3² Общая площадь
  • 6 x 5м Площадь застройки

от 322 380 р. Срок возведения 7 дней

  • 2 комнаты
  • 1 санузел

Проект AS-2271

В избранное

93² Общая площадь

от 1 255 500 р. Срок возведения индивидуально

  • 6 комнат
  • 4 санузла

Проект Дома ДОК-484 / Эдигер

В избранное

  • 484² Общая площадь
  • 16 x 14м Площадь застройки

от 8 712 000 р. Срок возведения индивидуально

2 комнаты

Проект Дома Ока-К

В избранное

  • 53.3² Общая площадь
  • 6 x 6м Площадь застройки

от 444 000 р. Срок возведения 26 дней

  • 4 комнаты
  • 1 санузел

Проект Дома Волга-К

В избранное

  • 99.5² Общая площадь
  • 7 x 9м Площадь застройки

от 985 000 р. Срок возведения 46 дней

  • 4 комнаты
  • 1 санузел

Проект Дачного дома Дача М6

В избранное

  • 72² Общая площадь
  • 6 x 6м Площадь застройки

от 694 000 р. Срок возведения 14 дней

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-131 / Парадиз

В избранное

  • 131.6² Общая площадь
  • 11 x 8м Площадь застройки

от 2 368 800 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома 12-140

В избранное

  • 140² Общая площадь
  • 10 x 8м Площадь застройки

от 1 890 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-196 / Вербье

В избранное

  • 196.9² Общая площадь
  • 10 x 10м Площадь застройки

от 3 544 200 р. Срок возведения индивидуально

  • 5 комнат
  • 1 санузел

Проект Дома Тайга

В избранное

  • 134² Общая площадь
  • 9 x 9м Площадь застройки

от 1 064 959 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Остин

В избранное

  • 191² Общая площадь
  • 11 x 9м Площадь застройки

от 2 845 182 р. Срок возведения индивидуально

  • 5 комнат
  • 6 санузлов

Проект AS-2105

В избранное

404.6² Общая площадь

от 5 462 100 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-158 / Аляска

В избранное

  • 158² Общая площадь
  • 13 x 8м Площадь застройки

от 2 844 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Тобол-К

В избранное

  • 162² Общая площадь
  • 9 x 9м Площадь застройки

от 1 382 000 р. Срок возведения 30 дней

  • 6 комнат
  • 2 санузла

Проект Дома П-22

В избранное

  • 185² Общая площадь
  • 9 x 11м Площадь застройки

от 2 493 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Каркасный дом 004

В избранное

  • 62² Общая площадь
  • 6 x 11м Площадь застройки

от 837 000 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома ДОК-271 / Ксавьер

В избранное

  • 271.43² Общая площадь
  • 18 x 15м Площадь застройки

от 4 885 740 р. Срок возведения индивидуально

  • 5 комнат
  • 1 санузел

Проект Дома Зена

В избранное

  • 99² Общая площадь
  • 7 x 8м Площадь застройки

от 1 336 500 р. Срок возведения 55 дней

Смотреть все проекты

Будущие владельцы домов всё чаще останавливают свой выбор на каркасном строительстве. Преимуществ у таких зданий множество. На возведение уходит минимум времени, дерево – наиболее экологически чистый материал, обеспечивает комфортное проживание. Главная задача строителей – выполнить все работы согласно проверенным методикам, использовать качественные материалы. Заказчику следует знать основы строительства. Например, как правильно возвести угол каркасного дома, сделать его тёплым.

Теплый угол каркасного дома должен строиться с учетом всех норм Источник dom-steny.ru

;Полуправильные; каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений

Поэтому называть их “полуправильными” нужно осторожно

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай

Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности “на случай атомной войны”.  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно,  обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения.  А отличия скорее в попытке улучшить хорошее.  Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”.  Платить за них или нет – выбор заказчика.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций

Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома

  • Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
  • Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
  • Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
  • Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

  • Укладывают нижнюю обвязку.
  • Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
  • Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши.

На заметку
Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями  .

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть выполнены из доски меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – готовое пвх окно вместе с монтажом в оконный проём. Что касается дверных проемов, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Необходимые инструменты и строительные материалы

Инструменты для строительства каркасного дома

Строительство каркаса, а особенно его обвязки, представляет собой процесс одновременно трудоемкий и точный, где нет места отклонениям более 1-2 мм.

Чтобы сделать качественную обвязку, потребуются такие инструменты:

  • уровень, рулетка;
  • топор;
  • молоток;
  • дрель, шуруповерт;
  • ножовка;
  • стамески;
  • рубанок;
  • подъемный блок;
  • ножницы;
  • малярная кисть;
  • маркер;
  • гвоздодер.

Гидроизоляция нижней обвязки

Материалы нужны следующие:

  • брус 100х100, 150х50 и 150х150 мм;
  • рулонная гидроизоляция;
  • антисептик;
  • гидрофобный препарат;
  • антипирен;
  • метизы (болты, гвозди, планки, уголки, саморезы).

Для работы нужно подготовить высокую стремянку, страховочные приспособления, защитные очки и перчатки, плотную и крепкую одежду.

Каркасно-панельный дом

Основное отличие от каркасного классического дома – заготовку всех элементов осуществляют по типовым проектам. Каркас, щитовые панели, перекрытия и кровлю раскраивают с применением высокоточного технологичного оборудования в заводских условиях. Детали размечают, под крепление высверливают отверстия, вырезают пазы. Все деревянные конструкции обрабатывают антипиренами и антисептиками.

На строительной площадке жилой дом возводят за короткий срок – 2-3 недели. Высокие качество сборки обеспечивают квалифицированные специалисты, прошедшие обучение. Для монтажа панелей используют подъемное оборудование.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
