Схема подключения и разновидности испытательных коробок

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:

  • трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
  • от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
  • от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
  • для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.

Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.

Клеммы счетчика подключаются в следующем порядке:

  • На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
  • на вторую клемму счетчика подключается провод — напряжение первой фазы;
  • на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
  • на 5 подключается напряжение второй фазы;
  • 7 — приходящий провод токовой обмотки третьей фазы;
  • 8 — напряжение третьей фазы;
  • 9 — общий провод;
  • 10 — резерв.

Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.

Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.

Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Наверняка вы не знаете:

Здравствуйте! Извиняюсь за грубость, муть какая-то… Схема дана правильная, а вот фото щита: сборка рабочая, но только для замены счётчика, а куда здесь эталонный счётчик подцепить. Хотя принимающие щиты энэргетики часто требуют именно такую схему расключения, видимо ввиду своего незнания правильной схемы.

Точно, муть. И объяснение, как снимать напряжение, мутное. Напряжение не снимается перемычками. Нормальный человек не полезет отверткой в коробку по 380 В.

Здравствуйте! Редакция открыта для диалога, укажите конкретно недочеты статьи, авторы их исправят.

Правила использования

Монтаж, демонтаж, открытие и установка пломб коробки выполняются только специалистами в этой сфере, имеющими лицензию, полученную от Энергонадзора, и получившие нужный уровень допуска на работу.

Все испытательные боксы можно распределить по различным характеристикам. Для начала их делят по типу сети, где они будут использоваться.

Далее можно встретить коробки, необходимые для использования в сетях 220 В и 380 В. Также их различают по весу, внешнему виду, размерам.


Подключение трансформаторов к электричеству

Испытательные коробки ИКК могут быть круглой, овальной или квадратной формы. Кроме этого, их разделяют по:

  • предназначению. Для применения вместе с контрольно-измерительными приборами или только для коммутационных действий;
  • способу монтажа. Можно встретить боксы, используемые для монтирования в распределительный блок;
  • числу контактных категорий. Производимые ИКК могут быть с тремя электроконтактами и более;
  • виду крепления. Могут быть винтовые, нажимные, барьерные и фиксированные крепления. Также некоторые приборы имеют защиту для кабелей;
  • числу контактных рядов. Могут быть как с одним и более ярусами;
  • исполнению — прямые и угловые;
  • виду используемого кабеля.

Обратите внимание! Главным различием коробок всегда является схема, по которой они подключаются. В зависимости от фабрики и применения ИКК может подключаться разными способами. Все крупные предприятия в сфере энергетических ресурсов занимаются созданием и распространением испытательных коробок

Основные различия могут заключаться в использованных материалах при изготовлении

Все крупные предприятия в сфере энергетических ресурсов занимаются созданием и распространением испытательных коробок. Основные различия могут заключаться в использованных материалах при изготовлении.

Если человек не обладает подходящим инструментом или навыками электрика, то не желательно пытаться самостоятельно установить испытательную переходную коробку. Неправильная установка может привести к некорректной работе счетчика или короткому замыканию проводов. Если через прозрачную крышку был обнаружен дефект в проводах или клеммниках, то нужно вызывать специалиста на дом незамедлительно.

Важно! Срывать пломбы самостоятельно не разрешается. Этим занимается специалист с допуском. Самоуправство может привести к наложению штрафов

Самоуправство может привести к наложению штрафов.

Многие мастера рекомендуют приобретать приборы с дополнительной защитой для проводов, чтобы при возгорании огонь не проходил по ним. Стоимость таких изделий варьируется в пределах 250 руб. Изделия из более дорогого материала имеют цену от 300 до 500 руб.*


Схема подключения коробки переходной

Подключить ИКК можно самостоятельно без трудностей. Но выполнять вскрытие и пломбировку может только специальный человек. Такая коробка поможет не только упростить работу со счетчиком, но и сделать ее более безопасной.

*Цены в статье указаны на апрель 2021 г.

СПИСОК ЛИТЕРАТУРЫ

1.ГОСТ 6570-96. Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия. — М.: Изд-во стандартов, 1997.

2.ГОСТ 30206-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2 S и 0,5 S). — М.: ИПК Изд-во стандартов, 1996.

3.ГОСТ 30207-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2). — М.: ИПК Изд-во стандартов, 1996.

4.ГОСТ 7746-89. Трансформаторы тока. Общие технические условия. — М.: Изд-во стандартов, 1989.

5.ГОСТ 1983-89. Трансформаторы напряжения. — М.: Изд-во стандартов, 1989.

6.РД 34.11.333-97. Типовая методика выполнения измерений количества электрической энергии. — М.: РАО «ЕЭС России», 1997.

7.РД 34.09.101-94. Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении. — М.: СПО ОРГРЭС, 1995.

8. Правила применения и испытания

средств защиты, используемых в электроустановках, технические требования к ним. — М.: Главгосэнергонадзор, 1993.

9. Минин Г.П.

Измерение электроэнергии. — М.: Энергия, 1974.

10. Труб И.И.

Обслуживание индукционных счетчиков и цепей учета в электроустановках. — М.: Энергоатомиздат, 1983.

11. Правила устройства

электроустановок. / Минэнерго СССР. -6-е изд. перераб. и доп. — М.: Энергоатомиздат, 1985.

12. Инструкция

по проверке трансформаторов напряжения и их вторичных цепей. — М.: СПО Союзтехэнерго, 1979.

13. Инструкция

по проверке трансформаторов тока, используемых в схемах релейной защиты. — М.-Л.: Госэнергоиздат, 1960.

14. Справочник

по электропотреблению в промышленности / Под ред. Г.П. Минина. — М.: Энергия, 1987.

15. РД 153-34.0-11.209-99.

АСКУЭ. Типовая методика выполнения измерений электроэнергии и мощности / Рекомендации. — М.: РАО «ЕЭС России», 1999.

16. Кораблев В.П.

Электробезопасность в вопросах и ответах. -М.: Московский рабочий, 1985.

17. Латорцев В.И.

Повышение точности измерений потерь электроэнергии в ОАО «Кубаньэнерго». Информационно-методические материалы 3-го научно-технического семинара «Метрологическое обеспечение электрических измерений в электроэнергетике». — М.: Изд-во НЦ ЭНАС, 1999.

18. Электрические измерения:

Учебник для вузов/Л.И. Байда, Н.С. Добротворский, Е.М. Душин и др. Под ред. А.В. Фремке и Е.М. Душина. — 5-е изд., перераб. и доп. — Л.: Энергия, 1980.

19. Загорский Я.Т., Комкова Е.В.

Погрешности измерений электроэнергии при влиянии внешних величин и параметров контролируемых присоединений // Метрология электрических измерений в электроэнергетике: Доклады науч.-техн. семинаров и конференций 1998-2001 гг. / Под общ. ред. Я.Т. Загорского. — М.: Изд-во НЦ ЭНАС, 2001.

  • МДС 81-23.2000 Пособие по учету налогов в сметной документации на строительство
  • Пособие к СП 11-101-95 Практическое пособие к СП 11-101-95 по разработке раздела «Оценка воздействия на окружающую среду» при обосновании инвестиций в строительство предприятий, зданий и сооружений

Конструкция приспособления


Конструкция ИКК

Типовые переходные коробки выпускаются в нескольких исполнениях, различающихся своим видом и формой. Чаще всего они имеют вид прямоугольной колодки с толстыми стенками, изготовленными из прочного и негорючего материала (карболита или пластика). В таком исполнении коробка напоминает подложку с размещенными на ней группами клемм, образующих так называемую «зажимную клеть».

По ее краям делаются сквозные отверстия, используемые для крепления ИКК к стенкам распределительного щита. Ее соединительные контакты изготавливаются на основе латуни или оцинкованной стали (иногда для этого используется фосфористая бронза). Некоторые модели коробок комплектуются такими дополнительными элементами, как фланец или рычажок, упрощающий процесс монтажа.

Переходные контакты выполняются в виде подпружиненных пластин или винтовых фиксаторов, размещаемых на токопроводящих пластинах из латуни, жести или стали. Их применение объясняется устойчивостью этих материалов к коррозии и высокой проводимостью. Сверху колодка закрывается прозрачной крышкой из пластика, надежно фиксируемой на основании. При эксплуатации испытательного приспособления совместно с электросчетчиком его крышка также опечатывается. Для этого в ней предусмотрены сквозные ушки для навешивания пломбы или небольшое отверстие под контрольный винт (шуруп). Прозрачность защитного покрытия позволяет визуально контролировать расключение контактных групп.

Типовые различия

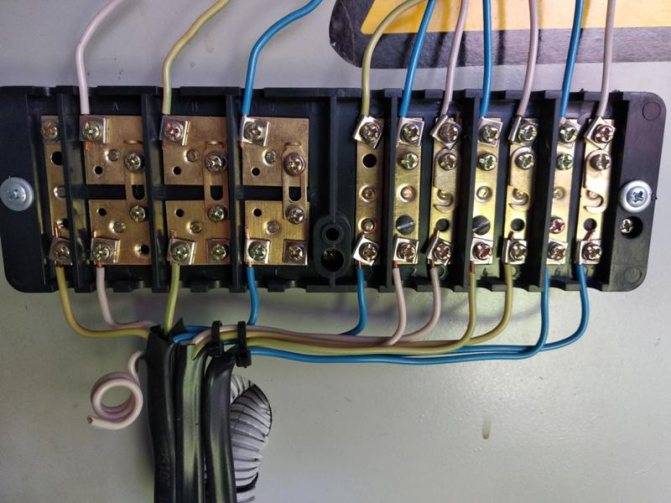

Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

  • колодки, устанавливаемые в цепях питания 380 Вольт;
  • те же изделия, но рассчитанные на 220 Вольт;
  • низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

  • назначение;
  • способ монтажа;
  • количество рядов на подложке;
  • число контактных групп в каждом из них;
  • тип фиксации и марка провода;
  • исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

Вам это будет интересно Устройство и принцип действия амперметра для измерения тока

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

  1. В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
  2. Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
  3. От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
  4. От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
  5. Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

  • 1 клемма счётчика — начало токовой обмотки первой фазы;
  • 2 клемма — напряжение первой фазы;
  • 4 клемма счётчика — токовая обмотка второй фазы;
  • 5 клемма — разность потенциалов второй фазы;
  • 7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
  • 8 клемма — напряжение третьей фазы;
  • 9 клемма счётчика — общий провод;
  • 10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.

По данным портала ЗАЧЕСТНЫЙБИЗНЕСОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ИНЖИНИРИНГОВАЯ КОМПАНИЯ КОНСИЛ»По данным портала ЗАЧЕСТНЫЙБИЗНЕС5405987793

О компании:ООО «ИКК» ИНН 5405987793, ОГРН 1165476185225 зарегистрировано 31.10.2016 в регионе Новосибирская Область по адресу: 630039, Новосибирская обл, город Новосибирск, улица Воинская, дом 63, ОФИС 408. Статус: Действующее. Размер Уставного Капитала 10 000,00 руб.

Руководителем организации является: Директор — Конышева Анна Александровна, ИНН . У организации 2 Учредителя. Основным направлением деятельности является «деятельность в области архитектуры». На 01.01.2019 в ООО «ИКК» числится 3 сотрудника.

Рейтинг организации: Низкий  подробнееДолжная осмотрительность (отчет) ?

Статус: ?Действующее

Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

?По данным портала ЗАЧЕСТНЫЙБИЗНЕС31.10.2016

Среднесписочная численность работников: ?01.01.2019 – 3Фонд оплаты труда / Средняя заработная плата Доступно в Премиум Доступе ?Среднемесячная заработная плата в организации ниже среднемесячной заработной платы в регионе Новосибирская область. Подробнее…

ОГРН ? 1165476185225   присвоен: 31.10.2016
ИНН ? 5405987793
КПП ? 540501001
ОКПО ? 05380668
ОКТМО ? 50701000001

Реквизиты для договора ? …Скачать

Проверить блокировку cчетов ?

Контактная информация 913-… Посмотреть?

Отзывы об организации ?: 0   Написать отзыв

Юридический адрес: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС630039, Новосибирская обл, город Новосибирск, улица Воинская, дом 63, ОФИС 408получен 30.05.2017зарегистрировано по данному адресу:По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕСРуководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕСДиректорПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

Конышева Анна Александровна

ИНН ?

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

действует сПо данным портала ЗАЧЕСТНЫЙБИЗНЕС30.05.2017

Учредители ? ()Уставный капитал: По данным портала ЗАЧЕСТНЫЙБИЗНЕС10 000,00 руб.

50%

Конышев Василий БорисовичПо данным портала ЗАЧЕСТНЫЙБИЗНЕС5 000,00руб., 31.10.2016 , ИНН

50%

Конышева Анна АлександровнаПо данным портала ЗАЧЕСТНЫЙБИЗНЕС5 000,00руб., 30.05.2017 , ИНН

Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС71.11 деятельность в области архитектуры

Дополнительные виды деятельности:

Единый Реестр Проверок (Ген. Прокуратуры РФ) ?

Реестр недобросовестных поставщиков: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС

не числится.

Данные реестра субъектов МСП: ?

Критерий организации  По данным портала ЗАЧЕСТНЫЙБИЗНЕСМикропредприятие

Налоговый орган ?По данным портала ЗАЧЕСТНЫЙБИЗНЕСИнспекция Федеральной Налоговой Службы По Октябрьскому Району Г. НовосибирскаДата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС31.10.2016

Регистрация во внебюджетных фондах

ФондРег. номерДата регистрации
ПФР ? 064007089629По данным портала ЗАЧЕСТНЫЙБИЗНЕС01.11.2016
ФСС ? 540603927654061По данным портала ЗАЧЕСТНЫЙБИЗНЕС02.11.2016

Уплаченные страховые взносы за 2018 год (По данным ФНС):

Коды статистики

ОКАТО ? 50401379000
ОКОГУ ? 4210014
ОКОПФ ? 12300
ОКФС  ? 16

Финансовая отчетность ООО «ИКК» ?

 ?

Финансовый анализ отчетности за 2019 годКоэффициент текущей ликвидности:>2 Коэффициент капитализации:125.2 Рентабельность продаж (ROS):Подробный анализ…

В качестве Поставщика:

,

на сумму

В качестве Заказчика:

,

на сумму

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Судебные дела ООО «ИКК» ?

найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Ответчик: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

, на сумму: 6 043,00 руб.

найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Исполнительные производства ООО «ИКК» ?

найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Лента изменений ООО «ИКК» ?

Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?

Как произвести правильное подключение?

     При установке и подключении испытательных блоков необходимо соблюдать строгий порядок, в соответствии с правилами ПЭУ. Там четко указано, что цепи учета электроэнергии нужно выводить на специально предназначенные для этого зажимы, либо вот на такие испытательные коробки.

     В соответствии с правилами, подключение трехфазных индукционных или электрических счетчиков через испытательную коробку чрезвычайно важно. Как уже было сказано выше, это позволит не отключать нагрузку потребления, если необходимо включить образцовый счетчик для проверки

Также это поможет закоротить вторичную цепь трансформатора тока, либо отключить цепь напряжения (при том, на каждую фазу счетчика при его замене).

     Будьте внимательны, все работы по: монтажу, демонтажу, подключению и отключению счетчиков и переходных испытательных коробок могут производиться только квалифицированными специалистами. Также эти люди должны иметь специальный допуск (для электроустановок, напряжение которых доходит до 1000 В).

     При этом, стоит отметить, что в правилах устройства электроустановок нет конкретных схем по подключению. Но там есть строгие требования к такого рода схемам (в том числе, по возможному закорачиванию, пломбированию). Поэтому, эти требования также необходимо соблюдать.

     Зачастую, благодаря установке приборов учета для потребителей, через трансформаторы тока (ТТ), стоимость электроснабжения удешевляется. Но при этом, повышается его надежность. Это связано с тем, что сила тока приборов учета, предназначенных для прямого включения, не высока. Но это ограничение снимается, если использовать трансформаторы тока.

     Благодаря этому, непосредственно на том месте, где и происходит установка счетчика, можно будет: заменить и проверить схему присоединения, определиться с погрешностью в измерениях. И при этом нагрузочный ток будет оставаться в наличии, нет необходимости отключать потребителей.

     Наиболее универсальным, распространенным способом подключения, который способен обеспечить безопасность обслуживания, является: подключение счетчиков через ТТ, при помощи переходной коробки для низковольтной сети (220В).

Здесь приведена возможная схема подключения.

     Для того, чтобы «закоротить» токовую цепь, достаточно будет просто вкрутить винт в отверстие. Напомню, цепь учета нужно выводить на специально предназначенные для этого зажимы (выбрав отдельные сборки, или же секции из общего ряда). Когда зажимов нет, выбирается установка испытательного блока.

     Отсоединять провода и кабель, когда включен образцовый счетчик, не требуется, если есть такие зажимы. Вторичная цепь трансформатора тока будет закорочена, а токовая цепь и цепь напряжения счетчика отключена.

     После закорочения токовой цепи, можно будет снять перемычки. Если будет нужно отключить цепь напряжения по каждой из фаз, то достаточно сначала открутить винт, а потом уже снять конкретную необходимую перемычку. Пломбирование также не составит труда, сборки и коробки зажимов электросчетчиков имеют специально предназначенную для этого конструкцию.

Подводя итог:

• Для начала нужно закоротить токовую цепь трансформатора тока при помощи специальных винтов;

• Затем снять перемычки для отключения токовой цепи прежнего счетчика. Это делается для того, чтобы исключить его влияние на показатели образцового счетчика;

• Временно подключить к переходной коробке образцовый счетчик;

• Выкрутить винты, тем самым разомкнув цепь трансформатора.

    Обратите внимание, цепь вторичных обмоток трансформатора тока обязательно должна быть заземлена и закорочена, а напряжение снято. Это делается для безопасности

Для этого используются специальные колодки. Использование таких колодок позволит безопасно отключить и снять электрический счетчик для дальнейшей проверки и замены.

     Дополнительно, чтобы защитить общую шинку от замыкания, на корпусе коробки, с обратной стороны, имеется картонная прокладка. Стоит отметить, что использование таких переходных коробок происходит только, если счетчик включается через измерительные трансформаторы тока. Если счетчик имеет прямое включение, такую коробку никогда не используют.

     С помощью такого устройства можно подключить прибор для снятия замеров, при этом не нарушая схемы.
В целом, переходная коробка является очень полезной вещью. С помощью нее можно проверить все прямо на месте, при этом не потребуется демонтаж. Также можно будет заменить счетчик с непрямым включением, при этом потребитель не будет обесточен. Это действительно удобно.

Монтаж устройства


Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для  электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока  главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
