Как правильно выбрать кабель для подключения электрической плиты

Как подключить электроплиту

13 Март 2012 Делаем электропроводку, Новости, Советы специалиста, Электрика для дома

Несмотря на многообразие типов электроплит и их широкий ассортиментсхема подключения электроплиты стандартная практически всегда- что для встроенных плит, что для стационарных промышленных, что для бытовых. Практически все электроплиты могут быть подключены как на напряжение 380 Вольт, так и на 220.

Если вы приобрели электроплиту и не знаете как ее подключить- я покажу способ подключения электроплиты на примере из практики.

Как раз подвернулся клиент у которого надо подключить электроплиту .

Кроме самого подключения требовалось еще провести к электроплите отдельный провод соответствующего сечения из этажного щитка.

Квартира расположена в доме которому уже около 30 лет, электропроводка не менялась, ввод в квартиру выполнен алюминиевым проводом сечением 2,5 кв.мм и такого сечение недостаточно для подключения электроплиты.

Пришлось в этажном щитке устанавливать отдельный автомат на электроплиту с номинальным током 40А, а так же для электробезопасности- УЗО.

Попутно по просьбе клиента сменили электрический счетчик.

Провод на электроплиту сделали ВВГнг-4х4, в квартире он проложен в кабель-канале до силовой розетки на кухне.

В этажном щитке вводной PEN(ноль вводного кабеля) прикручен на металлический корпус этажного щита.

На электрический счетчик был сделан только один нулевой провод, а нулевые жилы проводов электропроводки идущих в квартиру были подключены прямо на корпус этажного щитка.

Все это пришлось переделать при замене электросчетчика, ноль в счетчик завели прямо со шпильки в этажном щите куда был прикручен вводной PEN, а со счетчика ноль с фазой уже пошел на УЗО.

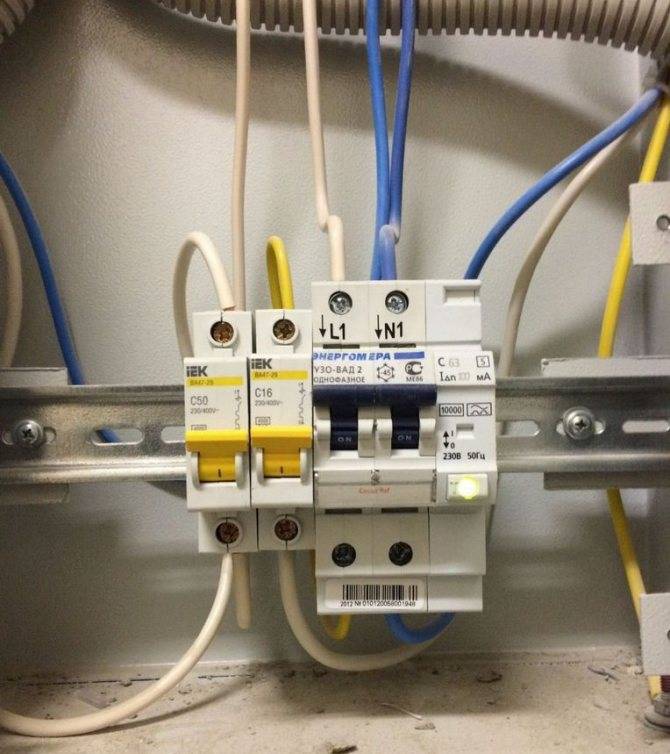

УЗО применено на 40 ампер с диф. током в 30 миллиампер.

После УЗО фазный провод идет на автоматы, а нулевой- на нулевую шину где подключаются все нулевые жилы проводов электропроводки квартиры.

Желто- зеленый провод заземления подключен на металлический корпус этажного щитка отдельным болтовым соединением.

Кстати так сказано и в правилах- ПУЭ.

Тип соединения

Подключение электроплиты с помощью клеммной коробки

Перед установкой определяют нужный тип соединения. В зависимости от того, где происходит подключение электроплит, выбирают один из следующих вариантов:

  • прямое подключение.
  • с помощью клеммной коробки.
  • через розетку.

Каждый из них имеет свои отличительные черты.

Прямое включение

Вариант прямого включения подходит, когда отключать плиту от общей сети не нужно. Это наиболее безопасный способ. При нем риск перегрева максимально снижен, так как нет дополнительных соединений.

При необходимости отдельного отключения нужно установить розетку или клеммную коробку.

Как устанавливать клеммную коробку

Клеммная коробка нужна при подключении современной плиты к сети без включения в розетку. В таком случае используется колодка в монтажной коробке, крепящаяся на стене снаружи, либо металлическая коробка для скрытой установки. Ее ставят, соблюдая расстояние 2 метра от электрической плиты. Однако высота не должна превышать 0,6 метров от пола.

При установке необходимо отключить электроэнергию. Далее следуют по схеме:

  1. Простым карандашом отмечают места крепления.
  2. Коробку крепят в бетонную стену, при использовании дюбелей.
  3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
  4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
  5. Места соединения изолируют ПВХ изоляцией.

Подключение без розетки мало чем отличается от этого способа.

Включение через розетку

Это распространённый вариант подсоединения к сети, здесь использование заземления обязательно. Можно использовать трёхфазную розетку.

Сначала нужно подключить провод к автомату. После этого подключаются фазный и нулевой провода. Далее земля присоединяется к заземлению квартиры или дома. К месту установки розетки протягивают провод. Необходимо внимательно соединять провода, чтобы не перепутать.

Розетка закрепляется на стене подальше от конструкций из металла, а силовой кабель подсоединяют к плите вместе с вилкой.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

  • Фаза L подсоединяется на клемму L духового шкафа;
  •  Ноль N подключается на клемму N;
  • Защитный проводник PE – на клемму PE.

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

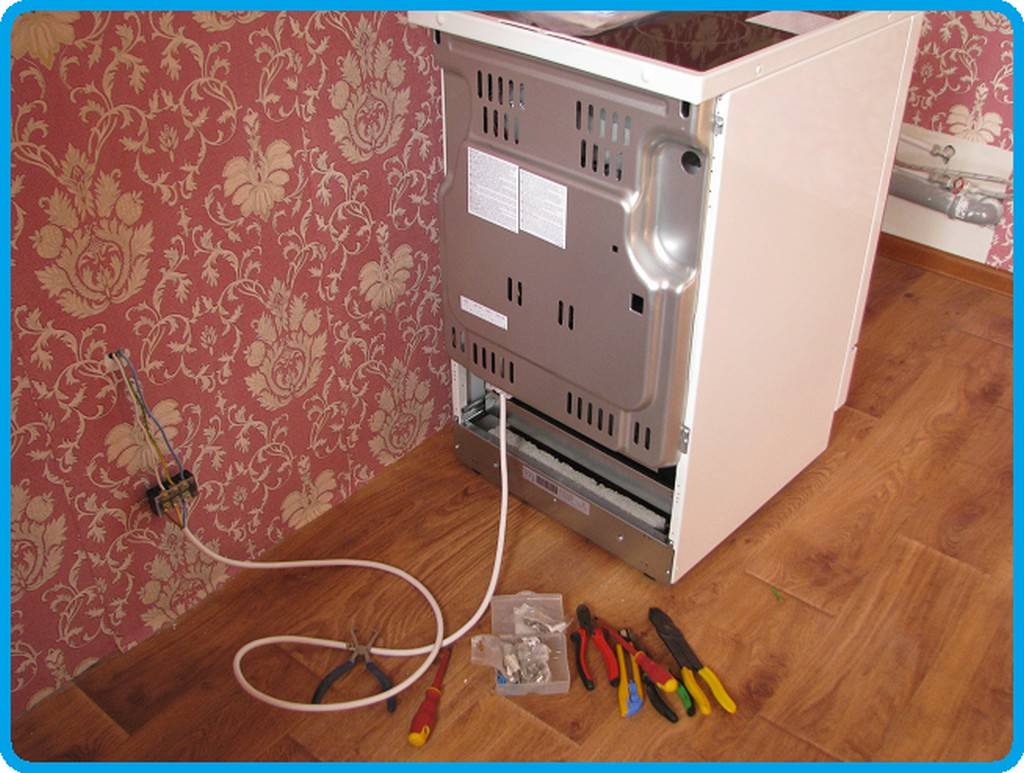

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

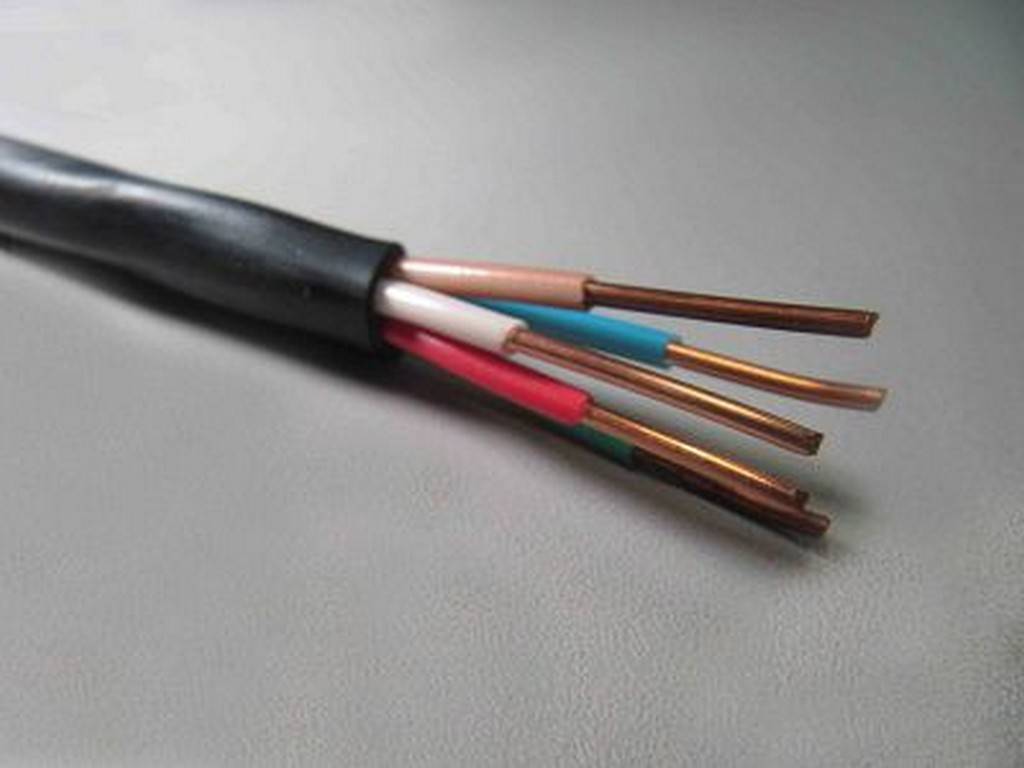

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке. Так выглядит вилка для подключения электроплиты

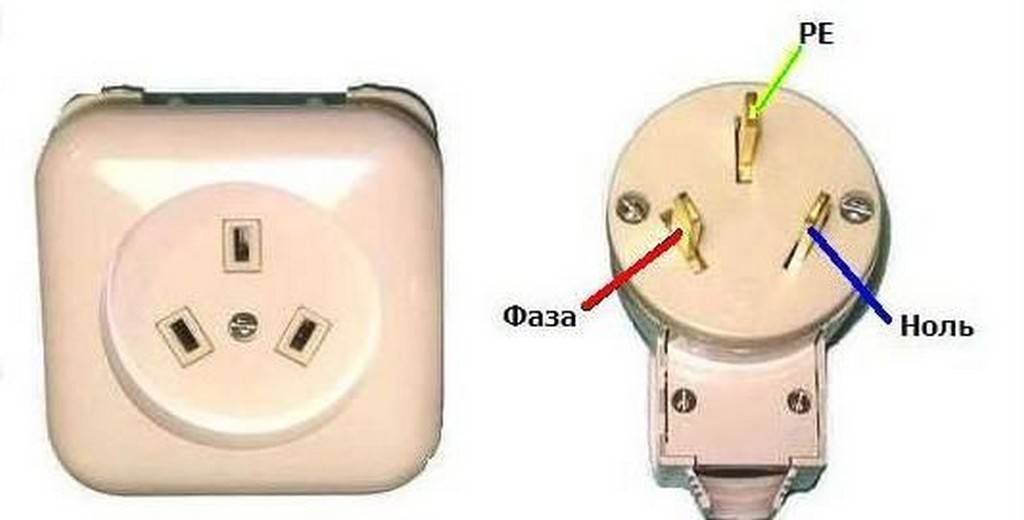

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

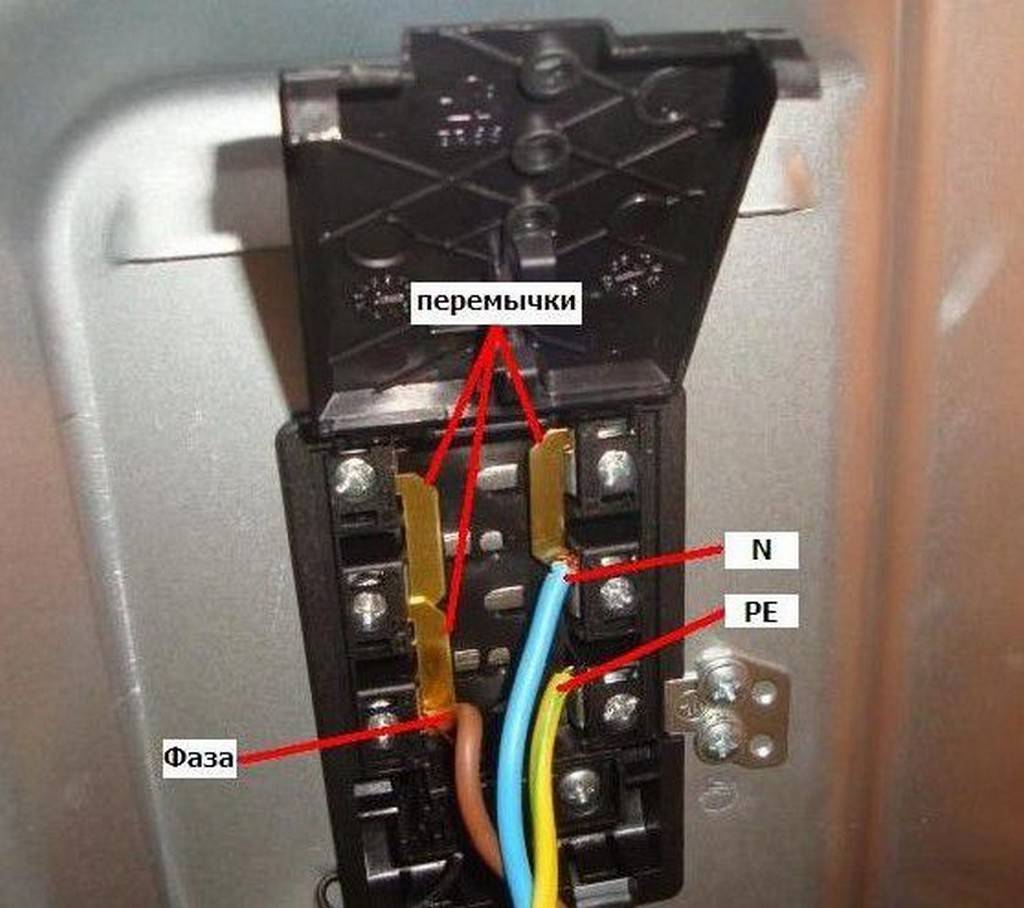

Расстановка перемычек в электроплите Ханса

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Так выглядит вилка для подключения электроплиты

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

  • номинальное напряжение;
  • материал, что служит основой для проводных жил;
  • кабельное сечение;
  • удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Как не надо размещать бытовую технику

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Как правильно разместить плиту

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Рекомендации по планировке кухни

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

  • при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
  • для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
  • электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
  • розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Уход за кухонной электрической плитой, чем и как мыть

Как подключить варочную панель самостоятельно

Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:

  1. Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
  2. Нужно подключить корпус варочной поверхности и «земляную клемму» розетки к заземленному корпусу.
  3. Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
  4. Заменить бытовой счетчик на более мощный.

Понадобятся следующие инструменты и материалы:

  • кусачки электрические;
  • отвертка с диэлектрической ручкой;
  • кабель типа NYM или ВВГ;
  • комбинированные пассатижи;
  • кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
  • силовая розетка и вилка 32-40 А в комплекте;
  • наконечники НШВ;
  • дифференциальный автомат;
  • индикаторная отвертка;
  • гильзы ГМЛ или клеммник.

Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.

Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.

Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.

При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:

  • логический ноль — напряжение на плюсовой клемме источника тока;
  • защитное заземление — соединение корпуса устройства с заземляющим проводом;
  • защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.

Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.

Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:

  1. Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
  2. Меняют электрический счетчик на другой с током не менее 40 А.
  3. Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).

Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.

Рассмотрим пошагово процесс подключения:

Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой.
Снять крышку с отсека питания, отверткой выкручивая винт.
К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета).
Удалить защитную пластину, которая прикрывает контакты.
Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым —  это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами.
Затянуть клеммы кабеля на колодке питания.
Проверить монтаж и включить панель при помощи сенсорных кнопок.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта»

Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки

Популярное у читателей: Способы замены электрики в квартире.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Читать также: Какой металл можно расплавить в кипящей воде

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

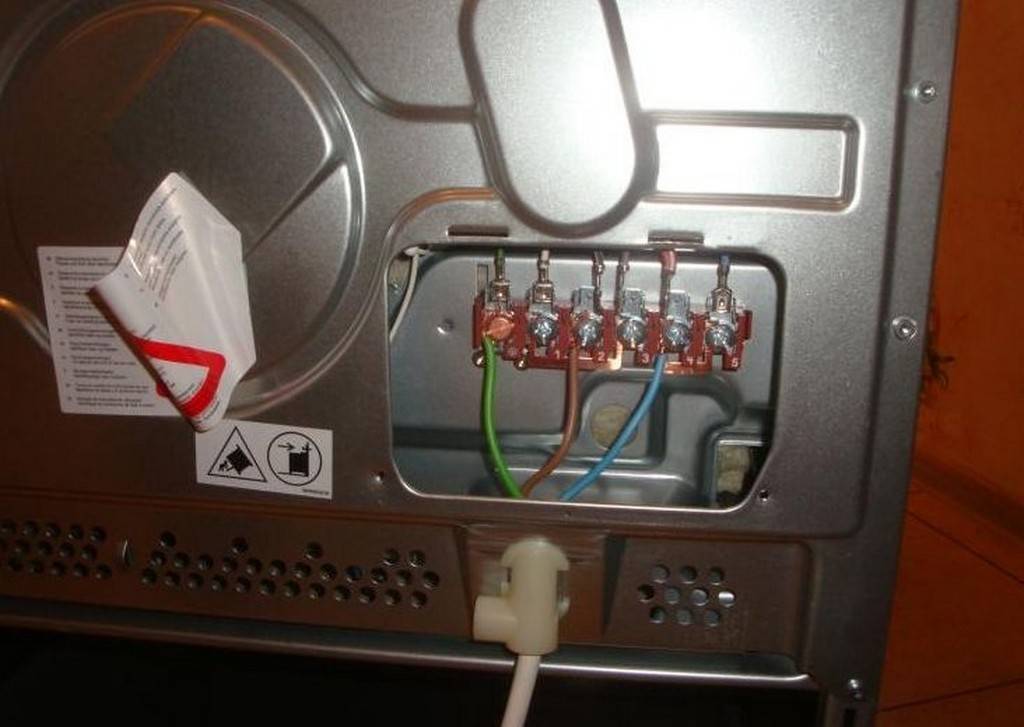

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
