Особенности кабеля, чтобы подключить видеодомофон и вызывную панель

Разновидности кабелей


Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксиальный кабель РК-75

Это основной вариант для передачи аналогового изображения. Волновое сопротивление – 75 Ом. Он прочный, недорогой, но жесткий. Для подсоединяя к аппаратам нужен коннектор для обжима. Он стоит дороже.

Провод для видеодомофона лучше взять в оболочке из вспененного полиэтилена. Его можно сгибать.

Комбинированные кабели КВК


Идеальный вариант для системы с электронным замком, так как одновременно выполняет роль питающего провода и проводящего. Включает стандартный коаксиальный кабель с волновым сопротивлением в 75 Ом и двужильный для подачи электрического тока.

Внутри здания прокладывают конструкцию с оболочкой из поливинилхлорида. Для уличного монтажа берут модели с изоляцией из вспененного полиэтилена. Их можно укладывать в землю, но внутри металлического или пластикового трубопровода. Допускается монтаж воздушной линии – на стальном тросике для опоры.

Витая пара


Витая пара Используется при обслуживании цифровых аппаратов. Состоит из 1, 2, 4 и больше линий. Каждая представляет собой 2 одножильных проводника, скрученных с определенным шагом. Выпускают множество модификаций «витой пары»:

  • UTP – провод без экрана;
  • FTP – есть общий фольгированный экран;
  • STP – каждая пара жил защищена собственным экраном;
  • SFTP – каждая пара защищена экраном, а весь пучок изолирован общей оболочкой;
  • U/FTP – общая экранированная защита.

Кабель ШВЭП


ШВЭП Провод разработан специально для домофона. Может передавать видеосигнал, подавать питание и обеспечивать управление электронного замка. Предназначен для установки на улице и имеет надежную защиту. Включает несколько многожильных проводов, из которых один защищен собственным экраном.

ШВЭП применят при прокладке коммуникаций на расстоянии до 60 м.

Классификация кабеля для видеонаблюдения и функции


Разновидности кабелей для камеры видеонаблюдения Чтобы выбрать правильный кабель для видеонаблюдения, стоит заранее узнать, чем отличаются его самые популярные разновидности. От этой детали зависит скорость доставки информации от камеры к дополнительному элементу, например, микрофону. Для каждого устройства необходимо подбирать отдельный провод, соответствующий ему по характеристикам.

Коаксиальный

Коаксиальный кабель, предназначенный для видеонаблюдения, идеально подключается к устройствам аналогового вида. Внешне он напоминает провод, соединяющий антенну с телевизором или остальной техникой. Его главный плюс – максимальная прочность и защищенность от любых механических воздействий благодаря наличию экранирующей оболочки, которая также ликвидирует лишние помехи и шумы во время работы внутренней или наружной камеры. Такие провода делятся на несколько типов и отличаются техническими характеристиками.

Самыми недорогими являются варианты с маленьким диаметром сечения проводника, например, РК-75-1,5 и РК-75-2. Модели с нумерацией RG-6 и RG-11 используют для прокладывания на больших расстояниях, поскольку они имеют более толстое сечение. Дополнительно их различают по степени гибкости, толщине изоляции, числе экранирующих оболочек и уровне затухания сигнала.

Комбинированный


Комбинированный кабель для видеонаблюдения Комбинированный вариант необходим для подключения нескольких устройств наблюдения к источнику питания, расположенному в одном месте. Он подходит для цифровых и аналоговых приборов, считается подвидом коаксиального кабеля и не уступает ему по прочности. Элемент состоит из нескольких проводов, скрученных вместе, за счет чего он способен обеспечивать удобный и быстрый доступ данных ко всем частям системы.

Модели различают по маркировке, состоящей из комбинаций цифр в сочетании с буквами. Цифра перед обозначением буквенного типа определяет число проводов под покрытием, стандартно это 2 или 4 штуки. Десятичные дроби после креста означают диаметр поперечного сечения жилы. Его стандартное значение равно 75 Ом и должно быть таким же у камеры, приемника и кабеля, чтобы сигнал передавался чисто и без помех.

Витая пара


Оптический кабель для камеры наблюдения Витая пара применяется для видеонаблюдения отдаленного вида, эти провода способны обеспечивать передачу информации на дистанции до 3 км. Плюс кабеля в его универсальности, поскольку все нужные проводники содержатся в нем под одной оплеткой. Он позволяет подключать сразу несколько устройств и является наиболее удобным вариантом.

Оптоволоконные

Оптоволоконный кабель подходит для систем видеонаблюдения различного типа, поскольку считается самым прочным, если сравнивать его с аналогами. Эти провода не подвергаются электромагнитным колебаниям, способны передавать данные на большие дистанции без затухания сигнала.

Выбор кабеля

Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:

  • расстояние между монитором и панелью вызова;
  • условия монтажа – внутри дома, на улице, под землей, по воздуху;
  • количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
  • температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.

Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.

Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.

Кабеля для систем видеодомофонов — обзор марок

Марки UTP 5e

Этот тип витой пары будет безукоризненно выполнять свои задачи по связи станции вызова в подъезде и пользовательского блока в квартире на расстояниях 10-15 м. Для монтажа можно выбрать 2-х или 4-х парный Utp кат. 5e

Важно: если неподалеку от трассы прокладки есть источники радиопомех, то данным маркам кабелей будет сложно обеспечивать чистоту сигналов. В этом случае рекомендуем использовать экранированные FTP или STP, кстати, обычно имеющие большую дальность гарантированной передачи — до 50 м

Марка КСПВ

Данный кабель весьма популярен и часто применяется в многоэтажках, как по «стоякам», так и непосредственно в квартирах. КСПВ сечением 0,5 мм неплохо справляется с подключением обычных домофонных систем, например, VIZITов (2 жилы), а также видеодомофонов (4 жилы). Из явных недостатков КСПВ отмечают его относительную жесткость и снижение качества сигнала на больших дистанциях. Аналоги КСПВ — более гибкие марки КСПВГ и МКГС.

Марка ШВЭВ (ШВЭП)

Эти 4-хжильные марки специально созданы для выполнения задач, которые ставятся перед домофонными кабелями. Кроме жил питания и аудиоподвода, в их конструкции предусмотрена особая жила, отвечающая за трансляцию видеосигнала, которая оснащена экраном-оплеткой. Благодаря этому достигается высокое качество передачи видеоряда с камеры домофона.

ШВЭВ и ШВЭП отличаются только материалом внешней защитной оболочки. У ШВЭВ она выполнена из ПВХ-пластиката, у ШВЭП — из светостабилизированного ПЭТ. Первая марка пригодна для монтажа только в условиях полной защиты от лучей солнца, т.е. в помещениях или особых сооружениях, вторая — подойдет и для прокладки на открытом пространстве.

Марка КВК-2П (КВК-2В)

Данный тип кабелей относится к комбинированным изделиям (с индексом П — для уличного монтажа, с В — внутреннего). В их конструкции предусмотрен и кабель питания, и радиочастотный проводник, передающий видеосигналы. Марки КВК отлично работают на длинах 30-40 м.

Марка RG-6

Это настоящий коаксиальный кабель, который применяется для профессиональных комплексов видеонаблюдения. В отдельных случаях, если необходимо полное отсутствие помех и потери качества на дистанциях 40-50 и более метров, его используют и для монтажа домофонных систем. Аналог RG-6 — марка РК-75.

Пошаговая инструкция

  • Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
  • Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
  • Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
  • В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Сравнение оптоволокна и витой пары

Ethernet-кабель, который повсеместно используется для разведения проводной локальной сети состоит из медных проводков. Полностью перейти на оптоволокно провайдеры перейти не могут – по сравнению с LAN-кабелем, оптоволоконный боится изгибов. Поэтому обычный медный патч-корд до сих пор успешно применяется в сетевой инфраструктуре (особенно в домашних и офисных решениях).

Но, а что касается характеристик самого кабеля вот наглядная таблица.

ХарактеристикиОптический кабельВитая пара (медь)
Достижимая скорость связи (теория, без помех), Гбит/сOS1 – 40 OS2 – 100

OM3/OM4 – 100

Cat 5e – До 1 Cat 6/7 – До 10
Длинна линии без повторителей (теория), кмOS1 – 100 OS2 – 40

OM3 – 0,3

OM4 – 0,125

Любой кабель до 0,1
Физические свойстваХрупкий (боится изгибов), тонкийГибкий (можно делать изгиб в углах), толстый
Оборудование (совместимость)Нужны специальные адаптеры (PON-порт)Работает с любым оборудованием, где есть LAN-порт
ОбслуживаниеНужна подготовка и спецоборудованиеМожно обслуживать в «домашних условиях»
ЦенаКусаетсяТерпимая

Что касается внешних воздействий, то подключенное оптоволокно не боится:

  • Силовых наводок;
  • Огня;
  • Влаги;
  • Температурных перепадов;
  • Кислотной и щелочной среды;
  • «Прослушивания линии» из-за игнорирования индукционных воздействий.

Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.

FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех

Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.

STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки

Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

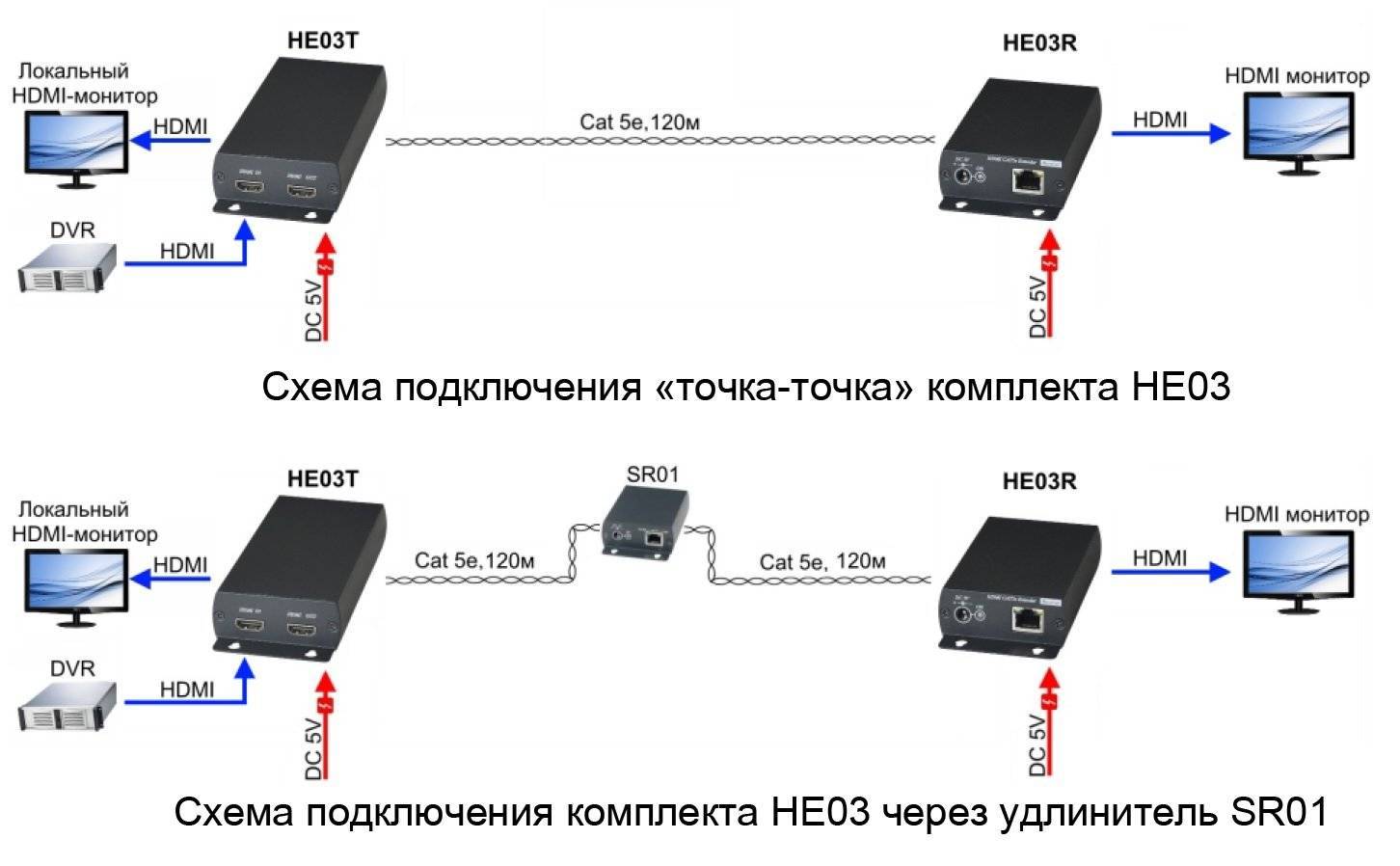

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

  1. Прокладка отдельного кабеля питания к каждой камере;
  2. Монтаж блоков питания в местах установки каждой камеры;
  3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Определяем кабеля единиц и десятков при подключении домофона

Через стояк дома проходит масса кабелей, как правило, при прокладке электропроводки они не маркированы, поэтому определить какие именно относятся к домофонной системе нужно по их внешнему виду. Для человека неискушенного в электротехнике это может оказаться довольно трудной задачей.

Открыв этажный щиток можно увидеть мешанину из кабелей. Обычно там присутствуют круглые коаксиальные кабеля для телевидения, они припаяны или подключены при помощи BNC –разъемов в специальные металлические коробочки. Кабеля для телефонов – плоские, двужильные, подключаются к специальному коробу с контактной шиной, к которой идет один толстый многожильный  кабель. Кабеля витой пары идут сразу в квартиры пользователей и к ним обычно ничего не подсоединено. Кабеля к домофонам проложенные к квартирам, как правило, плоские и белые они соединяются в одном месте, обычно даже без коммутационной коробки. Подводятся к двум круглым белым кабелям по толщине, как телевизионные, но внутри имеют еще по 10 проводков. Это именно те кабеля, которые нужны.

Прямой эфир

Если падение укладывалось в заданные параметры — дверь открывалась. Выбор оборудования и монтаж панели вызова Панель вызова является одной из элементов видеодомофона.
Заводите кабель КСПВ внутрь замка. Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы.
Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору.
Электромагнитный замок Его конструкцию составляет обмотка катушки, питаемая напряжением от блока питания обычно 12 вольт и магнитопрвод имеющий две раздельные контактные площадки: 1. Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком.
При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения.
Использование IP камер расширяет возможности систем контроля и увеличивает уровень безопасности граждан. Также, вызывные панели домофона могут выбираться будущим владельцем так, чтобы обеспечивать работу с уже используемыми магнитными или радио ключами.
Управление механическое.
Подключение видеодомофона, вызывной панели, контроллера, считывателя, электро-механического замка

Ценовая категория

Ценовая политика проводов зависит от нескольких факторов.

  • сколько жил под основной изоляцией;
  • насколько защищена проводка от внешних воздействий;
  • длина провода;
  • компания-производитель, страна выпуска.

Обратите внимание! Всё это является ключевыми моментами при покупке кабеля. Но в целом всё сводится к тому, что чем больше материала уходит на создание товара, тем дороже он стоит


Схема подключения для частного дома

Выбор качественного кабеля — достаточно тяжелая процедура, и человеку без опыта будет сложно ее провести. Поэтому рекомендуется проконсультироваться с продавцом и отказаться от китайских подделок, которые могут спровоцировать КЗ и пожары.

Вам это будет интересно Особенности нагревательного кабеля

Разновидности

UTP (витая пара)

Многофункциональный кабель, который представляет собой одну или несколько пар изолированных жил, скрученных между собой, заключенных в пластиковую изоляцию. Недорогой и легкий вариант. Имеет разную степень защищенности экраном согласно маркировке:

  • UTP– неэкранированный;
  • FTP – с общим фольгированным экраном;
  • STP – витая пара с общей изоляцией;
  • S/FTP – с индивидуальным фольгированным экраном для каждой пары и общей оболочкой из меди;
  • U/FTP – наличие общей экранированной защиты;
  • U/STP – наличие экрана для каждой пары в отдельности.

Изоляция неэкранированной витой пары (UTP) изготавливается из поливинилхлорида (ПВХ). Используется внутри помещения на небольших расстояниях. Внутри вместе с жилами находится капроновая нить, которая нужна для придания механической прочности и жесткости проводу.

Витая пара FTP от UTP отличается наличием защитного экрана, более устойчивого к внешним помехам и механическим повреждениям. В монтаже чаще всего применяются 4-жильные и 8-жильные провода. Они легкие, гибкие, удобные в монтаже, предложены в огромном ассортименте на современном рынке.

RG (коаксиальный кабель)

Состоит из токопроводящей жилы и экрана, расположенных соосно и разделенных изоляционным полимером. Можно встретить защитный слой фольги. Конструкция исключает потери энергии на излучение и защищает кабель от электромагнитных наводок. Отличаются материалом исполнения, степенью экранирования, диаметром и жесткостью. Плохо гнется при монтаже.

Токопроводящая жила выполнена из меди или стали. Изолирована от негативных климатических условий полипропиленом или вспененным полиэтиленом. Затем покрыта слоем фольги или экранирующей оплеткой из меди или алюминия. Заключается в резиновую или пластиковую изоляцию. Такие провода классифицируются по волновому сопротивлению:

  • 50 Ом – хорошо сбалансированный кабель, обладающий минимальными потерями сигнала и достаточной прочностью;
  • 75 Ом – прочный и не дорогой, простой в монтаже кабель.

КВК (комбинированный видеокабель)

Представляет собой коаксиальный кабель, совмещенный с проводами питания. Иногда в дополнение имеются провода для подключения дополнительных устройств. Такой кабель удобно применять там, где питание видеонаблюдения и передача сигнала осуществляются из одной точки. Это значительно упрощает монтаж и экономит время. Цена на погонный метр будет выше, чем на обыкновенные провода

Важно верно рассчитать сечение. От типа изоляции зависят условия эксплуатации и диапазон температур, в которых мультикабель будет использоваться:

  • ПВХ изоляция обладает высокой пластичностью даже на морозе, устойчива к ультрафиолету и химическому воздействию;
  • резиновая изоляция эластична и устойчива к высоким температурам;
  • фторопластовая изоляция считается очень прочной и жесткой.

В некоторых видах таких проводов в комплекте идет несущий стальной трос, также защищенный изоляцией, что актуально при уличном монтаже. Область применения согласно маркировке:

  • КВК-В – для монтажа внутри помещений;
  • КВК-П – для наружного монтажа;
  • КВК-ПТ – для наружного монтажа, с несущим стальным тросом в комплекте;
  • ККСВГ и ККСПГ – провода с многопроволочным проводником для внутреннего и наружного монтажа соответственно;
  • ККСВ и ККСП – провода с одножильным проводником, используемые для аналоговых систем видеонаблюдения.

Комбинированный кабель станет отличным решением для монтажа видеодомофона в случае, если требуется много проводов, например: для передачи данных, для подачи напряжения, для управления приводом камеры или для переговорного устройства.

Индустрия электромонтажного оборудования предлагает огромное количество продукции российских и зарубежных производителей. Соотношение цена/качество не всегда «работает» – не стоит переплачивать за бренд, если с задачей может справиться продукция из другой ценовой категории. Выполнить поставленные задачи способны изделия менее известных фирм. Многое зависит от качества монтажа и условий эксплуатации.

О том, какие провода закладывать, особенности подключения домофона и его установка, смотрите далее.

При установке домофона особое внимание обращают на качество кабеля — соответствует ли он всем нормам и требованиям. Обусловлено это тем, что не все разновидности проводов подходят для налаживания связи между посетителем и абонентом

Разновидности кабелей

Коаксиальный кабель РК-75 Для обычного видеодомофона нужен кабель, передающий видеосигнал на абонентское устройство, а также питающий. Подбирают их согласно техническим требованиям.

Коаксикальный кабель РК-75

Коаксикальный кабель используется для соединения элементов видеосистемы, поддерживающих передачу аналогового сигнала. Такие провода отличаются нессиметричной конструкцией. Коаксикальный кабель состоит из:

  • — центрального проводника;
  • — слоя изоляции;
  • — экранирующей оплетки;
  • — слоя внешней изоляции.

За передачу сигнала в коаксикальном кабеле отвечает центральный проводник, который изготавливается из медной проволоки. Этот компонент бывает одно- либо многожильным. Центральный проводник закрывает слой изоляционного материала (полипропилен либо вспененный полиэтилен), который препятствует негативному воздействию внешней среды. При монтаже видеодомофонов рекомендуется отдавать предпочтение коаксикальным кабелям со вспененным полиэтиленом. Материал позволяет изгибать провода под малым радиусом, что облегчает установку системы.

Сохранность коаксикальных кабелей обеспечивает металлическая проводка, соединенная с корпусом устройства. Роль экранирующей оплетки выполняет проволока специального плетения, покрытая слоем фольги из алюминия. Ее необходимо подключать к точке заземления. В ином случае экранирующая оплетка нарушит работу видеосистемы из-за того, что будет мешать передаче сигнала, вызывая помехи.

На рынке встречаются коаксикальные кабели различных размеров

При выборе проводов этого типа рекомендуется обращать внимание на следующие параметры:

  1. Коэффициент затухания. Этот показатель не влияет на работу системы, в которой используются сравнительно короткие кабели.
  2. Полоса передаваемых частот. Не играет определяющей роли в работе видеосистем.
  3. Волновое сопротивление.

Основным параметром, на который следует ориентироваться при выборе кабелей, является волновое сопротивление. Чтобы соединить панель видеодомофона и вызывную панель с камерой, необходимо использовать провода на 75 Ом. Максимальная длина коаксикальной кабельной линии составляет 100 м. Для организации видеосистемы применяются провода серий:

  • — РК-75-6-12;
  • — RG-6;
  • — RG-59.

Первая аббревиатура скрывает технические характеристики кабеля. Первое число показывает параметр сопротивления (75 Ом), второй — диаметр изоляционного слоя (6 мм). Цифра 1 свидетельствует о том, что кабель сохраняет изначальные характеристики при температуре не выше 125 градусов..

КВК 2П (Комбинированный)

Такой тип кабеля используют исключительно для того, чтобы соединять панель вызова и монитор через улицу.

Т.е. — внешняя изоляция должна быть хорошо защищена от внешних воздействий, а в качестве источника питания видеокамеры должна быть выделена отдельная линия.

Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные линии.

Следовательно, экранированный провод проводит ток через улицу, а параллельные линии питают прибор уже в помещении.

Изоляцию для такого кабеля делают либо из поливинилхлорида (В), либо из полиэтилена (П). Поэтому, прежде чем покупать кабель, следует внимательно изучить маркировку.

Так как поливинилхлорид используют для работы внутри помещения, а полиэтилен подойдёт для наружных работ.

UTP (Витая пара)

В цифровых технологиях этот вид кабеля выбирают в первую очередь. Представляет он из себя оболочку. Внутри располагаются несколько жил.

Каждая жила представляет, из себя две скрученные проволоки (пара). Минимальное количество таких пар достигает двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:

  • UTP — обычный кабель без дополнительной защиты;
  • FTP — все пары тянуться вместе, но они защищены общей экранированной защитой;
  • STP — каждая пара изолирована экранированной оболочкой;
  • SFTP — гибрид STP и FTP, т.е. каждая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.

Особенности подключения

Схема подключения

Есть несколько функций для подключения проводника для видеодомофона:

  • Подключите провода через винтовые клеммы.
  • Непосредственно перед подключением снимите оболочку с конца. Для надежности они обжаты шипами.
  • Не прокладывайте провод домофона рядом с кабелем питания 220 В в пластиковом стакане.
  • На тыльной стороне корпуса вызывной панели расположены провода разных цветов и их маркировка. Жилы соединяются между собой по определенной схеме путем опрессовки. Стыки утеплены тепловыми трубками.
  • При установке нескольких линий параллельно расстояние между ними должно быть не менее 10 см.
  • Через фундамент, стены или колонну забора проволока пропускается через защитную оболочку.

Источник – https://strojdvor.ru/umnyj-dom/kabel-dlya-videodomofona/

Заключение

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″> href=”/wp-content/uploads/2014/12/Zaklyuchenie1.jpg”>Вопрос о том, каким кабелем подключить видеодомофон, должен быть четко согласован с документацией проекта, самого домофона и планируемого кабеля.

Все зависит от конкретных требований к проекту, температуры воздуха, удаленности различных элементов оборудования и способу прокладки кабеля. Если объектом является загородный дом и видеодомофон будет установлен на значительном расстоянии от переговорного устройства, лучшим решением в этой ситуации — это использовать комбинированный тип кабеля.

Сюда же можно отнести всевозможные промышленные объекты, офисы производственных и торговых организаций.

Если планируется установить видеодомофон в жилой многоэтажной постройке, то лучшим решением в плане экономии материалов, будет проводка кабеля «витая пара». Она показывает отличные результаты в условиях города и обеспечивает пользователям надежное функционирование приобретенных подъездных видеодомофонов.

Тем более, что такие кабеля не требует широких познаний в прокладке, монтаже и установлении штекеров. Все что может понадобиться – это кусачки, плоскогубцы, ударно-пружинный механизм и специализированные обжимные клещи.

Коаксиальный кабель редко используется для установки видеодомофонов. По большому счету, его применение вытиснили более современные виды кабелей. Коаксиал зачастую используют для организации систем видеонаблюдения, куда входят несколько наружных и внутренних камер.

Однако проекты многих промышленных сооружений все же подразумевают использование тонкого коаксиального кабеля для подключения домофонов на разные производственные участки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
