Устройство кабельного теплого пола в доме

Полимерные трубы

В этом разряде можно сделать разделение на трубы из полипропилена и на изделия, основным материалом в которых выступает полиэтилен той или иной степени обработки.

Полипропиленовые трубы

О них уже разговор шел выше, но все же стоит несколько заострить внимание. Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления

Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки

Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока

Полипропиленовые трубы – великолепный материал для использования его в системах водопровода или при монтаже отопительных контуров «классического» типа – с радиаторами или конвекторами отопления. Вполне подойдут они и для обеспечения транспортировки теплоносителя от котла до места установки распределительного коллекторного узла, как для подачи, так и для обратки. Монтаж их – несложен, и при наличии специального сварочного аппарата необходимые навыки приобретаются буквально на ходу. Стоимость и самих труб, и всех необходимых элементов для монтажа – очень невысока.

Полипропиленовые трубы обладают массой достоинств, но для контура «теплого пола» не подойдут

Но вот для контура уже придётся искать иное решение.

  • Форма выпуска таких труб – короткие (в масштабах длин контуров теплого пола) отрезки.
  • Труба обладает очень алой пластичностью, то есть изогнуть ее даже под сравнительно большим радиусом – невозможно, не говоря уже об укладке петель контура. То есть в любом случае нельзя избежать сварных стыков, о недопустимости которых уже говорилось.
  • Теплопроводность материала – невысока, то есть должного теплообмена между теплоносителем и тощей пола обеспечиваться не будет, и общая эффективность системы будет низкой.
  • Трубы из полипропилена выделяются на общем фоне самыми высокими показателями термического линейного расширения. Даже армированные, предназначенные для горячей воды, на длинных участках потребуют установки компенсаторных петель. В теплом полу, залитом стяжкой, такое выполнить невозможно, и стенки труб будут повергаться значительным внутренним напряжениям, что, безусловно, скажется на их долговечности.

Одним словом, что бы кто ни говорил, применять такие трубы для контуров теплого пола – совершенно неоправданное ни с каких точек зрения решение.

Трубы на основе полиэтилена

Уместным, наверное, сразу будет сделать очень важную оговорку. Дело в том, что если проанализировать большинство публикаций, посвященных этой проблеме, то можно прийти к не совсем правильному выводу. Очень часто делается градация всех гибких труб, подходящих для системы «тёплых полов», на изготовленные из сшитого полиэтилена и на металлопластиковые. Невольно возникает стойкая ассоциация, что полиэтилен – он сам по себе, а для металлопласта применяется какой-то иной полимер.

Поэтому и в этой статье попробуем придерживаться такой же классификации – основанной, в первую очередь, на исходном материале изготовления труб.

Для начала, наверное, стоит все же получить определенное понятие, что же скрывается под загадочным названием «сшитый полиэтилен»

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

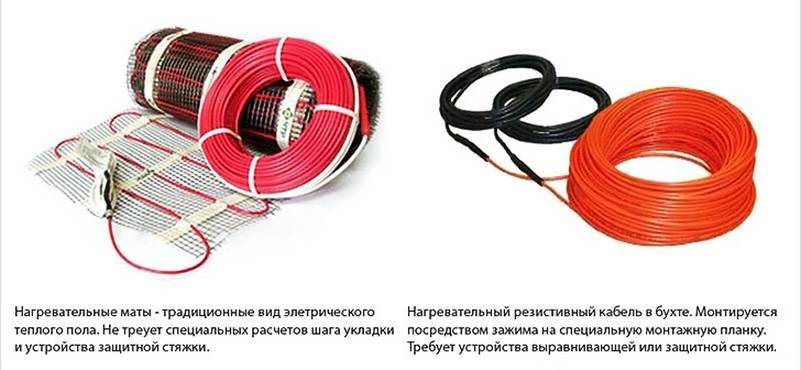

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Требования к безопасности для электрического теплого пола

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов.

Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

  1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
  2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
  3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для прокладки электросетей в квартире еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные – по счетчику

Энергопотребление теплого пола

Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.

Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.

Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.

Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.

Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.

Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:

  • Уровень тепловых потерь в обогреваемом здании;
  • Наличие терморегуляции и установленной на нем температуры;
  • Характер использования жилого здания.

Большие тепловые потери способствуют увеличению расхода электроэнергии. Например, отсутствие утепления стен повышает затраты на 10%. Тоже самое делают однослойные стеклопакеты, в то время как тройные стекла уменьшают затраты на те же 10% — аналогичным образом работают некоторые другие ухищрения.

Расход электричества теплого пола

Если решено укладывать теплый пол в виде электрического кабеля или ИК-пленки, то первый вопрос у любого покупателя – фактический расход ими электроэнергии. Производители и продавцы заявляют для подобных систем КПД под 100% вкупе с высокой эффективностью. Но при изучении технической документации на ТП ситуация выглядит не столь однозначно и привлекательно, как в рекламе.

Сравнение стоимости

Электрический теплый пол потребляет порядка 100–300 Вт/ч на квадратный метр системы. При перерасчете на квадратуру дома или квартиры в 80–150 м2 выходит внушительная сумма в киловаттах. Но есть ряд нюансов.

Кабельный или пленочный напольный электрообогрев:

  1. Работает не круглосуточно, а циклами «нагрев-охлаждение» с потреблением электрической энергии только на фазах разогрева.
  2. Укладывается посередине пола в имеющихся помещениях, а не по всей их площади.
  3. Во включенном состоянии при нагреве потребляет на уровне 60–70% от заявленной в техпаспорте максимальной мощности.

В результате расход потребляемой электроэнергии получается не столь катастрофичным. Конечно, насосная станция для частного дома, включаемая лишь время от времени расходует гораздо меньше. Но и у работающего от электричества теплого пола потребление выходит в итоге вполне приемлемым. Надо лишь расчет и монтаж такой напольной системы производить правильно.

Затраты электроэнергии на теплый пол

Факторы, снижающие расход электроэнергии

Как уже говорилось, при установке электрических тёплых полов во всех комнатах квартиры, затраты на оплату будут внушительные, что отразится на вашем семейном бюджете.

Однако есть способы, позволяющие понизить расход электроэнергии:

  1. Проведение качественного утепления — хорошая теплоизоляция уменьшает расход на 35 — 40 %.
  2. Установка многофункционального счётчика — стоимость электричества используемого ночью, где-то в 2 раза ниже. Тем более что обогрев в основном работает, когда в доме люди, а это обычно вечер и ночь.
  3. Монтаж пола с обогревом осуществлять на свободной площади. Стелить его под мебелью не только не выгодно, но и запрещено производителя систем.
  4. Использование отделочных покрытий с хорошей степенью теплопроводности.
  5. Установка программированного терморегулятора — особенно в жилых помещениях, позволит в треть экономить на энергии.
  6. В редко обитаемых комнатах не поддерживать высокий градус нагрева — это лишнее наматывание энергии.

Большое значение оказывают и климатические условия. Чем больше разница между температурой в помещении и за окном, тем мощность потребления электричества увеличивается.

Терморегулятор — незаменимый прибор для снижения затрат

Отдельно следует сказать о терморегуляторе — его применение позволяет снизить расход электроэнергии до 40%. Прибор рекомендовано устанавливать в наиболее холодном месте комнаты. При понижении температуры ниже заданного значения, он будет включать обогрев, а при достижении нужного показателя — выключать.

Во многом, на расход электричества влияет тип терморегулятора, они бывают:

  • механические — конструкция простая и стоят недорого, суточное рабочее время около 12 часов;
  • программируемые — оснащены несколькими режимами, позволяющими контролировать работу, такой прибор функционирует всего 6 часов в день.

На примере рассмотрим, какой вид терморегулятора будет экономичней. Для этого воспользуемся формулой:

Рд = t * Pобщ;

t — время работы устройства;

Pобщ— мощность.

При установке мат с напряжением 900 Вт, и использовании регулятора механического типа:

Pд = t * Pобщ= 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

Если установлен программный регулятор, то

Pд= t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

Из данного расчёта видно, что применение программированного регулятора значительно уменьшит ваши расходы.

Если тёплый пол выступает как основной обогрев во всех комнатах, то потребуется установка нескольких регуляторов, которые подключены к одной централизованной системе.

Задумываясь монтировать электрический пол в доме или квартире, следует провести все требуемые подсчёты, с учётом максимальной нагрузки зимой. Только взвесив все плюсы и минусы, нужно принимать решение об установке такой конструкции.

Видео материалы

В видео подробно разобран момент сколько потребляет теплый пол Caleo электроэнергии.

Электрический теплый пол – преимущества и недостатки

Плюсы:

возможность использовать как в качестве основного, так и в
качестве дополнительного источника обогрева жилья;

равномерное нагревание всей площади помещения;

неограниченность мест установки. Доступность для монтажа,
как в жилых комнатах, так и в офисах;

сочетаемость с большинством напольных покрытий
(ламинированная доска, керамическая плитка, линолеум);

возможность регулировки температурного режима – как по всей
квартире, так и отдельно по каждой комнате. Время включения/выключение системы
также задается по усмотрению пользователей;

отсутствие необходимости установки дополнительного
оборудования (как, например, в случае с водяным теплым полом);

сравнительно простая технология монтажа;

эстетичность. Система монтируется под чистовым полом, это
исключает любые ограничения при проектировании доступного пространства;

длительный срок эксплуатации.

Минусы:

значительная стоимость использования системы. Такой тип
отопления сложно назвать экономным;

опасность поражения электрическим током. Что выдвигает
особые требования к расчету и укладке нагревательного элемента во всех
помещениях, и в частности в санузле;

наличие электромагнитного поля, создаваемого нагревательным
элементом (кабелем);

исключается использование натурального деревянного
напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под
воздействием перепадов температур древесина будет рассыхаться, как следствие,
появляются трещины и скрипы пола;

уменьшение высоты помещения за счет обустройства чернового
пола с системой обогрева;

дополнительные требования к мощности существующей
электропроводки.

Профессионалы и пользователи, установившие самостоятельно
электрический теплый пол, отмечают, что соблюдение требований к укладке и
грамотное проектирование позволяют нивелировать большинство из перечисленных
минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или
многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень
теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический
пол в качестве основной или дополнительной системы отопления. Постоянно или
периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический
теплый пол – при использовании системы в качестве основного источника тепла –
её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150
Вт/м.кв.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

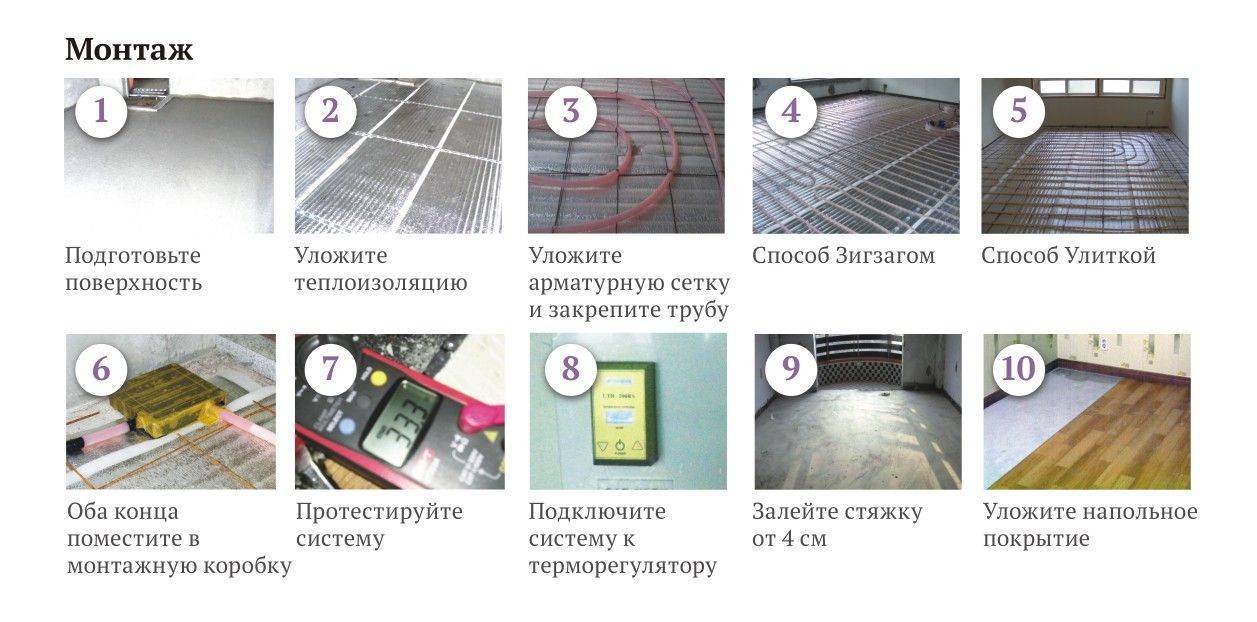

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
