Как сделать качели из дерева и металла

Как сделать качели-балансир для ребёнка из дерева своими руками

Опираясь на сделанные чертежи и вооружившись необходимыми материалами, инструментом, можно приступать к сборке качелей-балансира из дерева. Работа проводится в 4 этапа:

  • монтаж основания;
  • изготовление коромысла-балансира;
  • сборка;
  • покраска изделия.

Составленная вами схема даёт чёткое представление о последовательности действий

Основание — базис надёжности конструкции для детей. Этот элемент качелей можно соорудить из деревянного бруса (10х15 см), бревна (20 см), досок (не тоньше 3 см), закрепив их в предполагаемом месте будущих качелей. Из дерева сооружают нижнюю раму длиной около 1 м и на неё крепят (при помощи саморезов) вертикальные опоры или стойки под углом.

Коромысло-балансир проще всего сделать из бруса или толстой доски.

На всю длину балансира (до 2,5–3 м) укладываются 2 бруса параллельно друг другу, между ними (с обеих сторон) помещаются брусья покороче (до 1 м). Фиксируется вся полученную конструкция шурупами или водонепроницаемым клеем (для столярных работ). Можно воспользоваться одной доской.

На краях коромысла делаются сиденья с ручками, в центральной его части — отверстие для профильной трубы.

Ручки, как и все другие деревянные детали должны быть идеально гладкими, чтобы ребёнок не загнал в кожу занозу.

Сборка коромысла и основания производится при помощи двух труб: опорной и отрезка, вмонтированного в центр качели. Их совмещают, вставляют стальной стержень в заранее просверленные отверстия на обеих трубах.

Обладая определёнными навыками, можно соорудить для детей качель-балансир

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

  • рулетку и карандаш (рулетку можно заменить мерной лентой);
  • лобзик механического типа или электрический;
  • дисковую пилу;
  • ножовку;
  • угольник для измерений углов (комбинированного типа);
  • стропильные штифты;

Качели-кровать, изготовленные своими руками

  • проверочный угольник;
  • пильные козлы;
  • рейсмус и рубанок;
  • молоток, отвертку, струбцины, гаечные ключи;
  • стамеску (25 мм);
  • электрическую дрель с набором сверл (10, 8 и 4,5 мм);
  • брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

Как самому сделать качели на даче из металла

Перед тем как приступать к делу, следует подготовить необходимые материалы, а также инструменты.

Позаботьтесь заранее о наличии:

  • напильника или наждачной бумаги (для работы с металлической поверхностью);
  • сварочного аппарата;
  • электродов;
  • емкости, чтобы замешивать раствор;

Качели из металла отличаются изящностью и кажущейся легкостью конструкции

  • ингредиентов для приготовления раствора (щебня, воды, цемента, песка);
  • крепежных элементов (гаек, болтов);
  • металлических труб;
  • гаечных ключей и лопаты;
  • болгарки и набора дисков по металлу.

Современный дизайн металлических качелей для дачи

Создание качелей на даче своими руками: чертежи и технология

Первое, что нужно сделать – это подготовить трубы. Нарезка материала осуществляется следующим образом:

  • боковая стойка – 2 шт., длина – 2 м;
  • элемент основания – по 2 шт. с каждой стороны, длина на усмотрение;
  • перекладина – 1 шт., длина – 1,5-2 м.

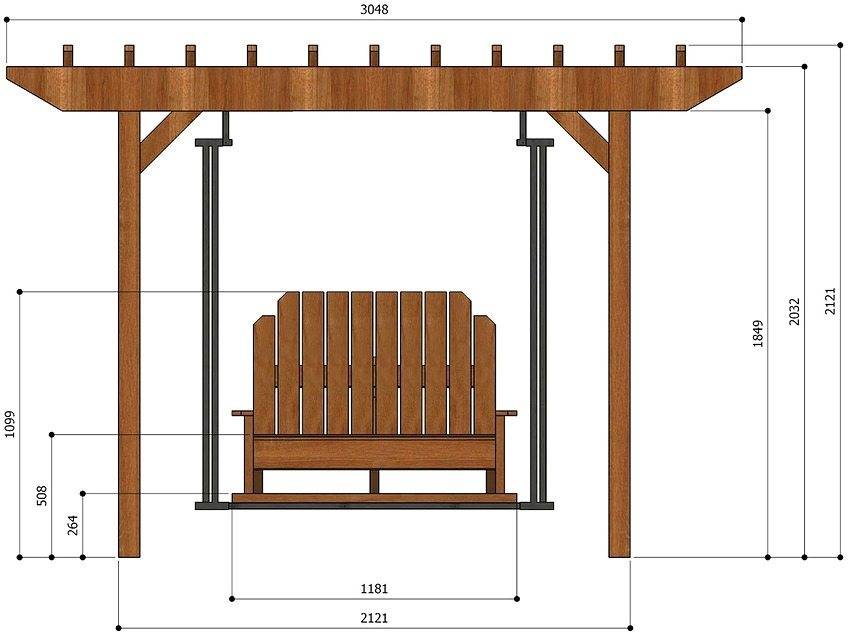

Монтажные размеры качелей из металла и дерева

Полезный совет! После нарезки металлических труб на них могут образоваться заусенцы. Для их удаления воспользуйтесь напильником или наждачной бумагой.

Элементы, предназначенные для основания, следует закрепить с помощью сварки под углом 45°. Далее к стойкам приваривается перекладина под углом в 90°.

Для установки конструкции следует выкопать две траншеи. Ширина этих углублений должна соответствовать получившейся в результате сборки треноге, а глубина – не менее 0,8 м. Между траншеями должна поместиться ширина перекладины.

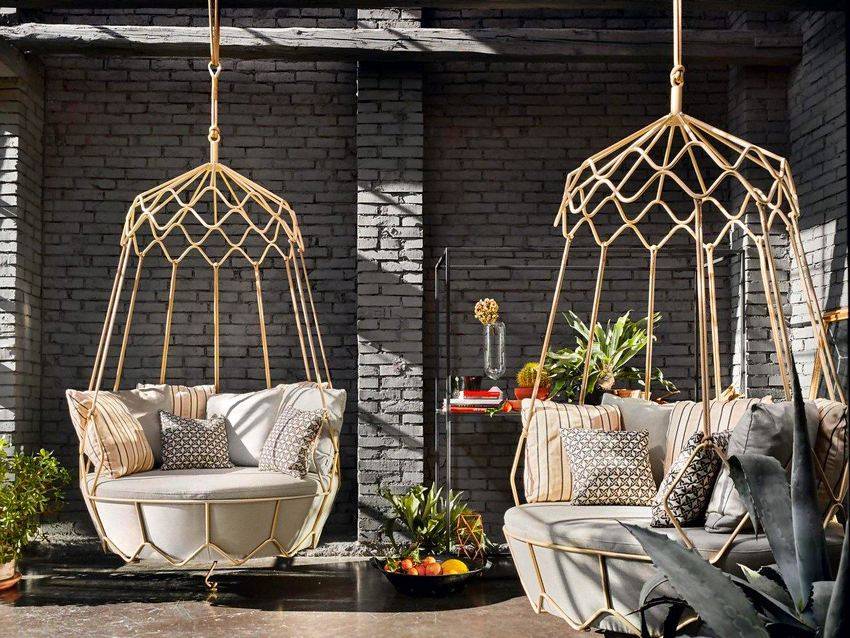

Подвесные качели необычной формы с металлическим каркасом

В углубления будут устанавливаться опорные части качелей. Предварительно на дне следует сформировать подушку из песка. Толщина слоя – 0,1-0,2 м. После этого насыпь тщательно утрамбовывается. Поверх устанавливается основание конструкции, углубления заливают бетонным раствором.

Для приготовления смеси смешайте песок, цемент и щебень в следующих пропорциях: 2:1:1 (соответственно). К полученной смеси добавьте жидкость и замешайте раствор. В результате у вас должна получиться однородная масса. Следите за тем, чтобы она не была слишком жидкой.

Схема устройства садовых качелей: 1 — шурупы для крепления планок спинки и сиденья; 2 — планки; 3 — уголки каркаса сиденья-качалки; 4 — штанга основания фермы качелей; 5 — заклепки; 6 — соединительная полоса жесткости сиденья и подвеска сиденья; 7 — боковые штанги фермы качелей; 8 — соединение концов опорной рамки тента; 9 — шнур для подвески сиденья качалки; 10 — карабин; 11 — кольцо; 12 — косынка-подкос; 13 — верхняя штанга фермы качелей; 14 — соединительные болты с шайбами и гайками; 15 — болт-фиксатор вкладыша; 16 — вкладыш с отверстием и внутренней резьбой под соединительный болт; 17 — широкая распорная шайба; 18 — опорная рамка для тента; 19 — шайба; 20 — болт, соединяющий верхнюю штангу с боковыми; 21 — ригель — 2 шт. (стальная полоса с болтами)

На застывание бетона уходит примерно около недели. До этого момента не рекомендуется крепить к перекладине сидение, которое может удерживаться тросами или металлическими балками. Убедившись в том, что раствор затвердел, прикрепите методом сварки крючки и установите сиденье на тросах. Если используются металлические балки, приварите сиденье к ним. Когда конструкция полностью готова и установлена, ее можно покрыть краской, чтобы придать качелям красивый внешний вид и защитить металл от коррозии.

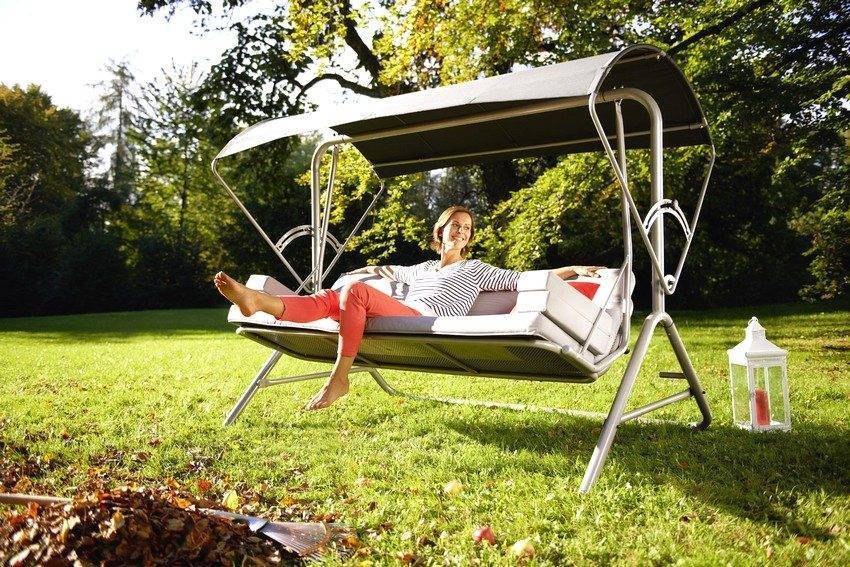

Металлические качели для дачи с тентом и мягкими подушками

Материалы и инструменты

Кроме профильной трубы потребуются:

  • измерительные инструменты;
  • дрель и «болгарка»;
  • кисти и краски;
  • несколько досок, металлические трубы.

Ход работы

  1. Болгаркой обрезаются две трубы под углом 45º.
  2. Привариваем детали к конструкции, так чтобы расстояние между нижними концами опор составляло 160 сантиметров.
  3. Подобным образом изготовляем еще одну боковину.
  4. Закрепляет боковины и болтами прикручиваем верхнюю перекладину.
  5. На перекладине размещаем специальные приспособления к которым будут крепиться тросы сиденья.
  6. Изготовляем из нескольких труб основу сиденья и надежно закрепляем с помощью гаек и болтов.
  7. Высверливаем в досках отверстия и прикрепляем их к металлической основе.
  8. Из досок делается спинка сиденья.
  9. К спинке прикрепляем приспособления («ушки») для тросов, аналогичные тем, что имеются на перекладине каркаса.
  10. Проводим через «ушки» тросы и закрепляем их.

Качели готовы принять «пассажиров»!

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.

Из какого металла выполняется рама для качелей

Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:

  • удобны в работе;
  • за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
  • высокий уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:

  • возникновение трудностей при сгибании (необходимо специальное приспособление);
  • требуется использование эффективных мер защиты от коррозийных изменений.

Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:

  • овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
  • квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
  • плоские для дополнительных элементов конструкции.

Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.

Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.

Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:

  • хомутов с крючками;
  • анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
  • шарикоподшипников (во избежание скрипа нужно их периодически смазывать).

Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники. Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб. У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта

Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения

У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

Чертежи самодельных качелей для дачи из металла

Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.

Изготовление деревянных качелей своими руками

Самостоятельная сборка качелей для всей семьи — процесс трудоемкий, но при наличии сноровки и соблюдении установленной последовательности работ можно смастерить конструкцию своими руками и обустроить место отдыха с комфортом.

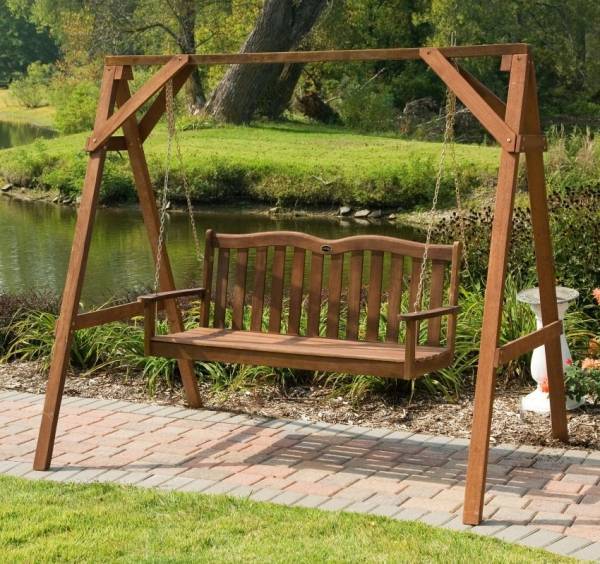

Стационарные деревянные качели для дачи

Рассмотрим последовательность сборки одноместной качели для сада простейшей конструкции. Она состоит из двух деревянных брусьев, закопанных вертикально в землю, соединенных в верхней части ригелем. К нему крепятся канаты сиденья. Для формирования каркаса понадобятся два деревянных бруса сечением 100×100 см и длиной 3 м — для стоек, а также еще один длиной не менее 1,5 м — для ригеля.

Работа выполняется в такой последовательности:

  1. Разметьте на площадке места под опорные стойки дачных качелей в соответствии с чертежом.
  2. В выбранном месте выкопайте две ямы глубиной 1,2-1,5 м и диаметром 30-40 см. Для облегчения работы используйте ручной бур.
  3. Насыпьте на дно ямы щебень слоем 20-50 см.
  4. Участки брусьев в 1 м, которые будут под землей, покройте битумной мастикой и обмотайте рубероидом для защиты от влаги.
  5. Соедините стойки верхней перекладиной.
  6. Установите брусья в ямы.
  7. Проконтролируйте, чтобы верхняя перекладина располагалась горизонтально. Залейте яму с брусьями раствором из цемента и песка в пропорции 1:3.
  8. Отрежьте кусок доски длиной 60 см и тщательно обработайте ее поверхность.
  9. По краям доски просверлите два отверстия.
  10. Проденьте через них канат: в одну вошел, из другой — вышел.
  11. Обмотайте ригель двумя концами каната.
  12. Проконтролируйте расстояние от сиденья до земли и при необходимости измените его.
  13. Покрасьте стойки.
  14. После застывания бетона качелями можно пользоваться.

Переносные деревянные качели для дачи

Чтобы продлить срок службы качелей, на зиму их прячут в сарай или другое закрытое место. В этом случае изготавливают конструкцию, у которой опоры не закапывают. Рассмотрим процесс изготовления переносной качели из дерева в форме буквы «А» с двумя горизонтальными распорками и такими размерами: ширина — 2,1 м, глубина — 1,235 м, высота — 2,2 м.

В таблице приведен комплект необходимых материалов для изготовления переносных деревянных качелей:

Элемент качелиСечение брусьев, ммДлина брусьев, мКоличество, шт.
Каркас
Ригель150х452,11
Стойка150х452,7754
Нижняя распорка150х450,992
Верхняя распорка150х450,322
Сидение и спинка
Задняя перекладина70х350,62
Брусок нижний70х351,32
Стойка подлокотника70х350,2752
Подлокотник70х350,62
Планка сидения70х251,38
Планка спинки70х251,32
Верхняя планка90х251,31
Рым-болт1006
Цепь88,41

Работы по сборке качели из дерева для дачи выполняйте в такой последовательности:

  1. Соедините стойки 150х45 мм одной стороной, чтобы получился угол 40-45°. Чтобы повысить надежность, брусья в месте соединения покройте клеем и стяните болтовыми соединениями. Такая фиксация надежнее, чем соединение саморезами.
  2. Боковые стойки в каждой паре посередине и внизу соедините перекладиной для повышения жесткости.
  3. Угловые части стоек соедините ригелем. К нему будет крепиться сиденье.
  4. Установите конструкцию вертикально на жесткое основание.
  5. Из планок сечением 70х35 мм сбейте каркас сидения размером 130х60 см, а из планок 70х25 мм — каркас спинки размером 130х60 см.
  6. Заполните рамки планками.
  7. Из тех же реек сделайте подлокотники и закрепите их к сиденью саморезами или другим способом.
  8. Закрепите спинку к каркасу посадочного места и подлокотникам саморезами.
  9. По краям сиденья и спинки прикрутите рым-болты (по 2 на каждую сторону).
  10. В перекладине просверлите 2 отверстия и закрепите в них рым-болты.
  11. Прикрепите цепь соответствующей длины к рым-болтам карабинами.
  12. Из брусков 20×30 или 30×40 мм сбейте каркас навеса и закрепите его к верхней поперечной балке под углом 10-20°.
  13. Покрасьте деревянные детали.

Осталось только натянуть на каркас полотно. Лучшим материалом для навеса считается полиэстер или сетчатый полиэтилен. Последний дешевле, но срок службы полиэстера достигает 10 лет. К тому же он отталкивает грязь, поэтому не требует стирки. Качели с навесом подобной конструкции на зиму рекомендуется прятать в защищенное от непогоды место.

Более практичной считается двускатная крыша с битумной черепицей, которая не боится непогоды. Для ее создания сформируйте стропильную систему из деревянных брусков, которая обеспечит наклон навеса 10-20°, и закрепите ее к верхней поперечной балке. Сделайте обрешетку на стропильной системе и уложите на нее битумную черепицу.

2 этап: Мастерим каркас сидения

Для сборки всего сидения необходимо подготовить следующие детали:

  • Опорный брусок сечением 70 х 35 мм длиной 955 мм – 2 шт.;
  • Бруски для задней стойки и подлокотника 70 х 35 мм длиной 600 мм – 4 шт.;
  • Брусья для сидения 70 х 35 мм длиной 1200 мм – 2 шт.;
  • Опоры подлокотника 70 х 35 мм длиной 275 мм – 2 шт.;
  • Планки для сидения 70 х 25 мм длиной 1284 мм – 8 шт.;
  • Планки для спинки 70 х 25 мм длиной 1300 мм – 2 шт.;
  • Верхняя планка 90 х 25 мм длиной 1300 мм – 1 шт.

Шаг 1: На каждом опорном бруске отмерьте вертикальные линии границ, отступив по 200 мм с каждого края. Отступаем еще по 70 мм и соединяем перпендикулярным штрихом линию от края с последними отметками. Центр каждого бруса отмечаем перпендикулярной линией. От центра линии отмечаем 10 мм и вбиваем гвоздь. Теперь нужно придать кривизну сидению. Для этого воспользуйтесь отрезком гибкой древесины (шпона). Прислоните отрезок к опорной доске ребром. Центр нужно прижать к вбитому гвоздю и изогнуть до линий 70 мм. Линию изгиба отметьте карандашом. Теперь нужно срезать брус по отмеченной линии и отшлифовать срез.

Шаг 2: Далее отступаем по 200 мм от концов по внутренней поверхности граней опорных брусьев и проводим разметочные линии поперек (перпендикулярно). От них отступаем еще по 35 мм и прямой линией очерчиваем все стороны. Теперь нам нужно воспользоваться рейсмусом, который мы устанавливаем на 10 мм, для разметки обеих граней между линиями выемок брусков. Отпиливаем по разметке с необработанной стороны.

Шаг 3: Подготовьте задние стойки. Верхние внешние края нужно спилить под углом 100, как показано на фото чертежа. Выполняем стык с опорой. Отмеряем 72 мм для линии откоса параллельно угловому срезу. Такие линии проводим по каждой грани. С помощью рейсмуса, установленного на 17 мм, проводим линию поперек торца, вдоль граней каждой детали. Так размечаем обе стойки. Пилой выполняем выемки по разметкам.

Шаг 4: Опоры подлокотников также скашиваем со всех сторон на 100. Пазы вырезаем таким же образом, как и для задних стоек. Два бруса сидения обработайте антисептиком, отшлифуйте и вставьте в пазы на сторону опорных брусков.

Шаг 5: Опорные бруски с внешней стороны соедините шурупами с задними стойками и опорами подлокотников по разметочным линиям 200 мм.

Шаг 6: Устанавливаем подлокотники. По лицевой стороне отмечаем с одного конца 70 мм и проводим линию. Далее по внутренней стороне проводим перпендикуляр под углом 100 через нижнюю часть. От кромки до линии отмеряем 35 мм через торец и обратно. Этот угол вырезаем ножовкой. Подлокотники шлифуем. Теперь от верха опорного бруска по задней стойке отступаем 205 мм. Поверх отметки фиксируем подлокотник и просверливаем отверстие в стойке по линии. Закрепляем подлокотник и стойку шурупами.

Самостоятельное изготовление

Решив сделать качели из дерева своими руками, возьмите в качестве образца простую конструкцию. Она получится надежной и не потребует от вас профессиональных столярных навыков для стыковки деталей.

Рассмотрим последовательность сборки садовой качалки из бревен, веток и горбыля.

До начала работы нужно подобрать ровные стволы деревьев или бревна небольшого диаметра (до 15 см). Они пойдут на изготовление боковин. Длина материала должна быть не менее 2-х метров. После этого нужно сделать эскизный чертеж. На нем указываются все размеры и способы соединения деталей.

Изготовление каркаса начинают с боковин. На бревнах размечают места соединительных врубок. Затем ножовкой и стамеской выбирают древесину и сверлят отверстия для стяжных болтов.

В нижних частях опорных ног вырезают пазы для установки боковых затяжек. Можно прикрепить их к стойкам без врубки, «внахлест». Однако, такое соединение получится не достаточно жестким.

Следующий шаг – установка поперечины (ригеля) из бревна. Для этого боковины выставляют вертикально и закрепляют временными связями. Уложив ригель на развилки стоек, его фиксируют к ним шурупами через стальные уголки.

Для повышения жесткости рамы, ее усиливают укосинами. Их можно сделать из толстых веток или обрезков бруса.

Собрав раму, приступают к изготовлению скамейки. Ее несущую основу, к которой будут крепиться доски спинок и сиденья, можно сделать из профильной трубы. Без хороших столярных навыков собрать такие элементы из древесины будет сложно.

Порезав трубу по размерам чертежа, отрезки сваривают встык и сверлят в них отверстия для крепления досок. Для подвешивания скамейки на верхнем и нижнем концах профильной трубы сваркой фиксируют стальные кольца. К ним будут крепиться цепи с карабинами.

В ригеле сверлят сквозные отверстия под рым болты.

Под гайку, затягивающую крепежный болт, нужно подложить стальную шайбу диаметром не менее 6 см и толщиной 3-4 мм. Для исключения откручивания на гайку следует накрутить контргайку и крепко ее затянуть.

Для быстрого крепления и удобного регулирования длины цепей рекомендуем использовать карабины. Их поочередно заводят в кольца подвесов. После этого проверяют ровность установки скамейки. При необходимости регулируют ее положение, добавляя или уменьшая количество свободных звеньев.

Для более надежной фиксации деревянные качели можно заглубить в грунт. Для этого следует выкопать ямки глубиной 20-30 см, установить в них концы стоек и засыпать смесью щебня и песка. Для защиты от гниения древесину, контактирующую с грунтом, нужно тщательно обработать антисептиком.

Сверху качели можно накрыть легким навесом. Для этого к верхним торцам стоек саморезами прикручивают две толстые ветки. К ним крепят несколько досок и покрывают их шифером, тростником или металлочерепицей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
