Как найти обрыв провода в стене: находим место обрыва провода используя мультиметр

Как найти проводку в стене?

Далека от бухгалтерии. Термин «проводка» есть в финансовом учете, обозначает запись одной и той же операции с деньгами и в дебет, и в кредит. Однако, в бытовом плане чаще сталкиваются с электропроводкой.

Здесь дело уже не в проведении операции с финансами, а в разводке проводов в квартире, здании, офисе. Кабели принято прятать в стенах. Порой, пути проводов неисповедимы.

Крепишь полки и, оп, остался без света. Искать место повреждения проводки, расчищать и ремонтировать ее – дело хлопотное и небезопасное. Проще заранее вычислить пути электрических сетей. Как это сделать, расскажем далее.

Ищем место повреждения провода

Методика отыскания повреждения фазного провода

Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:

  • В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
  • Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
  • Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
  • Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
  • Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.

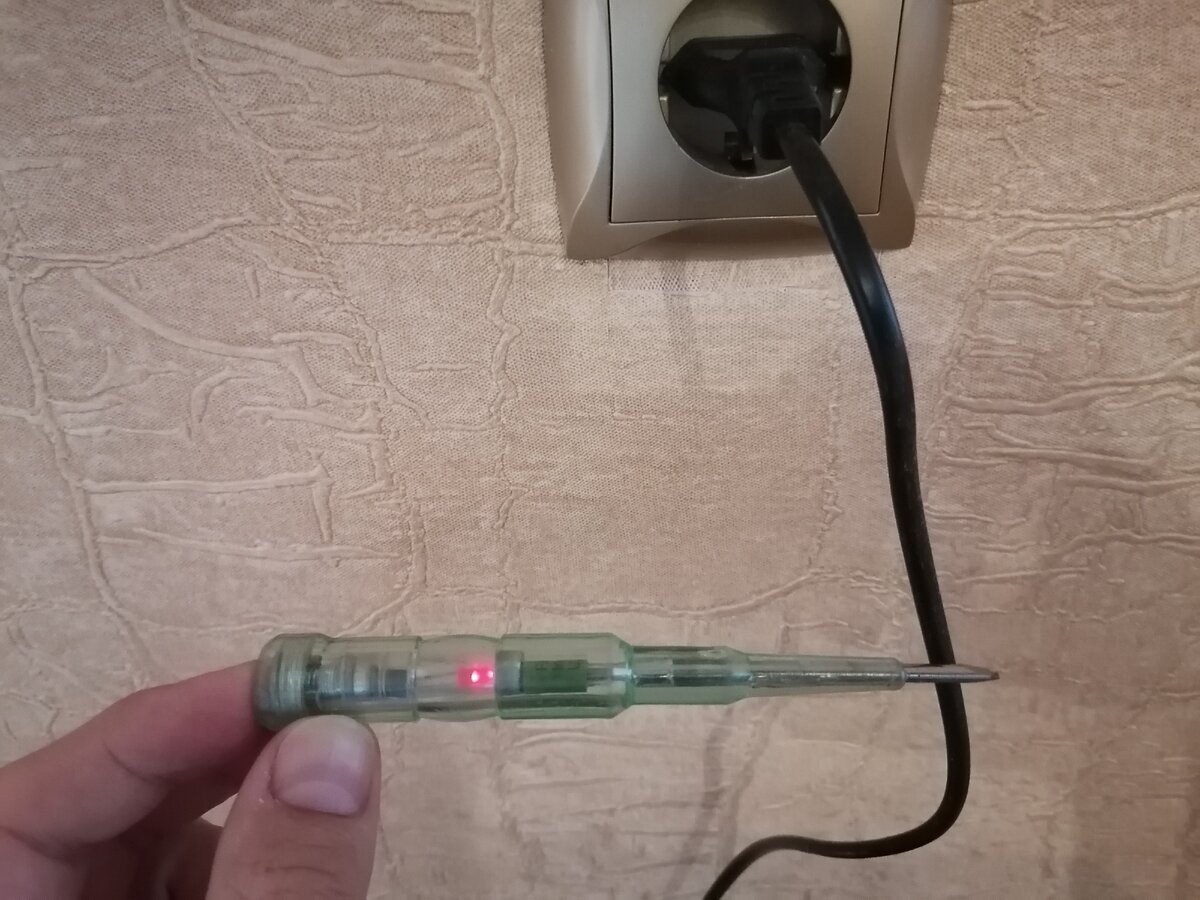

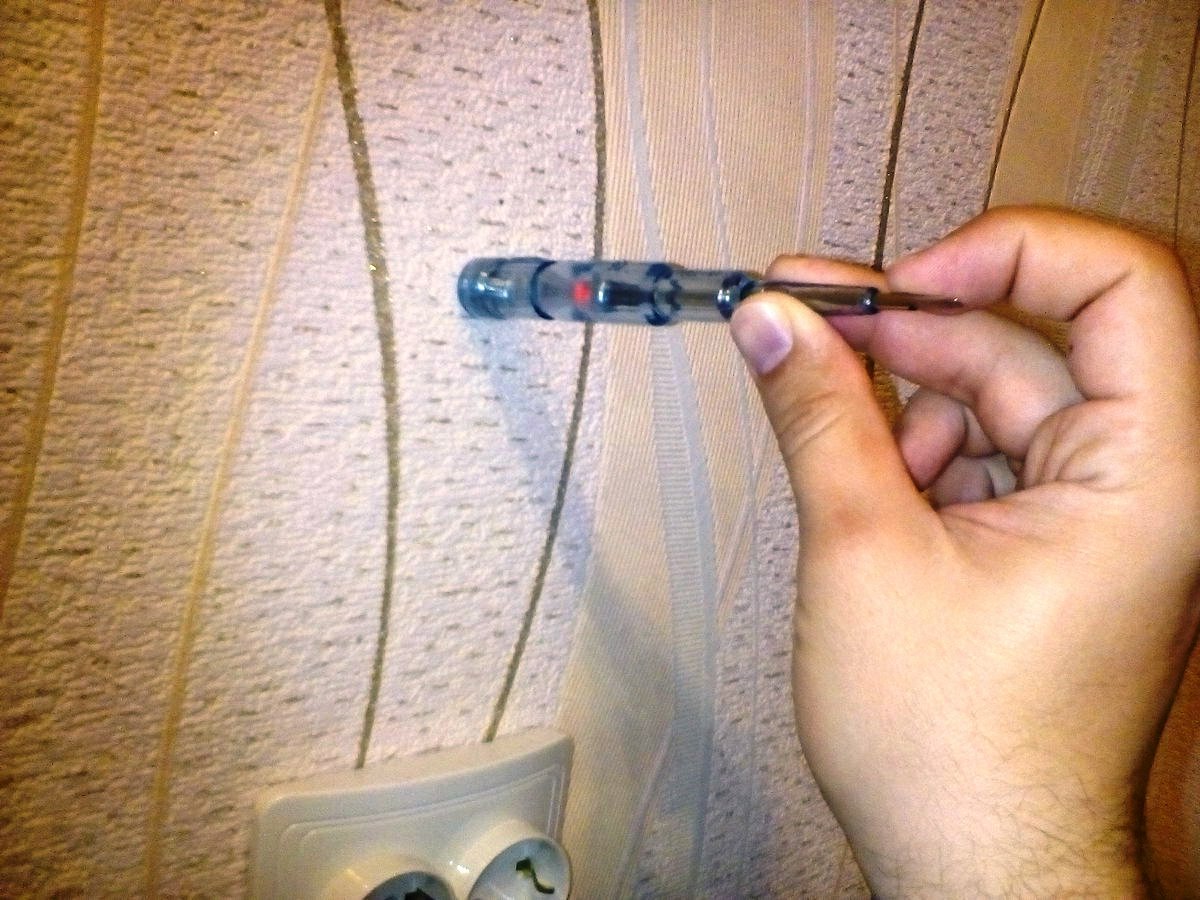

Поиск повреждения при помощи бесконтактного указателя напряжения

А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.

Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.

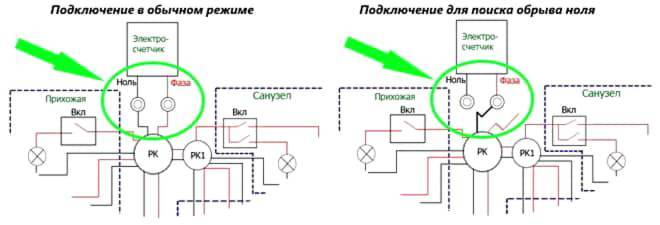

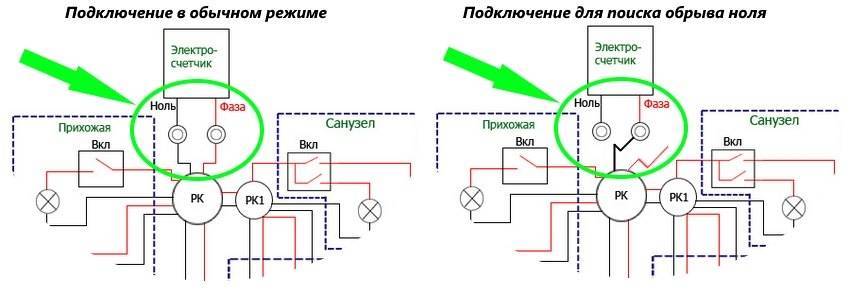

Методика отыскания места повреждения нулевого провода

С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует? Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току. Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:

Отключите все электроприборы в вашем доме

Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности. Определите место питания поврежденного участка

Определите место питания поврежденного участка

Лучше чтобы это был автоматический выключатель, а не распределительная коробка. Отключите вводной автомат на ваш дом или квартиру.

Вводной пакетный переключатель

Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения

Очень важно не перепутать и вставить нулевой провод именно данного присоединения. Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями. Если же у вас установлен двухполюсный автомат, то вам значительно проще

Если же у вас установлен двухполюсный автомат, то вам значительно проще

Отключаем фазный провод и на его место садим нулевой. Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение. Включаем вводной автомат или пакетный переключатель. Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания. Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

  • Развести в стороны концы оборванного кабеля.
  • С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
  • Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
  • Соединить и заизолировать поврежденные провода.
  • Устранив повреждение, закрыть коробку крышкой.
  • Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

После заделывания электрической канавки подавать напряжение на восстановленный кабель не следует, пока штукатурка полностью не высохнет.

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля. Причиной искрения может быть не только обрыв, но и оплавление изоляции в результате неграмотного подбора проводов и кабеля.

К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля. Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Способы прозвонки

Прозвонить провода в домашних условиях можно несколькими способами:

С помощью лампочки и батарейки. Это самый простой и быстрый метод. Для того чтобы сконструировать такой прибор необходимо обладать лампочкой и батарейкой (можно соединить между собой несколько батареек), а также соединительные проводники и щуп. Помимо этого, не стоит забывать про то, что вольтаж лампочки и батарейки должен быть одинаковым, или у батарейки больше, но не наоборот. Соединительный провод должен быть длины, достаточной для того, чтобы прозвонить провод на расстоянии.

Для того чтобы прозвонка работала правильно, необходимо кабель маркировать в любом порядке. Методика работы такого приспособления состоит в следующем: к одной жиле присоединяют провод, что идет от батареи, а к щупу прикрепляют лампочку. Этим щупом по очереди прикасаться к проводникам на противоположном конце кабеля. Если лампочка засветилась, значит, этот провод соединен с батарейкой.

О том, как прозвонить провода лампочкой и батарейкой, можете узнать из этого видео урока:

С помощью мультиметра. Этим прибором измеряют различные параметры электросети (например, напряжение, силу тока, сопротивление). В доме такой прибор будет незаменимым, если необходимо проверить розетку или выключатель, наличие обрыва или узнать, куда идет провод.

Прозвонить кабель мультиметром можно по следующей методике:

  1. Устанавливается функция «прозвонка». В зависимости от того, какая модель прибора используется, этот режим обозначается по-разному. Как правило, он обозначается диодом.
  2. Затем необходимо найти фазу в распределительной коробке. Это делается следующим образом: необходимо включить питание и индикаторной отверткой проверить каждый кабель. Нужный помечаем скотчем или изолентой и после этого определяем ноль.
  3. После этого следует найти напряжение. Для этого устанавливаем мультиметр на режим «измерение напряжения». С помощью щупа проверяем каждый провод. Если при очередном касании щупа высвечивается в районе 220 В, значит найден нужный.

Чтобы проверить электропроводку в стене на целостность, необходимо кабель отключить от источника тока. Устанавливаем мультиметр в режим измерения сопротивления. При смыкании щупов на экране должны показаться нули.

На видео ниже наглядно демонстрируется технология прозвонки кабеля мультиметром:

Эти два метода удобны, если прозвонка осуществляется на коротком расстоянии и сделать ее может один человек. Если же кабель длинный и его концы находятся в разных помещениях в квартире или за ее пределами, то используют другой метод.

С помощью телефонных трубок. Прозвонка телефонными гарнитурами осуществляется следующим образом: капсюли в трубке соединяют друг с другом и к ним соединяют аккумулятор, напряжение которого не превышает двух вольт. Благодаря такой методике работники могут проговориться между собой по телефону и координировать свои действия.

Схема прозвонки кабеля с помощью телефонных трубок:

Прозвонить можно следующим образом: кабель с одной стороны соединяется с проводником трубки, а другой проводник – к любой жиле. С другой стороны кабель соединяет с проводником трубки, а другой – к каждой жиле поочередно. Если в трубке работники слышат друг друга, значит, они подсоединились к одному и тому же проводнику.

Увидеть всю технологию работ вы можете на данном видео примере:

С помощью трансформатора. Есть еще один способ, с помощью которого можно прозвонить кабельные линии – это прозвонка с использованием трансформатора, у которого от вторичной обмотки отходит несколько отводов. Методика состоит в следующем: начало обмотки соединяется с заземленной оболочкой проводника, а отводы трансформатора подключаются к жилам и запитывают каждую из них. Если измерить напряжение, котрое существует между оболочкой на другом конце и жилами, можно определить принадлежность конца к определенному проводнику. Прозвонка позволит определить и промаркировать необходимые жилы. О том, как правильно маркировать провода, можете узнать из нашей статьи.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

  1. Отключаем проводник с фазой.
  2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
  3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
  4. Разводим концы оборванного проводника.
  5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.

Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

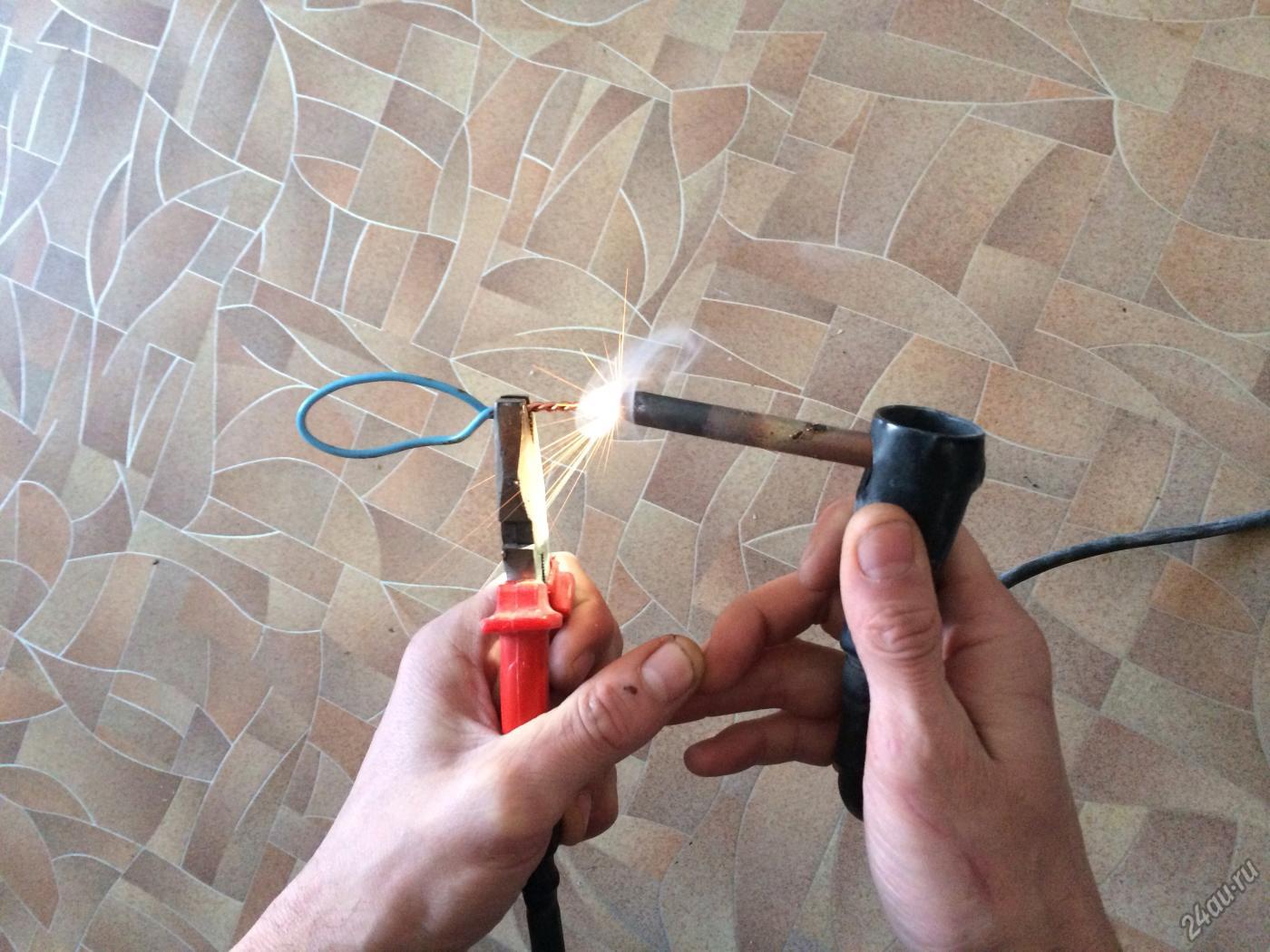

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

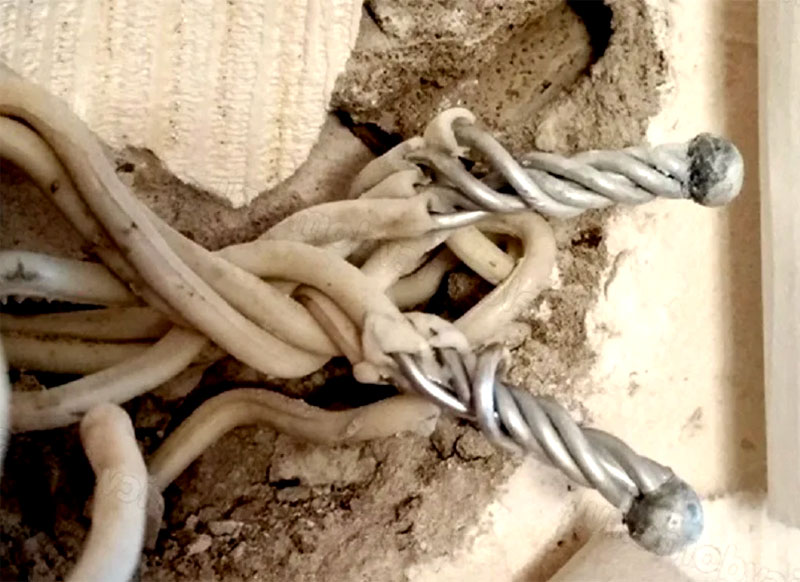

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

  • различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
  • самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
  • мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

В каких случаях нужно устанавливать расположение проводки

Навигация по странице

Поводов, чтобы найти электрический провод в стене, множество. Основные причины представлены ниже:

  • Перепланировка квартиры. Процедура используется при необходимости расширения или переноса дверных проемов. В противном случае кабель в стене можно случайно повредить.
  • Обрыв цепи. Относится к серьезным проблемам, когда повреждения скрытые. Тогда нужно отыскать прорыв в фазном или нулевом проводнике, операция занимает много времени. При обрывах лучше сразу обращаться за помощью к профессиональному электрику.
  • Создание дополнительных отверстий. Перед тем, как повесить на стену полку, картину нужно предусмотреть возможность появления неприятных последствий. Проверка необходима, даже если теоретически на данном бетонном участке панельного дома нет линии. Некоторые строители нарушают правила выкладывания шнуров, что отразится на их работоспособности.

Покупка нового жилья не гарантирует правильной установки электрокабелей. Заранее обнаруженная сеть избавит от случайных повреждений, но в этом случае лучше привлечь специалиста, чтобы не тратить время на поиск собственными силами. Нахождение обрывов цепи

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

  1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
  2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

Металлоискатели для обнаружения проводки в стене

В отличие от процесса, описанного выше, металлодетекторы излучают, а потом ловят отраженный сигнал. Минус, что часто попадается арматура. Она сделана из металла и обладает, хоть и низкой, но проводимостью. Поэтому послужит источником переотраженного сигнала. А на частоту 50 Гц подобный прибор, вероятно, не среагирует.

Металлоискатель – это миниатюрный приемник одновременно. Сигнализатором служит зуммер, но не запрещает использовать иное взамен. Имея на руках подобный прибор, легко мелом нанести на стену траекторию пролегания электропровода. Старый выдалбливается либо вырезается штроборезом. На его место укладывается новый согласно требованиям электрического проекта на помещение. Выше уже говорили, что нужно это заэкранировать при помощи металлических каналов.

Заземление, принятое повсеместно, за исключением России, служит для снижения уровня электромагнитных помех в первую очередь. А уже во вторую предохраняет от случайных пробоев изоляции. Не стоит пренебрегать организацией заземления в собственной квартире. Есть и специфические моменты. К примеру, в разрыв выключателя нужно подключать фазу тока. Для поиска нуля потребуется прибор. В строительном магазине покупаем щуп-индикатор в виде отвертки, показывающий расположение. По принятым стандартам, фаза, ноль, и земля отличаются цветом. Точнее уже нужно смотреть по месту.

Многих интересует, как прозвонить электропроводку. Проще начать от щитка. Там расположены пробки. Они вывинчиваются и одним концом выходят в квартиру. Либо же стоят автоматы. Обычно защитных устройств два, и потребители в помещениях должны созвониться с устройствами. Что касается места локализации неисправности, то используется специальный инструмент. Подобный прозванивающему кабель под землей, но меньший по размеру.

Он же поможет и найти вероятность короткого замыкания в скрытой электропроводке. В отличие от детекторов и металлоискателей этот называется трассоискателем. Он и бесконтактным путём покажет наличие напряжения в жиле. Но стоит прибор уже от 20.000 рублей. И покупать его для экономии трех метров электропровода нецелесообразно. Это скорее надежный помощник профессиональных строителей. И он дешевле локатора арматуры (позволяет контролерам принимать решение, к примеру, о соответствии сдаваемого объекта проектной документации).

Надеемся, что задача решена. Добавим, что если в диск штробореза попадет кусок электропроводки, последствия окажутся непредсказуемыми. По возможности, точнее вычерчивайте путь пролегания жилы. Иногда полезно сделать поверхностную штробу, чтобы понять, как далеко от поверхности до изоляции электропроводки.

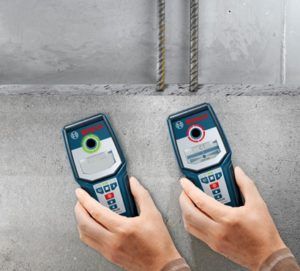

Приборы для обнаружения скрытой электропроводки

Определение расположения электропроводки прибором

Для определения проводки в стене предназначены специальные приборы, представленные в достаточном ассортименте на рынке современных электротоваров. Их действие базируется на различных физических принципах. Из-за этого при пользовании определенным устройством присутствуют, как положительные моменты, так и отрицательные.

Одни приборы для определения расположения линий реагируют на электромагнитное поле, образующееся вокруг проводника при прохождении по нему электрического тока. Другие – «ищут» скрытый металл, распространяя вокруг себя волны и улавливая происходящие с полем изменения. Так и действие самодельных приспособлений для обнаружения проводки основывается на этих же законах физики. Только часто они гораздо слабее промышленных особенно профессиональных аналогов.

Классификация приборов для обнаружения замурованных линий по принципам, заложенным в основу их работы, представлена в таблице далее.

Виды устройствОсобенности функционирования
1электростатическиереагируют на электромагнитное поле провода
2электромагнитныепри их использовании требуется, чтобы проводка находилась под нагрузкой не менее 1 кВт
3металлоискателипрофессиональные модели способны определять вид металла
4комбинированныесочетают сразу несколько принципов, что значительно повышает точность при работе

Распространенные на практике виды устройств

Для поиска электропроводки в стенах применяют приборы от разных производителей, отличающиеся принципом действия и функциональными возможностями. Глубина обнаружения также отличается.

Профессиональные устройства точно указывают расположение обнаруженного кабеля. Они помогают, как найти скрытую проводку в стене, так и места обрывов. Часто встречаемые на практике варианты представлены ниже в таблице.

Название прибораФункциональные возможности устройства
1сигнализатор Е121 («Дятел»)определяет места обрывов и расположение линии, находящейся под напряжением на расстоянии от поверхности, не превышающем 7 см
2ПОСП-1позволяет обнаружить скрытую электропроводку и участки, где нарушена ее целостность
3STANDARD LA – 1012реагирует на наличие электромагнитного поля, помогает находить обрывы
4датчик ExtechDA30чувствителен к линиям, находящимся под действием переменного напряжения, «видит» даже экранированный кабель

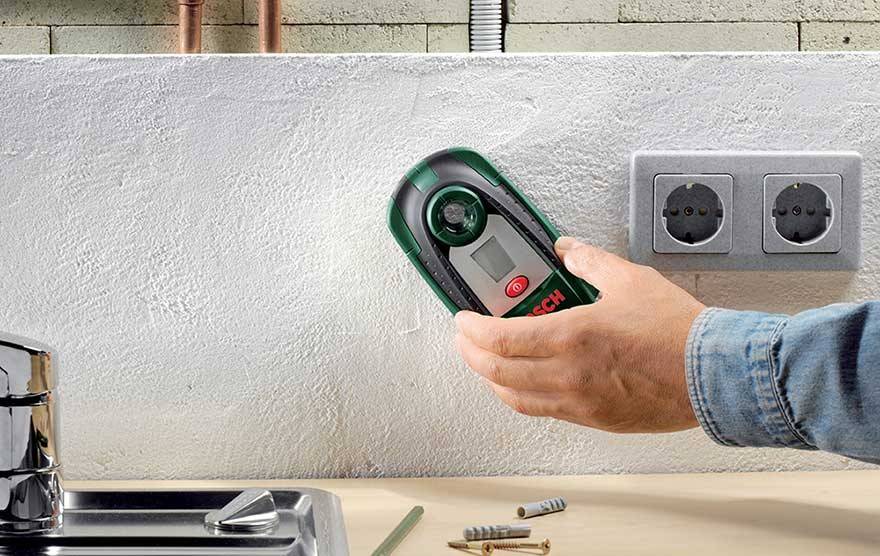

Прибор BOSH GMS 120

Ремонты, либо перестановки, переносы розеток и выключателей – это не каждодневные мероприятия. После капитальной отделки их проведение может понадобиться нескоро. Поэтому при возникновении проблем с питающей электросетью часто экономически нецелесообразно приобретать специальные приборы. Тогда может помочь применение отверток-индикаторов. Такие пробники стоят дешево, но и возможности их также сильно ограничены.

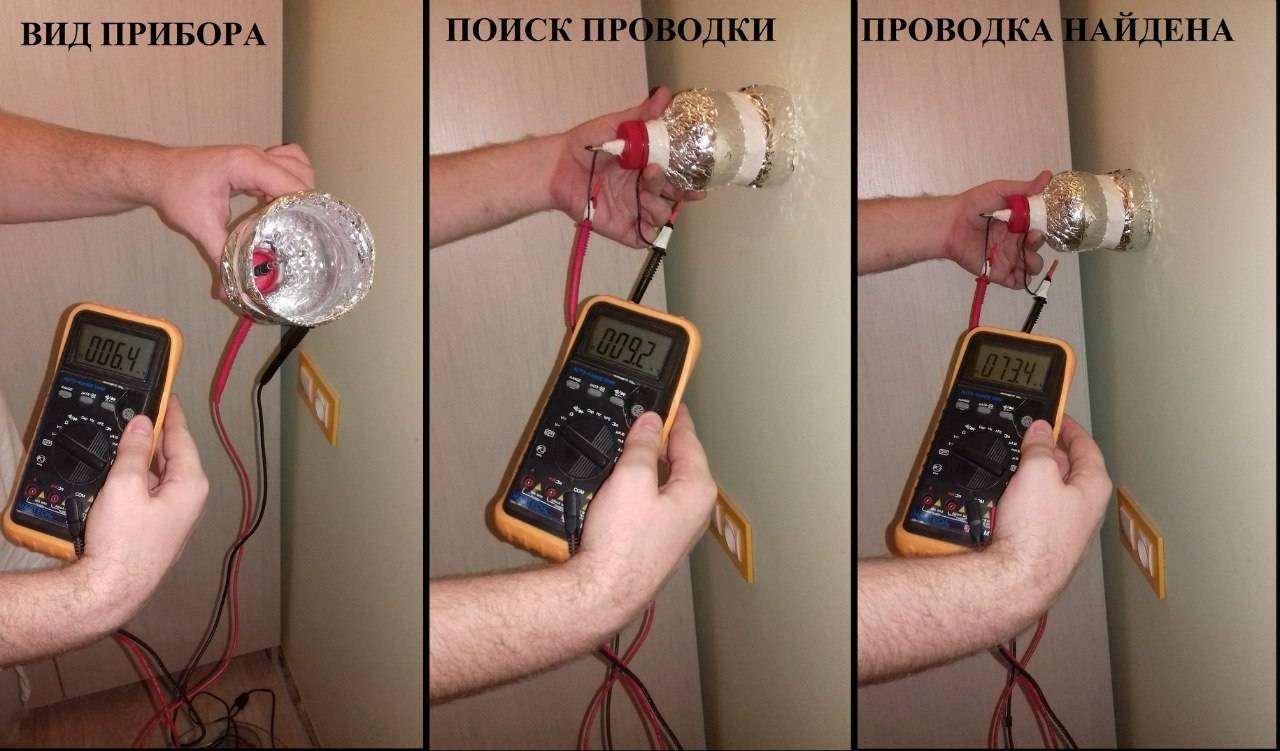

Особенности пользования мультиметром

Мультиметром при диагностике квартирной электросети пользуются, подсоединив его к полевому транзистору, например: 2SK241, КП103А, КП303. Алгоритм того, как определить проводку в стене с его помощью, следующий:

  • выставляют режим измерения сопротивления на диапазон 200кОм;
  • подсоединяют щупы к среднему и левому выводам транзистора, а правый – оставляют в качестве антенны;
  • ведут им вдоль стены;
  • при попадании в электромагнитное поле изменится внутреннее сопротивление полупроводникового элемента, что и регистрирует мультиметр;
  • на участке, где значение сопротивления максимально изменится, будет располагаться линия электропроводки.

Обычный китайский мультиметр, помогающий, как найти провод в стене, так и определить точку обрыва, показан ниже на фото.

Где искать обрыв провода

При мигании света в доме, его полном исчезновении, искрении, задымлении, срабатывании автомата на щитке, отсутствии тока в некоторых или во всех розетках следует проверить не выбило ли автомат или не перегорели предохранители. Если со счетчиком ничего не случилось, а у соседей с электричеством все в порядке, значит, у вас произошло размыкание цепи питания.

Причиной поломки может быть обрыв, исчезновение контакта на клеммных соединениях, нарушение изоляционной защиты провода и его неисправность. Чтобы подобное не случалось, нельзя провода от электрооборудования перегибать, завязывать, перекручивать, передавливать тяжестями.

Повредиться провод может на любом участке:

  • в зоне сцепления проводников,
  • в местах присоединения провода к контактам выключателей, розеток, электрощитов;
  • на промежутке между этими устройствами и коробкой.

Поиск места разрыва

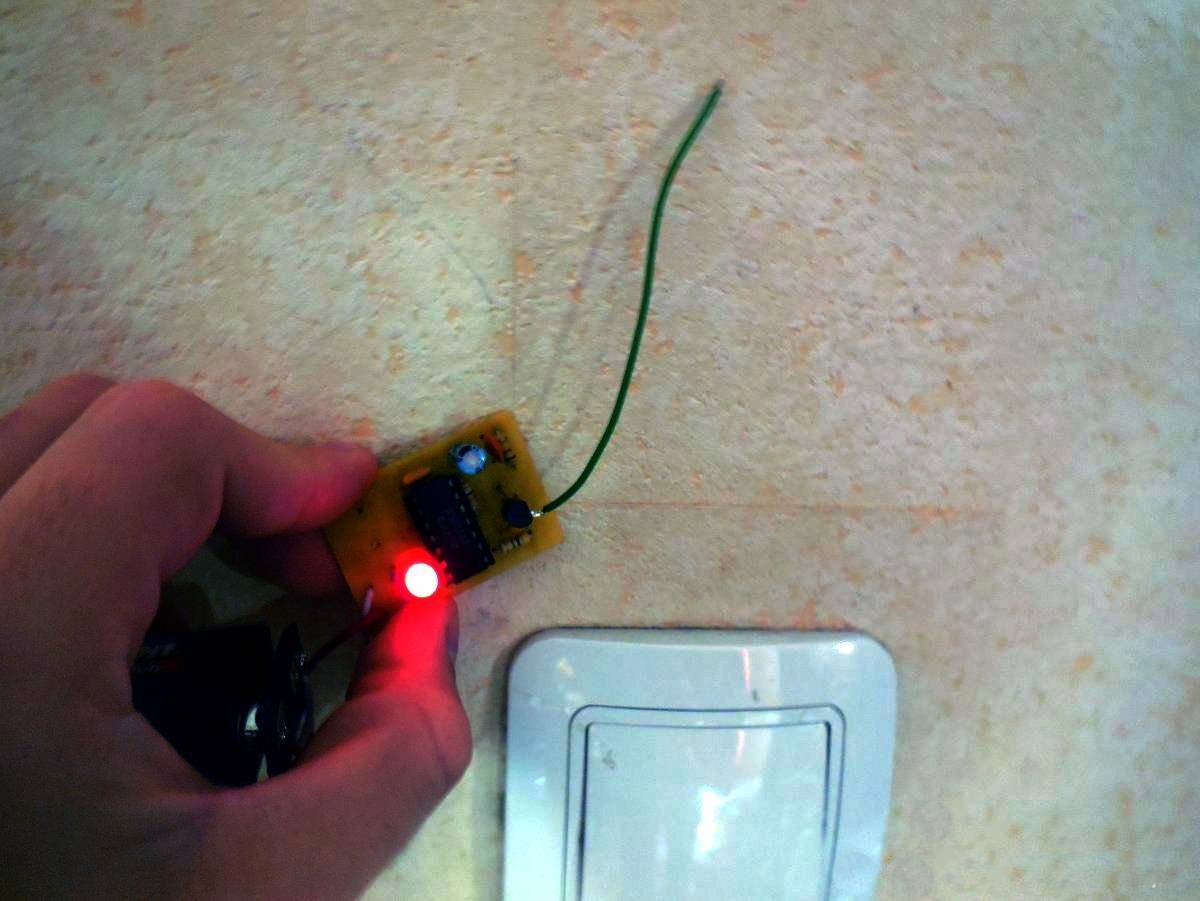

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

  1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
  2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
  3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
  4. сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

https://youtube.com/watch?v=zNSVKAwadZw

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.
