Какой детектор купить, чтобы найти скрытую проводку: ТОП-13 лучших детекторов

Как выбрать

Прежде всего необходимо определиться с набором материалов, которые прибор должен определять. Зависит это от характера работ, которые вы собираетесь выполнять и от тот, насколько часто прибор вам потребуется в дальнейшем. Чем больше функций имеет устройство, тем большую сумму придется за него выложить.

Далее, как обычно в инструменте, решаете какого класса оборудование вам необходимо. Тут решающий фактор — сумма, которую вы можете или хотите потратить. Самые дешевые — бытовые модели. Они имеют не очень большую глубину обнаружения, значительную погрешность, корпус сделан из недорого пластика. В средней ценовой категории полупрофессиональные модели. Их характеристики лучше, погрешность меньше. И самые дорогие, но и самые точные — профессиональные модели. Кроме цены их можно определить по большой глубине обнаружения объектов.

Цены на приборы для обнаружения проводки могут быть самыми разными — от сотен рублей до десятков тысяч

В нужном классе выбирать модель надо по глубине обнаружения проводки, металла и других объектов. Это основной показатель, который влияет на эффективность работы

Еще стоит обратить внимание на условия работы. Некоторые модели могут работать при низких температурах (до -60°С). Также стоит обратить внимание на то, каким образом отображается информация

Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл)

Также стоит обратить внимание на то, каким образом отображается информация. Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл). О том, что именно обнаружено догадаться сложно

О том, что именно обнаружено догадаться сложно.

Пример технических характеристик обнаружителя проводки

Чуть более сложные приборы меняют тональность и продолжительность звука. Потренировавшись на различных устройствах, можно научиться определять по звуку что именно обнаружил детектор. Работать с таким прибором уже проще.

Если прибор для обнаружения проводки имеет еще и световую индикацию, работать еще проще. Ориентироваться по звукам и светодиодам намного легче. И самый удобный в работе вариант — ЖК дисплей. Но стоит он, как правило, на универсальных моделях. На экране в виде пиктограмм отображается обнаруженный материал, а в виде столбиковой диаграммы расстояние до него.

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб

Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

• Медь и алюминий – 60 мм.
• Черный металл – 80 мм.
• Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

• Черные металлы – 100 мм.
• Цветные металлы – 80 мм.
• Медный кабель под напряжением (220V) – 50 мм.
• Древесина – 20 мм.

Интерскол ЭД-0,2, 600 – 900 руб

Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

Детекторы металла и скрытой проводки: понятие, виды, принцип работы

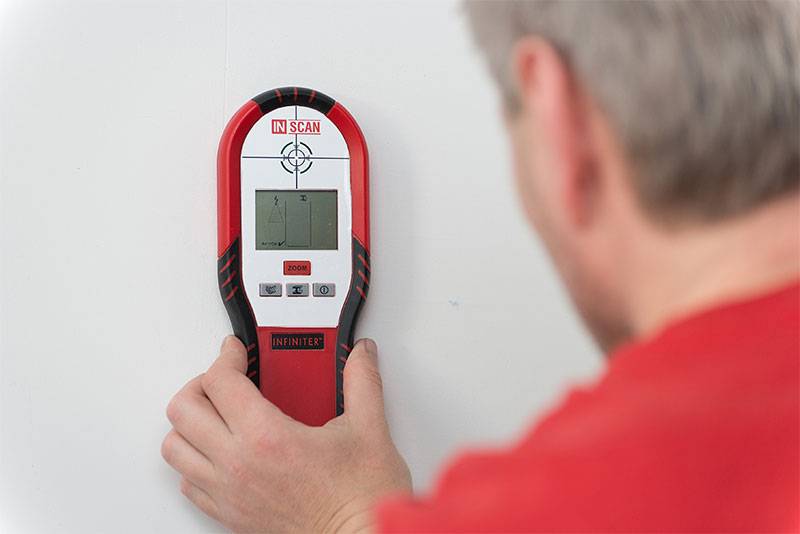

Детектор скрытой проводки

Как найти кабель, находящийся в стене под напряжением? Без прибора для поиска проводки в таких ситуациях не обойтись. Он довольно прост и имеет широкий диапазон использования. Его применяют во время ремонтов квартир и домов, чтобы найти провода в бетонной или, к примеру, деревянной стене. Также нередко детекторы используют в процессе ремонта машин.

Принцип работы устройства базируется на генерации определённых колебаний. Прибор сам их генерирует, поэтому легко считывает колебания, которые исходят от проводки, и подаёт сигнал на диод. Он начинает мигать, оповещая о найденных проводах.

Все детекторы делятся на три категории:

• тестеры;
• индикаторы;
• искатели металла.

Первые просты и отличаются высокой надёжностью. Но они рекомендованы для работы внутри помещений, так как повышенный уровень влажности может создать ненужные помехи. Также тестеры плохо реагируют на сталь, она является сильной помехой для обнаружения проводов. Несмотря на это, приборы нашли широкое применение, используясь в разных областях.

Индикаторы ещё более просты, но «видят» только провода под сильным напряжением. Поэтому диапазон их эксплуатации сильно ограничен.

Классические искатели металлов по своему принципу действия нельзя отнести к эффективным устройствам для обнаружения проводки, так как они реагируют на любые металлические предметы. В итоге процесс поисков проводов может затянуться на неопределённое время. Но всё же в некоторых ситуациях такие устройства будут полезны.

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

4. Детектор проводки Bosch GMS 120 Professional

Продолжает список многофункциональное устройство Bosch GMS 120 Professional, которое включает в себя функции нескольких приборов. Таких, как детектор проводки, металлоискатель (черные и цветные металлы), детектор деревянных конструкций и полипропиленовых труб отопления. Глубина обнаружения проводки – 50 мм, глубина обнаружения черных металлов – 120 мм, цветных – 80 мм. Помимо этого, прибор обнаруживает деревянные конструкции на глубине – 38 мм.

Особенной функцией прибора является поиск центра. Она обеспечивает точное обозначение центра обнаруженных объектов одновременно со считыванием свойств материалов. Степень пылевлагозащиты IP54. Индекс означает, что некоторое количество пыли может проникнуть внутрь, однако это количество не приведет к неисправности устройства. И обеспечена полная защита от брызг, падающих в любом направлении. В комплекте с устройством поставляют чехол, инструкцию и петлю на руку. Корпус устройства обрезиненный. Это обеспечивает надежный хват и снижает риск выскальзывания с руки.

Батарейный отсек также обрезиненный, поэтому с уверенностью можно сказать что он надежный. Детектор оснащен дисплеем и интуитивно понятной панелью управления. Кнопки механические. Дисплей имеет подсветку для лучшей видимости результата. Автономную работу прибора около 5 часов обеспечивает крона (6LR61/6LF22). Имеется маркировочное отверстие со световым кольцом. Вес устройства 270 г. Гарантия от производителя 1 год.

Средний рейтинг – 4.4

Средняя цена – 7680 рублей

Плюсы:

• Корпус обрезиненный.

• Наличие маркировочного отверстия со световым кольцом.

• Обнаруживает черные и цветные металлы.

• Пылевлагозащита IP54.

• Обнаружение проводки.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

DYI, duwi для металла и проводки

Без этого прибора сложно представить себе любые ремонтные работы – детектор быстро и точно укажет на расположение скрытых конструкций и проводки. Применяя этот прибор, можно быть уверенным, что при бурении, сверлении и прочих работах, не будут повреждены никакие коммуникации.

Прибор небольшой по размерам и удобно располагается в руке. Звуковая и цветовая индикации дополняют удобство его использования. Принцип работы – прибор создает собственное магнитное поле, которое реагирует на скрытые коммуникации – трубы, арматура, каркасы, в том числе, и проводку, не зависимо от того, под напряжением она в данный момент или нет.

Отличительные особенности этой модели:

• глубина обнаружения металла – 24мм;
• глубина обнаружения напряжения – 30мм;
• питание – батарейки типа «Крона»;

Преимущества и недостатки

удобно располагается в руке;
масса – 0,2кг;
экономичность – длительный срок работы от одной батарейки;
простой в эксплуатации;
относительно низкая стоимость.

ограниченная площадь поиска;
при наличии штукатурки на стене, возможна некорректная работа.

Популярные модели

Безоговорочно утверждать, какой из индикаторов скрытой электропроводки является лучшим, весьма трудно. На выбор влияет множество факторов, начиная от цели применения, оканчивая производителем и ценой. Обзор нескольких моделей дает представление о том, какие индикаторы скрытой проводки пользуются наибольшим спросом.

Интерскол ЭД-0,2

Интерскол ЭД-0,2 (Рис. 9) — бюджетный вариант индикатора скрытой проводки, предназначенный для поиска обесточенных проводов и металлических крепежных элементов в деревянных конструкциях. Для индикации результата используется световая и звуковая сигнализация. Обнаруживая кабеля на глубине до 20 мм, прибор дает погрешность в 3 мм. Не требует калибровки, управляется при помощи всего одной кнопки.

Цена от 500 до 1000 рублей.*

При выборе индикатора скрытой проводки желательно отдавать предпочтение известным производителям, чья спецификация акцентируется на выпуске данных приборов.

DEFORT DMM-20D

С помощью четырехрежимного мультитестера DEFORT DMM-20D (Рис. 10) можно искать находящийся в стене кабель, который находится под напряжением. Кроме того, прибор служит для выявления деревянных опор, металлических элементов и пустот. Устройство обеспечивает идеальные условия для работ связанных со сверлением отверстий и монтажом навесного оборудования. Результаты поиска выводятся на дисплей и сопровождаются звуковым сигналом. Глубина обнаружения электропроводки — до 50 мм. При простаивании без манипуляций с управлением прибор самостоятельно отключается, что благотворно сказывается на ресурсе элементов питания.

Цена от 800 до 1200 рублей.*

KWB 0116-20

Индикатор KWB 0116-20 (Рис. 11) применяется при поиске спрятанных в стенах подключенных и обесточенных проводов. Прибор различает деревянные перекрытия, дает информацию об арматуре железобетонных стен. Устройство обнаруживает запитанную проводку на расстоянии до 38 мм. Устройство снабжено интеллектуальной системой калибровки, позволяющей получать результаты с большой точностью. Для управления сканером используется всего одна кнопка, что сводит эксплуатацию к максимальной простоте.

Недостаток: Откалиброванное устройство не рекомендуется отдалять от стены, которая подвергается исследованию.

Цена 1600–1800 рублей.*

ADA Wall Scanner 80 А00466

Прибор для определения скрытой проводки ADA Wall Scanner 80 А00466 (Рис.12) обеспечивает поиск находящихся под напряжением проводов, также предназначен для обнаружения деревянных перекрытий, черных и цветных металлов. Профессиональное устройство заключено в ударопрочный корпус, предохраняющий внутренние элементы от механических повреждений. Помимо ЖК-дисплея, на который выводятся результаты сканирования, в детекторе присутствует звуковая и световая сигнализация. Сканер, обнаруживающий проводку на глубине до 50 мм, прост в эксплуатации, содержит минимальное количество элементов управления. Визуализация режимов и результатов поиска производится с помощью доступных пониманию пиктограмм.

Цена девайса колеблется в пределах 2700–3000 рублей.*

Самый лучший детектор для поиска проходящих в стене проводов окажется бесполезным в неумелых руках. Поэтому для эффектного применения прибора необходимо обзавестись минимальными знаниями электротехники или воспользоваться услугами специалиста.

*Цены актуальны на октябрь 2022 г.

Ведущие производители датчиков для поиска скрытой проводки

Существуют десятки проверенных фирм-производителей датчиков скрытой проводки. Назовём самые популярные из них:

1. Ada Instruments. Азиатский бренд, специализирующийся на производстве измерительного и диагностического оборудования.
2. Elitech. Китайский производитель строительного оборудования.
3. Ресанта. Российская фирма, занимающаяся производством электрооборудования.
4. Зубр. Российский производитель строительных инструментов.
5. Condtrol. Российская компания по производству измерительных приборов.
6. Laserliner. Немецкая компания, специализирующаяся на производстве профессиональных измерительных инструментов.
7. Mastech. Гонконгский производитель контрольно-измерительных приборов.
8. Cem. Китайская компания по производству пирометров, тепловизоров, тестеров, мультиметров.
9. Bosch. Немецкая фирма, занимающаяся производством электроинструментов.

Лучшие высокоточные детекторы скрытой проводки

Если точность – это ваш основной параметр выбора, то рассмотрите следующие предложения. Они находятся в разных ценовых категориях, но неизменно качественные и предельно точные.

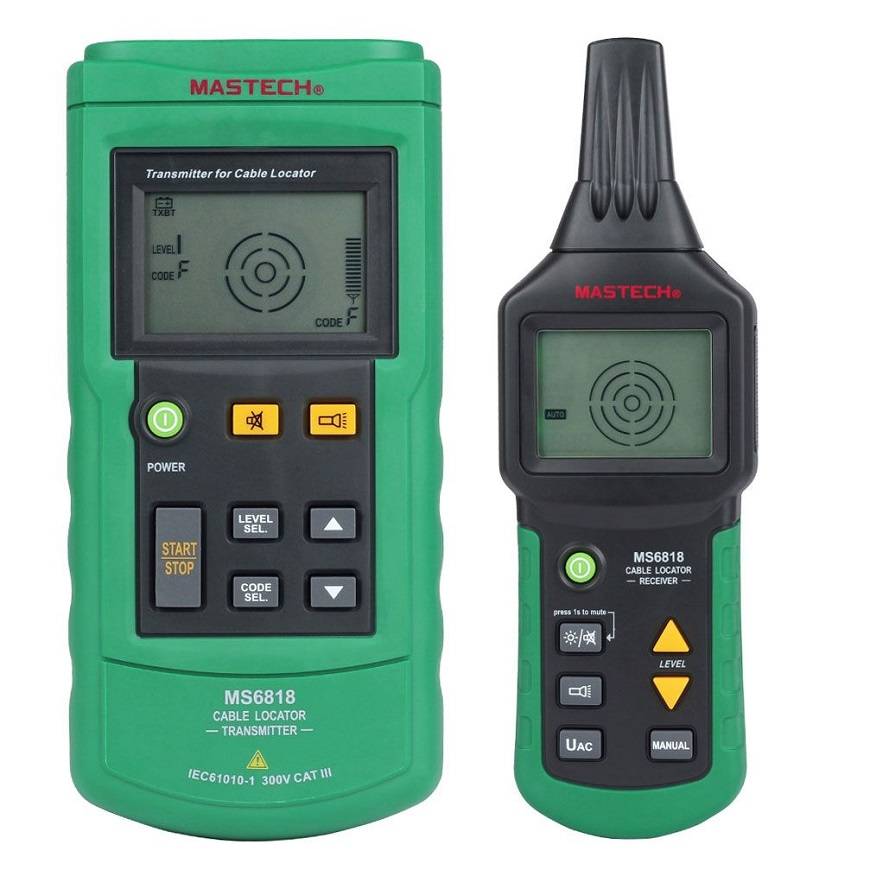

Mastech MS6818

Компактный Mastech MS6818
Мне нравитсяНе нравится

Очень компактный и функциональный прибор, который подходит как профессионалам, так и обычным пользователям. Он предназначен для поиска проводки в стенах, труб в земле, а также обрывов на линии. Кроме того, устройство способно определить скрытые распределительные коробки и розетки. Сам производитель позиционирует его как универсальный вариант.

Характеристики:

• высокая точность;
• сканирование на глубину в 2 метра;
• информативный дисплей;
• кнопки, выведенные к экрану.

Плюсы и минусы

многофункциональность;
безупречная точность;
качество сборки;
эргономичный корпус;
определение типа материала.

высокая стоимость;
сложные настройки.

Стоимость прибора доходит до 20 000 рублей в регионах.

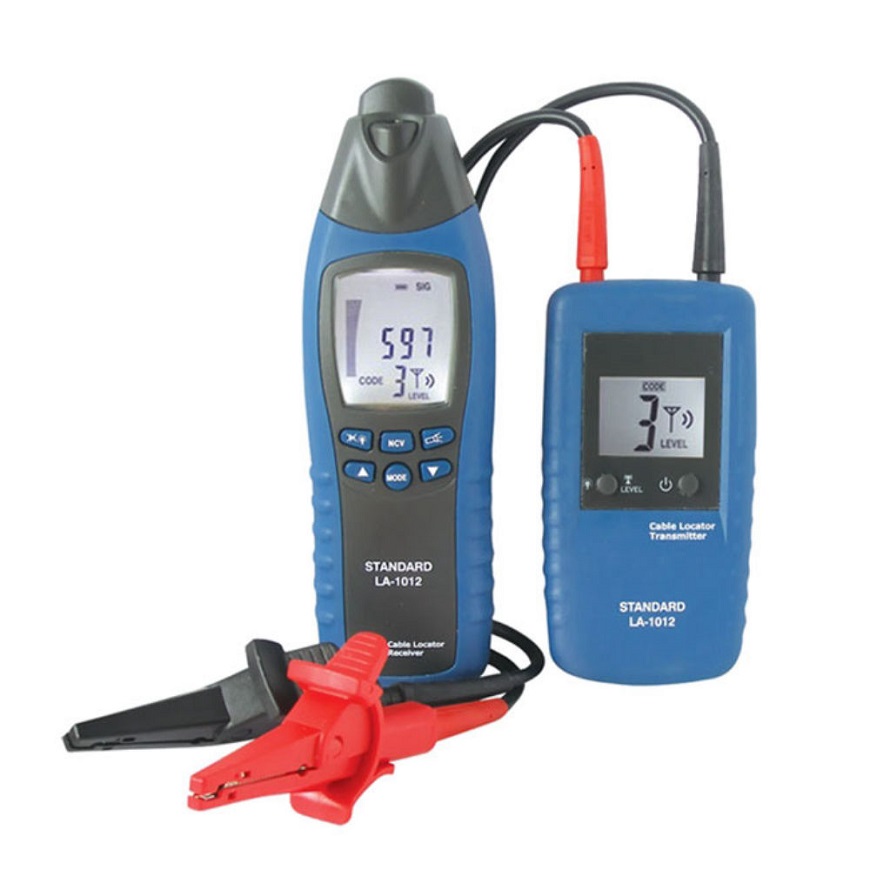

CEM LA-1012

Модель CEM LA-1012
Мне нравитсяНе нравится

Одна из самых точных моделей в сегменте. Она выполнена в приятном синем цвете и имеет эргономичную форму, которая даже при длительной работе не даёт ощущать усталости в руке. Корпус сделан из пластика с повышенными ударопрочными свойствами. Производитель позаботился о хранении прибора, обеспечив комплектацию кейсом. Работа ведётся от батареек, замена осуществляется максимально просто.

Характеристики:

• глубина сканирования до 2,5 метров;
• автоотключение;
• несколько диапазонов измерений;
• информативный дисплей;
• звуковая индикация;
• подсветка.

Плюсы и минусы

компактность;
наличие фонаря;
отключение через час бездействия;
режим экономии энергии;
функциональность;
удобство использования;
приятный дизайн.

высокая стоимость;
индикация уровня заряда не всегда корректна.

Средняя стоимость прибора 15 000 рублей.

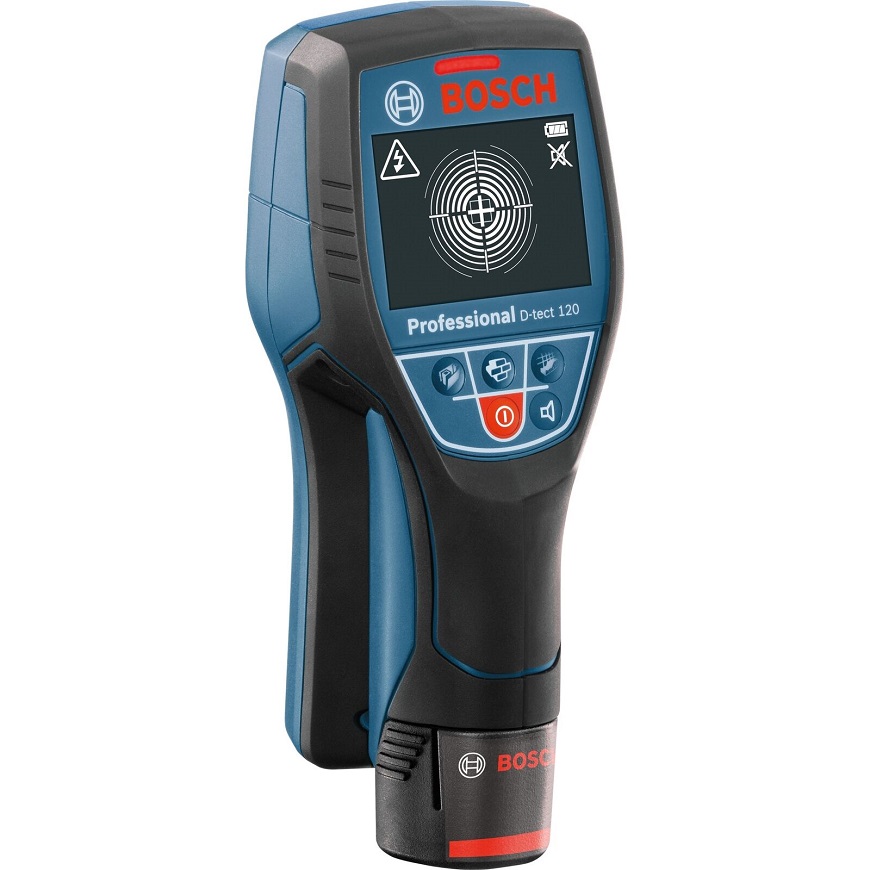

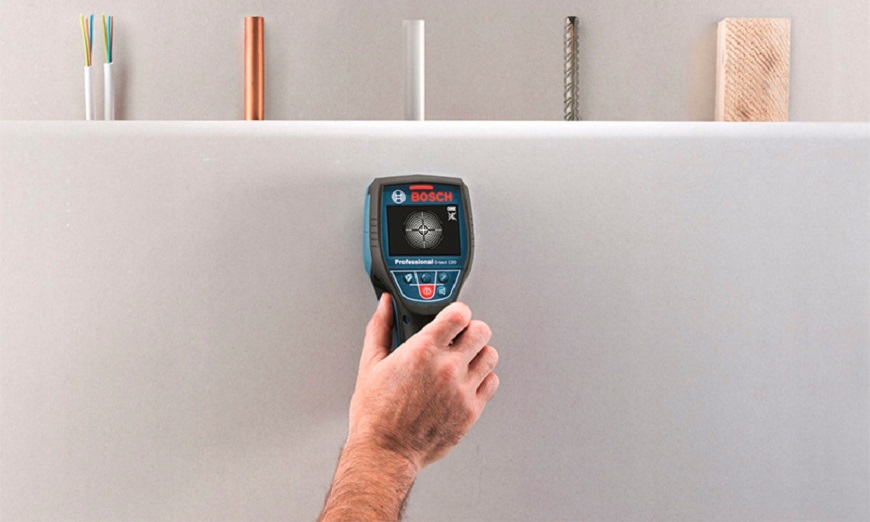

Bosch D-tect 120 Professional

Прибор Bosch D-tect 120 Professional
Мне нравится1Не нравится

Прибор профессионального назначения пользуется большим спросом. Он выполнен в брендовых цветах и в стандартной для подобных устройств форме. Корпус из прочного пластика выдерживает разные виды воздействий. Производитель предусмотрел накладки из резины. Тестер определяет проводку под напряжением, металлические трубы, конструкции из дерева и не только. Небольшие габариты делают его очень удобным в эксплуатации и хранении.

Характеристики:

• сквозное отверстие для разметки;
• запасной аккумулятор;
• информативный дисплей;
• подсветка;
• звуковая индикация.

Плюсы и минусы

хорошая глубина сканирования;
удобно лежит в руке;
простота управления;
возможность отключить звук;
оптимальное расположение кнопок;
функциональность.

не самая доступная цена;
требует наличие некоторого опыта работы с такими приборами.

Стоимость прибора 9 000 рублей.

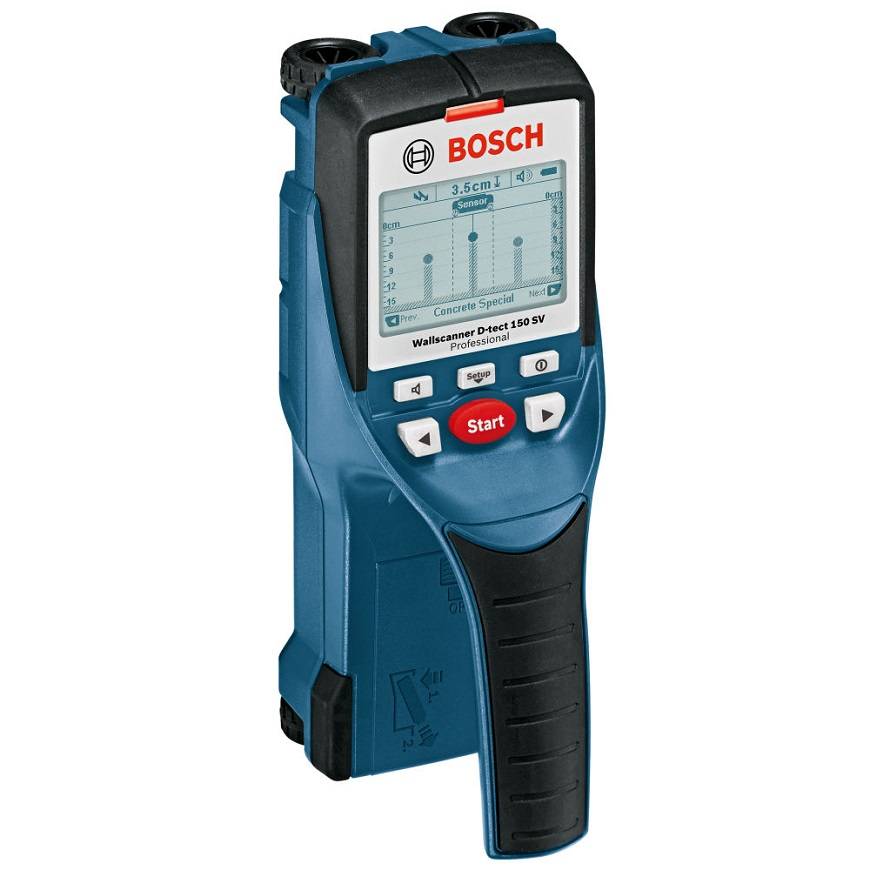

Bosch D-tect 150 SV Professional

Вариант Bosch D-tect 150 SV Professional
Мне нравитсяНе нравится

Интересный вариант, который выпущен в рамках профессиональной линейки. Он устойчив и может находиться как в горизонтальной, так и в вертикальной плоскости. Прибор способен указывать не только глубину залегания проводки относительно стены, но и выдаёт точные показатели расстояния до ней. Производитель обеспечил систему встроенных подсказок, которая делает детектор оптимальным для новичков. Дисплей очень большой и информативный.

Характеристики:

• сканирование на глубину до 6 см;
• два датчика;
• роликовая опора;
• функция Signal View;
• графическая информация.

Плюсы и минусы

долговечность;
экономия энергии;
возможность поддерживать постоянное расстояние до поверхности;
радарный и индуктивный датчики;
простота настроек.

тяжёлый – более 1,5 килограммов;
очень высокая стоимость.

Купить прибор можно за 50 000 рублей.

Итоговая таблица рейтинга

ЗУБР Профессионал DX-750
1

Bosch D-tect 120 Professional
1

ЗУБР Мастер DX-350 45265
1

Bosch GMS 120 Professional
1

Индикаторная отвертка STAYER 4520-48

CEM LA-1012

Mastech MS6818

Laserliner MultiFinder Plus 080.965A

Bosch Universal Detect

Sparta 938225

ADA instruments Wall Scanner 80

ELITECH Д 80

Condtrol Drill Check

Bosch D-tect 150 SV Professional

ELITECH Д 100
-1

ADA instruments Wall Scanner T
-1

ADA instruments Wall Scanner 50
-1

Активные детекторы

Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.

Металлодетектор

Металлодетектор действует иначе, чем вышеописанные сканеры.

В сущности, это тот прибор, который раньше называли миноискателем. Теперь он называется металлоискатель. Он находит металл

Неважно, находится этот металл под напряжением или нет. Приборы такого вида довольно чувствительны, кроме того, их чувствительность можно регулировать и добиваться тонкой настройки под условия поиска

Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.

Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.

Чувствительность прибора оказывается очень высокой, по сравнению с тем, что мы рассматривали выше. Но и стоимость его тоже в несколько раз выше. Преимущество металлодетектора состоит в том, что он позволяет обнаруживать металлические трубы, в которых проложена проводка. Проводку он тоже обнаруживает, независимо от того, под напряжением она или нет. Разумеется, он обнаруживает арматуру, заложенную в бетон и прочие металлические вещи, находящиеся в стенах.

Искатели для неметаллов

Кроме магнитного поля, активные детекторы могут использовать электрическое поле.

Они оказываются чувствительными не только к металлу, но и к диэлектрикам, например, к дереву. Такой датчик представляет собой “открытый” конденсатор, чувствительный к изменениям электрического поля рядом с его обкладками. Он тоже питается переменным током и так же использует метод биений (разности близких частот), как и прибор с катушкой.

И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.

Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.

Другие схемы самодельных искателей скрытой проводки

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц. Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
