В каких ситуациях может понадобиться поиск подземных коммуникаций и как это сделать

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.

Прокладка полипропиленовых труб

Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.

Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.

Прокладка водопроводных труб из стали

В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.

Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.

Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.

Применение рамки

Использование рамки для поиска в земле металлических и пластиковых труб, электрического, телефонного или оптоволоконного кабеля даёт результаты без материальных затрат на приобретение дорогостоящего оборудования. Природа этого явления с точки зрения науки и медицины не объясняется, происходит на уровне интуиции человека.

Работать рамкой дано не каждому, не стоит расстраиваться если не получится.

Возьмите две ровные алюминиевые проволочки длиной 35—40 сантиметров. Согните их буквой «Г» так, чтобы один конец был не меньше ширины ладони. Допустимо применять металлическую проволоку или электроды без оболочки диаметром не >3 мм

Важно, чтобы рамка была лёгкой; Возьмите проволочки в руки, кулаки сжимать не надо, усилие только на то, чтобы удерживать рамки; Согните руки в локтях, проволочки рамки при этом длинными концами расположите вперёд, параллельно между собой и по отношению к земле, расстояние между ними удерживайте 15—20 сантиметров; Найдите участок где проходит труба или кабель под землёй. Отойдите на 2 — 3 метра от оси трубопровода, возьмете рамку как в пункте 3, медленно подойдите к оси подземного трубопровода

При этом проволочки не зажимайте в кулаках. При подходе к оси проволочки скрещиваются. Над осью трубы проволочки окончательно скрестятся и встанут параллельно оси. Дальнейшее движение заставит проволочки вернуться в первоначальное положение; Не зависимо от того, получилось или нет, проделайте это 5-6 раз
Обратите внимание на расстояние до оси при начале скрещивания проволочек, на выходе. Опытный практик определяет по этим расстояниям глубину расположения трубопровода или кабеля

Комбинируя описанные выше методы находят действующие или брошенные коммуникации с высокой точностью не зависимо от глубины расположения. Это позволит избежать осложнений при работах нулевого цикла на строительном участке или найти порыв трубы, кабеля.

Источник

Устройства для обнаружения подземных коммуникаций

Корреляционный течеискатель

Для поиска водных магистралей в земле используются разные приборы. Выбор зависит от материала труб. Учитывается глубина пролегания и температура жидкости в коммуникативных ветках. Магистрали из металла, уложенные не глубже полутора метров, обнаруживаются металлодетектором. Водопровод ГВС выявляется при помощи тепловизора или бесконтактного термометра.

Чтобы найти в земле пластиковую или металлическую трубу с водой, используют акустические способы поиска. По этому принципу работают три типа устройств:

  • Чувствительный микрофон. Вода, вытекающая из пробоя, под действием напора создает шум. Трубопровод из металла дает высокочастотный импульс, пластиковый водопровод – низкочастотный. Подобным методом нередко пользуются для выявления места протечки: там интенсивность звучания увеличивается.
  • Корреляционный искатель течей. Микрофоны устанавливаются в двух точках водоподающей магистрали и ведут частотную звукопередачу. Аппарат выполняет анализ виброакустических показателей шума протекающей воды и производит расчет места расположения течи. Этот способ эффективен для металлических труб.
  • Акустический датчик, который реагирует на малейшие вибрации трубы в земле. Его используют для поиска коммуникационных магистралей на малой глубине и дистанции до ста метров от ударного устройства.

Акустические приборы обычно применяют при починке действующего трубопровода.

Принцип работы прибора заключается в проведении измерений электромагнитного излучения, которое меняется из-за посторонних предметов в верхних слоях грунта. Индукционное поле может создаваться и самим генератором. Этот способ наиболее результативный, поскольку позволяет обнаружить коммуникационные магистрали с глубиной залегания до 30 метров. Также датчик показывает, из чего сделаны трубы.

Невидимый пластик под землей

Пластиковые (полиэтиленовые, полипропиленовые) трубы имеют массу преимуществ. Они дешевле, чем металлические, меньше весят, просты в установке, не боятся коррозии и служат не менее 25 лет. Однако даже при неглубокой закладке такие трубы невозможно обнаружить при помощи металлоискателей или трассоискателей. Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой. Если не предпринять этих мер, появится риск чрезвычайной ситуации.

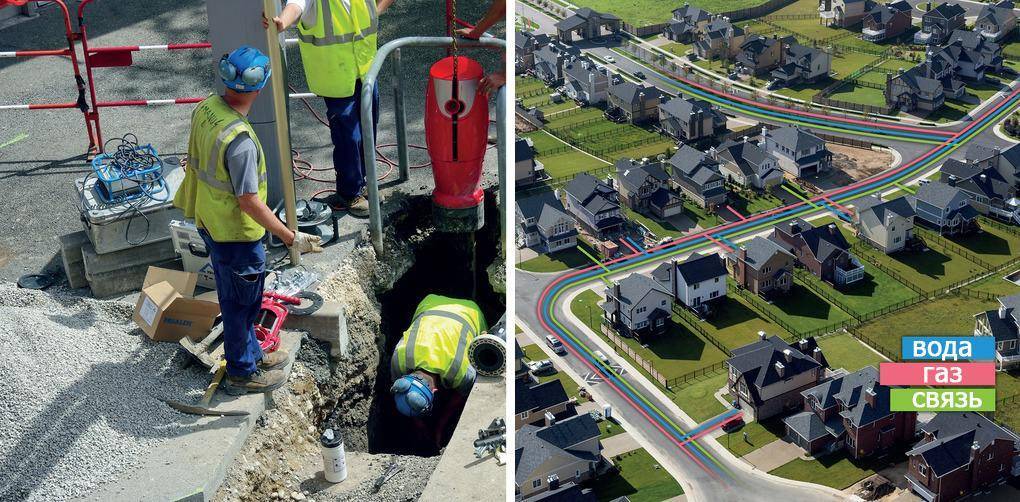

Рисунок 1: Обозначение подземных коммуникаций необходимо для безопасной эксплуатации сетей

Неотмеченную линию могут повредить во время земляных работ. В результате утечки могут сформироваться опасные вымывания грунта, которые приведут к просадкам или даже провалам, опасным для людей и техники. Также могут быть нарушены производственные процессы, которым требуется устойчивое поступление воды. При этом найти и починить немаркированные трубы будет крайне сложно и может потребоваться прокладка новых коммуникационных линий.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

  • Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
    Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
  • После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Поиск пластиковых водопроводных труб под землей

Сразу разделим искомые водопроводы по критерию материала – на металлические и неметаллические и начнем с более сложной ситуации.

Поиск пластиковых труб под землей осложняется тем, что данный материал является диэлектриком. Рассмотрим на примере различного специализированного оборудования то, как этот аспект будет влиять на работу.

  1. Трассоискатель . Чтобы найти им пластиковую или асбестоцементную трубу в грунте, нам потребуется, во-первых, генератор сигналов, во-вторых, внутритрубный зонд или просто жесткий кабель или арматура.

К особенностям работы можно отнести:

  • необходим доступ внутрь магистрали;
  • глубина обнаружения до 5 метров;
  • расстояние, которое возможно пройти таким способом редко превышает 100 метров.

Георадар . Если ищется труба в условиях невысокой концентрации смежных коммуникаций, а также не сильно глинистых и обводненных грунтов, то такое оборудование в умелых руках справится с задачей.

Особенности георадарного сканирования земли:

  • возможны глубины обнаружения значительно более 5 метров (для труб больших диаметров);
  • не важен материал трубопровода;
  • наиболее требовательный прибор к квалификации оператора.

Акустический течеискатель . Позволяет находить ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов. Рабочее расстояние не превышает 50 метров.

Тепловизор . Прибор иногда может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

Виды цокольных вводов

Выделяют три вида узлов выхода газопровода из земли, а также их варианты – в футляре или без него. Все представленные конструкции предназначены для установки в местах выхода газовой магистрали наружу из грунта, подходят для газификации жилых домов, то есть сетей с низким давлением.

Рассмотрим более подробно, чем они отличаются.

Вариант #1 – Г-образные

Это наиболее распространенный вид конструкции, имеющий форму буквы «Г» и напоминающий кочергу. Изготавливается обычно из двух видов труб – стальных и полиэтиленовых. Стальная часть изогнута методом холодной гибки, без сварных швов, и защищена от коррозии экструдированным полиэтиленом или другим влагостойким материалом.


Схема ЦВПС с указанием материала изготовления и способов соединения конструкции с трубами. Монолитный узел полиэтилен-сталь находится на горизонтальном, подземном участке изделия

Расположение неразъемного соединения под землей, на горизонтальном участке, оберегает его от промерзания в морозы, характерные для северных регионов с суровым климатом.


Изделия изготавливают на заводах, там же покрывают их слоем изоляции. Уже на местах производится защита соединительных узлов липкими полимерными лентами, толщина слоя – не менее 1,8 мм

Кроме обычных конструкций выпускают изделия с переходом. Это металлическая деталь стандартного диаметра 25 или 32 мм, изготовленная вальцеванием и закрепленная приваркой.

Вариант #2 – i-образные

Материал для изготовления i-образных конструкций тот же, что и для производства Г-образных аналогов – полиэтиленовые и стальные трубы ГОСТ-стандартов. Предназначены они также для обеспечения подачи газа в жилые дома – дачи, коттеджи.

Особенностью изделий является место расположения перехода полиэтилен-сталь. Он находится не на горизонтальной части, как у альтернативного Г-образного изделия, а на вертикальной, но под землей.


Схема i-образного цокольного ввода. Благодаря расположению неразъемного соединения на вертикальной части изделие подходит для монтажа в любых типах грунтов

Для защиты соединения используют теплоизоляцию и металлический футляр. i-образные конструкции, даже максимально утепленные и изолированные, имеют ограничения по температуре. Их устанавливают в местностях, где температура воздуха зимой не опускается ниже -15°С.

К жилым домам обычно подключают газ низкого давления, однако i-образный ввод подходит для подачи топлива и под средним/высоким давлением.

Вариант #3 – прямые

Главное отличие прямого выхода газовой трубы из земли в том, что он состоит полностью из полиэтилена, что обеспечивает свободный изгиб. Второй особенностью является применение его только для жилого сектора, так как он не выдерживает подачу топлива среднего и высокого давления.


Переход полиэтилен-сталь расположен вверху, на вертикальной части изделия. Для защиты от механических повреждений и воздействия атмосферных явлений он заключен в прочный металлический футляр

Прямые вводы располагают у жилых домов, в непосредственной близости от точки подключения бытовых приборов – котлов, плит, духовок.

Правила газификации частного дома

В первую очередь перед началом монтажа газопровода на частном участке, необходимо поставить в известность местную газовую службу. Как правило, вместе с газовой службой происходит определение порядка будущих работ. Кроме этого, необходимо получить разрешение на проведение будущих работ ещё у одной инспекции — автомобильной. Далее, необходимо составить план по газификации участка. Для этого рекомендуется обратиться к специалистам, так как самостоятельное составление плана может привести к аварийной ситуации.

Если в вашем районе уже есть подключённые к газопроводу дома, то тогда работа упрощается. В такой ситуации всё, что нужно сделать — это подключиться к основной магистрали, проходящей неподалёку. Однако перед подключением обязательно рекомендуется обратиться в газовую службу, которая в обязательном порядке должна предоставить вам параметры рабочего давления в магистральной линии. Эти данные необходимы для выбора материала труб, из которых будет монтироваться будущая конструкция.

Все системы, транспортирующие газ до потребителей, подразделяются на две основных разновидности:

Рассмотрим поэтапно действия, которые необходимо выполнить, непосредственно при прокладке газопроводной коммуникации в частном доме:

  1. Проложить газовую трубу от распределителя к дому. В случае необходимости выполняется врезка трубы в магистральную линию.
  2. В точке входа газовой трубы в дом необходимо установить специальный шкаф. Такой шкаф в обязательном порядке должен быть оснащён устройством, которое понижает давление (редуктор).
  3. На следующем этапе выполняется внутридомовая разводка. Для организации газопровода внутри дома рекомендуется использовать трубы, выдерживающие низкое давление.
  4. Далее смонтированную систему проверяют на работоспособность. Выполняются все необходимые пусконаладочные работы.

Практичные советы как найти водопроводную трубу под землей

Проведение нулевого цикла работ при строительстве объекта или копание траншей под технологические трубопроводы, кабеля требует знание конкретного расположения возможного прохождения по участку ранее проложенных инженерных коммуникаций.

Задача найти водопроводную трубу (подземные коммуникации) под землёй, электрический или многожильный телефонный кабель и не повредить их при работе экскаватором или бульдозером вполне выполнима, если правильно и грамотно подойти к системе поиска.

Эту задачу необходимо решать до начала земляных работ на участке чтобы предотвратить риск повреждения коммуникаций, штрафов и материальных затрат на восстановление, покрытие нанесённого ущерба.

Поиск пластиковых водопроводных труб под землей

Сразу разделим искомые водопроводы по критерию материала – на металлические и неметаллические и начнем с более сложной ситуации.

Поиск пластиковых труб под землей осложняется тем, что данный материал является диэлектриком. Рассмотрим на примере различного специализированного оборудования то, как этот аспект будет влиять на работу.

  1. Трассоискатель. Чтобы найти им пластиковую или асбестоцементную трубу в грунте, нам потребуется, во-первых, генератор сигналов, во-вторых, внутритрубный зонд или просто жесткий кабель или арматура.

    К особенностям работы можно отнести:

    • необходим доступ внутрь магистрали;
    • глубина обнаружения до 5 метров;
    • расстояние, которое возможно пройти таким способом редко превышает 100 метров.

Георадар. Если ищется труба в условиях невысокой концентрации смежных коммуникаций, а также не сильно глинистых и обводненных грунтов, то такое оборудование в умелых руках справится с задачей.

Особенности георадарного сканирования земли:

  • возможны глубины обнаружения значительно более 5 метров (для труб больших диаметров);
  • не важен материал трубопровода;
  • наиболее требовательный прибор к квалификации оператора.

Акустический течеискатель. Позволяет находить ПВХ и асбестоцементные трубы по шуму потока рабочей среды или с применением генератора ударных импульсов. Рабочее расстояние не превышает 50 метров.

Тепловизор. Прибор иногда может применяться для поиска труб тепловых сетей и ГВС в грунте, но более распространено применение тепловизоров для обследований в помещениях.

Рассчитываем глубину заложения водопровода и какие трубы выбрать

Наиболее высокие нагрузки переносят изделия из чугуна, меди и стали. Но, большая цена данных материалов не позволяет использовать их часто. Так же водопроводная пластиковая сеть в земле может выдержать большую нагрузку грунта. Но, закладка такой магистрали на глубину 8 метров не самым хорошим образом отобразиться на продолжительности ее службы.

Так же при расчетах глубины заложения учитывают маркировку труб. Она показывает толщину стенок, а соответственно и уровень прочности. Так, например, оранжевые канализационные трубопрокатные изделия рекомендуют закапывать на три метра, а вот полиэтилен низкого давления сможет перенести давление до десяти атмосфер.

Полиэтиленовые водопроводные сети в земле можно использовать и для водоснабжения, и для канализации. Если есть риск большой нагрузки от почвы, то лучше такую систему уложить в футляр из стали или бетона.

Выводы. Маркеры как рубеж защиты

В конченом счете, правильно обозначенные подземные полипропиленовые или полиэтиленовые трубы могут защитить от серьезных проблем с финансовым и экологическим ущербом. «Потерянные» и «невидимые» водопроводные и канализационные трубы — недопустимое явления в современных условиях эксплуатации инженерной инфраструктуры.

skomplekt.com

Заказы в городах Москва, Санкт-Петербург, Московской и Ленинградской областях принимаются по телефону:

89774754871

Цена услуги – ДОГОВОРНАЯ

Поиск трубопровода под землей, виды услуг:

Поиск металлического трубопровода под землей в городах Москва, Санкт-Петербург, Московской и Ленинградской областях (поиск стальных труб, поиск чугунных труб)

Виды искомых коммуникаций:

  • водопроводная труба (водопровод)
  • газопроводная труба (газопровод высокого и низкого давления),
  • теплотрасса,
  • водовод,
  • трубы сточной канализации.

Поиск металлических труб производится как пассивным методом, так и активным способом (с принудительным наведением переменного тока в искомой трубе). В первом случае для поиска трубы в земле не требуется проведения подготовительных работ. Второй способ наиболее информативен и позволяет со 100% гарантией определять местоположение и глубину залегания искомой подземной трубы и требует непосредственного доступа к трубе для подключения генераторного оборудования (в колодце, здании или месте раскопок).

Применяемое для поиска металлических труб оборудование: трубоискатель (трассоискатель) Ridgid SR-20, трассоискатель ПОИСК-510.

Поиск диэлектрических труб:

  • поиск труб ПНД под землей ,
  • поиск керамических труб под землей,
  • поиск пластиковых труб под землей,
  • поиск асбестовых труб в земле,
  • поиск железобетонных (ж/б) труб в земле

Виды искомых коммуникаций:

  • подземный газопровод (газопровод низкого давления, газопровод высокого давления)
  • сточная канализация
  • ливневая канализация

Поиск трубопровода под землей – применяемое оборудование:

  • трубоискатель (трассоискатель) Ridgid SR-20 с зондом- излучателем,
  • трассоискатель ПОИСК-510 с дополнительно проложенным кабелем.
  • кабельные протяжки (устройство заготовки каналов УЗК) 4мм х 100м или 11мм х 150м.

В особо сложных случаях поиск трубопровода под землей (при большой глубине залегания, неоднородности среды распространения электрического сигнала, слабого сигнала от искомой коммуникации) требует применения рамочного оборудования:

Поиск трубопровода под землей – одна из услуг по поиску коммуникаций. В отличии от определения местоположения электрического кабеля и кабеля связи не всегда поддается определению. Такие факторы как: низкая проводимость чугунных труб, отсутствие электрической проводимости труб ПНД и керамических труб, а также неоднородность самой трубы порою серьезно затрудняют определение местоположения и глубины залегания труб в земле.

Наши специалисты применяя весь спектр поисковых методов всегда ориентированы на максимальный результат.

Цена услуги по поиску пластиковой трубы от 5000 рублей за рабочий день (выезд) вне зависимости от объема работ и удаленности объекта.

Решающее значение определяет опыт обследователя и применяемое трассопоисковое оборудование. Всегда готовы оказать Вам помощь, по договоренности возможны хорошие скидки.

Заказы принимаются ежедневно с 8.00 до 20.00. в городах Москва, Санкт-Петербург, Московской и Ленинградской областях по телефону:

89774754871

поисккоммуникаций.рф
