Как обжать кабель RJ-45 своими руками с инструментом и без

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.

• Разумеется, сам кабель “витая пара” необходимой нам длины. Кабель нужен 5-той категории (cat.5). В нем 8 жил.Вы можете сразу отмерить и купить кабель определенной длины. Возьмите лучше с небольшим запасом.
• Как минимум 2 коннектора RJ-45, в которые мы будем обжимать витую пару.Коннекторов так же берите с запасом. Если будете делать первый раз, то с первого раза может не получится. А коннектор одноразовый.
• Инструмент для обжима витой пары. Он называется кримпер, или просто обжимные клещи.Внешний вид самого кримпера может отличатся. Как правило, таким инструментом можно обжимать не только сетевой коннектор RJ-45, но и RJ-11 (под телефонный кабель). Так же, на кримпере обычно есть кусачки и специальное отверстие с лезвием для снятия изоляция с витой пары. И поэтому нам не понадобится инструмент стриппер, который создан специально для снятия изоляции.

С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

4 необходимых инструмента для монтажа RJ-45 без использования кримпера и расходные материалы

Наилучшее качество установки коннекторов RJ45 на кабель достигается при использовании специализированного обжимного инструмента-кримпера. Высокая стоимость кримпера делает его покупку нецелесообразной, если только не заниматься установкой постоянно. Покажем, как обжать без использования дорогостоящего инструмента кабель RJ45 для интернета.

Для работы потребуются

• нож;
• бокорезы;
• плоскогубцы с шириной губок не более 5-6 мм;
• тонкая шлицевая отвертка.

Вместо бокорезов допустимо использовать канцелярские ножницы. Следует помнить о том, что их рабочие кромки не рассчитаны на работу даже с таким мягким металлом как медь, т.е. быстро затупятся. Полезным окажется небольшой молоток, линейка для измерений длины рабочих областей.

Из расходных материалов потребуется компьютерный провод с вилками (коннекторами). Качественный кабель содержит токопроводящие медные жилы. При расстояниях до 50 м их диаметр не имеет значения.

Вилки имеют пластмассовый корпус невысокой прочности. Поэтому рекомендуется приобретать их из расчета три штуки на одну линию. Они всегда доступны в продаже, имея очень низкую стоимость (4-5 рублей за штуку).

При возможности целесообразно использовать более качественные вилки с вставками. Этот элемент выполнен как обойма-кондуктор с пазами или отверстиями для установки проводов. Вилки со вставками дороже, но обеспечивают лучшее качество и существенно проще в монтаже. Очень удобны для монтажа вилки со сквозными направляющими каналами корпуса. Встречаются в продаже очень редко.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

1. UTP.
2. FTP.
3. STP.
4. S/FTP.
5. S/STP.
6. SF/UTP.

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
3. III — 4 (16 МГц): 10 и 100 Мбит/с.
4. IV — 4 (20 МГц): до 16 Мбит/с.
5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Вам это будет интересно Схема электропроводки: особенности создания Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже

Обратите внимание, что контакты еще не утоплены в жилы кабеля

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S

Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя

Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как обжать витую пару без кримпера

Порой в распоряжении монтера не оказывается даже дешевого кримпера, а скоммутировать периферию нужно незамедлительно. Тогда на выручку приходит любой подручный железный инструмент с плоской и узкой рабочей частью, например, столовый нож или отвертка с подходящим шлицем.

Схема действий выглядит следующим образом.

1. Отверткой зажимаются ножи в колпачке.
2. Далее вдавливается пластмассовый язычок, закрепляющий кабель.

Желательно заготовить для этих нужд три-четыре коннектора. Дело в том, что при отсутствии опыта обжатия разрушение разъемов при использовании отвертки становится весьма вероятным.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще несколько тонкостей разводки витой пары:

Чтобы отмерить 1 метр кабеля, не нужно искать на нем отметки. Длина 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
Оболочка кабеля должна входить в разъем и обжиматься. Это помогает избежать случайного отсоединения разъема. Если вы сняли слишком много скорлупы, попробуйте растянуть оставшуюся часть

Обратите внимание, что это не всегда работает с кабелями с толстой оболочкой.
После установки разъема для витой пары убедитесь, что все кабели полностью вставлены в разъем. Расстояния приводят к плохому контакту.
Используйте тестеры для витой пары, чтобы проверить качество установки разъема

Часто бывает достаточно более простых моделей. Самые современные устройства позволяют собрать как можно больше информации и даже составить небольшой отчет.

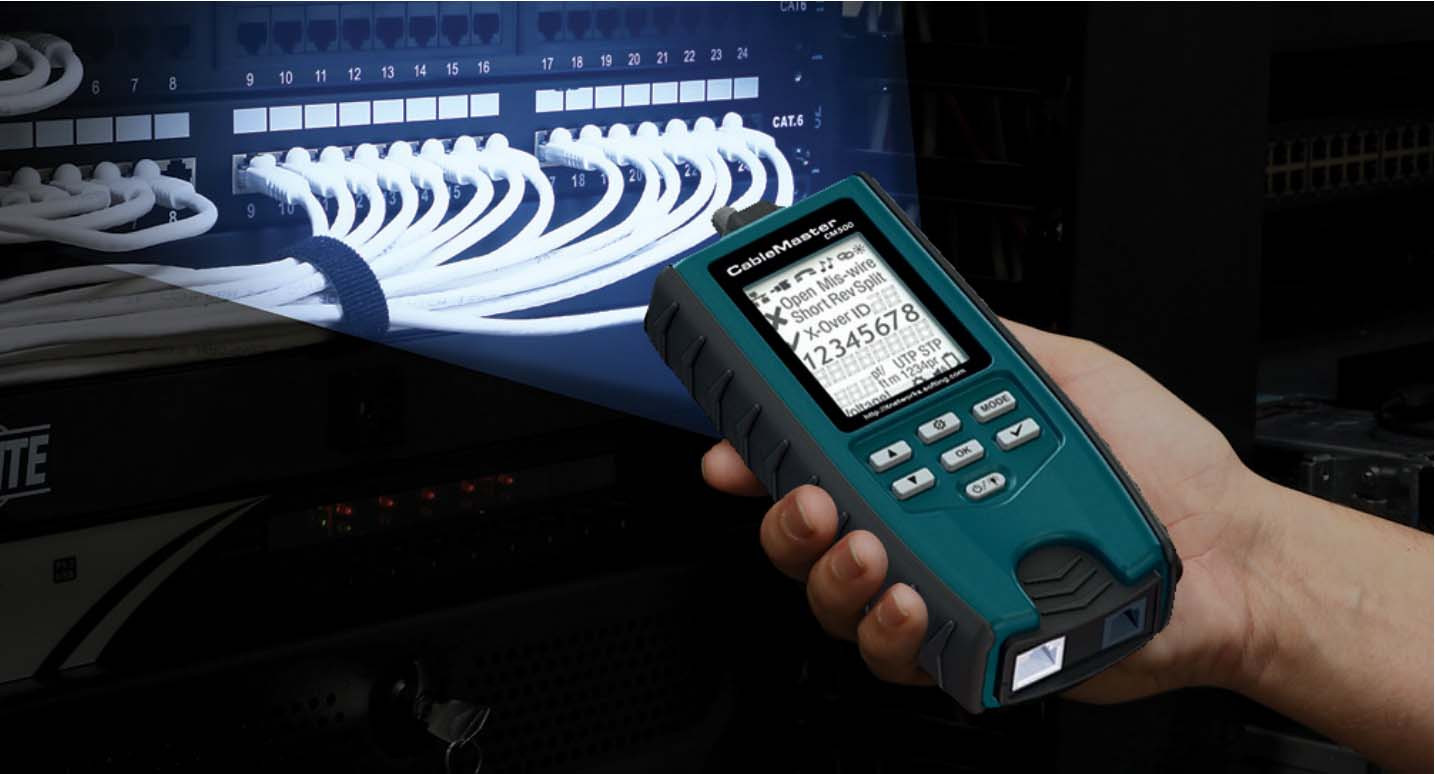

Тестер LAN на витой паре: усовершенствованная модель софтинга

• Если ситуация требует соединения жил кабеля с помощью скотчлоков на витой паре, рекомендуется запастись специальным инструментом — обжимом кнопочного разъема. В отличие от плоскогубцев они не повреждают разъемы и значительно ускоряют установку скотча.
• При обжатии кабеля FTP / STP с экранированными коннекторами витой пары рекомендуется сначала подготовить провода к установке, как для кабеля UTP, а затем отрезать другую часть оболочки и обжать экран целиком.
• Помните, что хотя сечение витой пары составляет около 0,5 мм, ее использование в качестве проводника разрешено только в слаботочных системах. Категорически запрещается использовать кабель витой пары для питания активного оборудования.

Набор инструментов для витой пары

И последнее. Если вам часто приходится работать с медным плетеным кабелем, соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Вы можете взять готовый или собрать составные части комплекта на свое усмотрение.

Проверяем качество выполненного обжатия

После любой выполненной работы необходимо её проверить. Чем мы сейчас и займемся.

Первый способ — тестер кабельный

Покупаем тестер кабельный, который может определить качество провода, качество обжима кабеля интернет, обнаружить обрывы. Из-за этих всех неполадок работать интернет на ПК не будет. Разобраться, как ним пользоваться несложно. Инструкция думаем тоже не понадобится. А вот немного денег потратить придется.

Второй вариант — мультиметр

У большинства хозяев в доме есть обычный тестер. Выставляем функцию «прозвон», и приступаем прозванивать каждый цвет на двух концах кабеля.

Третий способ — подключение устройства, с другими устройствами

После обжатия необходимо выполнить прямое подключение. Втыкаем один конец в сетевую карту компьютера, а второй можно вставить в роутер или свитч. Как подключить и настроить роутер, почитайте в другой нашей статье. Если все хорошо, тогда на ПК исчезнет красный крестик на сетевом адаптере, а на роутере загорится светодиод. Если нет роутера или свитча, тогда можно выполнить соединения напрямую двух компьютеров.

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

Схема расположения проводов

Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

Первый вид используется при подключении компьютера к роутеру. Второй вид необходим, когда нужно соединить ПК с ПК, маршрутизатор с маршрутизатором и так далее. Но технологии не стоят на месте, и на данный момент многие устройства научились распознавать тип расположения проводов. Таким образом, перекрестное подключение со временем станет частью истории, как старые кассетные плееры.

Прямой тип подключения

С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневы

Порядок должен быть строго соблюден за небольшим исключением. Оранжевый и зеленый провод могут заменять друг друга. То есть 4 слот и 6 можно поменять местами. Остальные цвета должны быть на своих местах. Также обязательно вставляйте провода зеркальным образом на двух коннекторах. Если с одной стороны у вас будет правильный порядок с первого по восьмой слот, а с другой стороны, наоборот, с восьмого по первый — интернет работать не будет!

Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Зеленый

Перекрестный тип подключения

Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

А на втором конце провода цвета располагаются в абсолютно другом порядке:

1. Бело зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый

Теперь понимаете, почему от такого сложного типа подключения решили отказаться?

Далее следуем инструкции

Снимаем изоляцию

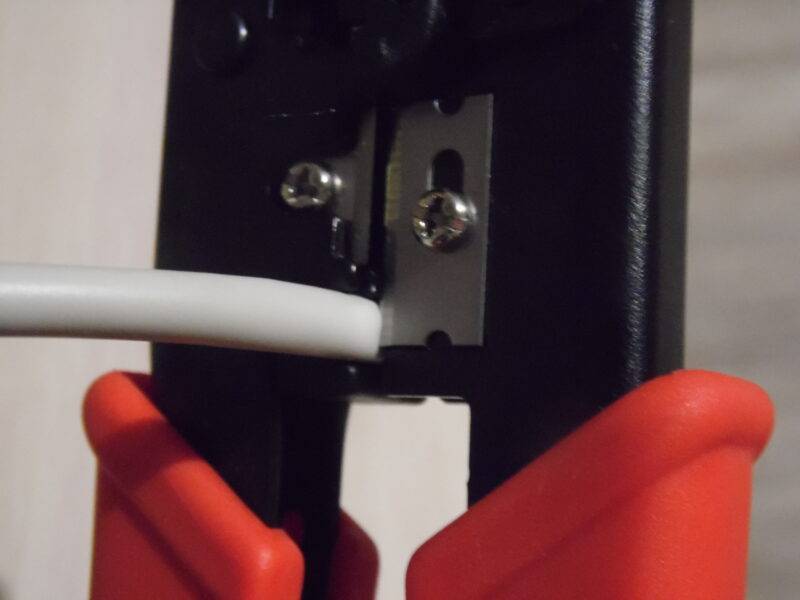

В обжимных клещах есть специальный паз и нож для этой цели. Паз имеет форму круглого отверстия диаметром примерно как витая пара в изоляции.

Необходимо вставить кабель в этот паз со стороны ножа (нож получится сверху) так. чтобы с обратной стороны клещей, где нет ножа, конец витой пары выступал примерно на 5 мм. Вообще, вставлять надо впритык, так как в «обжимке» изначально все рассчитано по размерам, однако далее нам нужно будет немного подрезать концы проводников, поэтому делаем запас, как на фото.

После этого до упора сжимаем клещи и проворачиваем их вокруг кабеля. При этом нож прорежет внешнюю изоляцию. Бояться повредить проводники не стоит — тут всё рассчитано, «обжимка» специально «заточена» под витую пару.

После этого, не разжимая клещи, вытягиваем кабель из паза. Получится примерно такая картинка:

Всё. Изоляция снята. Больше никакую изоляцию снимать не нужно. Жилы остаются «как есть». Именно в таком виде они и будут вставляться в коннектор.

Подготавливаем жилы

Теперь нам нужно «расплести» проводники. Само название «витая пара» говорит о том, что все жилы в таком кабеле попарно сплетены между собой. Нужно их «освободить» перед укладкой. Для этого отгибаем пары жил в разные стороны и раскручиваем свитые между собой концы. По возможности сразу можно их выпрямить, чтобы «хвостики» были прямые и ровные.

Теперь нужно расположить проводники по схеме. Их две: прямая и перекрёстная. Если Вам нужен интернет-кабель (например, для соединения компьютера с роутером), то выбираем прямой обжим (тип B); если требуется соединить между собой два компьютера, то — перекрёстный (тип А).

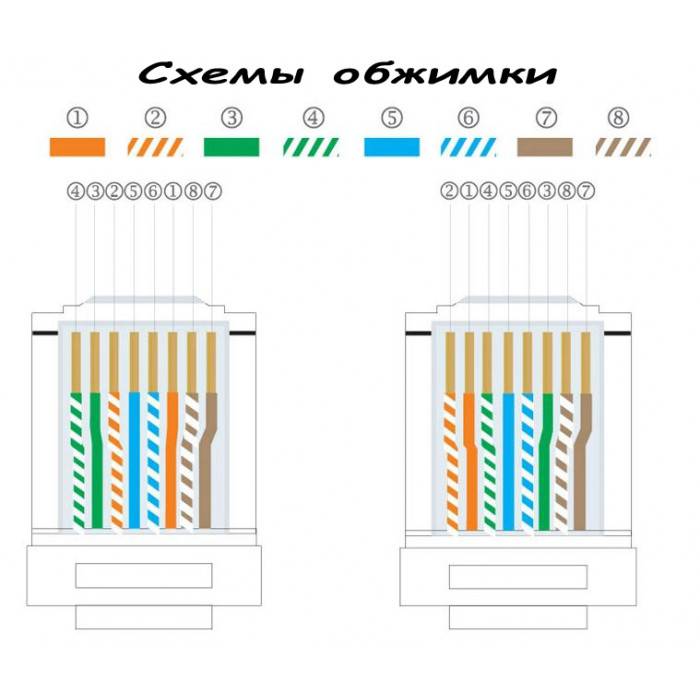

Прямой обжимПерекрестный обжим

*на схемах показано расположение жил с обоих концов кабеля (распиновка)

Итак, выбрав схему обжима (чаще всего это перекрестная) располагаем жилы в нужном порядке по цветам слева направо.

Теперь с помощью ножей на обжимных клещах обрезаем жилы на длину примерно 1-1,5 см от края внешней изоляции.

Завершающий этап — обжим

Берем в одну руку коннектор. Тут есть некоторые хитрости. Во-первых, на фото показан самый простой и дешевый вид коннектора RJ45 — просто пластиковый наконечник с контактами. Однако, они бывают ещё с колпачком для защиты кабеля от перегиба (как на самом первом фото). В случае использования таких коннекторов колпачок нужно надеть на кабель заранее, до того как вставлять жилы в коннектор. Во-вторых, у любого коннектора есть фиксатор. При «заправке» жил вовнутрь держать коннектор нужно фиксатором вниз.

В другую руку берем наш кабель с расположенными по схеме жилами и аккуратно вставляем кабель в коннектор так, чтобы каждая жила попала в «свой» канал коннектора в нужной последовательности. Вставлять нужно до упора, чтобы торцы жил «уперлись» в переднюю стенку коннектора.

Если жилы обрезаны слишком коротко, то они не дойдут до конца канала, однако 1-2 мм роли не сыграют (как на фото выше). Главное, чтобы концы жил оказались под контактными пластинами.

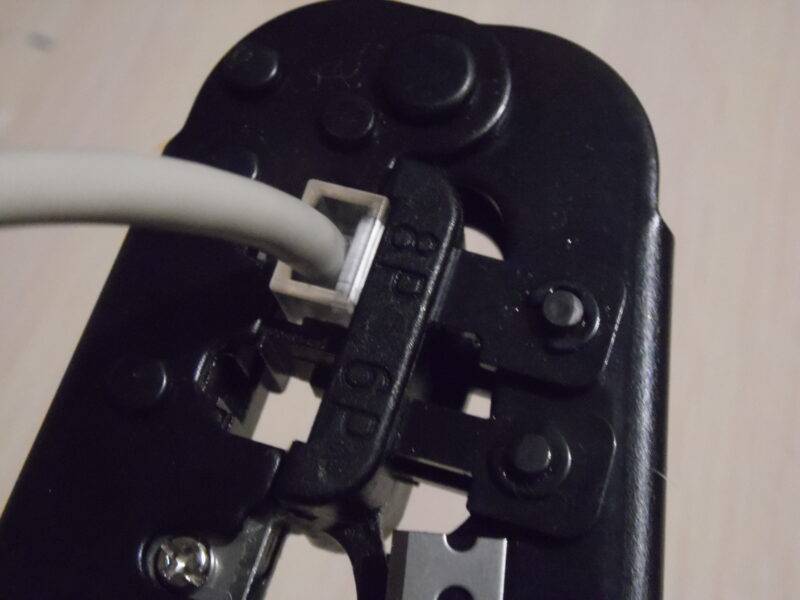

Теперь берём обжимные клещи. Находим гнездо для обжима RJ45 (8P, 8pin).

Вставляем наш коннектор с кабелем в это гнездо и сжимаем клещи до упора. Опять же, переживать о силе сжатия не стоит — в обжимных клещах всё предусмотрено. Ни при каких условиях сломать коннектор от сильного сжатия не получится.

Наш кабель готов!

Теперь, если Вы используете коннектор с колпачком, то нужно подтянуть колпачок и зафиксировать его на коннекторе. Если у Вас кабель 4-жильный, то цветовая схема та же самая, просто пропускаете отсутствующие цвета.

С другого конца кабель обжимается таким же образом по схеме. Если вам нужен интернет-кабель, то располагаем жилы на другом конце точно так же; если нужен кабель для соединения двух компьютеров, то используем перекрестный обжим (меняются местами желтый проводник с зеленым и бело-желтый с бело-зеленым).

Как обжать витую пару не имея под рукой обжимные клещи расскажем в следующий раз.

Обжим витой пары по разным схемам

Пришло время описать методики обжатия. Они подразделяются на два типа:

• прямой, при котором оба финальных участка кабеля обжимаются одинаково;
• перекрестный, подразумевающий обжатие одного участка по типу Т568А, другого – по Т568В.

Данные особенности обуславливаются спецификой коммутации, которая бывает трех видов:

• роутер-роутер, когда коммутируется пара маршрутизаторов;
• роутер — ПК, когда ноутбук или десктоп коммутируются с сетевым хабом;
• ПК-ПК, когда провод соединяет, например, два ноутбука.

Роутер-роутер

Этот метод коммутации предполагает применение прямолинейного принципа. В то же время при наличии в сети ряда интеллектуальных хабов данным правилом порой пренебрегают.

Другими словами, можно воспользоваться как прямой, так и перекрестной схемами коммутации, поскольку роутер сам определяет ее разновидность. Однако технически грамотным считается метод соблюдения конкретного стандарта для проектируемой сетки.

Роутер-компьютер

Этот метод коммутации реализуется по прямому алгоритму. Если в проект включены свичи, то соблюдать данное правило не обязательно.

Компьютер-компьютер

Радикально иная технология требуется при коммутации пары ноутбуков. В данном проекте применяется исключительно перекрестный метод.

Проблема

Одна из самых частых причин в пропаже интернета дома – проблема в кабеле. Есть много вариантов:

1. Перетерся провод где-то в угловых соединениях – шоркнули его или пнули, бывает.
2. Нарушилось соединение в коннекторе – провод там открытый, так что может и переломиться. Порой просто отходит соединение. А со временем обжим «пересыхает», так что все равно приходится улучшать соединение.

Суть в том, что при замене провода или починке коннектора, все равно придется как-то заново нацеплять те самые коннекторы. А вот эта процедура и называется обжимом. И сделать это можно вполне в домашних условиях самому (я вам как матерый админ говорю, и не в такие времена жали кабель). Но нужно немного теории – это вам не электропроводка. Так что сначала немного теории, а потом перейдем к практике.

Без инструмента

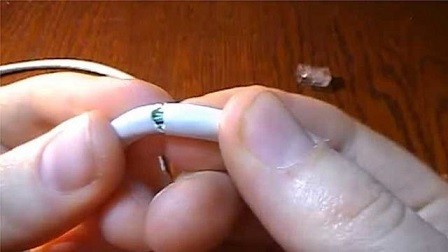

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Друзья! Специально для любителей чего-то интересного и секретного у нас есть свой закрытый клуб “Атлантида”.

• Ежедневные актуальные схемы заработка.
• Разбивка по уровню – на 1 уровне голимый паблик, на 4 уровне – высокодоходный приват.
• Бесплатно. Просто нужно успеть. Всего 3000 мест для 1 уровня.

Обязательно зарегистрируйтесь, иначе будет видно всего 5 гостевых статей – ПЕРЕХОДИМ.

Инструменты

Главное при обжиме – сделать качественный прорез ножами оболочки. А для этого нужно создать правильное сильное давление на контакты. Ну и не обошлось здесь без создания инструментов, хотя можно обойтись и без них.

Профи применяют специальный инструмент – обжимные клещи, или кримпер. Еще встречал названия вроде «обжимки для проводов» или «обжимки для коннекторов». Тут уже у кого какой вкус, наверняка вы услышите и другие какие-нибудь версии.

Стоит эта штука не так уж и дорого. Можно найти рабочий экземпляр в пределах 1000 рублей. Для разовой починки дома, штука бесполезная. Но главная их особенность – заточенный под витую пару функционал:

• Срез оплетки ровно под уровень проводов
• Зачистка изоляции проводов до жилы
• Одновременный обжим всех ножей с нужным усилием
• Иногда есть гнездо для обжима и телефонного кабеля (RG-11)

Вот так они выглядят:

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

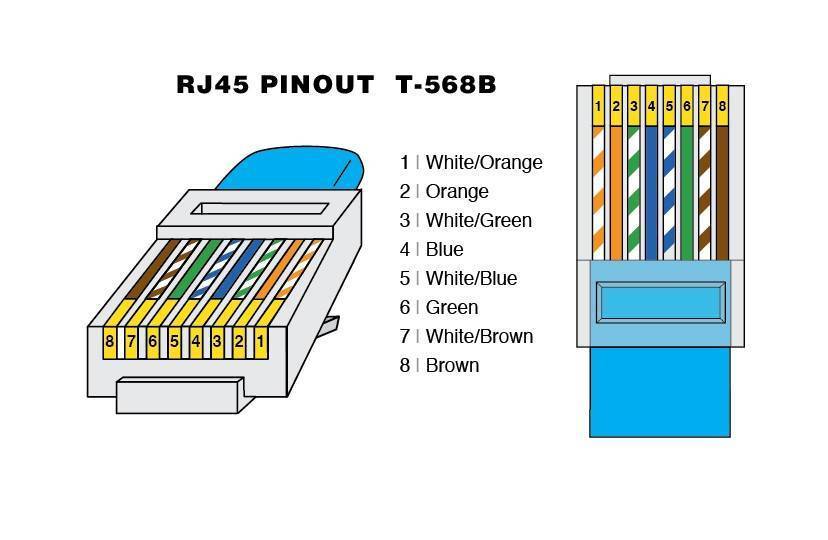

На всякий случай сразу скажу, что почти везде при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

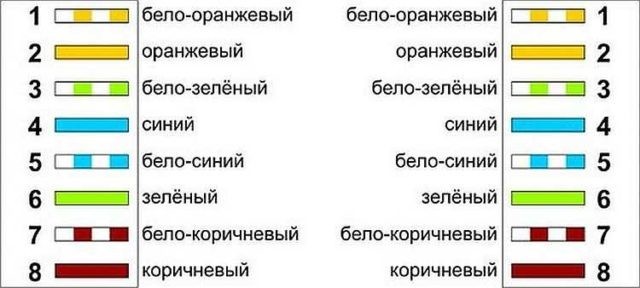

То есть вам нужно абсолютно одинаково обжать оба конца кабеля. Схема обжимки достаточно простая.

1. Теперь вам нужно аккуратно расположить все проводки в нужном порядке, по схеме, которую я указал выше. Считаем слева на право от 1-го до 8-го проводка.

1. Далее очень внимательно и аккуратно на глаз отрежьте лишнюю часть проводков так, чтобы они были все на одном уровне.

1. Теперь возьмите коннектор металлическими жилами вверх и аккуратно вставьте проводки таким образом, чтобы каждая попала в свой желобок.

1. Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

1. А теперь проделываем все вышеперечисленные пункты с остальным концом.

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

1. Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
2. Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подведем итоги

В этом сборнике мы собрали всю необходимую информацию, благодаря которой не составит труда своими руками, используя необходимые инструменты, обжать витую пару по той или иной схеме подключения. Главное, придерживаться основных правил, не лишним будет их повторить еще раз:

Опрессовку нужно производить согласно цветовой гамме.
важно соблюдать правила резки кабеля. Помните, что провода должны упираться в стопор каналов

Зажим должен фиксировать кабель, не снимая изоляции (см. Рис. 8).
Процедура опрессовки допускает прямой и обратный методы, но недопустимо подключение четырех- и двухпроводной схемы подключения.
Хотя Smart Hub допускает сочетание прямых и перекрестных подключений, рекомендуется придерживаться одного типа стандартов.
Проверка кабеля тестером позволяет быстро обнаружить проблему.
Качественный инструмент гарантирует стабильный результат. Также можно купить китайские плоскогубцы, но в этом случае качество обжима и стойкость инструмента будет на совести производителя.
