Как обжать интернет кабель: правильно обжимаем кабель по схеме в домашних условиях

Схемы обжима витой пары

Существуют две основных схемы обжима:

  1. Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  2. Кросс (crossover), он же перекрестный (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

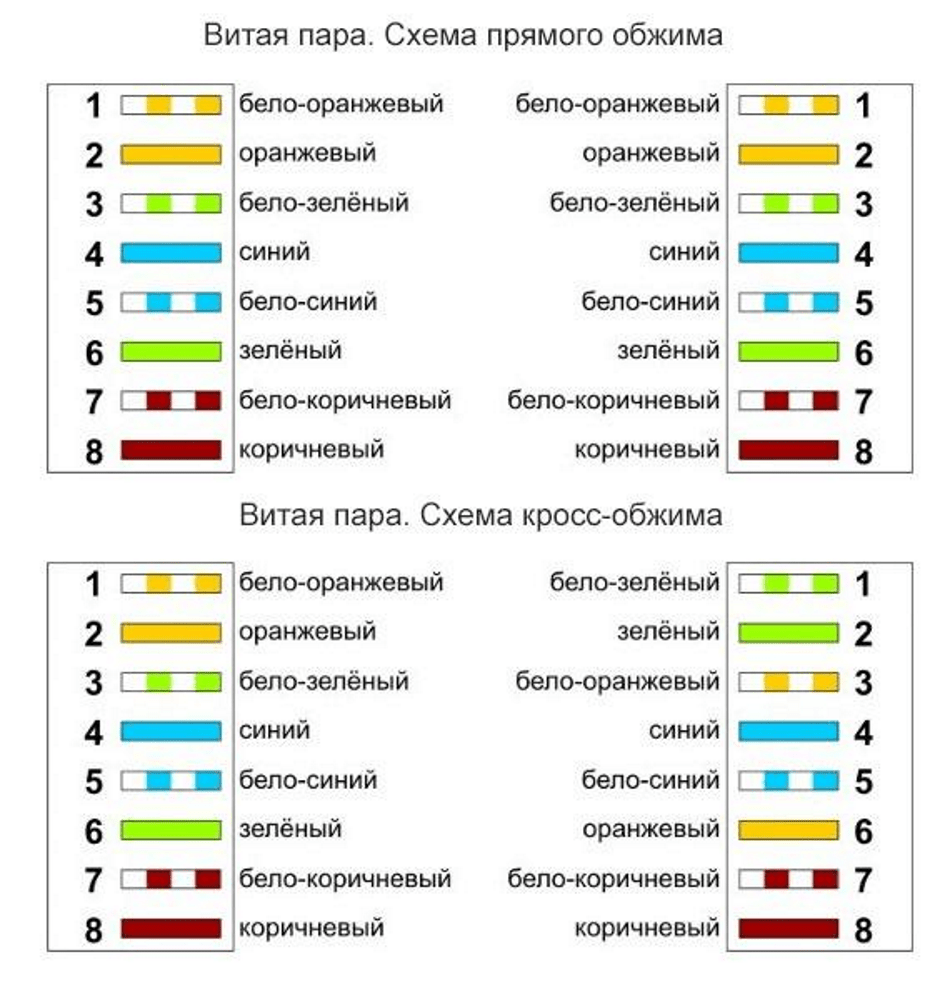

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом.

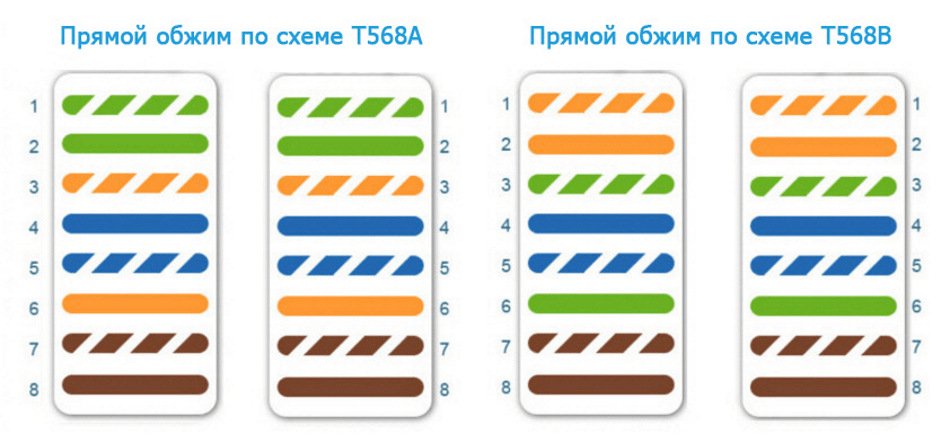

Создать прямой обжим кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).

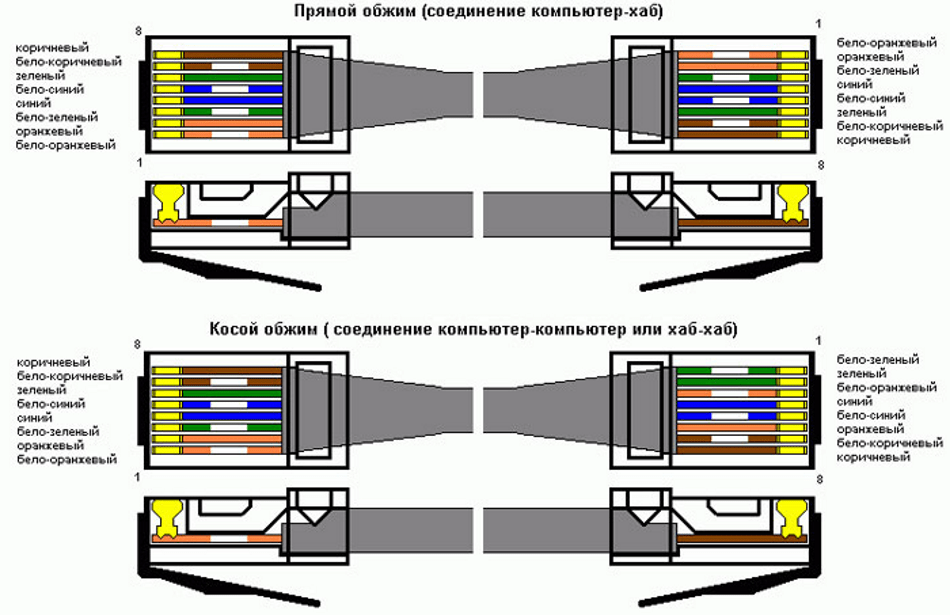

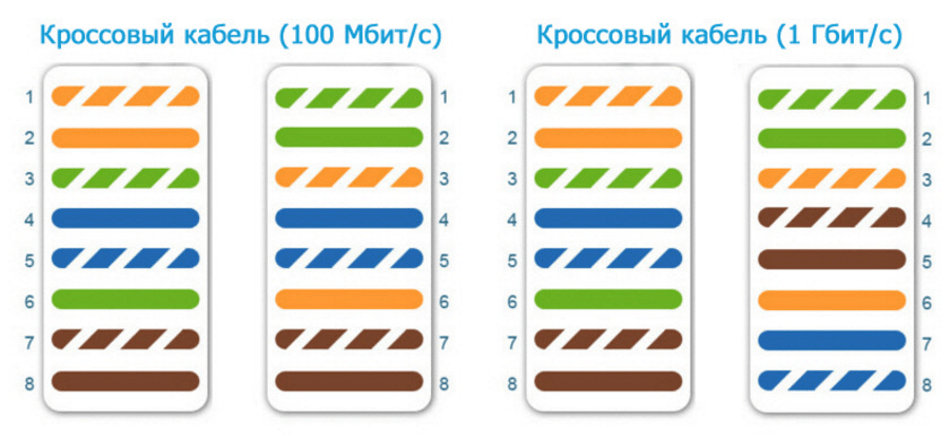

прямой порядок обжимаКроссовый кабель (crossover), он же перекрестный

Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B. Более наглядно, смотрим на схеме ниже.

Схема обжима витой пары

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Как обжать сетевой кабель LAN своими руками

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Применение отвертки

На такой случай есть простая инструкция, как заменить джек RJ45 с помощью отвёртки в домашних условиях.

Подготовительная последовательность такая же, как и в предыдущем варианте:

  • отрезать коннектор, если есть;
  • зачистить от внешней изоляции, например, ножом и плоскогубцами;
  • выровнять длину проводков;

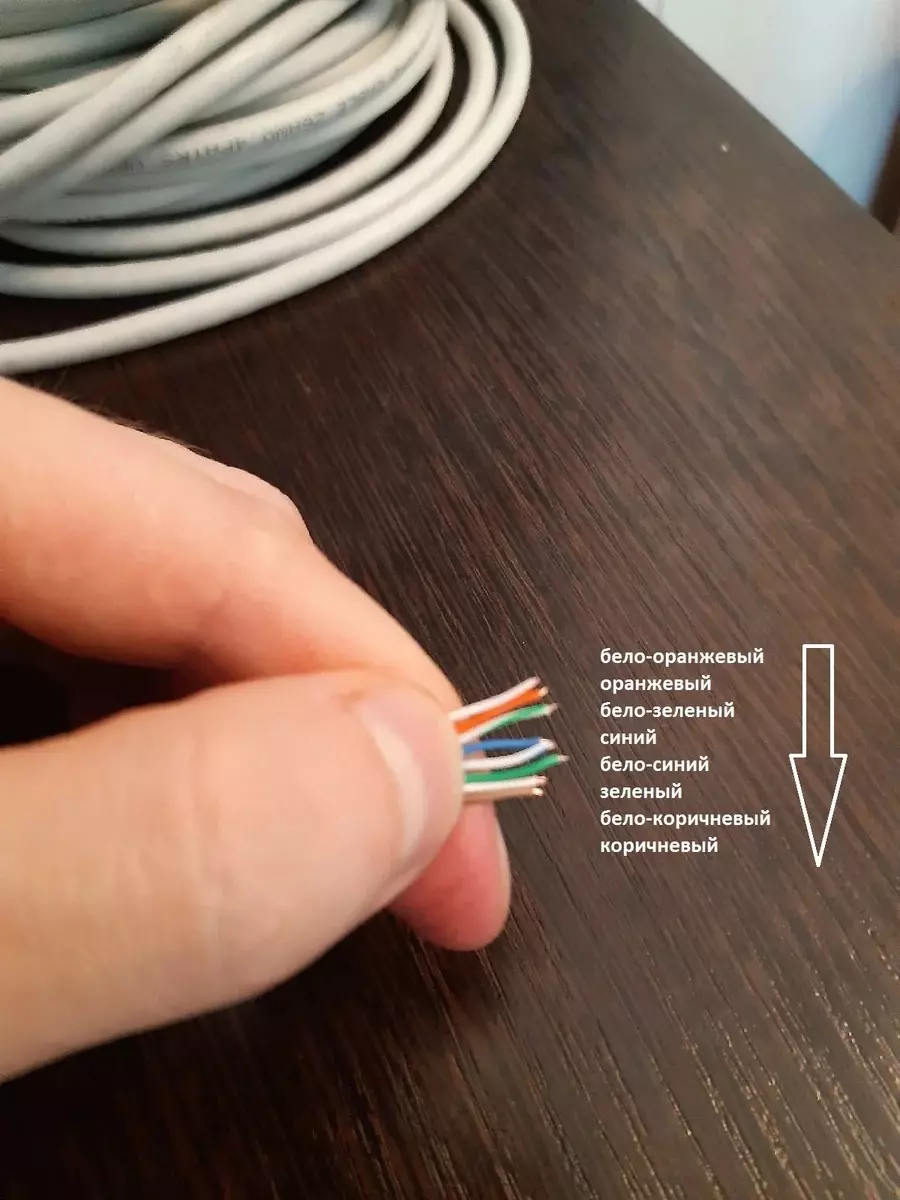

  • расположить жилы в соответствии с нужной разводкой;
  • вставить провод в штепсель RJ45.

Дальше, надо обязательно проверить, как встали проводники. Если порядок соблюдён и каждый находится в своей дорожке и касается золотистой клеммы, переходим к обжимке. Нужно положить разъем на стол таким образом, чтобы защёлка была снизу. Взять отвёртку и надавать на крепление в разъёме, которое зафиксирует сам кабель в коннекторе.

После этого, той же отвёрткой, необходимо поочерёдно продавливать клеммы разъёмы по одной. Делать надо так, чтобы контакт клеммы пробивал изоляцию жилы и становился с проводом одним целым.

Выполнять этот шаг нужно особо внимательно и рассчитывать силу при каждом нажатии, чтобы не пережать клемму и не сломать разъем.

Для начала оцените фиксацию, чтобы коннектор не болтался на кабеле и не слетал с него. Если физически все выглядит прекрасно, то можно проверить остальное.

Сделать это можно разными способами, в зависимости от того для каких целей делалась обжимка.

Если делали провод для соединения компьютера с роутером, то подсоедините один штепсель в разъем WAN на роутере, а второй в Ethernet — разъем на PC. При положительном результаты лампочки «заморгают» и вы сможете установить Internet-соединение.

Как показывает практика, произвести самостоятельный ремонт интернет-кабеля совершенно несложно. Эта процедура не требует каких-то особенных знаний, главное, разобраться какая разводка жил будет использоваться.

В остальном дело техники, вы можете обжимать интернет-провод с помощью специального обжимателя или ограничиться простой отвёрткой. Конечно, в первом варианте сделать это можно быстрее. Но главная фишка второго заключается в том, чтобы не покупать инструмент. Метод особенно актуален для тех, кому не надо выполнять эту работу постоянно.

Смотрите видео, в котором специалист подробно разъясняет, как обжать кабель для интернета своими руками:

Как проверить качество обжима интернет-кабеля

После того, как обжим кабеля был выполнен, необходимо убедиться, что подсоединение является рабочим. Для этого обычно применяется один из следующих способов.

Первый способ — тестер кабельный

Профессиональные работники используют специальные приборы — LAN-тестеры. Обычно это устройство состоит из двух частей. Это дает возможность одновременно произвести проверку обоих концов сетевого кабеля одновременно. В основном и дополнительных устройствах имеются порты для подключения коннекторов. После подсоединения происходит тестирование использованных проводов.

На устройстве имеются индикаторы, соответствующие каждому из проверяемых проводов. На них будут отображены результаты, полученные в ходе проверки. Если какой-либо контакт обжат некачественно, то это будет легко обнаружено.

Второй вариант — мультиметр

Основной способ контроля дома — использование мультиметра. При проведении проверки его устанавливают на выполнение прозвона или на использования самого небольшого сопротивления (например, 200 Ом). При этом желательно включить звуковую индикацию. Для проверки берут оба интернет штекера сетевого кабеля и кладут их рядом друг с другом. Затем прозванивают каждую пару проводков одного цвета. Если между ними отсутствует электрический контакт, то это будет сразу же обнаружено.

Эта проверка не требует большого количества времени. Важным условием является использование достаточно тонких щупов. Чтобы их получить, необходимо или использовать тонкую проволоку, или подточить обычно используемые щупы.

Если не прозванивается хотя бы одна пара проводов, то придется производить обжим сетевого кабеля еще раз.

Важно! Иногда бывает так, что коннекторы одного кабеля одновременно не находятся в одном помещении. В этом случае также существует возможность провести проверку

Дело в том, что между проводами одного цвета существует электрическая связь. В этом случае рассматривают цветной провод и полосатый той же расцветки. Таким образом один провод можно вставить в предназначенную для него розетку, а во втором измерить сопротивление между каждой из указанных пар. Его величина должна быть примерно равной во всех случаях. Если этого нет, то это означает, что обжатие кабеля было некачественным.

Третий способ — подключение устройства, с другими устройствами

Этот вариант является наиболее простым способом проверки. При этом надо подключить компьютер и проверить наличие связи с интернетом или локальной сетью. Если все работает нормально, то это означает, что кабель был обжат правильно.

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Как сделать сетевой кабель

wikiHow работает по принципу вики, а это значит, что многие наши статьи написаны несколькими авторами. При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 62 человек(а).

Количество просмотров этой статьи: 16 155.

Нижеописанные шаги являются общим руководством для изготовления кабеля Ethernet пятой категории (также известного, как Cat 5). В нашем примере мы будем делать патч-корд пятой категории, но этот же подход применим для сетевых кабелей любой другой категории.

  • Хорошей практикой на длинных кабелях, особенно подвешенных или проложенных в труднодоступных местах, является тестирование кабеля после обжатия, но до его прокладки. Особенно это нужно тем, кто только начинает обжимать свои первые кабели, позволяя убедиться в правильности раскладки сейчас, вместо того, чтобы решать проблемы впоследствии.
  • Всегда располагайте коробку с кабелем так, чтобы кабель выходил сбоку коробки, а не сверху. Это предотвратит перепутывание петель кабеля внутри коробки, что ведет к его спутыванию и застреванию.
  • Делая сетевые патч-корды из витой пары, необходимо помнить, что повив каждой пары должен оставаться нетронутым на как можно большем протяжении до самого коннектора. Переплетение пар в сетевом кабеле – это то, что обеспечивает хорошую связь и сводит перекрестные наводки к минимуму. Не расплетайте пары больше, чем это необходимо.
  • CAT5 иCAT5e очень похожи, но CAT5e обеспечивает лучшее качество, особенно на длинных участках. Если необходима большая длина, рекомендуется CAT5e для коротких патч-кордов вполне можно использовать CAT5.

RJ-45 – общепринятое название для коннекторов, используемых для CAT5

Однако правильное название 8P8C, RJ-45 – это название очень похожего внешне коннектора, использовавшегося в телекоммуникациях
Большинство людей поймет название RJ-45 как 8P8C, но осторожно делайте заказы по каталогам или онлайн, если вы не можете визуально определить, что именно вы заказываете.
Если у вас нет необходимости в большом объеме кабельной работы, может быть менее накладно и трудозатратно купить уже готовые кабели.
Кабель пятой категории(cat5) не должен быть длиннее 100 метров.
Обратите внимание на экран, который может быть у вашего кабеля. Наиболее используемым типом кабеля является UTP (неэкранированная витая пара), но существуют также и экранированные/фольгированные варианты, улучшающие защиту от электромагнитных помех
Обращайте внимание на то, что вы покупаете и что вам действительно нужно

В большинстве случаев достаточно неэкранированного кабеля.
Капроновая нить, если она есть, обычно довольно прочна, не пробуйте ее оборвать, ее нужно обрезать.
Пожарная безопасность требует специальных покрытий проводов, если кабели будут проложены по подвесным потолкам или внутри вентиляционной системы. Обычно такие кабели относят к категории пленум или просто «пленум кабелям», и при горении они не выделяет токсичных газов. Такие кабели самые дорогие, примерно в два раза дороже обычных, поэтому используйте их только там, где необходимо. Кабели Riser похожи на пленум, но используются для прокладки в стенах или кабельных шахтах, соединяющих этажи. Riser не может использоваться вместо пленум, поэтому обращайте внимание, где будет проходить кабельная трасса. Если сомневаетесь, используйте пленум, как отвечающий самым жестким требованиям безопасности.

Сетевой кабель – кабель в бухтах можно найти в компьютерных и строительных магазинах. В зависимости от ваших нужд, вы можете приобрести кабель категорий 5, 5e, 6.

Существует два вида проводников в кабеле – одножильные и многожильные. Какой тип использовать зависит от того, где и как будет использоваться кабель. См. Предупреждение о кабеле пленум. Многожильный провод лучше всего использовать для подключения компьютера, т.к. он устойчив к сгибанию без риска повредить проводники. Минусом является то, что они больше подвержены проникновению влаги. X Источник информации Одножильные лучше всего использовать в кабель-каналах или для кабелей, которые будут перемещаться очень редко, т.к. единственная жила подвержена излому при перегибе. Надломленный проводник ведет к отражениям сигнала, ведущим к неустойчивому соединению и провалам скорости передачи.

Обжим интернет-кабеля

Ниже можно ознакомиться с наиболее популярными способами обжима интернет-кабеля, которые можно проводить в домашних условиях.

Как правильно — с помощью пресс-клещей (кримпера)

Обжимку проводов удобнее всего проводить с помощью кримпера. Ниже можно ознакомиться с пошаговым руководством данного процесса.

  1. Первым делом мастера избавляются от старого джека и зачищают жилы от внешней оболочки.
  2. От отрезанного края отмеряют длину и вставляют кабель в зачищенную область.
  3. Воспользовавшись кримпером шнур откусывают, а цветные жилы распутывают. Чрезмерно длинные кабеля лучше всего укоротить.
  4. Проводку располагают в правильной последовательности. Жилы должны быть вставлены так, чтобы во внутреннюю область залезла внешняя оплетка.
  5. В зону обжима помещается шнур. Его нужно зажать с помощью кримпера. при этом главное не пережать кабель.

После замены обжатый кабель вставляют в порт для проверки соединения.

Использование кримпера позволяет быстро проводить работы по обжиму

Как можно в экстренных случаях — с помощью отвертки

Если пресс клещей не оказалось под рукой, не беда! Функцию обжимника может выполнить отвертка.

Пошаговый процесс:

  1. Первым делом, потребуется заняться оголением кабеля и сверкой длины проводов и джека.
  2. Жилы выравниваются и подрезаются.
  3. Цветные провода распределяют согласно схеме и помещают внутрь разъёма RJ-45. При этом часть изоляции должна попасть в коннектор.
  4. С помощью отвертки придавливается планка зажима джека.
  5. Контакты разъема RJ-45 вдавливаются в изоляцию жил сетевого кабеля.

Провода нужно утопить в оплетку цветных жил. Придерживаясь пошагового руководства можно самостоятельно переобжать провода.

Использование специальных самообжимающихся коннекторов

В продажу поступают модели коннекторов, которые могут самостоятельно обжиматься. Самообжимные джеки могут называться безинструментальными.

Алгоритм выполнения работы опрессовки:

  1. Мастера зачищают интернет-кабель от оплетки.
  2. Витые пары расплетают, выпрямляя каждый из проводков.
  3. Крышки коннекторов открывают, а провода заводят сверху в подходящие по цвету пазы блока коммутации.
  4. Корпусную часть закрывают до появления щелчка.

Опрессовать кабель таким образом довольно просто. При этом можно не беспокоиться о надежной фиксации проводов.

Какой кабель рекомендуется применять

Внешняя изоляционная оболочка LAN-кабеля скрывает несколько пар проводов, которые спирально свиты. Количество пар может быть разным. Провода имеют цветовую маркировку. Довольно часто специалисты используют в работе кабеля с 4 парами.

Согласно уровню внешней защиты от помех, кабели подразделены на следующие категории:

  • UTP. Бюджетный вариант. Пары проводов закрываются простейшей изоляционно-защитной оболочкой. Экранирование не предусмотрено. Передающие характеристики не содержат недостатков. Главным минусом считается снижение качества передачи сигналов в случае попадания в зону электромагнитных помех. Даже расположенная поблизости проводка 220 вольт становится причиной проблем.
  • FTP. Внешняя оболочка скрывает не только провода, но и сплошной экран из фольги, выполняющий функции защиты от наводок. FTP кабели могут соседствовать с силовой линией. Благодаря экранированию они будут надежно защищены от помех.
  • STP. Данный стандарт обеспечивает максимальную защиту сигналов от внешних помех. Производитель использует экранирование и индивидуально оплетает фольгой каждую витую пару.

Для справки! STP кабели целесообразно использовать на промышленном оборудовании либо в крупном дата-центре. В квартире такие кабели можно не прокладывать

Это будет излишней мерой предосторожности.
Телевизор и роутер можно подключить по прямой схеме

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B .

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

  1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
  2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

3 причины, почему нужно знать, как запрессовывать коннектор RJ-45 и уметь это делать без обжимки

Соединение компьютера, роутера или коммутатора между собой выполняется проводами, армированными элементами разъемных соединителей. Такой подход дает ряд преимуществ. Основное значение имеют возможности:

  • установки длины кабеля, необходимой по местным условиям;
  • применения шнура именно той длины, требуется в данном конкретном месте (готовые шнуры имеют стандартный ряд длин, определяемой их изготовителем с большим шагом);
  • простоты замены активного оборудования и шнура в процессе текущей эксплуатации техники.

Процедура армирования кабелей элементами разъема реализуется по двум схемам. В офисах кабель сначала оконечивается розеткой, а гнездо розетки соединяется с гнездом активного устройства коммутационным шнуром. Дома часто применяется прямое включение провода в сетевой разъем компьютера с одной стороны линии, роутера или коммутатора с другой. Для его реализации осуществляется непосредственный обжим сетевого кабеля вилками модульного разъема RJ45. Такой вид соединения менее трудоемок в реализации, немного дешевле классического.

Вопрос о том, как правильно обжать RJ45 в домашних условиях нередко возникает при создании проводного интернета. Владение технологией подключения вилок к кабелю выгодно по нескольким причинам:

  • заметная экономия расходов по реализации, увеличивающаяся по мере роста длины создаваемой линии;
  • прокладка неоконцованного кабеля уменьшает требуемый диаметр отверстия в стенах с 13 – 15 мм до 5-7 мм.
  • при необходимости осуществляется самостоятельное изготовление коммутационных шнуров требуемой длины.

Для помощи в работе целесообразно обратиться к интернету, где выложен большой объем видео по теме как правильно разделать провод и обжать кабель RJ45.

Как правильно самостоятельно обжать интернет-кабель

Понятие «правильно» предполагает, что жилы кабеля чередуются между собой в соответствии с цветовой схемой, а при снятии изоляции не повреждены медные жилки, проводнички вставлены до упора и крепко зажаты.

Как снять изоляцию с провода

Сначала нужно на длину 30 мм снять общий экран (если он имеется), потом общую изоляцию. Это делается просто. Конец кабеля заводится в соответствующее окошко кримпера, рукоятки сжимаются, кабель проворачиваетсся вокруг своей продольной оси, получается разрез изоляции. Отрезанный кусок можно снять.

Затем нужно крепко взять одну жилку двумя пальцами и распрямить её. И так поступить со всеми жилками по очереди. Затем ножом или бокорезами подровнять все жилки до одной длины. Если хоть одна окажется длиннее других, обжатие получится дефектным, контакты будут ненадёжные, сеть не будет работать. Поле этого кабель можно заводить в коннектор, но 3–4 мм общей изоляции тоже должны войти внутрь корпуса. Тогда соединение будет прочным.

Как расправить и расположить жилы согласно схеме распиновки

До снятия изоляции или после этого (абсолютно не важно, каждый делает, как ему удобнее) нужно выпрямленные жилки расположить в соответствии с цветовой схемой

Как обрезать и выровнять провода

После распрямления концов проводничков ещё раз нужно проверить, чтобы все выровненные проводнички имели одинаковую длину. При необходимости следует обрезать лишнее под линейку.

Как конструкцию вставить в коннектор

Распрямлённые проводнички в установленном порядке вставляются в гнёзда коннектора, каждый до упора. Для этого нужно зажать восемь проводов между пальцами и аккуратно вставить их в восемь гнёзд корпуса коннектора.

Как опрессовать кабель и проверить соединения

Теперь эту сборку нужно ввести в раствор кримпера, проследив за тем, чтобы ни один проводничок ни на капельку не вылез из своего гнезда в коннекторе. Последнее действие – сжать ручки кримпера и услышать щелчок. Это значит, что кримпер раздавил пластик корпуса коннектора, добрался до металла проводничков и создал прочный и надёжный контакт.

Качество соединения проверяется кабельным тестером.

В отсутствие кримпера можно выполнить обжимку коннектора с помощью плоской отвёртки. Все подготовительные операции выполняются так же, как и для работы с кримпером. Разница будет на последнем шаге. После того как проводнички заведены в коннектор, нужно жалом плоской отвертки прижать их. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. После этого нужно контакты ещё раз дожать с помощью отвертки.

После обжима каждого контакта защёлкивается фиксатор кабеля. Он просто вдавливается внутрь и прижимает внешнюю изоляцию.

https://help-wifi.comОбжим коннектора с помощью отвёртки

Порядок действий при обжиме кримпером

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Разновидности кабеля

Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.

Наиболее распространены на сегодняшний день три типа кабелей связи:

  • Coaxial (коаксиальный);

Optic Fiber (оптоволоконный);

Twisted Pair (витая пара).

Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

Данный провод состоит из трех основных частей:

  • центрального проводника;

изоляцию (оплетается медью или алюминием);

внешней изоляции.

Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

Оно состоит из следующих составных частей:

  • световодов;

изоляции;

дополнительных проводов связи (некоторые модификации).

Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

Состоит она из следующих составных частей:

  • 8 медных проводов;

ПВХ изоляции.

Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.

Витая пара может быть:

  • экранированной;

неэкранированной.

Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка .

Схемы прямого и перекрестного обжима витой пары, разъем 8P8C (RJ-45)

Прямой обжим

Он используется для соединения порта сетевой карты с сетевым оборудованием (коммутатором, концентратором, маршрутизатором).

Обжим EIA / TIA-568A.

Компьютер – это коммутатор, компьютер – это концентратор, компьютер – это маршрутизатор.

Обжим EIA / TIA-568B (наиболее часто используемый).

Компьютер – это коммутатор, компьютер – это концентратор, компьютер – это маршрутизатор.

Перекрестный обжим

Используется для прямого подключения двух сетевых карт.

Обжим для 100/1000 Мбит / с, применяются стандарты EIA / TIA-568B и EIA / TIA-568A.

Компьютер – компьютер, свитч – свитч, хаб – хаб, роутер – роутер.

Четыре жилы

Другой вариант на 4 ядра – это тот случай, когда их всего 2 пары. Стандарт делается так:

Вся хитрость грамотной распиновки заключается в том, чтобы совместить провода с обеих сторон кабеля, даже не зная, как был зажат разъем с другой стороны. Негласный стандарт, при котором вам не нужно запускать панель управления провайдером. Цифры 1-8 на картинках иногда выдавлены на розетки, это для тех, кто не хочет путать порядок.

Разновидности кабеля

Существует множество различных видов кабеля, используемых для создания сети между различными компьютерами, а также сетевым оборудованием.

Наиболее распространены на сегодняшний день три типа кабелей связи:

  • Coaxial (коаксиальный);
  • Optic Fiber (оптоволоконный);
  • Twisted Pair (витая пара).

Такого рода интернет-кабель обжать в домашних условиях довольно просто, для этого не требуется даже специализированного инструмента – достаточно обычного канцелярского ножа и отвертки. На этом преимущества заканчиваются.

Данный провод состоит из трех основных частей:

  • центрального проводника;
  • изоляцию (оплетается медью или алюминием);
  • внешней изоляции.

Скорость передачи данных при помощи этого кабеля составляет всего 10 Мбит. Он чрезвычайно сильно подвержен различного рода электромагнитным наводкам, ремонт повреждений провода этого вида очень сложен и проблематичен. На сегодняшний день практически нигде не используется.

Оно состоит из следующих составных частей:

  • световодов;
  • изоляции;
  • дополнительных проводов связи (некоторые модификации).

Оптоволокно не подвержено никаким видам помех, скорость передачи данных с его помощью составляет 2 Гбит. Расстояние между отдельными узлами, которые соединяет данный вид провода, может достигать 100 км. Имеется лишь один недостаток – довольно высокая стоимость.

Состоит она из следующих составных частей:

  • 8 медных проводов;
  • ПВХ изоляции.

Может обеспечивать относительно высокую скорость передачи данных – от 10 Мбит/с до 1 Гбит/с.

Витая пара может быть:

  • экранированной;
  • неэкранированной.

Витая пара мало подвержена различного рода помехам, она легко ремонтируется. Правильно обжать провод для интернета такого типа довольно просто, но требуется специальный инструмент — обжимка .

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
