Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

• Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
• Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
• В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Экономия энергии

Люди, интересующиеся, как отремонтировать светодиодный светильник, также часто спрашивают, насколько такое оборудование выгодно в плане эксплуатации. Будь то квартира, дом или коммерческое помещение, освещение составляет до 20 % от общего потребления электроэнергии.

При переходе на светодиод можно сэкономить значительную сумму за счет более низкой мощности таких устройств. Светодиоды также служат гораздо дольше, поэтому вам не придется часто их заменять. Их надежность означает, что вам не нужно беспокоиться о техническом обслуживании. Перейдя на светодиод, вы заметите разницу в затратах уже в первые полгода. При этом такое оборудование будет служить не один год.

Замена светодиодной ленты в светильнике своими руками

Светодиодные ленты Заменить светодиодную ленту своими руками в доме несложно

Важно знать, как она устроена, изучить инструкцию и схему ее работы. Также требуется иметь минимальные знания и навыки в электрике

Лучше всего в этом помогут обучающие видео-ролики.

Как правило, осуществить замену ленты можно выполнением следующих шагов:

1. Снять и разобрать светильник.
2. Осмотреть конструкцию изнутри на предмет дефектов.
3. Заменить поврежденные элементы или спаять разорванные контакты.

Дополнительно, чтобы отремонтировать и починить прибор, может понадобиться подтягивание всех винтов и перепакование клеммников.

Как отпаять светодиод от площадки

Для отпаивания светодиода от площадки требуется взять термопинцет, лезвие для бритья и паяльную станцию. Вначале нужно прикрепить светодиодную ленту к столу. Для этого подойдет двухсторонний скотч. Далее выполнить следующие шаги:

1. Разогреть паяльник и приготовить половинку лезвия.
2. Начать плавить олово на любом выводе светодиода, продвигая лезвие между выводом и печатной площадкой.
3. Аккуратно освободить место пайки для теплоотводящей подложки, не касаясь жалом паяльника корпуса.
4. Срезать олово и проверить результат, прозвонив все дорожки с помощью тестера.

Важно не допустить повреждение дорожки из-за утраты топологии рисунка и возможной порчи всего изделия. Также срезать можно без нагревания паяльника

Схемы драйверов для светодиодов от сети 220в

Самая простая схема подключения светодиодной ленты к сети 220 Вольт включает в себя значения Iобщ, I led и I vd. Сопротивление с мощностью резистора зависит от тока светодиода. Ее рассчитывают по закону Ома. Мощность рассеивания вычисляют из этой же формулы.

Во второй схеме ток через резистор включает в себя значения L, VD, LED, N. Ток проходит в два раза меньше, а значит, выделяется в четыре раза меньше мощности. Однако под эту схему понадобится диод с обратным напряжением, к примеру, 1N4007 (КД258).

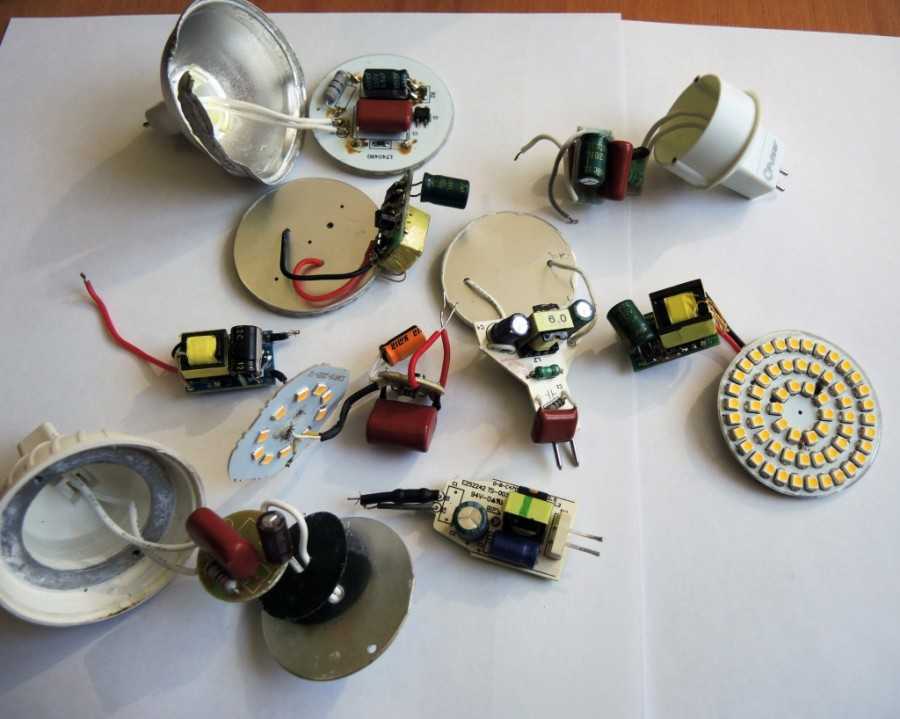

Ремонт драйвера светодиодной лампы

Если в драйвере находятся небольшие SMD-компоненты, для ремонта нужно взять паяльник и медную проволоку, а затем выявить сгоревший диод и выпаять его по электрической схеме. В случае отсутствия повреждений следует выпаять все элементы и прозвонить тестером. Устранив негодный элемент, вмонтировать новый.

Что делать, если светильник не работает совсем?

Если люстра с пультом управления не включается совсем, то ваши действия должны принять следующий порядок:

1. Проверьте, есть ли напряжение в сети (воспользуйтесь мультиметром);
2. Если оно есть, то проверьте, функционируют ли лампы;
3. Проверьте, целы ли предохранители. Если они неисправны, замените новыми;
4. Проверьте, нет ли короткого замыкания, все ли провода целы. Если нет, то исключите замыкание и соедините провода между собой, замотав изолентой оголенные и скрученные между собой концы.

Если все перечисленное выше исправно, то проверьте контроллер люстры с помощью мультиметра. Поменять его – довольно дорого, но это дешевле, чем поменять люстру целиком. Если покупка нового контроллера для вас неприемлема, подключите люстру с помощью выключателя.

Ремонт люстры с пультом своими руками

После того как были обнаружены неисправности, необходимо принять меры по их устранению. В качестве примера рекомендуется рассмотреть наиболее часто встречающиеся поломки и способы их устранения.

1. Не загорается светодиодная подсветка, попытки включить ее всеми способами оказались безуспешными. В этом случае необходим ремонт светодиодных люстр с пультом, в первую очередь проверяется балластный конденсатор. Выходящий из него проводник зачищается и подключается к мультиметру, выставленному в режим измерения напряжения. Если прибор указывает на нормальное напряжение, значит неисправна последовательная цепь лампочек. В случае незначительного напряжения или его полного отсутствия, нужно произвести замену конденсатора.
2. Одна или несколько галогенных ламп не включаются, ни с помощью пульта, ни с помощью обычного выключателя. Здесь также потребуется ремонт галогеновых люстр с пультом, где большое значение имеет количество неисправных элементов. Если сгорела одна лампочка, то вполне возможно, что она просто перегорела и ее нужно заменить новой. Если же перегорели сразу все, то наиболее вероятной причиной может стать электронный трансформатор. В этом случае выполняется такая же операция, как и при проверке балластного конденсатора. При замене трансформатора следует пользоваться чистыми перчатками.
3. Светодиоды и галогенные лампы не реагируют на сигналы пульта дистанционного управления и включаются только с помощью настенного выключателя. Перед тем как выполнять ремонт китайской люстры с пультом своими руками, нужно в первую очередь проверить работоспособность батареек или аккумуляторов. Если их замена не дала положительного результата, нужно раскрыть корпус пульта и протереть плату обезжиривающими средствами. Отсоединенный транзистор или шифратор нужно припаять на свое место.
4. Люстра вообще не включается. Обычно причиной такой неисправности является реле управления. Проверка его работоспособности так же выполняется с помощью мультиметра, к которому подключается зачищенный провод реле. Если установлена неисправность детали, то взамен ее устанавливается новая.

В процессе решения вопроса, как отремонтировать люстру с пультом управления, следует не забывать о повышенной осторожности. Это связано с подачей напряжения на оголенные провода. Невнимательность и несоблюдение правил электробезопасности могут привести к электротравме и более серьезным негативным последствиям

Невнимательность и несоблюдение правил электробезопасности могут привести к электротравме и более серьезным негативным последствиям.

Схема люстры с пультом управления

Как сделать люстру с пультом из обычной люстры

Как отремонтировать светодиодный светильник своими руками

Ремонт микроволновки своими руками

Ремонт люстр на дому

Схема светодиодной лампы

Как отремонтировать светодиодный светильник своими руками

1. Элементы светодиодных источников света
2. Почему светодиодные лампы выходят из строя
3. Рекомендации по проверке и ремонту
4. Видео

Светодиодные источники света, благодаря своим качествам и техническим характеристикам завоевали широкую популярность среди потребителей. Однако под действием различных факторов они, как и обычные лампы, периодически выходят из строя. В связи с высокой стоимостью этих изделий, многие домашние умельцы пытаются выполнить ремонт светодиодных светильников своими руками. Следует сразу отметить, что большинство ламп заводского изготовления не поддаются ремонту.

Потолочные люстры

Осветительные приборы, в которых встроены светодиоды, данной группы, есть самыми популярными и востребованными. В потолочных люстрах главным источником света могут быть обычные лампы накаливания. Есть возможность поменять их на светодиоды.

Ремонт можно провести самостоятельно. Также можно поступить и с галогенными осветительными приборами. Светодиоды горят очень красиво, поэтому люстры с ними очень любимы пользователями. Осветительные лампы данного типа излучают нежный свет, который может быть разных оттенков.

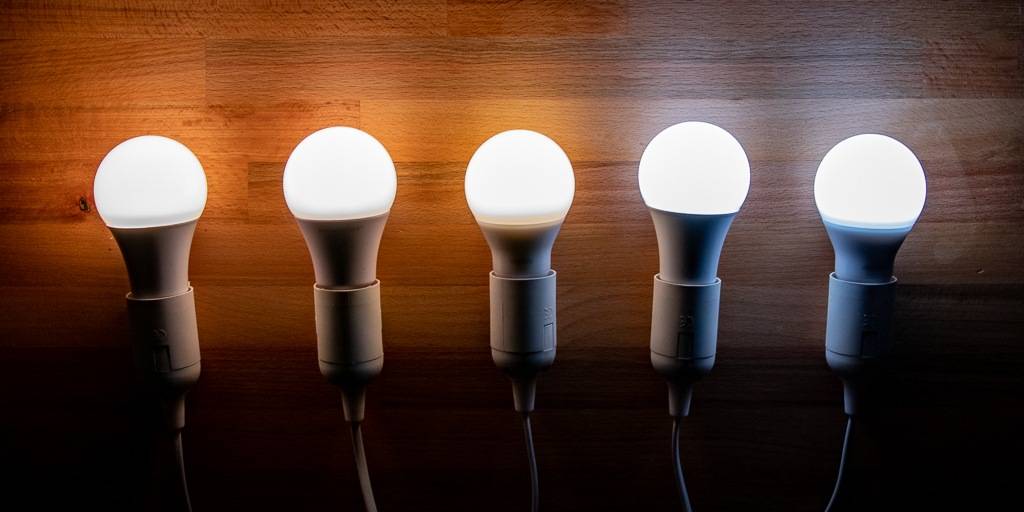

В одной люстре на светодиодах могут быть разные лампы по цвету. Чаще всего для этого используют лампы красного, синего и зеленного оттенка. Сочетание этих цветов в потолочных устройствах самое яркое и контрастное. Так как светодиоды не сильно горят и не раздражают глаза, их можно использовать в качестве ночников. Часто устанавливают потолочные осветительные приборы в детских комнатах. Малыши любят, чтобы в их комнате была разноцветная подсветка. Светодиоды, различные по освещению и мощности, для люстры можно купить в любом магазине электротехники.

Использование диммера

Ремонт светодиодного светильника “Армстронг” часто связан с тем, что был неправильно подобран регулятор подачи напряжения. В результате этого прибор может неправильно функционировать. Диммер позволяет вручную регулировать интенсивность освещения любой светодиодной лампы. Для этого каждая модель имеет специальный контроллер. Светодиоды потребляют очень мало энергии по сравнению с галогенными лампами. Это также означает, что они не будут работать должным образом с вашими существующими регуляторами интенсивности освещения (диммерами).

При установке LED-освещения потребуется заменить устройство на новое. Это связано с тем, что мощность и блок регулирования у каждого типа прибора отличаются. Ремонт светодиодного светильника “Армстронг” в этом случае будет заключаться в замене предохранителя и перепайке контактов. Об этом вы можете прочитать ниже.

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

Важно! Чем дешевле используемое изделие, тем выше вероятность, что даже малейшие отклонения от нормы приведут к неисправности. При подключении важно ничего не перепутать

При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников

Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Полезные советы

Несколько практических советов по ремонту лампы:

1. Не стоит давить на лампочку при вкручивании ее в патрон. Цоколь сделан из пластичного металла, деформирующегося под давлением. Однако у галогенных лампочек контакты круговые, поэтому их сложно повредить.
2. Галогенные лампы бесконечно проворачиваются. С определенного момента при вращении стекло начинает прокручиваться относительно цоколя. Проблема заключается в контактах. У новых ламп резьба сделана более короткой и не достает до дна.
3. Если переключатель находится в выключенном положении, фаза не должна направляться на контакты патрона. Если это не так, нужно выключить защитный автомат в электрощите (в подъезде).

Для создания контакта между лампой и цоколем выполняют следующие действия:

Центральный контакт отворачивают вверх с помощью отвертки. Контактная площадка должна находиться под углом, а не по вертикали.
Луновидный контакт обычно расположен вертикально

Любой из имеющихся лепестков осторожно приподнимают (хотя бы на миллиметр), делая упор в сторону периферии патрона. Отогнутые концы слегка распрямляют.

Чаще всего хватает двух-трех примерок, чтобы лампа включилась

Особое внимание следует уделять сохранности краев патрона, иначе его придется менять

Возможности запуска при сгоревшем оборудовании

В ремонте люминесцентных ламп есть и свои небольшие хитрости. К примеру, срочно понадобилось запустить подобный световой прибор, а стартер вышел из строя, и нет никакой возможности его заменить. Сам по себе этот элемент схемы служит для разогрева нитей накаливания в люминесцентной трубке.

Ну а если, к примеру, вышел из строя дроссель? Его в наше время и в магазинах не во всех найти можно.

Бездроссельное включение

Продлить работу сгоревшего светового прибора вполне возможно. Есть способ, при котором можно включить люминесцентную лампу дневного света без дросселя и стартера (схема подключения на рисунке). Конечно, этот способ подойдет не всем, нужно хотя бы немного разбираться в электротехнике.

Схема бездроссельного включения

Напряжение подается после короткого замыкания нитей накаливания. Выпрямленное напряжение становится больше вдвое, чего вполне хватает для запуска лампы (эту функцию по идее и выполняет дроссель). Конденсаторы С1 и С2 (на схеме) необходимо подобрать для 600 В, а С3 и С4 – с номинальным напряжением в 1 000 В. По прошествии некоторого времени пары ртути, конечно, осядут в области одного из электродов, и свет от лампы станет намного менее ярким. Избавиться от этого можно будет, всего лишь изменив полярность, т. е. просто развернув реанимированную перегоревшую ЛЛ.

Бесстартерное включение

Существуют осветительные приборы, которые предусмотрены исключительно для работы без стартера. На таких лампах имеется маркировка RS. Если такую трубку установить в светильник, оборудованный прерывателем, лампа очень быстро сгорает. Происходит это по причине необходимости большего времени на разогрев спиралей таких люминесцентных трубок. Долговечность стартера небольшая, он часто перегорает, а потому имеет смысл рассмотреть возможность того, как включить люминесцентную лампу без него. Для этого понадобится установка вторичных трансформаторных обмоток. Если запомнить эту информацию, то уже не возникнет вопроса, как зажечь люминесцентный светильник, если произошло перегорание стартера (схема соединения ниже).

Таким образом без лишних затрат можно даже своими руками собрать люминесцентный светильник.

Схема включения без дросселя и стартера

Причины выхода из строя светодиодных ламп

Перед началом ремонта светодиодного светильника рекомендуется точно установить причины неисправности. Очень часто сроки эксплуатации, заявленные производителем, не совпадают с реальными. В большинстве случаев причиной становятся некачественные кристаллы.

На работу светодиодных ламп оказывают негативное влияние и другие факторы:

• Отрицательное воздействие на элементы оказывают скачки напряжения. чаще всего именно они провоцируют неисправности.
• Светильник не подходит для данной светодиодной лампы. В случае неправильного выбора плафона, светильник может перегреться.
• Низкое качество светоизлучающих элементов приводит к быстрому выходу из строя светильника.
• Может быть неправильно смонтирована сама система освещения, в результате электропроводка подвергается негативному воздействию.
• Отрицательное влияние механического характера – удары, сильная вибрация и прочее.

В том случае когда отсутствуют деформации, которые можно определить визуально, причину неисправности лампы нужно искать с помощью мультиметра или тестера.

Среди наиболее часто встречающихся неисправностей, требующих вмешательства и ремонта, следует отметить проблемы, затрагивающие конденсатор. Для проверки работоспособности его нужно выпаять из платы. После этого мультиметром проверяется конденсатор. а также работоспособность диодов.

Иногда светодиоды начинают моргать. Данное состояние возникает из-за неисправности токоограничивающего конденсатора. Другая причина поломки нередко связана со сгоревшим излучателем. Неисправность светодиодов не всегда определяется визуально, поэтому нужно будет делать проверку каждой детали с помощью тестера.

Мощная лампочка – к ремонту

Если ваша настольная лампа рассчитана под использование обычных лампочек накаливания с цоколем Е27 (примерно такая, как на фото вверху), ремонт подобной настольной лампы своими руками будет наиболее простым – за час вполне управитесь. В случае же ремонта настольной люминисцентной лампы времени может потребоваться чуть больше – подробнее о таком ремонте читайте в самом конце этой статьи. В случае с обычными настольными лампами наиболее частой причиной их поломок становятся обгоревшие провода возле патрона – из-за использования лампочек накаливания большей мощности, чем те, на которые на самом деле рассчитана лампа.

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.

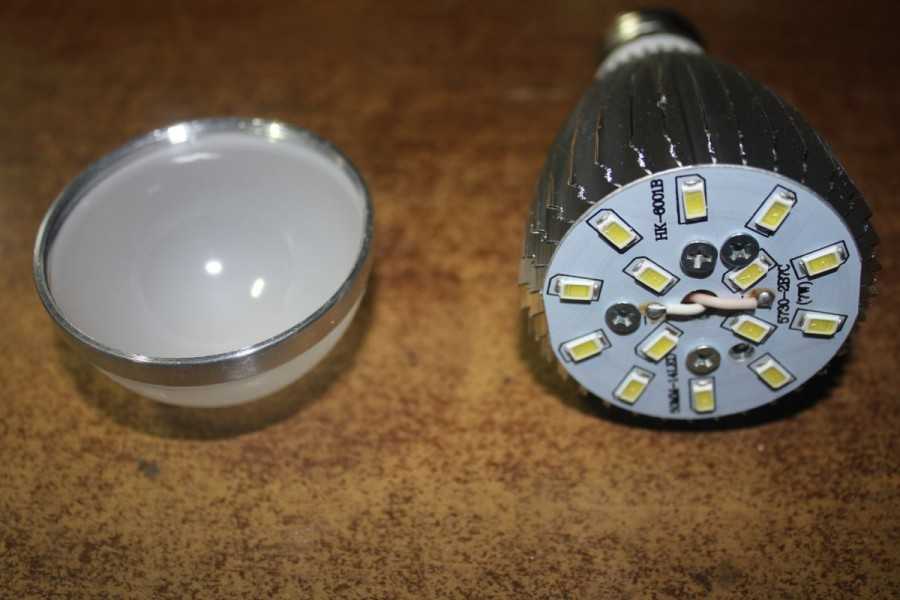

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером

При замене данной детали, важно подобрать подходящий вариант

Чтобы извлечь неисправные детали производится демонтаж

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

Изображение	Этапы работ
	Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют.
	Так как провода короткие, то снимается цоколь.
	Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа.
	Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается.
	После ремонта трубка надевается обратно и прижимается стяжкой из пластика.
	Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

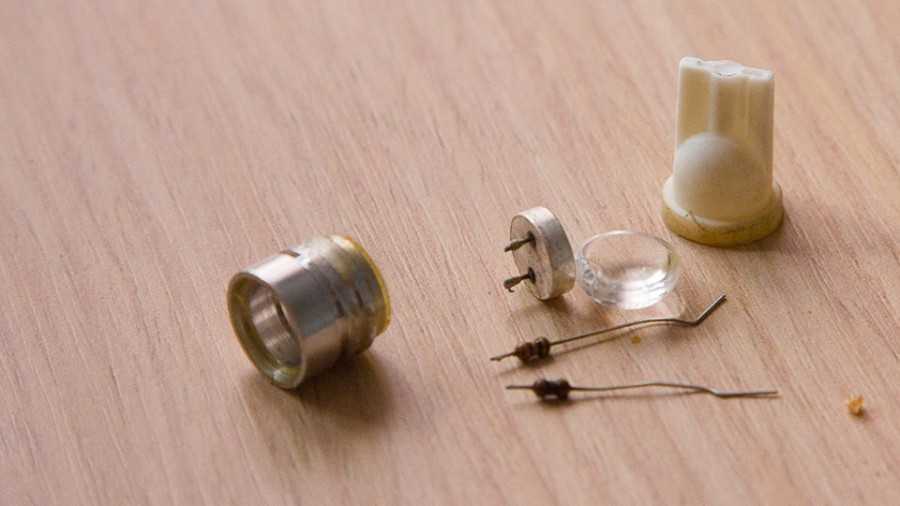

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

• В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
• При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
• По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
• Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Ремонтные работы

Для того чтобы ремонт ламп такого типа прошёл успешно, требуется всё делать пошагово:

Сняв крышку рассеивателя осветительного прибора, нужно внимательно осмотреть состояние светодиодов. Если присутствует хоть одна чёрная точка, значит, элемент перегорел.

При желании можно осуществить выпаивание LED-элементов из ленты, но гораздо удобнее будет купить их отдельно. Во время их покупки нужно проконтролировать, чтобы характеристики светодиодов совпадали, а вот размер может быть разным.

По сточенному углу элемента можно определить местонахождение отрицательной клеммы. Если поменять местами полярность, то осветительный прибор не будет функционировать.

Светодиод прогревается с помощью паяльного или промышленного фена, а затем немного поджимается с помощью пинцета.

Как видно, отремонтировать светодиодную лампу совсем несложно, если нет возможности приобрести новые детали, то вполне можно воспользоваться сгоревшими лампами, осуществив выпаивание из них новых элементов. Из двух-трёх старых ламп вполне можно создать одну рабочую.

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Это интересно: Не горит одна лампа в трехрожковой люстре: в чем причина?
