Как подключить светодиодную ленту к компьютеру: процесс подключения к блоку питания

Зачем это делать

Если нужно осветить пространство около компьютера, не стоит тратить деньги и занимать место светильником. Можно обойтись куском светодиодной ленты и результат будет не хуже, чем у готового варианта. Такое решение еще хорошо тем, что потребляет минимум энергии, это самая экономичная подсветка на сегодня.

Освещение с использованием LED-ленты служит для разных целей. Чаще всего применяют так:

1. Для освещения рабочей зоны около компьютера. В этом случае располагать ленту нужно повыше, чтобы она захватывала весь стол.
2. Мягкая подсветка пространства около компьютера. Особенно эффектно смотрится, если монитор закреплен на стене, а светодиоды располагаются в задней части. В этом случае лучше использовать одноцветный вариант.
3. Подсветка системного блока. Если внутри топовое наполнение, а одна из стенок прозрачная, можно подсветить пространство по периметру. Или самостоятельно заменить одну перегородку на оргстекло и эффектно оформить компьютер.
4. Освещение клавиатуры для удобной работы. Света от монитора недостаточно, поэтому можно добавить небольшой кусочек ленты и подсветить пространство, при этом не создавая лишнего света.
5. Декоративная подсветка стола или элементов интерьера, расположенных около компьютера. Например, можно приклеить светодиоды по торцу столешницы или в ее нижней части. Либо сделать полосу на стене, чтобы не включать общий свет во время игр или просмотра кино.

Вариант освещения задней стороны монитора.

Этот способ хорош тем, что для освещения пространства около компьютера не нужно протягивать провода, которых и так много. А для подключения не потребуется розетка, с которой тоже часто бывают проблемы, так как надо питать много устройств. Дополнительным плюсом можно считать длительный срок службы, подсветка нормально работает как минимум 10 лет.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

• украшение пространства;
• оформление участка помещения, определение границ условного «кабинета»;
• освещение внутреннего пространства системного блока;
• подсветка монитора, снижающая резкость перехода от освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаются в декоративном и фоновом оформлении границ монитора, снижении контраста между ярким экраном и черным окружающим пространством. Достоинства светодиодного оформления:

• снижение нагрузки на органы зрения;
• упрощается ориентация в темном помещении;
• создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

• яркое, выразительное свечение;
• долговечность;
• малое потребление электроэнергии;
• гибкое основание;
• простота монтажа;
• возможность регулировать длину.

Светодиодные ленты питаются от источника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место и нуждается в подключении к сети 220 В. Удачным решением становится использовать в качестве источника блок питания компьютера, который среди прочих значений выдает 12 В. Остается только правильно подключить светильник. Для этого необходимо подобрать нужный вид ленты, руководствуясь следующими критериями:

• плотность установки элементов;
• одно- или многоцветный режим свечения;
• длина;
• уровень защиты.

Различные виды освещения для мебели

В зависимости от предпочтений и планов применяют разнообразные виды освещения для мебели:

• подсветка с направленным лучом. Для нее используют точечные светильники, которые встраивают в корпус мебели. Например, для подсветки шкафов-купе;
• художественное расположение осветительных элементов позволяет подчеркнуть привлекательный вид уникальной или раритетной мебели;
• точечный свет применим для локального освещения небольших предметов мебели: тумбочек, журнальных столиков;
• контурное освещение незаменимо для организации комфортного приготовления пищи на кухне. Подсветка нижней части шкафов, тумб помогает быстро найти необходимую вещь или предмет;
• специальные мебельные или линейные варианты соответствуют определенному назначению.

На последнем варианте остановимся подробнее. Ниже представлена детальная инструкция, которая позволяет собственноручно сделать светодиодную подсветку. Для этого не нужны высшее образование и многолетний опыт электромонтажных работ.

Пошаговая инструкция подключения

Чтобы подключить к батарейке светодиодную ленту и подсветить ей шкаф или любое другое место в доме, понадобятся следующие инструменты и материалы:

• батарейки с напряжением в 8 или 12 вольт. Помните, что чем больше будет напряжение у источника питания, тем более ярче станет светить созданная своими руками подсветка;
• паяльник с флюсом и припоем;
• пару проводом. Лучше всего брать гибкие провода, который хорошо гнуться без повреждения токопроводящих элементов. Можно использовать изделия из алюминия и меди;

• тумблер;
• светодиодная лента.

Когда все приготовлено, нужно нарезать изделие на нужного размера куски и припаять к ним провода. Самым сложным в процесс подключения led-продукции к батарейке является пайка проводов. Данный процесс осуществляется следующим образом:

• сначала зачищаем на плюсе и минусе металлические контакты. Для этих целей подойдет наждачная бумага;
• затем аккуратно припаиваем к ним провода, которые будут идти к батарейке. Предварительно их необходимо залудить;
• после этого повторяем процедуру для проводов, к которым будет подключаться тумблер. При этом один провод должен браться от батарейки;

Припаивание провода и тумблер

затем спаянные таким образом провода следует припаять к выбранной светодиодной ленте. Провод, идущий к плюсу батарейки, нужно припаять на ленте к контакту +12V, второй провод припаиваем к контакту GND.

Припаивание проводов к светодиодной ленте

После проделанной работы у вас должно получиться следующее:

Светодиодная лента, подключенная к батарейке

На этом работа по подключению считается законченной.

Особенности светодиодов

Изначально светодиоды не обладали необходимыми параметрами и использовались лишь в подсветке различных приборов или в маломощных системах аварийного освещения. Однако с развитием технологии они нарастили свои возможности и теперь массово используются и в бытовых, и в промышленных помещениях. Вариантов использования множество: от декоративных разноцветных подсветок, до основного освещения больших помещений.

Особенности монтажа светодиодных светильников значительно отличают их от классических ламп накаливания. Возможно, именно поэтому темпы их распространения не так стремительны, как можно было бы ожидать.

Однако нет ничего сверхсложного в том, чтобы сделать светодиодное освещение своими руками. Необходимо лишь обладать знанием определенных правил работы с такими источниками света. С этой целью стоит рассмотреть их плюсы и минусы, правила расчета, выбора и установки.

Варианты использования

Варианты применения светодиодной ленты могут быть самыми разными. Например, самый очевидный способ – для украшения рабочего стола перед новогодними праздниками, елки или всей комнаты. Можно использовать ленту без контроллера для получения не очень яркого, но бесперебойного источника света в утилитарных целях – для дополнительной подсветки в гараже например.

Фактически, возможности ограничиваются только фантазией владельца. Так, Usb лента с белым светом без ноутбука может пригодиться даже в походе. Как её подключить? Что даст питание? Сейчас можно найти небольшие зарядные устройства на солнечных батареях (крепятся к руке или сумке) или с гироскопом (прицепив его к ноге, вы заряжаете аккумулятор – хорошое решение для тех, кто много ходит). Получив таким образом энергию из «ниоткуда», вы можете подключить небольшую простую ленту (вряд ли вам там понадобиться цветомузыка от RGB модели для ночевки в палатке).

Схема подключения ленты к розетке через блок питания

На всю ночь её не хватит, но как запасной источник света для жизни вдали от цивилизации, или как стильный «маячок» на дороге для велосипедиста – более чем полезная вещица (особенно учитывая её гибкость, малые габариты и незначительный вес). Да и как безопасный вариант украшения автомобиля перед праздниками лента в последнее время используется довольно часто (особенно дальнобойщиками). Если вы все же решили использовать её вместе с ноутбуком, то можно использовать короткий отрезок такой ленты для подсветки клавиатуры (главное проверить, чтобы электрическая цепь перед включением не была разомкнутой).

Белая светодиодная лента может работать и без подключения к компьютеру, а при непосредственном включении в розетку. Сейчас в магазинах электроники (как традиционных, так и в интернете) нетрудно найти специальные usb переходники и usb адаптеры, которые позволяют запитать её непосредственно от розетки. Да, если адаптер сделан не совсем добросовестно, то прямое напряжение в 220 вольт просто сожжет такие слабые лампы. Впрочем, можно найти и модели с уже встроенным блоком, через который производится питание и подключение в сеть. В этом случае питание через порт usb вообще не нужно.

Светодиодная лента на велосипеде

При наличии необходимых навыков, можно подключить usb ленту к блоку питания старого компьютера. Деталь сначала нужно отсоединить от системного блока, а затем подключить к нему зачистив подходящие провода. Поскольку светодиодная лента может иметь как разную мощность, так и разное строение, то описание схемы, где показано какие провода стоить соединять между собой, может заметно различаться. Более того, мощные системы могут монтироваться сразу к двум или трем подсистемам блока питания (они могут давать напряжение в 12 вольт мощностью в 5, 12 или более ватт).

Светодиодная лента является основным атрибутом в период новогодних праздников в доме современного человека. Наличие монохромной и многоцветной систем, питание которых производится через usb, позволяют создать неповторимую и действительно праздничную атмосферу.

Подключение

Светодиоды питаются постоянным током, для преобразования переменного в постоянный для 220В лент используют диодный мост (выпрямитель), а для работы низковольтных вариантов нужен блок питания.

К БП DC-12V подключают фазу и ноль из сети 220 В, этот кабель монтируется в клеммную колодку и зажимается винтом. Клеммы подписаны как L и N. Лента подключается к клеммам V+ и V-.

Если у вас RGB-приборы, к клеммам V+ и V- блока питания подсоединяется контроллер, а к нему уже LED RGB-лента. При этом контроллер должен выдавать нужный ток, желательно на 20–25% превышающий потребление ленты. Этот запас нужен для надежности, если протяженность подсветки очень большая или у вас нет возможности купить контроллер соответствующей мощности, поможет усилитель. К его входу подключается напряжение от блока питания и сигнал с выхода RGB-контроллера. Аналогичный сигнал присутствует на контактных пятачках одного из концов ближайшей подключенной rgb-инсталляции. Этот сигнал нужен для того, чтобы усилитель дублировал световую схему помещения, усиливал е с помощью дополнительного источника питания и на своем выходе формировал нужные напряжения и токи для следующих отрезков ленты.

Коннекторы

Для начинающих электромонтеров, быстрого монтажа или ремонта лучше всего подойдут коннекторы для светодиодной ленты. Это клемма для монтажа и подключения, состоит из пластикового открывающегося корпуса и подпружиненных контактов. Для того чтобы выполнить подсоединение нужно открыть корпус, вложить ленту контактными пятачками к контактам и закрыть корпус. С двухпроводного коннектора, обычно, выходят два провода, черный и красный.

Они бывают нескольких типов:

• Коннектор – провод для подключения к БП.
• Коннектор-коннектор с проводом – для стыкования лент.
• Жесткий коннектор – для соединения лент без промежутка между ними.

При этом соединители отличаются по количеству проводов и контактов:

• Двухпроводные – для монтажа одноцветной ленты.
• Четырехпроводные – для многоцветной ленты.

Преимущества:

1. Быстрая сборка.
2. Удобно использовать при ремонте.

Недостатки:

1. Не всегда можно найти в магазинах.
2. Все-таки имеют свою цену, что удорожает общую стоимость конструкции.
3. Контакты могут окисляться и терять упругость.

Пайка

Для соединения с помощью пайки нужно иметь определенный опыт в электромонтажных работах и немного больше инструментов и материалов:

• Паяльник.
• Канифоль, а лучше жидкий флюс, например, ЛТИ или СКФ.
• Припой, такой как ПОС-61.

Для начала подготовьте место для пайки. Чтобы припой приставал хорошо нужно убрать окислы с контактов. Для этого отрежьте ленту там, где собираетесь припаяться. Затем с помощью зубочистки, деревянной части спички или канцелярского ластика зачистите пятачки, подойдет еще и мелкая шкурка.

Теперь покройте их флюсом, если он жидкий, а при использовании канифоли возьмите немного на жало паяльника и покройте контакт. Добавьте на контакт припоя, он залудится. Иначе говоря, на его поверхности должен появиться блестящий слой – это знак того, что лужение прошло успешно. Дальше нужно припаять кусочек облуженного таким же образом провода.

Схема подключения

USB разъём – это, пожалуй, основная деталь собираемой конструкции. Его можно купить в разборном корпусе или использовать ненужный, но рабочий шнур от любого периферийного устройства. В зависимости от удалённости системного блока от места монтажа подсветки, нужно посчитать длину провода. В некоторых моделях клавиатур сбоку имеется дополнительный USB разъём, который можно использовать для организации подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для её реализации понадобится ответная часть разъёма USB, резистор, двухжильный провод и светодиод с высокой яркостью свечения. Если USB-штекер куплен отдельно, то его необходимо разобрать, освободив внутреннюю часть с контактами под пайку. Определившись со светодиодом, рассчитывают сопротивление резистора:

UПИТ – напряжение питания от USB порта, равное 5В; ULED – прямое напряжение светодиода, которое зависит от цвета свечения; ILED – номинальный рабочий ток светодиода.

Более подробно о том, как правильно выбрать и рассчитать токоограничивающий резистор, можно прочитать здесь.

Теперь осталось правильно спаять все имеющиеся детали между собой и придать подсветке привлекательный вид. Сначала с помощью кусачек укорачивают плюсовой вывод светодиода и припаивают к нему резистор. Далее один провод припаивают к свободному выводу резистора, а второй провод – к минусовому выводу светодиода. Выводы, резистор и места пайки скрывают под термоусадочной трубкой. Для придания приличного внешнего вида на оба провода вблизи светодиода надевают термотрубку большего диаметра. С обратной стороны соединительный шнур припаивают к клеммам разобранного USB разъёма. Провод, идущий от резистора, соединяют с клеммой №1 (+5В), а провод, идущий от минуса светодиода, — с клеммой №4 (GND). Проверяют, чтобы после пайки не было замыкания со второй и третьей клеммой и собирают разъём.

Если используется готовый USB шнур с разъёмом, то свободные концы проводов зачищают и с помощью мультиметра вызванивают два крайних питающих проводка. Затем их припаивают к светодиоду через резистор по вышеуказанной методике. Незадействованные информационные проводки укорачивают и изолируют, чтобы избежать короткого замыкания. Теперь подсветка готова к работе.

Светодиодной ленты

Чтобы подсветка обладала более высокой светоотдачей, используют светодиодную ленту. Особенно это актуально для освещения выдвижной полки компьютерного стола. Светодиодный отрезок наклеивают с краю под столешницей, обеспечивая равномерный световой поток на поверхности клавиатуры. Чтобы ленту запитать от USB порта, дополнительно потребуется повышающий преобразователь с 5 до 12 вольт, который придётся сделать своими руками либо приобрести в магазине электроники.

Но проще пойти другим путём. Компьютерный блок питания выдаёт необходимое +12В, которое присутствует на 4-х проводном molex разъёме внутри системного блока. Всё что требуется – это купить ответную часть molex разъёма со штырьками, припаять к нему и к светодиодной ленте провод питания нужной длины, который вывести через заднюю стенку системного блока. Плюс ленты соединяют с жёлтым проводом molex, а минус – с любым чёрным.

Нагрузочная способность шины +12В компьютерного блока питания в десятки раз больше, чем у USB, что даёт возможность сделать подсветку клавиатуры желаемой яркости.

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

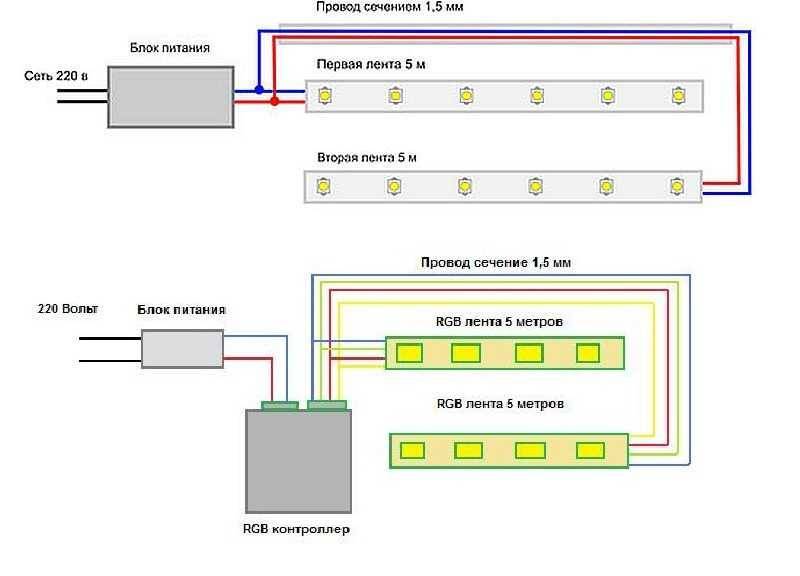

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Использование светодиодов в моддинге очень популярно, в связи с невысокой сложностью их подключения и неплохим получаемым визуальным эффектом от их применения. Именно по этой причине я решил сделать практический гайд по организации такой подсветки в компьютере.

Наиболее оптимальным вариантом является использование так называемых LED лент. Они сравнительно недорогие, неприхотливы в эксплуатации, при этом подключение и установка светодиодной ленты займет меньше времени и сил, чем подключение отдельных светодиодов.

Для работы необходимо всего лишь приклеить по месту и подключить к источнику питания с напряжением в 12 вольт. В качестве разъёма питания можно использовать 2 разъёма — Molex или 3-pin разъём на материнской плате.

При этом провод с обозначением +12В мы припаиваем к “плюсу”, с обозначением Ground к “минусу” на ленте

Важное замечание: поскольку LED лампочки не любят высоких температур, на процесс пайки накладывается особое ограничение — пайка только на обозначенных площадках с температурой не более 260 °С. При этом время пайки не должно превышать 10 секунд. Итак, покажу на примере Molex разъёма, как производится монтаж:

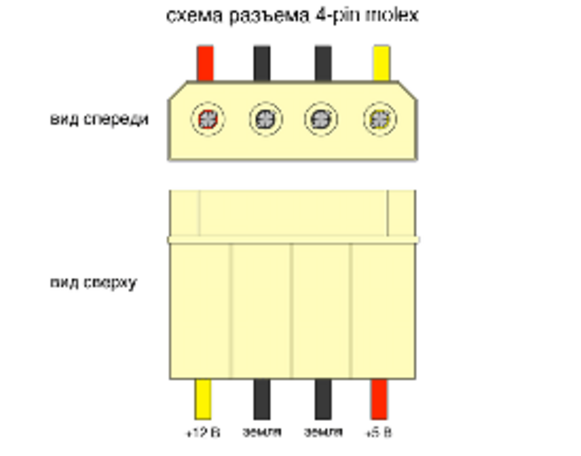

Итак, покажу на примере Molex разъёма, как производится монтаж:

-одноцветная Led lenta (с уже припаянными проводами)

-Molex коннектор (“папа”). Его можно купить, а можно и отодрать от старого кулера.

-пинцет, плоскогубцы, ножик и немного терпения

Непостредственно, сам процесс:

1)Из коннектора вытаскиваем два штырька, отвечающие за +12V и соседний Ground (ориентируйтесь на рисунок выше) , для этого с помощью пинцета подогните усики (усики можно увидеть на рисунке ниже), удерживающие контакты. После изъятия не забудьте отогнуть усики обратно.

2) Зачистите немного конца провода и с помощью проскогубцев закрепите контакт на проводе (должно получиться что-то такое).

3) Верните готовые штырьки обратно в коннектор, просто вставьте их до упора (убедитесь, что контакты не выскакивают обратно).

4)Подсоедините к блоку питания для проверки работоспособности.

Наиболее оптимальным местом для клейки являются задняя и верхняя (нижняя) стенки корпуса, вдоль боковой стенки.

Это только первый гайд на данную тематику, следующий будет посвящён RGB лентам и особенностям работы с ними :).

Ошибки подключения

1

контроллер – блок – лента (должно быть: блок – контроллер – лента) или

блок – усилитель – контроллер – лента (правильно: блок – контроллер – усилитель – лента)

2

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

• потребляемую мощность ленты по всей длине;
• блок питания;
• усилитель;
• контроллер;
• провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

• INPUT — к блоку питания;
• OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
2. Зачищаем жилы проводов и контакты модульной площадки.
3. Залуживаем места соединений и сами концы проводов.
4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

• Черный провод – к +V;
• Красный – к R;
• Зеленый – к G;
• Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

1. Параллельно.
2. При помощи усилителя.

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Подсветка потолка лентой

Выбор светодиодной ленты

Цвет ленты. Тут выбор однозначен – полноцветная RGB лента с контроллером. Цена самой ленты такая же, как и одноцветной, а контроллер стоит дешевле, чем ленты дополняющих цветов. Спрашивается, а зачем тогда вообще одноцветные ленты? Для специальной подсветки на большом протяжении, когда имеет значение цена оборудования: витрин, деревьев, больших залов. Плотность излучателей. Плотность излучателей на ленте может быть 30, 60 и 120 на метр. Для контурной подсветки она, разумеется, должна быть побольше – 60 или 120. А вот для направленной подсветки лучше взять ленту плотностью 30 или 60. Если размеры ниши под монтаж позволяют, лучше установить по две ленты: на полке – 60 и 120, а на откосе – 30 и 60. тогда понадобятся 4 источника питания с контроллерами, но такая установка даст широкий диапазон световых эффектов: ведь ленты можно включать и регулировать совместно. Можно получить двойную цветовую кайму, перемежающиеся лучики и пр.

Мощность ленты. Светодиодные ленты обозначаются буквами SMD и четырьмя цифрами, например SMD 3028. Первые две цифры обозначают потребляемую лентой мощность. Лента SMD 6035 будет мощнее вышеуказанной. Также мощность одного метра ленты указывается в ее паспорте. Для контурной подсветки достаточно 8 Вт/м; для направленной – 5 Вт/м. Лучше поставить на полку ленты на 7 и 12-14 Вт, а на откос – 5 и 7 Вт. Это позволит обойтись более дешевыми, без регулировки яркости, контроллерами и упростит настройку цвета. Общая мощность подсветки. Этот параметр рассчитывается по длине световой полосы. Замеряем рулеткой, считаем сколько метров ленты потребуется, и умножаем на мощность метра ленты. Источник питания и контроллер выбираем по мощности, требуемой для засветки соответствующей световой полосы. Разумеется, напряжение питания тоже должно быть подходящим. Светодиодные ленты выпускаются с рабочим напряжением 5, 12 и 24 В. Столько же должен давать ИП, и контроллер тоже должен быть рассчитан на такое напряжение.

Монтаж контурной и направленной подсветки

Как монтировать ленты в гипсокартонный потолок, ясно из рисунка. Дадим лишь несколько советов:

Светодиодные ленты монтируются на липучке; липкий слой нанесен с обратной стороны ленты и покрыт защитной пленкой. Перед монтажом ленты подберите подходящий по размеру к полке и откосу ПВХ уголок, и закрепите его в нише мелкими саморезами. К ПВХ липучка прилипает намертво, а вот от гипсокартона может со временем отклеиться. Если подсвечивается натяжной потолок, ПВХ уголок обязателен: ведь для самого мелкого ремонта подсветки его придется снимать

Осторожно припаивайте провода к лентам. Их пластиковая основа и сами светодиоды боятся перегрева. Лучше воспользоваться флюс-пастой для пайки, припоем ПОС-61 или аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком»

Если у вас нет большого опыта пайки мелких деталей, для пайки лучше пригласить мастера. Не соединяйте вместе более 3 м ленты. Токопровоядящие дорожки в массе пластиковой основы могут не выдержать большого тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами При самостоятельном электромонтаже точно соблюдайте полярность и назначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на соответствующие клеммы лент. Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать нужно острыми ножницами или кусачками-бокорезами одним движением точно посередине между диодами

Лучше воспользоваться флюс-пастой для пайки, припоем ПОС-61 или аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком». Если у вас нет большого опыта пайки мелких деталей, для пайки лучше пригласить мастера. Не соединяйте вместе более 3 м ленты. Токопровоядящие дорожки в массе пластиковой основы могут не выдержать большого тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами При самостоятельном электромонтаже точно соблюдайте полярность и назначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на соответствующие клеммы лент. Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать нужно острыми ножницами или кусачками-бокорезами одним движением точно посередине между диодами.

схема подключения светодиодных лент к электропитанию и контроллеру

Как видим, скрытая подсветка потолка своими руками делается довольно просто и уже позволяет получить великолепный эстетический эффект. Усилить его, тем более, что вы уже набрались опыта, можно, использовав другие типы подсветки.
