Как подключить бойлер к водопроводу: рекомендации и инструкции, как правильно подключить бойлер

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

• стандартная строительная рулетка и водяной уровень;
• дрель с функцией отбойника и комплект свёрл разного диаметра;
• набор ключей для затяжки соединительных узлов;
• тройники-фитинги, предназначенные для врезки в трубопровод;
• запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
• уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
• соединительные шланги для отвода и забора воды;
• если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

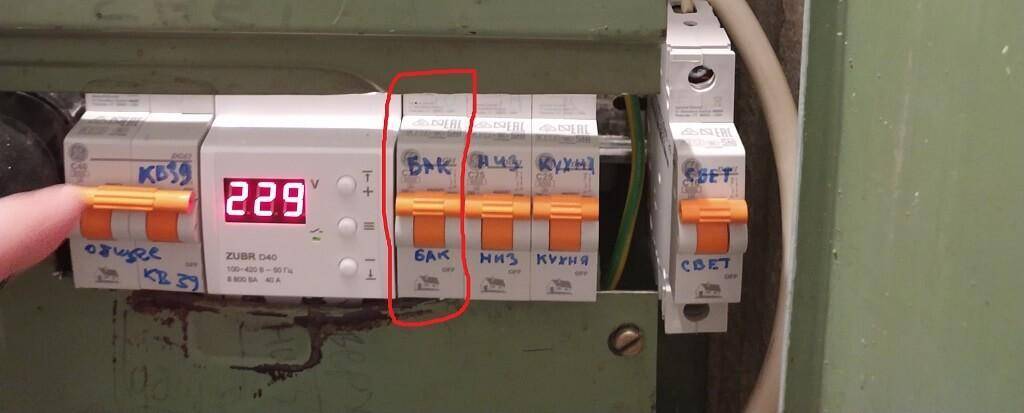

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Голосование: какой бойлер самый лучший?

Что бы вы выбрали из предложенных моделей бойлеров или посоветовали бы приобрести?

Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Водонагреватель – один из самых популярных вариантов крупной бытовой техники, уступающий по степени спроса только холодильникам, плитам и стиральным машинам. Это неудивительно, ведь наше государство не балует нас приемлемыми тарифами на подачу горячей воды, периодически «радует» ее тотальным отсутствием и невозможностью подвода к частным домам, не говоря уже о жилье в сельской местности.

Однако для нормальной эксплуатации водонагревателя недостаточно выбрать подходящую модель, необходимо обеспечить грамотное подключение бойлера к водопроводу.

Как правильно установить проточный напорный водонагреватель?

В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.

Что понадобится?

• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.

Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.

Подключение проточного напорного водонагревателя в квартире

Примерная схема подключения проточного водонагревателя выглядит так:

1. От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
2. Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
3. Снабдите трубы соответствующими кранами.

Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.

Как правильно запустить?

1. Закройте кран на горячем стояке и откройте на бойлере;
2. Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
3. Включите нагрев, подав электричество к автовыключателю.

Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.

Монтажные схемы и решения

Возможные варианты подключения:

• через систему безопасности;
• напрямую к коммуникациям.

Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Давление в нем часто увеличивается, что является следствием естественных процессов (расширение горячей воды). Кроме того, уровень давления централизованной системы тоже может превышать предельное значение нагрузки, выдерживаемой бойлером. В результате подключение без элементов системы безопасности при таких условиях приводит к сокращению срока службы агрегата.

Напрямую с коммуникациями соединяются патрубки проточного агрегата. В данном случае на устройство не оказывает воздействия ни один из перечисленных факторов. Это позволит упростить монтаж. На длительность эксплуатации бойлера прямое подключение в данном случае не влияет.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Особенности подключения водонагревателя к водопроводу

Установка водонагревателя в ванне

Есть ситуации, когда для подключения нагревателя нужны дополнительные знания. Рассмотрим такие ниже.

Нет водопровода

В своих домах может быть так, что накопительный бак – часть водопровода. Причины разные. Например, только так вода может бежать под допустимым давлением. К такой системе можно правильно подключить водонагреватель накопительный. Но нужно знать:

• Силу давления.
• Метры от нагревателя до бака.

 Лучшие вытяжки для кухни

Если это расстояние не больше 2 м, то можно всё сделать по схеме выше. А если больше 2 м, то между краном и баком установите предохранитель.

При силе давления выше 6 бар нужен редуктор. Он снизит давление воды, идущей для подогрева.

Стальные трубы

Стальные трубы для водонагревателя

Для подключения водонагревателя к воде стальными трубами сваркой пользоваться необязательно. Можно купить специальные тройники. Они похожи на хомуты, только с патрубками.

До установки нужно выбрать место, затем затянуть винтами. Между металлом и трубой поставить прокладку. И дрелью просверлить дыру. А затем прикрутить шланг или трубу.

Важно сделать хорошую герметизацию. Поможет в этом нить изо льна, фумка

Если уплотнитель будет немного вытекать – это не страшно, даже хорошо.

Полипропиленовые трубы

Полипропиленовые трубы для водонагревателя

Если подключаете водонагреватель в квартире или на даче трубами из полипропилена, то нужно дополнительно купить:

1. Муфту.
2. Тройник.
3. Кран.

И ещё возьмите паяльник и ножницы. А порядок действий будет такой:

• Перекрываем подачу воды по стояку.
• Разрезаем трубу.
• Паяльником впаиваем к трубе тройники, где отводы.
• Подводим трубы, соединяющие прибор и водопровод.
• Ставим краны, муфты.
• Соединяем нагреватель и кран шлангом.

Металлопластиковые трубы

Металлопластиковые трубы для водонагревателя

Для подключения водонагревателя в ванной к водопроводу металлопластиковыми трубами можно:

• Закрыть поступление воды.
• На месте, где будет патрубок, сделать разрез.
• Поставить тройник.
• К тройнику подвести трубу или шланг.
• Проверить герметичность. Если есть капли на местах стыка, то повторить герметизацию нужно ещё раз.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Применение обратного клапана

Этот механизм относится к системе безопасной эксплуатации. Его использование на устройстве, работающем под давлением, необходимо.

При нагревании вода в бойлере заметно увеличивает свой объем, в результате чего растет давление в сосуде. Крайним проявлением этого процесса является его разрыв. В результате помещение наполняется паром и горячей водой, что может нанести людям значительный вред.

Установленный на бойлере клапан при достижении критичных значений открывает пружинную заслонку для сброса воды, которая выводится через штуцер. Для ее утилизации на штуцер устанавливается шланг, подключаемый к ближайшему сбросу в водопровод канализации. Его нужно надежно закрепить, поскольку сброс может производиться с большим напором. После сброса излишней воды пружинный клапан закрывается.

На клапане также имеется рычаг для сброса воды, который можно использовать принудительно в ручном режиме.

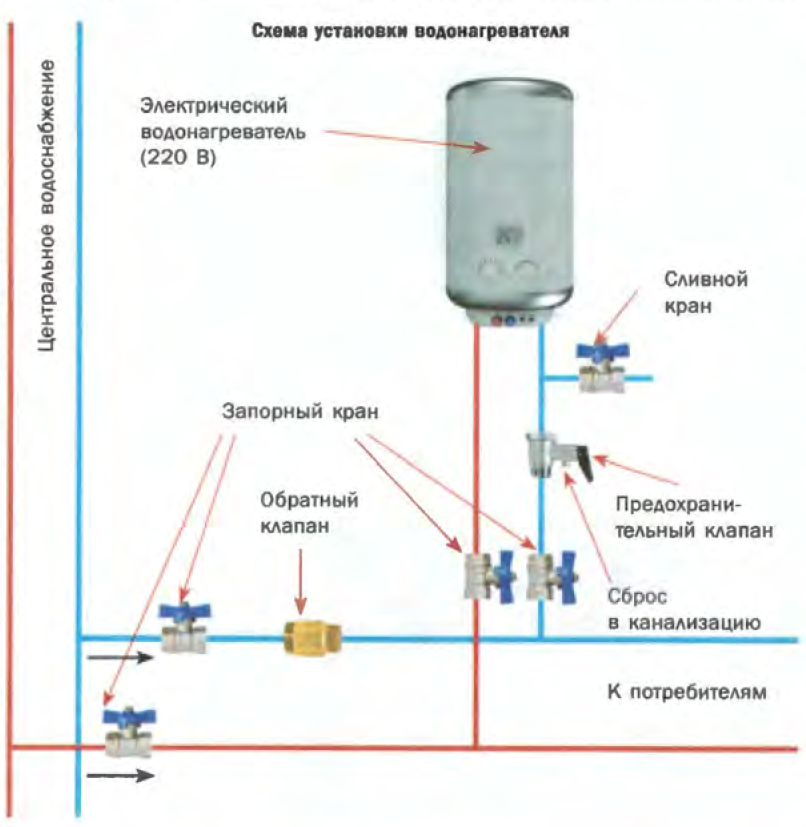

Подсоединяем накопительный бойлер к водопроводу

На патрубок, через который идет холодная вода мы наворачиваем предохранительный клапан. Проводим соединение водопроводной системы с бойлером, используя медные, пластиковые или стальные трубы.

После этого идет подача холодной воды в бак, а горячей – в смеситель.

Если качество воды не сильно хорошие, то можно установить дополнительный фильтр в бойлер.

Каждая модель имеет свою инструкцию подключения бойлера, но все они имеют один и тот же принцип, только преподнесены по-разному. Также в инструкции указывается о всех количествах отверстий, особенности креплений, пошаговая инструкция присоединения шлангов и тому подобное. Поверьте, подключить бойлер можно довольно просто самому. Монтирование проточного бойлера Чтобы установить бойлер проточного вида нам нужно выполнить всего лишь 2 этапа: подключится к электроэнергии, а после подключится к водопроводу.

На картинке ниже вы сможете увидеть саму схему подключения проточного бойлера.

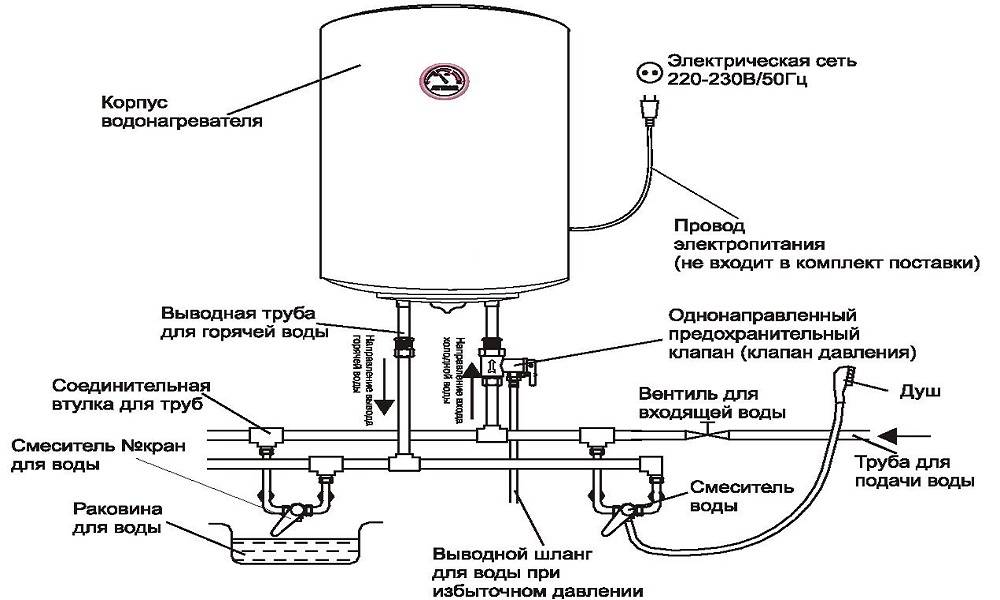

Для начала необходимо установить автомат и проложить трёхжильный кабель непосредственно до установки от щитовой коробки. Таким образом прибор заземлится.

После присоединяем наш бойлер к ванной стене. Устанавливаем краны и вентили, которые будут перекрывать подачу воды, а также регулировать напор горячей и холодной воды. Затем мы присоединяем кран, а также душ, который в большинстве случаев входит в комплект бойлера. Перед тем как включить бойлер, нужно проверить есть ли в системе вода. Тестировать бойлер без воды категорически запрещено, так как это приведет к его поломке.

Для завершения работы с бойлером, необходимо сперва отключится от электричества, а после только перекрывать в нем воду. Производительность бойлера напрямую зависит от его мощности, поэтому нужно позаботится о хорошей проводки, для превращения коротких замыканий.

Чтобы установить бойлер впервые вам может понадобится около 2-3 часов, специалисты это делают примерно за час. Но мы уверяем вас что уже на 3 бойлер вы сможете его подключать с такой же скоростью, как и специалисты.

На самом деле очень полезно изучить бойлер, который вы поставили у себя в квартире, ведь так вы сможете сэкономить деньги и в будущем исправить все его поломки самостоятельно, без привлечения третьих лиц.

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

• измерительными приборами в виде линейки или строительной рулетки;
• труборезом ручного или электрического типа;
• паяльником;
• ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
• крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
• монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
• тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
• запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
• материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
• гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Плюсы и минусы накопительного прибора

Накопительный водонагреватель отличается высокой эффективностью в быту. Вода в системе накопительного типа нагревается до нужной температуры и в баке удерживается этот температурный режим. На основании этой особенности в работе прибора можно говорить о его преимуществах над проточным электрическим водонагревателем:

• Всегда есть в запасе горячая вода.
• Прибор обеспечивает горячей водой одновременно несколько потребителей.
• Не нужно проводить дополнительную электропроводку к прибору. Потребление бойлера от 0,8 до 2,5 кВт.
• Работа прибора не зависит от мощности подачи воды в трубопроводе.
• Вода нагревается до горячего состояния.
• Не теряется температура воды длительное время за счет высокой теплоизоляции бака.

Недостатки в работе прибора:

• На обогрев жидкости требуется время, которое зависит от объема бака. Чем больше емкость, тем дольше вода нагревается.
• При условии не частого использования накопителя, жидкость время от времени в баке подогревается до нужной температуры заново. Затрачивается электроэнергия.
• Объемный бак требует для своего монтажа большого пространства.
• Бойлеры с ручной регулировкой не рекомендуется размещать в удаленной комнате и в труднодоступном месте.
• Негативно воздействует на работу бойлера грязная вода в трубопроводе. Накопитель быстро выходит из строя. Когда он уже установлен, прибор нуждается в проведении осмотра важных узлов для профилактики.

Общая схема подключения к водопроводу

При установке разных типов устройств используется единый принцип подведения коммуникаций. При этом направление воды задается заранее — сверху вниз. Такой способ облегчает эксплуатацию водонагревателя, т. к. вода в системе будет всегда, даже если давление низкое. Перед началом работ производится отключение горячей воды. Стояк холодного водоснабжения тоже необходимо перекрыть.

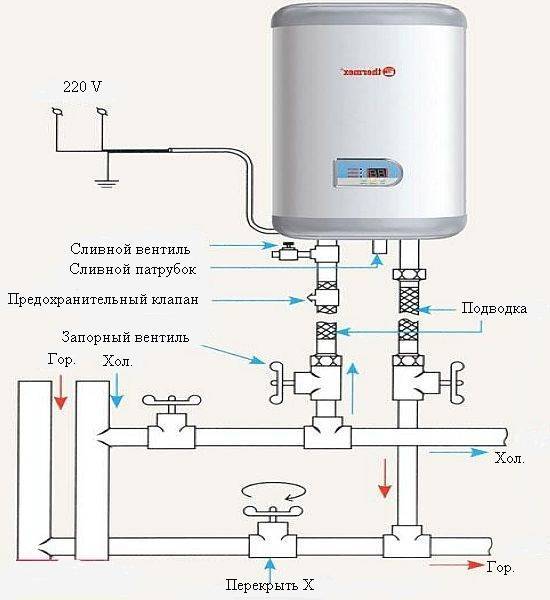

Подача холодной воды сверху вниз

Подача холодной воды сверху вниз.

При этом нужно предусмотреть возможность соединения патрубка агрегата и трубопровода. Используется разъемное соединение — фитинг «американка». Он оснащен резьбой, торцевые участки отличаются по диаметру. Можно дополнительно установить тройник с запорной арматурой. Это не является обязательным этапом монтажа, но считается предпочтительной мерой, обеспечивающей возможность слива жидкости из бака в случае возникновения такой необходимости.

Между патрубком и трубопроводом также устанавливается предохранительный клапан. Его основной задачей является обеспечение безопасности работы агрегата в случае превышения давления внутри бака. Если такая деталь не будет установлена, вскоре корпус потечет на участках шовных соединений, т. к. они сильнее всего подвергаются воздействию интенсивной нагрузки. не позволяет горячей воде попасть в трубопровод холодного водоснабжения, когда давление в системе снижается.

Если вода в системе слишком жесткая, рекомендуется дополнительно установить фильтр возле запорной арматуры. Благодаря этому снизится скорость образования известкового налета на всех элементах конструкции внутри колонки.

Можно дополнительно использовать редуктор давления, что позволит устранить негативное воздействие при перепадах давления. Этот узел часто предусматривается системой водоснабжения объекта и устанавливается на входе.

Выпуск горячей воды сверху вниз

При подключении к трубе с теплоносителем предусматриваются лишь некоторые меры из перечисленных: крепится фитинг «американка» и тройник с запорной арматурой. Элементы системы безопасности в данном случае не предусматриваются.

Подача горячей воды сверху вниз.

Наиболее предпочтительным вариантом является подключение к полипропиленовым коммуникациям. Они служат долго, не подвержены коррозии, отличаются устойчивостью к перепадам температур и высоким значениям данного параметра. На этапе установки водонагревателя рекомендуется одновременно произвести замену старых коммуникаций на новые — из полимерного материала. Это обусловлено тем, что для подключения бойлера все равно выполняется разводка труб.
