Автозапуск бензогенератора
Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.
Идею принципа работы такой схемы можно выразить в 3 пунктах:
- Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
- Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
- При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.
В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.
Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.
После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.
Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.
При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.
Основные задачи
При подключении нужно обратить внимание на следующие особенности:
- место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
- частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
- мощность потребления. Данный параметр вычисляется путём учета потерь;
Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.
По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.
Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.
Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.
Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.
Техника безопасности
Каждый владелец помещения может выбрать интересующий его вариант установки для производства энергии и самостоятельно произвести его установку. Для этого необходимо минимум средств и специальных инструментов
Основное внимание нужно уделить мелочам. Подключение следует делать в специально отведенной части помещения или в отдельной пристройке. Как уже было сказано, остановить свой выбор можно как на бензиновом, так и на электрическом типе генератора
Каждый из них имеет свои преимущества. При условии правильного и безопасного подключения, недостатков обнаружено не будет. Не стоит забывать, что техника безопасности включает в себя несколько основных и простых пунктов, которые уберегут от травм и повреждения оборудования
Как уже было сказано, остановить свой выбор можно как на бензиновом, так и на электрическом типе генератора. Каждый из них имеет свои преимущества. При условии правильного и безопасного подключения, недостатков обнаружено не будет. Не стоит забывать, что техника безопасности включает в себя несколько основных и простых пунктов, которые уберегут от травм и повреждения оборудования.
О чем нужно помнить:
Критически важно перед монтажом посоветоваться с профессионалами или, на крайний случай, изучить соответствующую информацию; Нужно подготовить помещение, обеспечить его системой вентиляции или просто постоянным проветриванием; Каждый из типов генератора требует подключения определенного дополнительного оборудования (его в любом случае нужно приобрести); Переключение разных автоматов и настройка всей системы должна проводиться аккуратно, ведь с током не играются; Если выбор пал на дорогой и качественный генератор, лучше обратиться за помощью к специально обученному сотруднику одной из фирм – он подключит все правильно и покажет, как эксплуатировать генератор правильно. Не упомянут только дизельный тип устройства
Он менее популярен, но в последнее время его начинают покупать все чаще. Никаких сложных систем и механизмов его подключения не существует. Принцип приблизительно таков же, как и в случае с бензиновым образцом. Все те же условия его оборудования, техника безопасности при подсоединении и два способа подключения – с помощью перекидного рубильника и блока ABP. Каждый из них обеспечивает безопасное и непрерывное функционирование генератора
Не упомянут только дизельный тип устройства. Он менее популярен, но в последнее время его начинают покупать все чаще. Никаких сложных систем и механизмов его подключения не существует. Принцип приблизительно таков же, как и в случае с бензиновым образцом. Все те же условия его оборудования, техника безопасности при подсоединении и два способа подключения – с помощью перекидного рубильника и блока ABP. Каждый из них обеспечивает безопасное и непрерывное функционирование генератора.
Схемы подключения
Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.
Подключение устройств к однофазной сети
Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.
- Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
- При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
- Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.
Подключение прибора к двухфазной сети
Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.
В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение
Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры
Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи
А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.
Схема подключения к трехфазной сети
В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.
- Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
- При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
- Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.
Домашний генератор — как правильно подключить
Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:
- Метод с перекидным рубильником;
- Через автоматическое управление.

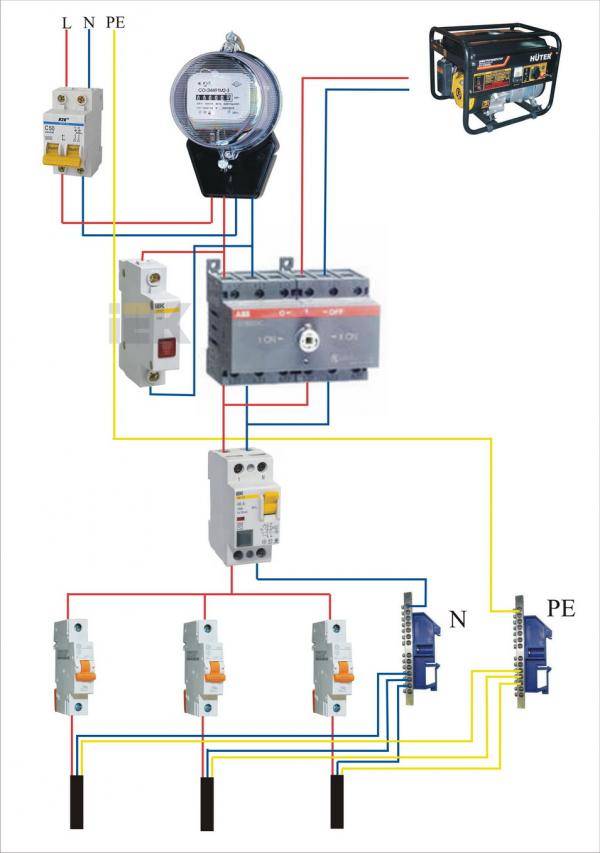

Подключение с перекидным рубильником
Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:
- первая — от основной электросети к генератору,
- вторая — от дома к генератору,
- третья — от генератора к приборам.
Для корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе.
Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества.
Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.
Схема крепления контактов:
- верхние контакты – крепится кабель от основной сети;
- контакты посередине – частная цепь дома;
- нижние контакты – предназначены для электростанции (заземление).
Важно соединить всю цепь, а потом запускать генератор!
Как запустить генератор в работу:
- необходимо пару минут прогреть генератор;
- повернуть рубильник на щитке вниз.
Подключение генератора с автоматическим запуском
Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.
Такой блок можно приобрести отдельно в магазинах электротоваров.
Принцип подключения АВР:
- систему АВР подсоединяется к электросети;
- АВР и генератор соединяет кабель управления;
- от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.
Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом.
Схемы подключения генератора
Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:
- Центральной;
- Бытовых приборов;
- Проводкой от мини электростанции.
Простое подключение
Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:
- Включение непосредственно в розетку устройства;
- Подключение к общей сети;
- Соединение с единую цепь с центральной проводкой.
Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.
Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.
Схема подключения к единой электросети
Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.
Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.
Этапы подключения
Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.
Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.
Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.
Смотрим видео, установка и подключение. Нюансы в работе:
Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.
Подводим итоги
Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.
Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.
Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.
Генератор, электрическая сеть и автоматический отопительный котел
Стандартный генератор, сконструированный по классической схеме, вырабатывает пилообразную синусоиду сетевого напряжения, поэтому желательно для котла обогрева использовать инверторный генератор, выдающий напряжение в виде чистого синуса (волна). Частота от обычного генератора вырабатывается со значением отличным от промышленной частоты сети переменного напряжения в 50Гц. Напряжение также отличается от стандартного напряжения 220В. А многим, например, газовым отопительным котлам необходимо напряжение с четко выраженной нейтралью и фазой., в обычных же генераторах четкая фаза отсутствует.
Для качественного подключения отопительного котла от генератора необходимо использовать ИБП, и лучше, если он будет с двойным преобразователем. Есть возможность установить источник питания со встроенными батареями или аккумулятором, в этом случае ИБП будет выполнять функцию преобразователя переменного тока, что даст возможность пользователю выиграть несколько минут для запуска генератора и для того чтобы сохранить беспрерывный режим работы отопительного котла. Тот же генератор можно использовать как зарядное устройство для аккумуляторных батарей.
Котел и циркулярный насос, его наличие в отопительной сети необходимо, не выйдут из строя после того как пойдет питание от генератора, но такая вероятность тем не менее присутствует, она всегда возрастает при периодическом использовании генератора для питания котла.
Рис.№3.Схема подключения отопительного газового котла от генератора через ИБП.
Идеальный вариант ИБП on-line типа, Его плюсы:
- Напряжение на систему отопления будет поступать беспрерывно.
- Отопительный котел имеет четко обозначенную нейтраль и фазу, это необходимо для котлов с датчиком горения.
- Синусоида напряжения имеет чистый вид.
- Превосходная стабилизация напряжения сети, ИБП справляется с задачей ограждения от высокочастотных импульсов и помех от сварочного оборудования.
- Возможность справляться с повышением качества сетевого напряжения без стабилизатора напряжения.
- Увеличение времени автономной работы с аккумуляторами до нескольких суток, особенно если установить аккумуляторы большой емкости.
Правила безопасности, необходимые к выполнению при эксплуатации генератора питающего отопительный котел.
Автоматическое переключение на генератор
Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.
Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:
Подключение системы автоматического запуска генератора
От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.
Самодельная система автозапуска
Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.
Контактор, работающий как перекидной рубильник
Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.
Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.
Пример самодельной схемы для автоматического запуска генератора
Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.
Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:
Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.
Безопасность подключения генератора
Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива
Поэтому следует уделить особое внимание качественному подключению генератора к сети
Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.
Помещение под генератор должно очень хорошо вентилироваться
Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:
