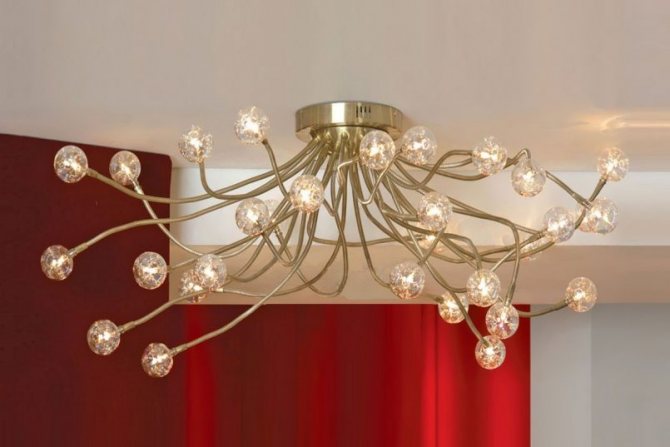

Подключение люстры с большим количеством проводов
Необходимость подключения к выключателю большего количества проводов может возникнуть, если вы зададитесь вопросом, как собрать люстру с 5 лампами или как подключить трехрожковую люстру к двойному выключателю.
В таких осветительных приборах от каждого из рожков идут по два провода разного цвета – ноль и фаза. Для подсоединения такой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответствующему проводу на потолке.

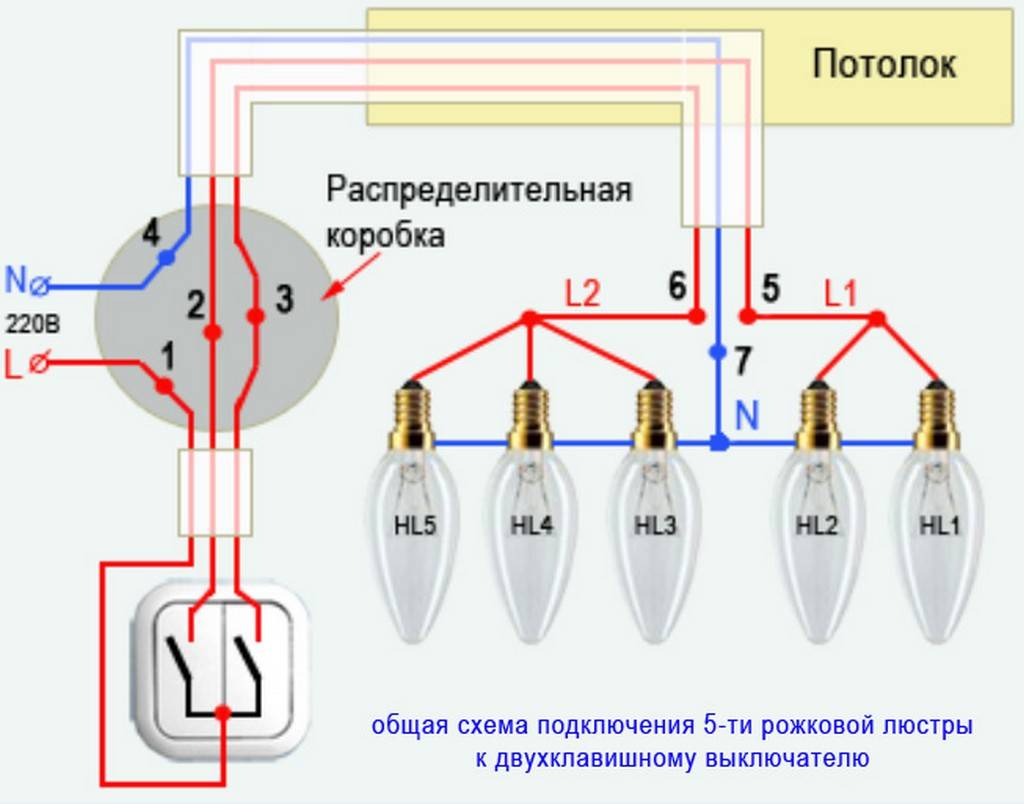

Пятирожковая люстра
Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов разделяют на 2 группы, которые потом поочередно соединяются с фазами на потолке, идущими к клавишам выключателя. Каждая клавиша будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.
Механическая сборка
Перед тем, как приступить к изучению инструкции, как собрать люстру, необходимо несколько подготовительных шагов. В первую очередь разберем то, что касается открытия коробки. Делать это нужно совершенно аккуратно при помощи канцелярского ножа.
Краешком лезвия аккуратно срезается скотч и коробку распахивают. Далее необходимо достать и проверить по инструкции наличие всех деталей вплоть до мельчайших крепежей.
В начале берется в работу верхняя часть, то есть каркас, на котором далее будет удерживаться все.
Вторым этапом собирается срединная часть, на которой уже и расположен каркас люстры. Обязательно присоедините на этом этапе к верхней части люстры декоративную тарелку.
Данная деталь будущей люстры не только скрывает от глаз все провода, которые далее и будут давать освещение. Она так же предназначена для защиты проводки от внешних механических воздействий.
Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Еще одно важное свойство декоративной тарелки люстры — образование дополнительной площади для крепления всего устройства. О том, как собрать люстру с пультом управления немного сложнее объяснить
Одноклавишный выключатель – 1 люстра
Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».
Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.
А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением. Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга
Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.
И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).
Читайте по теме — чем опасна алюминиевая проводка.
После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.
Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.
А далее подключаем лампочку к фазному проводу и одному из двух остальных.
Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.
Как подключить лампочку к выключателю
После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.
Схема подключения люстры к двум выводам такая:

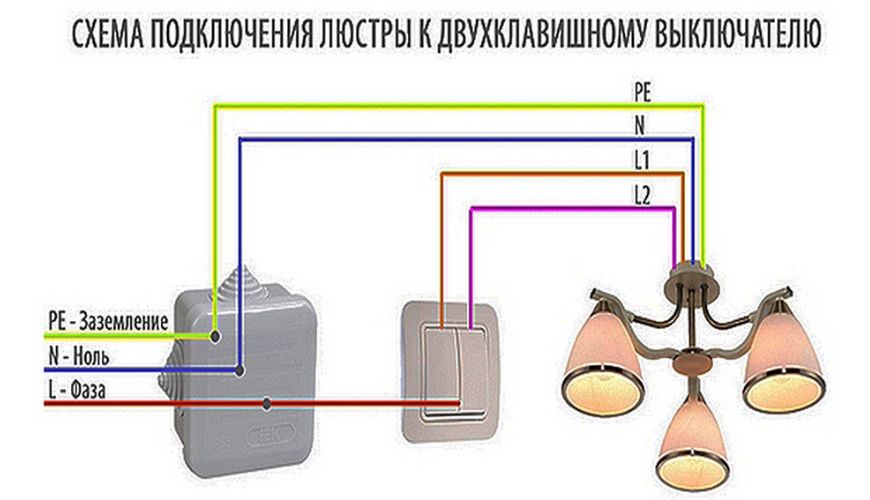

Если же схема – трехпроводная, то подключение делается так:
Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.
Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.
Предположим, что с каждого рожка идет синий и коричневый провода.
Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).
Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми. К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем
К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.
Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.
Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).
В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.
В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.
Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.
В каждом из способов соединения есть свои достоинства и недостатки.
Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.
Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.
Читайте по теме: Соединения проводки, как правильно скручивать провода.
Как повесить ЛЮСТРУ новичку БЕЗ ОПЫТА
Один выключатель – несколько люстр
Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.
Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.
Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.
В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.
В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.
Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.
Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).
Люстры потолочные – разновидности
По количеству плафонов, бывают:
- люстры с одним плафоном или абажуром (однорожковые);
- с двумя плафонами или абажурами (двухрожковые);
- трехрожковые (с тремя плафонами) и т.д.
В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.
По типу управления люстры делятся:
- управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
- управление беспроводное (по радио каналу или с телефона через Bluetooth);
- комбинированные варианты.
Если Вы еще не купили люстру, а только планируйте это сделать
В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления
12 вариантов схем подключений
Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.
Чтобы определиться с выбором люстры и вариантом подключения
- Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
- Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
- Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
- И рядом, в столбце видим, какая люстра выполняет эти задачи.
Нужно обратить внимание!
Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»
Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)
Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.
Контроллеры с дистанционным управлением, для люстры.

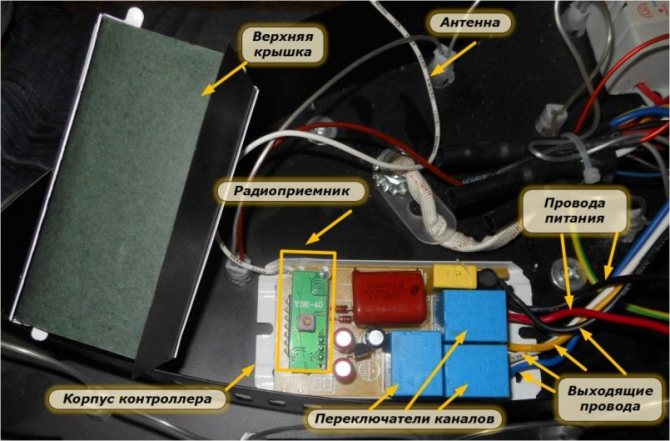

Любая люстра с дистанционным управлением содержит в себе специальное устройство – электронный контроллер.
С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников,
входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в
розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.
Изменив схему подключения
светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного
управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов.
Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры,
то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность
программировать поведение, подключенных источников света. Ниже,
в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.
Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие
на потолке, предназначенное для крепления крюка.
Первый выключатель предназначен для переключения люстры в “рабочее” положение – через него подается питание
в схему контроллера.
Второй выключатель – аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя.
Обычно, подключают его далеко не всегда, и совершенно напрасно – поломка сложного электронного устройства, произведенного в КНР, это обычное дело.
Подключение люстры через контроллер TC-42A смотрите здесь
Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.
На главную.
Использование каких – либо материалов этой страницы,
допускается при наличии ссылки на сайт “Электрика это просто”.
Частые ошибки
Зачастую неопытные электрики опускают к выключателю вместе с фазным проводником нулевой, а потом задают вопросы, куда его подключить. На самом деле нулевой провод к выключателю тянуть не надо. И уж тем более не надо его разрывать коммутационным элементом. Он должен идти через коробку транзитом, прокладываться параллельно с земляным проводником.
Другая распространенная ошибка при подключении двойного выключателя– подключение фазной жилы не к общей для двух контактных групп клемме, а к одной из отходящих. В этом случае будет гореть только одна группа ламп. Эту ошибку легко заметить и исправить.
Остальные ошибки, приводящие к неработоспособности схемы освещения, в большинстве случаев происходят из-за невнимательности, и связаны с неверным соединением электрических проводов. Для исключения таких проблем надо почаще сверяться со схемой (особенно при отсутствии опыта).
В остальном подключение люстры при знании минимальных основ электротехники проблем вызвать не должно.
Крепление рожков
Следующий этап после сборки верхней и средней части люстры — это сборка и установка рожков к каркасу. Рожки — это те самые детали люстры, на которые крепиться будут сами осветительные приборы. Они могут иметь различную форму и быть в разном количестве. Именно по этому критерию отличается сборка данной части, но в остальном процесс абсолютно одинаков.
Теперь остается только с их же помощью закрепить рожок к корпусу люстры. Теперь надеваем декоративную гайку, которая была снята в самом начале.
Далее по такому же принципу следует осуществить присоединение всех остальных рожков.
Технологические карты в строительстве — что это такое
Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Выключатели света, подключение
По количеству коммутируемой нагрузки, выключатели делятся на:
- одноклавишные;
- двухклавишные;
- трехклавишные и т.д.
Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».
По варианту монтажа выключатели бывают:
- для скрытой электропроводки;
- для открытой прокладки проводов.
По выполняемым функциям:
- диммеры;
- проходные;
- перекрестные.
О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.
Люстры потолочные – разновидности
По количеству плафонов, бывают:
- люстры с одним плафоном или абажуром (однорожковые);
- с двумя плафонами или абажурами (двухрожковые);
- трехрожковые (с тремя плафонами) и т.д.
В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.
По типу управления люстры делятся:
- управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
- управление беспроводное (по радио каналу или с телефона через Bluetooth);
- комбинированные варианты.
Если Вы еще не купили люстру, а только планируйте это сделать
В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления. 12 вариантов схем подключений
12 вариантов схем подключений
Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.
Чтобы определиться с выбором люстры и вариантом подключения
- Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
- Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
- Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
- И рядом, в столбце видим, какая люстра выполняет эти задачи.
Нужно обратить внимание!
Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»
Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)
Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.
Процесс подключения люстры
Проще всего работать, если светильник содержит один-три рожка без разделения на группы с подключением к одинарному выключателю. Здесь провода разводятся на ноль и фазу, а заземление приматывается к корпусу прибора.
Более сложны действия мастера при подведении осветительного устройства к двухконтактному выключателю, где требуется разделение света. Тем не менее, такой вариант монтажа тоже можно осуществить своими руками.
К одинарному выключателю

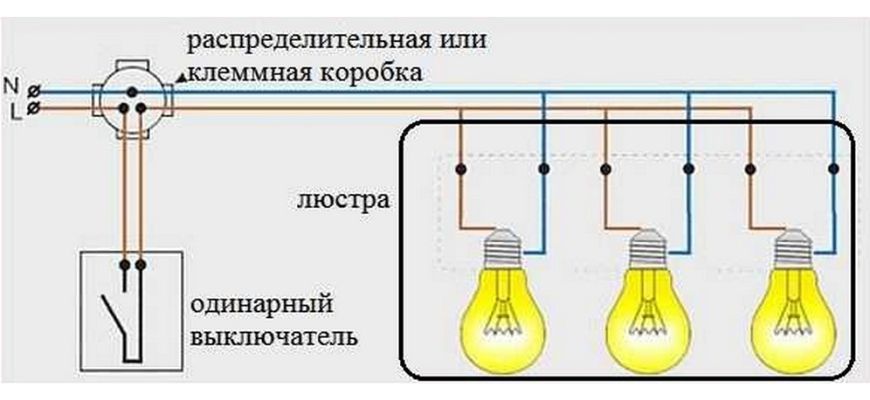

Схема подключения к одинарному выключателю.
Когда из потолка идёт только 2 проводника, получится подвести лишь одноклавишный выключатель. Он даёт возможность подключать все лампочки одновременно вне зависимости от их количества.
Процесс очень прост: нужно стыковать концы проводов сети и люстры между собой (ноль с нолём, фазу с фазой), сформировав 2 пучка по цвету. Лишние провода на светильнике подгибают и изолируют. Пучки закрывают в клеммной коробке, закрепляют прибор на потолочном крюке.
К двойному выключателю

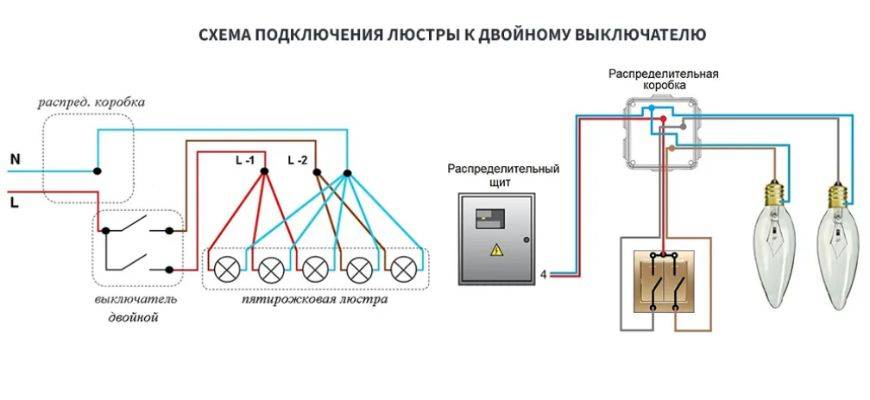

Схема подключения к двойному выключателю.
С двойным выключателем работают при таких условиях: наличие трех проводов в потолке (2 фазы и ноль) и такого же количества – в люстре. Сам прибор освещения обычно содержит несколько лампочек. Ноль люстры стыкуют с общим нолём сети, каждую секцию ламп – с фазными проводниками. Все скрутки изолируют, закрывают в клеммной коробке.
На две лампы
Прибор с двумя рожками подключается к общей проводке аналогичным способом. Если выключатель одноклавишный, одна из клавиш может остаться незадействованной (при наличии 1 фазы и 1 ноля). При необходимости разделить освещение каждый рожок считают отдельной веткой и соединяют проводники соответствующим образом.
На три лампы
Схема подключение на три лампы.
Схема соединения выключателя с трехрожковой люстрой отличается от других только в необходимости точно определить тип проводников. Ламп на приборе – 3, а клавиш на выключателе и фаз – только 2. Одна клавиша будет работать на включение и выключение сразу двух ламп. Первым делом собирают вместе нулевые кабели с рожков, подводят к нолю сети. После два фазных провода подключают к первой фазной жиле, а третий – ко второй.
На четыре лампы
В такой ситуации схемы подключения практически не меняются: нужно выполнить три соединения проводников. Разделяют рожки произвольным образом. Все провода синего или голубого цвета (нулевые) скручивают и подсоединяют к нулю. Фазы подводят к клавишам выключателя по 2 или по схеме «1+3».
Больше пяти ламп

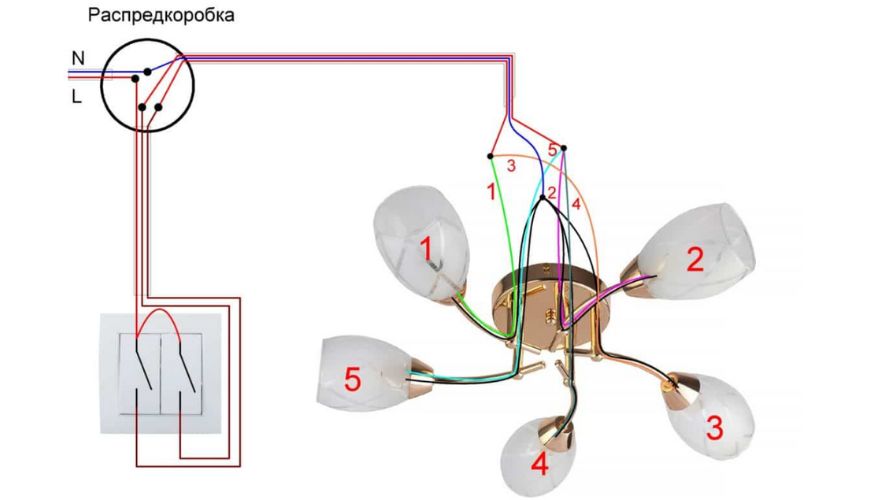

Схема подключение люстры с пятью лампами.
Разница в подключении таких приборов – лишь в числе проводов, которые нужно будет объединить, а также в их разделении. Обычно на каждую клавишу выключателя выводят равное количество ламп, хотя это решается индивидуально.
Практические советы и рекомендации
Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только с использованием инструмента, предназначенного для электромонтажных работ.
Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.
Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.
Выполнение подключения к электросети
Последовательное соединение одного ряда электроламп на клемму первого контакта двухклавишного выключателя, последующий переключатель подключен ко 2 ряду ламп. Этим способом создается достаточная освещенность помещения при экономичном расходе электроэнергии.
При подключении с системой заземляющего контура здания, к выключателю подходит 3 провода. Из прибора выходят 4:
- 2 коричневых провода – это подводка фазы на каждый ряд ламп;
- вывод нулевого провода, как правило, голубого цвета;
- вывод заземления желто-зеленого цвета.
Старые здания, как правило, оснащены двухжильным алюминиевым проводом. Здесь необходимо найти провод фазы. Для этого с помощью отвертки с индикатором или мультиметром определяем его.
Работу, следует проводить под напряжением, поэтому помните о технике безопасности. Прикоснувшись к проводу индикатором и увидев в окошке горящий светодиод, мы находим фазу.
Но, как правило, уже многие квартиры оснащены трехпроводной разводкой. Поэтому соединяем провода строго по цветам.
Выполнять работы по подключению люстры к электросети самостоятельно можно только с пониманием смысла и способов проведения монтажа, и с особой внимательностью при соединении проводов. Нарушение полярности может привести к выходу из строя дорогостоящей люстры.
Просмотрев этот видеоролик, вы имеете возможность получения сжатой основной информации о правильном проведении установки люстры. На примере монтажа простого прибора, сможете усвоить очередность выполнения основных этапов.
Выполнение работ по установке люстры не займет много времени, главное работать аккуратно с полной ответственностью и строго следовать инструкциям.
В заключение напомним основные требования при монтаже осветительного прибора.
- Строго соблюдайте правила работы с электричеством. Применяйте способ установки, лучше подходящий для данного прибора.
- При количестве ламп в люстре не более 3, а также в приборах, оснащенных системой дистанционного управления лучше устанавливать выключатель с одной клавишей.
- Перед началом работ аккуратно снимите бьющиеся детали и различные украшения, лучше повесить их обратно после установки, чем разбить дорогую деталь при установке.
- Закончив подключение к сети, еще раз проверьте перед включением, правильно ли вы соединили провода.
Выполнив установку согласно этим не сложным правилам, вы получите новые знания и хорошее освещение вашего помещения.
Сборка и монтаж новой люстры
Люстра, которую мы хотим повесить:
Это вид сзади, точнее сверху. Важная часть – кронштейн, который будем крепить к потолку в первую очередь.
Важно – чтобы потом не мучиться долго на высоте, перед установкой кронштейна для крепления люстры болты тщательно затягиваем, выверяем по длине (для этого используются гайки и шайбы) и по расстоянию между ними. Учесть надо то, что потолок может быть кривым, а длина закручивания декоративных гаек ограничена
Теперь подошла самая брутальная часть проекта – надо проделать два отверстия в потолочной плите, для этого используем сперва карандаш, затем перфоратор. Дюбеля, саморезы – и кронштейн установлен.
Старый крючок загибаем, или обламываем. На фото видно, что потолок в этом месте кривой, поэтому если бы я тянул саморезы посильнее, крепежные болты бы раздвинулись, и я бы потом не смог посадить на них люстру.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Если количество проводов в люстре и на потолке не совпадают
Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:
- Нулевой провод люстры подключить к нулевому проводу на потолке.
- В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
При такой схеме подключении регулировать уровень освещенности уже не получится.
В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:
- При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
- Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.
То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.
Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.
При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Что же в итоге?
Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.
Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».
Проходные выключатели делают процесс включения и отключения освещения более удобным и обладают следующими преимуществами:
- Взаимосвязанные переключатели можно соединить друг с другом, используя для этого двухжильный кабель. Такая практика позволяет отказаться от протягивания многожильных проводов, что сокращает количество расходов и упрощает процесс подсоединения.
- Система управления одним светильником сразу из нескольких мест , сама по себе добавляет удобство в этот процесс, делая его значительно комфортнее.
При этом, подобные устройства обладают и несколькими недостатками:
- При монтаже двухклавишных моделей в схеме , будет задействовано сразу шесть контактов, что увеличит не только количество проводов, но и повлияет на их протяженность. Соответственно, трехклавишные модели имеют в своем устройстве девять контактов и обладают самым сложным принципом подключения.
- Переключатели подобного типа, ввиду специфики своего устройства , не имеют фиксированного значения, отвечающего за состояние . Включено оно или выключено будет зависеть от положения и состояния других аналогичных устройств, подключенных к этому же источнику света. Подобная система требует определенного количества времени, чтобы привыкнуть к ней.
