Схема подключения при выходе из потолка двух проводов
Люстры с одной лампой или каркас, которых выполнен из пластиковых деталей, не проводящих электрическую энергию, могут иметь две жилы для питания. При выполнении следующей инструкции трудностей подсоединения не возникнет:
- Проводится определение назначения жил, выходящих из потолка;
- Если люстра одноконтурная, но имеет три вывода, выявляется «земля», обрезается, полностью изолируется, из процесса подключения она исключается;
- Работу по подсоединению следует начинать с «нулевых» проводников;
- При наличии двух и более контуров, у светильника объединяются фазные жилы клеммными зажимами, отдельным выводом подключается к электрической сети дома или квартиры;
- Подается напряжение питание, проверяется результат.

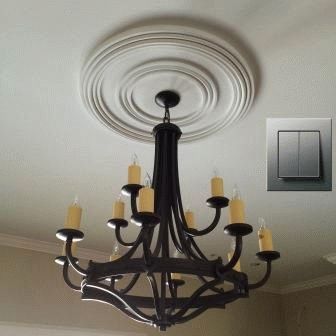

Люстра на двухклавишный выключатель
Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.
Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует
Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два

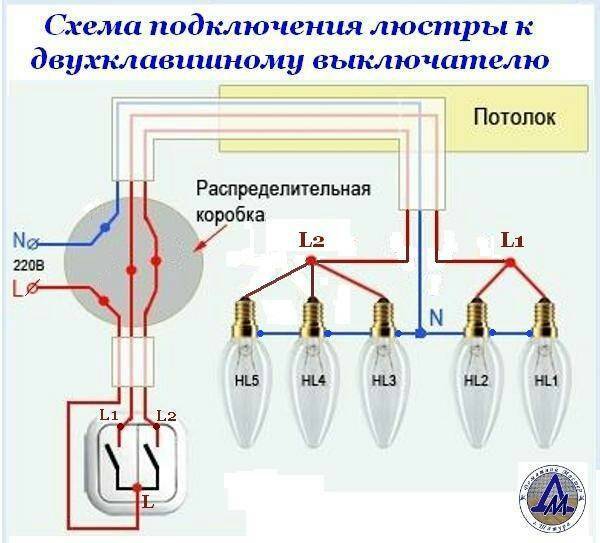

Люстра и двойной выключатель
Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.
Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.
Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.
Пустые каналы
Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:
- От распределительной коробки до места подвешивания люстры.
- От выключателя до распределительной коробки.
Схема работ
Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются
Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.
Финальная стадия — заводим провода в выключатель
Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.
Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.
- Подключение одноклавишного выключателя.
Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.
Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

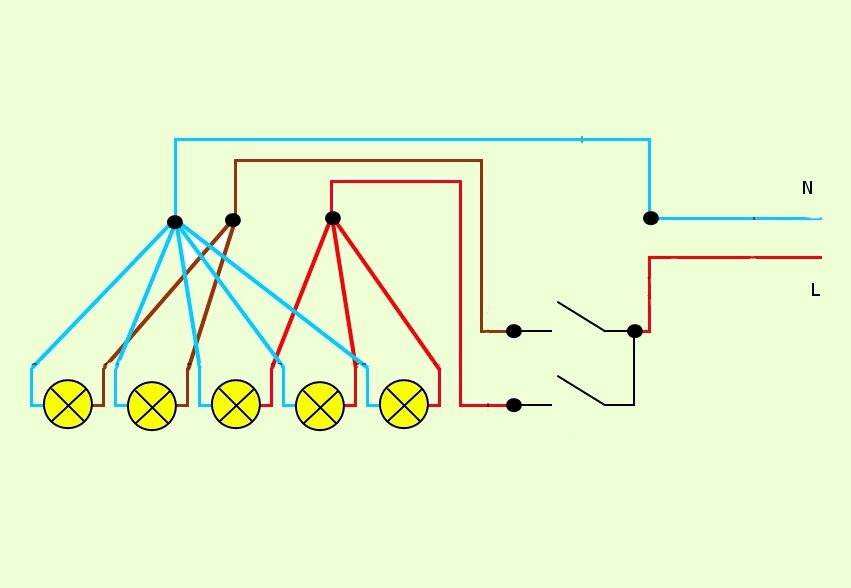

Подключение к двухклавишному выключателю.
Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.
Подключение люстры к трехклавишному выключателю.
Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.
Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.
В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:
- производить монтаж лишь с отключенной электросетью;
- еще до начала досконально изучать схему подключения;
- стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.
Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.
Расключение в распредкоробке
Рассмотрим самые распространенные способы расключения. Скрутка – самый популярный и любимый метод разделения проводов в России. Этот метод очень прост, необходимо зачистить концы проводов и скрутить их вместе, после чего желательно обмотать изолентой.
Пайка – применяется для лучшего контакта проводов между собой. Обычно применяется в местах, требующих повышенной защищенности: больницы, школы. Но стоит помнить, что, при повышенных нагрузках, такой способ соединения запрещен.
Сварка – самый безопасный тип соединения, требует особых навыков сварки. Создает идеальный контакт между всеми соединенными проводами.
Обработка проводов
Опрессовка – осуществляется с помощью специальной гильзы. Способ проверенный временем, соединение способно прослужить более 20 лет.
Использование специальных винтовых зажимов – самый молодой вид соединения. Позволяет соединить различные сочетания проводов в одну общую сеть. Очень часто применяется для быстрого монтажа.
От главного распределителя отходят к выключателю три кабеля, такое же количество идет к люстре. Главным источником питания выступает центральный кабель. Фазный кабель соединяется с жилой идущей к выключателю. В то время другой кабель, идущий к люстре, в коробке соединяется с отводящим ток проводом. Кабель от светильника, который соединяется с лампой, скрепляется внутри коробки с помощью пластиковой клеммы.
Далее следует соединить выходящие контакты с проводами в выключателе.
Подключение люстры к двум одноклавишным выключателям
Вы хотите соединить люстру сразу с парой выключателей? Тогда выбирайте проходные модели, отличающиеся от обычных наличием не двух, а трех контактов. А как правильно подключить люстру на два выключателя?
Схема подсоединения проиллюстрирована на рисунке ниже. Она позволит вам управлять освещением в двух разных помещениях квартиры. Видно, что обобщенный вывод подключается к люстре, а оставшиеся два контакта служат для подключения выключателей между собой. Но такой способ подключения люстры лучше предусмотреть заранее, до капитального ремонта. Иначе после сооружения дополнительной проводки вам потребуется косметический ремонт.
Вам осталось определить подходящую схему подключения люстры и воплотить ее в жизнь. Но если у вас остались сомнения по поводу правильности ваших действий, лучше обратиться за помощью к специалисту. Работа с электричеством – дело, которое не терпит безответственности.
Почему выключатель ставят в фазу, а не в ноль?
Стандартная схема подключения выключателя света предполагает, что он будет разрывать фазу, а ноль идёт прямо на светильник.
Фазой называют проводник, на котором есть напряжение относительно нулевого (нейтрального) провода, или, как его еще называют, опасный потенциал.
Ноль в отечественных электросетях всегда заземлен и, в нормальном режиме работы электросети, на нём не может быть опасного потенциала.
Стандартная схема подключения выключателя
Как отмечалось выше, выключатель устанавливается всегда так, чтобы он разрывал фазный провод, и при выключенном свете не было напряжения на патроне. Для чего это делается?
Начнем с того, что во «всеми любимом» ПУЭ есть такой пункт:
6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.
Из него следует, что выключатель нужно устанавливать только в фазу, и никуда больше!
Чем опасна установка выключателя в нулевой проводник?
Несмотря на то что схема будет работать независимо от того, где установлен выключатель, но от этого зависит безопасность людей, которые будут ремонтировать светильник или менять в нём лампочку и правильность работы подключенных светильников.
Большинство электриков действуют «по привычке» и, предполагая, что выключатель разрывает фазу, могут попасть под напряжение. На самом деле такое встречается часто, когда электрик отключает выключатель света и лезет выковыривать застрявший в цоколе патрон. Поэтому необходимо всегда проверять напряжение и не надеяться, что тот, кто выполнял монтаж, подключил всё правильно.
Для тех, кто не понимает, почему на лампе будет опасное напряжение, мы приведем схему, в которой выключатель установлен в нулевом проводнике.
Схема с выключателем в нуле. Выключатель выключен. Штриховой линией красного цвета выделен участок линии, на котором будет потенциал фазы.
И рассмотрим правильную схему в аналогичном виде.
Схема с выключателем в фазе. Штриховой линией красного цвета выделен участок линии, на котором будет потенциал фазы
Здесь выключатель также находится в выключенном положении.На что нужно обратить внимание? Если выключатель выключен, то фаза напрямую идёт на светильник, в нём через лампочку проходит на нулевой провод, а по нему доходит до одной из клемм выключателя. Ноль, приходящий к выключателю из распредкоробки уже без напряжения
Если же выключатель установлен, как и положено, в фазе, то напряжение приходит на выключатель по одному из проводов, а так как он выключен, дальше не идёт. В этом случае оба провода подключенных к светильнику безопасны (до того момента пока не включат выключатель).Следующая проблема, которая может возникнуть, если выключатель разрывает ноль – мигание светодиодных ламп и светильников. Такое может происходить, даже если выключатель без подсветки.
Это связано с тем, что ток протекает от лампы в землю через стены, особенно актуальна эта проблема при высокой влажности и плохом состоянии электропроводки. Этот вопрос мы затрагивали в статье https://zen.yandex.
ru/media/lampexpert/pochemu-migaiut-svetodiodnye-i-energosberegaiuscie-lampy-i-kak-eto-ustranit-5d3f5f6835ca3100ae71e6ca , опубликованной на канале ранее.
Почему так получается?
Выключатель разрывает ноль в трёх случаях:
1. Изначально неправильный монтаж. Происходит в результате элементарного незнания или же несоблюдения цветовой маркировки проводов (ноль должен быть на проводе синего цвета), в этом случае электрик может неосознанно допустить ошибку.
2. Ошибки при ремонте старых распредкоробок, где нередко можно увидеть провода и кабели без цветовой маркировки жил. У популярной в старом жилом фонде «алюминиевой лапши» всегда, как мне кажется, все жилы одного цвета.
3. Неверное подключение фазы и нуля при замене счетчика.
Вместо старого счетчика, был установлен автомат, уже к которому была подключена вся электропроводка дома. Решить эту проблему легко – изменив местоположение проводов в клеммниках этого автомата.
Заключение
От правильности расключения монтажных коробок и сборки электрических схем, в первую очередь, зависит ваша безопасность, а также правильность функционирования электрооборудования.
Благодарим за то, что дочитали эту статью до конца, если у вас есть истории из личного опыта связанные с подобной проблемой или вы хотели бы увидеть статью о чем-то конкретном — пишите комментарии и мы обязательно раскроем интересующие вас темы в следующих статьях.
Соединение проводов
Дадим пару рекомендаций, как соединить провода на люстре:
Работа с проводами
- Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
- Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.
Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.
После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.
На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.
Техника безопасности
Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:
- Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
- Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
- Выключатель для светильника устанавливается в разрыв провода «фаза».
Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.
Проверка проводов индикатором
Как распознать провода?
Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.
Общепринятый стандарт:
Заземление – желтый провод со светло-зеленой полоской (земля).
- Синий (голубой) провод – ноль.
- Фазными выступают другие цвета, кроме перечисленных.
В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.
Чем грозит поменять местами фазу и ноль?
Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.
Как соединить провода?
Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

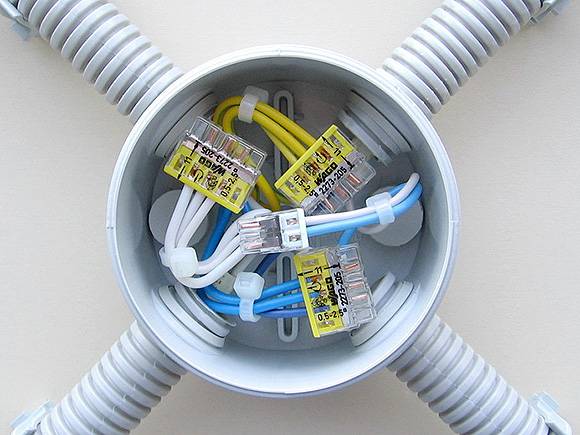

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.
Клеммные колодки использовать удобнее всего
Как подключить люстру с двумя проводами
Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.
- Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
- Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
- При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).
Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении. Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов
Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.
При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.
Количество ламп или других источников света в данном случае роли не играет.
В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.
Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.
Они же предпочтительны и в распределительных коробках.
Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

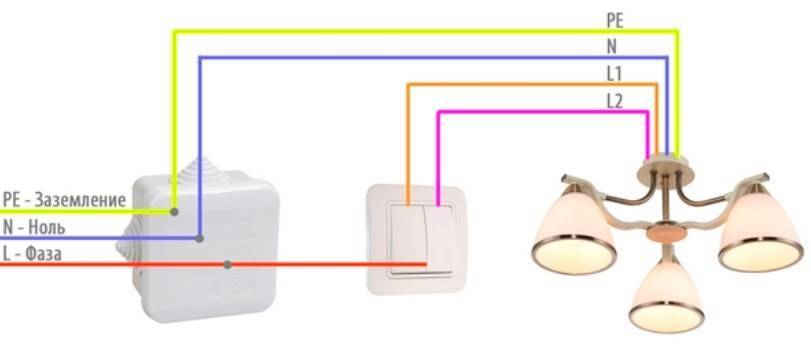

Как подключить люстру через двойной выключатель
Для того, чтобы выполнить данное присоединение закупите следующие материалы:
3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
выключатель двухклавишный
прессуемые гильзы ГСИ в изоляции
клеммные зажимы Ваго
Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.
Оставляете в ней запас на разделку и подключение концов.
В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.
Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).
Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.
L – фаза
N – ноль
PE – земля
Жилы сразу зачищаете и подписываете:
L – фаза питания
L1 – фаза на первую группу ламп в люстре
L2 – фаза на вторую группу ламп в люстре
Подписывать их нужно как на выключателе снизу, так и в верхней коробке.
Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.
Счищаете изоляцию с обоих концов и наносите маркировку:
L1 – фазный провод для подключения первой половины люстры
L2 – фазный провод для подключения второй половины люстры
N – ноль
PE – земля

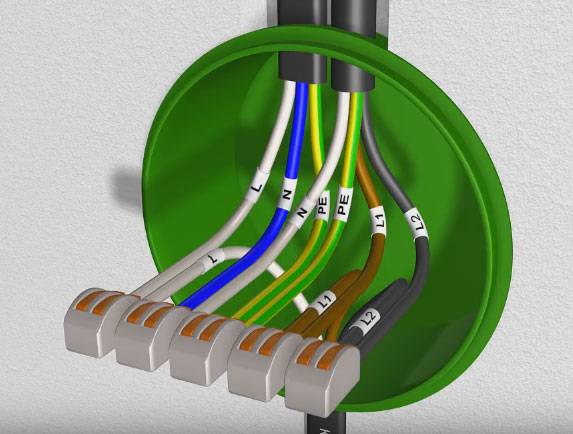

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.
Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.
Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.
После чего коробку можно закрыть.
Далее занимаетесь двухклавишным выключателем.
Главную жилу питания L, заводите на общую клемму выключателя 1.
Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!
L1 и L2 подключаете на нижние клеммы 3,4.
Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.
Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?
Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.
Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.
Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.
Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.
Если нулевых жил оказалось несколько, скручиваете их в одну общую.

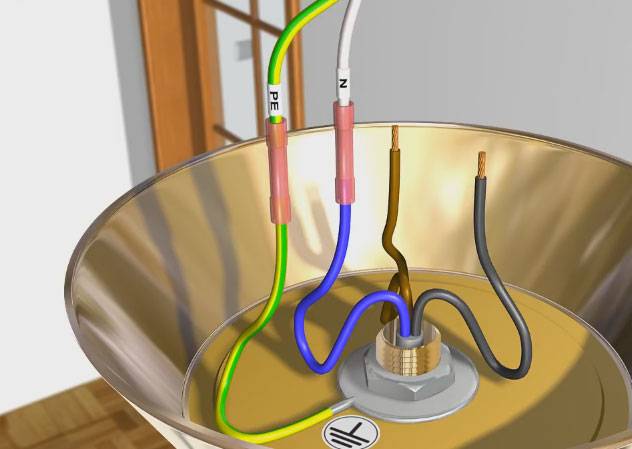

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.
Хотя здесь также можно применить и клеммы Ваго.
После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.
Все что осталось – это зафиксировать люстру на потолке и проверить ее работоспособность.
Строение двухклавишного выключателя
Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре
Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.
К такому выключателю будет подсоединено три провода
Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.
Одноклавишный выключатель без лицевой панели
При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.
К двухклавишному выключателю подходят два провода
Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.
Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.
Правильное соединение проводов в распределительной коробке
Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.
Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.
Как подключить люстру
Для подключения люстры нам обязательно нужно найти в трёх проводах, торчащих из отверстия в потолочном перекрытии ноль и два фазных провода. Для этого можно воспользоваться индикаторной отвёрткой. Провод фаза идёт на выключатель, а ноль напрямую в распределительную коробку. Но, если вы не разбираетесь в электричестве лучше воспользоваться услугами опытного электрика. Вызвать специалиста можно тут. Мастер быстро и безопасно проведет установку люстры.
Схема подключения люстры
Выключаем автоматический выключатель, который находится на лестничной площадке и индикатором проверяем на трёх проводах, торчащих из потолка наличие напряжения, сняв предварительно с них изоляцию. Если напряжение отсутствует, разводим концы проводов в разные стороны, чтобы не было замыкания и включаем автомат на площадке. Включаем выключатель люстры и проверяем наличие напряжения на проводах, по очереди прикасаясь к ним индикатором. На фазных проводах индикатор светится, а на ноле – нет. Запоминаем ноль, а лучше пометить его изоляционной лентой.

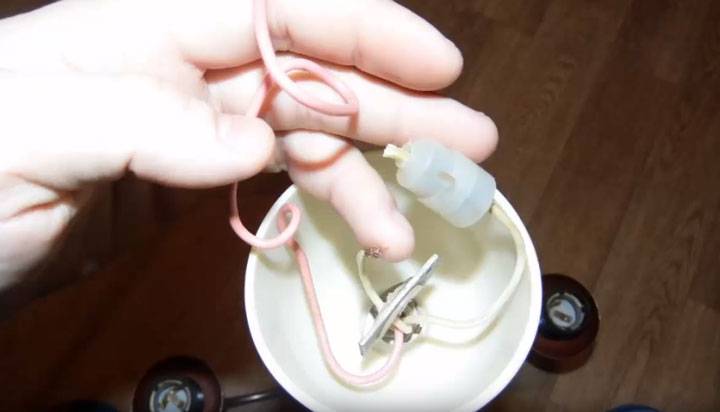

Из люстры выходит три провода, и нам нужно определить какой из них нулевой. Для определения подключаем к любым двум проводам из люстры провод с вилкой (все лампочки в люстру вкручены), временно для безопасности, изолируем соединение и включаем вилку в розетку, не дотрагиваясь до третьего провода. Должны загореться две или три лампы. Запоминаем как были подключены провода и один из них меняем местами с неподключенным. Должны загореться другие лампы. Если не загорелись, меняем провода. Должно работать так. Один провод должен быть всегда соединён, а два других при соединении с фазным проводом по очереди зажигали то одну группу ламп, то другую. Тот провод, который всегда соединён и является нулевым. Его помечаем изолентой.
Осталось подключить люстру к проводам на потолке. Для этого соединяем помеченный провод на потолке с помеченным проводом на люстре. Два других провода соединяем в любом порядке. Проверяем в работе и, если не нравится какая клавиша выключателя включает большую группу ламп, меняем два последних провода местами.
Соединение люстры с проводами на потолке лучше всего делать при помощи специальной колодки и если её не было в комплектации люстры, то лучше всего купить её в магазине в отделе электрики. Если в вашей квартире из потолка выходят алюминиевые провода, а на люстре медные, то скрутка их напрямую, без клемм, может привести к пожару.
Обязательно соблюдайте правила техники безопасности при работе с электроприборами.
Пенза-Взгляд, 2015–2016. Портал актуальных новостей «Пенза-Взгляд».
Новости Пензы. События, факты, мнения.
Использование материалов разрешено только с предварительного согласия правообладателей. Все права на фото-видео, графический и изобразительный контент принадлежат их авторам. Допустимо цитирование не более 30% от исходного текста. Полностью дублировать материалы запрещено (в том числе с использованием RSS). При цитировании материалов гиперссылка на penzavzglyad.ru обязательна.
Редакция не несет ответственности за содержание блогов и комментариев, а также не предоставляет справочной информации. Позиция «Пенза-Взгляд» не всегда совпадает с мнением авторов статей, опубликованных на интернет-портале.
Все замечания, пожелания и предложения присылайте на penzavzglyad@yandex.ru. Прогноз погоды предоставлен сервисом Яндекс.Погода.
Настоящий ресурс может содержать материалы 18+.
Конструктивные особенности люстры
В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.
Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.
Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.
Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.
Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.
А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.
Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.
А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.
Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.
Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.
Поэтому далее рассмотрим, как же правильно провести подключение люстры.
