Подключение скважинного насоса своими руками

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода

Насосная станция

Насосная станция

Он бывает:

  • эжекторным (иначе говоря – двухтрубным);
  • однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

  • нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
  • где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
  • слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
  • зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Основные требования к обвязке трубопроводов

Во избежание образования воздушных пробок выполнять уклон от емкости к насосному агрегату, имеющему вертикальный патрубок всасывания.

Обвязка не должна препятствовать осмотру агрегата. И проведению профилактических работ. Нельзя прокладывать разводку трубопроводов на полу насосного отделения в проходах, в предусмотренных подъездах к насосным агрегатам.

Насосы для подачи воспламеняющихся, агрессивных и токсичных жидкостей необходимо оснащать необходимыми средствами и КИП обеспечения безопасности. Опасные жидкости требуется перекачивать с герметичной запорной арматурой.

По возможности рекомендуется осуществлять регулирование подачи установкой дросселей. В необходимых случаях предусмотреть байпас.

Система с накопительным водонагревателем

Центр системы – бойлер, объёмный теплоизолированный бак, изготовленный из металла. В его нижнюю часть встроены следующие элементы:

  • трубчатый теплообменник, который напрямую подключен к отопительному котлу;
  • электрический ТЭН.

В баке находится вода, которая почти постоянно подогревается котлом. Электрический нагреватель лишь изредка участвует в этом процессе, когда котёл останавливается на короткие промежутки времени. Поэтому накопительная ёмкость называется бойлером косвенного нагрева.

Горячая вода, которая поступает на кухне или в ванной комнате, расходуется из бака, а именно из верхней его части. В этот же момент в нижнюю часть бойлера из водопровода поступает холодная вода. Она нагревается и поднимается в верхнюю часть, чтобы затем перейти в смесители.

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

  1. Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
  2. Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
  3. Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
  4. Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
  5. Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

Критерии выбора

Чтобы правильно выбрать прибор для водообеспечения дома, нужно знать, какие разновидности конструкции работают стабильнее и дольше. Бывают насосы:

  • вибрационные,
  • центробежные,
  • вихревые.

Вибрационное оборудование бывает электромагнитным и мембранным. В электромагнитных отсутствуют трущиеся детали, что увеличивает их ресурс. Принцип работы мембранного насоса в изменении положения диафрагмы внутри корпуса и наличия вибратора, с помощью которых жидкость поступает в выпускную трубу. Модели не отличаются большой производительностью, хотя их хорошо покупают дачники.

Центробежные механизмы работают более производительно. Рабочий вал с лопастями внутри корпуса создает центробежную силу, которая выталкивает воду в трубу. Можно купить оборудование в различном исполнении – вертикальном и горизонтальном, погружном или поверхностном.

Вихревые агрегаты способны создать напор в 2 – 4 раза больше, чем центробежные. Внутри конструкции создается вакуум, вода поступает внутрь и передается в патрубок. Недостаток в том, что вихревые насосы используются только для очищенной жидкости – мелкие твердые частицы или песок быстро изнашивают оборудование.

Чтобы подобрать насос с соответствующими параметрами, необходимо учитывать следующие критерии:

  • показатели скважины – глубину, расстояние до зеркала воды, скорость наполнения,
  • длину магистрали – горизонтальную и вертикальную, чтобы определить высоту водяного столба,
  • мощность электрического мотора.

Дополнительные детали также важно подобрать правильно. Погружной патрубок лучше сделать из металла или прочного пластика

Мягкие трубы при всасывании сжимаются, не пропуская воду. Обратный клапан покупают отдельно, чтобы вода с прекращением работы насоса не сливалась обратно. Не всегда он идет в комплекте, но это важная деталь. Желательно установить фильтр, если жидкость содержит примеси песка и грязи. Такие вещества загрязняют корпус насоса и препятствуют его нормальной работе.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Установка насоса в скважину

Немаловажным моментом во время проведения работ по водоснабжению загородного дома является грамотный монтаж насоса в скважину. Если техника установлена правильно, это является гарантией его долгой и бесперебойной работы.

Несмотря на то, что в установке насоса в скважину нет ничего сложного, здесь тоже есть свои нюансы, которые следует учитывать еще до начала проведения работ.

Важные критерии при подборе оборудования водоснабжения

Если оборудование водоподачи было подобрано неверно, монтаж скважинного насоса может стать довольно непростой задачей. К параметрам, которые необходимо учитывать, выбирая насосное оборудование, относятся следующие:

  • Динамический и статический уровень водяной артезианской скважины. Найти эту информацию можно в паспорте установки. Если таких данных у вас нет, например, в связи с потерей документов, не стоит впадать в панику – эта информация восстанавливается опытным путем;
  • Для расчета необходимого объема воды, которое должно обеспечиваться установленным оборудованием, сосчитайте количество точек водопотребления. К ним относится раковина, ванна, душ, санузел, стиральная и посудомоечная машина и т.д.;
  • Расстояние между домом и водяным стволом.

Чем опасен неквалифицированный монтаж насоса в скважину

Если во время монтажа скважинного оборудования были допущены ошибки или использовались некачественные материалы, это может стать причиной целого ряда негативных последствий. Нередки случаи, когда работы, выполненные непрофессионалами, приводят к обрывам водоподъемных изделий, невозможности проведения демонтажа при необходимости замены, а также преждевременным поломкам насосов.

Первые два варианта развития событий, когда старое оборудование невозможно достать из скважины, ставят под угрозу возможность ее последующего использования. Из-за этого все работы приходится делать заново: бурят другую скважину, устанавливают новый кессон, поскольку использование старого является нецелесообразным, и монтируют новое оборудование.

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

  • в нескольких метрах, ближе к водозабору;
  • как можно дальше от населенного пункта;
  • в закрытом помещении, с вытяжной вентиляцией;
  • на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

  • штуцер для соединений;
  • рукав, шланг для водозабора;
  • трубу вхождения в накопительный бак;
  • набор поливных шлангов;
  • фитинги, крепеж, хомуты.

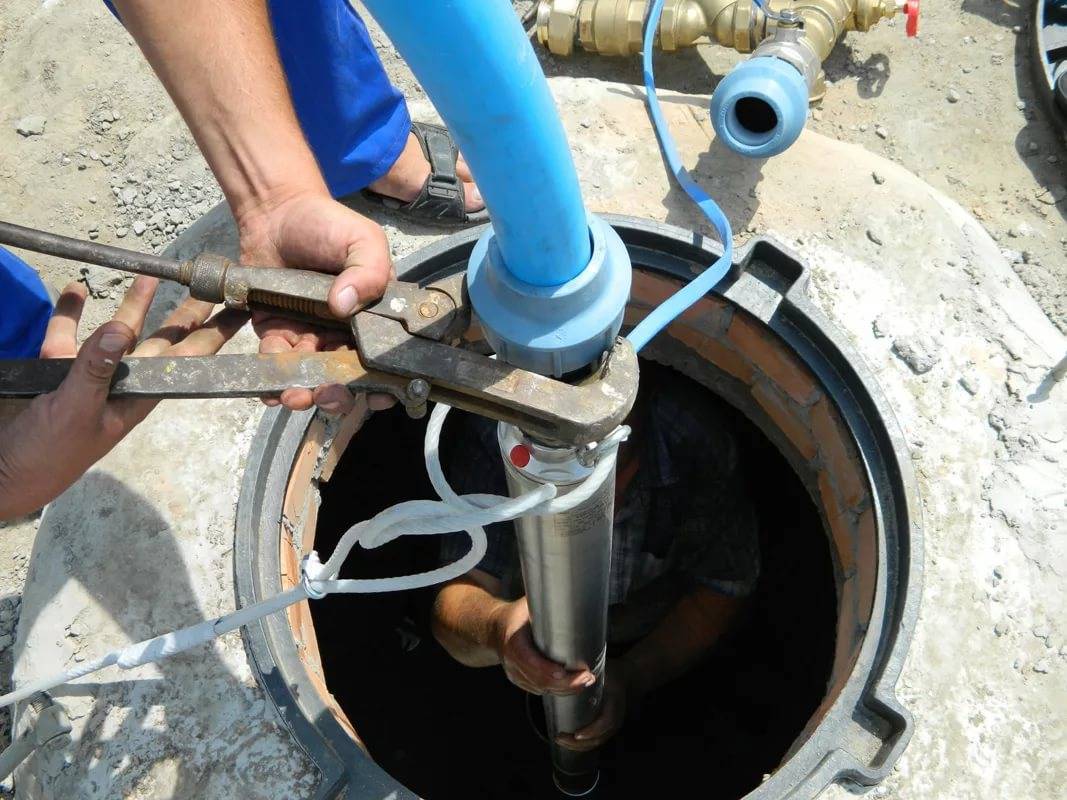

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

  1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
  2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
  3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
  4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
  5. Проверять износ фильтра, при наличии повреждений заменить.
  6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Разновидности насосов для скважин и их функции

Насосы для подачи могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

  • Его основными элементами являются рабочие колеса, установленные на один вал.
  • Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
  • После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
  • Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

  • Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
  • Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
  • Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

  • Подавать грунтовые воды в частные дома и коттеджи.
  • Участвовать в организации оросительных систем.
  • Перекачивать жидкость в резервуары и емкости.
  • Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

  • Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
  • Мощность источника электроэнергии. изготавливаются одно- и трехфазные.
  • Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
  • Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

  • Большая глубина водозабора, которая недоступна для насосов любого другого типа.
  • Легкость монтажа.
  • Отсутствие трущихся частей.
  • Низкий уровень шума.
  • Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Нарушение технологии монтажа или использование плохих материалов может привести к:

  • Обрыву насоса.
  • Преждевременному его выходу со строя.
  • При демонтаже невозможность поднятия насоса.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому,  нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая  его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

  • Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
  • Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
  • Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
  • И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

  1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
  2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
  3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
  4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
  5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Рекомендации по подключению скважинного насоса

Подключение скважинного насоса доступно для самостоятельного выполнения. Работы следует начинать с тщательного изучения инструкции и схемы.

Монтажная схема скважинного насоса выглядит так:

Обозначения на схеме:

А – водонагреватель; В – гидроаккумулятор объемом 50 л; С – реле давления; D – фильтр предварительной очистки воды; Е – насос в скважине; F и G – магистрали подачи горячей и холодной воды к источнику потребления.

Глубина скважины зависит от глубины расположения грунтовых вод. Насос помещают на глубине 1 м от дна.

Специальный колодец (кессон) позволит пользоваться скважиной даже в зимний период.

Дно кессона должно быть ниже уровня промерзания. В него выходит траншея от дома с уложенными трубами для воды и размещения электропроводки.

Пульт управления насосной группой располагается в подсобном помещении.

Электропитание к скважинному насосу подводится водопогружным кабелем с надежным заземлением.  Влагозащищенный провод обычного исполнения использовать нельзя.

Рекомендуется использовать водостойкий кабель с маркировкой ВПП или КВВ. Отмечены высокие показатели водостойкости у кабеля импортного производства марки AQUA RN8.

Концы провода припаиваются к клеммам скважинного насоса. Изоляция контактов выполняется термоусадочной гидромуфтой. Материал требует опыта в обращении. Превышение времени термовоздействия приводит к утрате эластичности и водостойкости. Недостаточный прогрев не дает полную гидрозащиту кабеля.

Для сетей с колебаниями напряжения необходима установка стабилизатора. Его выбирают с трехкратным запасом по мощности относительно мощности насоса.

Какой насос нужен для скважины?

Для работы в условиях скважинного ствола однозначно не подходят погружные вибрационные насосы, и это подтвердит любой грамотный специалист. Нужно только оборудование центробежного типа. Особенность таких устройств в том, что они не всасывают воду активно, — она попадает в полость насоса под давлением столба, находящегося выше

Вот почему важно, чтобы над выкачивающим прибором всегда было не менее метра воды. Второй причиной, обуславливающей необходимость постоянного нахождения насоса в водяной толще, является способ его охлаждения, которое также происходит за счет воды. Такое оборудование «на сухую» долго не проработает

В отсутствие охлаждающей жидкости подшипники, обеспечивающие вращение вала мотора, попросту расплавятся

Такое оборудование «на сухую» долго не проработает. В отсутствие охлаждающей жидкости подшипники, обеспечивающие вращение вала мотора, попросту расплавятся.

Этапы подключения поверхностного и погружного насоса

Подключение станции насосного оборудования по однотрубной схеме

Однотрубная схема подключения насоса к скважине своими руками (поверхностный насос) выглядит так:

  1. Агрегат устанавливают в подготовленном помещении (кессон, подвал). Надежно фиксируют его к основанию анкерными болтами.
  2. К входному патрубку насоса подводят при помощи штуцера водозаборный шланг. Нужно рассчитать его длину так, чтобы конец трубы не доставал до дна источника примерно 1 метр. На конец шланга надевают грубый фильтр.
  3. Устанавливают гидроаккумулятор и соединяют его трубой с насосом. Перед каждым входом в водозаборное оборудование (для насоса и мембранного бака) монтируют обратные клапаны. Они предотвращают обратный отток воды и некорректную работу станции.
  4. От мембранного бака отводят основной трубопровод и также ставят на него обратный клапан в метре от выходящего патрубка.

Монтаж двухтрубного насоса

Устройство станции насосного оборудования с двухтрубной схемой всасывания воды

Если предусмотрена установка эжекторной станции, работы выполняют так:

  • Собирают эжектор. В его нижней части устанавливают грубый сетчатый фильтр.
  • Вверху эжектора крепят пластиковый раструб. Позднее к нему фиксируют сгон диаметром 3,2 см. Не исключено, что придется ставить несколько фитингов подряд, пока мастер не выйдет на нужный диаметр водопроводной трубы. Финишный элемент верхней конструкции — муфта (желательно из бронзы), обеспечивающая переход к водозаборному шлангу. При стыковании резьбовых элементов лучше использовать уплотнители: резиновые прокладки, фум-ленту, льняную обмотку и др.).
  • Прокладывают наружный трубопровод и подбирают нужный по длине шланг, который позже опустят в скважину. Его протяженность вычисляют методом сложения расстояний от точки расположения эжектора в шахте источника до оголовка и от верха обсадной колонны до насоса. Шланг стыкуют с эжектором.
  • Водозаборную трубу опускают на нужный уровень гидротехнического сооружения.
  • Остается подключить к ней насос, а затем к агрегату гидроаккумулятор.

Монтаж оборудования с погружным насосом

Схема монтажа погружного насоса

Если скважина очень глубокая, воду придется качать глубинным агрегатом. Схема установки станции:

  1. На поверхности земли растягивают водозаборный шланг нужной длины. Она должна соответствовать протяженности всей шахты скважины с учетом того, что насос располагают в источнике в метре от дна.
  2. При помощи штуцеров трубу крепят к входному патрубку.
  3. Параллельно шлангу укладывают электрокабель и страховочный трос. Чтобы в скважине они не перекручивались и не провисали, их стягивают строительными хомутами с шагом 1м. Концы фиксаторов обрезают.
  4. В кессоне или подвале устанавливают мембранный бак и блок управления.
  5. Насос опускают в скважину, а второй конец трубы подсоединяют к гидроаккумулятору. Обязательно на подходе ставят обратный клапан.
  6. От накопителя тянут основную линию водопровода.

Подключение станции к водопроводу

Комплектующие для подключения насосной станции к домашнему водопроводу

Такой прием чаще используют в тех случаях, когда в магистрали слишком низкое давление и нужно стабилизировать его. Работу выполняют так:

  1. В предполагаемом месте врезки насосной станции делают разъединение трубы. Воду из системы предварительно сливают.
  2. Один конец линии, из которой вода поступает в магистраль, подключают к мембранному баку.
  3. К выходному патрубку гидроаккумулятора подключают насос и уже к нему подводят второй отрез трубы, по которому вода поступает в дом.

Остаётся подвести электрику и настроить оборудование.

Выводы и полезное видео по теме

Подробности о том, как правильно подключить поверхностный насос в составе насосной станции, изложены в следующем видео:

Здесь наглядно представлен порядок подключения поверхностного насоса для полива:

В установке поверхностного насоса не так уж много “подводных камней”. Конечно, не стоит полагаться на собственное чутье или знаменитый “авось”.

Внимательное изучение инструкции изготовителя, а также несколько небольших консультаций с опытными мастерами помогут даже новичку справиться с этой задачей вполне удовлетворительно.

Хотите рассказать, как используете поверхностный насос на даче или устроили водопровод на его базе? Есть рационализаторские предложения или каверзные вопросы? Пишите, пожалуйста, в блоке ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
