Принцип понижения напряжения питания для светодиода
Для питания низковольтной нагрузки может быть выбрана два пути питания. Первый, это так скажем классический вариант, когда питание снижается за счет резистора. Второй, вариант, который часто используется для зарядных устройств, это гасящий конденсатор. В этом случае напряжение и ток идут словно импульсами, и эти самые импульсы и должны быть точно подобраны, дабы светодиод, нагрузка не сгорела. Здесь необходимо более детальный расчет чем с резистором. Третий вариант, это комбинированное питание, когда применяется и тот и другой способ понижения напряжения. Что же, теперь обо всех этих вариантах по порядку.
Подключение светодиода к сети 220 В — простейшие схемы
В данном разделе будем рассматривать схемы, которые можно самостоятельно и быстро воплотить в жизнь, для того, чтобы выполнить подключение светодиода к сети 220 В самостоятельно.
Подключение светодиода к 220 В с использованием резистора — схема
Выше вы можете видеть схему, которая используется повсеместно в цепях индикации. Т.е. если Вы разберете выключатель со светодиодной подсветкой, то обязательно увидите именно такую схему подключения светодиодов к сети 220 В. Такое соединение к 220 В у светодиода не только в выключателях. но и в индикации чайника, утюга и т.п. электротехнических устройствах. Мало того, что это самая простая схема подключения светодиодов к сети 220 В, так она еще и самая надежная.
Схема — подключение светодиода к сети 220 В при помощи резистора и диода
Для защиты светодиода используют схему подключения встречно-параллельного обычного диода.
Для чего в этой схеме надо использовать диод? А все просто… В проводящий полупериод на светодиоде напряжение снижается до 3В. В момент когда он заперт (непроводящий полупериод) к его выводам прикладывается обратное полное действующее напряжение 220 В, амплитуда которого может достигать аж 310 В. А это, само-собой влечет возможность вывода из строя светодиод. Но… Если мы создадим путь протекания тока в непроводимый полупериод времени, то амплитуда обратного напряжения будет снижена. Именно для этого и применяется шунтирующий диод, показанный на схеме. В общем, если Вы хотите, чтобы Ваш светодиод при подключении к сети 220 В с резистором не погорел синем пламенем, используйте диод.
Схема — подключение светодиода к сети 220 В с диодом подключенным не встречно-параллельно
Существует возможность подключать ограничительный диод и не встречно-параллельно.
По сравнению с предыдущей схемой мы можем видеть, что ток протекает через резистор в 2 раза меньше. А это означает, что на нем выделится мощности ровно в 4 раза меньше.
Отрицательная сторона такого подключения светодиода к 220 В
К защитному диоду прикладывается ПОЛНОЕ напряжение сети, поэтому абы какой диод мы тут установить не можем. Для этого нам необходимо подобрать диод с обратным напряжением не менее 440 В — 1N4007.
Развенчаю домыслы многих радиолюбителей… В отрицательные полупериоды светодиод будет находиться в состоянии электрического пробоя! Но благодаря тому, что сопротивление p-n перехода защитного диода велико, тока будет недостаточно, чтобы вывести его из строя.
Электробезопасность при подключении светодиода к сети 220 В
Не забываем, что любая простая схема подключения светодиода к 220 В при прикосновении к ней человека может привести к негативным последствиям. Поэтому, дабы обезопасить себя и возможно детей от высокого напряжения необходимо поделить номинал резистора по полам и определить его на обе «линии».
Данное видоизменение используйте не только к такому типу подключения светодиодов, но и на ВСЕ схемы, где вы будете подключать светодиоды к сети 220 В без специальных устройств в виде драйвера.
Схема — подключение светодиода к сети 220 В при помощи аналогичного светодиода
Если подходящего диода нет, то подойдет и светодиод, с аналогичными характеристиками, для подключения его встречно-параллельно.
После того, как соберете данную схему, будет казаться, что в момент подключения оба светодиода будут светиться. Однако, это ошибочное представление, т.к. они мерцают с частотой в 50 Гц.
Светодиоды работают в противофазе. Когда первый работает, второй гаснет.
Здесь Вам стоит отметить следующее:
- Ток протекает через оба полупериода
- Ток протекает через резистор
Соответственно и номинал резистора стоит снизить вдвое.
Схемы включения мигающих светодиодов
Мигающий светодиод — это светодиод, в который встроен интегральный генератор импульсов. Частота вспышек у него составляет от 1,5 до 3 Гц.
Несмотря на то что мигающий светодиод достаточно компактный, в него вмещен полупроводниковый чип генератора и дополнительные элементы.
Что касается напряжения мигающего светодиода, то оно универсально и может варьироваться. Например, для высоковольтных это З-14 вольт, а для низковольтных 1,8-5 вольт.
Соответственно, к положительным качествам мигающего светодиода можно отнести, помимо маленького размера и компактности устройства световой сигнализации, еще и широкий диапазон допустимого напряжения тока. К тому же он может излучать различные цвета.
В отдельные виды мигающих светодиодов встраивают около трех разноцветных светодиодов, у которых разная периодичность вспышек.
Мигающие светодиоды еще и достаточно экономичны. Дело в том, что электронная схема включения светодиода сделана на МОП-структурах, благодаря чему мигающим диодом можно заменить отдельный функциональный узел. По причине маленьких габаритов мигающие светодиоды часто применяются в компактных устройствах, требующих наличия маленьких радиоэлементов.
На схеме мигающие светодиоды обозначаются так же, как и обычные, исключение лишь в том, что линии стрелок не просто прямые, а пунктирные. Тем самым они символизируют мигание светодиода.
Через прозрачный корпус мигающего светодиода видно, что он состоит из двух частей. Там на отрицательном выводе катодного основания находится кристалл светоизлучающего диода, а на анодном выводе расположен чип генератора.
Соединены все составляющие данного устройства с помощью трех золотистых проволочных перемычек. Чтобы отличить мигающий светодиод от обычного, достаточно просмотреть прозрачный корпус на свету. Там можно увидеть две подложки одинаковой величины.
На одной подложке находится кристаллический кубик светоизлучателя. Он состоит из редкоземельного сплава. Для того чтобы увеличить световой поток и фокусировку, а также для формирования диаграммы направленности используют параболический алюминиевый отражатель. Этот отражатель в мигающем светодиоде по размеру меньше, чем в обычном. Это по причине того, что во второй половине корпуса находится подложка с интегральной микросхемой.
Между собой эти две подложки сообщаются при помощи двух золотистых проволочных перемычек. Что касается корпуса мигающего светодиода, то он может быть выполнен либо из светорассеивающей матовой пластмассы, либо из прозрачного пластика.
Из-за того, что излучатель в мигающем светодиоде находится не на оси симметрии корпуса, то для функционирования равномерной засветки необходимо применение монолитного цветного диффузного световода.
Наличие прозрачного корпуса можно встретить лишь у мигающих светодиодов большого диаметра, которые обладают узкой диаграммой направленности.
Из высокочастотного задающего генератора состоит генератор мигающего светодиода. Его работа постоянна, а частота составляет около 100 кГц.
Наравне с высокочастотным генератором также функционирует делитель на логических элементах. Он, в свою очередь, осуществляет деление высокой частоты до 1,5-3 Гц. Причиной совместного применения высокочастотного генератора с делителем частоты является то, что для работы низкочастотного генератора необходимо наличие конденсатора с наибольшей ёмкостью для времязадающей цепи.
Доведение высокой частоты до 1-3 Гц требует наличия делителей на логических элементах. А их достаточно легко можно применить на небольшом пространстве полупроводникового кристалла. На полупроводниковой подложке, помимо делителя и задающего высокочастотного генератора, находится защитный диод и электронный ключ. Ограничительный резистор встраивается в мигающие светодиоды, которые рассчитаны на напряжение тока от 3 до 12 вольт.
Электроузел — ресурс, связанный с электричеством.
Тиристоры Т161-160, Т161-125 кремниевые диффузионные p-n-p-n. Предназначены для применения в электротехнических радиоэлектронных устройствах в цепях постоянного и переменного токов преобразователей электроэнергии. Выпускаются в металлокерамическом корпусе штыревой конструкции с гибким силовым выводом. Анодом является основание.
Масса тиристора не более 298 гр.
Чертёж тиристора Т161-160, Т161-125
Электрические параметры.
| Импульсное напряжение в открытом состоянии при Iо с, и=3,14 Iо с, ср макс, τи=10 мс, не более | 1,75 В |
| Пороговое напряжение, не более | 1,15 В |
| Отпирающее постоянное напряжение управления при Uз с=12 В, не более | |
| Тп=-60°С, Iу, от=0,4 А | 5,5 В |
| Тп=25°С, Iу, от=0,2 А | 3,5 В |
| Тп=125°С, Iу, от=0,15 А | 2,5 В |
| Неотпирающее постоянное напряжение управления при Uз с, и=0,67Uзс, п, Rу=20 Ом, Тп=125°С, не менее | 0,45 В |
| Повторяющийся импульсный ток в закрытом состоянии при Uзс, и=Uзс, п, Rу=∞, Тп=125°С, не более | 15 мА |
| Ток удержания при Uз с=12 В, Rу=∞, не более | 0,25 А |
| Ток включения при Iу, пр, и=1 А, diy/dt=1 А/мкс, τу=50 мкс, не более | 0,7 А |
| Повторяющийся импульсный обратный ток при Uобр, и=Uобр п, Rу=∞, Тп=125°С, не более | 0,15 мА |
| Отпирающий постоянный ток управления при Uз с=12 В, не более | |
| Тп=-60°С | 0,4 А |
| Тп=25°С | 0,2 А |
| Тп=125°С | 0,15 А |
| Неотпирающий постоянный ток управления при Uз с, и=0,67Uзс, п, Rу=20 Ом, Тп=125°С, не менее | 10 мА |
| Время включения при Uз с=100 В, Iо с, и=Iо с, ср макс, Iу, пр, и=5 А, diy/dt=5 А/мкс, τу=50 мкс, не более | 25 мкс |
| Время задержки при Uз с=100 В, Iо с, и=Iо с, ср макс, Iу, пр, и=5 А, diy/dt=5 А/мкс, τу=50 мкс, не более | 5 мкс |
| Время выключения при Uз с, и=0,67Uзс, п, duз с/dt=(duз с/dt)к р, Uобр, и=100 В, Iо с, и=Iо с, ср макс, (djо с/dt)с п=5 А/мкс, Тп=125°С, не более | 250 мкс |
| Время обратного восстановления при Uобр, и=100 В, Iо с, и=Iо с, ср макс, (djо с/dt)с п=5 А/мкс, Тп=125°С, не более | |
| Т161-125 | 12 мкс |
| Т161-160 | 15 мкс |
| Заряд обратного восстановления при Uобр, и=100 В, Iо с, и=Iо с, ср макс, (djо с/dt)с п=5 А/мкс, Тп=125°С, не более | |
| Т161-125 | 300 мкКл |
| Т161-160 | 350 мкКл |
| Динамическое сопротивление в открытом состоянии не более | |
| Т161-125 | 1,8 мОм |
| Т161-160 | 1,4 мОм |
| Тепловое сопротивление переход-корпус, не более | 0,15°/Вт |
Предельные эксплуатационные данные.
| Повторяющееся импульсное напряжение в закрытом состоянии | 300-1600 В |
| Неповторяющееся импульсное напряжение в закрытом состоянии | 1,12 Uзс, п В |
| Рабочее импульсное напряжение в закрытом состоянии | 0,8 Uзс, п В |
| Максимально допустимое постоянное напряжение в закрытом состоянии | 0,75 Uзс, п В |
| Повторяющееся импульсное обратное напряжение | 300-1600 В |
| Неповторяющееся импульсное обратное напряжение | 1,12 Uобр, п В |
| Максимально допустимое постоянное обратное напряжение | 0,75 Uобр, п В |
| Критическая скорость нарастания напряжения в закрытом состоянии при Uз с, и=0,67Uзс, п, Rу=∞, Тп=125°С | 20-1000 В/мкс |
| Максимально допустимый средний ток в открытом состоянии при ƒ=50 Гц, β=180°, Тк=85°С | |
| Т161-125 | 125 А |
| Т161-160 | 160 А |
| Максимально допустимый действующий ток в открытом состоянии при ƒ=50 Гц, β=180°, Тк=85°С | 250 А |
| Ударный неповторяющийся ток в открытом состоянии при Uобр=0, τи=10 мс, Тп=125°С | |
| Т161-125 | 2500 А |
| Т161-160 | 4000 А |
| Критическая скорость нарастания тока в открытом состоянии при Uз с, и=Uз с, п, Iо с, и=2 Iо с, ср, макс, djу/dt=5 А/мкс, ƒ=1-5 Гц, τу=50 мкс, Тп=125°С | 80 А/мкс |
| Минимально допустимый прямой импульсный ток управления | 0,5 А |
| Максимально допустимый прямой импульсный ток управления | 12 А |
| Температура перехода Т161-160, Т161-125 | От -60 до 125°С |
| Температура корпуса Т161-160, Т161-125 | От -60 до 125°С |
Что можно сделать из светодиодов своими руками?
Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»
“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”
Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

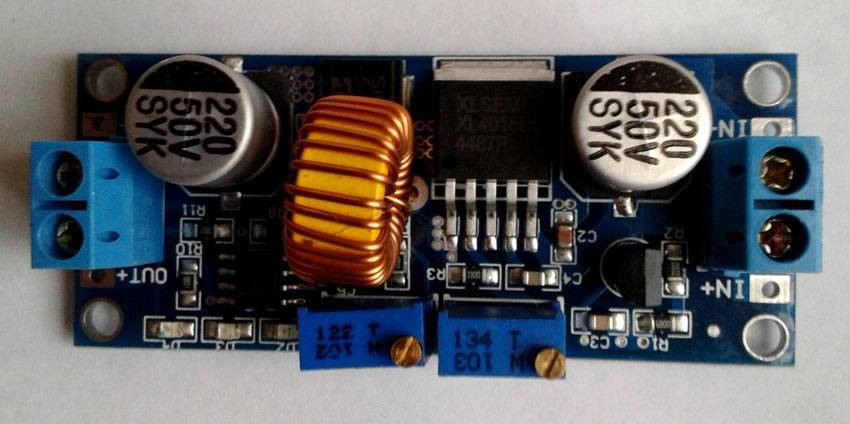

Стабилизатор тока – какую функцию он выполняет
Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.
Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

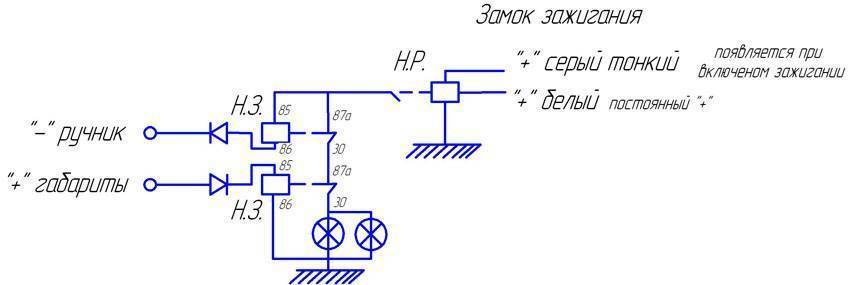

Схема подключения дневных ходовых огней на автомобиле
Дневные ходовые огни на автомобиль
Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

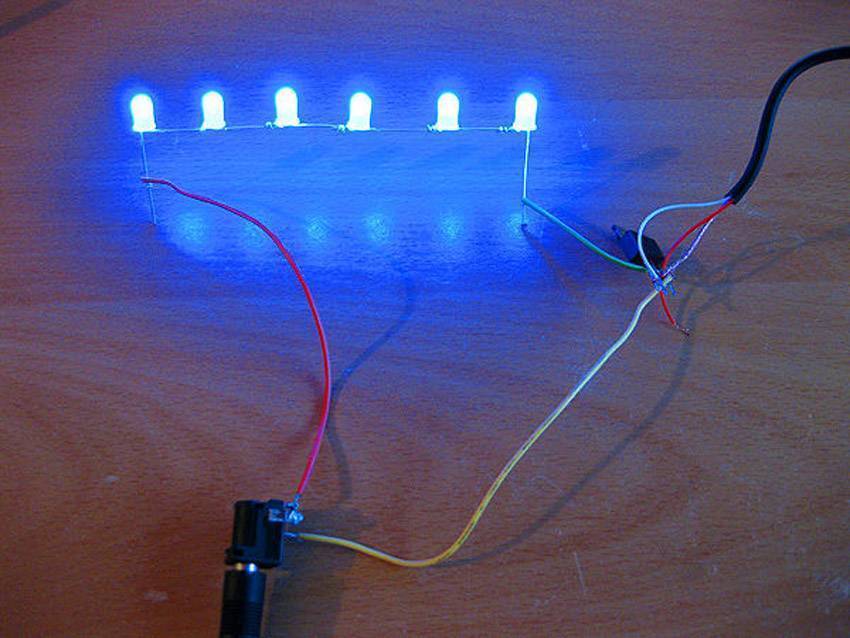

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.
Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно
ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно
Мигающие светодиоды – для чего это нужно?
Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды
В результате получается мигающая реклама, которая явно привлечет внимание
Цветомузыка на световых диодах – сложно ли ее сделать
Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.
Простейшая цветомузыка – осталось подключить датчик звука
В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

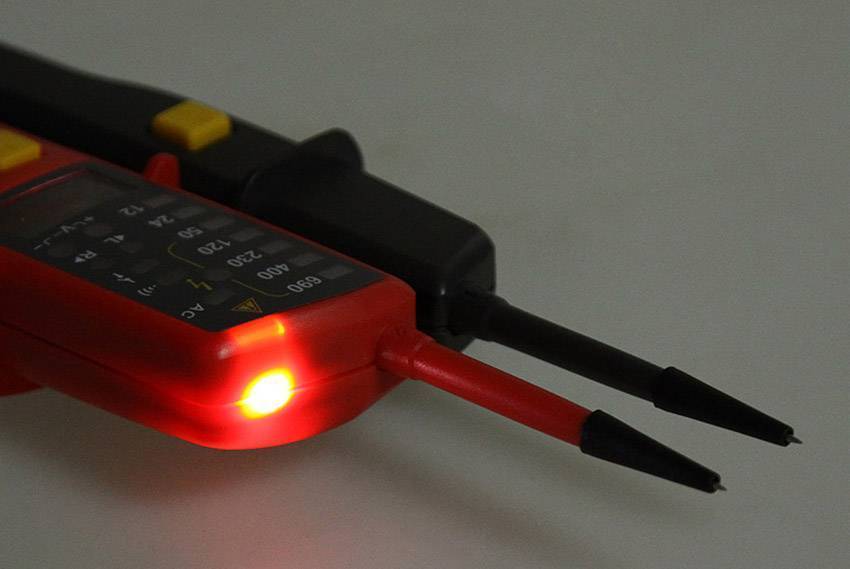

Индикатор напряжения: что делать, если он перегорел
Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.
Этот диод можно с легкостью заменить при желании
Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).
Схема ЛЕД драйвера на 220 вольт
Схема ЛЕД драйвера на 220 вольт представляет собой не что иное, как импульсный блок питания.
В качестве самодельного светодиодного драйвера от сети 220В рассмотрим простейший импульсный блок питания без гальванической развязки. Основное преимущество таких схем – простота и надёжность.
Но будьте осторожны при сборке, поскольку у такой схемы нет ограничения по отдаваемому току. Светодиоды будут отбирать свои положенные полтора ампера, но, если вы коснётесь оголённых проводов рукой, ток достигнет десятка ампер, а такой удар тока очень ощутимый.
- Схема простейшего драйвера для светодиодов на 220В состоит их трёх основных каскадов:
- делитель напряжения на ёмкостном сопротивлении;
- диодный мост;
- каскад стабилизации напряжения.
Первый каскад – ёмкостное сопротивление на конденсаторе С1 с резистором. Резистор необходим для саморазрядки конденсатора и на работу самой схемы не влияет. Его номинал не особо критичен и может быть от 100кОм до 1Мом с мощностью 0,5-1 Вт. Конденсатор обязательно не электролитический на 400-500В (эффективное амплитудное напряжение сети).
Говоря простым языком, через конденсатор пройдет лишь десятая часть поступающего напряжения.
Второй каскад – диодный мост. Он преобразует переменное напряжение в постоянное. После отсечения большей части полуволны напряжения конденсатором, на выходе диодного моста получаем около 20-24В постоянного тока.
Третий каскад – сглаживающий стабилизирующий фильтр. Конденсатор с диодным мостом выполняют функцию делителя напряжения. При изменении вольтажа в сети, на выходе диодного моста амплитуда так же будет меняться.
Собранная схема светодиодной лампы на 220 вольт начинает работать сразу, но перед включением в сеть тщательно изолируйте все оголённые провода и места пайки элементов схемы.
Вариант драйвера без стабилизатора тока
В сети существует огромное количество схем драйверов для светодиодов от сети 220В, которые не имеют стабилизаторов тока.
Проблема любого безтрансформаторного драйвера – пульсация выходного напряжения, следовательно, и яркости светодиодов. Конденсатор, установленный после диодного моста, частично справляется с этой проблемой, но решает её не полностью.
На диодах будет присутствовать пульсация с амплитудой 2-3В. Когда мы устанавливаем в схему стабилизатор на 12В, даже с учётом пульсации амплитуда входящего напряжения будет выше диапазона отсечения.
Диаграмма напряжения в схеме без стабилизатора
Диаграмма в схеме со стабилизатором
Поэтому драйвер для диодных ламп, даже собранный своими руками, по уровню пульсации не будет уступать аналогичным узлам дорогих ламп фабричного производства.
Как видите, собрать драйвер своими руками не представляет особой сложности. Изменяя параметры элементов схемы, мы можем в широких пределах варьировать значения выходного сигнала.
Для более мощных источников освещения требуется либо увеличить количество выходных каскадов, либо использовать более мощный стабилизатор с выходным током до 5А и устанавливать его на радиатор.
Схема простого драйвера для светодиода 1 Вт
Одна из самых простых схем для питания мощного светодиода представлена на рисунке ниже:
Как видно, помимо светодиода в нее входят всего 4 элемента: 2 транзистора и 2 резистора.
В роли регулятора тока, проходящего через led, здесь выступает мощный полевой n-канальный транзистор VT2. Резистор R2 определяет максимальный ток, проходящий через светодиод, а также работает в качестве датчика тока для транзистора VT1 в цепи обратной связи.
Чем больший ток проходит через VT2, тем большее напряжение падает на R2, соответственно VT1 открывается и понижает напряжение на затворе VT2, тем самым уменьшая ток светодиода. Таким образом достигается стабилизация выходного тока.
Питание схемы осуществляется от источника постоянного напряжения 9 — 12 В, ток не менее 500 мА. Входное напряжение должно быть минимум на 1-2 В больше падения напряжения на светодиоде.
Резистор R2 должен рассеивать мощность 1-2 Вт, в зависимости от требуемого тока и питающего напряжения. Транзистор VT2 – n-канальный, рассчитанный на ток не менее 500 мА: IRF530, IRFZ48, IRFZ44N. VT1 – любой маломощный биполярный npn: 2N3904, 2N5088, 2N2222, BC547 и т.д. R1 – мощностью 0.125 — 0.25 Вт сопротивлением 100 кОм.

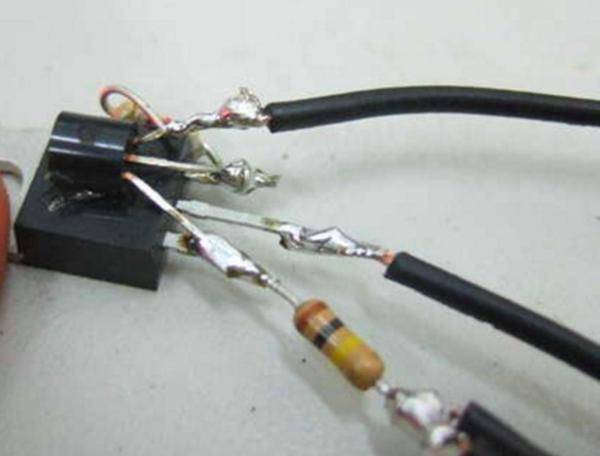

Ввиду малого количества элементов, сборку можно производить навесным монтажом:
Еще одна простая схема драйвера на основе линейного управляемого стабилизатора напряжения LM317:
Здесь входное напряжение может быть до 35 В. Сопротивление резистора можно рассчитать по формуле:
где I – сила тока в амперах.
В этой схеме на LM317 будет рассеиваться значительная мощность при большой разнице между питающим напряжением и падением на светодиоде. Поэтому ее придется разместить на небольшом . Резистор также должен быть рассчитан на мощность не менее 2 Вт.
Более наглядно эта схема рассмотрена в следующем видео:
Здесь показано, как подключить мощный светодиод, используя аккумуляторы напряжением около 8 В. При падении напряжения на LED около 6 В разница получается небольшая, и микросхема нагревается несильно, поэтому можно обойтись и без радиатора.
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Теоретический метод
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Практический метод
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Основные выводы
Даже самый простой
светодиод, если его питание происходит от 220 В переменного тока, требует для
стабильности работы драйвер. Его основное значение – стабилизация, выпрямление
тока и снижение напряжения. Изготовлен ли он своими руками, или куплен в
магазине, его характеризуют три основных параметра:
- Номинальный ток.
- Мощность.
- Напряжение на выходе.
Драйвер для питания светодиодов от 220 В состоит из трех взаимодействующих каскадов – емкостного делителя напряжения, диодного выпрямляющего мостика и стабилизатора. Для монтажа подобного прибора своими руками потребуется запастись необходимыми радиокомпонентами и набором инструментов, купить которые можно в любом специализированном магазине. В ходе сборки устройства нужно строго придерживаться предложенной схемы и инструкции.
