Как подключить светодиодную ленту: самостоятельно подключаем питание через блок и без блока

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

  • Rб – значение балластного сопротивления;
  • Uсети – сетевое напряжение;
  • Uном – номинальное напряжение ленты;
  • Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом

Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

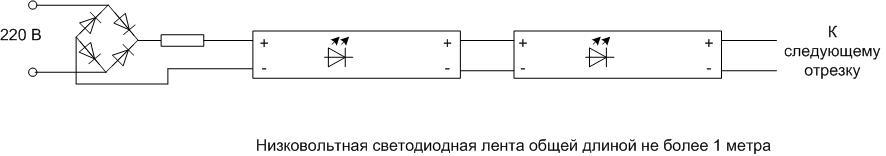

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

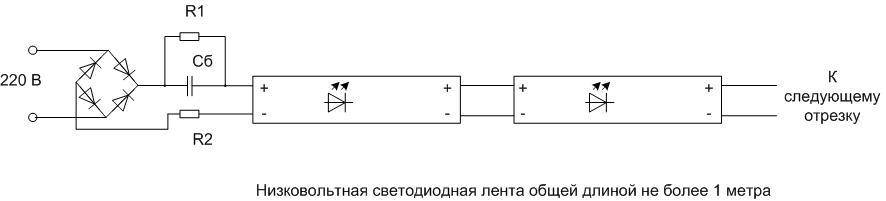

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

  • R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
  • R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

  1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

  2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
  3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
  4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.


Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Подключение RGB светодиодной ленты

Разберемся, как подключить RGB светодиодную ленту

контроллеру. К нему подходит два провода от блока питания, а уходит четыре провода на RGB светодиодную ленту.

Подключается контроллер всегда по одной схеме провода от блока питания к разъемам V+ и V-. При этом, красный провод блока питания соединять с V+, а черный с V-.

Рис. 2. Схема подключения контроллера к RGB ленте
  • красный провод к разъему R (red)
  • зеленый провод к разъему G (green)
  • синий провод к разъему B (blue)
  • общий провод к разъему V+

Рис. 3. Схема подключения RGB светодиодной ленты

Что будет, если соединить провода с
разъемами неправильно?

Если соедините провода с разъемами неправильно, то цвета перепутаются. В результате, будете нажимать зеленый, а загорится красный.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.

После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.

Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем

После этого, края закрываются крышкой.

Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений

Далее приступают к подключению к электросети (220 В)

В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.

Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Подсветка потолка лентой

Выбор светодиодной ленты

Цвет ленты. Тут выбор однозначен – полноцветная RGB лента с контроллером. Цена самой ленты такая же, как и одноцветной, а контроллер стоит дешевле, чем ленты дополняющих цветов. Спрашивается, а зачем тогда вообще одноцветные ленты? Для специальной подсветки на большом протяжении, когда имеет значение цена оборудования: витрин, деревьев, больших залов. Плотность излучателей. Плотность излучателей на ленте может быть 30, 60 и 120 на метр. Для контурной подсветки она, разумеется, должна быть побольше – 60 или 120. А вот для направленной подсветки лучше взять ленту плотностью 30 или 60. Если размеры ниши под монтаж позволяют, лучше установить по две ленты: на полке – 60 и 120, а на откосе – 30 и 60. тогда понадобятся 4 источника питания с контроллерами, но такая установка даст широкий диапазон световых эффектов: ведь ленты можно включать и регулировать совместно. Можно получить двойную цветовую кайму, перемежающиеся лучики и пр.

Мощность ленты. Светодиодные ленты обозначаются буквами SMD и четырьмя цифрами, например SMD 3028. Первые две цифры обозначают потребляемую лентой мощность. Лента SMD 6035 будет мощнее вышеуказанной. Также мощность одного метра ленты указывается в ее паспорте. Для контурной подсветки достаточно 8 Вт/м; для направленной – 5 Вт/м. Лучше поставить на полку ленты на 7 и 12-14 Вт, а на откос – 5 и 7 Вт. Это позволит обойтись более дешевыми, без регулировки яркости, контроллерами и упростит настройку цвета. Общая мощность подсветки. Этот параметр рассчитывается по длине световой полосы. Замеряем рулеткой, считаем сколько метров ленты потребуется, и умножаем на мощность метра ленты. Источник питания и контроллер выбираем по мощности, требуемой для засветки соответствующей световой полосы. Разумеется, напряжение питания тоже должно быть подходящим. Светодиодные ленты выпускаются с рабочим напряжением 5, 12 и 24 В. Столько же должен давать ИП, и контроллер тоже должен быть рассчитан на такое напряжение.

Монтаж контурной и направленной подсветки

Как монтировать ленты в гипсокартонный потолок, ясно из рисунка. Дадим лишь несколько советов:

Светодиодные ленты монтируются на липучке; липкий слой нанесен с обратной стороны ленты и покрыт защитной пленкой. Перед монтажом ленты подберите подходящий по размеру к полке и откосу ПВХ уголок, и закрепите его в нише мелкими саморезами. К ПВХ липучка прилипает намертво, а вот от гипсокартона может со временем отклеиться. Если подсвечивается натяжной потолок, ПВХ уголок обязателен: ведь для самого мелкого ремонта подсветки его придется снимать

Осторожно припаивайте провода к лентам. Их пластиковая основа и сами светодиоды боятся перегрева. Лучше воспользоваться флюс-пастой для пайки, припоем ПОС-61 или аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком»

Если у вас нет большого опыта пайки мелких деталей, для пайки лучше пригласить мастера. Не соединяйте вместе более 3 м ленты. Токопровоядящие дорожки в массе пластиковой основы могут не выдержать большого тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами При самостоятельном электромонтаже точно соблюдайте полярность и назначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на соответствующие клеммы лент. Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать нужно острыми ножницами или кусачками-бокорезами одним движением точно посередине между диодами

Лучше воспользоваться флюс-пастой для пайки, припоем ПОС-61 или аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком». Если у вас нет большого опыта пайки мелких деталей, для пайки лучше пригласить мастера. Не соединяйте вместе более 3 м ленты. Токопровоядящие дорожки в массе пластиковой основы могут не выдержать большого тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами При самостоятельном электромонтаже точно соблюдайте полярность и назначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на соответствующие клеммы лент. Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать нужно острыми ножницами или кусачками-бокорезами одним движением точно посередине между диодами.

схема подключения светодиодных лент к электропитанию и контроллеру

Как видим, скрытая подсветка потолка своими руками делается довольно просто и уже позволяет получить великолепный эстетический эффект. Усилить его, тем более, что вы уже набрались опыта, можно, использовав другие типы подсветки.

Пошаговая инструкция по монтажу

Первое, что необходимо сделать – обезжирить поверхность для установки RGB полосы. Основание из металла обязательно покрывается материалом, обеспечивающим электроизоляцию.

Последовательность действий:

  • проверка целостности полосы и соответствия ее мощности вольтажу источника питания;
  • приклеивание на основание (чтобы не навредить системе, радиус изгибов не должен превышать 2 см);
  • выбор места размещения управляющего устройства и источника электропитания, доступного для обслуживания (если управление на основе инфракрасных лучей, контроллер должен быть видимым во время эксплуатации);
  • нарезание отрезков (при необходимости) по указанным производителем линиям, соединение и изоляция;
  • удаление с клеевого слоя защиты, наклеивание отрезков на основание;
  • подключение ленты к контроллеру, регулятора – к электропитанию (обязательно соблюдение полярности);
  • подача напряжения.

Отрезки соединяются между собой при помощи проводов с сечением от 0,75 м2.

К «R» на контроллере присоединяется красный провод, к «G» – зеленый, к «B» – синий. Четвертый провод (может быть любого цвета) подключается к «V+». Для подключения питания к контроллеру красный провод присоединяют к «V+», черный – к «V-». К бытовой электросети система подключается при помощи обычной вилки с проводом, подключенным к разъемам «L+» И «N-».

Характерные ошибки при подключении

При подключении ленты к сети через блок питания самой распространенной ошибкой является неверный расчет мощности. Поэтому при первом включении идеальным вариантом будет замерить фактический потребляемый ток с помощью амперметра, пересчитать его в мощность и сравнить с максимальной мощностью источника питания. Эту процедуру надо сделать в обязательном порядке, если при включении блок питания начинает издавать нехарактерные звуки, появляются признаки чрезмерного нагрева и т.д.


Схема измерения тока.

При применении источника питания очень желательно предусмотреть коммутационный аппарат со стороны входа и со стороны выхода. С высокой стороны отключение может производиться простым выключением вилки из розетки. В случае неразъемного соединения должна быть возможность снять напряжение со входа отключением автоматического выключателя (он должен быть всегда!).

Соблюдать фазировку (подключение нуля и фазы к соответствующим клеммам БП) не обязательно, на работоспособность это никак не влияет – на входе импульсного блока питания стоит выпрямитель. Но разрывать при коммутации надо фазный проводник или фазный и нулевой одновременно (при подключении через розетку это выполняется само по себе). Заземляющий провод (PE) при его наличии надо подключать всегда – только так обеспечивается безопасность эксплуатации. Разрывать защитное заземление нельзя.


Схема подключения коммутационных аппаратов.

При бестрансформаторном подключении важность замера фактического тока еще важнее. Но вместо этого при первом включении можно замерить фактическое напряжение на контактных площадках ленты

Если оно сильно отклоняется от номинала, надо подкорректировать номинал балласта в соответствующую сторону. Если напряжение на потребителе ниже необходимого, то нужно уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше – поступить наоборот

Замер надо делать с соблюдением всех предосторожностей, не дотрагиваясь до неизолированных частей щупов мультиметра


Схема измерения напряжения.

Также для низковольтных лент ошибкой может стать применение соединительных проводников сечением меньше потребного при существующем токе

При эксплуатации надо обращать внимание на температуру проводов (идеально, если для этой цели имеется пирометр, тепловизор или другая диагностическая техника). Если наблюдается повышенный нагрев, надо заменить проводники на более толстые

Чтобы не допустить ошибки изначально, можно воспользоваться таблицей сечений.

Сечение медного проводника, кв.мм0,50,7511,52
Максимально допустимый ток при открытой прокладке, А1115172326

Смотреть обязательно: Светодиодная лента 220 Вольт топ или хлам, чем лучше и хуже ленты 12 Вольт.

Подключить светодиодную ленту к 220 В можно различными способами. Но оптимальным путем все же является применение импульсного источника питания. Все остальные методы являются альтернативой в безвыходных случаях.
