Порядок установки и подключения светодиодной ленты

Как запитать светодиодную ленту

Провода к светодиодной ленте подключаются при помощи пайки или специальными коннекторами.

Подключение светодиодной ленты с помощью пайки

Пайка является более надежным и экономичным способом, хотя и более трудоемким. В местах разреза есть специальные площадки для подсоединения светодиодной ленты, к которым припаивается провод. Сечение провода выбирается по нагреву, 0,5-1мм. Если для предотвращения потерь напряжения нужен провод большего сечения, то к его концу подключают тонкий провод длиной 10-15см.

Для того, что бы припаять провода, нужны паяльник мощностью не более 25Вт, оловянный припой и канифоль. Паяльник мощностью более 25Вт перегреет контактные площадки на ленте, что приведет к отклеиванию их от основания. А если вместо канифоли взять ортофосфорную кислоту, то остатки кислоты могут замкнуть места пайки между собой или разрушить провода под изоляцией.

Процесс пайки можно разделить на этапы:

1. отрезать кусок ленты необходимой длины;
2. с конца ленты снять силиконовую изоляцию. Это нужно сделать очень аккуратно. Если на контактных площадках останутся следы изоляции, то это очень усложнит процесс пайки, а слишком большое усилие может их повредить. В этом случае придется укоротить ленту на три светодиода и начинать все с начала;
3. залудить контактные площадки и провода;
4. припаять провода;
5. на место пайки надеть кусочек термоусадочной трубки и нагреть его строительным феном. Если припаиваемый провод уже присоединен к другому, более длинному проводу или к другой светодиодной ленте, то термоусадочную трубку одевают ДО пайки.

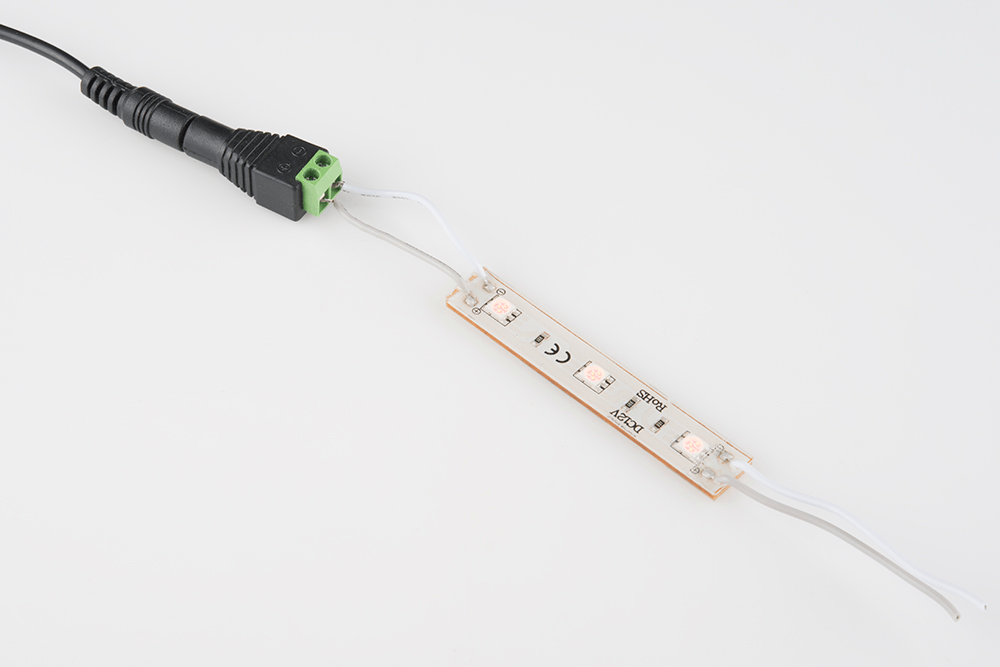

Подключение с помощью коннектора

Кроме пайки, возможен вариант с использованием специальных коннекторов. Они производятся на два провода, для монохромных лент и на четыре, для RGB-лент. По форме бывают для дальнейшего подключения к проводам и для соединения лент между собой. Такие коннекторы, в зависимости от формы позволяют изгибать место соединения, соединяют ленты встык или под прямым углом.

Соединение помощью коннектора менее надежно, чем пайка, поскольку контакты могут окисляться и дороже. Однако если нужно подсоединить много отрезков ленты, то пайка займет очень много времени, а если нужно подключить участок в труднодоступном месте или заменить поврежденный участок, то коннектор остается единственным выходом.

Для подключения с помощью коннектора конец светодиодной ленты тщательно очищают от изоляции сверху и снизу, вставляют в коннектор и закрывают крышку.

Альтернативное соединение

Следующим способом соединения светодиодных лент между собой является пайка. Этот метод является более прочным, но требует кропотливости и занимает время.

Для работы потребуются следующие материалы и инструменты:

1. Паяльник. Максимальная мощность 40 ватт. Если использовать более мощный, то произойдет перегрев токопроводящих дорожек, в результате чего они отойдут от подложки.
2. Свинцово-оловянный припой.
3. Канифоль или паяльная кислота.
4. Термоусадочные трубки.

Многожильный провод, который будет соединяться с контактами, должен быть достаточно мягким, чтобы в случае изгиба не повредить место пайки. Поэтому для соединения надо использовать провод сечением 0,35-0,5 мм. А поскольку подводящий кабель имеет сечение 0,75 мм, то нужно сделать переход с одного на другой также при помощи пайки.

Схема подключения к сети 220В

К сети переменного тока напряжением 220 В подключается блок питания. Если он снабжен штепсельной вилкой, ее достаточно воткнуть в розетку.

На блоке без вилки имеются клеммы — к ним подключают жилы силового кабеля ВВГнг-лс 3х1,5, проложенного от распределительной коробки:

• фазу (обычно коричневая или красная жила): к клемме с пометкой «L»;
• нулевой провод (синий): к клемме «N»;
• заземление (желто-зеленый): к контакту с литерой «Р» или значком заземления.

Доверять цветовой маркировке следует только если мастер на 100% уверен в ее соответствии.

В противном случае фазу определяют индикатором («отверткой»). Ноль (Н) и заземление (З) находят по величине напряжения (U) относительно фазы (Ф): U «Ф-Н» выше, чем «Ф-З»

После проверки важно не забыть снова отключить питание линии

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

• к блоку питания посредством одного из molex разъемов;
• через USB
• к материнской плате компьютера.

Для подключения к системному блоку подойдут все три варианта, а для ноутбука годится только второй способ.

Одним из наиболее простых способов подключить ленту к компьютеру является использование разъема molex. Он имеет 4 контакта — желтый, два черных и красный. Схема распиновки:

• желтый — +12 В;
• черный — земля;
• черный — земля;
• красный — +5 В.

Проще всего подключить ленту, используя желтый и один из черных проводов. Красный и второй черный можно отрезать или изолировать. Необходимо выполнить следующие действия:

• отключить компьютер;
• отрезать нужные провода от колодки;
• зачистить концы и припаять к ним либо контакты ленты (это удобно, если подсвечивается изнутри системный блок), либо удлинительные провода от подсветки;
• сразу надо вставить кусочки термоусадочной трубки, чтобы после изолировать места спайки.

Необходимо учесть, что лента будет светиться в постоянном режиме. Если надо ее отключать, придется установить выключатель. Некоторые пользователи устанавливают диммер, позволяющий настроить яркость по своему вкусу.

О других вариантах подключения будет рассказано ниже. Они используются либо при необходимости подключить ленту к разъему USB, либо для полихроматического оформления компьютера.

Необходимые для работы материалы и инструменты

Для создания и подключения LED ленты USB могут потребоваться:

• сама лента;
• провод или отдельный штекер USB под пайку (оптимальный вариант);
• паяльник и припой, в идеале — паяльная станция с регулируемой температурой и отсосом дыма;
• ножницы, нож или иной инструмент для снятия изоляции;
• тестер или мультиметр;
• соединительные провода;
• токоограничивающий резистор (номинал рассчитывается исходя из рабочего напряжения светодиода);
• отвертка, пассатижи (на всякий случай).

В этот перечень намеренно не внесены материалы для крепления ленты, поскольку для каждого случая применяются свои методы монтажа.

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

• общий световой поток 250х15=3 750 лм;
• на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
• с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
• под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Подключение блока питания

Электроток к светодиодам поступает через специальное устройство – блок питания. Его основополагающими параметрами является напряжение и мощность. Для этого необходимо знать показатели используемой ленты, так как блоку позволительно работать только на 80% от указанной мощности, в обратном случае, он быстро придет в негодность. Поэтому запас мощности всегда нужно оставлять.

Чтобы соединить блок питание и ленту, используется параллельное подключение, а не последовательное. Сама работа выглядит следующим образом:

1. Отключается свет.
2. Проводится зачистка проводов, предварительно определив, где в блоке входное (AC IN, INPUT, АС L, AC N) и выходное отверстие (DC OUT, OUTPUT, V+, V-.).
3. На контакты светодиодной ленты монтируются провода питания.
4. После этого проводится изоляция кабелем – каналом.

При желании, можно приобрести готовую модель блока, которая будет находиться в пластиковом корпусе, а значит, уже иметь дополнительную защиту от внешних повреждений и влаги.

Чтобы блок и лента хорошо функционировали друг с другом, стоит запомнить несколько правил:

1. Выбирая модель блока, необходимо интересоваться его влагостойкостью.
2. Блок не должен перегреваться (более 50 градусов), а значит, его располагают вдали от нагревательных приборов.
3. Вокруг устройства должно оставаться минимум 20 см свободного пространства, дабы оно могло охлаждаться.
4. Если одновременно используется несколько источников, то они должны находиться на расстоянии друг от друга в 15-20 см.
5. Даже, если блок обладает высокой влагосопротивляемостью, необходимо максимально его оградить от мест скопления воды.
6. Не рекомендуется устанавливать прибор в электросети с диммерами в 220 Вт.

Все эти рекомендации помогут не только правильному монтажу, но и бесперебойной работе LED-освещения.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

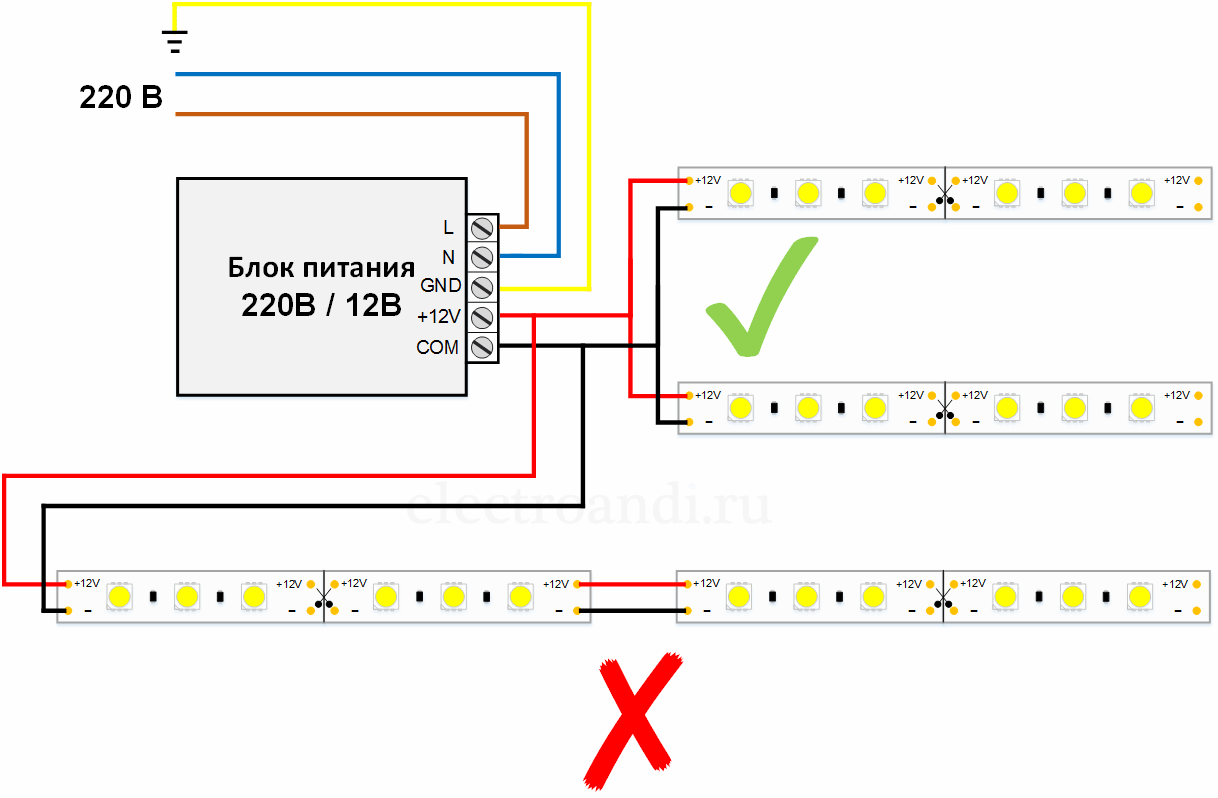

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

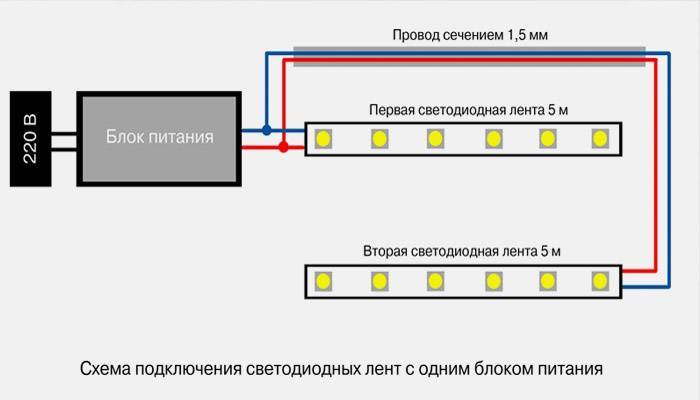

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Дополнительные возможности подключения

Любую светодиодную ленту, будь она подключена к батарейке или сети, можно соединить с дополнительным оборудованием – контроллер с пультом дистанционного управления.

Контроллер с пультом

Контроллер позволит управлять с помощью пульта световым потоком, испускаемым осветительной установкой. Если подключить его к светодиодной ленте, то можно будет не только менять степень яркости ее свечения, но и управлять режимами, создавая эффект мигания, мерцания и т.д. Конечно, в ситуации подключения ленты от батареек, такое разнообразие эффектов будет невозможно из-за ограниченных мощностей источника питания. Поэтому подсоединять контроллер нужно к осветительной установке, запитанной по традиционной схеме. Чтобы подключить дополнительное оборудование такого плана с пультом управления к светодиодной ленте своими руками, нужно руководствоваться следующей схемой:

Схема подключения контроллера к ленте

Наличие возможности управления освещением позволяет сделать пребывание в доме более комфортным, а также сэкономить на оплате коммунальных платежей по потреблению электроэнергии. И это при том, что led-продукция и так является самой экономной из всех источников света, существующих на сегодняшний день.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

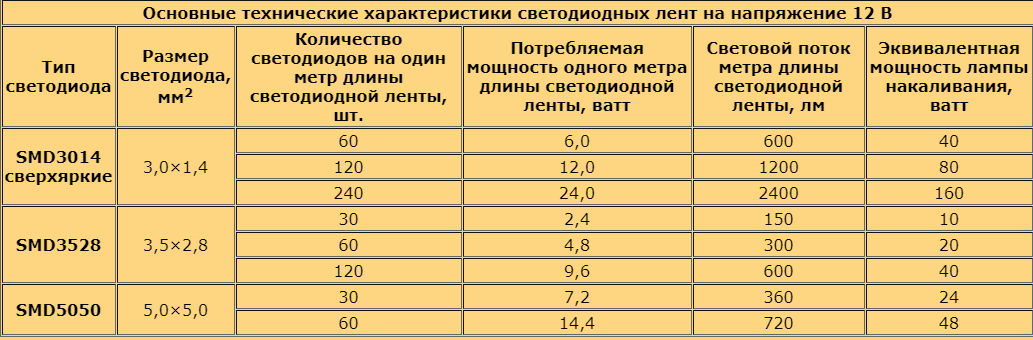

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Способы использования

Ленту чаще всего используют для освещения приборной панели, выполняя подсветку ног для пассажиров передних сидений, придают яркости салону, размещая ее на потолке. Что касается экстерьера автомобиля, то популярными элементами для закрепления светодиодной ленты являются диски, багажник, номерные знаки. Это могут быть и другие части, главное включить фантазию.

Основными компонентами светодиодной ленты являются провода и диоды, основанием для которых служит подложка из металла. Такая подложка состоит из отдельных блоков, являющихся автономными частями, их можно подключать цепочкой или отдельно к источнику питания.

Подключение без блока питания

Есть еще один вариант подсоединения, позволяющий установить светодиодную ленту к 220 В (подсоединение без адаптера). Данную процедуру сможет выполнить лишь опытный электрик. В данном случае нагрузка подается непосредственно на прибор освещения. Схема этого соединения применяется во время изготовления светодиодных ламп. Когда два диода параллельно подключаются навстречу друг другу, то их можно на длительное время запитать от источника переменного тока.

Чтобы не допустить мерцания освещения, используют специальное устройство, а именно электролитический конденсатор С1 с токовым напряжением 300 Вт (емкость 4,6−10 мФ). Еще одно устройство потребуется, чтобы выровнять переменный ток сети. Это диодный мост VD1-VD4. После подключения системы нужно узнать напряжение. Когда оно выше необходимого значения, то добавляют еще кусок ленты либо перед диодным мостом устанавливают конденсатор или резистор.

Зачем требуется блок питания?

Любой изготовитель указывает необходимым элементом в схеме подключения блок питания. Без этого устройства светодиодная лента не эксплуатируется. Подключение без блока питания к сети 220 Вольт можно сделать, если в этом будет необходимость, но все же это очень сложно. Кроме того, по правилам безопасности на прибор освещения подается ток только через адаптер.

Дело в том, что в выше рассмотренной схеме элементы пайки не имеют защиты. Можно случайно прикоснуться рукой к оголенным участкам системы. Причем удар током будет такой же, как от провода «фазы». На сегодняшний день в продаже есть светодиодные ленты, которые называются «Дюралайт». Их можно подсоединять без адаптера. Их схема подключения соответствует вышеприведенной технологии. Однако при этом лента расположена в специальной трубке для защиты.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

• При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
• В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
• В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
• SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
• Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
• Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.
