Введение в строй электросчетчика и защитных элементов
Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.
После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.
Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.
Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами
Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации
Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.
После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.
Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.
На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.
Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.
Подключаем трехфазный электросчетчик
Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.
Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.
Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.
Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.
Подключение трехфазного счетчика
Рассмотрим прямое подключение счетчика
Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.
После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.
К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.
Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.
Схема подключения трехфазного электросчетчика
Косвенное подключение счетчика через трансформаторы тока
Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.
Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.
Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.
Счетчик подключенный через трансформаторы тока
Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.
Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.
Подключение производится согласно утвержденной схеме.
Схема подключения трансформаторов тока
К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.
От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.
10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
Какими еще бывают счетчики
Кроме классификации, основанной на принципах функционирования приборов, электросчетчики делятся и по числу фаз:
- однофазные. Они применяются для однофазных сетей;
- трехфазные. Такие приборы необходимо использовать при наличии, соответственно, трехфазной сети.
Трехфазный электросчетчик
Помимо этого измерительные приборы могут различаться и по числу тарифов, которые с их помощью можно подсчитать:
- однотарифные приборы;
- двухтарифные счетчики;
- многотарифные измерители.
Как видно из названия, с помощью таких счетчиков можно измерить один, два или несколько тарифов. Естественно, многотарифные приборы позволят вам намного эффективнее экономить на оплате коммунальных услуг, ведь в таком случае каждый подсчитанный тариф будет иметь свою стоимость.
Все перечисленные выше модели будут отличаться друг от друга различными характеристиками и параметрами. Об этих различиях необходимо знать, чтобы выбрать более подходящий вариант.
Различия между электросчетчиками касаются таких параметров:
Класс точности счетчика электроэнергии
- класс напряжения. Электросчетчики бывают на 100 и 220/380 Вольт. Рекомендуется использовать изделия на 100 Вольт;
- способ подключения. По этому критерию измерительные приборы можно подключать прямым способом или через трансформаторы тока;
Когда мы разобрались с видами и принципами функционирования различных электросчетчиков, можно приступать к непосредственному монтажу. Но здесь также существуют свои нюансы и тонкости, о которых следует знать.
Контакты модульного электрооборудования
Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.
Контакты счетчика электроэнергии
На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.
Первый контакт, предназначен для подключения подходящей, питающей фазы.
Второй, для подключения отходящей фазы.
Третий, для подключения подходящего, питающего нулевого провода.
Четвертый, для отходящего нулевого провода.
Контакты автоматических выключателей
Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .
Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.
Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.
Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.
С контактами разобрались. Теоретические знания, как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.
Инструменты и особенности монтажа
Счетчик – прибор на входе в электрический контур вашего дома
Поэтому при его подключении стоит уделить внимание безопасности и корректности заземления. Современные нормы безопасности требуют организовывать в электрощитовых коммутацию как «нуля», так и «защитного нуля», используя для этого специализированные пластиковые шины
Их удобнее всего крепить на упомянутую уже DIN-рейку, но это не принципиально. Гораздо важнее не перепутать цвета этих реек, чтобы не ввести в заблуждение обслуживающий персонал, который будет иметь с ними дело в последствии:
- шины синего цвета предназначены для «нуля»;
- шины желтого цвета предназначены для «защитного нуля».
Все элементы электрощита должны соединяться между собой одножильным медным проводом большого сечения. Чем больше его площадь, тем меньше сопротивление, слабее нагрев проводника и, как следствие, выше безопасность на данном участке.
Проводить сварные работы внутри электрощитка не рекомендуется – намного практичнее и технологичнее использовать для этого дрель, сверла по металлу и шурупы. Кроме того, следует заранее предусмотреть, что провода будут однотонные и обзавестись разноцветной изолентой, чтобы маркировать ею фазы и нули. Из инструментов (помимо дрели или перфоратора) наверняка пригодятся:
- отвертки монтажные обоих видов;
- отвертка индикаторная (для контроля наличия нагрузки на клеммах);
- плоскогубцы (можно отдельно кусачки);
- нож;
- съемник изоляции;
- рулетка;
- уровень.
- Паяльник понадобится в случае наличия многожильных проводов.
Слишком часто несчастные случаи по причине удара током при монтаже электрооборудования случаются из-за банальной самоуверенности и недосмотра. Чтобы не пополнять хронику несчастных случаев, следует начинать работы с проверки отсутствия напряжения в проводах с помощью индикаторной отвертки.
Выбор места дислокации щитка и счетчика лучше осуществлять, исходя из эргономики работы с ним. Данные с него удобнее считывать, не нагибаясь, равно как и производить замену и обслуживание сопровождающих электроприборов. Отсюда и оптимальный уровень расположения – уровень глаз – примерно 1,7 метра. На этой высоте с помощью дрели или перфоратора и готовятся отверстия для установки щитового бокса или же освобождается место в уже существующем щитке на рейке
Особое внимание следует уделить тому, чтобы все электроприборы располагались без какого-либо угла к горизонту. Это имеет значение для корректной работы, например, того же индукционного электросчетчика
Перекос понизит его точность.
Двухполюсный выключатель-автомат устанавливается в первую очередь.
Далее в бокс проводятся входные кабели (без нагрузки, разумеется)
Если бокс размещается под открытым небом, то особое внимание уделяется уплотнителям-герметизаторам. Они бывают резиновыми или резьбовыми
Резиновые «подгоняются под размер» с помощью ножа, а резьбовые затягиваются после того, как через них пропускаются провода.
Во входящие отверстия кабель запускается в оболочке. Внешняя изоляция снимается лишь с той его части, которая находится внутри бокса, при этом внутри должен оставаться «выпуск» – кусок кабеля в изоляции, длиной, не менее 5 см. Снимать внешнюю изоляцию нужно производить с высокой аккуратностью, чтобы не повредить покрытие жил. Следует заранее прикинуть схему расположения проводов в щитке, чтобы:
- во-первых, спрогнозировать их требуемую длину;
- во-вторых, не допустить перегибов и изломов.
Советы по эксплуатации счетчика
Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:
- при низкой температуре;
- при повышенной влажности;
- при попадании прямых солнечных лучей.
Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.
Счетчик, установленный на улице.Источник nord-camping.ru
При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.
Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.
Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания. Соответственно устанавливается и однофазный прибор
Соответственно устанавливается и однофазный прибор.
Обслуживание электросчетчиков.Источник grani21.ru
В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.
Об обслуживании и неисправностях счетчика в видео:
Приборы индукционные
Подключение счетчика через трансформаторы тока
Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.
На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).
Внутренний механизм счетчика
На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.
Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.
Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.
Что понадобиться для подключения?
Для начала потребуется определиться с местом, где будет установлен вводный электрический щиток. Если речь идет о загородном коттедже, то его определяют на улице, для этого будет использоваться навесной шкаф. Однако, чаще всего его крепят внутри квартиры, с целью обеспечения сохранности оборудования от посторонних людей. Оптимальным выбором будет коридор, ближе к входной двери. Такое месторасположение позволит сэкономить на длине питающего кабеля.
Согласно нормам, он должен быть установлен на ровной поверхности около 1,5 м от пола, вдали от трубопровода, воды и газа.
При подключении электрощитка нужно следовать следующим алгоритмом:
- подготовить провода;
- установить ящик;
- закрепить DIN — рейки;
- расстановка модульных устройств и клеммных колодок;
- коммутация – процесс присоединения проводов к модульным приборам. Для совершения этого этапа, вначале зачищают коник провода и в случае необходимости надевают на них наконечники. Затем их заводят в клеммы автоматов и плотно прикручивают;
- подключить вводный кабель, нулевую фазу и заземление;
- проведение тестового включения автоматов. При этом нужно надеть резиновые перчатки и стоят на резиновом коврике.
Подготовка по монтажу бокса
Щиток должен гарантировать безопасность и удобство в использовании. А его составляющие, объединенные в единую систему, обязаны выполнять свои функции:
- контролировать энергию;
- управлять потребителями и цепями;
- обеспечивать селективно срабатывающую защиту.
В первую очередь нужно приобрести правильный ящик. Если он устанавливается непосредственно в квартире, оптимальным вариантом будет встроенный бокс. Из какого он будет сделан материала, не имеет особого значения. Допускается и металлическое и пластиковое изделие, главное, чтоб оно было качественным.
Если электрификация объекта значительных объемов, тогда следует предусмотреть наличие в щите съемных стенок (задней, верхней, нижней). Существуют модели с подвижными DIN-рейками. Они не только экономят место, но и позволяют быстро демонтировать неисправное устройство.
Дальнейший выбор оборудования должен удовлетворять такие ключевые параметры:
- номинальная сила тока;
- скорость отключения при коротком замыкании;
- ток, при котором происходит отключение;
- допустимая частота срабатывания).
В выборе элементов нужно поддерживать правильный баланс. Потому что применение мощного автомата для слабого потребителя приведет к перегрузке проводки.
| Потребители | Необходимые автоматы |
| Освещение | 6,10 А |
| Силовая розетка | 16 А |
| Водонагреватели, стиральная машина, кондиционер | 16 А |
| Электроплита | 20-25 А |
На вводе практикуют установку двухполюсного автомата на 32-60 А. Как правило, вводный автомат способен одновременно отключить «фазу» и «ноль».

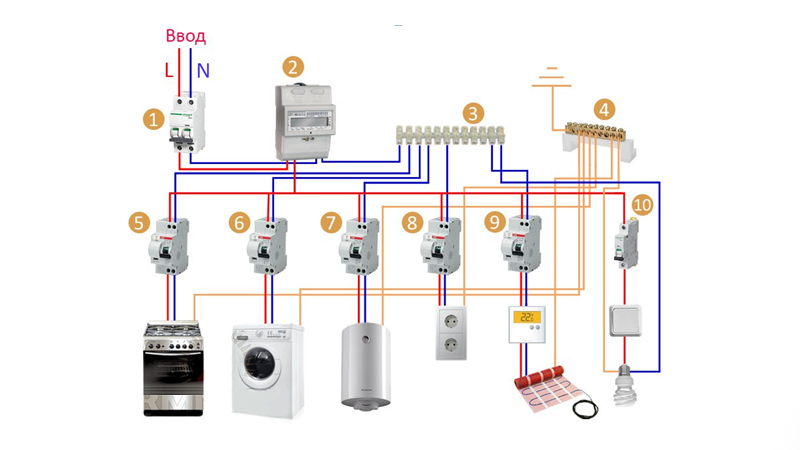

Схема с подключением дифавтоматов:
- вводный автомат (1);
- счетчик (2);
- нулевая колодка (3);
- колодка заземления (4);
- дифференциальные автоматы (5,6,7,8,9).
- автомат для освещения (10);
- L-фаза сети;
- N – рабочий ноль.
При таком подключении каждая цепочка должна отключаться независимо друг от друга. Это позволит в аварийной ситуации не обесточивать весь объект, а исправить поломку автономно от основной цепи.
Для соединения автоматов между собой понадобятся электрические гребенки. Их использование ускоряет монтаж. А также экономят место для проводов.
Перед началом монтажа разрабатывается план-схема электрических подключений. Впоследствии его приклеивают на внутренней стороне двери щитка. Все монтажные соединения схемы переносятся маркированием на установленное оборудование. Элементы подписываются так, чтобы бегло взглянув, было понятно их назначения.
Куда подключать провода
Физическое подключение проводов к однофазному счетчику — дело одной-двух минут. Подключаются провода почти всегда одинаково. Без разницы, индукционный (механический) он или электронный, однотарифный, многозоновый, двухтарифный. Подключение проводов всегда одинаковое. Чтобы быть уверенным, найдите схему подключения в паспорте, но выглядеть она будет с высокой вероятностью также, как на рисунке ниже. Приведен счетчик Энергомера, но аналогично устанавливают любой из 1-фазных счетчиков Меркурий.
Как подключать провода к счетчикам на одну фазу
Фаза заводится на первую клемму счетчика. Она может быть подписана «линия», может стоять буква Л либо L. Обычно это крайняя левая клемма. Вторая клемма может быть подписана как «вых Л», «нагрузка». От нее провод идет на противопожарное УЗО, если оно есть, или сразу на группы потребителей.
Нейтраль (ноль) заводится на третью по счету клемму. С четвертой ноль идет на второй вход противопожарного УЗО, либо на шину нейтрали.
Само подключение однофазного счетчика происходит так:
- Клеммы — обычный винтовой зажим. То есть, надо провод зачистить, убрав изоляцию примерно на 10 мм. Провод должен быть «свежезачищенным», то есть, снимать изоляцию надо непосредственно перед подключением.
На клеммной колодке счетчика ослабляем на пару поворотов винты (но не выкручиваем полностью).
- Под контактную пластину заводим зачищенную часть провода, при помощи отвертки зажимаем винт до упора. Вообще, усилие нормируется — 2 Нм. Если у вас есть динамометрическая отвертка — выставляете требуемое усилие и крутите до появления щелчков. Если нет — затягивайте прилагая достаточные усилия. Провода используются толстые, так что передавить нереально, но всегда есть опасность сорвать резьбу.
- Закрутив винт, пару раз дергаем провод. Это необходимо для того, чтобы убедиться, что проводник держится нормально.
Та же операция повторяется со всеми остальными проводниками. И вообще, все провода при сборке щитка подключаются именно так. Да и в дальнейшем, при подключении различной бытовой техники, придется повторять эту процедуру.
Подключение электросчетчика с трансформаторами тока
Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).
Как работает и для чего нужен
Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.
Принцип работы токового трансформатора
Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.
Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.
Как подключить ТТ к трехфазной сети
А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.
Схема подключения трехфазного счетчика через трансформаторы тока
В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).
Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:
- Правильный выбор сечения монтажных проводов.
- Фазировка катушек ТТ.
Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.
На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный
Как разобраться с фазировкой? В этом поможет рисунок ниже:
Набор токовых трансформаторов для трехфазной сети
Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:
- Л1 – на ввод питающей линии;
- Л2 – выход на нагрузку;
- И1 – на ввод счетчика;
- И2 – выход счетчика.
Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.
Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:
Схема подключения однофазного электросчетчика с трансформатором тока
Ответы на 5 часто задаваемых вопросов
- Как проверить работу счетчика, не снимая его? Для проверки на самоход, нужно зафиксировать показания и отключить все автоматы, освещение и электроприборы. Всю технику выключить с розеток. После таких действий он должен прекратить считывать потребление. Осмотреть электросчетчик зрительно – мигает ли лампочка. Если прибор индукционный, то диск не должен крутиться. Через пару часов опять смотрим показания, вплоть до последних цифр.
- Лучше установить прибор на лестничной клетке или в квартире? Так как представители энергокомпании должны снимать показания минимум раз в два месяца, то в этом случае лучше установить в подъезде для устранения лишних к вам вопросов. Также ответственность за сохранность ЭС на лестничной клетке несет компания, обслуживающая ваше домостроение.
- Нужно ли ставить трехфазный электросчетчик в квартире? Люди ставят трехфазный прибор в частном доме, так как в дом подводится три фазы для распределения большой нагрузки. В квартирах все токоприемники распределяются без потерь на одну фазу. Переплачивать за трехфазный нет смысла, так как используют все равно однофазное подключение.
Схемы подключения
Определяясь между трехфазным и однофазным счетчиком, нужно учитывать тип питающей сети объекта. Трехфазные преимущественно используются для частных домов, а для квартиры подойдет однофазный.
Правильный выбор счетчика должен начинаться с изучения его характеристик.
Однофазный счетчик
Такой прибор предназначен для регистрации энергии в однофазной сети и разделяется по пропускным токам на такие виды:
- 5-15 А;
- 5-40 А;
- 5-60 А;
- 5-80 А.
При выборе учитывается полная мощность всех потребителей находящихся в доме.
Он подключается к сети не менее чем 4 проводами. Из них два провода – это вход и выход фазы, а другая пара – вход и выход рабочего нулевого проводника.

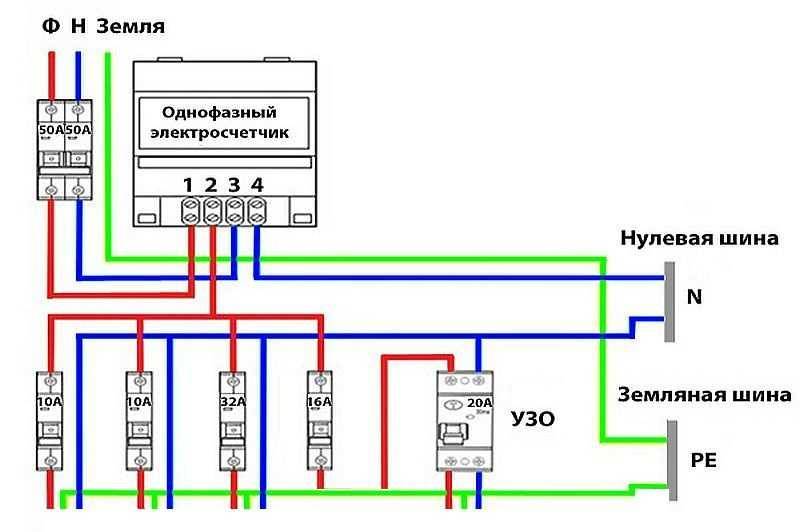

Таким образом, на схеме видно, что к первой клемме подключается фазный проводник сети, ко второй – фаза, ведущая к потребителю энергии, к третьей – присоединен нулевой провод сети, а к четвертой – нулевой провод ведущий к потребителям. Защитный нулевой провод (РЕ) не подключается ни к счетчику, ни к какому-либо другому прибору.
Правильно подключить электросчетчик и автоматы может любой человек. Это даже не зависит от того какой именно счетчик – механический или электронный. Все дело в том, что в упаковке с прибором находится подробная инструкция описывающая установку и монтаж от производителя.
Трехфазный счетчик
При большом количестве электроприборов рекомендовано использование трехфазного счетчика. Он позволит напрямую подключать трехфазные электроприборы – обогреватели, электрокотлы, электроплиты, асинхронные двигатели.
Они могут быть трех видов включения:
- Прямого.
- Полукосвенного.
- Косвенного.
Схема установки практически не отличается от схемы однофазного счетчика. Главным условием подключения будет точное соблюдение порядка подсоединения проводов по цвету, указанному в схеме. А также соответствия нечетных номеров проводов вводу, а четных – нагрузке.
Полезные советы
На самом деле необходимо отметить, что подключить счетчик учета электроэнергии своими руками – проблема небольшая
Но вот на что еще хотелось бы обратить ваше внимание
Многое будет зависеть от правильно проведенного монтажного процесса. Если распределительный ящик уже установлен, то сам счетчик установить и закрепить внутри него будет просто. Обычно они крепятся на три самореза или на DIN-линейку, все зависит от конструкции прибора. Но в любом случае придется поработать перфоратором. Кстати, DIN-линейки продаются в магазинах, нужно только подрезать ее под определенный размер и закрепить двумя или тремя саморезами.
Существует оптимальная высота установки счетчиков – это 1,6-1,7 м. Хотя это не жесткое требование, можете устанавливать там, где хотите.
Перед проведением монтажных работ отключите общий автомат подачи электроэнергии. То есть, обесточьте сеть дома полностью.
Если используется для сборки схемы подключения медный многожильный кабель, то его концы обязательно надо пропаять или установить специальные наконечники обжимного типа. Это увеличит плотность контактов. Но лучше для этих целей использовать жесткий одножильный провод, к примеру, ПВ-1
Обратите внимание, что провод ПВ имеет одноцветную окраску, поэтому фазные и нулевые провода надо будет как-то обозначить. К примеру, разноцветной изолентой.
Если в распределительный щит устанавливаются защитные приборы¸ то необходимо оставить для них место.
Если распределительный щит устанавливается на улице, то необходимо на входном и выходном кабеле установить специальные резиновые манжеты, которые обеспечат герметичность ящика
Обычно манжеты дополнительно затягиваются резьбовым патроном.
В современных однофазных счетчиках клемма – это два зажимных винта. Чтобы подключение было проведено правильно, необходимо конец провода вставить в клемму, затянуть верхний винт, проверить надежность крепления подтягиванием провода вниз, затем затягивается нижний винт, после чего опять проводится подтяжка рукой вниз.
В этой схеме подключения электросчетчика последним соединяется кабель нагрузки, который отходит от автоматов внутрь помещений.
Как только сборка будет закончена, можно приглашать представителя энергоснабжающей организации. Обратите внимание, что счетчик ставится именно для них, и поэтому они и берут его на учет. Представитель должен проверить, правильно ли проведен монтаж, все ли нормы соблюдены. Если все соответствует правилам, то прибор ставится на учет, для чего он пломбируется.
Есть в этом вопросе один момент, который касается коммунальных квартир. Так вот электроснабжающая организация берет на контроль только один счетчик на всю квартиру. Внутренние приборы и их работу она не учитывает. Так что их показания на совести хозяев комнат.
