Виды систем вентиляции погреба
Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.
Естественная
Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.
Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.
Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.
Среди достоинств данной конструкции следует отметить следующие:
- не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
- установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
- для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
- невысокая стоимость конструкции;
- при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
- долгий срок службы.
Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.
Недостатки конструкции:
- система перестает функционировать при одинаковой температуре снаружи и внутри здания;
- в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.
Принудительная
Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.
Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.
Приточная
Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.
Подходит также для обустройства естественных систем вентиляции.
Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.
Вытяжная
Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.
В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.
Комбинированная
Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.
Такая система характерна для обустройства домов нового поколения.
Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.
Схемы вентиляции погребов
Для вентилирования подземных помещений можно использовать 1 из 3 схем:
- классическая система с одной вытяжной трубой;
- схема с двумя трубами – притоком и вытяжкой;
- принудительный воздухообмен.
Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь
Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:
- Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
- Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
- По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

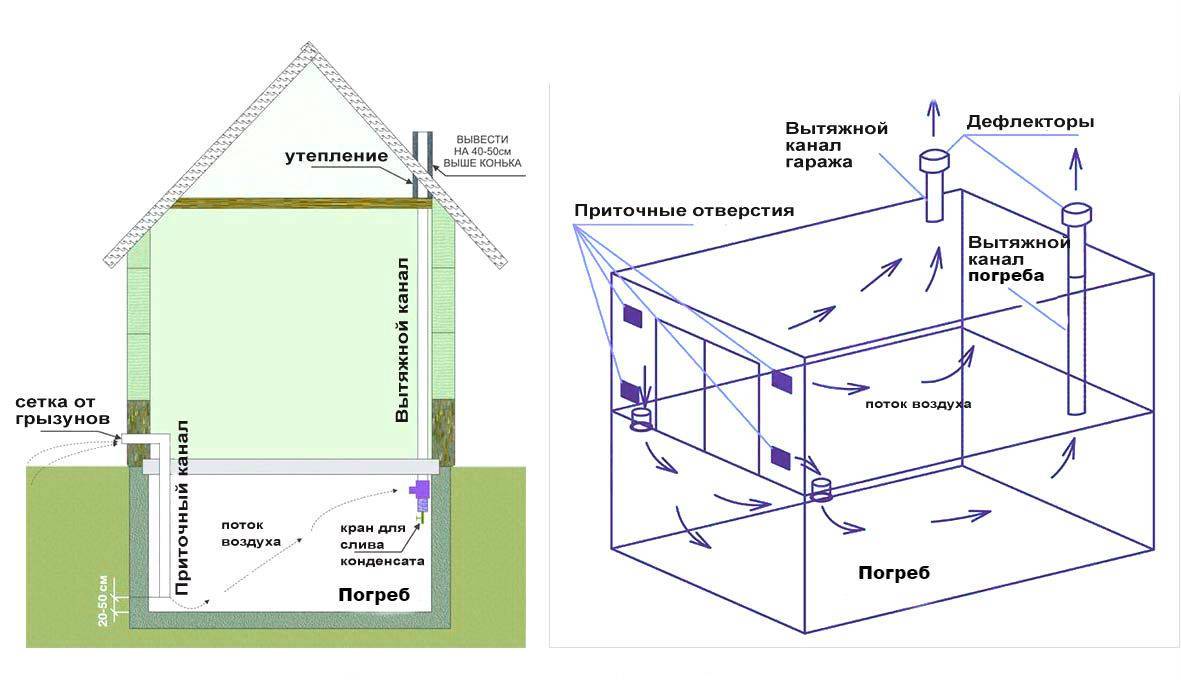

Схема вентилирования подвала летней кухни с наружным расположением труб
Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.
Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:
- в земле снаружи здания;
- прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.
В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.
https://youtube.com/watch?v=hCtjCNuCjVU
Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя
Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:
Естественная вентиляция — оптимальный выбор
Естественная вентиляция подвала состоит из двух воздуховодов: приточного и вытяжного. Они обеспечивают вывод затхлого воздуха из погреба и приток свежего. Они располагаются на противоположных стенах, максимально далеко друг от друга. При этом, вытяжная труба устанавливается в верхней части помещения, а приточная в нижней.
Они должны обязательно располагаться друг напротив друга. Это обусловлено физическим явлением расположения холодного и теплого воздуха. В качестве материалов для естественной вентиляции рекомендовано использовать асбест. Но стоит помнить, что в регионах с теплым климатом такая система не эффективна, и необходимо оборудовать подвальное помещение комбинированной системой вентиляции.
Благодаря своей простоте и экономии – такая система является оптимальным выбором, которая не потребует от Вас много действий и затрат.
Типовая схема естественного вентилирования
Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:
- гараж – металлический либо каменный без погреба и смотровой ямы;
- режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
- сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.
Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.
Местный отсос с вентилятором поможет уловить дым от сварки
Когда необходима принудительная вентиляция:
- Зимой в закрытом помещении хозяин работает сваркой.
- Владелец постоянно занимается ремонтом либо покраской автомобилей.
- В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.
Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:
- На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
- Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
- Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
- Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
- В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом.
Особенности устройства системы вентиляции в подвале
Принцип вентиляции подвала
Изначально следует помнить, что правильная вентиляция подвала – это, прежде всего, комплексная система, в основе которой лежат трубы или воздушные каналы, которые обеспечивают не только регулирование нормальной температуры, но также и нормальную влажность в помещении погреба. Так как он находится ниже уровня основного помещения, то чтобы провести грамотно систему вентиляции, следует учитывать некоторые особенности, среди которых достоинства и недостатки принудительной и естественной систем вентиляции.
Что касается последней, то для ее реализации необходимо как минимум наличие двух труб, расположенных на разной высоте. Такой механизм более дешевый, нежели принудительная система, однако зачастую она не способна обеспечить нормальную циркуляцию на больших площадях.
Чтобы решить данную проблему, прибегают за помощью к приточно-вытяжной системе, которая обеспечивает нормальную вентиляцию не только в погребе, но и во всем доме. Несмотря на то, какую вы выбрали для себя вентиляцию, необходимо настроить ее таким образом, чтобы зимой в погребе ничего не промерзало, а летом наоборот сохранялась прохлада. Кроме того, она должна обеспечивать нормальную влагу, что предотвратит развитие грибков, плесени и других паразитов, обитающих во влажных помещениях.
Также стоит помнить и о том, что естественная вытяжка имеет сильную зависимость от окружающих условий на улице, в то время как принудительная независимо ни от чего может нагревать и охлаждать воздух зачастую даже в автоматическом режиме.
Вытяжка в погребе с одной трубой
Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.
Вытяжка с вентилятором
Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения
Все предельно просто: установить вентилятор в вытяжной трубе.
Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора
Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега
В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.
Читайте еще: как сделать вентиляцию в гараже своими руками.
Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.
Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.
Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.
Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.
Организация принудительной вентиляции
Лучший способ, как просушить погреб в гараже, – установить принудительную вентиляцию. В таком случае воздух будет нагнетаться внутрь помещения, проходить фильтрацию, а также подогреваться или охлаждаться в зависимости от температуры снаружи.
Такая система лучше всего поможет высушить конденсат или влагу после затопления погреба. Организуют принудительную вентиляцию с помощью встроенных в трубу вентиляторов. В остальном схема вентиляции погреба в гараже практически не отличается от предыдущего варианта.
Но этот способ имеет и свои недостатки:
- Нужно провести проводку в трубы, а это – дополнительные затраты и работа.
- Система содержит много деталей, которые периодически будут выходить из строя и требовать замены.
- Будет постоянный расход электроэнергии.
Вентиляция гаража с погребом с ямой, выполненная таким способом, будет быстрой и качественной.
Данная вентиляция имеет ряд недостатков
Перед тем как приступать к работе, нужно обдумать все нюансы. Сначала определитесь с местом, где будет расположен вентилятор. Его нельзя ставить на концах трубы, поскольку прибор выйдет из строя при попадании влаги. К тому же вентилятор довольно шумный, что может доставлять дополнительный дискомфорт.
Получается, что можно сделать монтаж в трубе, в месте, где происходит забор воздуха, или выбрать канальный вентилятор. На начальном этапе установка ничем не отличается от естественной: устанавливаются две вентиляционные трубы в противоположных углах на разной высоте.
Далее в трубу встраивается вентилятор. В это же время укладывается кабель, чтобы запитать устройство. Остается только монтировать выключатель, и система готова к использованию.
