Шибер для вентиляции: описание, классификация, конструкция, монтаж

Модели с электроприводом

Задвижка, оснащённая электроприводом, относится к более современным запорным устройствам, которые с успехом применяются для работы в технологических трубопроводах промышленного назначения и в жилищно-коммунальном хозяйстве. Электрический привод отвечает за своевременное закрытие и открытие запора, удерживание его в промежуточном положении, если того требует технология, а также осуществляет автоматическое отключение задвижки в момент аварий. Блок управления электроприводом монтируется либо на корпусе агрегата, либо монтируется в специальном шкафу, на стойках или располагаются в удалённом месте.

Подробности об устройстве и работе электропривода на задвижке на примере серии УРПС БИРС 13. NL смотрите на видео.

Устройство и принцип работы электрического аппарата

Приводной механизм соединяется со шпинделем задвижки с помощью специальной втулки и состоит из электрического двигателя и редуктора.

Принцип его работы заключается в следующем: при поступлении управляющих сигналов двигатель оказывает воздействие через передаточный механизм на шпиндель, который в свою очередь открывает/ закрывает затвор или отставляет его в промежуточном положении.

В оснащение современных электроприводов также входят концевые выключатели и муфта ограничения крутящего момента. Они выполняют отключение питания электродвигателя в момент достижения затворным органом крайних положений или при возникновении усилия, воздействующего на шток, выше установленного значения.

Возможность ограничить крутящий момент при заклинивании или засорении затвора позволяет предотвратить выход из строя задвижки и привода.

Благодаря такому принципу работы на крупных магистралях можно создать единый пункт управления всеми задвижками, оснащёнными электроприводом.

Данный способ управления запорным органом очень эффективен, поскольку является надежным и имеет долгий срок службы.

Внимание! Для отключения в случае неисправности электропривода или возникновения других внештатных ситуаций задвижка укомплектована ручным дублёром — маховиком

Конструкция

По конструктивным решениям, шиберу для воздуховодов делятся на выдвижные и поворотные. И круглая, и прямоугольная задвижка может быть обоих типов. Определенная конструкция лучше подходит для использования в конкретных системах.

Выдвижной

Механизм выдвижного типа лучше всего подходит для дымоходов, в качестве исходных материалов для создания которых использовался металл или кирпич. Этот вид конструкции позволяет:

проходить воздушным потокам с минимальными потерями;
обеспечивать максимально-возможный уровень герметичность;
проводить чистку и техническое обслуживание дымохода без каких-либо сложностей.

Поворотный

Задвижка поворотного типа используется не так часто. Механизм функционируют за счет прута, расположенного в центре. На не крепится металлический лист, который вращается вокруг своей оси. За счет этого и происходит регулировка пространства и его перекрытие.

Поворотный шибер также называют дроссельной заслонкой. Ее конструкция достаточно проста и ее без проблем можно сделать своими руками. Однако поворотная задвижка применяется достаточно редко. Это обусловлено тем, что движущаяся часть механизма обладает низким уровнем прочности, вследствие чего, требует периодической замены.

Практические рекомендации по выбору и монтажу: на что обратить внимание

Традиционно шибер ставят на выходе воздуховода перед вентилятором. Если вентиляционная сеть разветвленная, то есть смысл поставить отдельную заслонку на каждую ветвь ответвления. Их закрытие увеличит сопротивление воздуха и повысит эффективность работы вентиляции. Для плотного прилегания запорной арматуры к канальному воздуховоду на соединительные стыки наносят герметизирующие и уплотнительные составы: силиконовый герметик, термоусадочную ленту, битумно-полимерную мастику. Но при установке шиберных задвижек на трубы вентиляционных систем достичь полной герметичности узла невозможно. Поскольку шиберная заслонка в закрытом состоянии не обеспечивает полной герметичности вентсистемы, то такие модели не используют в аварийных вентиляционных системах, предназначенных для противопожарной безопасности. Если деталь монтируется на воздуховодное оборудование с помощью фланцевого элемента, то он крепится как минимум 4 болтами. При вертикальной ориентации болты располагают с одной стороны. Если заслонка ставится в горизонтальном положении, то болтовые головки находятся сверху. В зависимости от условий эксплуатации подбирают изделия из определенного материала. Для стандартной бытовой или промышленной вентиляции подойдут задвижки из оцинкованной стали. Для помещений с повышенной влажностью используют вариант из нержавеющей стали. Шиберы из нержавеющей стали дороже, но долговечнее. От правильного монтажа отдельных элементов зависит корректность работы системы вентиляции в целом. Знание принципов работы и конструктивных особенностей шиберов позволит домовладельцам корректно подобрать задвижку, использовать возможности воздуховодных каналов более эффективно.

Разновидности вентиляционных шиберов

Современное производство предлагает максимально разнообразный набор клапанов, предназначенных для использования в вентиляционных системах. Однако всю существующую совокупность видов шиберов можно сгруппировать по нескольким категориям:

Категория	Виды клапанов
Форма	Круглый, прямоугольный
Конструктивное исполнение	Выдвижной, поворотный
Тип управления	Ручной, с электроприводом, пневматический, гидравлический
Способ установки	Установка в раструб, установка при помощи фланцев
Материал	Из нержавеющей стали, из легированной стали, из хромированной стали

Форма шиберов обуславливается формой вентиляционной шахты – чаще всего применяются круглые задвижки, однако в отдельных случаях необходимы клапаны именно прямоугольной формы:

Имеется необходимость в скрытии шибера при обеспечении минимально возможного использования пространства.
При монтаже вентиляционных систем, использующих электронагреватели, поскольку они сами преимущественно прямоугольные.

Изготовление и монтаж решетки с заглушкой и коробом в бане

Сбиваем раму по размерам отверстия на выходе из брусков сечением 2*2 см.
По длине каркаса нарезаем элементы решетки, толщиной 0,5 см и шириной 2 см

Обратите внимание, что все деревянные элементы нужно тщательно отшлифовать и пропитать несколько раз антисептиками и антипиренами. Каждый следующий слой защитных составов наносим после полного высыхания предыдущего.
Устанавливаем решетку на выходе

Проверяем уровнем горизонтальность положения и фиксируем оцинкованными крепежами.
Вырезаем брусок из дерева. Его ширина и высота должна соответствовать габаритам вентиляционного отверстия, а длина — толщине стены.
Тщательно шлифуем изделие, пропитываем защитными составами.
Вырезаем отдельно пластину, больше на 4 см по каждой стороне, чем отверстие.
Шлифуем ее и приделываем посредине деревянную ручку.
Крепим пластину к бруску-заглушке оцинкованными крепежами. Шляпки обязательно углубляем в древесину.
При необходимости выступ пластины над заглушкой можно оббить рулонным утеплителем. Это позволит предотвратить попадание воздуха через мелкие щели.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

Дойти до 6 ряда кладки кирпича.
В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки. Установка на трубу также проста

Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

Делаем отметку на трубе дымохода.
Примеряем нашу заготовку.
Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

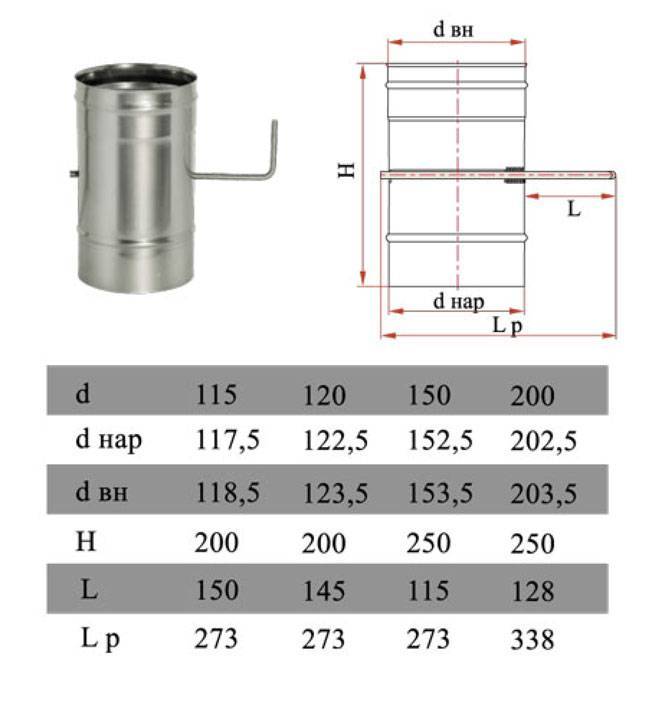

Поворотный дроссельный

поворотный дроссельный шибер

Поворотные задвижки не так широко распространены по сравнению с предыдущим вариантом. Функционирование основано на пруте, который расположен в центре. На нём устанавливается металлический лист с вращением вокруг собственной оси. За счёт этого пространство регулируется, перекрывается при необходимости.

Это простая конструкция, которую без проблем можно изготовить собственными силами. Но движущаяся часть механизма не может похвастаться высокой надёжностью. Требуется периодическая замена, связанная с дополнительными тратами.

схема шибера

Для установки применяют раструбный и фланцевый метод. Различия кроются в элементах для крепления, которые становятся актуальными в каждом случае.

Регулировка

При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.

Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.

Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.

Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.

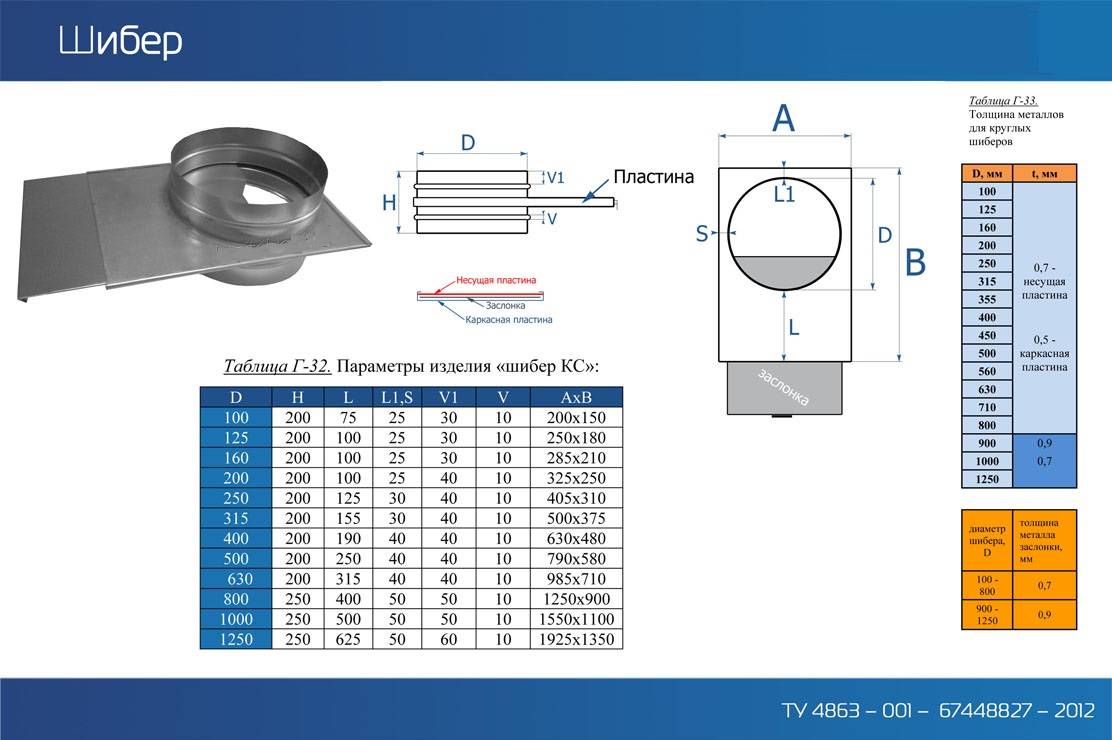

Шибер или шиберная задвижка

Шибер — это запорное устройство, с помощью которого можно регулировать интенсивность прохождения воздушных потоков в системах вентиляции и промышленной аспирации. Представляет собой плоскую металлическую пластину, выдвигающуюся вперед-назад. Пластина перекрывает воздуховод и тем самым преграждает ход воздушным потокам. Таким образом, можно менять тягу или выравнивать сопротивление воздушных потоков в ответвлениях воздуховодов.

Конструкция и особенности установки

Шибер бывает выдвижным и поворотным.

Выдвижной шибер имеет простую конструкцию, которая представляет собой гладкую пластину с отверстиями. Пластина передвигается внутри щелевого кармана или в направляющих пазах. Конструкция простая и достаточно надёжная.
Поворотные шиберы менее надёжны, а потому и менее популярны. Пластина крепится на ось, которая приводится в действие при помощи поворотной ручки.

Шиберная задвижка может быть установлена под углом 90 или 45 градусов:

прямой шибер используют в обычных вентиляционных системах;
косой — подходит для систем аспирации («обеспыливающей» вентиляции).

Назначение шиберной задвижки

Существует два варианта установки шибера — перед выходом вентилятора и в системе воздуховодов. Когда шибер устанавливается перед выходом вентилятора, его называют пусковым. Используют его при запуске вентилятора (для защиты двигателя от перегрева). Перед включением вентилятора шиберную заслонку полностью закрывают, чтобы снизить нагрузку на двигатель пока он не наберёт обороты. После чего заслонку полностью открывают.

Другой вариант установки: когда шибер устанавливают в разветвленной системе воздуховодов с целью в дальнейшем перекрывать при необходимости отдельные участки системы. Такой шибер называют регулирующим.

Материал

В стандартном исполнении шибер изготавливается из оцинкованной стали толщиной до 1 мм. Для установки в системах с агрессивной средой или повышенной влажностью используют нержавеющую сталь.

Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
Вырезаем деталь согласно замерам и примеряем ее к трубе.
Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
Отрезаем все лишнее.
Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

Фланцевое соединение

Это ещё один способ, который применяют для крепления заслонок на воздуховоде прямоугольной формы

При монтаже важно учесть такие действия и нюансы:

Фланцевый крепёж должен выдержать температурный крепёж, в котором находится воздуховод. Защита от агрессивной среды важна для материала, из которого выполнена конструкция. Все части должны располагаться по одну сторону от фланца. Головки болтов располагают сверху, если само соединение – в горизонтальной плоскости

Для шиберов важно плавное открывание/ закрывание, без резких движений и изменений. Важно сохранение надёжной фиксации в любом положении

Герметизация обязательна в случае с фланцевыми соединениями. Для неё выбирают поролон с порами или битумно-полимерную мастику термоусадочной группы. Приспособление должно располагаться точно в горизонтальной плоскости.

Лучше не браться за самостоятельное изготовление шибера, хотя это устройство с максимально простой конструкцией. А вот установить с соблюдением всех правил не составит труда.

Частые ошибки и проблемы при установке

ошибки при установке шибера

Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:

Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
Угарному газу некуда выходить, отверстия нет.
Поверхность недостаточно гладкая.
Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.

Особенности обслуживания шиберной задвижки для вентиляции

обслуживания шиберной задвижки для вентиляции

Если шибер сделан на основе нержавеющего листа – его полируют до тех пор, пока поверхность не будет абсолютно гладкой. Тогда оседание сажи усложняется, но процесс всё равно не останавливается. Поэтому без периодической чистки не обойтись.

Для очистки горизонтальной задвижки последнюю можно просто отодвинуть, насколько это возможно. В случае с поворотным используют специальный ёршик, чистят через дымоход. Заслонка должна всё время свободно двигаться по направляющим. Периодически можно смазывать конструкцию составом для защиты от коррозии.

Шибер максимально упрощает регулировку тяги. Достаточно менять положение, увеличивая или уменьшая зазор. Последние модели допускают наличие специальных дефлекторов. Они поддерживают автоматическую работу и управление.

Меньше всего проблем возникает при установке обычных шиберов круглой формы. Даже в раструбе они помещаются без проблем. Главное – чтобы конструкция оставалась абсолютно безопасной. Надо сделать так, чтобы невозможно было полностью перекрыть воздух, даже случайными действиями. Тогда проблем при эксплуатации не возникает.

Заключение

Использование задвижек актуально из-за желания обезопасить людей от отравления угарным газом. Задвижки без проблем создаются собственными силами. Но лучше будет обратиться к профессиональным изделиям, в которых уже учтены особенности эксплуатации и разные условия, характеристики. Главное – помнить о том, что крепёжные элементы нельзя устанавливать одновременно с шибером. Из-за этого конструкция слишком быстро выходит из строя. Процесс монтажа предполагает дополнительную герметизацию.

Разновидности шиберных задвижек

На сегодняшний день существуют две основные разновидности шиберных заслонок для дымоотводных каналов. Они отличаются индивидуальными особенностями конструкции:

горизонтальный шибер для дымохода;
поворотная задвижка.

Регулировка тяги в дымоотводной коммуникации с помощью горизонтального шибера осуществляется довольно просто: выдвигается пластина, которая способна перекрывать определённую часть канала. Как правило, горизонтальные модели заслонок монтируются в дымоотводных конструкциях, выполненных из кирпичного материала. Монтаж таких изделий производится в горизонтальной плоскости (оттуда и название).

Задвижки различаются конструкцией и формой, поворотное устройство еще называют заслонкой

Горизонтальные шиберные изделия можно устанавливать и на металлические дымоходы. В пластине, которая выдвигается и перекрывает часть дымоотводного канала, на стадии производства выполняются отверстия или отсутствует часть самой пластины. В случае самостоятельного изготовления шиберного элемента для дымоходной конструкции обязательно нужно не забыть выполнить в пластине отверстия, иначе не будут соблюдены правила пожарной безопасности.

Поворотная шиберная заслонка, которую ещё называют дроссельной, является классической моделью и представляет собой пластину, которая закрепляется в круглой или квадратной трубе дымохода. Фиксация дроссельной модели внутри трубы производится таким образом, чтобы обеспечивалась возможность вращения заслонки вокруг собственной оси. Стоит отметить, что модели такого типа могут устанавливаться не только в дымовых трубах, но и в патрубках.

Технические характеристики шибера

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

увеличивает силу тяги при сложных погодных условиях;
повышает интенсивность горения в топке за счет усиления притока кислорода;
уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
экономит топливо за счет уменьшения интенсивности горения;
предотвращает утечку тепла после прогрева каменки.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам

Толщина металла должна составлять один миллиметр

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

Функция регулятора тяги в дымоходе.
Частичное перекрытие сечения дымоходного канала.
Регулятор интенсивности горения пламени в топке.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

болгарка или ножницы по металлу;
шлифовальный диск для УШМ;
сверла и напильник по металлу;
маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

болгарка;
дрель;
плоскогубцы;
сварочный аппарат;
циркуль;
рулетка;
маркер для разметки.

Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
Согласно ему начертить окружность на листовой стали.
Болгаркой вырезать круг.
Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
Отрезать трубку болгаркой.
В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Изготовление шибера для воздуховода своими руками
