Установка систем кондиционирования в офис

Содержание:

1. Стильное решение для охлаждения

2

Что важно учесть перед покупкой?

3. Самое главное о монтаже и эксплуатации

Зачастую настенные кондиционеры не могут охладить воздух в конференц-зале или другом помещении, большом по площади. К тому же, далеко не всегда есть возможность установить потолочную сплит-систему. Но и в этом случае у пользователей есть возможность создать именно тот климат, в котором комфортно работать и отдыхать.

Колонная сплит-система состоит из двух блоков: внешний размещается на наружной стене здания, а внутренний располагается на полу и по виду напоминает узкий шкаф высотой до 1,8 м. Никаких сложных креплений, все максимально просто, и в этом основное, но не единственное преимущество данной техники.

В устройстве также нет ничего сложного: в нижней части расположены воздухозаборные решетки, которые не следует ничем загораживать, а в верхней – жалюзи, через которые проходит поток охлажденного воздуха. Многие модели имеют функцию поворота этих решеток, так что Вы сможете выбрать то направление потока, которое наиболее удобно для Вас – горизонтальное или вертикальное, то есть, к потолку.

Безопасность и оформление

Мобильные кондиционеры не относятся к устройствам, способным создать повышенную опасность поражения электротоком. По степени электробезопасности – это тот же холодильник; электрочайник опаснее. Нужно только проследить, чтобы не перегрузить проводку. Но, поскольку в современных квартирах лимит энергопотребления 5-10 кВт, а «кондей» берет не более 2,5-3, то «по бумажке» никакого нарушения не будет, а сколько платить за электричество – считайте сами.

Разрешение на установку мобильного кондиционера не требуется. Отдельный автомат и контур заземления тоже не нужны. В спецификациях оговаривается наличие УЗО, но, чтобы не возиться с переделкой проводки, лучше сразу купить чипованую розетку и поставить ее взамен обычной. В такие розетки встроены электронные УЗО. По рабочему току они слабее электромеханических, но, как правило, до 4 кВт держат. Зато, в отличие от электромеханики, срабатывают мгновенно и опасность поражения током – нулевая.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде. Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст

330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком. Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Размещение кондиционера в гостиной

В данном помещении действуют стандартные правила, которые говорят о монтаже внутреннего блока таким образом, чтобы поток воздуха заданной температуры не попадал непосредственно на человека, но имел возможность сменять микроклимат вокруг него, постепенно регулируя температуру во всем помещении.

Учитывайте не только основную мебель для отдыха в гостиной – диваны и кресла, мягкие пуфы и кресла-мешки, но также собственные решения в зонировании. Если гостиная совмещена со столовой зоной, спальным или рабочим местом, установка кондиционера должна считаться с данными моментами.

Один из вариантов – монтаж внутреннего блока с направлением на наименее используемую зону мягкой мебели, на небольшом отдалении для снижения температурной концентрации.

Второй вариант – размещение кондиционера в гостиной, чтобы поток холодного воздуха был направлен параллельно местам для отдыха, а также на некотором удалении от диванов и кресел

Обратите внимание, как выполнена установка на следующем фото:

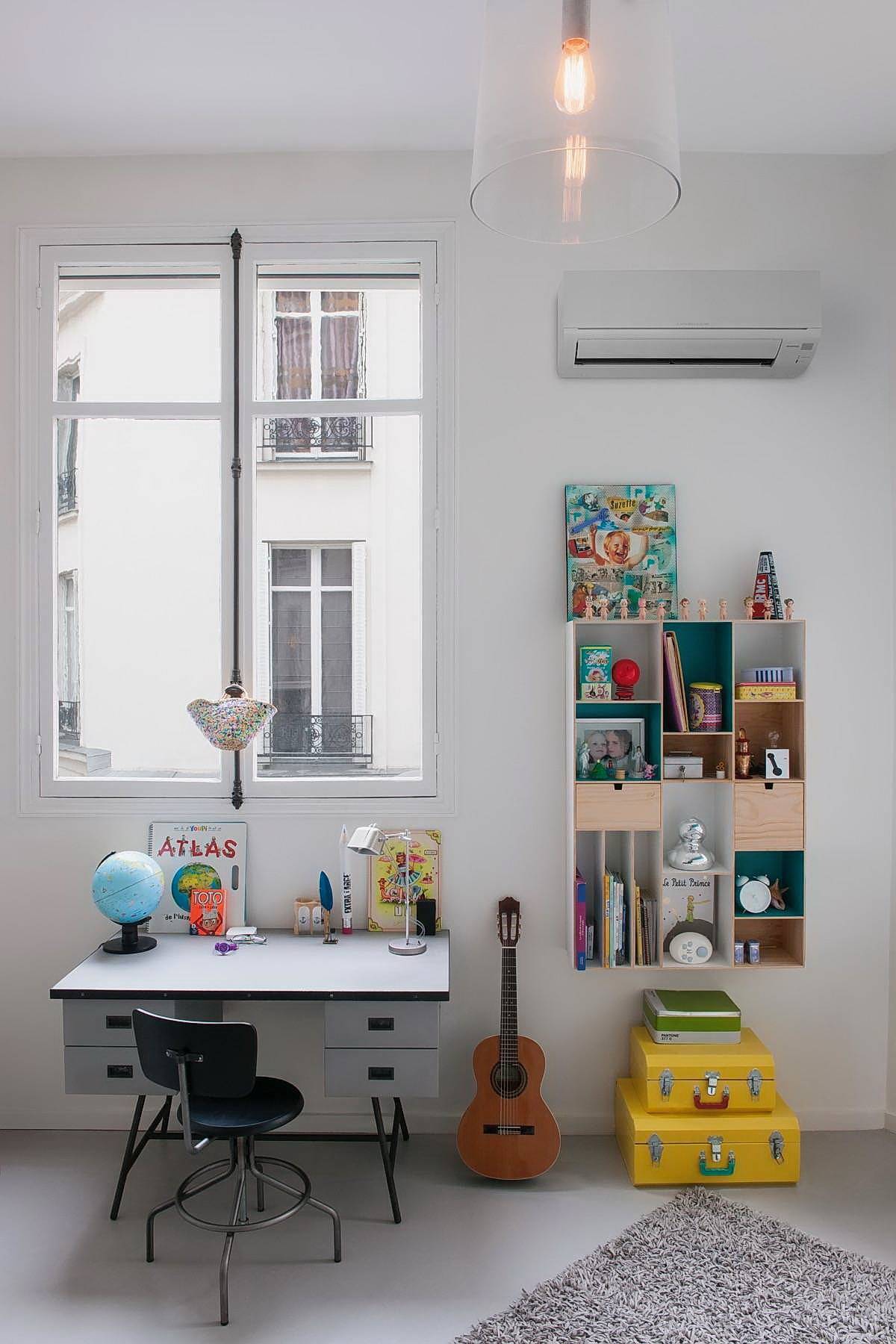

Установка кондиционера около окна

Данный способ является рациональным со стороны сокращения расходов, а также объема работ. И часто заказчик не против варианта, ведь наружные короба, которые закрывают трассы кондиционера, смотрятся не лучшим образом… поэтому их визуальную часть минимизируют. Кроме того, каждый метр трассы – это дополнительные расходы, которые сочетают штробление стен, стоимость медных трубок, длину прокладки, дальнейшую отделку. Экономия берет свое, и внутренний блок устанавливается возле окна, что непрактично в большинстве случаев:

Первое неудобство заключается в возможности ограничения зоны изменения температур в больших помещениях – кондиционер может работать точечно, охлаждая или прогревая пространство только около себя; Второе основано на помехах дизайну

Ситуационные решения нередко отражаются негативно на оформлении жилых помещений, и кондиционер возле окна, установленный незапланировано и поспешно, может стать видным пятном, оттягивающим внимание; Третье неудобство непосредственно в размещении и эксплуатации. Монтаж внутреннего блока требует места, а также устанавливается, в среднем, в 100-300 мм от ближайших преград сверху и по бокам для возможности прокладки коммуникационных трасс, а также правильного забора и отдачи воздуха

Здесь же можно рассматривать запрет ограничения воздушного потока, на что влияют шторы и тюль; Дополнительно, стоит обратить внимание на стандартные ограничения в установке внутреннего блока, и это размещение над приборами обогрева и радиаторами отопления, что может негативно влиять на правильную работу температурных датчиков кондиционера. В данном случае, отопительно оборудование установлено как раз под окнами или вбизи них!

Подобное размещение имеет смысл в небольших комнатах, на кухне, в кабинете, где вы будете охлаждать не только ближайший угол, но и все помещение даже маломощным оборудованием. Если это кондиционер для просторной спальни и гостиной, нужно принимать другие решения. Есть два варианта: заранее продумать монтаж в нужном месте, или уже после ремонта выполнять декор внутреннего блока, электрического кабеля, а также основных магистралей кондиционера. Независимо от решений, ориентир, повторюсь, строго на собственный комфорт. Благо, возможностей декора сегодня немало. И это не только пластиковые короба, но и деревянная отделка, маскировка коммуникаций декоративным канатом или резным обрамлением, а также закладка их в толщу подвесного потолка…

Стильное решение для охлаждения

Бытует мнение, что колонная сплит-система, похожая на холодильный шкаф, испортит внешний вид магазина или офиса, но это не так.

Такой кондиционер вполне способен стать отличным дополнением к интерьеру помещения. Вы можете выбрать декоративные панели, выполненные в различных цветовых сочетаниях, с орнаментами и узорами. Используя их, Вы сможете полностью срыть внутренний блок.

Еще одно заблуждение: сплит-система занимает очень много места

При покупке обратите внимание на размеры основания внутреннего блока, среднее значение этой характеристики – 50х30 см. Расположить его можно в любом помещении. Поток воздуха распространяется на 160° от воздуховыпускной решетки

Поэтому, рекомендуем устанавливать технику у стены, в центральной части помещения, таким образом можно добиться максимально качественной циркуляции воздуха

Поток воздуха распространяется на 160° от воздуховыпускной решетки. Поэтому, рекомендуем устанавливать технику у стены, в центральной части помещения, таким образом можно добиться максимально качественной циркуляции воздуха.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Как минимизировать шум, издаваемый кондиционером?

Внутренние блоки могут создавать шумы. Поэтому их нельзя размещать рядом с кроватью или в углу, так как создаваемый шум не распространяется свободно вокруг комнаты, а отражаются только от трех жестких поверхностей — двух стен и потолка, которые находятся рядом. Лучше всего, если блок расположен на расстоянии 20 см от потолка и около 30 см от препятствий на стороне. При выборе кондиционера проверьте уровень шума, особенно если внутренний блок будет помещен в спальню. Ознакомьтесь с характеристиками устройств и спросите мнение профессионалов. Значение шума не должно превышать 40 дБ в день и 30 дБ в ночное время. Также необходимо регулярно обслуживать кондиционер, так как неисправность или засор могут стать источником дополнительного, ненужного шума.



Важные моменты

Одним из самых главных моментов при осуществлении монтажа сплит системы считается вакумирование трассы – проще говоря, удаление влаги с нее. Качественное выполнение этой операции возможно лишь исключительно высококвалифицированными установщиками при эксплуатации специализированного оборудования с полным соблюдением абсолютно всех современных норм и стандартов, в том числе – температура воздуха должна быть выше -5 градусов Цельсия. В случае, если эта операция будет выполнена ненадлежащим образом, кондиционеры могут перестать работать, не отработав даже одного сезона. Поэтому, монтировать кондиционер самому необходимо очень внимательно и качественно.

Выводы и полезное видео по теме

Приложенный ниже видеоролик поможет углубить и закрепить полученные по теме знания:

Принцип работы любого кондиционера, независимо от марки, типа, достаточно прост. Так как в его основе простейшие физические явления. В тоже время следует помнить, что климатическое оборудование имеет различные технические характеристики. Кроме того, кондиционеры отличаются надежностью, эффективностью, удобством в управлении. Что нужно учитывать, как и будущий переход на безопасный фреон, так как эта особенность может привести к финансовым потерям.
